Теплый пол на балконе и лоджии: разбор 3-х самых популярных вариантов устройства

Подключение в систему отопления

Врезку в стояк центрального отопления нужно делать не просто технически грамотно, но и так, чтобы это было незаметно соседям. Или, хотя бы, чтобы условия их обитания не ухудшились настолько, чтобы они обратились к судебной защите. Как это сделать?

Батарея, вынесенная на балкон

Способы врезки

Есть два способа включения в гидравлическую систему: последовательный и параллельный. Параллельный способ в наиболее простых словах описан на одном из строительно-ремонтных форумов:

«Делаете врезку на входе в ближайший радиатор, и в обратку. И соседям не обязательно говорить. Но если дом кооперативный, то желательно сказать председателю и платить за балкон, как за отапливаемую часть квартиры. Поверьте, из-за пары метров соседям холоднее не станет. Но спускать воду с системы придется»

При последовательном способе врезка осуществляется на выходе из батареи-донора, и после запитывания дополнительной батареи отходящая от нее труба присоединяется к «холодной» части донорской батареи.

Плюсы и минусы двух видов подключений

Подключение параллельно с радиатором парового отопления за стеной

При параллельном подключении увеличивается сечение водотока в вашу квартиру. Ровно на площадь того отверстия, через которое вы подводите воду к дополнительной батарее. Насколько это критично?

Допустим, вы живёте в пятиэтажном доме. Тепловой стояк поднимает горячую воду из подвала сквозь радиаторы пяти квартир до верхнего этажа и другой своей ветвью спускает вниз через пять других радиаторов.

Таким образом, на одном стояке «сидит» 10 батарей, ваша дополнительная будет 11-й. Сечение водотока увеличится на 10%, соответственно упадет давление, зафиксировать столь заметную величину посредством элементарного наблюдения за манометром не составит труда. Если у ваших соседей появятся претензии к вам, то юридических разборок не избежать.

Плюс параллельного подключения — в любой момент его можно отключить. Допустим, посредством вентиля, установленного на отводной трубе. Это бывает необходимо, если ожидаются сильные морозы, и вода в выведенном на балкон контуре замёрзнет.

Тогда параллельный водоток надо перекрыть, воду из ответвления слить, балконом на время морозов пользоваться в режиме неотапливаемого помещения. Это – меньшее из зол.

Большее – разрыв труб влетит в копеечку.

При последовательном подключении дополнительного теплового контура общее сечение водотока не увеличивается, давление в системе не падает, но это не значит, что температура в квартирах соседей не понизится: вы ведь обогреваете свой балкон, теплоноситель теряет на этом участке свои калории, и какими бы мизерными эти потери ни казались, они могут оказаться той каплей, которая переполнит чашу способности тепловой коммуникации вашего дома нести нагрузки.

Если фасадная стена сохранена, вешайте батарею на нее!

Отключить последовательное подключение одним поворотом вентиля невозможно: вы перекроете либо целый стояк, либо значительную часть подсоединенного к нему контура (в зависимости от общей конструкции отопительной системы).

Еще один полезный совет: если ваш балкон не объединен с комнатой, то крепите батарею именно на стену с внешней стороны фасадной стены.

Как устанавливают обогревающую конструкцию

Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.

Монтаж водяной системы

Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.

Водяной теплый пол

Пол, на котором будут проводиться работы должен быть идеально ровным

Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции

Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.

Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.

Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.

По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).

Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).

На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.

Монтаж кабельной системы

Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.

Схема подключения кабельного теплого пола

Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.

Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.

Монтаж инфракрасной системы

Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.

Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.

Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.

Монтаж пленочного инфракрасного пола

Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.

Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.

Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием

Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию

Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.

Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.

Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.

Назначение

Планировки квартир советских времен предусматривали место для установки радиатора. Сегодня большинство современных зданий с квартирами под отделку строятся без них. Как в старых помещениях, так и в новых, хозяевам хочется сохранить максимум свободного пространства.

Радиаторы центрального отопления занимают много места, их сложно вписать в интерьер незаметно. Если это и удастся, то конструкция займет как минимум 50 см площади под подоконником. А если помещение большое, то потерянная территория складывается в десятки квадратных метров.

Обогревающий пол на лоджии и непосредственно в квартире — отличная альтернатива центральному отоплению. Тепло по площади распределяется равномерно и метры остаются свободными для любых фантазий владельцев квартиры. Воздух в квартире нагревается снизу вверх, создавая тем самым приятную атмосферу в помещении.

Водяной теплый пол

Источником тепла в них является горячая вода. Ее забирают из системы водоснабжения дома, пропускают через газовый котел, и далее горячая вода течет по трубам, уложенным в бетонную стяжку или между лагами в деревянном полу. От пола нагревается воздух. Например, если на котле будет +37°C, то на полу +24°C, в воздухе +22°C, около потолка +15°C.

Для изготовления теплого водяного пола используют резиновые трубки

Водяные теплые полы подходят под ламинат, линолиум, плитку, дерево. В основном водяные полы устанавливают в частных домах.

Если вы живете в доме с централизованным отоплением, сразу отметайте водяные полы как вариант. Их вынос на балкон для отопления пола запрещен законом. Ведь из-за них у соседей уменьшится напор воды и станут холоднее трубы. Если это вычислят контролирующие службы, последует штраф и требование устранить конструкцию.

Преимущества водяного теплого пола

• такие полы медленно остывают, и отдельные участки не перегреваются
• газ стоит дешевле электричества. Поэтому стоимость обогрева ниже, чем у электрических полов
• наиболее экологичные и безопасные

О монтаже водяного пола читайте в данной статье.

Недостатки водяного теплого пола

Водяной пол укладывают под стяжку, которая дает дополнительную нагрузку на балкон

К сожалению, минусов у такого пола, если устанавливать его на балкон, больше.

• медленно греют, потому что сначала нужно прогреть стяжку
• от нагрева трубами воздух становится более сухим по сравнению с кабельными и инфракрасными полами
• долгий и трудоемкий монтаж
• монтаж обойдется дороже электрических полов. Фирмы по установке берут за установку и материалы — от 600 до 1500 руб. за кв. м.
• бетонная стяжка утяжеляет балкон. Она равна весу большого мотоцикла
• бетонная стяжка прибавляет 3 см к полу. Вместе с теплоизоляционными прокладками и напольным покрытием пол увеличится на 5 — 10 см.
• если работы по установке труб были проведены некачественно, то всегда есть вероятность прорыва трубы и затопления соседей снизу. Найти утечку сложно, нужно будет разбирать стяжку

Монтаж системы теплого водяного пола

Данная система довольно сложная, в сравнении с любым из электрическим типов обогревания напольной поверхности. Она имеет много разных составляющих, таких как трубы, коллектор и ящик для него, насос и терморегулирующее устройство.

Схема подключения, коллектор

Процесс монтажа можно разделить на следующие этапы:

• Поверх нашей гидроизоляции укладывается теплоотражатель. Благодаря ему тепло не будет уходить вниз, а будет отражаться в сторону помещения.
• Затем необходимо уложить наши труби по заранее продуманному способу расположения. Стоит отметить, что расстояние между параллельными участками отопления должно быть около десяти сантиметров. Для небольших помещений типа балкона, можно укладывать трубы через каждые пятнадцать сантиметров. Так вы сэкономите на материале и потребляемом количестве энергии для разогрева системы.
• Следующим действием будет установка коллекторного ящика и самого коллектора. Для него необходимо провесит собственную розетку или подключить к сети через выключатель. Это необходимо для возможности отключения насоса, чтобы выключить обогрев пола ни необходимости.
• Затем к системе подключается терморегулятор и производится пробный запуск. Если течей не обнаружено и система работает исправно необходимо прогнать её несколько раз.
• Прогонка осуществляется в два-три этапа, давление в трубах необходимо с нуля разогнать до пяти бар, и дать системе отработать при такой нагрузке около суток.
• После прогонки, давление можно снизить до двух бар и производить заливку стяжки. Поверх труб закрепляется армировочная сетка и насыпается раствор.

Статья по теме: Можно ли объединить лоджию с кухней

Рекомендуемые схемы подключения к стоякам

Заливая стяжку, система должна работать при давлении два бара и с постоянной температурой двадцать восемь градусов по Цельсию. Необходимо это для того, чтобы при высыхании в толщине бетона сформировались необходимые для труб каналы.

Устанавливаемые терморегуляторы могут работать двумя методами. При первом, он будет устанавливать температуру воды в системе, таким образом, общая температура труб и помещения будет немного меньше. Второй способ, это установка температуры в помещении.

Такие терморегуляторы оснащаются датчиком тепла, и при понижении уровня тепла на несколько градусов система включается и начинает нагонять необходимую температуру. Лучше всего установить такой датчик в центре квартиры или отапливаемого помещения.

Технологические методы создания «всепогодного» балкона

Некоторые мастера идут дальше. Они хотят получить не просто дополнительную комнату, но и обеспечить там все условия существования. На первом месте стоит оптимальная температура.

На балконе создается система отопления. Следует сразу отметить, что ответвления от центральной отопительной системы дома недопустимы. Сооружается автономная структура. Нормой для обеспечения стандартной температуры в 18°С является показатель мощности теплоотдачи в 150Вт/кв.м.

«Пленочное» отопление

Тёплый пол на балконах и лоджиях

Современные технологии позволили появиться средству для достаточно экономичного электрического отопления. Конструктивно это пленка из резистивного элемента на основе углерода. При подаче напряжения материал нагревается, а температуру легко контролировать путем регулирования входного параметра. При сооружении отопления на балконе делается пассивное утепление по описанной выше методике. Следующим этапом производится застилка пола специальным теплоизолятором для пленочного отопления.

Сверху укладываются блоки пленки и выводятся подключения к электросети. Части закрепляются с помощью двустороннего скотча. Поверх настилается линолеум, ковролин или ламинат, которые предназначены для работы в комплекте с «теплым полом». Работы несложные, а отопление довольно эффективно и легко регулируется с помощью простого входного реостата.

Электрические кабельные нагреватели

Теплый пол на балконе

Используемая технология – та же, что и у пленочных элементов, просто другое исполнение. Кабель гибкий, его легко уложить одним целым, не прибегая к соединению разных кусков. Вдобавок, можно «замуровать» его в бетон или клеящий состав, на который кладется керамическая плитка.

Если не жалко электричества, можно пойти минимальным путем. На балконе делается первичная выравнивающая стяжка, как описано выше. Покрытие фальш-пола не сооружается. Сразу укладывается термоизолятор отопления, прокладывается сварная армирующая сетка и располагается кабель для отопления. Сверху формируется слой для укладки. Это может быть тонкая трех- или пятисантиметровая бетонная стяжка либо сразу слой клеящего состава. Одновременно укладывается плитка.

Работа выполняется легче. Однако такой подход потребует большего расхода энергии на обогрев. Если пол покрывается керамикой, она должна быть эксплуатационно совместима с “теплым полом”.

Мини-системы водяного отопления

Теплый пол на балконе

Сегодня достаточно быстро распространяются готовые электрические решения формата «теплый плинтус», они же – «система контур». Конструктивно это:

• маленький электрический водогрейный котел, размером с чайник;
• малогабаритный насос прокачки;
• блок контроля температуры и управления.

Теплоноситель циркулирует по тонкой трубке. Такая структура укладывается аналогично классическому теплому полу или электрокабелю, как описано выше.

Объем теплоносителя в структуре минимален, около 3-5 литров. Мощности система отбирает мало, вода циркулирует очень быстро, поэтому поверхность пола будет равномерно теплой. В отличие от кабеля или пленки, у такого решения есть тепловая инерция, то есть система не остывает сразу. Однако применение сопряжено с опасностью – если температура упадет до минусовой, вода замерзнет и повредит трубки. Следует предусматривать морозостойкие смеси в качестве теплоносителя там, где климат несет опасность охлаждения балкона ниже нуля.

Как сделать теплый пол на балконе своими руками

Прежде чем утеплять пол на балконе, нужно утеплить стены и потолок, и только после этого проводить монтажные работы по укладке системы обогрева.

Чтобы уложить электрический теплый пол на балконе, потребуются следующие инструменты и материалы:

• сухая смесь,
• цемент,
• грунтовка с глубокими проникающими свойствами,
• вода.

После очистки поверхности, заделывания отверстий и трещин, нужно сделать гидроизоляцию балкона. Можно использовать специальную мастику с гидроизолирующими свойствами.

Далее готовится смесь для стяжки из цемента, песка и воды в соотношении 1 к 3. Можно выполнить стяжку специальными готовыми смесями.

Общие этапы работы по монтажу теплого пола на балконе своими руками

• Укладка гидроизоляционного материала или мастики. Материал укладывается так, чтобы его края заходили на стены с каждой стороны на 10-15 сантиметров.
• Далее на покрытие кладется армирующая сетка, необходимая для прочности стяжки.
• Обязательный этап – выставление маяков, по которым можно отметить уровень заливки стяжки. Если этого не сделать – пол будет неровным.
• На подготовленную гидро- и термоизолированную поверхность укладывается электрический греющий кабель или маты.
• Поверх кабеля заливают стяжку от противоположной к выходу стены к дверному проёму, разравнивая её правилом. При разравнивании аккуратно убирают все лишние наплывы с помощью острого конца правила. Сохнуть стяжка будет в течение недели.

Когда стяжка полностью высохнет, можно приступать к оформлению балкона и монтажу декоративного покрытия, например, плитки, линолеума или ламината. На лоджии чаще всего рекомендуют использовать линолеум, который не так сильно настывает, когда электрический подогрев выключен, не боится воды, как ламинат, и не скользит, как плитка.

Но если на лоджии выполнена качественная гидроизоляция, то можно использовать и ламинат, который тоже легко укладывать своими руками.

Правила укладки греющего кабеля на балконе или лоджии

• На поверхность, которую нужно подготовить, ровным слоем укладывают теплоизолирующий материал.
• На служащий экраном теплоизолятор обязательно монтируют специальные рейки. Они будут защеплять электронагревательный кабель. Рейки монтируются таким образом, чтобы расстояние между ними было не более 10 см. Располагают их по змеевидной траектории.
• В покрытие врезают термодатчики. Их располагают между витками нагревательного кабеля.
• Выходящий кабель соединяют с управляющим блоком питания. Если этот процесс сложен, то нужно пригласить специалиста-электрика.
• Электронагревательное покрытие заливают стяжкой, чтобы не было пустот, и закрывают отделочным материалом, ламинатом, или тем, который был запланирован ранее.

Этапы укладки теплого пола в виде матов

• На подготовленный пол ровным слоем укладывают особый теплоизолирующий материал, например, пенофол;
• На основание пола наносят специальный клей, а затем укладывают сетку из стекловолокна с резистивным кабелем высокого сопротивления – термоматы;
• Основой может служить сам выровненный пол, либо старая кафельная плитка, на которую можно укладывать обогревающую систему кабелем вниз, и придавливают их, чтобы погрузить в клей.
• Покрытие и электрический кабель закрывают кафелем, ламинатом или другим отделочным материалом.

Чтобы система обогрева работала максимально эффективно, маты должны быть полностью погружены в термоклей или стяжку. Поэтому его слой должен быть около трех миллиметров.

Выпускают маты одножильные и двужильные. Более сложен монтаж одножильных матов так, как их необходимо укладывать таким образом, чтобы оба конца кабеля подходили к терморегулирующему устройству. А двужильный кабель состоит из нагревательной жилы и непосредственно самого электрического кабеля.

При монтаже электрический кабель внедряют в конструкцию пола, и один конец подключают к терморегулятору, а другой прячут в муфту.

Если для обогрева лоджии выбрана инфракрасная пленка, то монтаж ее своими руками еще проще.

Этапы укладки инфракрасного теплого пола на застекленном балконе

Существуют и другие варианты теплого пола. Например, водяной пол, используемый в частных домах, где есть собственный обогревательный котел. Пол такого типа довольно сложен в монтаже, и подходит для больших по площади лоджий, а также требует установки дополнительного водонагревательного оборудования.

Пол с электрическим подогревом: его достоинства и общая информация по установке

Второй тип обогрева пола в балконных помещениях обладает целым рядом неоспоримых достоинств:

• Быстрый монтаж покрытия;
• Удобная регулировка уровня температуры;
• Приемлемая цена за установку;
• Быстрое выявление и устранение неполадок;
• Возможность применения в обычных квартирных условиях без необходимости оформления дополнительных разрешений на установку.

Принципиальная схема устройства электрического тёплого пола

Установка пола с электрическим подогревом характерна только одним недостатком, который в сегодняшних реалиях может многим показаться весьма существенным — это большой объем потребления электроэнергии из общей сети, что приведет к увеличению трат на оплату счетов за электричество.

Важно! Чтобы электрический подогрев поверхности был действительно эффективным нужно озаботиться установкой надежного теплоизолирующего слоя. Для типовых квартир пойдет использование пенополистирола, для балконов, стоящих на земле или над подвальными помещениями стоит использовать комбинированную двухслойную прокладку из керамзита с дополнением вспененного полиэтилена и пенополистирола. Изоляционный слой должен быть не меньше 10 см толщины для получения эффективной теплоизоляции

Изоляционный слой должен быть не меньше 10 см толщины для получения эффективной теплоизоляции

Для типовых квартир пойдет использование пенополистирола, для балконов, стоящих на земле или над подвальными помещениями стоит использовать комбинированную двухслойную прокладку из керамзита с дополнением вспененного полиэтилена и пенополистирола. Изоляционный слой должен быть не меньше 10 см толщины для получения эффективной теплоизоляции.

Вариант устройства электрического подогрева на балконе по деревянным лагам

Теплый пол на балконе, на что нужно обратить внимание:

• Необходимо правильно рассчитать теплоотдачу кабеля. Если в системе будут места с меньшей отдачей тепла, то это приведет к перегоранию кабеля и, соответственно, к переустановке системы на этом участке;
• Правильный выбор стяжки для проводки кабеля. Первое условие: стяжка, в которой будет находиться кабель, должна хорошо проводить тепло. Второе — однородность выбранного материала стяжки: это поможет избежать преждевременного повреждения кабеля;
• Также, чтобы не повредить кабельную проводку, ее нельзя сгибать в дуги диаметром меньше чем 4−5 см;
• Кабель не должен соприкасаться с теплоизоляционным слоем: его нужно укладывать на специальную армированную сетку;
• Площадь пола, по которой будут ходить люди, требует дополнительной обработки: стяжка с проведенным кабелем отгораживается от остального участка пола дополнительными швами.

Электрический кабельный теплый пол

Кабельный теплый пол – экономически выгодный и эффективный вариант для балкона или лоджии. Данная система обеспечивает равномерный прогрев всей поверхности. Регулировка интенсивности отопления производится при помощи терморегулятора. Он устанавливается на ближайшей стене и воспринимает всю информацию при помощи датчика температуры.

Кабельный теплый пол

Такая схема достаточно эффективна, поскольку позволяет получить экономную систему с минимальным потреблением электричества. Ее существенный недостаток – необходимость заливки толстой цементно-песчаной стяжки, которая значительно уменьшает высоту помещения.

Теплый пол на балконе своими руками укладывается следующим способом:

Производится подготовка основания. Удаляется мусор, устраняются все дефекты в виде трещин или значительных неровностей. При необходимости заливается тонкий слой цементно-песчаной стяжки.

Укладывается гидроизоляция рулонного типа. Можно использовать полиэтиленовую пленку или любой другой материал. Она позволит предотвратить намокание утеплителя и увеличит срок службы всей системы напольного отопления. Гидроизоляция прикрепляется при помощи клейкой ленты.

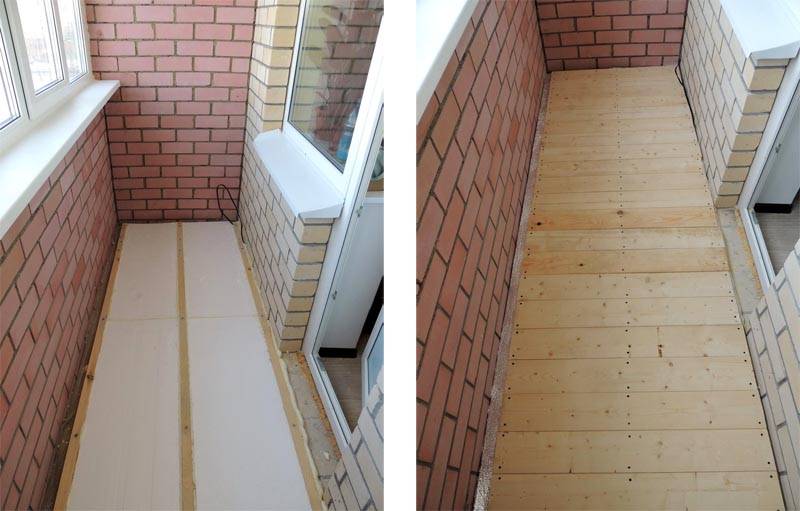

С шагом 0,5 м поперек балкона устанавливаются лаги из деревянных реек. Для их крепления используют анкера или дюбеля.
Производится установка продольных реек. Для стандартной ширины балкона или лоджии будет достаточно трех брусьев. Их прикрепляют к поперечным рейкам саморезами. Лаги выставляют по уровню с применением монтажных клиньев.
В образовавшееся пространство между лагами укладывается утеплитель – минеральная вата, пенополистирол

Важно заполнить всю площадь, не оставляя щелей или зазоров.

На лаги укладываются листы ДСП. Их можно зафиксировать саморезами

ДСП лучше всего работает в условиях повышенной влажности. Заменять их другим материалом нежелательно. Все стыки обязательно герметизируют при помощи монтажной пены.
Производится укладка армирующей сетки, которая позволит повысить трещиностойкость и прочность стяжки.
При помощи пластиковых хомутов производят крепление нагревательного кабеля к металлическим стержням. Его укладывают в форме змейки с шагом между витками, который соответствует мощности нагревательных элементов. В среднем это расстояние составляет 10 см.
Производится установка терморегулятора. Это лучше всего сделать на стене внутри жилого помещения. Для получения информации о работе системы между витками в гофрированной трубке прокладывается термодатчик.

К терморегулятору производится подключение всех элементов системы и подводится питание от сети. Необходимо протестировать работу теплого пола и проверить рабочее сопротивление кабеля. Оно не должно отличаться от того, которое указано в паспорте устройства.
Заливается цементно-песчаная стяжка толщиной около 3 см.
Укладывается выбранное напольное покрытие. Для балконов или лоджии лучше всего использовать керамическую плитку.

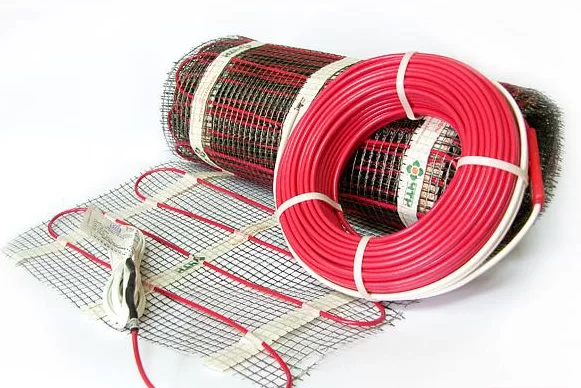

Нагревательные маты

Монтаж термоматов на балконе осуществить гораздо проще, т.к. для этого не требуется рассчитывать шаг укладки проводника и заливать бетонную стяжку. Преимущество нагревательных матов заключается в том, что они не так сильно уменьшают высоту потолка.

Если Вы решили сделать обогрев лоджии электрическими термоматами, действуйте по следующей технологии:

1. Подготовьте подходящий кусок мата, чтобы он покрывал всю площадь комнаты. Как правило, термоматы выпускают шириной полметра и длиной до 30 метров. Вы можете вырезать подходящий кусок для своих условий. Главное – не заденьте греющий кабель на сетке.
2. Выполните укладку материала на старую плитку либо бетонную стяжку.
3. Подключите термодатчик и регулятор температуры.
4. Проверьте правильность подключения.
5. Поверх матов произведите мощение плитки на специальный плиточный клей.

Как Вы видите, монтаж электрического теплого пола на балконе своими руками в этом случае довольно простой

Обратите внимание на то, что термоматы укладываются без применения утеплителя!. Более подробно увидеть процесс укладки Вы можете на видео уроке ниже:

Более подробно увидеть процесс укладки Вы можете на видео уроке ниже:

Как положить термомат

Нагревательный электрический кабель

В основе любой системы теплый пол лежит нагревательный электрический кабель. Он выступает в виде основного нагревающего элемента. Управление происходит с помощью электронных терморегуляторов различных модификаций.

Для функционирования устройства необходимо напряжение в 220 в.

В состав кабельной системы входят кабельная нагревательная секция, основной ее элемент – двухжильный экранированный кабель, который соединен с одной стороны подводящим проводником, защищенным муфтой, а с другой – нагревательной жилой.

Удельное тепловыделение кабеля составляет примерно 18 Вт/м.

Кабель укладывают в бетонную стяжку или плиточный клей. Изделие способно обеспечить температуру пола от +25 до +32 градусов

Достоинства кабеля заключаются в следующем:

• электромагнитное поле, создающееся прибором, полостью безопасно для человека;
• благодаря использованию в конструкции греющей жилы небольшой мощности, увеличивается износостойкость кабеля, сроки его эксплуатации;
• простота монтажа;
• экранирующая пленка обеспечивает электро-, пожаробезопасность изделия, защищает его от механических повреждений.

Монтаж на бетонный пол имеет ряд особенностей. Желательно теплоизолировать экструдированным пенополистиролом толщиной 20-30 мм или любого другого теплоизоляционного материала.

Далее требуется покрыть теплоизоляцию бетонной стяжкой 10-15 мм. Это позволит исключить контакт утеплителя с нагревательным элементом пола, иначе может произойти перегрев устройства.

После процедуры на пол укладывается и фиксируется монтажная лента. Кабель укладывают равномерно волнообразно по всей площади

Важно, чтоб его узлы не пересекались. Радиус изгиба обязан быть равен или более 10-ти кратного диаметра кабеля

Фиксируют устройство с помощью монтажной ленты, крепя ею выступающие части.

В одному терморегулятору возможно подключить от двух и более нагревательных кабелей. Холодный конец устанавливают в коробку в штробе, расположенной в стене. Датчики крепятся между полосами кабеля, выводятся в установочную коробку. К ней подводят питание 220 В от ближайшей розетки (+)

После укладки проверяют соответствие реального сопротивление греющей жилы со сведениями в паспорте. Подключить кабель можно перед установкой для проверки его работоспособности, после чего провести укладку и стяжку.

Муфты должны располагаться в стяжке бетона. Перед устройством стяжки составляют схему укладки кабеля, где определяют места для расположения соединительных муфт.

Важно помнить, что цементная стяжка окончательно затвердевает через 28-30 дней. До этого времени включать систему нельзя

Также запрещено запускать секции нагревательного кабеля, находящиеся в свернутом положении. Шаг укладки должен вычисляться по паспорту.
