Теплый пол на кухне. Оцениваем плюсы и минусы

Физика и влияние толщины материала на эффективность обогрева

Напольное отопление является низкотемпературным. Если поверхность пола будет перегретой, это ухудшит микроклимат в доме и негативно отразиться на здоровье людей. Кроме того, нагрев свыше 27 °С (измерения проводятся у поверхности пола) провоцирует появление вредных испарений, если напольное покрытие содержит формальдегид или другие опасные соединения.

Таким образом, при выборе подходящего покрытия пола важно принимать во внимание такую характеристику материалов, как теплопроводность и учитывать толщину отделочного слоя. Чтобы обеспечить эффективную теплоотдачу низкотемпературного напольного отопительного контура, толщина финишной отделки должна составлять не более 7–8 мм.

В готовом «пироге» теплого пола расстояние от стяжки до поверхности теплопроводного настила будет больше указанной толщины, поскольку керамическая плитка и керамогранит укладывается на слой клея, а под другие виды покрытий обычно монтируется подложка из влагостойкой фанеры или иного материала

В готовом «пироге» теплого пола расстояние от стяжки до поверхности теплопроводного настила будет больше указанной толщины, поскольку керамическая плитка и керамогранит укладывается на слой клея, а под другие виды покрытий обычно монтируется подложка из влагостойкой фанеры или иного материала.

Плюсы и минусы конструкции

Из преимуществ конструкции выделяют следующее:

  1. Отличные звукоизоляционные свойства.
  2. Высокие теплоизоляционные свойства обеспечиваются отсутствие соприкосновения конструкции пола с внешней (уличной) стеной, через которую холод с улицы проникает в помещение. Особенно актуально такое решение при устройстве пола на первом этаже здания или по грунтовому основанию, где холод в помещение проникает снизу.
  3. Монтаж не вызывает трудностей.
  4. Амортизирующий эффект обеспечивает дополнительный комфорт в жилом помещении – по такой поверхности легко передвигаться.
  5. Плавающий пол способен противостоять деформациям, например, с усадкой грунта.

Уход в ходе эксплуатации также не имеет особых нюансов.

Сборная конструкция

Из недостатков такой технологии отмечают следующее:

  1. Прочность такого пола существенно ниже, чем у традиционной стяжки.
  2. Многослойная конструкция «съедает» высоту помещения, что не допустимо в небольших и невысоких помещениях.
  3. Существенное изменение высоты пола приводит к тому, что появляется необходимость подрезки дверной коробки.
  4. Изменить высоту одного помещения нельзя в целях комфорта и безопасности – плавающий пол придется делать во всей квартире или подгонять полы других помещений, сделанных по иной технологии, что приведет к дополнительным финансовым затратам.

Виды стяжек

Технические характеристики устройства

Максимальная мощность трансформатора – 80кВА, при этом значение напряжение на стороне ВН – 380В.

В режиме холостого хода значения напряжений на стороне СН равны – 55/65/75/85/95В, а параметры эл/тока на ней при:

  • значении напряжений 55/65В составляют 520А;
  • при значении 75/85/95В – 471А.
  1. Номинальное значение мощности на обмотке низкого напряжения – 2,5кВА;
  2. Номинальное значение напряжения на стороне низкого напряжения – 42В;
  3. Значение номинальной мощности независимого источника питания – 25кВА;
  4. Диапазон температур подогрева – 20-100 0 С;
  5. Значения длины/ширины/высоты – 1,4/1,01/1,47м;
  6. Общая масса – 500кг.

Монтаж теплого пола

Прежде чем начать самостоятельную установку теплого пола, нужно ознакомиться с максимум информации. Для начала давайте рассмотрим возможные системы установки такого пола немного подробнее. В современном строительстве такая система является наиболее распространенной системой монтажа, трубопровода контуров закрываются бетонным раствором и уже не требуется дополнительных разделителей тепла.

Технология установки руководствуется следующими этапами, которыми необходимо обязательно следовать:

  • Покрытие изоляционным материалом черновой поверхности;
  • Монтаж арматурной сетки и установка контуров трубопровода;
  • Проведение опрессовки работ системы;
  • Заливка бетонного раствора;
  • Чистовое покрытие пола.

Разделение комнаты на участки

Помещение делится на участки. Количество таких участков будет зависеть от геометрии и площади помещения. Предельная площадь одного отапливаемого участка не должна быть более 40 м2, помимо этого соотношение всех сторон помещения должно быть не менее 1:2. К разметке подобные требования связаны с тем, что стяжка будет существенно расширяться под воздействием температуры и, чтобы избавиться от растрескивания бетонной стяжки, это обязательно необходимо компенсировать.

Покрытие поверхности изоляционным слоем

На предварительно очищенное основание нужно положить теплоизоляционный слой. Благодаря такому теплоизоляционному слою не допускаются потери тепла, излучающего полом. Тепло будет идти в отапливаемом помещении только вверх. При устройстве теплоизоляции в строительстве могут использоваться разнообразные материалы, которые разрешены для использования в этих целях. Наиболее распространенным строительным теплоизоляционным материалом является пенопласт. Должен иметь такой теплоизоляционный слой плотность толщину до 15 см в зависимости от теплового режима комнат и количества теплопотерь.

Между секторами и по всему периметру помещения обязательно помещается демпферная лента, служащая для возмещения теплового расширения используемой бетонной стяжки. Сверху теплоизоляционного материала помещается полиэтиленовая пленка.

Арматурная сетка и монтаж трубопровода

Укладывают арматурную сетку с сечением прутка 0,4-0,5 см., с размерами ячейки 15×15 см. Есть возможность двойного армирования, при котором второй слой сетки устанавливается поверх смонтированного трубопровода.

Далее начинаем монтаж трубопровода теплого водяного пола. В зависимости от используемого проекта трубопровод устанавливается с шагом не более 30 см и подбирается схема установки контуров трубопровода. С помощью специальных пластиковых хомутов крепим трубопровод к арматурной сетке, на компенсационных швах на трубопровод надевается гофрированная труба для защиты от повреждений.

Допустимы несколько стандартных схем укладки контуров: двойная змейка, спираль со смещенным центром, змейка и обыкновенная спираль. При укладке трубопровода вдоль наружной стены, надо снизить расстояние между трубами, чтобы избежать перепадов температур на поверхности, должна проходить основная часть контура вдоль стены т.к. там выше теплопотери. Ориентировочный расход трубопровода на 1м2 монтируемого на поверхности при шаге в 20 см составит приблизительно 5 п.м.

По завершению установочных работ необходимо произвести опрессовку систему под рабочим давлением на обнаружение механических повреждений. После опрессовки проводится заливка бетонной стяжки, при этом система находиться должна под рабочим давлением минимум в течение суток.

Раствор заливают толщиной до 70 мм, употребляя для этого специальные смеси для водяных теплых полов или песко-бетон М-300. После того, как высохнет бетонный раствор можно приступать к укладке чистового покрытия пола линолеумом, ламинатом или керамической плиткой, обладающей отличной теплопроводностью.

Как монтировать пол из инфракрасной термопленки?

Такой теплый пол кладут под плитку, так как он очень тонкий. Самый легкий способ своими руками сделать теплый пол, учитывая простоту установки термопленки:

расчет площади инфракрасной термопленки, учитывая размещение мебели в помещении (нельзя укладывать пленку под мебель без ножек);
очистка поверхности базового пола;
покрытие отражающей тепло подложкой, отражающая плоскость должна находиться сверху;
раскатываются полосы термопленки медной полосой вниз. Фиксируются строительным скотчем

Важно чтобы полосы не наслаивались;
монтаж заклёпок, необходимых для соединительных проводов. В тех местах, где будет подключение, рекомендуется применять либо битумную, либо изоляционную ленту;
места выхода медной полы заклеиваются изоляционной, битумной и снова изоляционной лентой;
соединение проводов изоляционной лентой;
подсоединение датчика температуры на черную полоску;
вырезы под термодатчик и под провода, находящиеся внутри под полом

Это необходимо для максимальной ровности рабочей поверхности. Провода в углублении заклеиваются скотчем;
монтаж терморегулятора;
подсоединение терморегулятора к электросети;
проверка работоспособности;
укладка покрытия для защиты. Таким покрытием может служить полиэтиленовая плёнка или же подошва ламината;
финишное покрытие. Сразу поверх термопленки кладётся ламинат. Если вместо него используется другое декоративное покрытие, то плёнка должна устанавливаться на защитное покрытие и максимально аккуратно прикрепляться к первичному полу.

Делать теплый пол водяной или электрический? Вот в чем вопрос. Различные виды, имеющие и свои преимущества, и свои недостатки. Теперь на рынке появился вариант, который объединяет в одно тёплый пол электрический и водяной и являет собой тонкий теплый пол.

Линолеум и ламинат: совместимость с водяным полом

Линолеум и ламинат считаются традиционными материалами для покрытия пола. Их поверхность относительно прохладная, но в помещениях, где круглый год холодно, возникает необходимость в утеплении этой части комнаты

Выбирая линолеум и ламинат под заданную систему, важно обратить внимание на маркировку. Допустимые значения будут обозначены соответствующим значком

Монтаж линолеума требует наличия цементного основания. Ламинат может укладываться на поверхность без стяжки. Равномерное движение тепловых потоков увеличивает срок службы изделия. В этих целях используются пазовые замки. Наличие подложки делает пол с ламинатом более качественным и не «шумным». Избежать деформаций покрытия можно постоянным регулированием температуры. Теплый пол под ламинат устанавливается только на подложку.

Разновидности материала, подходящие под водяную основу:

  • алкидный линолеум;
  • резиновый, плотный;
  • линолеум с дополнительным утеплением;
  • на поливинилхлоридной основе.

Последний вид линолеума соответствует этой схеме больше всего.

Недочеты взаимодействия ламината, линолеума и теплого пола:

  • сложный процесс установки;
  • подчиненность линолеума системе отопления;
  • уменьшение высоты помещения;
  • возможность появления протечек.

Виниловый линолеум вызывает аллергию, поэтому такой вид покрытия исключается. Ламинат допускает монтаж в виде настила. Для этого используются маты с желобами, куда устанавливаются трубы пола. Тонкий линолеум лучше проводит тепло.

Ламинат и система обогрева пола – прекрасное сочетание комфорта и дизайнерского решения. Избежать неприятных испарений от поверхности можно, проверяя температурные значения. Ламинат находится в «спокойном» состояние при показателях ниже 26 градусов.

Все перечисленные рекомендации помогут качественно и правильно утеплить водяной пол без материальных потерь и душевных терзаний.

Преимущества и недостатки теплого пола

Водяной пол

Преимущества:

  • Благодаря эффективному распределению тепла, обеспечивается равномерный обогрев помещения.
  • Воздух циркулирует естественно и не пересушивается.
  • Можно использовать под любое напольное покрытие, проводящее тепло, плитку, ламинат, камень.
  • Можно использовать как независимое отопление или выполнить подключение к центральной тепломагистрали.
  • Не зависит от электричества.
  • Можете самостоятельно выбирать комфортную температуру, и она может быть разная в каждой комнате.
  • Более эстетично по сравнению со стационарными радиаторами.
  • Большой эксплуатационный период.

Недостатки:

  • Система быстро теряет температуру.
  • Если пол служит единственным источником тепла, довольно сложно произвести расчеты требуемой мощности .
  • Большая стоимость работы по монтажу.
  • При подключении к центральному отоплению сложно регулировать температуру.
  • Уменьшается высота потолков на 10-12 см,
  • Нельзя пользоваться напольными покрытиями.
  • Очень сложно ремонтировать.
  • Сложность при узаконивании в квартире многоэтажного дома.

Электрический пол

Позитивные моменты:

  • В отличие от обогрева батареями, от которых тепло сначала поднимается вверх, а уже затем прогревает пол и в итоге разница температур довольна высока. В то время, как данная система обеспечивает равномерный, комфортный прогрев всего помещения.
  • Используя регуляторы, вы можете устанавливать комфортную температуру в каждом отдельном помещении.
  • Не занимает полезную площадь в отличии от стационарных батарей.
  • Не высушивает воздух в помещении.
  • Можно использовать как основной и дополнительный источник тепла.
  • Длительный эксплуатационный период, порядка 40-50 лет.
  • Безопасный для человека.

Негативные стороны:

  • Самый основной негативный момент, это большое потребление электроэнергии. Для обогрева одного квадратного метра поверхности необходимо около 105-130 Вт. Однако это значение может варьироваться в зависимости от ряда факторов, используя энергосберегающие системы можно сократить этот показатель на 30%.
  • Большая рыночная стоимость и стоимость установки.
  • При использовании деревянных напольных покрытий снижается их срок службы, поскольку дерево со временем рассыхается.
  • Необходимо использовать новую проводку высокой мощности.

Недостатки подогрева пола водным теплоносителем

Если говорить о недостатках такой системы отопления, то в первую очередь, это трудности монтажа. Сама система представляет собой несколько слоев, включая гидроизоляцию, цементно-бетонную стяжку, напольное покрытие из декоративного материала.

Перед укладкой трубопроводов обязательно проводится тщательная подготовка поверхности чернового пола с выравниванием. Высокий уровень первоначальных затрат, который по сравнению с установкой радиаторов или электрического отопления, приблизительно в пять раз выше.

Эффективно использовать технологию подогрева пола водным теплоносителем нельзя в помещении, где много лестниц, так как на лестничной площадке ее невозможно применить. В многоквартирном жилом доме запрещается устройство водяной системы подогрева полов на высоких этажах из-за того, что при этом гидравлическое сопротивление значительно увеличивается.

Еще одним минусом устройства водяного пола является существенное влияние на уровень влажности воздуха, требующее установки увлажнителя воздуха. Монтажные работы рекомендуется проводить в период строительства дома или при проведении капитального ремонта. Водяной теплый пол ведет к значительному повышению уровня пола, что также необходимо учитывать при такой системе отопления.

Из чего сделать теплый пол на кухне: правильный выбор системы

Ни для кого не секрет, что на сегодняшний день существует три основных системы подогрева полов – это водяной теплый пол, работающий от системы отопления, кабельный электрический и тонкопленочный теплый пол, который на нашем рынке представлен в двух вариантах (с электрическими нагревательными кабелями и инфракрасными излучателями). Такое количество систем было разработано неспроста – каждая из них способна решать задачи подогрева пола в тех или иных условиях, с которыми мы и разберемся дальше, изучая вопрос, какой теплый пол сделать на кухне. Начнем по порядку.

  1. Водяной теплый пол. О целесообразности его установки в квартире с центральным отоплением много говорить не придется – как бы вы ни хотели, но сделать у вас это не получится. Не по техническим причинам, а только потому, что это не разрешено. Именно поэтому, если ваша квартира не оборудована индивидуальной системой отопления, о таком типе подогрева пола можно забыть – скажем так, это приоритет частных домов, в которых имеется свое отопление. Устанавливается такая система подогрева пола на стадии изготовления стяжки пола – сначала на существующее основание укладывается пенопласт, который, в свою очередь, покрывается слоем отражающей теплоизоляции. Потом укладывается армирующая сетка, следом за ней монтируются трубы, которые заливаются стяжкой особого состава. По периметру помещения в процессе заливки стяжки делается деформационный шов, который необходим для расширения пола в процессе его нагревания. Этот шов компенсирует температурные деформации.

  2. Электрический кабельный теплый пол. Это более универсальный вариант, который подходит практически во всех ситуациях. Как и водяной теплый пол на кухне своими руками, он монтируется либо в стяжку (если впоследствии она будет накрываться линолеумом, ламинатом или ковролином) или же непосредственно на нее, если сверху будет укладываться кафельная плитка. Ограничением в области применения таких систем подогрева пола может стать только отсутствие электроэнергии в доме как таковой. Потребляют такие системы подогрева пола немало энергии, но возможности снизить ее расход все же имеются. Каждая, без исключения, электрическая система теплых полов оборудуется терморегулятором – они бывают разными, но среди них есть программируемые устройства, которые позволяют включать теплый пол только тогда, когда в его услугах человек нуждается по-настоящему. Скажем так, с помощью программируемого терморегулятора можно задать почасовую работу теплого пола на протяжении всей недели – а это как минимум пятидесятипроцентная (если не больше) экономия электрической энергии.

  3. Пленочный теплый пол. Вся его особенность заключается в толщине пленки, которая позволяет укладывать ее под напольные покрытия прямо на существующую стяжку – она позволяет создать систему подогрева пола, не прибегая к переделыванию основания. Мало того, пленочный теплый пол может быть с легкостью уложен на деревянное основание. По сути, вы снимаете старое напольное покрытие, укладываете теплоотражающий экран, потом на него нагревательную пленку, на которую, в свою очередь, укладывается напольное покрытие. Исключения составляют только те покрытия для пола, которые приклеиваются к основанию. Если речь идет о линолеуме, то пленочный теплый пол нужно накрыть тонкими листами ДВП.

Как видите, все эти три системы подогрева полов в некотором роде дополняют друг друга – там, где невозможно использовать одну из них, обязательно можно применять другую. Как вы понимаете, это самый первый и, можно сказать, главный критерий выбора теплого пола для кухни. Ну а дальше смотрите сами – если существуют варианты, то, естественно, лучше отдать предпочтением более экономичному варианту. Что касается безопасности, то каждая из описанных выше систем является полностью безопасной для человека (если в процессе решении вопроса, как сделать теплый пол на кухне, были соблюдены правила установки системы).

И в заключение темы несколько слов по поводу самостоятельного монтажа теплых полов на кухне. Устанавливаются они не очень сложно – по сути, это конструктор для взрослых, особенно если речь идет об электрических системах. Чтобы собрать его, нужно просто правильно соединить воедино три его части – нагревательные элементы, терморегулятор и температурный датчик. Обо всем этом вы можете посмотреть в приложенном выше видео.

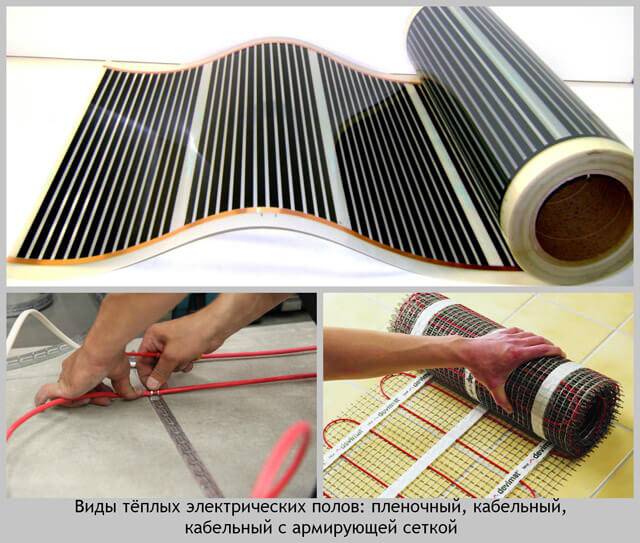

Какими бывают электрические полы

Нагревательные элементы у электрополов бывают разных типов:

  • плёночные;
  • стрежневые;
  • кабельные.

Способы нагрева бывают конвекционными или с использованием инфракрасных лучей.

Плёночные очень простые при монтаже, их прячут под чистовое покрытие. Бетонная стяжка не нужна. Благодаря этому значительно сокращается период времени, который потребуется для монтажа. Такую систему утепления ставят под паркет, линолеум или ламинат.

На заметку. Плёночные тёплые полы не рекомендуют стелить под кафель либо ковролин. При использовании деревянных чистовых покрытий потребуется контроль температуры прогрева — не более 28 градусов.

Плёночные полы могут быть разными в исполнении:

  • Биметаллическими, двухслойными: алюминий и сплавы, в основе которых медь.
  • Углеродные плёночные тёплые полы. В их составе медь, карбон и лавсановые элементы. Плёнка выпускается рулонами, которые можно нарезать для подходящей площади.

  • Инфракрасный тип полов. Их особенность заключается в том, что они греют не воздух, а окружающие предметы, которые, в свою очередь, отдают тепло помещению. Это очень экономичный в плане энергопотребления источник тепла.
  • Стержневые, которые состоят из карбоновых нагревательных элементов. Монтируют их в тонкую цементную стяжку либо под плиточный клеевой состав. Такую систему можно стелить под кафель, керамогранит, ковролин либо ламинат.
  • Кабельные — бывают в виде секций или бухт. Состоят из одножильных или двужильных кабелей.

Когда актуально устраивать плавающий пол

Положительные качества такой конструкции пола делает возможным его устройство в помещениях различного назначения. Наиболее актуальны плавающие полы в следующих обстоятельствах:

  1. Если помещение нуждается в качественной звукоизоляции.
  2. Когда необходимо выполнить качественную теплоизоляцию – многослойный пирог станет оптимальным выбором.
  3. При использовании водяной системы «теплый пол» – нагрев приводит к расширению материалов.
  4. Когда строение подвержено процессам усадки — деревянные дома или новостройки.

«Мокрая» стяжка, армированная металлической сеткой с ячейками 10 х 10 см

Монтаж полов с подогревом

При проведении работ важно учесть все нюансы с соблюдением расчетов по формированию контуров пола с подогревом.

Рассмотрим этапы, как сделать теплый пол своими руками.

  • В качестве утеплителя выбирают пенопласт или пеноплекс с твердой поверхностью. Плиты укладывают со смещением стыков, избегают зазоров.
  • Арматурную металлическую сетку с диаметром проволоки 4-5 мм связывают друг с другом проволокой. Трубы крепят к сетке с помощью пластиковых хомутов.
  • При использовании U-образной фиксирующей планки, трубы укладываются в ее пазы.
  • При использовании в качестве утеплителя полистирольных матов, магистраль вкладывают в специальные пазы подложки.
  • Монтаж распределительного коллектора, который отвечает за температуру и циркуляцию теплоносителя. Коллектор следит за давлением в системе, стравливает воздух, включает подогрев воды, контролирует количество теплоносителя в системе. От его качества и выполняемых функций зависит работа всей магистрали. Он состоит из трех или четырех ходового регулирующего клапана, двухтактного вентиля с расположенном на нем термостатом, который следит за температурой тепловой магистрали. Циркуляционный насос подключается к системе, в которой осуществляет перемещение воды по кругу в системе отопления. Он регулирует равномерный нагрев в замкнутом контуре.
  • Укладка труб магистрали.
  • Подключение контуров к распределительному коллектору. Каждый контур подключается к одному входному клапану коллектора, к другому – опрессовочный насос.
  • Перед заливкой системы необходимо проверить магистраль на предмет утечки воды из системы и давления. Каждый контур испытывается отдельно, остальные выключены. Проверка проводится до очистки системы от загрязнений, которые возникают в процессе монтажа.
  • Устраняют обнаруженные утечки.
  • Заливка бетонным раствором проводится при рабочем давлении сети 2 баре. Это дает возможность избежать переломов и перегибов магистральных труб. Проводится заливка в один день. Высота стяжки над поверхностью пирога не менее 3 см. На протяжении 14 дней стяжку увлажняют и укрывают полиэтиленовой пленкой.
  • После высыхания бетонной смеси убирают остатки выступающих частей демпферной ленты и мусор.

Электрический теплый пол

Монтаж нагревательных элементов поверх цементной стяжки.

Облицовка поверхности пола керамической плиткой.

Плюсы:

  • Не сушит воздух;
  • Экономия места в пространстве кухни (по сравнению с радиаторами);
  • Экологичен;
  • Уровень тепла можно регулировать;
  • Достаточно простой способ управления;
  • Продолжительный срок эксплуатации.

Минусы:

Дополнительная плата за электроэнергию.

Затраты для площади 12 кв. м:

  • Установка нагревательных матов: около 1600 рублей;
  • Монтаж теплого пола с кабелем нагрева: от 3000 рублей;
  • Работы по подведению питания и стоимость установки устройства, регулирующего тепло: 250 и 500 руб.

Определение расхода электричества

Путем простых вычислений, рассчитаем максимальное энергопотребление на кухне площадью 12 кв. м:

Как сделать водяной теплый пол?

Роль теплоносителя в таких полах выполняет жидкость. Циркулируя под полом при помощи труб, нагревая комнату от водяного отопления. Такой вид полов позволяет использовать практически любой вид котлов.

Дальше подана лаконичная инструкция, как самому сделать водяной теплый пол:

монтаж группы коллекторов;

  • установка врезного шкафа, предназначенного для установки коллекторов;
  • подведение труб, которые подают и отводят воду. Каждая труба должна быть оборудована запорными вентилями;
  • коллектор должен быть подключён к запорному вентилю. С одной стороны вентиля необходимо установить отвод воздуха, а с противоположной – сливной кран.

Подготовительные работы

  • Вычисления мощности отопительной системы для вашего помещения, учитывая теплопотери и характеристики.
  • Подготовка основы и выравнивание поверхности.
  • Выбор подходящей схемы, по которой будут укладываться трубы.

Когда пол уже в процессе укладки, то возникает вопрос – как сделать самую подходящую укладку труб. Есть три самые популярные схемы, обеспечивающие равномерный прогрев полов:

«Улитка». Спираль в два ряда с чередованием горячих и остывших труб. Схема практична в помещениях с большой площадью;

«Змейка». Лучше начинать от внешней стены. Чем дальше от начала трубы, тем холоднее. Подходит для маленьких помещений;

«Меандр» или, как еще называют, «двойная змейка». Прямая и обратная линия труб идут параллельно змейкой по всему полу.

Как сделать водяной теплый пол: разновидности укладки

Чтобы не допустить ошибок в процессе укладки теплого водяного пола, нужно сразу определиться с методом укладки.

Бетонная система укладки

Укладка теплоизоляции, которая будет иметь такие параметры: толщина слоя от 30 мм с коэффициентом плотности от 35 кг/м3. Рекомендуется использовать полистирольную или же пеноплексовую изоляцию.

Хорошей альтернативой могут стать специальные маты с фиксаторами:

  • прикрепление демпферной ленты по всему периметру стены. Это делается для того, чтоб компенсировать расширение стяжек;
  • укладка толстой полиэтиленовой пленки;
  • сетка из проволоки, которая послужит основой для крепления трубы;
  • гидравлические испытания. Трубы проверяются на показатели герметичности и прочности. Выполняются в течение 24 часов при давлении 3-4 бар;
  • укладывание бетонной смеси для стяжки. Сама стяжка устанавливается на уровне не ниже 3 и не выше 15 см над трубами. В продаже имеется уже готовая специализированная смесь для стяжки пола;
  • высыхание стяжки длится не менее 28 дней, во время которых нельзя включать пол;
  • вкладка выбранного покрытия.

Полистирольная система

Особенностью этой системы считается меньшая толщина пола, которая достигается отсутствием бетонной стяжки. Поверх системы выкладывается слой гипсо-волокнистого листа (ГВЛ), в случае ламината или керамической плитки – два слоя ГВЛ:

  • укладка полистирольных плит так, как запланировано на чертежах;
  • хорошие и качественные алюминиевые пластины, которые обеспечивают равномерное нагревание и должны покрыть не меньше 80% площади, и трубы;
  • установка гипсо-волокнистых листов для прочности конструкции;
  • монтаж покрытия.

Если в помещении отопление осуществляется от радиаторной системы отопления, то теплый пол можно проложить от системы.

Как сделать теплый пол от отопления?

Установка тёплого пола без смены котла становится ещё более быстрой. Поэтому сейчас вы получите подсказки, как проще сделать теплый пол от отопления.

Подготовка пола, стяжка и укладка контура делается по предыдущим инструкциям

Обратите внимание на разницу составов, так как смесь для стяжки влияет на правильное функционирование пола

Может быть интересно

При этом очень важно учесть все особенности отапливаемой комнаты, возможные теплопотери и точно знать, как правильно сделать водяной теплый пол

Водяной пол в частном доме: какой источник обогрева оптимален в этом случае?

В частном доме нет преград для водяного пола, но тут тоже надо смотреть, чем вы отапливаете помещение. Если у вас газовый котёл отопления или твердотопливный, то можно делать водяной пол. Если же вы топите электрокотлом, то вы просто разоритесь на нагреве воды! Счета будут нереально большие и в этом случае надо выбирать электрические, они намного экономней.

Если у вас есть бойлер, то можете себе представить на его примере, что такое постоянный нагрев воды и сколько это стоит. Тем более, в домах, как правило, и кубатура больше, чем в квартирах, а значит, воды в трубах будет циркулировать много.
Так что, думайте сами, решайте сами, как лучше сделать пол тёплый пол на кухне, отталкиваясь от своих исходных данных.

Стяжка

ВАЖНО: верхний слой стяжки заливают только при заполненном контуре. Но перед этим, металлические трубы заземляют, и закрывают толстой полиэтиленовой плёнкой

Это важное условие, для предотвращения коррозии вследствие электрохимических взаимодействий материалов.

Вопрос армирования можно решить двумя способами. Первый – положить сверху трубы кладочную сетку. Но при таком варианте, возможно появление трещин в следствии усадки.

Другой способ – дисперсное армирование фиброй. При заливке водяных тёплых полов, лучше всего подходит стальная фибра. Добавленная в количестве 1 кг/м3 раствора, она равномерно распределится по всему объёму и качественно повысит прочность застывшего бетона. Полипропиленовая фибра, для верхнего слоя стяжки подходит гораздо меньше, ибо прочностные характеристики стали и полипропилена даже не конкурируют друг с другом.

Устанавливают маяки и замешивают раствор по вышеизложенной рецептуре. Толщина стяжки должна быть не менее 4 см над поверхностью трубы. Учитывая, что ø трубы 16 мм, общая толщина будет достигать 6 см. Время созревания такого слоя цементной стяжки – 1,5 месяца

ВАЖНО: Ускорять процесс включая подогрев пола – недопустимо! Это сложная химическая реакция образования «цементного камня», которая происходит при наличии воды. А нагрев вызовет её испарение

Ускорить созревание стяжки можно при включении в рецептуру специальных добавок. Некоторые из них вызывают полную гидратацию цементу уже через 7 суток. И кроме этого значительно уменьшают усадку.

Определить готовность стяжки можно, если положить на поверхность рулон туалетной бумаги, и накрыть его кастрюлей. Если процесс созревания окончился, то на утро бумага будет сухая.

Ошибки монтажа и их последствия

Строгое соблюдение рекомендаций специалистов при самостоятельной укладке теплого пола – важное условие успешного функционирования системы. Чаще всего новички допускают следующие ошибки:

Чаще всего новички допускают следующие ошибки:

Перепад высот между началом и концом трубы. Если он будет превышать половину диаметра труб, внутри будут образовываться воздушные пробки. Вследствие этого циркуляция теплоносителя будет затруднена и качество отопления снизится

Чтобы этого не случилось, важно располагать трубы строго параллельно полу.
Соединение труб в пределах одного контура. Монтировать контур из 2 отрезков трубы и заливать его бетоном не стоит

Это может привести к протечке. Каждый контур должен состоять из целого куска трубы. Соединения должны быть только с коллекторной группой.
Пренебрежение гидравлическим испытанием. Контрольный запуск системы на максимальном давлении нужно провести до заливки труб бетоном. В противном случае найти утечку, если таковая случиться, будет практически невозможно.
Заливка стяжки на пустые трубы. Бетон продавливает материал труб и циркуляция теплоносителя впоследствии будет затруднена.
Преждевременный запуск отопления. Нагрев труб до набора бетоном крепости приведет к растрескиванию стяжки.

Преимущества и недостатки системы

  • высокая энергетическая эффективность;
  • надежность;
  • длительный, не менее 50 лет, срок службы.

ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от радиаторов и более эффективно использовать пространство комнаты. Особенно важен этот момент в помещениях небольшого размера.

Наряду с преимуществами, у системы есть ряд недостатков. Самый значительный – невозможность его использования в многоквартирных домах с центральным отоплением.

Теоретически можно подать заявку в обслуживающую МКД организацию, пройти бесконечный цикл проверок и согласований и получить добро на монтаж системы. Практически – положительное решение этого вопроса скорее исключение из общей практики.

Отказ УК на установку теплого пола в МКД вполне обоснован. Давление и температура в централизованной отопительной системе высокое, поэтому даже малейшая ошибка при монтаже может обернуться самыми неприятными последствиями для владельцев квартиры и соседей снизу. При аварии и соседи сверху надолго останутся без отопления. В связи с этим в многоквартирных домах стоит останавливать выбор на установке электрического теплого пола.

При выборе телого пола важно, чтобы у дома была хорошая теплоизоляция

К минусам также можно отнести высокую стоимость оборудования и длительность процесса монтажа. На укладку всех слоев пирога необходимо не менее 30 дней.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Одно из главных условий качественного функционирования системы теплого пола – качественная теплоизоляция строения. Теплопотери свыше 100 Вт/м2 сделают работу данного вида ОС неэффективной.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
