Трехходовой кран для отопления и его особенности

Особенности трёхходового отопительного крана

Проблема решается двумя способами. Первый заключается в количественном регулировании теплоносителя. Часть потока с помощью байпаса — обводной трубы — направляется помимо радиатора.

Байпас регулирует давление в теплосети, чтобы не сорвать работу циркуляционного насоса. Если мы перекрываем батареи в одном из помещений, давление в теплосети увеличивается, поэтому поток воды не перекрывают, а направляют помимо радиатора.

Второй способ решения задачи отопления — качественное регулирование с рециркуляцией теплоносителя. Остывшая вода из обратного трубопровода подмешивается к потоку, поступающему в батарею. Для манипуляции с теплоносителем используется трёхходовой кран.

Принцип работы и использование

В зависимости от установочной ориентации кран может выполнять разные задачи:

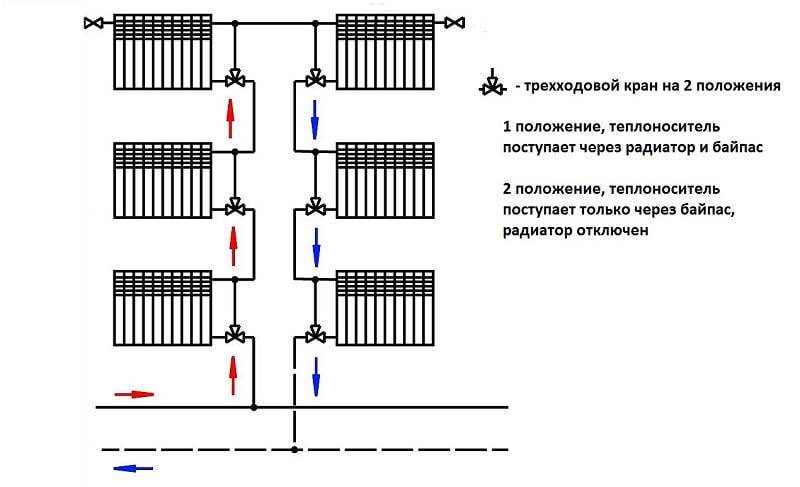

• производить смешение двух потоков в один;
• перераспределять один поток на два трубопровода.

Арматура системы регулирования имеет три патрубка для присоединения к потокам теплоносителя и кран, регулирующий подачу воды в двух трубах из трёх. Задача не перекрыть поток, а перераспределить его. В зависимости от положения, кран совсем перекрывает один из потоков или частично перекрывает два из них, регулируя температуру на выходе с помощью подмеса более холодного потока.

Сколько положений имеет смесительное устройство в схеме отопления:

• полностью открытое — температура теплоносителя соответствует уровню температуры на выходе из котла;
• полностью закрытое — через кран подаётся поток обратной сетевой воды;
• промежуточное положение — осуществляется подмес обратки к прямой в разных пропорциях.

Трёхходовой смесительный кран является точкой соединения байпаса и регулирующей арматуры и позволяет легко и плавно управлять температурным режимом в отдельно взятом помещении.

Этот способ регулирования широко применяется в теплообменных пунктах целых микрорайонов. Качественное регулирование приводит к экономии топлива.

Недостатки качественной системы регулирования:

• затруднение в распределении одинакового количества теплоносителя по разным ответвлениям теплосети;
• сниженная температура на входе в крайние обогреватели.

«Ведьмины кольца» в теплосети городов являются примером ошибочного регулирования подачи теплоносителя к объекту. Целые микрорайоны охвачены циркуляцией обратной сетевой воды, проходящей по кругу, минуя источник тепла.

При смешении потоков теплоносителя температура в обратке на выходе из теплового узла увеличивается. Количество теплоносителя и скорость остаются прежними, а подача топлива в котёл снижается, так как требуется меньше тепла для нагрева более тёплой воды. Это один из способов экономии топлива на электростанциях.

Устройство трёхходового крана

Смесители изготавливаются из латуни, нержавеющей стали и чугуна.

Чугунные применяют в системах отопления с трубами диаметром больше 40 миллиметров, что редко используется в частных домах. Наибольшей популярностью пользуются латунные краны. Они долговечны, малогабаритны и имеют небольшой вес.

Смеситель напоминает тройник с утолщением в месте соединения патрубков. По своей конструкции они бывают штоковыми или шаровыми.

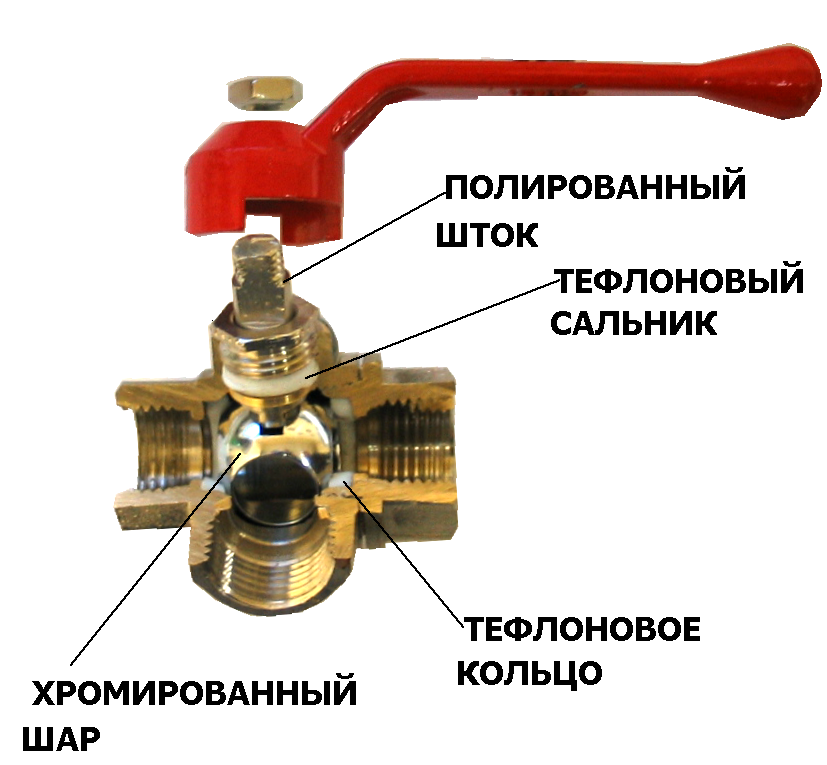

В шаровом кране внутри находится цилиндр или шар, ограниченный стенками из тефлона. Шар поворачивается вокруг центральной оси, в нём имеется отверстие. При повороте шара отверстие частично или полностью открывается. При полном открытии закрывается один из входящих потоков, если отверстие шара частично открывается в два патрубка, появляется возможность регулировки температуры при смешении потоков.

Преимущество шарового крана в точной установке, но со временем гладкая поверхность шара, обращённая к потоку, покрывается солевыми отложениями. При движении шара мягкие тефлоновые перегородки истираются, это приводит к нарушению герметичности.

Штоковый кран по своей конструкции представляет устройство из седловины с двумя проходами, по центру седловины движется шток с клапанами, который может полностью перекрыть один из потоков или в среднем положении приоткрыть оба. Недостатком конструкции является высокое гидравлическое сопротивление, которое создаётся зауженной седловиной крана. При неправильном подборе клапанов увеличивается гидравлическое сопротивление, что приводит к перегрузу циркуляционного насоса и перерасходу электроэнергии.

https://youtube.com/watch?v=2Y2N2p-8M0s

Трехходовой кран для отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране.
При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:

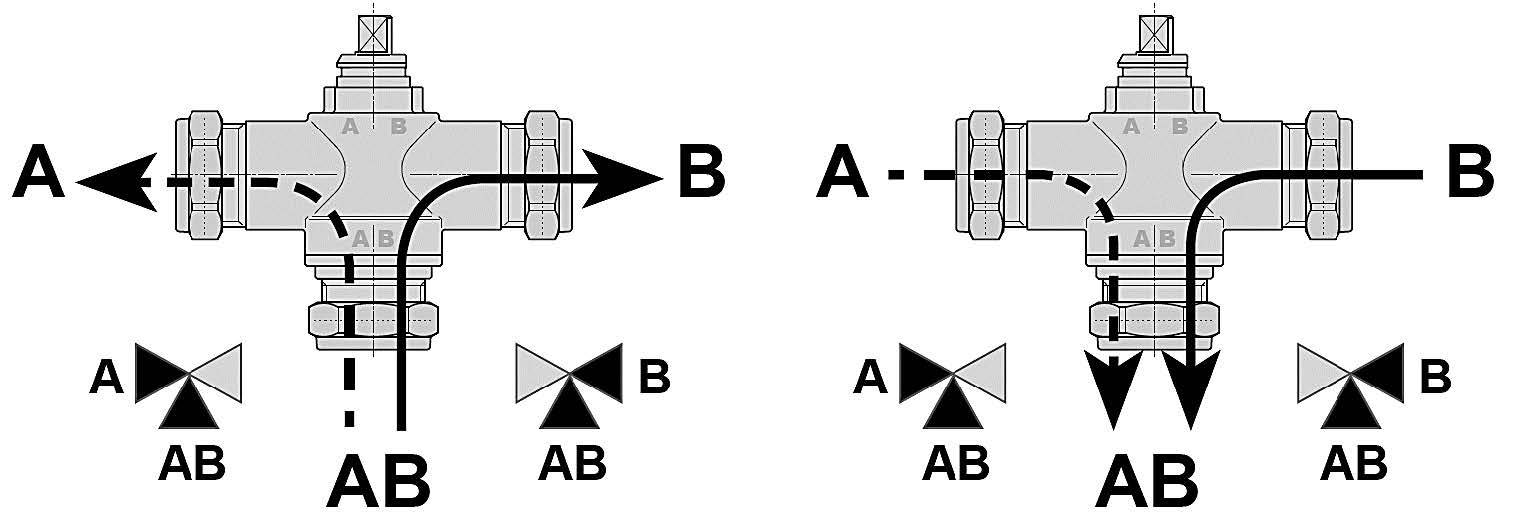

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления. Иными словами, система отопления с трехходовым клапаном никогда не разморозится

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Конструкция и принцип работы трехходового крана

Чаще всего изделие напоминает с виду обычный тройник из латуни или бронзы, сверху которого установлена регулировочная шайба. Под ней находится термочувствительный элемент, который нажимает на рабочий шток, выходящий из корпуса. Внутри на штоке закреплен конус, герметично входящий в седло. Чтобы понять, как работает трехходовой клапан, нужно изучить его строение в разрезе:

Вода циркулирует через фронтальный и правый патрубки до тех пор, пока ее температура не вырастет или понизится до заданного значения.

Задача и принцип действия трехходового клапана заключается в том, чтобы удержать температуру теплоносителя на выходе в заданных пределах, подмешивая холодную или горячую воду (в зависимости от схемы) из левого патрубка.

Принцип действия трехходового крана для отопления

Трехходовой кран — изделие с тремя отверстиями, в котором посредством запорного устройства осуществляется перераспределение теплового носителя в отопительной системе. Его назначение – равномерное распределение тепла и поддержание оптимальной температуры тепловой массы в сети отопления.

Использование крана имеет неоспоримые преимущества: компактность и небольшой вес, высокая непроницаемость затворного механизма, сокращение времени и денежных средств на установку и техобслуживание системы отопления, возможность эффективного и правильного переключения трубопровода и перенаправления движения теплоносителя.

Схема тёплого пола с трёхходовым клапаном

Трёхходовой вентиль может устанавливаться совместно со смесительно-распределительным узлом, или как отдельное устройство.

Трехходовой клапан. Устанавливаем правильно.

Смотрите это видео на YouTube

Схема с отдельно установленным клапаном

Если клапан монтируется отдельно, то он берёт на себя все функции коллектора. Данная схема предназначена для маленьких комнат, не более 25 м2. Настройка температурного уровня производится специальным приспособлением и термостатом, они размещаются в клапане.

Минус применения клапана по такой схеме — нет возможности дозировать потоки.

Система выглядит так:

• на трубе подачи горячего теплоносителя осуществляется установка трёхходового крана;
• за ним крепится температурный датчик;
• далее производится монтаж циркуляционного насоса, он будет доставлять воду с нужным градусом нагрева в половой трубопровод.

Схема без смесительного узла

Клапан со смесительным узлом

Он обеспечит бесперебойную работу полового  отопительного устройства, а вода поступающая в магистраль пола будет нужной температуры и необходимого объёма.

Схема подключения следующая:

• на трубу подачи производится установка насоса, он будет качать нагретый теплоноситель от источника;
• затем осуществляется монтаж температурного датчика, он будет контролировать степень нагрева;
• на следующем этапе крепится трёхходовой вентиль — он смешивает теплоноситель до заданного градуса;
• на обратном контуре размещается кран, через который будет поступать в трёхходовый прибор охлаждённая вода.

Схема со смесительным узлом

То есть, в трубы тёплого пола будет подаваться теплоноситель нагретый до требуемой температуры.

Схемы подключения в зависимости от конструкции

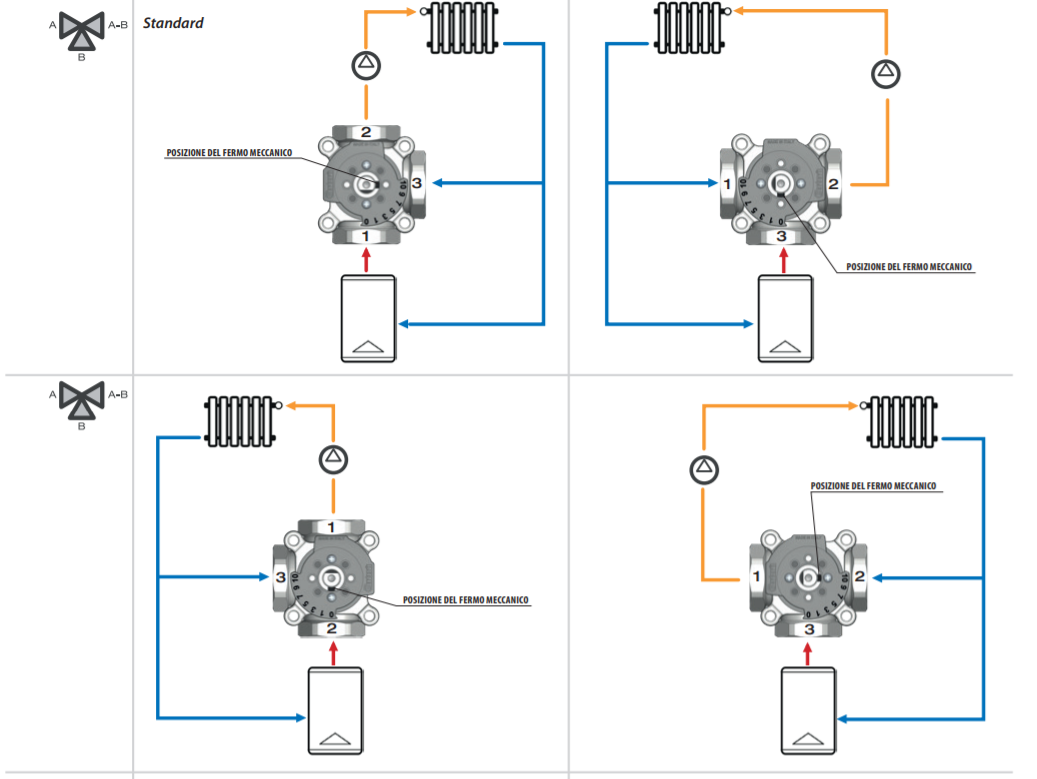

Кроме того, схемы подсоединения различаются конструкцией и направлением теплоносителя в приборе, бывают:

1. L-образные — изделие оборудовано двумя отверстиями с боку и одним круглым снизу корпуса. Нагретая жидкость подаётся в боковой вход, а охлаждённая — в нижний. После смешивания, вода перемещается в ветки пола через другое боковое отверстие.
2.  T-образные — оба потока, холодный и горячий, попадают в смеситель через боковые входы. Смешанный теплоноситель отправляется в пол по центральному нижнему выходу.

Определяясь со схемой для монтажа трёхпозиционного клапана, следует учитывать — как она впишется в обвязку магистрали.

Автоматические клапаны

Управление трехходовым краном по умолчанию выполняется вручную, для чего используется вывод штока с одной из сторон крана с поворотной ручкой или гайкой. Однако не всегда удобно пользоваться таким вариантом.

Процесс настройки мощности контура с помощью трехходового клапана не линейный и зависит от температуры обратки, подающей магистрали и мощности теплоотдачи. Если говорить проще, то ручным управлением определяется исключительно пропорция, в которой смешивается вода из разных линий, температура на конечном участке при этом может меняться достаточно долго и не всегда равномерно.

Эффективно управлять клапаном можно автоматически с помощью сервоприводов или специальных гидродинамичных и пневматических термостатных головок, которые смогут быстро и постоянно менять настройку трехходового кран в зависимости от температуры на выходе.

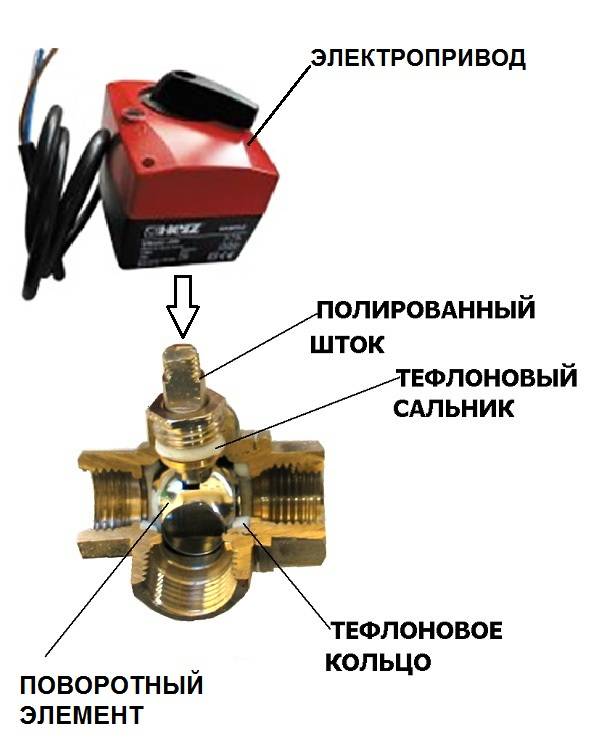

С электроприводом

Сервопривод является прямой аналогией ручному управлению, только сигнал к действию дает не человек напрямую, а электронный блок управления. Это двигатель, способный проворачивать шток и изменять его позицию в зависимости от пришедшего управляющего сигнала.

Практически любой трехходовой клапан с ручным управлением можно оборудовать сервоприводом, однако лучше использовать специальные конструкции, обладающие компактными размерами и оптимизированными для установки электропривода.

Блок управления ориентируется по показаниям температуры на выходе клапана в целевом контуре или же на температуру подающей линии и обратки для вычисления оптимальной настройки.

Как только получено нужное значение на сервопривод приходит управляющий сигнал, и он меняет положение штока или поворот шара внутри крана. Естественно без электронного блока управления использовать сервоприводы попросту бессмысленно.

Преимущество сервоприводов в возможности максимально автоматизировать работу системы отопления. При включении автоматики в систему «Умный дом» появляется возможность даже устанавливать параметры обогрева со своего мобильного гаджета.

С терморегулятором

Автоматическое регулирование трехходового крана достаточно доверить пневматическому или гидродинамическому термостату. Это механический способ управления. Используется термоголовка, наполненная жидкостью или газом, сильно реагирующим на изменение температуры окружающей среды. Основная реакция – это изменение объема.

Термоголовка соединена посредством канала с поршнем и подвижным клапаном трехходового крана. При изменении объема термочувствительной среды изменяется и установка крана.

Трехходовые краны с терморегуляторами требуют тщательной предварительной настройки

После установки важно определить предельные значения температуры в точке измерения и привязать к ним крайние положения крана, тем самым определяя диапазон регулировки

Установка целевой температуры контура с радиаторами или теплого пола производится вручную, регулируя давление в термоголовке. Далее при изменении значения текущего нагрева уже автоматически регулируется пропорция для смешения горячей воды и обратки в трехходовом кране.

Трехходовые краны с терморегулятором востребованы там, где необходимо снизить энергозависимость отопления или же снизить общую стоимость монтажа, так как они дешевле устройств с сервоприводами и не требуют дорогого контроллера для своего функционирования.

Особенности выбора и монтажа

Трехходовой кран для систем отопления должен соответствовать по диаметру трубам отопления. Обычно этот параметр изменяется от 20 до 40 мм. Если подходящего размера не нашлось, то стоит дополнительно приобрести переходники

Важно учитывать еще и пропускную способность трубы. Если арматура приобретается для обустройства системы теплого пола, можно подключить сервопривод

Правильно осуществить монтаж помогут стрелки на корпусе, они указывают на направление потока

При сварочных работах важно исключить нагрев элемента. Нужно подобрать место таким образом, чтобы в будущем к крану был обеспечен легкий доступ

Когда он работает с теплоносителем с примесями, важно дополнительно установить фильтры.

Трехходовой кран с электроприводом может располагаться вертикально или горизонтально, это не имеет значения

Важно соблюсти лишь направление потоков. При установке сварной конструкции нужно исключить попадание отходов на внутренние поверхности

Это предотвратит заедание механизма, а также скапливание окалины и примесей.

Принцип работы

Чтобы запустить работу механизма, к нему нужно присоединить два патрубка для подвода холодной и горячей воды. Для успешного подключения следует изучить схему трехходового крана, на которой отображены различные стрелочки и направляющие. Горячая вода, которая идет от котла, является основным теплоносителем, а холодная – оставшейся отработкой.

Системы могут отличаться положением и способом

Между обоими отверстиями с подводами к потокам находится вентиль, обеспечивающий регулировку подачи воды. В зависимости от положения и способа подключения система может:

• смешивать два потока с водой в один;
• разделять одну линию на два выхода.

В простой конфигурации радиатор подключен к котлу последовательным или параллельным образом. Выполнить настройку каждого элемента по отдельности невозможно, поскольку меняется только температура жидкости в котловом резервуаре.

Если же есть желание регулировать каждую батарею, систему нужно оснастить байпасом, а также регулирующим игольчатым краном, который позволит регулировать объемы жидкости, проходящей через него.

Задача байпаса заключается в сохранении общего сопротивления установки для предотвращения сбоев в работе насоса. К сожалению, такой подход требует больших затрат и сложного монтажа, поэтому он не пользуется особой популярностью.

Эффективность работы и конечные показатели КПД могут зависеть от расположения вентиля. Если он открыт наполовину, то выходящий поток воды будет обладать средней температурой. Если же вентиль открыт полностью, то температурный показатель достигнет максимальной отметки. При его полном закрытии выходящим потоком подается только холодная вода.

https://youtube.com/watch?v=zvZTPoZ5P4M

Автоматическое регулирование системы отопления

Регулирование вручную имеет свои отрицательные стороны: неточность и длительность. Поворот крана осуществляется с помощью ручки или гайки. Для эффективного управления отоплением применяется автоматическое регулирование. Различают регулирование с электроприводом и терморегулятором.

С электроприводом

Принцип работы заключается в подаче сигнала от датчика температур на регулятор сервомотора. С помощью задатчика задаётся температурный режим всего дома или отдельных помещений.

Сигналы от датчика и задатчика поступают в регулятор, где производится сравнение заданной температуры с температурой в помещениях. От регулятора сигнал передаётся на регулирующий орган — сервопривод трёхходового крана. Сердечник крана поворачивается в нужное положение для обеспечения заданного температурного режима.

Сервопривод можно установить на любой кран, но лучше использовать готовую компактную установку. Без электронного регулирования применение сервомотора не имеет смысла. Современные программы «умный дом» позволяют регулировать температуру в комнатах посылая команду с телефона или компьютера владельца.

С терморегулятором

В этом случае применяется механический способ управления с использованием пневматического или гидродинамического термостата. Термоголовка термостата заполняется жидкостью или газом, объём которого изменяется в зависимости от температуры окружения. Термоголовка соединяется с краном через канал, изменяя положение сердечника. Система требует точной предварительной настройки, зато дешевле электроприводов.

За что отвечает трехходовый клапан с терморегулятором

Этот клапан сужает проток воды, за счёт чего её количество уменьшается, а выходящее тепло подаётся в меньших размерах. Устройство отвечает за регулирование количества воды, для контролирования температуры в помещении или в полу.

Устройство

По внешним характеристикам трехходовой клапан для отопления с терморегулятором очень похож на обыкновенный тройник для разделения воды, но на самом деле все части этого «тройника» выполняют особые функции.

• Термоголовка с выносливым датчиком. С помощью такого прибора настраивают и регулируют температуру воды, поступающую в клапаны.
• Верхний тарельчатый и нижний тарельчатый клапаны необходимы для запуска механизма, так как они оптимизируют работу основных клапанов, перегоняя воду и тем самым, придавая ей необходимую температуру.
• Один клапан, через который в трехходовой клапан попадает горячая вода.
• Второй клапан, через который в устройство попадает холодная вода.
• Третий клапан, откуда с помощью работы верхнего тарельчатого и нижнего тарельчатого образуется вода той температуры, которая задана через терморегулятор.
• Камера разгрузки по давлению. Это оборудование контролирует давление воды в клапанах, увеличивая их работоспособность и разгружая их по давлению.
• Сальниковое уплотнение. Прибор гарантирует герметичность всей конструкции. Он необходим по причине того, что отсеки и обогревательный контур быстро выходят из строя из-за любой поломки в мелочи, поскольку вода «не любит», когда с ней обращаются халатно, и при удобном случае пытается вытечь из труб, затапливая окружающее пространство.

Принцип работы

Существует два вида конструкционного исполнения:

• седельный;
• поворотный.

От того, какой вид конструкции стоит на приборе зависит и принцип работы.

1. Если это седельный, то перемещение упирается в поступательное движение, где шток постоянно, то попадает в седло, то вылетает из него.

   Седло либо полностью закрывается штоком, либо только немного приоткрывает устье, выпуская воду. Тем самым седельный вид конструкции гоняет воду и регулирует количество выхода горячей или холодной жидкости из двух клапанов, одновременно перемешивая и передавая получившуюся по температуре и по количеству воду в отсек «смешения».

2. Если это поворотный, то регулятором становится не шток, а маленький шарик или сектор (часть сферы). Работает такое устройство, как обычный шаровой кран: шарик поворачивается, обеспечивая проход жидкости либо из отсека с горячей водой, либо из крана с холодной водой, как и при седельной системе, только вместо штока шар, который работает без седла на перекрытии двух клапанов. Из 3 клапана выходит смешенная вода, заданная по температуре через терморегулятор.

Температура, установленная через прибор, сохраняется в промежутке между двух отсеков с подачей горячей и холодной воды. При её изменении газ, находящийся в этом месте, начинает сужаться или расширятся, в зависимости от изменения параметров регулировки.

Этот газ надавливает на шток или на шар, приоткрывая один из клапанов, тем самым вытекает нужное количество воды и образуется новая температура, соответствующая заданной.

Виды приводов клапана

Типы приводов клапанов:

1. Клапаны прямого действия. Функционируют следующим образом: когда меняется температура, расширяющийся газ давит на шар, сектор или шток.

   Тут расположена термочасть трехходового клапана, однако, это оборудование присутствует не во всех приборах. Датчиком в таком приборе может выступать расположенный внутри трубопровода щуп.

2. Клапаны косвенного действия. Работают примерно так же, как и клапаны прямого действия, отличаясь лишь меньшим, но не менее важным функционированием.

Трехходовые термостатические смесительные клапаны:

1. Смесительный. У такого прибора 2 патрубка, один из которых выходной. Первый патрубок оснащён тёплой или горячей водой, а второй подключён к системе «обратки» т. е. в него возвращается вся остывшая вода, оставшаяся после предыдущего нагрева. При открытии обоих патрубков вода смешивается и под контролем терморегулятора устанавливается нужная температура для выхода. Далее вода распространяется по всему контуру.
2. Разделительный клапан — это прибор, который работает обратно смесительному, не соединяя воду в одну струю через выход, а, наоборот, разделяя целую смесь воды разной температуры на горячую или холодную. Для такого вида есть один вход и два выхода. Конструкцию используют в ванных комнатах, при необходимости наличия горячей только из одного крана и холодной только из другого крана.

Принцип работы

Трехходовой кран для отопления имеет вид тройника, в котором посредством запорного механизма осуществляется перераспределение воды в системе. Этот элемент устанавливается там, где требуется регулировка подачи тепла, а температура воды при этом должна быть увеличена или уменьшена.

В этом случае в качестве примера можно рассмотреть вариант, когда теплоноситель, двигаясь по длинной системе отопления, имеет более высокую температуру в начале пути. Это становится причиной интенсивного нагревания батареи, помещения перегреваются, но для устранения этой проблемы можно использовать трёхходовой клапан.

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

1. Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
2. С постоянным гидравлическим режимом.
3. С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

• По принципу действия этот вид делится на два подвида:
• Смесительные.
• Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

1. Современный трехходовой кран делится на два типа по способу управления:
2. Ручной.
3. Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Особенности трехходового смесительного клапана

Трехходовой смесительный клапан с терморегулятором для теплого пола

Трехходовой смесительный клапан обеспечивает работу водяного теплого пола в комфортном режиме. Запорный элемент смешивает горячий теплоноситель, поступающий из котла с холодной водой из обратного контура. Трехходовой кран, несмотря на свою универсальность, имеет несколько недостатков.

Читать также: Термоклапан для радиатора отопления: установка и настройка

Так, например, при получении сигнала от термостата устройство для подачи теплоносителя из котла открывается полностью. Из-за этого вода с температурой в 85-90 °С поступает в систему теплого пола и может вызвать перегрев поверхности или разрыв трубопровода.

Кроме того, кран трехходового типа отличается более низкой по сравнению с двухходовым краном пропускной способностью, это приводит не к ровному, а к волнообразному графику колебаний температуры теплоносителя. Устройство приспособлено для систем с площадью обогрева более чем 250 кв. м.

Трехходовой кран изготавливается из бронзы или латуни, в его верхней части установлена шайба для регулировки потока, под которой располагается термочувствительный элемент. При работе клапана он прижимается к рабочему штоку, выходящему из корпуса. В штоке находится закрепленный конус, который герметично примыкает к седлу. Схема работы трехходового смесительного клапана проста – теплоноситель проходит через правый и фронтальный патрубки до тех пор, пока отметка температуры не повысится или не понизится до установленного значения. В процессе работы устройство сохраняет нужную температуру воды на выходе в рамках установленных пределов и подмешивает горячую или охлажденную воду из патрубков.

Если теплоноситель начинает остывать или нагреваться, то привод прижимается к штоку. В процессе перемещения конус отсоединяется от седла и открывает все три канала. Фронтальный входной патрубок перекрывается после того, как температурные показатели теплоносителя изменяются.

Читать также: Монтаж расширительного бака системы отопления: как установить

Трехходовые клапаны отличаются по типу внешнего привода. Они могут быть оснащены:

• Термостатическим приводом. Он производит нажатие на шток в процессе расширения находящегося в нем жидкого состава, который чувствителен к температурным изменениям. Большинство трехходовых клапанов, применяющихся в системах водяного обогрева пола, оснащаются именно таким видом привода.
• Термостатической головкой, которая содержит высокочувствительный термоэлемент, реагирующий на изменения температуры в воздухе помещения. Для осуществления регулировки трехходовой клапан оснащается наружным температурным датчиком. Датчик размещается в трубопроводе, по которому проходит теплоноситель. Такая регулировка наиболее точна.
• Электроприводом, которым управляет контроллер. К контроллеру непрерывно поступают данные о значении температуры теплоносителя в трубопроводе водяного пола. Если они изменяются, то трехходовой клапан, оборудованный сервоприводом, выполняет регулировку.
• Сервоприводом. В таком запорном механизме отсутствует контроллер, а управление краном происходит напрямую через привод на основании сигналов от температурных датчиков. Сервопривод в большинстве случаев комплектуется с кранами, которые оснащены секторным или шаровым распределительным элементом.
