Модели газовых проточных водонагревателей Бош

Способы зажигания газовой колонки

Как было сказано выше, существуют аппараты трёх типов розжига: ручным, пьезорозжигом и автоматическим

Какой бы ни была ваша колонка, очень важно знать правила её включения. Далее рассмотрим способы зажигания водонагревателя в зависимости от типа розжига

Колонка с ручным розжигом

Такие агрегаты уже давно устаревший вариант. Более того, они не слишком безопасны в использовании, требуют повышенного внимания к себе, на них влияют нестабильное водяное давление, внезапные затухания огня. В ассортименте современных магазинов колонки с ручным типом розжига не распространены, их не рекомендуют к установке. Однако, если у вас в помещении уже стоит данный водонагреватель, необходимо уметь осуществлять его запуск правильно. Вот какой алгоритм действий нужно выполнить, чтобы зажечь агрегат данного типа:

  1. Открутите кран, отвечающий за подачу воды в колонку.


Кран подачи холодной воды должен быть открыт

  1. Откройте кран, отвечающий за подачу газа в колонку.
  2. Возьмите спички/зажигалку и поднесите к фитилю (зажгите).


Поднесите спичку к колонке и зажгите её»

К колонкам старого (ручного) образца относят «Искру КГИ-56», агрегаты серий «Л», «ВПГ», «ГВА».

Колонка с пьезорозжигом

Приборы такого типа более распространены, они значительно легче и безопаснее в эксплуатации, чем предыдущие. Есть и недостаток: даже когда колонка не греет воду, тление фитиля в ней продолжается, что приводит к небольшому, но постоянному сгоранию газа, а значит, и его расходу. Чтобы избежать этого, придётся полностью выключать оборудование.

Процесс включения водонагревателя с пьезорозжигом проще, состоит он в следующем:

  1. Откройте кран, отвечающий за подачу газа в колонку.
  2. Нажмите на кнопку зажигания.


Нажатие кнопки приведёт к образованию искры. Фитиль загорается

Как видим, данные аппараты в использовании легче и безопаснее, их часто устанавливают в домах и квартирах. Пьезорозжиг имеется у таких моделей, как «Bosch WR 10-2P S», «Vaillant MAG 14-0/0 RXZ», «BAXI SIG-2 11p» и многих других.

Колонка с автоматическим розжигом

Современные и экономичные в эксплуатации – автоматические газовые водонагреватели. Они являются наиболее безопасными и простыми, внешне также привлекательны и способны украсить интерьер. На сегодняшний день в магазинах можно встретить большой ассортимент данной техники на любой вкус. В агрегате с авторозжигом (его ещё зовут электронным) присутствуют различные датчики, контролирующие горение. В момент перекрытия крана с горячей водой автоматически гаснет и фитиль. Включить такую колонку проще простого: нужно лишь открыть кран. Остальное – дело техники.


Включение данной колонки происходит автоматически при открытии горячей воды

Колонки с автоматическим розжигом имеют лишь один, для многих очень существенный недостаток, – это цену. Такая техника дороже, чем аппараты с другими типами розжига, но цену их полностью оправдывают качество, надёжность и безопасность. Среди электрических колонок есть такие модели, как «Mizudo ВПГ-3-11», «BOSCH WRD 10-2G23», «Gorenje GWH 10 NNBW», «Ariston Fast Evo 11B», «Neva 4510» и прочие.

Подготовительные работы

Несмотря на то, что к каждой колонке «Селена», «Вектор», «Бош», «Нева» идут инструкции с указанием проведения настроек, не всем пользователям они понятны. Одна ошибка в начале — и техника функционирует не так, как надо.

Работы начинаются с регулировки воды. Если не сделать этого сразу, потом все установки будут неточными. Поток должен быть минимальным. Номинальные значения указаны в документах, однако они общие: 6, 10, 12 литров.

Как настроить регулятор горячей воды:

  • Откройте на полную мощность горячий смеситель. При подключении к нескольким точкам забора откручивать можно только один вентиль.
  • Используя переключатель воды, установите нужное значение.
  • Закрутите кран.

Следуйте рекомендациям специалистов:

  • Дождитесь, когда в магистрали снизится давление, но колонка все еще будет включаться.
  • Поверните ручку водного тумблера на максимальное положение.
  • Газовый регулятор переводите к минимальной отметке, пока температура вас не устроит.

Чтобы закончить приготовления, нужно отрегулировать подачу газа. Снова загляните в техпаспорт, узнайте минимальное значение для вашей модели.

  • Поверните тумблер на минимум.
  • Откройте газовый кран. В моделях «Аристон», «Электролюкс» это нужно делать после подключения к сети. В нагревателях «Оазис», Dion, «Бош», «Юнкерс» — после установки элементов питания (батареек).
  • Откройте горячий вентиль — колонка начнет работу.

Критерии выбора водонагревателей

Типы водонагревателей

Есть 2 типа водонагревателей: накопительный и проточный.

Накопительный имеет резервуар для воды в виде бака, который не только нагревает воду до нужной температуры, но и поддерживает ее. Изнутри баки покрывают теплоизоляционным материалом, дабы свести к минимуму работу ТЭНа, что, в свою очередь, сэкономит электроэнергию.

Установка водонагревателя довольно простая, так как агрегат работает от однофазной сети при напряжении 220-230 В.

Накопительные устройства отлично справляются со своей работой даже при напоре воды 1 атм.

Есть 2 способа подключения накопительного бака:

  1. Напорный – подключение происходит непосредственно к водопроводу.
  2. Безнапорный – подключение к водопроводу осуществляется с использованием насоса.

Проточный водонагреватель не имеет резервуара для воды. Нагрев происходит моментально, во время прохождения воды через колбу с нагревательным элементом. Колба помещена в корпус, который прикреплен к смесителю.

Температура воды регулируется уменьшением либо повышение напора.

Для установки проточных водонагревателей мощностью до 8 кВт будет достаточно однофазной сети. Но следует учесть, что данной мощности будет хватать лишь для получения теплой воды.

Для монтажа устройства мощностью выше 8 кВт, необходимо подключить отдельную линию с трехфазным электропитанием.

Проточные водонагреватели также могут быть напорными и безнапорными.

Типы нагревательных элементов

  1. Спиральный. Состоит из электрического провода, который обладает большим сопротивлением, и находится в изолирующей оболочке. Спираль используется в электрических водонагревателях. Отличается высокий КПД и быстротой нагрева.
  2. Трубчатый электронагреватель, он же ТЭН, состоит из нагревательной нити, которая находится в металлической трубке. Между нитью и трубкой находится изолирующий материал, который обладает высокой теплопроводностью. Несмотря на более низкий КПД и высокую подверженность к образованию накипи, ТЭНы отличаются долговечностью и небольшой чувствительностью на завоздушивание.Есть «сухой» тип ТЭНа, который также состоит из металлической трубки и нагревательной нити. Разница в том, что конструкция защищена специальной колбой, которая исключает контакт ТЭНа с водой, и снижает вероятность образования накипи.
  3. Теплообменник – это металлическая конструкция ребристой формы. Конструкция нагревается посредством сжигания газа в газовой колонке или косвенный способ – с использованием тепла, которое вырабатывает котел для отопления помещения.

Правила включения газовых водонагревателей

Как включить старую колонку спичками

Существует два основных типа водонагревателей, отличающихся устройством розжига. Все модели без исключения оснащены запальным фитилем, горящим постоянно. Первым жителям «сталинок» и «хрущевок» приходилось пользоваться колонкой с рычагами. Позже появились водонагреватели с встроенным пьезоэлектрическим поджигателем.

Пользоваться газовой колонкой старого образца следует осторожно. Несоблюдение правил, описанных в инструкции по эксплуатации способно стать причиной взрыва, утечки газа и выходу из строя оборудования

При включении газового водонагревателя проточного типа соблюдают следующие правила:

  • Проверка наличия тяги — перед включением следует убедиться, что углекислый газ сможет беспрепятственно покинуть помещение. Циркуляция воздуха проверяется с помощью полоски бумаги или зажженной спичкой.В корпусе колонки предусмотрено ревизионное отверстие. Поднесенный к нему лист бумаги должен пристать к корпусу водонагревателя. Язычок пламени должно втягивать в отверстие.

Зажечь старую газовую колонку не так и сложно. Выключение осуществляется в обратном порядке. Сначала выключается основная горелка, после этого перекрывается вода.

Как зажечь колонку с пьезоэлементом

На смену классическим колонкам с управлением, осуществляемым посредством рычагов, пришли модели с механическими переключателями в виде ручек. В корпусе предусматривался пьезорозжиг фитиля, позволяющий зажечь газовую колонку без спичек. Порядок розжига следующий:

  • Зажимается электроклапан — обычно хватает 15-20 сек., чтобы на фитиле скопилось достаточно газа для воспламенения.
  • Потребуется 2-3 раза нажать на пьезоэлемент. При правильно выставленном и исправном модуле достаточно один раз «щелкнуть» пьезоэлементом, чтобы разжечь фитиль.

Дальнейшие шаги такие же, как и в случае с колонкой, зажигающейся от спичек. При неисправности пьезоэлемента розжиг осуществляют от спичек.

Как зажечь колонку с электроподжигом

Те, кто пользовался автоматическими газовыми проточными и накопительными водонагревателями знают, что пользователю нет необходимо осуществлять сложные манипуляции, как в случаях с моделями старого образца. В современном газовом водогрейном оборудование установлена автоматика, дающая сигнал на включение при открытии крана горячей воды.

Искра появляется благодаря срабатыванию автоматического розжига, работающего от батареек или электросети. При условии исправности водонагревателя достаточно нескольких секунд, чтобы запустилось горелочное устройство и потребителю стала подаваться горячая вода.

Неполадки с розжигом

Системы розжига атмосферных нагревателей бывают двух типов, разберем их по отдельности:

  • ручная, с искрой от пъезоэлемента;
  • автоматическая с питанием от батареек.

Для справки. Наиболее современные модели колонок разжигаются в автоматическом режиме от энергии, вырабатываемой гидрогенератором. Тут все относительно просто: если не работает розжиг, то виной тому — слабый напор в водопроводе, либо вышел из строя сам генератор.

При ручном способе розжига иногда наблюдается такая неисправность газовой колонки, как выход из строя термопары. Тогда при отпускании регулятора или кнопки во время розжига только что горевший фитиль снова гаснет. Дело в том, что термочувствительный элемент должен нагреться от запальника, пока вы удерживаете рукоятку и подать ток на электромагнитный клапан. Последний будет удерживать механизм вместо вас, когда вы его отпустите. Если этого не происходит, то нарушен контакт в цепи или же термопара подлежит замене. Для выполнения данной операции лучше пригласить мастера.

Что касается систем автоматического воспламенения, то неисправности газовых колонок в процессе розжига не ограничиваются разрядом батареек, как это пишется на многих интернет-ресурсах. Кроме того, любая более-менее современная модель нагревателя, даже российского производства, оснащена электронным индикатором разряда батарей. Так что пользователь в курсе, когда подходит время их менять.

Аппарат даже не начнет процесс розжига запальника, пока не откроется кран горячей воды и в сети не появится требуемое давление. Когда его недостаточно, то колонка не подаст никаких признаков жизни. То же самое произойдет при недостаточном давлении газа или после отключения в результате срабатывания датчика тяги (пока он не остынет). С плохим давлением газа лучше бороться специалисту соответствующей службы, самостоятельно вам это сделать не удастся.

Поскольку мы рассматриваем внутренние неисправности колонки, то в качестве виновника слабого напора воды можем назвать засорившуюся сеточку на входе в водяной узел. Если же заряд элементов питания в норме, давления воды и газа достаточно, а нагреватель издает щелчки искрового разряда, но дело дальше не идет, то переходим к следующему разделу.

Как снять и прочистить запальник?

Свидетельства загрязнения запальной трубки: пламя запала самопроизвольно затухает; слабый язычок пламени поднимается вверх без смещения к горелке из-за недостаточного давления газа (если ослабло давление магистрального или баллонного газа, то запальник не причем).

Обратите внимание: перед тем, как заняться чисткой засоренного запальника газовой колонки Bosch, перепроверьте обязательно – закрыт ли газовый кран прибора!

Необходимые инструменты: плоская (минусовая) отвертка или тонкие плоскогубцы с загнутыми «губами» (утконосы)

Снимать запальную трубку следует достаточно осторожно, не продавливая рубашку теплообменника

Порядок демонтажа запальника водонагревателя:

  • Верхний конец. Нужно вытянуть вверх скобу, удерживающую развальцованный край запальной трубки на торце горелки. Слегка разожмите скобу, затем сместите вверх плоскогубцами-утконосами или подденьте отверткой до полного извлечения;
  • Нижний конец. Необходимо отжать края скобы, фиксирующей запальник;
  • Извлечение запальника. Освободив концы трубки, остается приподнять ее вверх и снять движением «на себя».

Для прочистки полости запальной трубки потребуется отрезок не слишком жесткой проволоки, на которой зажимается кусочек безворсовой ткани (к примеру, салфетки из микрофибры). Протягиваем самодельный «ершик» внутри трубки, после слегка постукиваем ей и продуваем.

Необходимо также почистить пружинку из вольфрама, имеющуюся с нижней стороны трубки. Это обеспечит быстрый поджег от пьезоэлемента. Наконец, требуется очистить от нагара форсунку в нижней точке подключения запальной трубки и электрод, расположенный перед верхним выводом трубки. Их следует протереть микрофиброй или иной безворсовой тканью.

Установка в колонку прочищенного запальника выполняется в порядке, обратном демонтажу. Если чистка выполнена эффективно, то пламени от зажженной запальной трубки видно почти не будет.

Как снять и прочистить запальник?

Свидетельства загрязнения запальной трубки: пламя запала самопроизвольно затухает; слабый язычок пламени поднимается вверх без смещения к горелке из-за недостаточного давления газа (если ослабло давление магистрального или баллонного газа, то запальник не причем).

Обратите внимание: перед тем, как заняться чисткой засоренного запальника газовой колонки Bosch, перепроверьте обязательно – закрыт ли газовый кран прибора!

Необходимые инструменты: плоская (минусовая) отвертка или тонкие плоскогубцы с загнутыми «губами» (утконосы)

Снимать запальную трубку следует достаточно осторожно, не продавливая рубашку теплообменника

Порядок демонтажа запальника водонагревателя:

  • Верхний конец. Нужно вытянуть вверх скобу, удерживающую развальцованный край запальной трубки на торце горелки. Слегка разожмите скобу, затем сместите вверх плоскогубцами-утконосами или подденьте отверткой до полного извлечения;
  • Нижний конец. Необходимо отжать края скобы, фиксирующей запальник;
  • Извлечение запальника. Освободив концы трубки, остается приподнять ее вверх и снять движением «на себя».

Для прочистки полости запальной трубки потребуется отрезок не слишком жесткой проволоки, на которой зажимается кусочек безворсовой ткани (к примеру, салфетки из микрофибры). Протягиваем самодельный «ершик» внутри трубки, после слегка постукиваем ей и продуваем.

Необходимо также почистить пружинку из вольфрама, имеющуюся с нижней стороны трубки. Это обеспечит быстрый поджег от пьезоэлемента. Наконец, требуется очистить от нагара форсунку в нижней точке подключения запальной трубки и электрод, расположенный перед верхним выводом трубки. Их следует протереть микрофиброй или иной безворсовой тканью.

Как настроить пламя газовой колонки

Ещё одним способом, как настроить газовую колонку, считается регулировка пламени. На корпусе полуавтоматов и автоматов расположена ручка, предназначенная для регулировки газа. С помощью нее повышается и понижается подача голубого горючего. Мощность устройства напрямую связана с этой деталью.

Как только пламя станет больше, расход газа будет выше и нагреваться вода будет лучше. Профессионалы советуют менять скорость передачи газа для верного настраивания горелки. Как только будет выбрана интенсивность горения, применяется ручка изменения напора воды. С той целью, чтобы поменять температуру горения, стоит изменить режим «Зима-Лето».

Регулировка запальника газовой колонки поможет понизить затраты газа в полуавтоматах. С помощью болта на запальной горелке настраивается фитиль. При проведении настроек стоит быть аккуратными. Если сильно уменьшить пламя запальника газовой колонки, устройство прекратит работу. При чрезмерном увеличении пламени, возникнет перерасход газа.

Алгоритм настройки газовой колонки

Настройка газовой колонки, особенно в первый раз — довольно кропотливый, но недолгий процесс. Тем более, в следующий раз повторить действия будет намного легче и быстрее.

Настраивать газовый водонагреватель нужно следующим образом:

  1. Во-первых, необходимо привести подачу воды к минимуму, который прописан в инструкции к каждой колонке, например, 6, 8 или 10 л/мин. При этом не следует забывать, что открывать нужно только кран горячей воды. После установки показателей кран перекрывают.
  2. Второй этап — выставление минимального положения у газа. Это поможет выполнить точные настройки именно под характеристики данного устройства. На данном этапе подключают электрику. Современные электронные модели имеют дисплей и производят регулировку автоматически.
  3. Теперь колонку можно запускать. Открывают горячий кран и замеряют температуру воды на выходе. Она должна быть выше в среднем на 25°C в сравнении с температурой на входе. Если разница существенно меньше или больше, следует отрегулировать газовую ручку или тумблер до того состояния, при котором будет получен указанный результат.
  4. Отрегулировать температуру поможет и рукоятка (тумблер) подачи горячей воды. Если ее поток усилить, то температура на выходе снизится. Если напор воды уменьшить, то она станет теплее.

При настройке важно помнить, что вода не может нагреться мгновенно, поэтому спешить не нужно. После каждого изменения параметров следует подождать и дать время жидкости нагреться или остыть

Обратите внимание! Специалисты не рекомендуют производить нагрев воды выше 55°C. Это связано с тем, что при слишком высокой температуре накипь начнет образовываться быстрее

В последствии она забьет теплообменник и узлы прибора.

Чтобы износ водонагревателя свести к минимуму, рекомендуется закрывать кран горячей воды постепенно. Это не позволит «перегрузить» теплообменник устройства.

Газовая колонка щелкает — как решить проблему

Причины, почему газовая колонка не греет воду

Устройство и неисправности газовой колонки с пьезорозжигом

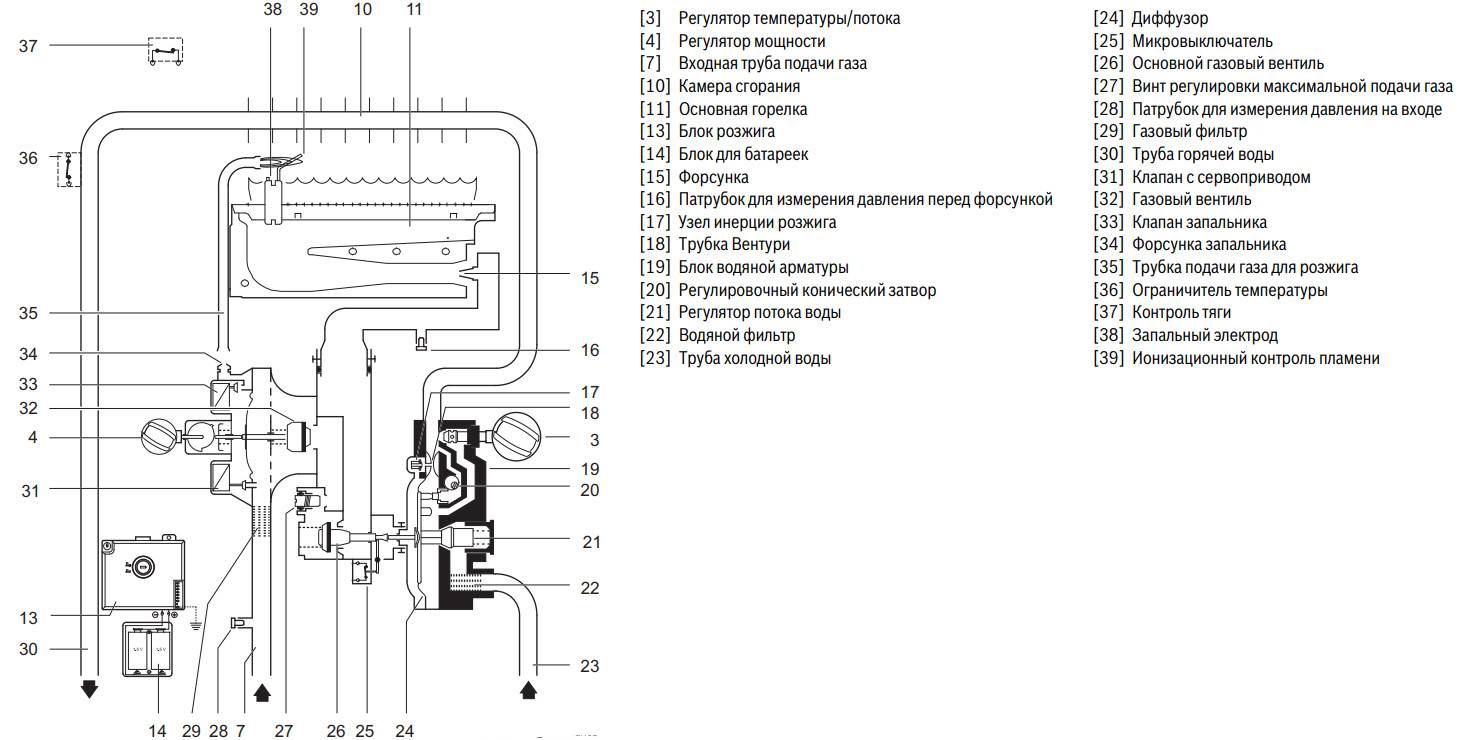

Устройство и принцип работы колонок Bosch

Все бойлеры делятся на два основных класса (по типу розжига), и несколько подклассов. Газовые проточные водонагреватели Bosch выпускаются в следующих модификациях:

  • Полуавтоматические колонки — в устройстве присутствуют две горелки: основная и запальная. Фитиль горит в постоянном режиме. При открытии крана ГВС запальник воспламеняет газ на основной горелке. Розжиг запальника осуществляется с помощью пьезоэлемента.
  • Автоматические колонки — включаются самостоятельно при открытии крана ГВС. Блок розжига продуцирует искру на горелочное устройство, воспламеняя газ. Автоматические газовые водонагреватели Бош в свою очередь делятся на две подгруппы:

    1. работающие от батареек;
    2. использующие для продуцирования искры гидрогенератор.

Кроме разделения по принципу розжига, колонки Bosch делятся на два класса по внутреннему устройству. Существуют водонагреватели с закрытой (турбо) и открытой (атмосферной) камерой сгорания. Турбированные имеют встроенные вентиляторы, нагнетающие воздух на горелку. В атмосферных бойлерах используется естественная конвекция воздушных масс.

Срок эксплуатации колонок Бош составляет 8-12 лет. На сроки эксплуатации влияет качество нагреваемой воды, соблюдение правил подключения и пользования, установленных производителем.

Больше информации о технических характеристиках водонагревателей можно узнать из таблицы:

Технические характеристики газовых колонок Bosch

Модель

Therm 2000 O W 10 KB

Therm 4000 O (NEW)

Therm 4000 S

Therm 4000 O

Therm 6000 O

Therm 6000 S WTD 24 AME

Therm 8000 S WTD 27 AME

WR10-2P S5799

WR13-2P S5799

WTD 12 AM E23

WTD 15 AM E23

WTD 18 AM E23

WR 10 – 2P/B

WR 13 – 2P/B

WR 15 – 2PB

WRD 10-2G

WRD 13-2G

WRD 15-2G

Мощность

Номин. тепловая мощность (кВт)

17,4

22,6

7-17,4

7-22,6

7-27,9

17.4

22,6

26,2

17,4

22,6

26,2

42

6-47

Номин. тепловая нагрузка (кВт)

20

26

20

26

31,7

20

26

29,6

20

26

29,6

48,4

Газ

Допустимое давление природного газа (мбар)

13

10-15

13

7-30

13-20

Допустимое давление сжиженного газа (бутан/пропан), (мбар)

30

30

50

Расход природного газа при макс. мощности (куб.м/час)

2,1

2,1

2,8

2,1

2,7

3,3

2,1

2,8

3,2

2,1

2,8

3,2

5,09

0,63-5,12

Расход сжиженного газа при макс. мощности (куб.м/час)

1,5

1,5

2,1

1,7

2,2

2,8

1,5

2,1

2,4

1,5

2,1

2,4

3,8

0,47-3,76

Подключение газа (R”)

1/2″

3/4

Приготовление горячей воды

Температура (C°)

35-60

38-60

Проток горячей воды при ΔT 50C° (л/мин)

2-5

2-7

2-5

2-7

2-8

2-5

2-7

2-8

2-5

2-7

2-8

Проток горячей воды при ΔT 25C° (л/мин)

10

4-10

4-13

4-16

4-10

4-13

4-15

4-10

4-13

4-15

2,5-27

Макс. давление воды (бар)

12

Подключение водопровода (R”)

1/2″

3/4”

3/4″/1/2″

3/4″/1/2″

3/4″/1/2″

1/2

Дымовые газы

Температура при макс. мощности (C°)

160

170

201

210

216

160

170

180

160

170

180

250

Массовый поток дымовых газов при макс. мощности

13

17

13

17

22

13

17

22

13

17

22

Диаметр дымовой трубы (наружный), (мм)

112,5

132,5

112,5

132,5

112,5

132,5

Общие характеристики

ВxШxГ (мм)

400 х 850 х 370

580 x 310 x 220

655 x 350 x 220

580 x 310 x 220

655 x 350 x 220

655 x 455 x 220

580 x 310 x 220

655 x 350 x 220

655 x 425 x 220

580 x 310 x 220

655 x 350 x 200

655 x 425 x 220

755 x 452 x 186

Вес (кг)

10

11

13

10.4

11,9

13.8

11

13

16

11,5

13,5

16,5

31

34

Газовая колонка какой фирмы лучше

  • Bosch. Немецкий гигант, который знаком даже людям, плохо разбирающимся в потребительской технике. Бренд Бош представлен более, чем в 150 странах мира. Корпорация из Германии владеет сотнями филиалов в разных государствах, а также собственными заводами, включая российские фабрики.
  • Neva. Как можно догадаться из названия, перед нами питерское предприятие. Производитель реализует в своей продукции актуальные технологии, что позволяет ему не отставать от зарубежных конкурентов. В дизайне их газовых проточных водонагревателей преимущественно преобладает классика, но также в ассортименте есть стильные колонки с рисунками.
  • Electrolux. Знаменитая шведская марка, предоставляющая до 3 лет гарантии на газовые водонагреватели собственного производства. Помимо высочайшего качества техника Электролюкс может похвастать разнообразием и стильным исполнением.
  • Ariston. Компания родом из Италии, начавшая работу ещё в 30-х годах прошлого столетия. Данный бренд лидирует на рынке отопительного и водонагревательного оборудования. Как и продукция Бош, техника Аристон доступна покупателям свыше 150 стран. Ассортимент итальянской фирмы обширен и постоянно пополняется.
  • Zanussi. Соотечественник Ariston, который в середине 80-х стал частью упомянутой ранее корпорации Electrolux. В ассортименте данной марки представлено много водонагревателей различных типов и характеристик. Качество у них всегда высокое. Правда на нашем рынке колонки Занусси появляются ограниченными партиями.

Подготовительные работы

Несмотря на то, что к каждой колонке «Селена», «Вектор», «Бош», «Нева» идут инструкции с указанием проведения настроек, не всем пользователям они понятны. Одна ошибка в начале — и техника функционирует не так, как надо.

Работы начинаются с регулировки воды. Если не сделать этого сразу, потом все установки будут неточными. Поток должен быть минимальным. Номинальные значения указаны в документах, однако они общие: 6, 10, 12 литров.

Как настроить регулятор горячей воды:

  • Откройте на полную мощность горячий смеситель. При подключении к нескольким точкам забора откручивать можно только один вентиль.
  • Используя переключатель воды, установите нужное значение.
  • Закрутите кран.

Следуйте рекомендациям специалистов:

  • Дождитесь, когда в магистрали снизится давление, но колонка все еще будет включаться.
  • Поверните ручку водного тумблера на максимальное положение.
  • Газовый регулятор переводите к минимальной отметке, пока температура вас не устроит.

Чтобы закончить приготовления, нужно отрегулировать подачу газа. Снова загляните в техпаспорт, узнайте минимальное значение для вашей модели.

  • Поверните тумблер на минимум.
  • Откройте газовый кран. В моделях «Аристон», «Электролюкс» это нужно делать после подключения к сети. В нагревателях «Оазис», Dion, «Бош», «Юнкерс» — после установки элементов питания (батареек).
  • Откройте горячий вентиль — колонка начнет работу.

Устройство и принцип работы

Компания Bosch выпускает газовые колонки нескольких видов.

  • Конструкция на батарейках. Горелку нужно будет включить при помощи электроподжига, а искру будет подавать особый электрод.
  • Устройство Bosch с пьезоподжигом. Нужно зажечь запальник простым нажатием кнопки. Колонка станет греть воду лишь после того, как хозяин дома откроет кран, из которого должна будет идти горячая вода.
  • Колонка, что может работать с гидрогенератором. Этот агрегат работает так же, как и на батарейках, только искра получается при помощи работы гидрогенератора.

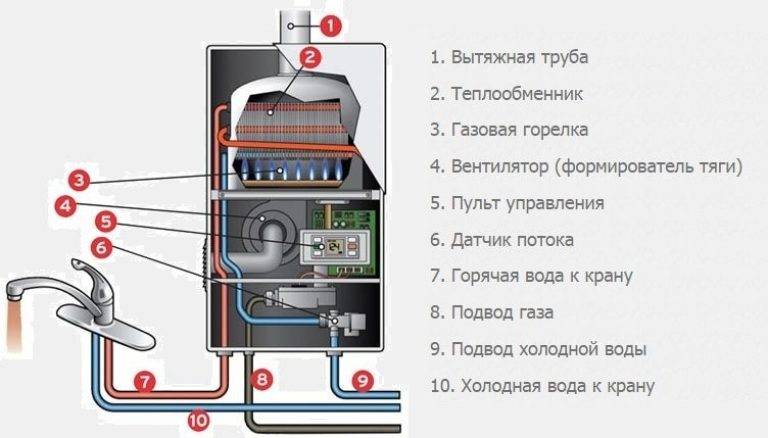

Газовые устройства имеют довольно сложное устройство. Перед тем как начать поиски нужной модели данного вида оборудования, сначала лучше узнать особенности ее конструкции.

Стоит выделить несколько главных рабочих компонентов изделий.

  • Корпус. Он производится при помощи штамповки из прочной листовой стали. Корпус имеет эмалевый слой защиты, который помогает агрегату долгое время выдерживать повышенные температуры, а также дарит устойчивость к различным повреждениям. Позади стенки корпуса закрепляются нагревательные элементы и детали кожуха, что закрывает «внутренности» колонки. А также на корпусе находятся элементы управления котлом.
  • Смотровое окошко. Оно выглядит как обычное отверстие, что расположено на передней стороне изделия и сделано для того, чтобы зрительно контролировать огонь горелки.
  • Система управления. Этот узел имеет два отдельных регулятора – для напора и для температуры жидкости. Котлы производятся с регулированием напора воды, которая производится при повороте ручки – увеличить показания можно покрутив по часовой стрелке, а уменьшить – против нее. Уровень горения пламени можно установить, используя ползунковый регулятор.
  • Магистрали входа и выхода. Подача и воды, и топлива будет осуществляться с помощью штуцеров с резьбовым соединением.
  • Дымоход. Вывод газа, что уже отработал, идет через патрубок, который находится вверху изделия. Диаметр патрубка будет напрямую зависеть от работоспособности прибора и имеет параметры от 10 до 15 см.
  • Узел для контроля над тягой. Этот элемент выглядит как датчик. Он будет мониторить уровень имеющейся тяги. В случае ее понижения автомат незамедлительно отключит агрегат.
  • Газовый узел. Сюда входят горелка и запальник, особая камера для сгорания, специальный редуктор и все нужные элементы для розжига.
  • Водяной узел. Здесь присутствует теплообменник, выпущенный из трубы в форме змеевика, и прочные патрубки для переноса и выхода жидкости.

Изделия должны иметь средства контроля над уровнем давления напора жидкости в системе. При его понижении до критических параметров должно происходить автоматическое отключение нагревательного элемента.

Принцип функционирования газового устройства идет по следующей схеме:

  • как только открываются краны с горячей водой, в теплообменник попадает необходимый теплоноситель;
  • в это же время происходит поджигание нагревательной горелки от запальника;
  • проходя по змеевику, вода прогревается за счет тепла, что выделяется в огромном количестве при сгорании топлива;
  • быстрое нагревание происходит при помощи передачи тепла на большой скорости из-за высокого уровня теплопроводности применяемых материалов;
  • отработавшие свое газы будут выходить под воздействием дымоходной тяги.

Концерн Bosch предлагает на выбор водонагревательные изделия с различными подвидами поджига.

Именно поэтому проточные изделия подразделяются на 2 класса.

  • Поджиг автомат. Возгорание топлива в горелке происходит в одно время с открытием кранов с горячей жидкостью.
  • Поджиг полуавтомат. Воспламенение топлива в камере для сгорания идет от запальника, который нужно сначала зажечь.

В маркировках агрегатов бренда Bosch есть индексы из букв, что обозначают разновидность системы поджигания, а именно:

  • «P» – пьезорозжиг;
  • «B» – электрический розжиг;
  • «H» или «G» – розжиг от гидрогенератора.

Что загрязняет газовую колонку «Бош»?

Причины загрязнения проточного водонагревательного прибора связаны с его функциями и принципом действия:

  • Проточное поступление воды. Колонка нагревает протекающий через ее теплообменник поток воды, который приносит вместе с собой минеральные включения. В результате на стенках теплообменника и труб прибора оседает и постепенно увеличивается засоряющий налет.
  • Горение газовой горелки. При неполноценном сгорании газа (см. причины ниже) образуется нагар и сажа. Последняя забивает ребра теплообменника и дымоход, еще больше ухудшая сгорание газового топлива и замедляя нагрев воды.
  • Низкое качество водопроводной воды. Из-за жесткости водопроводной воды в ходе ее нагрева из состава выделяются соли, которые в виде накипи откладываются внутри труб и теплообменника. Чем толще слой накипи, тем уже просвет трубы и тем хуже она пропускает воду.

Помимо растворенных в воде солей магния и кальция, в ней содержатся механические примеси от ржавеющих труб. Они также участвуют в постепенном заращивании трубного канала в теплообменнике совместно с накипью.

Что касается сажи, то ее активному образованию способствуют повышенное давление на горелке, слабая тяга дымохода (малая высота, щели, отсутствие термоизоляции и др.), недостаток приточного воздуха (окна пвх герметичны, а приточного клапана нет).

Отложению сажи также способствует использование принудительной вытяжки в помещении с работающим водонагревателем (вызывает недостаток кислорода), запыленность помещения (пыль поступает на горелку, из-за чего полноценного сгорания газа не происходит).


Фильтры и магнитные уловители, точная настройка горелки и воздушной тяги замедлят процесс засорения колонки, однако не исключат его полностью

Поскольку образование накипи идет интенсивнее при прогреве воды свыше 60оС, некоторые владельцы немецких водонагревателей задают низкую температуру прогрева горелки. Однако вследствие этого происходит постепенное зарастание рабочих полостей теплообменника зеленоватым налетом от конденсата.

В итоге отвод дымовых газов ухудшается, что способствует ускоренному формированию сажи. Забитый сажей теплообменник воду греет совсем плохо – сажа является хорошим теплоизолятором.

Газовые колонки Bosch Therm 6000 O газовый проточный водонагреватель WRD 10 13 15 2 G

Инженерный отдел компании Бош снабдил газовую колонку Therm 6000 O встроенным генератором. Технологическое решение HydroPower – современный блок розжига освободил человека от участия в процессе разжигания аппарата, и сделал эксплуатацию модели полностью автоматизированной.

Проток воды после открытия крана начинает вращение небольшой турбины, которая дает импульс гидрогенератору. Тот в свою очередь генерирует электрический ток, который подает его на электронный блок устройства и производит электрический разряд способствующий запуску газовой колонки Бош.

Внутри отечественного рынка, мы можем встретить три модификации: WRD 10-2G, WRD 13-2G, WRD 15-2G, где первое цифровое обозначение указывает на максимальную измеряемую в литрах производительность протока жидкости в минуту.

Небольшой, но многофункциональный экран расположился на панели управления, отображает температуру или информирует кодовым обозначением о выявленной ошибке работы устройства. Необходимое значение температуры задается механическим регулятором и в автоматическом режиме поддерживается на протяжении всего срока эксплуатации.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
