Стеклопластиковые трубы: размеры и классификация

Общие характеристики стеклопластика

Стеклопластик – пластический материал, в составе которого есть стекловолокнистые компоненты и связующий наполнитель (термопластичные и термореактивные полимеры). Наряду с относительно невысокой плотностью стеклопластиковые изделия отличаются хорошими прочностными качествами.

Последние 30-40 лет стеклопластик массово применяется для изготовления трубопроводов разного назначения.

Полимерный композит является достойной альтернативой стекла, керамики, металла и бетона при производстве конструкций, рассчитанных на эксплуатацию в экстремальных условиях (нефтехимия, авиация, добыча газа, судостроение и т.п.)

Магистрали сочетают в себе качества стекла и полимеров:

1. Малый вес. Средний вес стеклопласта составляет 1,1 г/куб.см. Для сравнения, этот же параметр по стали и меди гораздо выше – 7,8 и 8,9 соответственно. Благодаря легкости, облегчаются монтажные работы и транспортировка материала.
2. Коррозийная стойкость. Составляющие композита имеют низкую реакционную способность, поэтому не подвергаются электрохимической коррозии и бактериальному разложению. Это качество – решающий аргумент в пользу стеклопласта для подземных инженерных сетей.
3. Высокие механические свойства. Абсолютный предел прочности композита уступает показателю стали, но параметр удельной прочности значительно превосходит термопластичные полимеры (ПВХ, ПНД).
4. Атмосферостойкость. Диапазон граничных температур (-60 °С..+80 °С), обработка труб защитным слоем из гелькоута обеспечивает невосприимчивость к лучам УФ-диапазона. Кроме того, материал стоек к ветру (предел – 300 км/ч). Некоторые производители заявляют о сейсмостойкости трубной арматуры.
5. Огнеупорность. Негорючее стекло – главный компонент стеклопласта, поэтому материал трудновоспламеняем. При горении не выделяется отравляющий газ диоксин.

Стеклопластик имеет низкую теплопроводность, что объясняет его теплоизоляционные качества.

Недостатки композитных труб: подверженность абразивному износу, образование канцерогенной пыли вследствие механической обработки и высокая стоимость в сравнении с пластиком

По мере истирания внутренних стенок оголяются и обламываются волокна – частицы могут попадать в транспортируемую среду.

Галерея изображений

Фото из

В изготовлении стеклопластиковых труб используется стекловолокна и связующие компоненты: термопластичные и термореактивные полимеры. В итоге получается прочный и устойчивый к внешней агрессии материал с относительно невысоким удельным весом

Производят трубы из стеклопластика методом литья или непрерывной намотки. Технология изготовления зависит от назначения и предстоящих эксплуатационных условий

Для устройства коммуникационных и транспортирующих систем разной степени сложности выпускают стеклопластиковые трубы различных диаметров. Из них собирают как магистральные линии, так и ответвления

Стеклопластиковая длинномерная продукция гораздо устойчивее к агрессивным и абразивным средам, чем чугунные или стальные трубы, потому активно используются в промышленности

В химической, фармакологической, пищевой, нефте- и газоперерабатывающей промышленности стеклопластиковые трубы нашли высокий спрос и активное применение

Стеклопластик используют в сооружении всех видов коммунальных систем. Они подходят для сооружения водопровода, вентилирования, отопления, водоотведения. Служат кожухом в подземной прокладке электро- и прочих коммуникационных линий

Трубы из стеклопластика пригодны как для наземной, так и для подземной прокладки. Они не нуждаются в устройстве дополнительной защиты

Размеры и конструкция стеклопластиковых труб унифицированы. Их соединение производится способом, предусмотренным для других видов труб в определенной сфере

Веские плюсы труб из стеклопластика

Изготовление труб по методу непрерывной намотки

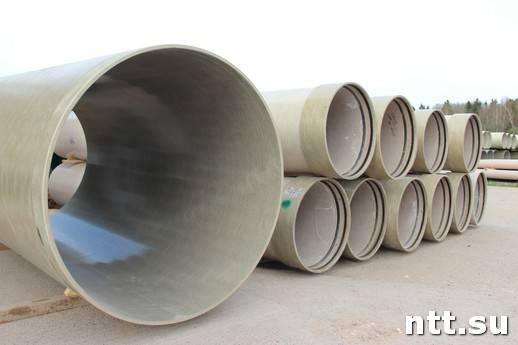

Стеклопластиковые изделия различных диаметров

Транспортировка абразивных и агрессивных сред

Стеклопластиковый трубопровод на предприятии

Раструбное соединение в системе водоотведения

Открытая прокладка труб на опорах

Использование фланцевого соединителя

Это интересно: Как поставить хомут на трубу + как можно сделать хомут самостоятельно

Армированные трубы для теплопроводов

Современные материалы для изготовления труб — полипропилены на сегодняшний день повсеместно применяются для различных трубопроводных систем.

Они доступны, просты в монтаже, гигиеничны. Но у них есть один существенный минус: под постоянным воздействием высоких температур и высокого давления, особенно, если они действуют одновременно, они быстро деформируются и изнашиваются.

Такие трубы чрезвычайно подвержены линейному расширению, т.е удлинению и провисанию при перепадах температур, поэтому использовать их в отопительных системах не всегда целесообразно.

Для того чтобы увеличить срок службы труб и их износостойкость и сократить коэффициент температурного расширения применяют метод армирования, т.е. укрепления стенок более термостойкими материалами, которые создают внутри трубы прочный каркас, и не дают ей удлиняться.

Варианты соединения элементов трубопровода

Существует несколько способов прокладки систем из стеклопластиковых труб:

1. Применение раструбного изделия отличается простотой проведения работ – это вариант последовательного монтажа, при котором одну трубу помещают в раструб другой.
2. При использовании фланцевого соединения стеклопластиковая трубная продукция имеет на торцах фланец (специальное кольцо) с отверстиями, предназначенными под крепежные детали.
3. Монтаж стеклопластиковых труб при помощи муфтовых соединений предусматривает прокладку трубопроводов с применением съемных и неразъемных элементов. К последнему виду относится муфта, которую фиксируют клеящими составами.
4. Бугельное соединение считается разновидностью муфтового, но оно разъемное и его после монтажа стягивают болтами.

Особенности появления стеклопластиковых труб

Изготовление такого рода труб возникло еще в 50-х годах прошлого столетия, поскольку именно тогда производство эпоксидных смол обрело промышленные масштабы. Данная технология, равно как и любая другая новинка, поначалу особой популярностью не пользовалась: у людей не было опыта применения стеклопластика, более того, традиционные материалы (такие как алюминий или сталь) стояли относительно недорого.

Однако лет через 10-15 ситуация кардинальным образом изменилась. По какой причине?

1. В первую очередь, это объясняется тем, что стоимость стали и цветных металлов заметно возросла.
2. Насосно-компрессорные трубы из стеклопластика имели преимущество перед стальными – весили они немного и отличались при этом устойчивостью к коррозии (трубы никак на страдали от продолжительного контакта с соленой водой чего об их «конкурентах» сказать нельзя).
3. Еще одна причина, которая во многом касается предыдущей – начала развиваться коммерческая разработка газовых/нефтяных месторождений.
4. И, наконец, изменилась и сама производственная технология – теперь стеклопластиковые трубы обходились дешевле и становились все более прочными.

Вполне очевидно, что долго ждать результатов не пришлось – уже к концу шестидесятых компания «Амерон» из США ворвалась на рынок стройматериалов с качественными стеклопластиковыми трубами повышенного давления. Вначале продукция компании завоевала Северную Америку, а потому перешла и на ближневосточный рынок. Уже в восьмидесятые годы «в игру» вошли европейские страны, еще спустя некоторые время – и Советский Союз.

Алюминий с внутренней стороны трубы

Такой метод армирования полипропиленовой трубы является одним из решений по устранению внешних вздутий. Хотя при таком методе все равно есть потенциальный риск возникновения вздутия слоев, с разницей только в том, что этого не будет видно пользователю. С такими небольшими вздутиями система продолжит работать и дальше.

Достоинства армирования алюминием с внутренней стороны:

Слой полипропилена между армировками довольно большой и ему гораздо тяжелее вздуться.

Недостатки армирования алюминием с внутренней стороны:

Возможное схлопывание слабых участков полипропиленовой трубы внутрь если допустить ошибку во время проектирования или эксплуатации системы. что повлечет за собой нарушение работы и возможно целостности системы.

Виды и особенности композитных труб

Трубы из композитных материалов изготавливают, используя специальное волокно, пропитанное специфичной смолой. Соответственно, выделяется несколько видов изделий в зависимости от веществ, из которых их производят:

• Стекловолокно – наиболее доступный и недорогой материал, механические характеристики которого зависят от степени армирования, т.е. укладка волокон осуществляется либо вдоль оси, либо вокруг нее. Трубы можно использовать в различных сферах в зависимости от толщины стенок и набора смол, включенных в состав сырья;





















• Углеродное волокно – этот дорогостоящий материал не доступен для широкого круга потребителей, зато в силу высокой прочности и упругости его используют в космической сфере;

• Базальтовое волокно – при его соединении с пластиком и добавлении эпоксидных смол удается получить упругую, прочную и водостойкую трубу.

Для производства композитных труб используют не только эпоксидные, но и полиэфирные, фенольные смолы. Выбор материала и методики напрямую зависит от того, в какой отрасли и при каких условиях будет использоваться трубопровод. При покупке стоит учитывать этот момент, изучая документацию на трубы.

Разновидности

Для воплощения различных инженерных проектов существует несколько разновидностей стеклопластиковых изделий. Они отличаются по прочности, долговечности, области применения и, как следствие, конечной стоимости.

Рекомендуем ознакомиться: Варианты и рекомендации по изготовлению изделий из профильных труб

В первую очередь, на прочностные характеристики трубы влияет вид и концентрация смол, добавляемых в смесь в процессе производства. Технология допускает применение изофталевой, ортофталевой, бифенольной смолы. Это повышает устойчивость к солям, кислотам и щелочным соединениям.

Также, прочностные характеристики трубы повышают путем увеличения количества слоев:

• Однослойная труба. Производится посредством намотки из чистого композитного материала. Отличается малой стоимостью и сравнительно низкими эксплуатационными характеристиками.
• Двухслойная труба. Имеет дополнительную внешнюю оболочку, защищающую изделие от механических повреждений, разрушительного воздействия ультрафиолета, иных агрессивных сред.
• Трехслойная труба. Каждый слой полимера покрывается защитной оболочкой из полиэтилена. Слои стыкуются между собой способом высокотемпературной полимеризации. Слой, расположенный в центре, является силовым. Его задача – усилить прочность изделия.

Выбирая стеклопластиковые трубы для реализации того или иного проекта, стоит акцентировать внимание на некоторых важных моментах:

• Материал трубы не должен иметь вкраплений посторонних элементов.
• Поверхность должна быть идеально ровной и гладкой, без вмятин и вздутий.
• Край каждого изделия не должен иметь расслоений и трещин – это явный признак брака.

Армирование стекловолокном

По своим техническим характеристикам такой вариант не уступает предыдущим изделиям. Использование стекловолокна позволило упрочнить трубу без потери эластичности. Трубы, армированные стекловолокном, более удобны в плане монтажа. Они не нуждаются в дополнительной зачистке, что значительно упрощает рабочий процесс. Из недостатков можно отметить, что сэкономить на креплениях стеклопластиковых труб вряд ли удастся. Если оставлять слишком длинные участки, в процессе эксплуатации трубопровод будет провисать.

Трубы, армированные стекловолокном, можно узнать по маркировке PPR-FB-PPR. Изделия представляют собой трёхслойную конструкцию, где внешний и внутренний слой выполнены из пластика, посередине находится прослойка из стекловолокна.

Что такое армированные полипропиленовые трубы

Уходят в прошлое системы коммуникаций жизнеобеспечения, в которых используются металлические трубы. Несмотря на то, что металлические расходные материалы отличаются высокой прочностью и достаточно надежны в эксплуатации, дороговизна материала и сложный монтаж повлияли на то, что интерес к подобным материалам заметно ослаб на бытовом уровне. В качестве альтернативы металлическим трубам потребитель сегодня ориентируется на армированные синтетические расходные материалы.

В процессе изготовления изделий полипропилен усиливается добавлением в структуру специальных компонентов. В итоге, на выходе мы имеем совершенно другой, качественно новый расходный материал — армированные полипропиленовые трубы. Армирование представляет собой традиционный способ механического укрепления коммуникаций. За счет включения в состав полипропиленового канала синтетических волокон в виде оплетки, удалось существенно повысить прочность и жесткость материала. Армирование выполняется, как в середине самого изделия, так и на внутренней части. Внутреннее армирование встречается крайне редко, а вот включение в структуру готового изделия  дополнительно срединного слоя стекловолокна  — технология достаточно распространенная.

Придя на смену металлическим трубам, полипропиленовые армированные расходные материалы кардинально изменили всю технологию укладки трубопроводов системы теплоснабжения. Синтетический материал не уступает металлу по прочности, устойчив к коррозийным процессам и вполне справляется с перепадами температуры.

Особенно потребителя подкупаем тот факт, что , усиленные и армированные стекловолокном, подходят для отопления любых помещений. Полипропиленовые расходные материалы способны эффективно взаимодействовать практически с любыми типами отопительного оборудования и нагревательной  техники.

Стоимость таких изделий на порядок меньше, чем стоят металлические, медные или металлопластиковые трубопроводы. Этот аспект особо важен в тех случаях, когда речь идет об организации системы отопления во всем доме. В домах и в квартирах большой площади, в двухэтажных жилых постройках использование синтетических армированных каналов позволяет буквально опутать сетью трубопроводов все здание. Длина трубопровода, сделанного из синтетических материалов, в ряде случаев достигает несколько сот метров. С другими изделиями такой роскоши вы себе не позволите, пытаясь экономить на каждом сантиметре.

Подведем итоги. Армирование осуществляется с целью, придать полипропиленовой трубе необходимой прочность. Почему для этой цели используется стекловолокно. Ответ прост. Стекловолокно, вставляемое в середину, пропитывается эластичной пластиковой массой, создавая вместе с окружающими наружным и внешним слоями полипропилена единое целое. В результате достигается необходимая целостность изделия. За счет включения в структуру трубы слоя стекловолокна, удалось существенно уменьшить толщину внутренней стенки, сохранив при этом основной рабочий диаметр канала.

Преимущества и недостатки стеклопластиковых труб

Распространение стеклопластиковой продукции связано с такими ее достоинствами:

• длительностью эксплуатации;
• малым весом, что упрощает транспортировку и монтаж;
• малым коэффициентом теплового расширения;
• простотой монтажа;
• неподверженностью коррозии и инертностью к агрессивным средам;
• износоустойчивостью;
• прочностью;
• устойчивостью к температурным колебаниям в диапазоне от — 65º С до +155º С;
• сравнительно невысокой стоимостью;
• экологичностью.

Преимущества в значительной мере перевешивают недостаток, который, скорее, можно отнести к особенностям использования.

Монтаж труб может производиться раструбным методом, который отличается простотой

3.3 Гидравлический расчет трубопроводов

3.3.1 Гидравлический расчет сетей канализации из стеклопластиковых труб следует выполнять в соответствии с настоящим Сводом правил, требованиями СНиП 2.04.03 и СП 40-102.

3.3.2 Уклон трубопровода i_тр на участке длиной L_тр определяют по формуле

i_тр = i_м.с. + i_т,(1)

где i_м.с. — гидравлический уклон, учитывающий местные гидравлические сопротивления в трубопроводе;

i_т — гидравлический уклон, учитывающий гидравлическое сопротивление труб в трубопроводе.

3.3.3 Гидравлический уклон i_м.с. определяют по формуле

(2)

где V — средняя по сечению скорость движения стоков, м/с;

g — ускорение свободного падения, м/с2;

— сумма коэффициентов, учитывающих местные сопротивления (стыки труб, вход — выход в колодец — из колодца и т.п.), принимается по справочникам либо из опыта;

j — номер любого местного сопротивления.

3.3.4 Гидравлический уклон i_т определяют по формуле (13) СНиП 2.04.03

i_т = l

где l — коэффициент гидравлического сопротивления трения;

R — гидравлический радиус, м.

3.3.5. Средняя скорость V определяется по формуле:

V = , (3)

где q— расход стоков, м3/с;

— живое сечение потока стоков, м2.

3.3.6 Гидравлический радиус R, м, и живое сечение , м2, определяют с учетом внутреннего диаметра трубопровода d по следующим формулам:

R = R_sD; (4)

= КD2 ,(5)

где R_sиК— коэффициенты, принимаются в зависимости от наполнения трубопровода по , ( — заполнение трубы стоками).

	К	Rs
0,1	0,0409	—
0,2	0,1118	0,1206
0,3	0,1982	0,1709
0,4	0,2934	0,2142
0,5	0,3927	0,2500
0,6	0,4920	0,2776
0,7	0,5872	0,2962
0,8	0,6736	0,3042
0,9	0,7445	0,2980
1,0	0,7854	0,2500

3.3.7 Коэффициент трения lс учетом того, что пока не установлены достоверные (из практики) коэффициенты гидравлической шероховатости для труб, эксплуатируемых в канализационных трубопроводах, определяют по формуле

, (6)

где — число Рейнольдса;

— коэффициент кинематической вязкости стоков, м2/с, принимают по справочникам;

К — абсолютная шероховатость стенок труб, следует принимать К = 0,0004 м, причем потери напора на местных сопротивлениях можно не учитывать, если длина труб 3 м и более.

3.3.8 При проведении приближенных гидравлических расчетов следует использовать номограмму ().

Варианты соединения элементов трубопровода

Существует несколько способов прокладки систем из стеклопластиковых труб:

1. Применение раструбного изделия отличается простотой проведения работ – это вариант последовательного монтажа, при котором одну трубу помещают в раструб другой.
2. При использовании фланцевого соединения стеклопластиковая трубная продукция имеет на торцах фланец (специальное кольцо) с отверстиями, предназначенными под крепежные детали.
3. Монтаж стеклопластиковых труб при помощи муфтовых соединений предусматривает прокладку трубопроводов с применением съемных и неразъемных элементов. К последнему виду относится муфта, которую фиксируют клеящими составами.
4. Бугельное соединение считается разновидностью муфтового, но оно разъемное и его после монтажа стягивают болтами.

Особенности армированных полипропиленовых труб

Достоинства армированных полипропиленовых труб

• неармированные полипропиленовые трубы ввиду своей высокой пластичности могут резко увеличить свои габариты при контакте с высокотемпературной средой. В открытом пространстве это большой беды не принесёт, но вот вмонтированная в твёрдое основание стены или пола полипропиленовая труба, увеличившаяся в размерах, может вызвать трещину опорной поверхности. Стенки армированной трубы в таком случае будут защищены твёрдым каркасом.
• при высоких температурах полипропиленовые неармированные трубы теряют свою жёсткость, не выдержав давления. Армированные трубы выдерживают гораздо большее давление.
• неармированные полипропиленовые трубы под воздействием высоких температур начинают менять свои размеры, поэтому в системе парового отопления и применяют армированные полипропиленовые трубы. Они начинают расширяться при температуре 175С, причём даже в таком случае армированная труба не лопнет, а просто потеряет форму и повиснет на крепежах.
• коэффициент расширения армированных труб на 75% меньше, чем у обычных полипропиленовых труб, т. е. они при температуре свыше 70С расширяются на 1 см на один метр длины трубы, а неармированные трубы при той же температуре расширятся на 10 см на 1 м трубы.
• армированные стекловолокном полипропиленовые трубы не надо зачищать и калибровать перед монтажом, в отличие от армированных алюминием труб
• более высокая устойчивость к коррозии и механическая прочность.

Недостатки полипропиленовых труб

• солнечные лучи отрицательно влияют на структуру полимеров, поэтому полипропиленовые трубы нельзя использовать на открытом пространстве
• линейное расширение полимерных армированных труб в 2 раза больше расширения металлических труб

В связи с этим армированные полипропиленовые трубы используют в системе горячего водоснабжения. Их производят путём сдвоенной соэкструзии. На армирующий каркас под высоким давлением с внешней и внутренней стороны наносится слой термопластичного полимера. На воздухе пластмасса твердеет, в результате чего образуется прочная связь с твёрдым каркасом.

Это касается всех видов полимеров, и на ПВХ, и на полипропилен и на другие разновидности. Тем не менее, технологические свойства армирующих труб значительно разнятся. Это зависит от того, из какого материала сделан армирующий каркас. Чаще всего в качестве каркаса используется либо алюминиевая фольга, либо стекловолокно. У труб, армированных алюминием, меньше тепловое расширение. Диффузионные барьер предотвращает проникновение свободного кислорода сквозь стенки труб, соответственно, кальций не оседает, а, значит, не окисляются стенки котла и радиаторов.

более пластичны,

Единственным минусом армированных стекловолокном труб является их меньшая, чем у армированных алюминием труб, сопротивляемость внутреннему давлению. В связи с этим для их крепежа надо использовать большее количество крепёжных элементов. Производить монтаж полипропиленовых труб можно при помощи клееных муфт (клей наносится на муфту и часть трубы, а затем в течение 15 секунд клей «прихватывает» муфту), но такой способ не считается надёжным. Можно применить пресс фитинги для металлопластиковых труб, но самым надёжным способом считается диффузионная сварка, когда труба и оплавленная муфта образуют единое тело.

В связи с высокой популярностью армированных труб у потребителей, некоторые производители ради снижения себестоимости конечного продукта применяют в процессе производства низкокачественное сырьё. Причём по внешнему виду отличить качественное изделие от подделки практически невозможно. Стекловолокно бывает разных цветов, поэтому на его оттенок не стоит ориентироваться. Продавец полипропиленовых армированных труб обязан иметь сертификат, а также он должен разрешить покупателю проверить внешним осмотром состояние изделия. Крепёжные элементы также обязаны быть высокого качества, в частности, в их состав должна входить латунь. Только полипропиленовые трубы высокого качества обладают прочным соединением и антикоррозийными свойствами.

Физические характеристики труб из стеклопластика

Поскольку изделия отличаются незначительным весом, затраты на прокладку магистралей из них снижаются. Например, стеклопластиковая труба со спиральной намоткой отличается плотностью 1,8-1,9 т/м³, а произведенная по непрерывной технологии имеет показатель 1,6-1,7 т/ м³.

Обладание большим ресурсом жесткости позволяет им выдерживать существенные нагрузки, оказываемые давлением грунта.

Стеклопластиковые трубы сертифицированы по стандартам ISO и соответствуют определенным классам жесткости:

• SN 2500 – для таких изделий рабочее давление не должно превышать 0,4 Мпа;
• SN 5000 – для них предел данного параметра составляет 1 Мпа;
• SN 10000 – в данном случае предельный показатель рабочего давления 2,5 Мпа.

Общие сведения

Неармированные трубы из полипропилена, являются очень пластичными и при высоких температурах резко могут поменять свою форму. При большом пространстве это большого вреда не принесет. Но если полипропиленовые трубы встроены в стены или в пол, то увеличенные в размерах трубы, могут вызвать трещину на поверхности. По этой причине для таких целей лучше всего применять армированные полипропиленовые трубы.

Стенки трубы с армированием в этом случае защищены жестким каркасом и при действии высокой температуры они не деформируются, в отличие от пропиленовых труб без армирования. Трубы с армированием способны выдержать большее давление, а неармированные трубы из полипропилена, под воздействием большой температуры изменяют свои размеры и поэтому для систем отопления применяют полипропиленовые трубы с армированием.

Армированные трубы расширяются при температуре тысячу семьсот пятьдесят градусов, но даже при таком нагреве труа не лопнет, а потеряет свою форму. Коэффициент расширения полипропиленовых труб, армированных стекловолокном, на семьдесят пять процентов меньше, чем у труб, которые неармированные. Полипропиленовые трубы, которые армированы стекловолокном не нужно калибровать и зачищать перед установкой, в отличие от труб, которые армированы алюминием.

И поэтому с армированием трубы из полипропилена пригодны:

• Для отопления для многоквартирных и частных домов;
• Для трубопроводов водоснабжения горячей водой;
• Для промышленных трубопроводов, чтобы осуществлять транспортировку пищевых жидкостей и агрессивных веществ.
• Данные трубы можно купить в любом специализированном магазине или рынке, и цена на них бывает разной.

Где могут использоваться трубы из стеклопластика?

Сразу оговоримся, что они могут применяться в самых разных промышленных и хозяйственных отраслях. Но если говорить более конкретно, то такие трубы отлично зарекомендовали себя в приведенных ниже сферах.

1. Энергетика. Здесь такие трубы активно применяются при прокладке магистралей, функционирующих при высоком показателе давления.
2. Нефтяная промышленность. В данном случае трубы из стеклопластика используются как для транспортирования ценных ископаемых (речь идет о магистральных линиях), так и для обеспечения всех остальных производственных процессов, в том числе для добычи газа/нефти.
3. В системе ЖКХ. А здесь описываемые в статье изделия применяются для прокладки водопроводов (ГВС и ХВС), а также для монтажа отопительных систем.
4. Медицинская, химическая промышленности. Благодаря химической нейтральности, а также устойчивости к разного рода агрессивным воздействиям, стеклопластиковые трубы просто незаменимы для транспортировки щелочей, кислот и иных смесей/жидкостей.

Виды армирования, используемые в комбинации с полипропиленом

Армирование явление в инженерной механике не новое. Сам факт включения в состав материалов или в сложные конструкции армирующих элементов, говорит о том, что такая технология направлена на увеличение прочностных характеристик материала или готового изделия. В тепловых конструкциях и системах усиление стало применяться сравнительно недавно. С появлением полипропиленовых армированных расходных материалов значительно увеличились технологические возможности отопительного оборудования. Такие каналы прекрасно взаимодействуют с высокими температурами, устойчивы, прочны и удобны в монтаже.

Усиление в данном случае может иметь два варианта исполнения. Полипропиленовые трубы, армированные алюминием или расходные материалы, в состав которых входит армирующий слой стекловолокна.

Как выбрать наиболее подходящие армированные полипропиленовые трубы для собственной системы отопления, с тем или с другим усиливающим слоем, зависит от ряда аспектов. Что бы легче сделать выбор, следует понимать. В чем разница между двумя вариантами армирования полипропилена, и каковы технологические особенности такого оборудования.

На что обратить внимание при выборе полипропиленовых труб

Основными критериями выбора таких изделий должны быть их технические характеристики.

Рабочее давление

Маркируется на внешней поверхности в виде надписи «PN». Величина давления подбирается в соответствии с индивидуальными особенностями отопительной системы. Если будут наблюдаться постоянные гидроудары или нужно будет часто спрессовывать систему трубопроводов, оптимальным будет полипропиленовое изделие «PN20».

Если в отопительной системе нагрев теплоносителя будет превышать 70 градусов, более подходящими будут трубы «PN25», армированные стекловолокном. Когда применяется автономное отопление, обычно давление не превышает 10 атмосфер. Чтобы смонтировать такую отопительную систему, можно воспользоваться полипропиленовыми трубопроводами «PN20», имеющие цельное алюминиевое армирование.

Теплоноситель и его нормальная температура

В зависимости от установленной системы отопления подбираются соответствующие полипропиленовые трубы. Так как в «теплом полу» температура теплоносителя не превышает 40 градусов, можно устанавливать изделия, имеющие любое армирование. Можно воспользоваться изделиями из моносостава.

Там, где установлены радиаторы, а нагрев теплоносителя достигает 85 градусов, можно смело устанавливать полипропиленовые трубы с любым видом армирования.

Диаметр трубопровода

Этот параметр очень важен для нормальной работы системы отопления. Он должен полностью удовлетворять требования системы. Внутреннее отверстие трубы должно свободно пропускать соответствующий поток теплоносителя за определенное время.

В очень больших помещениях, например, гостиницах, монтируются трубы, диаметр которых превышает 200 мм.

В индивидуальных постройках достаточно установить ПП трубы сечением 20-32 мм. Они легко монтируются с образованием нужного изгиба.

ПП трубы для отопления армированные часто устанавливают в системах горячего водоснабжения. Прекрасно выдерживает большую температуру полипропилен с сечением 20 мм. Стояки изготавливаются из полипропиленовых изделий диаметром 25-32 мм.

При подключении к центральному отоплению применяются 25 мм ПП трубы.

Для нормального функционирования теплого пола монтируют 16 мм изделия.

Сборная автономная отапливающая система монтируется из труб разного диаметра.

Описанные выше советы необходимо брать за основу, и прежде, чем покупать и устанавливать ПП трубы отопления, нужно учесть индивидуальные особенности объекта, а иногда даже особенности отдельных участков системы.

К примеру, когда делается монтаж отопления однотрубной системы, подключение радиаторов выполняется последовательно. Чтобы смонтировать подобное кольцо, нужно воспользоваться трубами с диаметром 32-40 мм. Дополнительные отводы к радиаторам делаются из диаметра менее 26 мм.

Если установлена двухтрубная система, то отопление осуществляется совсем по другому принципу. Линия подачи совместно с обраткой уменьшает давление в трубопроводе. Поэтому можно установить трубы с диаметром менее 30 мм.
