Трубы для канализации диаметры

Что представляет собой ливневка в многоэтажном доме

Ливневка на крыше представляет собой трубы, собирающие жидкость с поверхности крыши, направляя ее по водостокам в отводящие трубы, где осадки скапливаются в специальных коллекторах.

Справка! В конструкцию здания включают внутреннюю систему канализации, вода стекает под уклоном по направлению к воронкам для водозабора, которые переходят в вертикальные стояки, далее осадки транспортируются в накопительные коллекторы.

1.водозаборной воронки, куда стекают воды. Поверхность ее закрывает решетка от попадания мусора внутрь. Чтобы вход не замерзал зимой, иногда горловину оснащают греющим кабелем.

2.трубы, отводящей жидкость.

3.стояка в виде тубы для отведения осадков. Трубу изготавливают из чугунного, стального либо асбестового материала. Самым распространенным вариантом считается труба из пластика.

4.стояк оснащен ревизией из вставки, имеющей отвод и крышку, прикрепленную с помощью винтов. Ревизия имеет герметичную конструкцию.

5.из водопровода, проложенного под землей, по которому отводится вода в специальный коллектор в форме лотка, сверху скрытого решеткой. Лотки прокладывают вдоль периметра строения.

Какие требования предъявляют к устройству ливневой канализации.

Водоотвод с крыши плоской модификации в любое время должен справляться со своей задачей, качественно удалять осадки с кровли.

Канализация не должна находиться непосредственно у стен строения, потому что возникает вероятность промерзания системы. Водосточные трубы располагают в параллельной плоскости относительно оси вдоль здания.

1.перед тем, как выполнить стяжку из бетона, кровельную поверхность делят на небольшие зоны, имеющие площадь от ста шестидесяти до двухсот метров квадратных. Каждую зону по центру оборудуют стояком и водоприемником.

2.поверхность зоны укладывают под уклоном, направляющую течение стоков к воронкам. Угол наклона равен примерно одному либо двум градусам, но не меньше.

3.от труб стояков укладывают водоотводы под землей, которые транспортируют жидкость в коллекторы.

4.трубы для ливневой канализации в многоквартирном доме равны ста, ста сорока либо ста восьмидесяти миллиметрам, изготовленных из разного материала. Трубопрокаты согласно СНиП должны иметь длину семьдесят либо сто тридцать восемь миллиметров.

5.поперечный разрез водостока надо подбирать соответственно правилу: метр задействованной плоскости трубы должен выводить воду с одного квадрата кровельной поверхности.

6.крышу покрывают с помощью битумного либо резинобитумного материала, который отличается водонепроницаемостью. Данное свойство имеют наплавляемые материалы, выпускающиеся в рулонах, применяются для герметичной укладки поверхности крыши.

Если кровля здания имеет скатное строения, то обустраивается водоотвод наружного типа. Их обустройство имеет отличия от внутренней системы.

Осадки свободно стекают по кровле в желоба благодаря уклону. Устройства не дают осадкам больших объемов выпадать на землю около здания, повреждая стены с фундаментом.

Желоба транспортируют жидкость к воронкам, одновременно они представляют оголовки водостоков. Воронки располагают на углах строения. Если в районе строительства осадков выпадает много, устройства устанавливают дополнительно вдоль стен на середине.

Решетка выполняет защитную функцию от попадания в трубы листьев с ветками. Под каждый лоток конструируют канаву замкнутого типа, они расположены по периметру строения, вдали от стен на полтора два метра.

Внимание! Материал изготовления лотков бывает бетонным, чугунным либо пластиковым. Изделия из пластика отличаются простотой укладки, малым весом, высокой износостойкостью, поэтому имеют широкое применение во время строительства ливневых систем

Далее по трубам отведения жидкость попадает в коллекторы общегородской ливневой канализации.

Расходы на очистку дренажных труб и сточных устройств лежат на жильцах, эта статья указана в квитанции, как оплата за содержание и ремонт жилища.

Нормативы, используемые во время проектирования. Ливневая канализация проектируется индивидуально для каждого здания. Чтобы правильно выполнить все измерения и вычисления, применяют регламентирующие документы, в которых изложены требования к созданию проекта и монтажа системы.

Документы на строительство ливневки опираются на Гост 21.604 – 84.

При проектировании систем применяют требования по Госту 3634 – 99, СанПиНу 2.1.5.980.00, СНиПу 2.04.03 – 85.

Демонтаж изношенных элементов канализационной магистрали

Для того чтобы выполнить ремонт канализации в квартире, необходимо прежде всего выявить локацию износа. Если имеют место крупные повреждения отводных магистралей, достаточно просто отключить подачу воды в квартире, снять сантехнические приборы и приступить к удалению изношенного участка. В случае если требуется замена стояка канализации, свои действия необходимо заранее согласовывать с соседями, ведь подачу воды придется перекрыть и у них тоже. Точное время, сколько будет производиться ремонт канализационных труб, заранее сложно рассчитать. Однако правильная подготовка и следование намеченному плану гарантируют успешное завершение процесса.

Демонтаж канализационных труб

Удаление поврежденных участков канализации состоит из таких этапов:

  1. Перекрытие подачи воды в квартиру или на весь стояк.
  2. Отключения устройства сливного бачка в туалете.Для проведения демонтажа сливного бачка, необходимо отсоединить шланг для подачи воды.
  3. Демонтаж унитаза. Процесс достаточно трудоемкий, потребуется освободить основание унитаза. Иногда достаточно просто открутить болты, но порой приходится снимать слой кафеля вокруг ножки унитаза.Демонтаж унитаза необходимо выполнять с помощью специального инструмента: гаечного ключа, зубила, молотка.
  4. Демонтаж канализационной системы. Старые трубы не подлежат повторному использованию, поэтому их можно демонтировать, применяя физическую силу и молоток, не жалея.
  5. Если замена труб канализации будет производиться только в Вашей квартире, на следующем этапе потребуется выполнить надпил стояка при помощи болгарки.

Внимание! Во время удаления старого стояка не нужно полностью спиливать болгаркой трубу, поскольку верхний ее край может зажать диск и деформировать инструмент

Надрезанную трубу следует аккуратно удалить при помощи молотка и стамески.
Нижнюю часть водоотвода возле стояка можно попробовать удалить простым раскачиванием в стороны. Если эта манипуляция не приводит к желаемому результату, потребуется выполнить надрезы с помощью болгарки. Сколько разрезов сделать на трубе, не столь важно. Главное добиться ее раскола, чтобы в дальнейшем удалить отдельные фрагменты.
Очистить раструб от смазки, остатков цемента и прочих загрязнений, подготовить к выполнению монтажа.

Размеры и область использования трубы

Существуют определенные стандарты, согласно которым размер канализационной трубы зависим от области её использования. Так, в кухонные и раковинные стоки устанавливается трубопровод, диаметр которого 40–50 мм, а в канализацию, ведущую из унитаза – 75–100 мм.

Зависимость диаметра и области использования

Стандартные параметры зависят от объема воды, которое должно уйти из емкости за определенное время. Например, в квартире многоэтажного дома стоят стандартные унитазы, из которых за небольшой промежуток времени должен выйти большой объем воды вместе с отходами. Поэтому, в большинстве случаев для унитазов выбирается диаметр пластиковых или чугунных труб не менее 110 мм.

Таблица, как выбрать внутренний диаметр для канализационной трубы в зависимости от использования отвода:

Для посудомоечной, стиральной машины25 мм
Для соединения трубопроводов со стоком ванной, душевого бокса, раковины, мойки на кухне32 мм
Обеспечение разводки канализационной системы в помещении50 мм
Установка напорных труб внешнего водопровода, канализации, водосточных труб, подбор диаметра для унитазаОт 110 до 200 мм

Если у Вас нестандартные параметры водопроводных систем, то перед установкой канализации нужно определить зависимость между количеством сточных вод и скоростью их отхода. Для этого рассчитываются определенные геометрические параметры.

Помимо того, что правильный диаметр позволяет рассчитать скорость отвода воды, прочистка труб также проводиться с учетом этого параметра. Например, сейчас очень популярна технология чистки канализаций системами Кёрхер, но они используются только на трубах с диаметром от 100 мм.

Строительство ливневой канализации

В целом, монтажные работы по устройству ливневок проходят так же, как и при прокладке наружных трубопроводов обычной канализации.

Выбор труб для подземной части трубопровода

Если монтируются наружные сети ливневой канализации, СНиП допускает использование следующих видов труб:

  • Асбестоцементные;
  • Стальные;
  • Пластиковые.

Асбестоцемент – это традиционный материал, используемый для сооружения наружных трубопроводов канализации, в том числе и ливневой. К недостаткам материала следует отнести его высокую хрупкость и значительный вес (метр трубы диаметром 100 мм весит более 24 кг). Стальные трубы имеют гораздо меньший вес (метр трубы весит около 10 кг), но зато они склонны к коррозии, поэтому для сооружения ливневки их использовать невыгодно.

В последнее время для сооружения ливневок используют пластиковые трубы. Они легкие (метр весит не более 5 кг), но прочные и устойчивые к коррозии. Кроме того, их легко соединять, для этого не требуется сварка. Можно использовать:

  • ПВХ трубы, если монтируются наружные сети, то для их сооружения нужно использовать особый вид труб, их окрашивают в оранжевый цвет;
  • Многослойные полимерные трубы. На сегодняшний день — это оптимальный вариант. У этих труб гладкая внутренняя поверхность, поэтому гидравлическое сопротивление не возникает.

Установка кровельной части

Работы проходит так:

  • В перекрытиях устраиваются отверстия для установки дождеприемников, все примыкания тщательно герметизируют.
  • Укрепляются отводные трубы при сооружении точечной системы или лотки – при монтаже линейной ливневки.
  • Устанавливают сточные стояки или трубы.
  • Собирается узел сброса воды в коллектор или выпуск в лоточные системы.
  • Все устройства крепятся к стенам и перекрытиям при помощи хомутов. Места для установки хомутов намечают заранее, не забывая соблюдать рекомендованные величины уклонов.

Прокладка подземной части

  • Начинается монтаж с устройства траншей. При строительстве таких систем, как ливневая канализация – глубина заложения, чаще всего, определяется не глубиной промерзания, а опытом эксплуатации систем в месте строительства.
  • Траншеи выкапываются с уклоном, то есть их глубина должна постепенно увеличиваться.
  • На дне траншей выполняется подушка из песка, высота слоя – 20 см.
  • Подготавливается котлован для установки коллектора.
  • В подготовленные канавы следует уложить трубы, соединения труб между собой и их присоединение к коллектору осуществляется с помощью обычных фитингов.
  • Если канализационная сеть состоит из единственной ветви, имеющей длину более 10 метров, то на ее середине стоит запланировать установку смотрового колодца. Такие колодцы следует ставить на местах разветвления сетей.
  • В месте соединения водоприемных желобов и систем труб ливневки устанавливают пескоулавливатели.
  • Теперь осталось произвести засыпку траншей, а открытые сооружения (лотки) прикрыть сверху решетками.

Канализационные пластиковые трубы: диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет

Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

  • полиэтилен (ПЭ):
    • высокого давления (ПВД) — для внутренней разводки канализации;
    • низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность);
  • поливинилхлорид (ПВХ);
  • полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

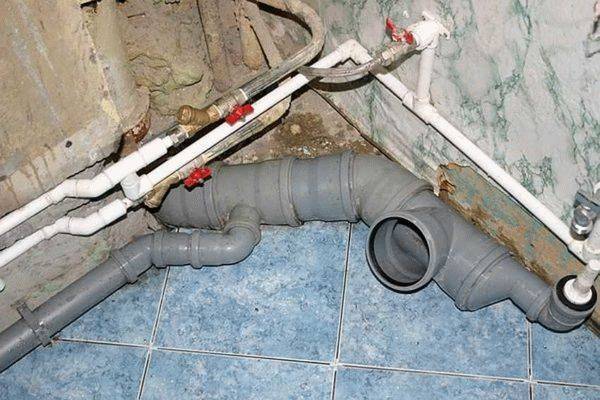

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

№2. ПВХ трубы: преимущества и недостатки

Прежде, чем выбирать что-либо, каждый вменяемый человек взвешивает все «за» и «против». Канализационные трубы исключением не станут.

Преимущества ПВХ канализационных труб:

  • демократичная стоимость. Обустройство канализации при помощи ПВХ труб обойдется в разы дешевле, чем организация такого же трубопровода из чугуна;
  • устойчивость к коррозии. Пластик не ржавеет, в отличие от того же чугуна, а это значит, что ПВХ позволит создать более долговечную канализационную систему;
  • стойкость как внешней, так и внутренней поверхности к агрессивным средам;
  • высокая герметичность. Так как материал не боится коррозии и прочих негативных факторов, можно не бояться, что под землей труба потеряет целостность, а сточные воды попадут в грунт;
  • гладкая внутренняя поверхность сводит к минимуму вероятность зарастания труб и их засора фекальными фракциями;
  • устойчивость к низким температурам. Поливинилхлоридные трубы не деформируются даже при длительном воздействии отрицательных температур;
  • небольшой вес, что значительно облегчает транспортировку и монтаж ПВХ труб;
  • достаточно высокая прочность и экологическая безопасность;
  • долговечность. Производители говорят о сроке эксплуатации до 50 лет;
  • пластик не проводит блуждающие токи, а это еще один плюс в плане вашей безопасности;
  • огромный выбор труб разного диаметра и длины, также есть достаточное количество переходников и монтажных элементов, так что обустройство канализационной системы из ПВХ труб – это относительно простая задача.

Не обошлось без недостатков:

чувствительность к высоким температурам. Максимальная рабочая температура для ПВХ труб +40С. Изделия выдерживают нагрев до +80С, но подобные воздействия должны быть редкими и кратковременными. При длительном контакте с горячими жидкостями материал теряет ряд полезных эксплуатационных качеств и быстро выходит из строя;
поливинилхлоридные трубы ведут себя лучше чугунных, но все же со временем даже на их гладких стенках начинает образовываться налет. При регулярном, хоть и кратковременном воздействии высоких температур труба из круглой начинает превращаться в эллипсовидную

Все это в совокупности может привести к снижению пропускной способности или даже образованию течи, поэтому важно соблюдать правила в процессе монтажа и эксплуатации труб;
невысокая огнестойкость;
несмотря на то, что производители говорят о полной инертности ПВХ к агрессивным веществам, отдельные соединения все же могут постепенно разъедать стенки труб. Справедливости ради, отметим, что такие соединения обычно не встречаются в домашних канализационных системах.

Какое назначение у труб диаметра 110 мм

ПВХ-трубы получили широкое применение в различных областях строительства. Они используются как основа коммунального водоснабжения, для сооружения канализационных трубопроводов в быту. Пластиковые изделия обладают высокой прочностью и гибкостью. Это свойство позволяет использовать трубы малого диаметра на углах зданий без дополнительных элементов. Чаще всего трубы диаметром 110 мм применяются для прокладки канализационных трубопроводов. Это помогает освободиться от бытовых стоков в квартире или доме самотечным способом.

Наружная канализация выполняется из труб оранжевого цвета. Элементы соединяются раструбным методом с помощью резиновых уплотнительных колец. Трубы используются с толщиной стенок 3-15 мм. Их длина может достигать 6 м. Трубы оранжевого или красно-коричневого цвета обладают преимуществами перед серыми или черными:

  • они морозостойкие;
  • отличаются малым весом;
  • не подвергаются коррозии;
  • не боятся агрессивных сред;
  • отличаются высокой прочностью и длительным сроком эксплуатации;
  • противостоят образованию наростов внутри.

Всю конструкцию можно заглубить на большую глубину, учитывая наклон труб при самотечном методе. Глубина прокладки может достигать 8 м. Трубы прокладываются под тротуаром, газоном, дорогой. Наружную прокладку следует начинать от фундамента. Для облегчения соединения конец трубы покрывается жидким мылом или силиконовой смазкой, затем вставляется в раструб с резиновым уплотнителем. Через каждые 15 м рекомендуется устанавливать ревизию. При изменении направления трубопровода применяются отводы.

Канализационную систему после укладки проверяют, утепляют и утрамбовывают. Для утепления используют энергофлекс или скорлупу. Серые трубы используются для внутренних сетей. Они отличаются меньшей толщиной стенок и более низкой стоимостью. При монтаже напорной системы необходимо пользоваться трубами напорными. Серые трубы в помещении устанавливаются диаметром 50 и 110 мм.

Пластиковые системы канализации давно применяются в многоквартирных и частных домах. В них много преимуществ, но есть и недостатки:

  • сложность в утилизации отходов;
  • в земле прочностные свойства ПВХ постепенно улетучиваются.

При плавлении отходов выделяется большое количество хлора, вредного для атмосферы и здоровья человека.

Монтаж системы канализации из чугуна

Для внутренней канализации используется труба чугунная 50 (ду) и 100 (ду).

Монтаж производится при помощи фитингов

  • колен (раструбных, раструб-гладкий торец, фланцевых);
  • отводов (раструбных, 10°, 15°, 30°, 45°, 60°, раструб-гладкий торец 10°, 15°, 30°, 45°, 60°0;
  • двойных раструбов;
  • патрубков (фланец-раструб, раструб-гладкий торец, с переходом на сталь);
  • заглушек;
  • выпусков;
  • тройников;
  • крестовин;
  • переходов.

Для обеспечения герметичности обязательно использование уплотнительной прокладки. При вертикальной укладке (например, стояка — труба канализационная Ø 110) трубопровод навешивается на опоры и прикрепляется к стене скобами и хомутами. Подобный способ монтажа обусловлен весом изделий из чугуна, например, чугунная Ø100 вес 20.8 кг.

Трубные изделия всех производителеей изготовлены по единым размерам. Например, труба чугунная 150 такая же в России, как и на Украине, поэтому они полностью взаимозаменяемы.

Но это условие не в силе, если старая канализация установлена из материала, изготовленного до 1974 года. В этом случае необходимы переходники.
