Турбодефлектор своими руками: чертёж и этапы работы

Какой дефлектор выбрать

Если вы хотите установить колпак – усилитель тяги с минимальными затратами и не обслуживать изделие в процессе эксплуатации, рекомендуем остановиться на статичных моделях – дефлекторе Волпера либо ЦАГИ. Последний вариант предпочтительнее для собственноручного изготовления.

Рекомендации по выбору различных дефлекторов:

1. При недостатке либо отсутствии тяги лучше ставить динамические версии колпаков – ротационный или флюгер.
2. Покупая вращающуюся насадку, не гонитесь за дешевизной. В недорогих изделиях применен открытый шарнир – обычная втулка, которая замерзнет зимой. Подбирайте флюгер или турбодефлектор с закрытым подшипником.
3. Н-образный колпак пригодится в местности с постоянными сильными ветрами. В остальных случаях лучше брать ЦАГИ.

Дефлекторы Astato приобретайте по желанию – усилитель будет работать в любых условиях. Но помните: движущиеся части насадки нужно периодически обслуживать.

Плюсы и минусы

Рассматриваемые турбины имеют уникальные свойства. Изделия подходят для создания вытяжки и дымоходов газовых котлов лучше, чем другие приборы.

К их плюсам можно отнести:

1. Срок эксплуатации — до пятнадцати лет.
2. Простое обслуживание и экологичность.
3. Красивый внешний вид, позволяющий применять изделие на жилых домах.
4. Стойкость к сильном потокам воздуха. Компоненты прибора соединены качественно. Даже сильные потоки воздуха не сдвинут его с места.
5. Хорошо выводит влагу. Предупреждает возникновение капель конденсата на крыше и стенах сооружения.

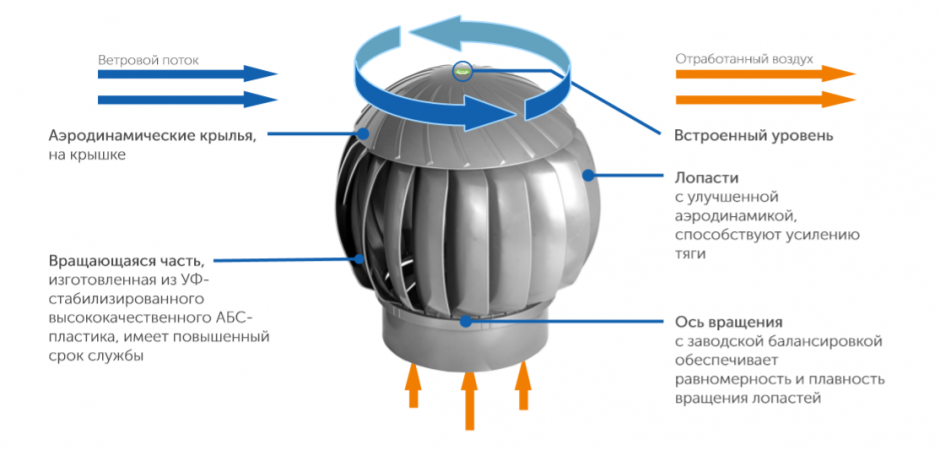

6. Верхняя часть турбодефлектора подвижная. Она лучше разряжает воздух и не позволяет нагреваться зданию. Изделия снижает расходы на отопление и кондиционирование.
7. Прочность. Рассматриваемая продукция делается из оцинкованной стали или алюминиевых сплавов.
8. Не допускает проникновения в дымоходную конструкцию дождя, снега или мусора.
9. Не потребляет электроэнергию. Прибор функционирует за счет воздействия силы ветра.

У изделия есть и минусы. В безветренных условиях головка прибора не будет крутиться. А это негативно отразиться на показателях тяги. Если головка прекратила свое движения зимой в период выпадения снега или дождя, она может примерзнуть. В этом случае, прибор прекратит свое вращение. Поэтому придется лезть на крышу и удалять с него излишки влаги. Это позволит восстановить его функционирование.

Виды турбодефлекторов

Разновидности дефлекторов по форме Разработано много типов дефлекторов для выбора модели ротационного оголовка, эффективно работающего в конкретных условиях. Все устройства отличаются техническими характеристиками, несмотря на то что имеющиеся в продаже варианты почти не отличаются внешним видом.

Модели ротационных турбин различаются:

• по материалу запчастей;
• по размеру соединительного кольца.

Движущиеся части оборудования требуют периодического обслуживания. Стоимость турбодефлекторов достаточно высокая, поэтому многие хозяева могут сделать и установить конструкцию собственноручно.

По материалу изготовления

Турбодефлекторы из нержавеющей оцинкованной стали и с полимерным покрытием Выбор материала зависит от предпочтений и бюджета покупателя. Некоторые детали турбированного устройства выполняются из пластика. Органический материал на основе природных или синтетических полимеров не реагируют на влажность, кислотные осадки.

Основными материалами служат:

• тонкие листы хромированной или оцинкованной стали с матовым оттенком представлены в бюджетных вариантах;
• нержавеющая сталь отличается двукратной стоимостью по сравнению с предыдущим материалом, окрашивается порошковым способом в стандартные цвета кровельных покрытий;
• конструкционный металл с полимерным покрытием не отличается по цвету от фасада или крыши строения.

Хромирование насыщает поверхность сталей молекулами хрома в условиях электротока или в электролитной ванне. Обработка повышает стойкость металла к разрушению и улучшает внешний вид изделий. Нержавейка используется без покрытия или с декоративным слоем, активно сопротивляется коррозии за счет добавок хрома, фосфора, никеля, меди при производстве.

По диаметру присоединительного кольца

Турбодефлектор выбирают по размеру основания Размер посадочного места указывается в маркировке и паспорте изделия. Шаг увеличения диаметра составляет 5 мм, выпускаются размеры от 100 до 200 мм. Больше 200 мм делаются размеры 250, 300, 315, 355, 400, 500, 600, 680 и 800 мм. По заказу изготавливаются диаметры турбины для вытяжки 1000 мм и другие.

Дефлектор устанавливается на выходной отрезок вентиляционной трубы, которая может иметь различное по форме сечение. Устройства выпускаются с круглым, квадратным основанием. Есть турбодефлекторы с коробчатым основанием переходного типа. Они устанавливаются на вентиляционные каналы, сделанные из кирпича или блоков.

Стоит ли турбодефлектор потраченных средств

Зачастую, стремясь избежать необоснованных потерь тепла в отопительных сезон, хозяева строят вентиляцию в доме с минимальным запасом по производительности. Зимой пропускной способности еще хватает, но летом приток свежего воздуха жизненно необходим для комфортного пребывания. В этой ситуации установка турбодефлектора на трубе оказывается более дешевым и практичным решением, чем переделывать трубу дымохода или вентиляционный ствол в доме.

Еще одна проблема, с которой приходится сталкиваться большинству огородников и дачников, связана с хранением урожая в самодельных погребах. Регулировать влажность внутри земляного хранилища с помощью вентиляционной трубы непросто, поэтому ситуацию можно существенно улучшить установкой турбодефлектора на вытяжку.

Аналогичным способом можно избавиться от конденсата и избыточной влажности на чердаке, в помещении застекленного балкона или в гараже. Изначально идея использования вращающейся турбины была направлена на увеличение продуктивности удаления влаги и осушение подкровельного пространства

Годы спустя оказалось, что такое важное преимущество, как вентиляция турбодефлектором без электричества, позволяет решить массу проблем, в том числе в старых зданиях с забитыми и осыпавшимися воздушными шахтами

Разумеется, размеры и вес турбодефлектора ограничены большой парусностью конструкции, поэтому, несмотря на привлекательную идею, полностью обеспечить вентиляцию помещения без использования труб, только используя лопастную систему, практически невозможно, да и эффективность такого решения была бы невелика и полностью зависела бы от силы ветра на улице.

Виды и характеристики дефлекторов на трубу: основные отличия

Если обратиться к фото дефлекторов, можно заметить, что все они выглядят по-разному, но тем не менее выполняют одинаковые функции

Поэтому перед тем, как отдавать предпочтение одной из моделей, следует обратить внимание на такие критерии:

• материал изготовления;
• принцип функционирования;
• особенности конструкции.

В основном все модели выполняются из следующих материалов:

• алюминия;
• нержавеющей стали;
• оцинковки;
• меди;
• пластика;
• керамики.

Обратите внимание! Специалисты по вентиляции считают, что оптимальным в соотношении цена/качество являются дефлекторы, выполненные из стали или алюминия. Медные приборы тоже хорошие, но ввиду высокой стоимости используются довольно редко

Дефлектор может быть изготовлен из алюминия, нержавеющей стали, оцинковки, меди и пластика

Устройства делятся на такие типы:

• ЦАГИ, отличающиеся присутствием расширения вентакала – диффузора;
• цилиндрический вентиляционный грибок Волпера;
• колпак-флюгер, в простонародье – «подхалим»;
• Н-образный дефлектор из труб;
• турборефлектор, представляющий собой сферическую ротационную насадку;
• статико-динамическое устройство открытого типа Astato.

Некоторые включают в этот список и обычные зонтики, установленные в верхней части канала. Следует понимать, что подобного рода устройства помогают лишь укрыть вентиляцию от дождя, но никаким образом не влияют на тягу.

Открытые конструкции отличаются также по форме, основными считаются такие приборы:

• плоские;
• полукруглые;
• с открывающейся крышкой;
• двускатные.

Помимо того, что устройства делятся по типу флюгера, их классифицируют и по принципу работы:

• ротационные;
• дефлекторные;
• турбинные.

    Устройство по принципу работы может быть ротационным, дефлекторным и турбинным.

Дефлекторы на дымоход в первую очередь устанавливают для того, чтобы улучшить тягу, которая выводит дым и угарный газ наружу. Помимо этого, после монтажа устройства усиливается теплоотдача, а топливо лучше прогорает. Разнообразные фото дефлекторов на дымоход также дают понять, что при помощи устройства труба защищается от осадков и другого мусора, принесенного извне.

В отдельную группу можно выделить дефлекторы для кондиционера, которые по внешнему виду отличаются от обычных устройств. Подобная конструкция представляет собой экран-отражатель, перераспределяющий поток воздуха. Благодаря этому пучок прохладного воздуха направляется не напрямую, а параллельно потолку. Несмотря на то что воздух рассеивается, напор от этого не изменяется.

Монтаж дефлектора с ветрозащитным устройством

Дефлектор с защитой от ветра монтируется так:

• В дымовой трубе на двух уровнях фиксируются два подшипника и вертикальная ось;
• На ось последовательно устанавливаются полуцилиндрическая ширма, полотно флюгера и крыша конструкции.

Принцип работы систем такого типа выглядит следующим образом:

1. При изменении направления ветра флюгер проворачивается и тянет за собой шторку, прикрывающую дымоход от ветра. В результате дым в любое время может выходить с подветренной стороны дымоотвода.
2. Воздушные потоки проходят по касательной над полуцилиндрической ширмой и подтягивают за собой дым, увеличивая тягу в системе.

Для увеличения эффективности конструкции нужно периодически смазывать подшипники дефлектора, а в холодное время года еще и устранять наледь, которая возникает в конструкции из-за конденсата. С учетом последнего нюанса можно сказать, что такая насадка на трубу дымохода от ветра сможет эффективно защищать только те конструкции, которые расположены в теплых регионах.

Классификация дефлекторов для дымоходов

Все устройства делятся на три большие группы по нескольким признакам.

Перед принятием окончательного решения рекомендуется ознакомиться с наиболее известными конструкциями дефлекторов.

В сравнительной таблице будут перечислены только те модели, которые пользуются популярностью у частных застройщиков.

Таблица. Виды дефлекторов для дымохода

Колпак Григоровича	Классический и очень распространенный вариант, скорость движения продуктов горения увеличивается примерно на 20–25%. Устройство состоит из двух почти одинаковых зонтов, соединенных в одну конструкцию на незначительном расстоянии между собой. Может устанавливаться как на круглые, так и на квадратные дымоходы. За счет особенностей конструкции возникает двойное ускорение движения воздушных потоков: по направлению сужения диффузора и в сторону верхнего обратного колпака.
Насадка ЦАГИ	Модель разработана сотрудниками центрального аэрогидродинамического института, в недалеком прошлом самом известном профильном научном учреждении. Тяга усиливается за счет привлечения ветрового напора и разницы давления по высоте. Насадка внутри имеет дополнительный экран, внутри которого установлен традиционный дефлектор. Насадка ЦАГИ исключает появление эффекта обратной тяги. Недостаток – при определенных климатических условиях в зимний период времени на стенках может появляться наледь, ухудшающая параметры тяги дымохода.
Колпак Astato	Изделие разработано специалистами французской компании Astato. Состоит из статической и динамической части, на дымоходах применяется редко. Причина – крайне сложные условия работы вентилятора выдвигают к нему жесткие требования по надежности и защищенности. Такие вентиляторы существенно увеличивают общую стоимость монтажа дымоходных труб.
Турбодефлекторы	Довольно сложные устройства, состоящие из вращающейся турбиной головки и неподвижного корпуса. За счет вращения лопастей под колпаком устройства понижается давление, дым из дымохода высасывается эффективнее. Современные подшипники позволяют турбине вращаться при скорости ветра всего 0,5 м/с, что существенно улучшает эксплуатационные характеристики дымоходов. По эффективности турбодефлекторы в 2–4 раза превосходят статические модели, имеют привлекательный внешний вид.
Поворотные капюшоны	Защитные козырьки соединены с трубой дымохода небольшим закрытым с двух сторон подшипником. Козырек имеет изогнутую геометрию и в плане проекции полностью перекрывает сечение дымохода. Сверху капюшона установлен флюгер, поворачивающий конструкцию в зависимости от направления ветра. Воздушные потоки проходят сквозь специальные щели и направляются вверх. Такое движение становится причиной снижения давления и увеличения естественной тяги отработанных газов из дымохода.
Н-образный модуль	Монтируется чаще всего на промышленных дымоходах. Главная особенность – способность работать при сильных порывах ветра. Кроме того, полностью исключается вероятность появления обратной тяги.

Выбирать подходящий дефлектор должен мастер после внимательного анализа всех факторов. Но надо иметь в виду, что очень сильная тяга имеет не только положительные, но и отрицательные стороны. Какие именно?

1. Движение воздуха настолько быстрое, что гасится фитилек. Такая проблема часто возникает на газовых отопительных котлах. Современные модели имеют автоматический розжиг электрической искрой. Она постоянно срабатывает, что вызывает неудобства у пользователей. Котлы устаревшей конструкции не оснащены такими устройствами, запускать их приходится вручную.

   Если тяга слишком сильная, пламя в котле будет постоянно задуваться

2. Сильная тяга уменьшает коэффициент полезного действия отопительного котла. Горячие продукты горения за непродолжительный период контакта с теплообменником не успевают отдать ему максимальное количество тепловой энергии. Значительная ее часть выводится через дымоход, что увеличивает затраты финансовых средств на содержание здания в зимний период времени.

   Сильная тяга заметно снижает КПД котла, вследствие чего возрастают затраты на отопление

3. Сильная тяга дымохода становится причиной увеличенного притока холодного наружного воздуха. Как следствие – комфортность пребывания в помещениях ухудшается, понижается температура, приходится увеличивать мощность котлов. А это, с учетом современной стоимости энергоносителей, отражается на финансовом положении пользователей.

   Способ проверки наличия и силы тяги в дымоходе

Особенности монтажа прибора и полезные советы по правильной установке

Чтобы правильно выполнить расчет дефлектора, нужно замерить диаметр вытяжного ствола. Если же присутствует прямоугольная вытяжная шахта, следует подобрать прибор круглого сечения, значение которого эквивалентно размеру канала. То есть нужно рассчитать поперечное сечение прямоугольника и взять круг, имеющий аналогичную площадь. Необходимо также помнить, что в таком случае для монтажа потребуется дополнительно применить адаптер.

Что касается установки дефлектора, здесь ориентируются на нормы СНИПа, регулирующие правила монтажа.

Итак, в первую очередь нужно уделить внимание высоте вентиляционной трубы и колпака, которая определяется в зависимости от расположения на кровле:

1. Высота 50 см, в случае если воздуховод располагается ближе, чем на 1,5 метра от края кровли.
2. На одном уровне с коньком или немного выше, когда расстояние от парапета до вентиляционной шахты варьируется от 1,5 до 3 метров.
3. В случае если труба удалена более чем на 3 метра, высота подбирается таким образом, чтобы верхушка дефлектора не была ниже линии отклонения, проведенной от конька вниз к краю кровли под углом 10°.

Обратите внимание! Если здание отличается плоской крышей, прибор устанавливается на высоте не ниже 50 см. Оптимально, когда установка дефлектора производится еще на этапе монтажа кровли

Оптимально, когда установка дефлектора производится еще на этапе монтажа кровли.

Дополнительные моменты, которые нужно учитывать при монтаже:

1. Нельзя крепить дефлектор в зоне, закрытой аэродинамической тенью других построек.
2. Устройство должно монтироваться там, где присутствует свободный обдув. Лучше всего, когда колпак – это высшая точка кровли.

При организации системы вентиляции не нужно забывать также о том, как правильно устанавливать вентиляционную решетку – вверх или вниз

Большинство мастеров акцентируют внимание на том, что воздух при наличии принудительной вентиляции так или иначе попадет в шахту, поэтому при установке лучше ориентироваться на то, как будет выглядеть стена после монтажа и будут ли щели решетки бросаться в глаза

Какой формы может быть турбодефлектор

Чтобы понимать, какую работу придется выполнить, устанавливая турбодефлектор для вентиляции своими руками, стоит еще на этапе проектирования системы определить каким будет основание конструкции:

• в виде насадки на трубу с круглым сечением;
• в виде насадки на квадратную трубу;
• в виде плоского квадратного основания.

Нижняя часть дефлектора может быть круглой, квадратной, прямоугольной формы

Устанавливаются турбины в самой высокой точке кровельной конструкции. Они располагаются вдоль конька с определенным шагом – 4-6 м. Если речь идет только о вентиляции чердачного пространства, то оптимально использовать турбины вида ТА-315. Конкретно эта модель по производительности готова обслуживать пространство для крыши площадью от 50 до 80 м2

Здесь, важно учитывать угол наклона ската. Для крутых крыш количество турбин будет меньшим, а для пологих – большим. При оснащении вентсистем жилых зданий, установка выполняется на вылете вентиляционной шахты или дымохода

Как вариант монтаж может выполняться на задвижки воздуховодов. При обустройстве зданий промышленного назначения показано применение регулируемых воздухозаборных устройств. В этом случае нивелируется такая проблема, как теплопотери зимой

При оснащении вентсистем жилых зданий, установка выполняется на вылете вентиляционной шахты или дымохода. Как вариант монтаж может выполняться на задвижки воздуховодов. При обустройстве зданий промышленного назначения показано применение регулируемых воздухозаборных устройств. В этом случае нивелируется такая проблема, как теплопотери зимой.

Можно ли сделать своими руками?

Да, самодельный турбодефлектор вполне реально сделать. Правда, сразу скажем — работа это будет монотонная и долгая: придется нарезать из металла несколько десятков пластин, и потом собрать все это. В общей сложности на сборку у рукастого мастера может уйти около десятка часов в лучшем случае. Поэтому в большинстве случаев лучше потратить 3-5 тысяч рублей, чем выполнять работу самому.

Однако если хочется сэкономить, или просто нравится делать что-то своими руками — мы приведем пошаговую инструкцию. На практике рассмотрим, как сделать такую деталь для круглого воздуховода с диаметром 160 мм.

Этапы создания самодельного дефлектора

Что понадобится:

1. Плотная бумага или тонкий картон — для создания образца (не обязательно, но полезно).
2. Металл — оцинкованная сталь или нержавейка. Толщина листа — 0.5-1 мм, размер — около 1х2 м, или примерно такой же (выйдет с запасом).
3. Фланец для круглого воздуховода диаметром 160 мм.
4. Винты М4, самоконтрящиеся гайки, заклепки — по количеству пластин.
5. Подшипниковый узел. Самая ответственная и сложная (в плане поисков) деталь. Можно либо найти в магазине готовое изделие, либо, как вариант — взять 2 муфты (25 мм), и кусок мебельной трубы.
6. Инструмент — дрель с мелкими сверлами, плоскогубцы, ножницы по металлу.

Схема работы поэтапно:

1. Вырезаем круг диаметром 170 мм.
2. Вырезаем около 20-25 (не стандартное количество — можно делать и другое) лопастей: длинных тонких прямоугольников, размером 5х35 см.
3. Лопасти загибаются по одинаковому радиусу. Этот этап — самый сложный: работать придется только вручную, как-то точно замерять результат — не получится. Для загиба можно взять наждачный круг и стеклянную литровую банку. Учтите, что идеального результата добиться все равно не получится, поэтому сразу будьте готовы к погрешностям.
4. Уголки лопастей, которые будут крепиться к муфте — загибаются под прямым углом (для отверстий под крепежи).
5. Согнутые пластины крепятся к краю вырезанного круга.
6. Собирается подшипниковый узел.
7. На подшипниковый узел крепится круг с пластинами.

Прежде чем приступать к работе с металлом — желательно сделать чертеж и «макет» изделия из бумаги или картона.

Типы дефлекторов и их назначение

Существует несколько типов дефлекторов, в основе которых лежит один и тот же принцип превращения силы ветра в направленный воздушный поток, усиливающий тягу.

На практике используются пять основных видов дефлекторов:

• ЦАГИ – разработка Центрального аэрогидродинамического института. Один из распространенных типов устройств, состоящий из металлической трубы, внутри которой расположен экранирующий цилиндр и защитный зонт конической формы. Конструкция препятствует т.н. эффекту запирания тяги из-за сильной ветровой нагрузки, а также защищает дымоход от засорения и попадания атмосферной влаги.
• Вольперт – практически не отличается от дефлектора ЦАГИ, но имеет небольшое конструктивное отличие: козырек для защиты от засорения расположен над диффузором, а не внутри него.
• Дефлектор Григоровича – наиболее популярный тип устройства, представляющий собой усеченный конус, расширяющийся в нижней части. Вверху на дефлекторе находится защитный колпак, установленный на монтажных шпильках.
• Н-образный дефлектор – более сложная конструкция, состоящая из горизонтально расположенной металлической трубы, в которую вертикально врезаны несколько патрубков. Горизонтальная и вертикальные части труб образуют конструкцию в форме буквы «Н». Такой дефлектор считается очень эффективным по части усиления тяги и защиты дымохода от влаги и мусора.
• Тарельчатое устройство – представляет собой усеченный цилиндрический колпак, близкий по форме к тарелке. К ней на монтажных шпильках крепится верхний козырек, защищающий трубу от осадков и создающий направленный воздушный поток.

Рекомендуем ознакомиться: Достоинства и недостатки водосточной трубы из оцинкованной стали

Описанные выше типы дефлекторов относятся к статическим конструкциям. Кроме них, существуют два типа подвижных аэродинамических приспособлений для дымоходов.

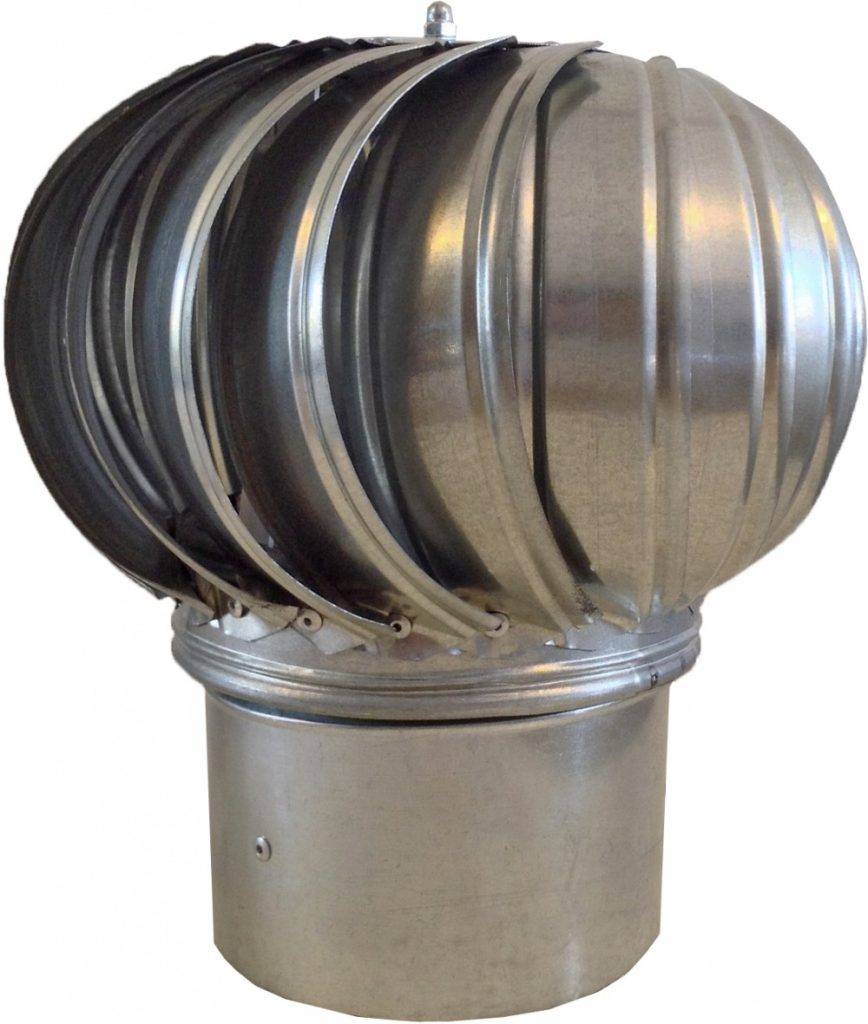

• Вращающийся дефлектор представляет собой круглую конструкцию с лопастями, расположенными в одном направлении. Сферическая мини-турбина хорошо защищает дымоход и создает сильную тягу, но при безветрии ее эффективность практически нулевая.
• Флюгерный – принцип конструкции понятен из названия. Дефлектор состоит из последовательно соединенных между собой металлических козырьков, зафиксированных на специальной флюгарке, обеспечивающей вращение. Козырьки защищают дымоход или вентузел от осадков и загрязнений, но также нуждаются в постоянном движении воздушных масс.

Независимо от конструкции, все типы дефлекторов работают на усиление тяги в дымоходе и защиту его от осадков и посторонних частиц из внешней среды. Разница между ними обусловлена устройством, которое соответствует различным особенностям эксплуатации.

Это могут быть погодные и климатические условия на местности, наличие естественных или рукотворных преград для ветра (деревьев, домов), а также форма крыши и устройство дымохода.

Защита дефлекторов от ветра низового типа

По причине присутствия данной особенности ветровых потоков дефлекторы стали оснащать специальными защитными устройствами, которые способствуют увеличению уровня тяги в трубе при любой погоде. Для этого внутри дымохода устанавливается ось на двух подшипниках, расположенных на разных уровнях.

На ось устанавливается ширма полуцилиндрического типа, флюгерное полотно и крышка. Именно такая конструкция и защищает весь дымоход от воздействия нижнего ветрового потока.

После того как направление ветрового потока меняется, флюгерное полотно поворачивается, закрывая при этом дымоход от неправильного потока ветра. Таким образом, любое направление и сила ветра не в состоянии преградить путь отводимому дыму, а тяга в трубе остается прежней мощности.

Не стоит забывать о том, что дефлекторы рассчитаны на трубы круглого сечения, что может стать проблемой при наличии старой кирпичной трубы, имеющей сечение квадратного типа. Для того чтобы решить эту проблему, используют специальные патрубки, выполняющие роль переходников.

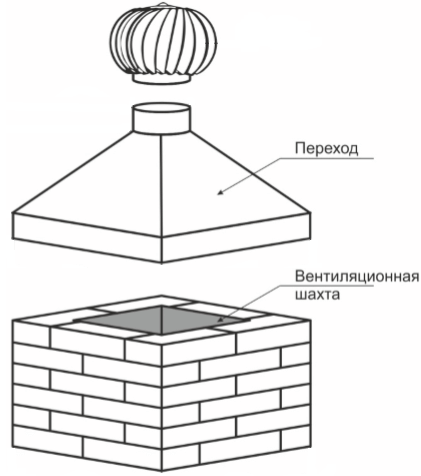

При дымоходах с большим квадратным сечением, которые строятся для каминных отопительных систем, необходимо использовать переходники в виде ножек распорок, которые соединяют трубу и сам дефлектор. Такие ножки выполнены из металлических полос, которые могут быть оцинкованы или качественно прокрашены.

Кирпичные трубы нуждаются в соответствующем переходе с напуском в нужном направлении, что позволяет соединить круглый дефлектор и квадратный дымоход. Другими словами, закрепить данный элемент дымоотводной системы несложно при наличии любого типа и формы дымоходных конструкций.

Дефлектор не обязательно покупать в строительном магазине, ведь его можно предельно легко изготовить своими собственными руками. Для этого необходимо рассчитать размеры и форму элемента, после чего можно приступать к процессу изготовления.

На листовой оцинкованной стали необходимо нарисовать верхний и нижний цилиндры будущего дефлектора, что легко сделать при помощи обычного простого карандаша. Вырезать необходимые элементы можно при помощи ножниц по металлу, которые легко справятся с такой задачей.

Как только эти две части будут вырезаны и обработаны напильником, что требуется для качественной стыковки двух краев одной детали, можно приступать к закреплению этих краев. Как правило, для этого применяют сварочный аппарат, болты или заклепки.

Сразу стоит отметить, что соединить заготовку из оцинкованной стали при помощи сварочного аппарата предельно сложно, ведь он довольно быстро прожигает тонкий металл. Именно по этой причине чаще всего используют заклепки или небольшие болты.

Готовый конусный колпак необходимо закрепить на верхнем цилиндре дефлектора. Делают это при помощи небольших кронштейнов из той же листовой стали. Крепить кронштейны к патрубку стоит при помощи заклепок. Не стоит забывать о том, что крепить кронштейны стоит только к наружной стороне дефлектора, чтобы не создавать во внутренней его части дополнительных помех для правильного потока воздуха и вытяжки дыма.

К зонту элемента необходимо закрепить конус обратного типа. Кроме того, сборка всех частей дефлектора должна выполняться непосредственно на самой трубе, что позволит качественно смонтировать и закрепить каждую отдельную часть конструкции.

В противном случае можно некачественно соединить два элемента системы, что впоследствии станет причиной нарушения работоспособности конструкции и всего дымохода в целом. В некоторых случаях изготовить данную конструкцию собственными силами просто невозможно.

Как правило, это случается при кирпичных дымоходах, для которых требуются качественные переходники или стойки. Из этого можно сделать вывод, что значительно проще, выгоднее и быстрее купить этот недорогой элемент системы, чем попытаться изготовить его самостоятельно.

Стоит напомнить о том, что для изготовления дефлектора можно использовать только оцинкованную сталь, которая успешно сопротивляется образованию ржавчины, что отрицательно влияет на срок и качество службы такого элемента системы.

Обзор популярных моделей

Рассмотрим более детально самые распространённые модели дефлекторов.

Дефлектор вентиляционный Цаги

Эта модель считается наиболее популярной. Такое приспособление обладает большим диаметром, чем дымоход. Воздушные потоки обтекают устройство со всех сторон, в результате чего по бокам образуются области повышенного давления, а в задней и передней зоне возникает разряжение, увеличивающее тягу.

Устройство такого изделия исключает защиту канала дымохода от атмосферных осадков. Поэтому после монтажа этого приспособления требуется дополнительная установка защитного колпака.

Дефлектор Цаги подходит для использования и в дымоходных, и в вентиляционных системах

Тарельчатый

Простая модель, которая обеспечивает довольно эффективную работу системы и высокие показатели тяги. Два главных элемента устройства образуют защитный козырёк, который препятствует попаданию в канал дымохода снега и дождя.

Нижняя часть козырька закрывается колпаком, который направлен в сторону дымохода. Такая конструкция позволяет устройству справляться с поставленными перед ним задачами. Воздушный поток может попадать в такой дефлектор с любой стороны и, оказываясь между конусами, которые образуют суженый канал, вызывать разрежение.

Шарообразный «Волпер»

Такая модель имеет практически идентичное устройство с дефлектором ЦАГИ. Однако существует и одно отличие — козырёк, который предохраняет канал дымохода от атмосферных осадков и мусора, находится выше диффузора.

Дефлектор Григоровича

Очень популярная модель дефлектора, увеличивающая тягу в дымоходных и вентиляционных конструкциях. Такой дефлектор нетрудно собрать своими руками. Конструкция этого приспособления включает в себя такие составляющие: нижний цилиндр с двумя патрубками, верхний цилиндр, конус и два кронштейна.

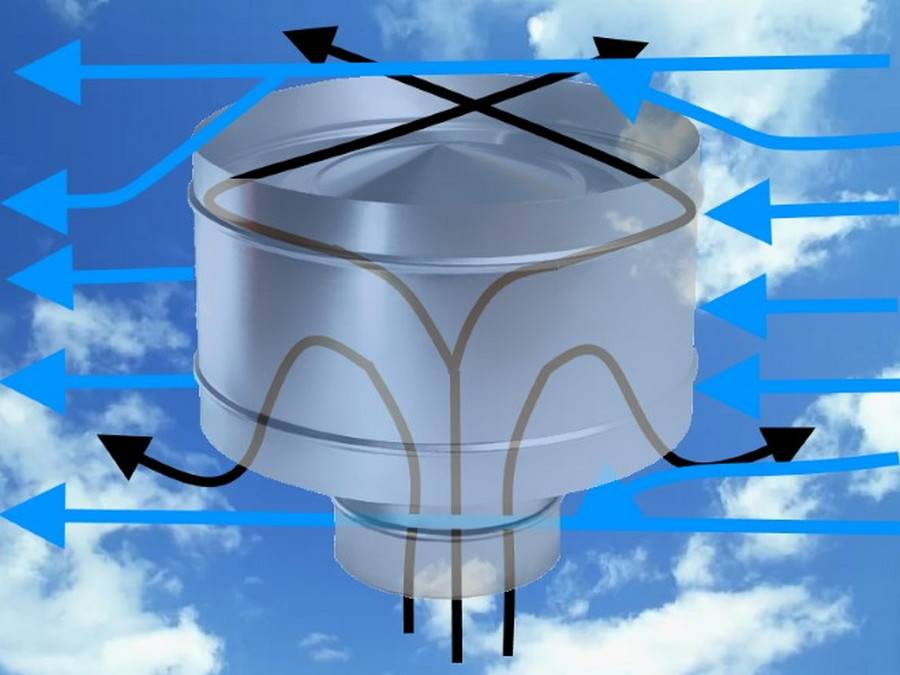

Поступающий из трубы дым оказывается в суженом канале диффузора, посредством чего происходит разрежение. Для сборки такого приспособления, как правило, используют жестяной лист или пластину из оцинкованной стали.

Дефлектор Григоровича имеет очень простую конструкцию и его часто изготавливают своими руками

Н-образный

Такая модель используется преимущественно на производственных предприятиях или котельных, которые обладают большой мощностью. Монтаж Н-образного дефлектора происходит так: на устье трубы закрепляется патрубок аналогичного размера. В центральной части патрубка располагается специальная врезка, благодаря которой обеспечивается плотная стыковка устройства с дымоходной трубой. К поперечной трубе справа и слева фиксируют ещё две трубки, в результате чего образуется устройство, напоминающее букву «Н».

Для такой конструкции не требуется защитный козырёк, так как устье дымохода уже защищено горизонтальными частями. Н-образный дефлектор способствует усилению тяги при любом направлении воздушных потоков.

Вращающийся

Такое устройство осуществляет вращение только в одну сторону. Круговое движение обеспечивает дополнительную эффективность приспособления. Кроме этого, такая модель обеспечивает защиту трубы от атмосферных осадков и мусора. Часто используется для котлов, работающих на газу.

Дефлектор «флюгер»

Такая модель включает в себя вращающийся корпус. Это приспособление включает в себя следующие элементы: флюгер, козырьки, подшипниковый узел. Вращение устройства осуществляется благодаря силе ветра, действующей на флюгер. Дефлектор на дымоход типа флюгер работает по принципу корабельного паруса.

Дефлектор-флюгер имеет в конструкции деталь, которая вращается от дуновения ветра

Особенности работы устройства заключается в следующем: воздушные потоки проходят между козырьками, таким образом воздух становится разреженным. Данная модель позволяет усилить тягу в дымоходе, исключить обратную тягу и образование искр.

Делаем козырек на вытяжную трубу дымохода своими руками

Основная цель, которую преследуют хозяева, ставя козырьки для дымоходов — предотвратить обратную тягу в печи. Установив флюгер на дымоход, домовладельцы с его помощью уменьшают воздействие на дымоотвод паразитирующих потоков воздуха, которые, при больших ветрах и небольшом давлении в атмосфере, способны создавать появление обратной тяги. Это приспособление имеет ряд других названий. Флюгер называют насадкой, крышкой и флюгаркой, вытяжным зонтом и дымником. Дело, в сущности, не в названии этого приспособления, а в его положительных функциях.

Грамотно подобранный колпак очень выигрышно смотрится в сравнении с просто дымоходом

Выводы и полезное видео по теме

Сравнение характеристик ротационной турбины и модели ЦАГИ:

Принцип работы поворотного флюгера-дефлектора:

Технология установки турбодефлектора на плоскую кровлю:

Такое простое приспособление, как дефлектор, способно решить распространенную проблему естественной вентиляции – недостаточность вытяжной тяги.

Помимо повышения эффективности воздушной циркуляции, колпак выполняет защитную роль, предотвращая забивание вентканала мусором.

Имеете опыт в монтаже и эксплуатации вентиляционного дефлектора? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Блок для обратной связи расположен ниже.
