Твердотопливные котлы КЧМ-5-К-03М1

Котлы с водяным контуром

Сегодня обеспечить работу системы отопления и нагрев воды для хозяйственно-бытовых нужд можно при помощи всего одного устройства — котла с водяным контуром.

Это устройство представляет собой обычный отопительный котел, в который вмонтировали бойлер. Последний, как и в случае с водогрейным котлом, может располагаться как над топкой, так и сбоку от нее.

Наиболее простым и в то же время самым известным представителем данной категории оборудования является титан.

Расположенный внутри топки теплообменник подключается к отопительному контуру, вследствие чего через него прокачивается теплоноситель — теперь уже вода. Часть этого теплоносителя по отдельной ветке подается на теплообменник, установленный внутри бойлера, благодаря чему и осуществляется нагрев имеющейся в бойлере воды.

Чтобы отопитель мог снабжать теплом две системы одновременно, он должен обладать значительной производительностью. Поэтому разработчики применяют различные конструктивные решения, обеспечивающие полное сгорание топлива и усвоение максимально возможного количества выделяющейся при этом энергии.

Чтобы теплоотдача от твердотопливного котла была максимальной, используйте только хорошо высушенное топливо.

Выпускаемая продукция

Фирма Dakon выпускает различные типы водогрейных котлов. К ним относятся:

Котлы Dakon твердотопливные;
На газовом топливе;
Электрические;
На жидком топливе.

Во многих местностях до сих пор не проведено центрального газового снабжения, поэтому получили большое распространение котлы Dakon твердотопливные, серии dor, которые используют древесину и уголь. Конструктивно такие котлы выпускаются в чугунном и стальном исполнении. Их отличие состоит в сроке службы и соответственно в весе из-за применения разных теплообменников.

Рис. 1

Линейка выпускаемых твердотопливных моделей очень широка. На нашем рынке получили распространение три модели, работающие на твердом топливе. Основной твердотопливной серией, считается линейка котлов Dakon dor.

Установка радиаторов для получения максимального КПД

Радиаторы устанавливают на участках, где тепловые потери помещения наиболее значительные, например, рядом с окнами. Чтобы добиться максимального КПД, подоконник должен перекрывать около 2/3 верхней плоскости батареи и находиться от ее поверхности примерно в 10 см. Рекомендованное расстояние между радиатором и полом составляет 12 см. Заднюю поверхность батареи от стены должны отделять 2 см. Это создаст правильную естественную конвекцию, при которой некоторое количество тепла уходит на обогрев стены и блокировку теплопотерь помещения, а большая часть энергии направляется на обогрев.

Качество котлов КЧМ последних годов

Котлы КЧМ советского периода были дубовыми (в хорошем смысле слова) и надежными. Нынешнего производства-просто дубовыми. На базе в 2009 году поставили КЧМ 5 70 квт. Два года назад выкинули потекшую секцию. без замены, вчера -заменили заднюю стенку, тоже свищ в литье. При этом вода в закрытой системе – лучшая в России ( Красноярск). схожей с водой из горного ручья, по мнению гастербайтеров. Разговаривал с продавцами – говорят, что качество чугуна стало намного хуже (какой-то “губчатый чугун), много возвратов.

+ Плюсы: “дубовость”, всеядность, ремонтнопригодность

– Минусы: Низкая надежность из-за качества литья, низкий КПД, малый объем зольника, неоправданно возросшая цена

Способы увеличения КПД

Чтобы отопительная система работала с минимальными потерями тепла, следует ознакомиться с действенными способами, как улучшить КПД газового котла. Для этого нужно максимально исключить все виды теплопотерь.

Чтобы снизить процент физического недожога, следует следить за состоянием и чистотой жаровых труб и водяного контура. На трубопроводе образовывается сажа, а на контуре накипь, поэтому эти элементы отопительной системы требуют регулярной прочистки.
В газовом котле не должно быть избыточного воздуха, так как вместе с ним в дымоход уходит и тепло, которое могло использоваться для нагревания теплоносителя. Эту проблему можно решить, установив на дымоходную трубу ограничитель тяги.

Как циркулируют газы в котле

Регулировка заслонки поддувала. Сделать это можно при помощи установленного в котле термометра. Нужно просто заслонку поставить в такое положение, чтобы при этом достигалась максимальная температура теплоносителя.
Следить за тем, чтобы поддерживалась нормальная тяга. Она уменьшается в результате сужения сечения дымохода. Избежать этого можно, если регулярно очищать отводящую трубу, ведь на её стенках налипает сажа.
Необходимо регулярно чистить камеру сгорания, так как на поверхности её стенок образовывается копоть, из-за чего увеличивается расход топлива.

Монтаж коаксиального дымохода

Если вы ищете варианты, как повысить КПД газового котла, обратите внимание на то, какой дымоход установлен. Традиционные отводящие трубы обладают рядом недостатков, основным из которых является зависимость от погодных условий

Альтернативой обычному дымоходу может стать коаксиальный дымоход, который отличается такими преимуществами:

существенно увеличивает КПД газового котла;
стойкий к воздействию высоких температур;
может быть выполнен в разных вариантах;
позволяет экономить топливо;
обеспечивает длительное поддержание температуры в помещении.

Устройство коаксиального дымохода не требует особых усилий. Конструкция представляет собой две отводящие трубы разного диаметра, по одной транспортируются отводящие газы, по другой насыщенный кислородом воздух.

Если у вас нет опыта работы с отопительным оборудованием, но возникла необходимость решить вопрос, как улучшить КПД газового котла, обратитесь к специалистам. Они выполнят работы на высшем уровне, обеспечивая наиболее эффективное функционирование отопительной системы вашего дома.

Коэффициент полезного действия указывает на теплоэффективность отопительного котла. Это один из важнейших показателей оборудования, позволяющий спрогнозировать, сколько топлива потребуется для обогрева помещения. КПД газового котла отопления обязательно указывается производителем в техническом паспорте, поэтому покупатель получает возможность подобрать оптимальную модель. Рассмотрим способы расчета коэффициента полезного действия, особенности выбора оборудования на основе показателя эффективности.

Котлы для отопления жилья

Для установки в жилых домах, чаще всего, выбирают следующие виды котлов КЧМ:

Микро;
КЧМ 5.

Обе эти модели спроектированы для использования в локальных системах отопления относительно небольших зданий. Впрочем, если брать самый мощный котел в линейке, то его можно применять для обеспечения тепла в здании площадью до 800 квадратных метров.

Генераторы тепла оборудованы регулятором поступления воздуха в топку, что позволяет изменять интенсивность работы котла в зависимости от требуемой температуры в помещениях.

Все модели отопительного оборудования отвечают требованиям разрешительных служб (котлонадзора), а также санитарным нормам. Изготовлены агрегаты из безопасных для здоровья материалов. Теплоизоляция кожуха выполнена из полимеров, способных выдерживать высокие температуры, не выделяя при этом вредных для здоровья веществ.

Такая теплоизоляция обеспечивает полную безопасность (наружная поверхность котла не разогревается до высоких температур) и повышает эффективность работы оборудования, исключая непроизводительные потери тепла.

КЧМ Микро

Котел предназначен для отопления помещений площадью 140-170 квадратных метров. Работает оборудование на твердом топливе, при необходимости может быть переоборудовано для работы на газе.

Котел получил название «микро», так как он довольно компактен. Выпускается в двух исполнениях – с 4 и 5 секциями. Основные характеристики:

длина – 630 мм;
высота – 805 мм;
ширина – 400 мм (для четырехсекционной модели) и 480 (для пятисекционной);
объем топочной камеры – 29 л (4 секции) и 41 л (5 секций).

Котел не требователен к составу теплоносителя, может быть использована как вода, так и незамерзающая жидкость (антифриз). Максимальная температура нагрева воды – до 95 градусов, давление в системе – не больше 0,4 МПа.

Мощность оборудования зависит от вида топлива. Так, при использовании четырехсекционной модели, мощность агрегата при сжигании антрацита составляет 14 кВт, а на дровах – 11,3. КПД котла – 78%, температура горения топлива – 250 градусов.

КЧМ 5

Большой популярностью у потребителей пользуется твердотопливный котел кчм 5, так как этот агрегат не уступает по надежности и качеству импортным аналогам, но стоит при этом почти в два раза дешевле.

Очень удобно, что котел может работать на самом разном топливе. Модели базового исполнения работают на твердом топливе, при установке специальных горелок можно использовать дизтопливо или газ.

Базовая модель котла является одноконтурной, то есть рассчитана она исключительно на отопление домов. Однако производитель предлагает технические решения, которые позволяют использовать генератор тепла для снабжения дома горячей водой.

Теплообменник котла состоит из чугунных секций, их может быть от трех до девяти. В зависимости от количества секций изменяются и технические характеристики прибора: размер, мощность, объем топки и пр.

Характеристики самой «младшей» модификации в линейке, имеющей три секции:

габаритные размеры – 500 x 715 x 1150 мм;
объем топочной камеры – 35 литров;
мощность – 21 кВт (при использовании в качестве топлива антрацита);
площадь отапливаемых помещений – до 210 квадратных метров;
расход угля – 3,3 килограмма за час;
КПД – 77-80% в зависимости от используемого топлива.

Достоинства модели:

универсальность, возможность проведения модернизации;
все «рабочие» детали котла выполнены из высококачественных элементов, что обеспечивает длительный срок службы;
простое обслуживание создает минимум неудобств хозяевам;
оптимальные условия горения поддерживаются при любых показателях тяги, поэтому в доме будет тепло вне зависимости от погодных условий на улице, даже при полном безветрии.

Модель КЧМ 5 – это агрегат длительного горения, то есть частая загрузка топлива не требуется. Это очень удобно, поскольку далеко не у всех хозяев дома есть возможность постоянно наблюдать за работой оборудования. Кроме того, модель оснащена регулируемым термостатом, что позволяет поддерживать температуру теплоносителя на заданном уровне.

Виды котлов КЧМ для жилья

Модернизированный котел КЧМ Гном для отопления небольших домов

Агрегаты с автоматизированным сжиганием твердого топлива используются для отопления частных строений, хозяйственных построек и коммунальных зданий, в которых есть магистрали с принудительной или естественной циркуляцией теплоносителя.

Чугунный котел выбирается в зависимости от площади постройки. Мощное оборудование на небольшом пространстве ведет к потерям тепла.

КЧМ Микро

Агрегат включает три чугунные секции, его мощность – 17 кВт на антраците и 14 кВт на дровах. Котел приобретают для отопления дома площадью до 200 м2. КПД достигает 79%, а объем камеры сгорания составляет 30 л.

Ориентировочное потребление условного вида топлива – 2,2 кг/час. Габариты корпуса 630 х 400 мм, объем водяного отсека – 16 л, агрегат весит 158 – 162 кг.

КЧМ 5

Котел выпускается с несколькими вариантами количества секций, в конструкции предусмотрен регулятор тяги. Оборудование предназначается для строений общей площадью 300 – 500 м2, мощность составляет до 50 кВт. КПД агрегата не бывает меньше 78,8%. Объем отделения сгорания – 95 л. Регулятор тяги дает возможность экономить топливо за счет его длительного горения.

Лучшие модели и производители

Интересуясь КПД котлов отопления на газе, стоит ознакомиться с перечнем наиболее удачных вариантов от всемирно известных производителей.

Vaillant ecoVIT, VKK INT 286/4 – одноконтурная модель для напольной установки. Имеет закрытую камеру сгорания, высокий уровень автоматизации.

DeDietrich Naneo, PMC–M 34/39 MI Plus – конденсационный котел для настенного монтажа. Комбинированная закрыто-открытая камера сгорания и встроенная система управления.

ACV Alfa Comfort 60 v15 – энергонезависимый напольный котел, который не требует подключения к электросети. Простой и надежный вариант по демократичной стоимости.

Достоинства и недостатки

Перед приобретением агрегата нужно узнать о его достоинствах и недостатках. Кроме того, что у котла небольшая стоимость, у него есть ещё ряд преимуществ. Среди них выделяют:

длительность срока эксплуатации — 25 лет;
дополнительное оборудование позволяет быстро перестроить котёл с одного топлива на другое;
благодаря простой конструкции агрегат легко чистить, ремонтировать и менять в нём повредившиеся детали;
секционный теплообменник даёт возможность создать большой ряд мощностей;
особенности устройства и теплоизоляции повышают КПД оборудования даже при использовании влажных дров (влажность не должна превышать 20%).

Недостатком является то, что у КЧМ-5 расход газа и угля значительный, при этом одна загрузка топлива позволяет котлу работать недолго. Если сравнивать эту модель и пиролизные устройства, то вторые имеют ряд преимуществ. Недостаточная эффективность влечёт за собой необходимость периодически чистить внутреннюю поверхность прибора. Также нужно правильно организовать дымоход, иначе продукты горения будут попадать в помещение.

Преимущества оборудования

Твердотопливные котлы КЧМ-5 обладают рядом преимуществ:

Изготавливаются из прочного материала (чугуна).

Имеют большой диапазон мощностей (в пределах 21-80 кВт), что становится возможным за счет использования секций.

Обладают небольшими размерами, что позволяет сэкономить пространство в помещении.

Имеется возможность модернизировать устройство для работы с другими видами топлива (жидким или газообразным).

Работа котла не зависит от наличия электрической энергии.

Обладает низкими требованиями к тяге в дымоходе.

Прост в эксплуатации за счет упрощенной конструкции (легко чистить, ремонтировать в случае поломки).

Неприхотлив к качеству горючего.

Отечественная сборка, за счет чего по всей стране работает сеть сервисных центров для обслуживания оборудования.

Длительный срок эксплуатации (более 25 лет), который обусловливается использованием качественных материалов.

Доступная цена, которая ниже, чем на многие аналоги.

Как увеличить КПД газового котла

Регулировка поддува – определить предпочтительное положение заслонки можно экспериментальным способом. Остановитесь на таком положении, при котором встроенный градусник котла будет показывать наиболее высокую температуру.

Продувка системы отопления – периодическое проведение такой очистки убережет трубы от зарастания грязью или накипью.

Чистка дымохода – следите за тем, чтобы канал не зарастал копотью. Сужение трубы приводит к падению тяги, препятствует полноценному сгоранию топлива и увеличивает вероятность отравления угарным газом.

Чистка горелки – камеру сгорания рекомендуется тщательно мыть хотя бы раз в три года. Эту процедуру желательно доверить специалисту.

Установка ограничителей тяги – если дымоход слишком широкий и через него уходит много тепла, можно воспользоваться специальным устройством, регулирующим сечение трубы. Перед этим обязательно следует проконсультироваться со специалистом.

Регулировка оборудования – после установки и запуска котла попросите мастера настроить котел на экономичный режим работы.

Установка турбулизатора – это особая пластина, которая монтируется между теплообменником и камерой сгорания, увеличивая площадь теплоотдачи.

Использование датчиков – миниатюрные устройства позволяют отслеживать температуру окружающего воздуха, контролировать подачу газа и прочие параметры работы оборудования. Некоторые модели котлов имеют встроенные системы управления, для других автоматику можно приобрести отдельно.

Дополнительно рекомендуется устранить мостики холода в самом помещении. Возможно, потребуется утепление стен, перекрытий, замена окон и дверей.

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

газовые;
электрические;
твердотопливные;
жидкотопливные.

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

Электрические котлы всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Газовые

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

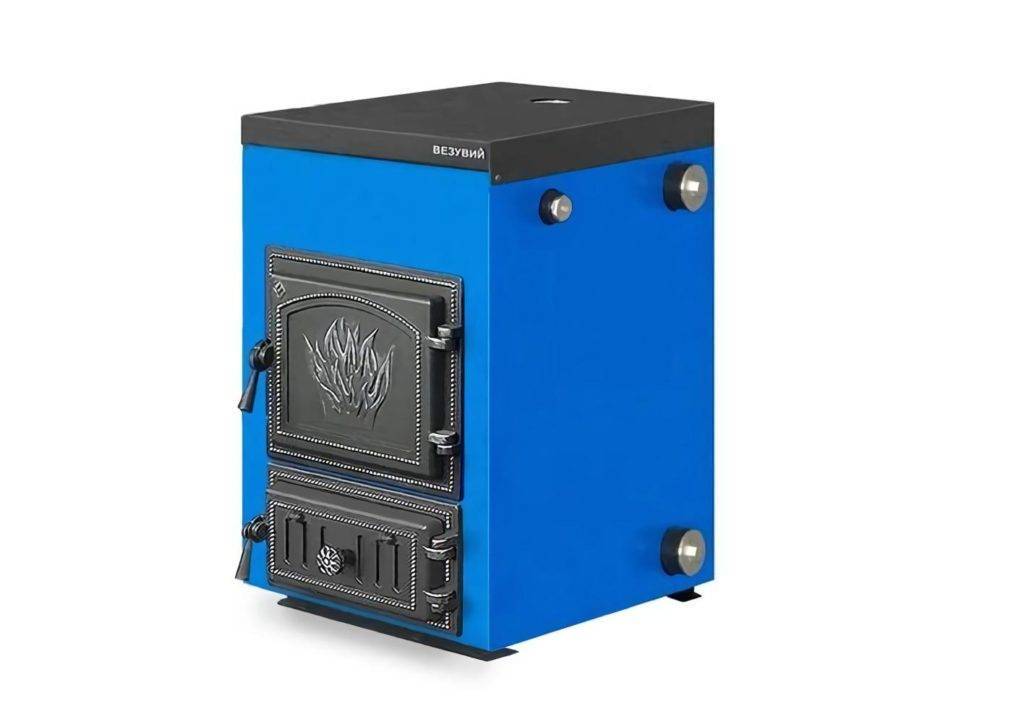

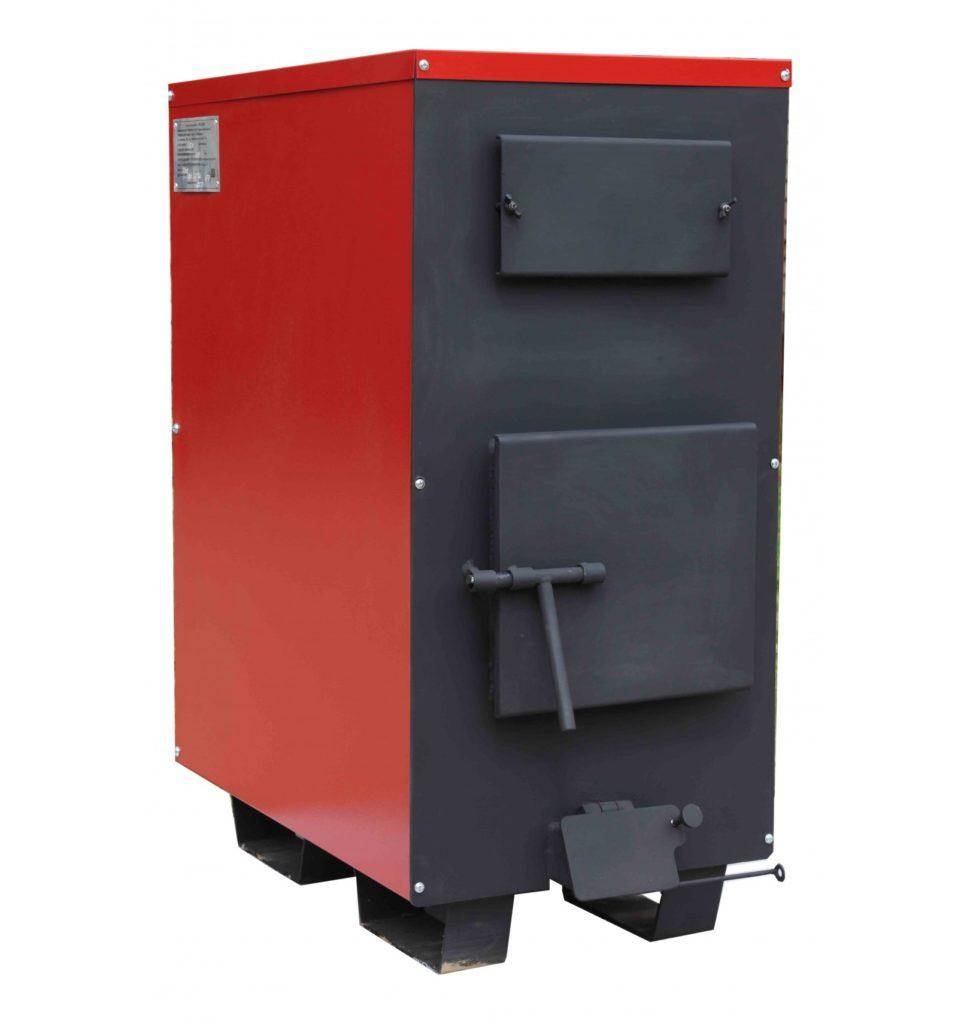

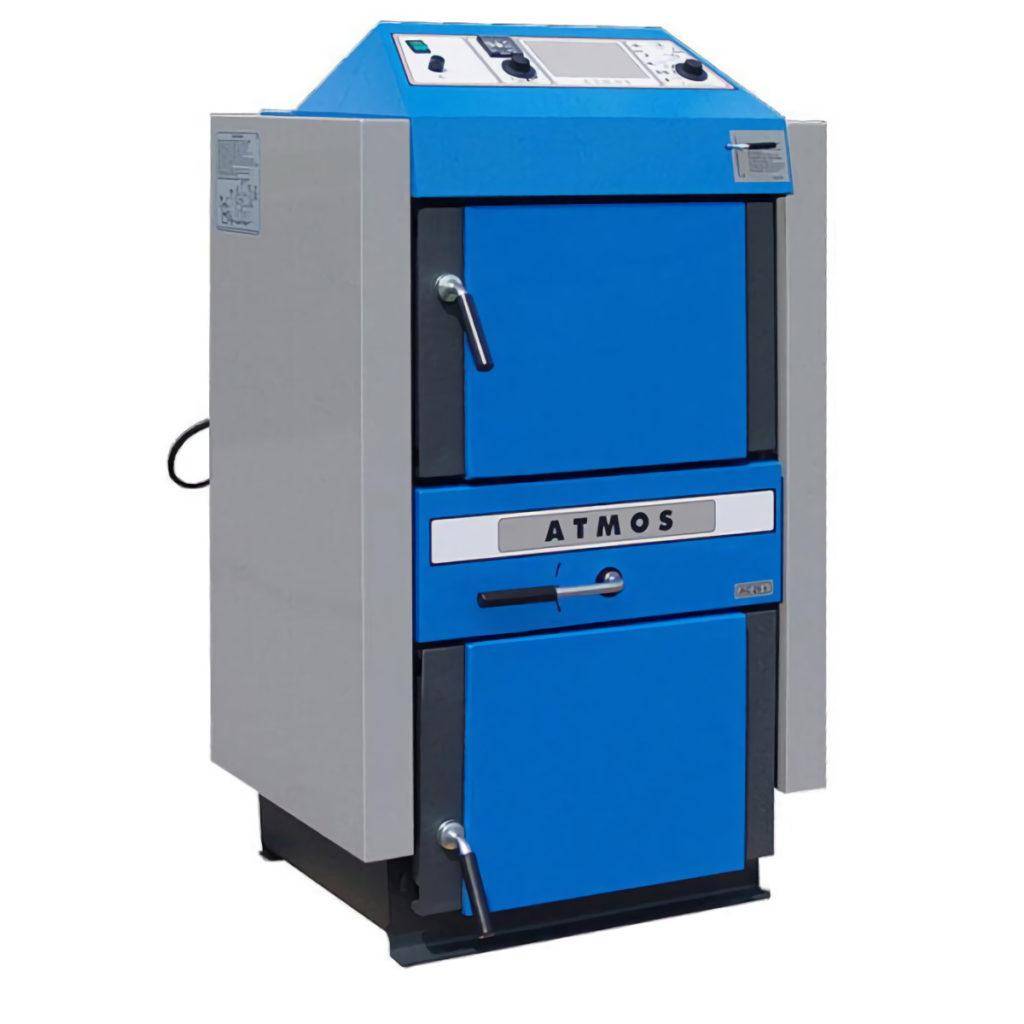

Твердотопливные

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

О том, как сделать котел, работающий на твердых видах топлива, для отопления дома и будем говорить ниже.

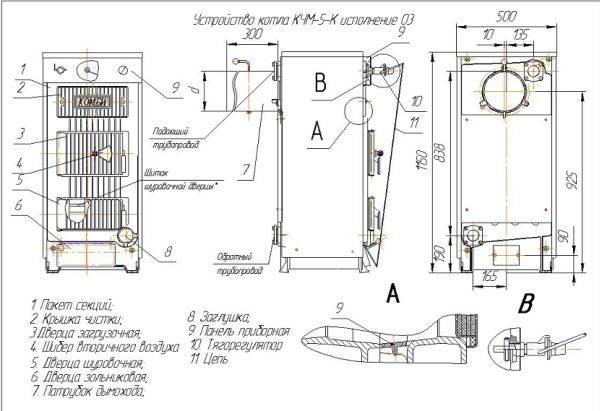

Устройство котлов КЧМ

Данное оборудование изготавливают из чугуна, который отличается долговечностью и надёжностью, а также этому материалу не страшна коррозия и не прогорает, как сталь, от высоких температур. Слабое место – это резкие изменения температуры, вследствие чего могут образоваться трещины.
Конструктивно поверхность нагрева представляет собой пакет секций из чугуна. К последней секции прикрепляется дымоход и там же присоединение котла к системе отопления.

С фронтальной стороны предусмотрен люк ревизии для очистки дымовой трубы и ряд дверок (для загрузки топлива, для очистки зольника и шурования). Для избежания потерь тепла агрегат покрывается теплоизоляцией, как правило, это минеральная вата, которая способна переносить большие температуры и не несёт опасности здоровью человека.

Поверх размещается металлическая рубашка, покрытая краской. Регулировка тяги производится вручную при помощи шиберных заслонок. В корпусе котла предусмотрен ряд приборов для контроля работы. В зоне нагрева, к примеру, вмонтирован термометр для измерения температуры теплоносителя.
