Углубление колодца своими руками

Этапы углубления колодца

В данном уроке рассматривается пример собственного опыта углубления колодца, он может отличаться от общепринятых, но главную задачу, которую мы ставили перед началом углубления, а именно увеличению уровня воды мы добились итак начнем.

Подготовительный процесс

Откачиваем всю воду из колодца с помощью дренажного насоса.
Устанавливаем хорошую лестницу в колодец.
Убираем лишнюю глину со дна — это делается с помощью ведер.
К ручкам ведер привязываем веревку, а к концу веревки специальный крюк — это обезопасит нас от срыва ведер на голову человеку, который работает в колодце. (Техника безопасности).
Нарезали арматуру на 12 мм, чтобы закрепит колодезные кольца (чтобы они не просели).

Наверное у вас вызовет интерес зачем мы стали закреплять колодезные кольца? Это очень просто, дело в том, что при увеличении высоты колодца и при работы связанной с рытьем под нижним кольцом оно в силу веса, которые придают верхние кольца — может просто напросто просесть и уйти в глину соответственно повредить и перекрыть водоносный слой.

Затем начинаем копать под нижним кольцом, глину по прежнему поднимаем ведрами. Кстати если вы решили углубить кольцо значительно, тогда советуем чтобы не потратить все силы поднимать ведра вдвоем с помощью барабана.

Далее продолжаем копать до появления водоупорного слоя — водоупорный слой обычно представляет из себя участок твердой сухой глины, ну и конечно если у вас уже появилось несколько родников, если родники еще не появились продолжайте копать, пока они не появятся. Мы углубили колодец на расстояние около 90 см!.

Теперь завершающий этап — это процесс опускания в колодец бетонного кольца меньшего диаметра, стоит отметить, что диаметр наших колец изначально был порядка 100 см. А опускать кольцо мы решили внахлест этим кольцам, таким образом бетонные кольца которые мы начали опускать внутрь имели диаметр 90 см, кольцо легло отлично, и даже немного осталось места по краям. Туда мы насыпали щебенки и сделали таким образом некий фильтр для колодца.

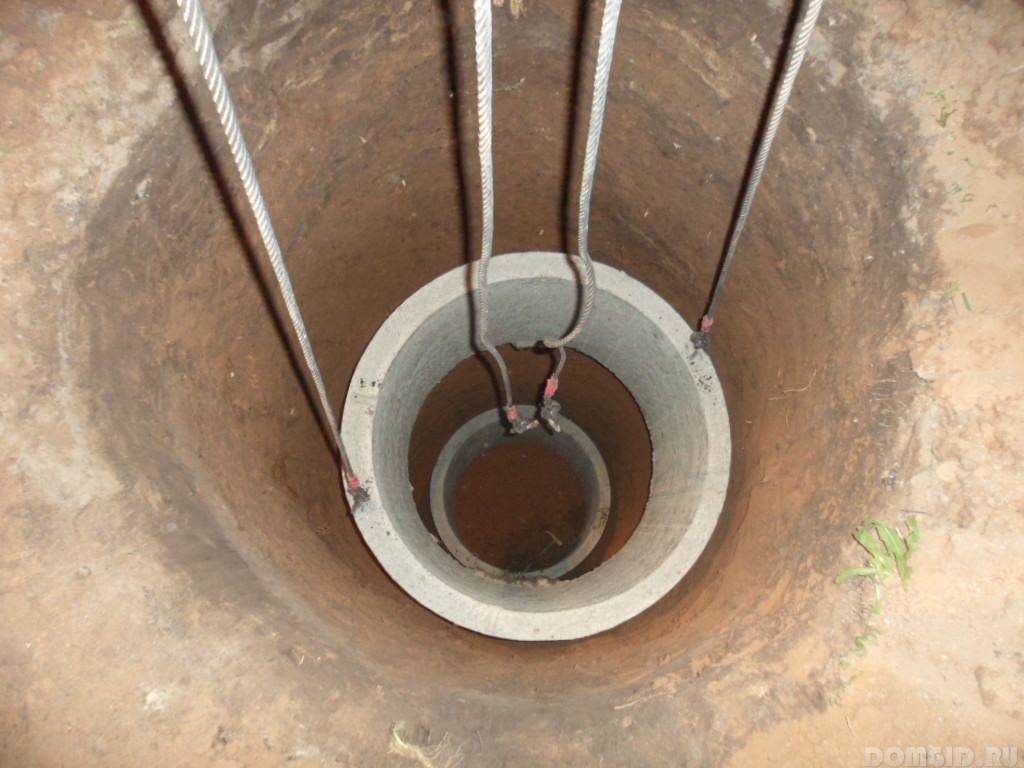

Опускаем в колодец еще одно бетонное кольцо чуть меньшего диаметра

Обратите внимание, что на фотографии выше показана установка кольца меньшего диаметра и образцы установки крепежа колец. На этом процесс углубления колодца закончен, стоит отметить, что колодец углубленный данным способом работает уже около 5 лет чего и вам желаем

На этом процесс углубления колодца закончен, стоит отметить, что колодец углубленный данным способом работает уже около 5 лет чего и вам желаем.

Последовательность работ

Перед началом работы следует просчитать стоимость очистки и оценить, не дешевле ли будет сделать новый колодец или пробурить водяную скважину? Следует учитывать, что углубить колодец – не только сложно и рискованно, но и довольно дорого. Цена такой работы вполне сопоставима со стоимостью нового колодца, поэтому углубление выполняется только при отсутствии других возможностей.

Схема очистки колодца и погружения в него.

Вначале следует откачать из колодца всю воду, получив таким образом полный доступ к его дну. Делают это при помощи дренажного насоса, а при невысокой скорости приплыва воды может хватить и пары ведер.

Добравшись до дна колодца, вниз спускают лестницу, надежно зафиксировав ее на поверхности. Преимущество следует отдавать именно веревочным, а не деревянным лестницам, так как последние, под действием веса человека, часто проваливаются глубоко в ил. Помимо этого, обычную лестницу придется постоянно вынимать, чтобы не мешать работе на дне.

Спустившись на дно, можно приступать к самому углублению колодца. Оно состоит в выкапывании и вынимании донного ила, не позволяющего подходить воде. Ил вынимают ведрами, надежно закрепив их на веревке. Можно использовать как ручной труд, так и небольшую лебедку.

По мере того как пространство, находящееся ниже бетонных колец, освобождается, увеличивается риск их срыва с места и опускания. Чтобы этого не произошло, кольца укрепляют, проделывая в них небольшие отверстия зубилом, в которые вбивают куски арматуры. Делать это нужно не только с самым нижним бетонным фрагментом, но и со всеми вышележащими.

Окончание заиленного участка определяют по вхождению в водоупорный слой. Он должен выглядеть как массивный пласт глины, ниже кровли которого уже не наблюдаются отдельные мелкие ручейки воды из стенок колодца. Средняя глубина, которую следует пройти, чтобы достичь водоупорного горизонта, составляет от 90 см до 1.5 м, но это значение может колебаться в зависимости от ситуации.

Схема размещения колодцев и скважин различной глубины.

Последний этап – спуск на дно и закрепление нового бетонного кольца. Учтите, что оно должно иметь диаметр на 10-15 см меньше, чем существующие элементы обрамления. Стоит просчитать и прохождение сквозь места стыков – в них кольца могут стоять в перекошенном состоянии, что еще больше снизит сечение устанавливаемой части колодца.

Кольцо надежно крепят к нескольким тросам, после чего медленно начинают спуск

Особенно осторожно нужно следить за тем, чтобы движение шло без перекосов, так как они могут привести к безнадежному заклиниванию кольца в колодце. По завершению установки дно колодца можно устелить слоем крупного гравия или речной гальки

Такой материал предотвратит быстрое загрязнение и сделает воду в колодце чище.

Пользуясь ситуацией, в которой все стенки колодца освобождены от воды, следует произвести их исследование на наличие грязи и трещин. Налипшую грязь смывают (удобнее всего делать это мойкой высокого давления), стены обрабатывают дезинфицирующими средствами, например – гипохлоридом натрия. Трещины в бетонных кольцах заделывают смесью цемента с жидким стеклом.

По завершении всех работ вы получите обновленный колодец с чистой и свежей водой.

Подобным образом происходит и углубление деревянного колодца. Единственное отличие состоит в том, что венцы сруба можно сделать того же сечения, что и основных элементов колодца. При работе в деревянном колодце следует быть особо осторожным, так как поврежденные венцы могут начать обваливаться.

Техника безопасности

Углубление колодца – весьма опасная работа, при выполнении которой следует особое внимание уделять соблюдению техники безопасности. Выполнение простых правил позволит сохранить вам здоровье, а в некоторых случаях – жизнь

Схема бетонного кольца.

Нужно понимать, что работать на дне колодца следует мужчине, у которого нет проблем со здоровьем, особенно со стороны сердечно-сосудистой и дыхательной системы.
Во время очистки колодца в нем накапливается углекислый газ, выделяемый при дыхании. Поскольку он тяжелее атмосферного воздуха, то его уровень быстро увеличивается и может привести к обмороку. Поэтому следует предусмотреть возможность экстренного подъема человека на поверхность. Работать на дне следует не более 15 минут, после чего отдыхать на поверхности 20-25 минут. Этого времени вполне достаточно для того, чтобы набрать 2-3 ведра ила, после чего работу может продолжать другой человек из вашей команды.
Производить работы такого типа следует небольшой «бригадой» в количестве не меньше трех человек. Пока один работает на дне колодца, остальные двое выполняют прочие работы и подстраховывают его. Помимо этого, экстренный подъем легче и быстрее осуществить вдвоем.
Нелишним будет наличие какой-либо системы оповещения – будь то рация или веревка, по которой подаются заранее обговоренные сигналы. Нельзя полагаться только на свой слух, ведь на глубине звуки воспринимаются совсем по-другому.
Одно из главных требований – наличие спецодежды и каски. Как бы надежно не выглядели крепления, в любой момент они могут оборваться и упасть рабочему на голову. Наличие каски сильно уменьшает риск смертельных травм.
Опасная ситуация может возникнуть и при монтаже нового бетонного кольца. Если оно застряло, ни в коем случае не следует становиться на него ногами и пытаться протолкнуть под действием собственного веса. Для этого лучше использовать деревянные брусья, либо специальную строительную технику.

По окончании работ не забудьте поднять со дна колодца весь инструмент, не убирая при этом куски арматуры или анкерные болты, используемые для фиксации бетонных колец. Пока новый фрагмент не укрепился, существует большой риск проседания всей конструкции.

Во всех непредвиденных случаях, главное – не теряться

Проявив смекалку и осторожность, можно найти выход из любой проблемы

Устройство и конструкция колодца

Конструкция колодца не изменяется сотни лет. Сооружение представляет собой шахту, дно которой располагается в водоносном слое.

Стенки ствола укрепляются от осыпания. Для этих целей может использоваться камень, дерево или современный вариант – железобетонные кольца. На дне обычно обустраивается фильтр, который представляет собой засыпку из гравия высотой 10-15 см. Встречаются более сложные многослойные фильтры, состоящие из щебня, гравия и песка.

Шахта закрывается так называемым надколодезным домиком, в котором располагается механизм для подъема воды. Сооружение может быть оборудовано насосом, что существенно облегчает подачу воды.

На рисунке представлена схема устройства шахтного колодца. Любое сооружение такого типа устроено подобным образом

Главным «конкурентом» колодца считается скважина. Однако, несмотря на ее достоинства, многие предпочитают традиционный источник воды.

При правильной эксплуатации колодец прослужит дольше, чем скважина, при этом поддерживать в нем чистоту достаточно просто.

Сооружение с ручным механизмом подъема воды не нуждается в электроэнергии и может эксплуатироваться в любых условиях, тогда как скважинный насос всегда энергозависим. Кроме того, колодец можно выкопать и обустроить вручную, без привлечения специальной техники и механизмов. Однако беспроблемной эксплуатация колодцев бывает редко.

Причины снижения дебита воды

Дебит водоносного источника не является величиной постоянной и зависит от множества внешних факторов. Основными причинами снижения притока воды являются:

Гидрогеологические показатели местности, где обустроен колодец. Высокий температурный режим и отсутствие осадков в летний период, а также низкие температуры зимой могут стать причиной частичного или полного пересыхания водоносного слоя в колодце. Зачастую подобное явление носит временный характер и не требует оперативного вмешательства.
Отсутствие источников для подпитки водоносного горизонта, длительная или усиленная эксплуатация колодца.
Снижение уровня залегания грунтовых вод, когда не происходит наполнение водоносного слоя атмосферными осадками. Это приводит к заиливанию и непроходимости дна, что делает невозможным поступление воды в водозаборную шахту.
Разработка нового колодца или скважины на участке, которые способны существенно снизить дебит воды в действующем сооружении.
Износ или повреждение материалов водоприемной шахты колодца. Это приводит к оттоку воды через существующие разломы и деформации.

Какой бы ни была причина снижения дебита воды, специалисты рекомендуют почистить, отремонтировать и углубить колодец.

Углублять или не углублять?

Углубление пересохшего колодца своими руками – занятие очень сложное и затратное, как по времени, так и по деньгам

Именно поэтому крайне важно определить целесообразность будущего мероприятия

Прежде всего, нужно ответить на несколько вопросов:

Уменьшение количества воды в колодце не может быть связано с погодой: продолжительными морозами или длительной засухой.
Оставшаяся в колодце вода сохранила свои качества. Она не имеет посторонних запахов, вкусная и чистая. Если это не так, возможно заиливание донного фильтра. Проблема решается грамотной чисткой.
В расположенных неподалеку колодцах уровень воды не изменился.

Если на все вопросы дан положительный ответ, вполне возможно, что проблема именно в вашем колодце, и он нуждается в углублении. Но торопиться с началом работ все равно не стоит.

Для начала имеет смысл провести такие мероприятия:

провести геологическую разведку посредством опроса соседей — владельцев скважин или колодцев;
точно определить ежедневный приток воды;
выяснить в метеослужбе или у владельцев эксплуатируемых источников воды, на какой глубине у них вскрыт водонос;
определить способность грунта «держать» стенки шахты без осадки.

Такие трудоемкие подготовительные работы связаны с тем, что все типы грунта имеют свои особенности и характеризуются определенными нюансами при работе.

Нарушение технологии и некомпетентность работника может повлечь перекрытие водоносного слоя, а то и разрушение ствола при попадании в плывун.

Углубление колодца — крайне трудоемкое и затратное мероприятие. Перед началом проведения работ нужно убедиться в его целесообразности. Вполне возможно, что копка нового колодца будет лучшим решением

Плывуном называется грунт, состоящий из водонасыщенной смеси песка, органики и ила, который при определенных условиях приходит в движение, что опасно не только для колодца, но и для расположенных неподалеку строений.

Ошибки в углублении шахты колодца могут стоить слишком дорого, как в отношении трудозатрат, так и в отношении денег. Процедуру можно проводить только один раз и в случае неудачи колодец останется только засыпать.

При этом стоимость выкопанного рядом нового колодца в некоторых случаях может оказаться меньше, чем углубление старого, причем гарантий успеха не даст никто. Специалисты рекомендуют углублять шахту при наличии нескольких условий:

На дне ствола нет плывуна.
Шахта колодца очень глубокая, как минимум 10 колец. Иначе строительство нового сооружения обойдется дешевле.
Хорошее качество воды в источнике.
Отсутствие деформации бетонных колец внутри ствола. Если смещения есть, их величина не превышает 40 мм.
Суточный дебет воды составляет меньше одного кольца.

Углублять колодец придется до второго водоносного слоя. Это как минимум 5 метров, причем гарантий, что вода в нем пригодна для питья, нет никаких.

Наличие на дне колодца плывуна, подвижного слоя из смеси песка, органики и ила, часто становится непреодолимым препятствием для дальнейшего углубления

Техника копки

В постройке колодца можно использовать несколько способов копки:

закрытый;
шахтный;
трубчатый;
открытый.

Открытый

Пространство под строительство колодца из бетонных колец можно подготовить в грунте открытым способом. Требуется выполнить замеры, убрать толщу земли до нужной глубины лопатой. Диаметр углубления в грунте должен быть больше на 20 мм диаметра ж/б кольца для каркаса шахты. После размещения и укрепления элементов из бетона стыки заделываются скрепляющим составом. Углубление между стенами шахты и массивом земли необходимо засыпать грунтом.

Закрытый

Колодец для дачного участка можно сделать закрытым способом. Сначала готовится углубление в почве до 2 м. В яму помещают железобетонное кольцо. Конструкция будет постепенно погружаться вниз. Сверху поэтапно крепятся следующие кольца, последний блок должен возвышаться над почвой. Стыки требуется герметизировать с помощью специальных стройматериалов.

Шахтный

Шахтный колодец состоит из следующих элементов:

ворота;
свайка;
водоотводная канавка;
сруб;
слой гравия;
глиняный замок;
дощатая обшивка оголовка.

Шахту требуется укрепить для предотвращения осыпания земли. Ствол шахты закрепляется с помощью деревянных досок или железобетонных круглых колец для защиты от сточных вод и других загрязнений.

Трубчатый

Трубчатая технология используется при неглубоком протекании грунтовых вод. Для выполнения технологии требуется заказывать или приобретать специализированное оборудование. Работы выполняются специалистами.

Поочередная установка колец

Установка колодца из ж/б колец выполняется с помощью последовательных этапов:

на запланированном участке ставится бетонное кольцо;
почву постепенно вынимают из-под кольца;
выполняется проверка симметричности расположения элемента, чтобы предотвратить перекосы составляющих конструкции;
после погружения в землю кольца сверху монтируется следующее и рытье котлована продолжают;
по мере последовательного углубления конструкции почву вынимают с помощью ведра по канату;
на стыках фиксируются уплотнители из резины.

Установка колец после достижения водоносного слоя

Монтаж колец возможен с помощью другой технологии:

сначала выкапывается шахта, требуется контролировать цельность стенок и предотвращать осыпание земли;
после нахождения водоносного слоя требуется помещать с помощью крана поэтапно кольца и укреплять стены конструкции;
для углубления уровня можно убрать больше земли со дна шахты;
во время работы требуется контролировать вертикальность элементов;
между кольцами и грунтом досыпается земля.

Преимущества технологии:

диаметр шахты увеличен, процесс копки упрощается;
можно создать большую глубину конструкции;
есть возможность изготовления гидроизоляции внешней.

Как выбрать место

Перед тем как выкопать колодец, потребуется определить его месторасположение. Необходимо провести гидрогеологические исследования грунта. Определяется местонахождение воды с учетом следующих характеристик местности:

размещение источников на наделах соседей;
особенности произрастания растительных культур на наделе;
наблюдения за природой, животными, насекомыми и т.д.

Колодцы на соседних участках

Простой способ определить место под дачный колодец предусматривает анализ скважин на участках соседей. Можно рассчитать примерный уровень пролегания воды в почве. Однако в некоторых случаях в соответствии с перепадами высот на местности и геологических характеристик почвы вода может быть выше или ниже. Поэтому данные позволяют выполнить предварительный анализ работ и спланировать последовательность дальнейших действий по строительству источника.

Растения

При оценке места учитываются особенности растений, деревьев и кустарников на участке. О наличии водоисточника на небольшом заглублении указывают произрастающие ивы, ольха, березы, вербы, а также некоторые растительные культуры (лабазник, осока, таволга). Наличие в части надела сосен свидетельствует о глубоком залегании воды.

Разновидности растений могут указывать на глубину пролегания водоисточников:

камыш песчаный — 1-3 м;
рогоз — 1 м;
тростник — 1,5-3 м;
тополь черный — 0,5-3 м;
лох — 1-3 м;
полынь метельчатая — 5-7 м;
солодка — 1-5 м;
полынь песчаная — 3-5 м;
чий блестящий — 1,5-5;
сарзан — 0,5-3 м;
люцерна — 1,4-2 м.

Наблюдения за живностью и природой

Перед тем как вырыть колодец, необходимо понаблюдать за насекомыми, животными и природой на участке. Мелкие мошки вечером скапливаются в местах, на которых близко проходят водоносные слои почвы. Можно запланировать устройство колодца рядом с данным участком. В утреннее время туман скапливается на местах с близким расположением воды. Могут определять близкое размещение воды собаки, которые в жару выкапывают углубления на участке земли с неглубокими грунтовыми водами.

Народные методы

Определить оптимальный участок для размещения водоисточника самому можно с помощью народных методов. Потребуется использование глиняной емкости с размещенным внутри силикагелем. Вещество можно изготовить из перетертых осколков керамического кирпича, подсушенных в духовом шкафу. Сосуд с массой закрывается полотном и завязывается. Посуда взвешивается, результат отмечается.

В предполагаемом месторасположении скважины выкапывается яма до 1000 мм, горшок помещается в углубление на сутки. Затем вынимается и взвешивается повторно. При большом изменении в весе можно ожидать близкого расположения водоносных слоев почвы.

1 Зачем углублять колодец?

Ресурс эксплуатации колодца зависит не только от профессионализма специалистов, что занимались его созданием, но и от внешних факторов, которые невозможно предугадать.

Вода очень часто перестает восполняться из-за различных гидрогеологических условий, приводящих к изменению отметки дна либо из-за ухода подземных вод к самому низу водоносного слоя. Дефицит колодезной воды, в большинстве случаев, может устранить чистка и углубление колодца.

Не рекомендуется принимать поспешные решения и сразу после уменьшения дебета воды производить экстренное углубление, так как эта проблема может носить временный характер – необходимо выждать около месяца. Временный дефицит воды может быть связан с какими-либо земельными работами неподалеку от вашего участка.

Например, если ваш сосед обустраивал скважину, водоизмещение которой превышает показатели вашего колодца. Если же вода не возвращается на протяжении долгого времени, то необходимо взвесить все «за» и «против» увеличения глубины. Углубить колодец имеет смысл, если:

Вы не можете выделить на участке место под новый колодец;
Качество воды в старом колодце вас полностью устраивает;
Глубина колодца превышает 10 колец;
Дебет воды меньше чем одно кольцо в сутки, либо отсутствует вовсе;
Бетонные или пластиковые кольца, за время эксплуатации колодца, не подверглись деформации.

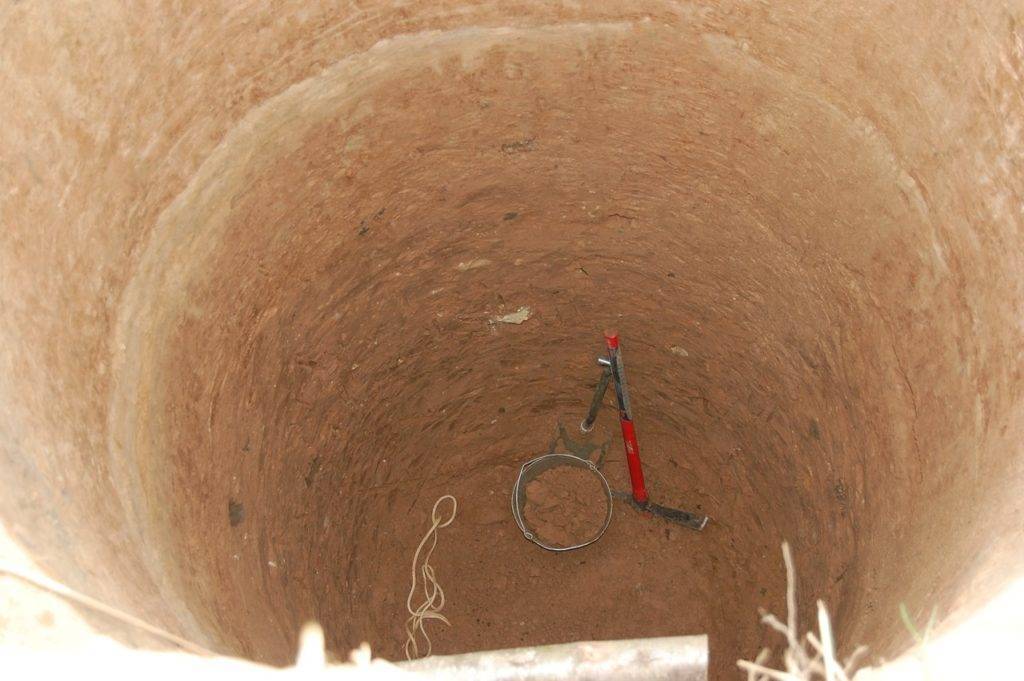

Пересохший колодец, что нуждается в основательном углублении

Если ваш колодец не соответствует этим требованиям, то более целесообразно потратить деньги и усилия на обустройство нового источника.

1.1 Технология углубления

Углубление колодцев всегда происходит кольцами меньшего диаметра: если в основе конструкции использовались кольца диаметром 1 метр, то углубление выполняется кольцами 0.8 диаметра; если колодец изначально построен кольцами диаметра 0.8 — используются кольца 0.6 диаметра.

Основа из колец 0.6 м в диаметре углубляется пластиковыми трубами. Разработка колодца должна выполняться на максимально возможную глубину, так как это необратимый процесс и если первая попытка не принесла никаких результатов – то смысл производить повторное углубление отсутствует.

Чтобы углубить колодец, лучше всего подходит поздняя осень либо зима, так как в это время года наблюдается минимальный уровень воды в толще грунта.

Противопоказано делать это весной, поскольку подземные воды в эту пору находятся на предельной высоте, а после их опускания может оказаться, что полученной глубины недостаточно для круглогодичного обеспечения колодца водой.

При увеличении глубины колодца кольцами меньшего диаметра не стоит прибегать к шахтному способу углубления — когда колона опускается при подкапывании грунта снизу, это может привести к тому, что она попросту застрянет, и рушить её с места будет очень трудно.

Необходимо выполнять поэтапное опускание колец, когда все соединения выполняются непосредственно внутри тоннеля.

Углубление колодца вручную, с помощью пластиковых колец

Поскольку работа внутри колодца – это весьма опасный процесс, огромное внимание должно уделяться технике безопасности: важно следить за тем, чтобы старые кольца были надежно скреплены металлическими соединениями (в основном используются скобы), которые предотвращают их движение и разрыв швов

1.2 Список оборудования для работы

Углубление колодца своими руками требует наличия такого инструмента:

Лопата штыковая обычная, и лопата с коротким черенком;
Емкости для выноса земли – подойдут обычные ведра разного объема (от 12 до 30 литров);
Приспособление для извлечения грунта со дна колодца – можно купить, а можно и сделать самостоятельно. Наиболее простое устройство: зафиксированный валик, на который накручивается веревка (к концу веревки присоединяется крючок для зацепа ведер);
Лебедка (прочность на разрыв свыше 700 кг) – понадобится, чтобы опускать кольца;
Лестница на всю глубину колодца (можно использовать веревочную);
Аппаратура для освещения (лампы, переноски, генераторы и т.д);
Уровень;
Отбойный молоток и любой другой инструмент, который будет удобно использовать для пробивания твердых пород грунта;
Электрический или ручной бур;
Насос для откачки воды;

Также вам необходимо обзавестись следующими ремонтными материалами: колодезными кольцами (либо пластиковой трубой), скобами для их соединений, герметичным раствором для обработки соединительных швов, арматурой для временной фиксации колец.

Заключение по теме

К такой работе следует относиться со всей осторожностью и ответственностью, ведь она представляет потенциальную опасность здоровью человека. Перед тем как решиться на углубление колодца, следует некоторое время понаблюдать за динамикой изменения уровня воды в нем, ведь его колебания могут быть связаны не с загрязнениями, а с сезонными колебаниями влажности почвы

Перед тем как решиться на углубление колодца, следует некоторое время понаблюдать за динамикой изменения уровня воды в нем, ведь его колебания могут быть связаны не с загрязнениями, а с сезонными колебаниями влажности почвы.

Подсчитайте стоимость всех материалов и инструментов, на основании чего и решите, стоит чистить существующий либо целесообразнее будет выкопать новый колодец, ведь по затратам времени и средств оба действия приблизительно соответствуют друг другу.

Заключение

Углубление предполагает наращивание колонны с помощью колец до нужной глубины. Образованные швы следует заполнить цементным раствором. На заключительном этапе осуществляется финальная очистка дна. Если есть необходимость, то следует установить донный фильтр.

Перед началом проведения работ важно произвести геологические исследования. Вы должны определить приток воды, который приходит ежедневно

Специалисты помогут установить глубину водоносного слоя, а также осуществить расчет способности почвы удерживать стенки. Это важно для того, чтобы исключить просаживание колец. Важно учесть, что углубление колодца с помощью пластиковых труб может быть осуществлено только лишь один раз. Если произвести работы правильно, соблюдая технологию, то удастся продлить срок жизнедеятельности колодца на 50 лет. Если вы будете производить докопку колодца, то важно убедиться в том, что вода во втором водоносном горизонте лишена вредных примесей и ее можно использовать для питья.

Для каждого шва следует подготовить по две металлические скобы, специалисты рекомендуют применять анкерные болты. Верхнее кольцо должно быть зафиксировано с особой тщательностью. Количество крепежа можно увеличивать, это только лишь сделает фиксацию более надежной. Наиболее часто в последнее время используются пластиковые трубы взамен бетонных колец

Важно приобретать такие кольца, которые свободно пройдут до самого дна. Это важно учесть еще до момента начала проведения работ, ведь в противном случае придется решать вопрос с приобретением новых колец, которые можно будет использовать в определенном случае

Именно поэтому рекомендуется воспользоваться советом профессионалов, а лучше заказать проведение работ у команды специалистов.
