Дренаж дома и дренаж участка: нюансы
Монтаж дренажной системы проводится с учетом индивидуальных особенностей объекта. Создание водоотводной конструкции для дома обычно проходит параллельно работам по гидроизоляции строения. В этом случае вероятность ошибки сводится к нулю, и владелец дома сможет не беспокоиться о подтоплении и излишках влаги.
Устройство дренажа на участке подразумевает разные способы:
- мягкая дрена;
- лотки;
- трубы.
В каких случаях дренаж обязателен?
Вопрос необходимости дренажей определяется в каждом конкретном случае индивидуально. Но однозначно не обойтись без водоотводной конструкции в следующих ситуациях:
- помещение ниже уровня грунтовых вод;
- пол подвала над уровнем подземных вод до 500 метров;
- глинистые и суглинистые грунты;
- заглубление цокольных помещений от 1,5 метров;
- размещение конструкций в зонах увлажнения.
В обязательном порядке система отведения воды делается и в регионах, отличающихся высоким уровнем осадков. Частые и обильные дожди не позволяют влаге уходить естественным путем, и она собирается на поверхности.

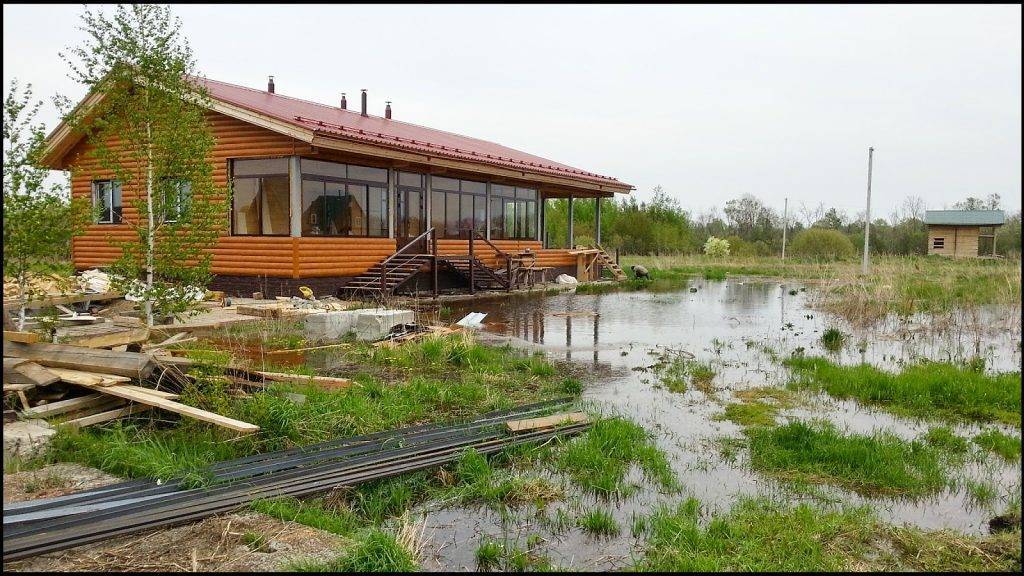

Даже «на глазок» владельцы участков могут определить, необходимо ли им устройство дренажа в грунте. Избежать этого не удастся, если наблюдаются:
- регулярно возникающие лужи;
- заболоченность;
- низинный характер участка.
Если участок сухой, а уровень грунтовых вод даже в период паводков не поднимается выше критической отметки, то вопрос обустройства дренажа уходит на усмотрение застройщика.
Своими силами определить уровень грунтовых вод можно двумя способами:
- по уровню воды в колодце в июле-августе;
- по уровню уреза воды в озере или реке.
Хотя стоит учитывать, что полученные перечисленными методами данные, носят приблизительный характер.
Гидрогеологическое исследование участка
Каждый тип грунта имеет свои особенности и характеристики, которые учитываются специалистами при устройстве дренажа на участке или у дома. При этом высока вероятность того, что на участках, расположенных рядом, будут абсолютно разные показатели.
Именно на почвенные характеристики опираются эксперты, выбирая:
- тип дренажа;
- трассу прохождения.
Для исключения дорогостоящих ошибок перед началом строительных работ рекомендуется провести гидрогеологическое исследование.
Оно дает исчерпывающие ответы на следующие вопросы:
- геологическое строение территории;
- характеристики грунтов;
- уровень подземных вод;
- химический состав воды;
- источники питания грунтовых вод;
- тип воды;
- наличие или отсутствие водоупоров;
- фильтрационные свойства почвы;
- состав песков.

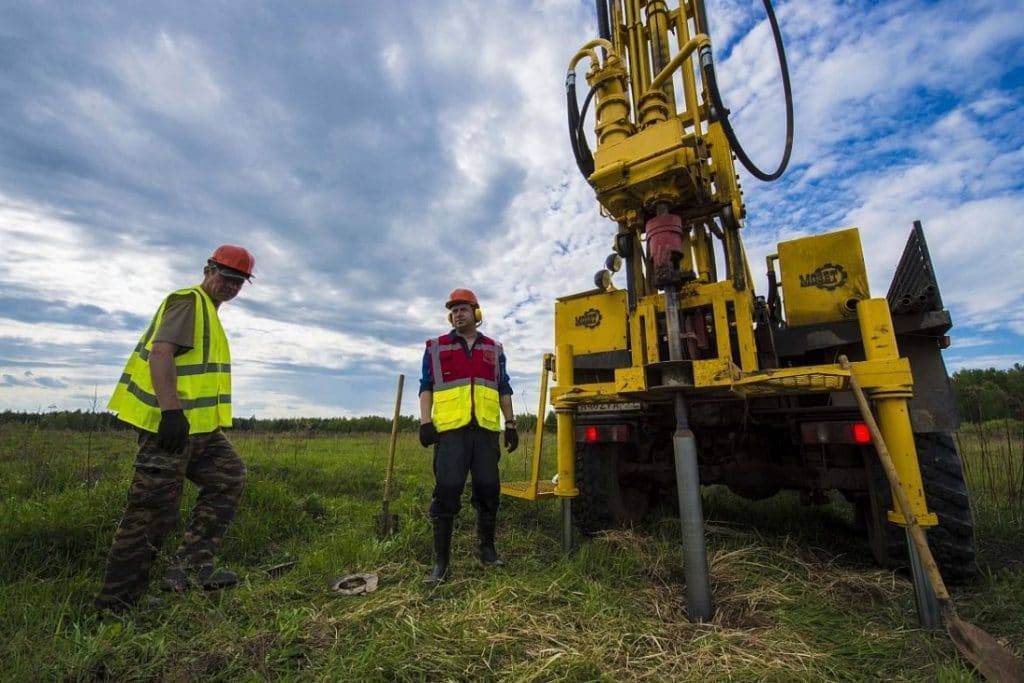

Гидрогеологическое исследование включает в себя объемный комплекс работ. Обычно в список входят:
- бурение;
- замер уровня грунтовых вод;
- взятие проб;
- лабораторные анализы.
Что такое дренаж и для чего он нужен
Строители определяют дренажную систему как специализированный открытый трубопровод или комплекс взаимосвязанных канав. Нужна такая система для отведения грунтовых вод от земельного участка и зданий, которые на нём размещены.
Устраивают дренажные системы не только вокруг дома. Также они используются при обустройстве спортивной или детской площадки, при мощении территории. Здесь дренаж применяется для того, чтобы уложенное покрытие не деформировалось. При обустройстве газонов тоже используется подобная система, которая не даёт образоваться лужам на поверхности.
При проектировании сооружений в документацию обязательно вносят оборудование дренажной системы в случаях, если почва, на которой планируется застройка, глинистая или суглинистая. А также когда полы подвала или подпола:
- находятся в зоне капиллярной влажности;
- находятся на уровне до полуметра от подземных вод;
- размещены на неглубоко заземлённом фундаменте (до 130 мм).
Каналы открытого и закрытого типа
Осушение почвы может осуществляться с использованием открытых траншей или специализированных труб, помещенных в землю. Первые из них отличаются простотой в устройстве, но смотрятся не очень эстетично. В связи с этим некоторые застройщики создают каналы закрытого типа, не нарушающие привлекательности ландшафта.

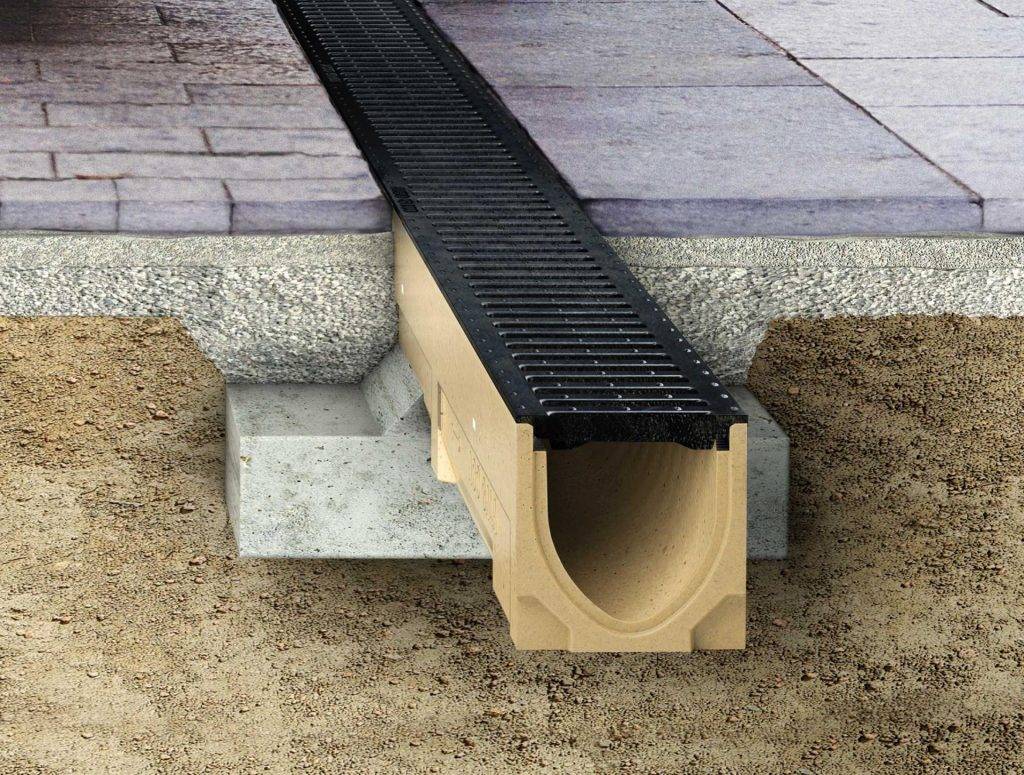

Открытый дренаж вокруг жилого дома с использованием лотков и решеток
Поверхностные линии
Хотя системы поверхностного сбора являются относительно простыми, они позволяют эффективно отводить влагу с территории участка в виде атмосферных осадков. По специальным лоткам и впадинам вода направляется в центральную сточную канаву или сливной колодец. Из достоинств можно выделить:
- высокую скорость возведения;
- небольшие затраты;
- достаточный уровень эффективности;
- легкость в очистке.
Дренажная траншея на краю загородного участка
Закрытые водоотводы
Системы с глубинными линиями идеально подходят как для отвода ливневых, так и грунтовых вод, залегающих в непосредственной близости. Чаще всего они устраиваются с использованием полимерных труб, которые погружаются в землю на определенное расстояние.
Закрытая система трубопроводов, предназначенная для точечного сбора влаги
На практике хорошо применимы два вида дренажа с закрытыми каналами:
- точечный (сбор воды происходит в одном месте);
- линейный (сбор влаги обеспечивается по всему трубопроводу посредством специальных отверстий).
Дренажный колодец для глубинной системы из трубы с большим диаметром
Правила устройства дренажа фундамента
Сделать дренаж фундамента своими руками без привлечения специализированных компаний не так сложно, т. к. технология укладки дренажных труб достаточно простая, за исключением первичного этапа расчета характеристик.

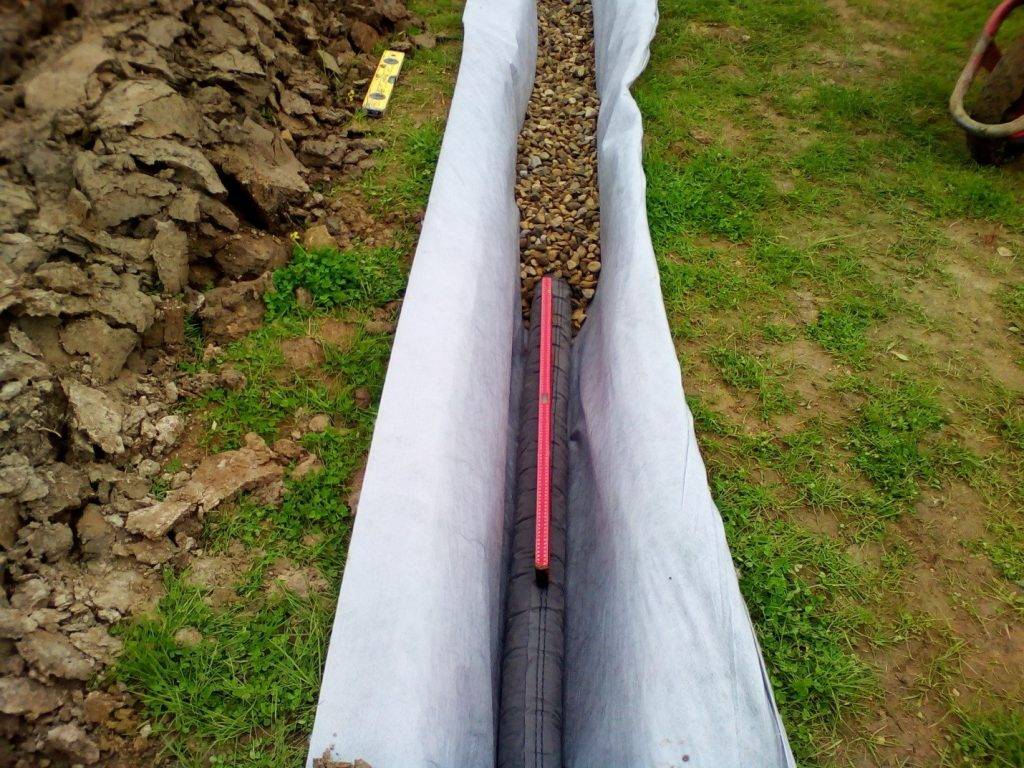

Дренаж делают на расстоянии 1,5 — 3 метра от фундамента. Глубинный дренаж укладывается в траншею глубина которой рассчитывается заранее. Ширина траншеи должна составлять не менее 30 см. На её дно и стены укладывается геотекстиль. Геотекстиль играет роль фильтра тонкой очистки.
Далее на дно по верх текстиля насыпается щебень. Толщина нижнего слоя щебня должна быть не менее 5 см. После этого укладывается специальная дренажная труба, которая тоже должна быть завернута в геотекстиль или какой-либо другой фильтрующий материал.
Внимание: фильтрующий материал должен хорошо сопротивляться гниению и воздействию влаги.
После того, как труба уложена, сверху она тоже засыпается слоем щебня, текстиль с боков заворачивается к противоположным сторонам траншеи. Таким образом получается, что вода, прежде чем попасть в дренажную трубу, проходит несколько степеней очисти, что гарантирует длительное использование системы без образования засоров. Далее идет слой песка и обратная грунтовая засыпка.
Смотровые колодцы при монтаже кольцевой глубинной дренажной системы устанавливаются по углам строения. В местах их установки трубы обязательно должны иметь разрыв, это необходимо для прочистки системы в случае возникновения засоров.
Правильный дренаж фундамента должен иметь наклон в сторону основного приемного колодца или места, куда планируется выводить сточные воды. Наклон начинается от дальнего углового колодца и расходится по разные стороны от него.
Важно: следует понимать, что малый угол наклона системы не позволит эффективно отводить воду, а полное его отсутствие или уклон в обратную сторону, сделает работу системы невозможным.
Виды дренажа
В зависимости от типа грунта и конфигурации здания для отвода воды от фундамента выполняют пристенный или кольцевой дренаж.
У пристенного и кольцевого дренажа отличаются только схемы исполнения, задача у них одна — защита фундамента от избытка влаги
Пристенный дренаж
Вода камень точит, а фундамент — и подавно. Глинистые почвы и суглинки почти не пропускают воду. Для принудительного отвода воды от дома используют пристенный дренаж. Устройство дренажной системы следует проводить параллельно с возведением фундамента. Если начать делать дренаж после завершения строительства дома, могут просесть стены и появиться трещины.
Трубы пристенного дренажа следует укладывать глубже основания фундамента
Для расчёта пристенного дренажа нужно определить длину и уклон траншей. Уклон должен быть не менее 1% от длины дренажной канавы. Например, при общей длине дренажного канала в 35 метров разница между самой высокой и самой низкой его точками должна составлять минимум 35 см. Дренажная система обычно закладывается на расстоянии от 50 см до одного метра до фундамента.
Кольцевой дренаж
При строительстве на песчаных почвах, хорошо пропускающих воду, в прокладке пристенного дренажа нет необходимости, поэтому используется кольцевой (глубинный, траншейный) дренаж. Можно сделать глубинную систему для нескольких домов, стоящих рядом. Монтаж нужно проводить на расстоянии не меньше метра от фундамента, чтобы избежать проседания стен (при более близком расположении траншеи давление здания на песчаную почву грозит проседаниями). Трубы укладывают на 50 см ниже уровня фундамента (требования СНиП).
Чтобы избежать проседания фундамента, кольцевой дренаж выполняют на расстоянии не менее одного метра от дома
Пластовый дренаж
При сложных гидрогеологических условиях необходимо делать пластовый дренаж. Он используется, если имеется большой водоносный пласт, напорные грунтовые воды, или если другие дренажные системы не справляются с понижением уровня подземных вод. На начальном этапе строительства выкапывается котлован, превышающий габариты фундамента, и засыпается одним или двумя слоями дренажной смеси. Для большого здания при близких грунтовых водах стоит делать двухслойный дренаж из щебня толщиной 15–20 см и песка толщиной 10 см с отсыпанием по откосу котлована. Если существует опасность повышения подземных вод, можно проложить дренажную трубу под основанием здания. Однослойный дренаж делают из щебня или гравия толщиной не менее 30 см.
Другие дренажные системы эффективнее, но пластовый дренаж охватывает большую площадь и направляет водяные потоки к отводным трубам, увеличивая эффективность систем.
Пластовый дренаж делается при высоком уровне грунтовых вод на участке строительства
Типы дренажных систем
Устройства дренажа выгодно проводить на этапе составления проекта дома. Такой подход позволяет своевременно подобрать тип дренажа и не ошибиться с прокладкой трассы.
Все дренажно-отводные системы делятся на 2 большие группы:
- поверхностные;
- глубинные.
Первый тип не требует серьезного заглубления и может превратиться в настоящее украшение ландшафта, так как покрывается слоем гальки или другого мелкого камня.
Глубинные системы подразделяют на:
- местные – защищают от подтопления фундамент и цокольные помещения;
- общие – устраиваются непосредственно на земельном участке.
Также выделяют следующие типы устройства дренажа талых, дождевых и грунтовых вод:
- открытый;
- засыпной;
- закрытый.
Первый вариант относится к самым простым. Он представляет собой открытые траншеи шириной и глубиной около полуметра. При всей простоте устройства такой дренаж имеет существенные минусы:
- отсутствие эстетической привлекательности;
- короткий срок службы.
Засыпные конструкции не менее просты, чем предыдущий вариант. Но при этом более надежны. Они представляют собой не слишком заглубленные канавы, засыпанные сверху камнем, щебнем, песком и другим материалом. Если в устройстве дренажной канавы был использован геотекстиль, то такая системы прослужит довольно долго.
Но и она имеет свои недостатки:
- сложности технического обслуживания;
- слабая пропускная способность.
Опытные владельцы участков обычно отдают свои голоса в пользу закрытого дренажа. Он являет собой систему из перфорированных труб, уложенных в специальных траншеях. Она довольно эффективна и практически не имеет недостатков.
Устройство дренажа закрытого типа, нужно доверять профессионалам. Они учтут в проекте все особенности, нюансы и тонкости. Самостоятельно провести такую работу без потери качества и эффективности крайне сложно и большинству владельцев участков не под силу.
