Укладка канализационных труб в землю,в траншею, инструкции.

Последовательность действий при устройстве канализации

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.

Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров. Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею , которая имеет свои нюансы.

Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб

При этом уделяют повышенное внимание центровке стыкуемых элементов

Как правило, на всей протяженности магистрали для отвода нечистот и стоков имеются изгибы и повороты – именно они чаще всего становятся причиной выхода из строя канализационной сети и доставляют серьезные неприятности владельцам частных домов.

Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков. Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.

Поэтому не помещают советы от профессионалов, которые заключаются в следующем:

Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.

После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.

После состыковки всех сегментов канализационной конструкции приступают к утеплению трубопровода. Теплоизоляция необходима в тех случаях, когда глубина прокладки труб находится на отметке промерзания грунта во время зимних морозов.

После окончания монтажа внешней канализационной магистрали необходимо засыпать траншею с обязательной проверкой уклона трубопровода, поскольку в процессе соединения данный параметр мог измениться.

Если при засыпке планируется использовать грунт, собравшийся во время рытья канавы, его нужно измельчить, чтобы избавиться от крупных комьев. Запрещается использовать для этой цели твердые фракции или камни, размер которых превышает 30 сантиметров, поскольку они могут повредить канализационные трубы из пластика.

Основное из них заключается в следующем: траншею заполнять землей нужно слоями, имеющими толщину около 5 сантиметров. Утрамбовывают почву только по бокам трубы, чтобы ее не деформировать и не повредить.

Подходы к прокладке труб для канализации в частном доме и в квартире одинаковы, поскольку стоки и нечистоты образуются в жилых и подсобных помещениях и только после этого выводятся наружу.

Поэтому при разводке канализационной системы в современном высотном доме и в загородном коттедже желательно придерживаться ряда требований:

непременно соблюдать величину наклона трубопровода;
минимизировать число изгибов и поворотов на протяжении всей магистрали.

Так как бытовая канализация создается по безнапорному типу, при сборке трубопроводов можно использовать самое простое раструбное соединение. Для его герметизации задействуют резиновые манжеты. Размещают этот элемент во внутреннем пазе раструба до начала процесса соединения.

Основное различие в обустройстве конструкции отведения стоков и нечистот в доме и в квартире заключается в том, что в первом случае имеется наружная часть системы, проложенная в земле, которая ведет к септику или к централизованной канализационной магистрали.

Выполнить вышеописанную работу можно самостоятельно. При условии соблюдения рекомендаций, данных профессионалами, надежность канализации получится высокой, а срок эксплуатации будет продолжительным.

При небольшой протяженности канализации уложить ее можно своими руками. Укладка канализационных труб при монтаже наружной системы канализации не доставит вам больших затруднений: главное правильно произвести расчет финансов и подбор необходимых материалов, применяемых при монтаже. При обустройстве большого дома с выводом в централизованную систему наилучшее решение — это обратиться в компанию и пригласить специалистов.

Начинать работы следует с разработки проекта:

Желательно чтобы траншея была без изгибов и поворотов, наилучшее решение – это прямой трубопровод;
В любом случае на расстоянии через каждые 20 метров нужно устанавливать ревизионный колодец.

Прокладка наружной канализации: обзор этапов процесса

Сама процедура прокладки канализационной сети любого типа предполагает последовательное выполнение следующего плана работ:

Выбираем канализационные трубы для укладки в землю

Пластиковые канализационные трубы

На данном этапе нужно подобрать диаметр и дину трубы. С длиной все просто – она равна расстоянию от фанового отвода до ввода в коллектор или септик. Диаметр трубы подбирают исходя из предполагаемого объема стоков. Однако на самом деле вам придется выбирать между 110 миллиметрами и 150 (160) миллиметрами. Это типовые размеры бытовых канализационных труб. Если вы планируете построить промышленную магистраль, то диаметр начнется от 400 миллиметров.

Кроме того, нужно выбрать и тип «трубного» материала. Обычно это поливинилхлорид (гладкие трубы) или полипропилен (гофрированные трубы). Изделия из ПВХ менее долговечны, но обойдутся дешевле ПП-труб.

Определяем уклон канализационной трубы

Такой уклон гарантирует течение жидкости по трубопроводу под действием гравитационных сил. То есть, система будет отводить стоки в безнапорном режиме.

Проводим земляные работы

Глубина траншеи под канализацию должна соответствовать уровню промерзания грунта. Иначе система перемерзнет в зимнее время.

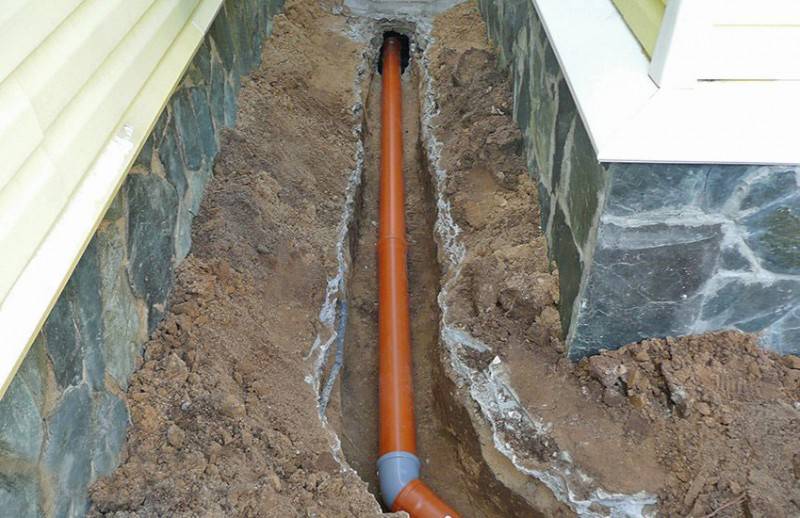

Укладка канализационных труб в землю

Поэтому ввод в канализационную магистраль (отвод от фановой трубы) погружают в грунт на 1,2-1,5 метра. Глубину вывода определяют исходя из 2-сантиметрового уклона (на погонный метр трубопровода).

В итоге, на данном этапе роется траншея, дно которой уходит к точке водосбора под уклоном. Причем ширина траншеи равняется 50-100 миллиметрам. А ее стены, после заглубления до отметки один метр, укрепляются щитами и распорками. Отобранный грунт складируют на особом участке, он пригодится за заполнения траншеи после монтажа трубопровода.

Канализационный колодец

Протяженные участки канализационной магистрали оборудуют колодцами, стенки которых укрепляют бетонными кольцами. Дно колодца совпадает с глубиной залегания траншеи или опускается ниже этой отметки (недостающую часть грунта можно подсыпать).

На этом же этапе роется котлован под септик или бункер хранения отходов. Отобранный грунт удаляют с площадки и утилизируют. Он не пригодится для подсыпки. Ведь отобранный объем заполнит конструкция септика или бункера.

Кроме того, на этом же этапе можно заняться прокладкой траншей для дренажной системы автономной канализации.

Укладка труб канализации в траншею

Прокладка канализационных труб

Монтаж трубопровода ведется мерными отрезками (по 4, 6 или 12 метров), которые соединяются в раструб. Причем на дно траншеи лучше настелить слой песка, толщиной 10-15 сантиметров, он избавит линию от возможных колебаний грунта, спровоцированных деформацией пучения.

Укладка осуществляется раструбами вверх, то есть, на пути потока первым должен быть раструб, а гладкий торец – располагается под уклоном. Поэтому сборку ведут от отвода фановой трубы по направлению к септику.

Завершив сборку, трубу засыпают крупным песком, после чего траншею заполняют отобранным грунтом, оставляя на поверхности бугорок, который «просядет» следующей весной, после того, как грунт «уляжется». Остатки грунта утилизируют.

Ввод в эксплуатацию

Перед засыпкой траншеи было бы неплохо проверить герметичность стыков и пропускную способность трубопровода. Для этого можно обернуть раструбные участки газетой и слить в унитаз несколько ведер воды.

Если на газетах нет влажных пятен – система функционирует без нарушения герметичности трубопровода. Ну а пропускную способность можно оценить, сравнив объемы «введенной» и «выведенной» жидкости. Если до выхода «добралось» то же ведро воды, то в канализации нет застоев, и у вас не будет проблем с обслуживанием системы.

https://youtube.com/watch?v=pF7lwiahy0s

Ливневая канализация

Основное назначение – отвод жидких атмосферных осадков, а также влаги, образующейся от хозяйственной деятельности человека. Например, при мытье машины, или из приусадебного летнего бассейна.

В холодное время года, на основной части страны, необходимость в «ливнёвке» отсутствует. Поэтому, глубина заложения ливневой канализации, определяется:

требованиями СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения»;
местными климатическими и геологическими условиями.

По рекомендациям СНиП, глубина заложения ливневой канализации – это нижняя точка промерзания грунта плюс 20–30 см. Но, соблюсти такие условия, часто затруднительно:

средняя глубина промерзания находится в диапазоне 0,7–1,2 метра; копать глубокую траншею на относительно небольшом участке просто нецелесообразно;
другое ограничение – структура и состав грунта; обрабатывать скалистую или вязкую глинистую землю трудно.

Важный фактор – экономический. Сооружать по всем правилам систему водоотведения, эпизодически работающую в тёплое время года, порой просто не выгодно. Но, атмосферные осадки отводить необходимо. Были созданы практичные варианты:

Укладка труб в лотки, с заглублением в грунт и закрытием декоративными плитами. С целью экономии земельного пространства, конструкция прокладывается вдоль пешеходных дорожек. Основные преимущества:
- упрощённый монтаж;
- экономия времени и материальных ресурсов;
- быстрый и удобный доступ для профилактических или ремонтных работ.
Монтаж ливневых коллекторов с погружением на 30–50 см. Прогрев производится тепловым электрическим кабелем. Дополнительно, при необходимости, устраивается теплоизоляция минеральными материалами.

Порядок работ при создании наружной канализации

Начинается прокладка труб канализации с проекта. Рекомендуется сделать траншею с минимальным количеством изгибов, оптимальное решение — совершенно прямая труба без каких-либо поворотов. Если же без них никак не обойтись, а длина системы более 12 метров, в таких местах устанавливают смотровые колодцы, поскольку именно здесь чаще всего возникают засоры и поломки.

Обратите внимание! Даже идеально прямую канализацию необходимо снабжать смотровыми колодцами каждые 25 метров

Важно правильно определить глубину прокладки канализационной трубы. При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы

Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции

При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы. Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции

Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции.

При определении глубины прокладки труб наружной канализации следует учесть уровень промерзания почвы, необходимый уклон, а также глубину, на которой трубы будут подключены к очистным сооружениям

Нередко создание достаточно глубокой траншеи оказывается слишком трудоемким, а порой и невозможным. В таком случае необходимо провести теплоизоляционные работы, чтобы защитить стоки от замерзания в зимнее время. Согласно правилам прокладки канализационных труб, минимальная ширина траншеи определяется как диаметр трубы плюс по 20 мм с каждой стороны для труб. Если труба шире 200 мм, свободное пространство следует увеличить, иначе провести правильный монтаж конструкции будет затруднительно.

После того, как план составлен и все факторы учтены, приступают к выполнению работ. Для монтажа наружной канализации следует:

Выкопать траншею подходящего размера.
Уложить на дно песчаную подушку толщиной примерно 50 мм.
Тщательно утрамбовать дно траншеи.
Уложить и соединить канализационные трубы.
Подключить их к внутренней канализации и к септику.
Проверить работу системы и убедиться в ее герметичности.
Засыпать песком пространство по бокам труб, послойно его утрамбовывая.
Засыпать канализацию сверху.

Обратите внимание! Слой песка или грунта, уложенный поверх канализационных труб, утрамбовывать не нужно. Практический опыт устройства наружной канализации представлен в следующем видеоматериале:

Практический опыт устройства наружной канализации представлен в следующем видеоматериале:

Выясняя, как правильно проложить канализационные трубы, следует учесть рекомендации специалистов:

количество стыков и поворотов должно быть минимальным;
все раструбы нужно направлять навстречу движению стоков;
нельзя укорачивать раструбы и фасонные элементы;
следует закрепить трубы, чтобы обеспечить правильный уклон канализации.

Чтобы соблюсти уклон, используют маркировочный шнур, который натягивают по дну траншеи.

На дно траншеи для канализационной трубы следует уложить и тщательно утрамбовать песчаную подушку. Трамбуют также песок, который засыпают по бокам, но песок и грунт над трубой утрамбовывать не следует

Глубина укладки канализационной системы

Для эффективного функционирования очистных сооружений глубина укладки имеет большое значение.

Наиболее важные факторы, влияющие на выбор глубину закладки канализационных труб, следующие:

Наличие грунтовых вод, уровень промерзания почвы. Для разных климатических районов эти условия будут иметь большое различие.
Расположение конечной точки ввода. Это может быть коллектор централизованной системы или септик на личном загородном участке.
Поверхностные динамические нагрузки, создаваемые проходящим транспортом.
Возможные геологические подвижки разных типов грунта — песков, плывунов.
Экономическая целесообразность земляных работ.

Учитывая то, что в индивидуальном жилищном строительстве канализационные системы планируются самотечные, конечная точка приема стоков будет иметь определяющее значение.

На всем протяжении канализационной магистрали должен выдерживаться угол наклона. Если эта протяженность большая и имеются углы поворота, понадобятся услуги геодезистов.

При строительстве индивидуального жилого дома в расчет необходимой и достаточной глубины траншеи берутся 2 показателя — удаленность септика и угол наклона.

Если септик устанавливать на большой глубине, это приведет к удорожанию земляных работ, неудобству процессов по периодической очистке септика от твердых загрязнений.

В частном доме сливная магистраль всегда промывается горячей водой с кухни или ванной комнаты. При отсутствии стоков она стоит пустая, благодаря углу наклона всегда согревается теплыми испарениями из септика. Разморозка линии исключена.

Укладка труб

Вывод трубы канализации из дома

Процесс укладки труб можно разделить на три этапа:

Земляные работы.
Сборка трубопровода.
Обратная засыпка.

Выполнение земляных работ

Перед тем, как уложить канализационные трубы, необходимо правильно подготовить траншеи. Правила выполнения земляных работ:

Траншеи можно копать вручную или при использовании землеройной техники.
Ширина траншеи должна позволять монтажнику работать с трубой, находясь на дне.

Совет! Если трубы имеют диаметр 110 мм, то ширина траншеи должна быть 60 см.

Наружные трубы, уложенные в траншеи

Сложнее определить, какова оптимальная глубина укладки канализационных труб. По нормативам, она должна превышать глубину промерзания грунта в данной местности на полметра. Но на практике это условие не всегда удается выполнить. Если трубы укладывают на меньшую глубину, то следует позаботиться об их утеплении.
Траншеи нужно прокапывать с определенным уклоном. Как правило, в проекте закладывается уклон в размере 2 см на метр трубопровода.
При копке траншей их делают глубже запроектированной глубины укладки труб на 10 см. Эта глубина будет использована для создания амортизационной подушки.
Дно выкопанной траншеи должно быть хорошо утрамбовано, если на нем имеются крупные валуны или промерзшие комки земли, то их нужно будет удалить, засыпать образовавшиеся ямы землей и утрамбовать ее там.
На дно траншей насыпают песок или мелкий гравий. Уплотнение подушки по всей длине траншеи не требуется. Но вот в местах запланированной установки ревизионных колодцев насыпанный песок нужно будет уплотнить на расстоянии по два метра в каждую сторону от места монтажа колодца.
На тех местах, где будут находиться раструбы труб, устраивают приямки.

Укладка и сборка труб

Укладка в траншеи наружных труб канализации

Рассмотрим основные правила укладки канализационных труб:

Монтаж трубопровода начинают от места выхода трубы из фундамента дома.
Трубы следует уложить вдоль траншеи, при этом, раструбы труб должны быть направлены в сторону, противоположную движения стоков.
Проводим соединения труб. Для этого требуется хорошо почистить раструб и убедиться, что в нем установлено резиновое уплотнительное кольцо. Не менее тщательно очищается и гладкий конец трубы, который будет вставляться в раструб. Производят предварительный замер вхождения трубы в раструб до упора, поставив на гладкой трубе метку. Чтобы облегчить введение трубы в раструб, на гладкий конец наносят силиконовую смазку. Если смазки нет, то можно воспользоваться жидким мылом или жидкостью, предназначенной для мытья посуды. Труба вставляется в раструб, а чтобы компенсировать линейные деформации трубопровода, трубу вводят не до упора, а оставляют сантиметровый зазор (при введении трубы ориентируются по поставленной ранее метке).
При необходимости выполнить поворот трубопровода, нужно использовать отводы с углом 15 или 30. Использовать отводы с углом 90 градусов запрещено.
Кроме того, технология укладки канализационных труб предусматривает установку ревизионных колодцев. Эти устройства необходимы для контроля работы трубопровода и проведения прочистки в случае образования засора.
Если это предусмотрено проектом, то производится утепление труб. Для этой цели рекомендуется применять утеплитель на основе вспененного полиэтилена.

Выполнение обратной засыпки

Подготовка к засыпке труб в траншеи

После того, как трубопровод будет собран, и еще раз будет проверен уклон труб, можно будет приступить к выполнению обратной засыпке.
Первые 10-15 см. высоты засыпки рекомендуется выполнить песком. При этом необходимо тщательно уплотнять песок по краям трубы, а вот на самой трубой трамбовать засыпку категорически запрещено.
Далее трубопровод можно засыпать обычным грунтом, который был вынут при копке траншей. Только нужно будет следить, чтобы в грунте не попалось больших камней.

Процесс укладки труб в траншеи – работа несложная, но требующая аккуратности и терпения

Очень важно соблюдать правила подготовки траншей и монтажа трубопровода, только в этом случае, проведенная работа будет результативной
