Уклон канализационной трубы 110 мм для наружной канализации

Последствия недостаточного или чрезмерного уклона

Укладывать трубопровод канализации по уровню не рекомендуют – горизонтальное положение полностью блокирует отток. Для нормальной работы обязательно выполнить уклонный угол, чтобы под воздействием гравитации вода стекала вниз, к основному выводу стока.

Обеспечить работоспособность трубопровода можно в трех разных вариантах, но в каждом из случаев есть свои нюансы:

  1. Острый угол наклона канализационной трубы. При таком положении будет обеспечен стабильный сток, но при большой скорости работы системы, крупные частицы отходов не смываются и остаются внутри. Также, при большой мощности потока будет срывать гидрозатворы в колене унитаза и сифонах раковин, что приведет к появлению неприятных запахов в помещении.
  2. Уклонный угол трубопровода меньше нормы. Такое положение системы отвода приводит к заиливанию канализации, по причине медленного стока. Итогом становятся постоянные засоры, которые нужно прочищать через ревизионные отверстия.
  3. Обеспечение нормативного наклона. В зависимости от диаметра, степень наклона разная – в справочниках учитываются различные диаметры трубопровода и степень их наполненности по предполагаемому расходу. Если соблюсти правильный угол, то стоки будут уходить правильно, со всеми твердыми частицами с минимальной степенью заиливания и низким риском прорывов.

Каким должен быть уклон канализационной трубы – правила и расчёты

Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

  • Неприятный запах.
  • Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

  • Заиливание и засор.
  • Неприятные запахи из канализации.
  • Повышенный шум при движении стоков.
  • Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

  • Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
  • Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм) Оптимальный угол /минимальный угол наклона (см)
400,033 /0,25
50 0,03/0,25
100-110 0,02/0,012
160 0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)Оптимальный угол /минимальный угол наклона (см)
100-110 0,02/0,012
160 0,008/0,005
200 0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

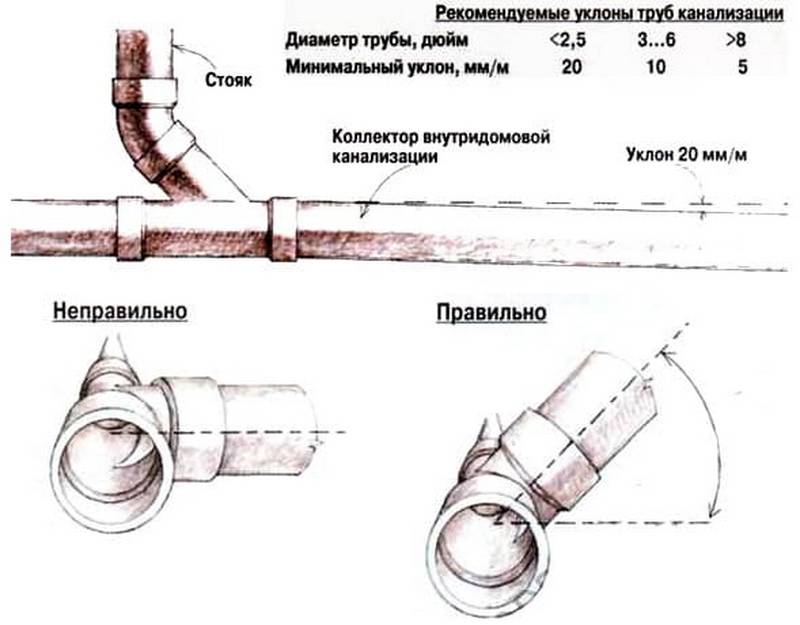

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Коэффициент наполненности канализации

Коэффициент наполненности канализации имеет важное значение для нормального функционирования системы канализации. Рассчитывается он по простой формуле К=Н/ D , где К – коэффициент наполненности, Н – высота канализационных вод и D – поперечный диаметр

Значение Коэффициента наполненности всегда лежит в области от 0 до 1, при этом получается, что когда К = 1, то водовод в системе полностью заполнен. А когда К = 0, то водовод полностью пуст. При нормальном функционировании системы К = 0,5 – 0,6 , т.е. водовод заполняется стоками примерно на 50% — 60%.

Коэффициент наполненности должен соответствовать материалу, из которого изготовлены сточные водоводы. Для изделий, изготовленных из керамики или асбеста необходимый коэффициент – 0,6. для пластиковых изделий значение этого коэффициента – 0,5 , т.к. пластик более гладкий и скользкий. При правильном расчете всех характеристик и грамотной прокладке сточных трубопроводов добиваются скорости прохождения вод со скоростью 0,7 м/с. Организуется нормальный самотек.

При такой скорости потока твердые фракции отходов не оседают на стенках трубопроводов и система канализации не засоряется .

При проектировании системы канализации необходимо выбрать подходящий диаметр сточного трубопровода, исходя из следующих условий:

  • Сантехнические приборы подключаются к системе канализации через патрубки, диаметр которых не может быть больше, чем у сточных трубопроводов;
  • При увеличении диаметра сточных трубопроводов проходимость вод увеличивается в геометрической прогрессии;
  • Для нормального движения сточных вод коэффициент наполняемости не может превышать значения 0,6;
  • Расчет диметра сточных трубопроводов производится по таблицам в СНиП

Подготовка траншеи

Начнём с подготовки траншеи для труб. При использовании стандартной канализационной трубы диаметром 110 мм ширина траншеи может составлять один штык лопаты.

Однако в местах подхода трубы к канализационному септику и выходе трубы из дома для удобства работы траншея должна быть расширена. Глубина траншеи для укладки канализационных труб выбирается, исходя из опыта эксплуатации канализационных систем в вашем регионе. Для средней полосы можно ориентироваться на средние значения глубины траншеи: 80 – 120 см. для уверенности можно увеличить глубину закладки труб, однако помните, что в этом случае несколько верхних колец септика не будут использоваться. При подготовке траншеи необходимо добавить 10-15 см глубины на песок, который будет уложен на её дне. Песок позволяет выровнять дно траншеи и создаёт подушку, на которую укладывается канализационная труба. Выровненный на дне траншеи песок обязательно трамбуется для исключения дальнейшей усадки.

Монтаж канализационной системы по расчетам

Для того чтобы провести монтаж труб наружной канализации наиболее часто используются трубы, диаметр которых составляет от 110 до 200 миллиметров. В соответствии с рекомендациями СНиП минимальный уклон трубы, которая имеет диаметр 110 мм, должен составлять 2 см. Если используется трубопровод с диаметром в 50 мм, то уклон должен составляет 3 см.

Во время проведения монтажа необходимо строго выполнять все требования. Дренажная система должна располагаться на глубине. Наиболее часто труба укладывается на уровне более 30 сантиметров.

Во время проведения земляных работ необходимо помнить, что чем дальше траншея отходит от здания, тем она должна быть глубже. Канаву необходимо вырыть таким образом, чтобы она была выше уровня укладки труб на 200-300 миллиметров. Если она имеет большую глубину, тогда ее необходимо немного засыпать землей и песком. Для того чтобы максимально правильно подогнать уровень канавы, необходимо использовать бечеву, которая натягивается по необходимому уровню.

Рекомендовано к прочтению: Подбор размера фитингов для канализации

Для формирования максимально качественной подушки под трубу наружной спецканализации необходимо использовать песчаную подушку. На нее будет осуществляться монтаж системы. Монтаж канализационных труб осуществляется методом раструба навстречу потоку. Благодаря этому способу монтажа можно обеспечить максимально высокий уровень герметичности.

Если во время монтажа возникает необходимость в сокращении длины трубы, ее разрезают с помощью обыкновенной ножовки. При этом необходимо по краю реза снять фаску. Обрезку раструба проводить запрещается. Для монтажа канализационной системы запрещается использовать материал с трещинами, проломами или сколами. В противном случае дренажная система будет постоянно заиливаться. После того, как будет собрана наружная канализация, необходимо проверить соответствие уклона труб вашим расчетам.

Особенности внешней канализации

Во время проектирования расположения труб наружной канализации в обязательном порядке должен учитываться ее уклон. Многие люди спрашивают как делить контруклон канализации, что это вообще такое? Это максимально большой уклон, который при монтаже внешней спецканализации вообще недопустим. Внешний отвод канализационной системы должен приводить к таким конструкциям, как септик или центральный коллектор. Во избежание замерзания канализационной системы необходимо ее прокладывать под землей. Это позволяет не только задать сточным водам правильного направления, но и выполнить все требования термоизоляции. Диаметр выхода внешней системы канализации в большинстве случаев начинается с 11 сантиметров.

В соответствии с существующими стандартами уклон трубы канализации должен равняться показателю в 2 процента. Во время выполнения земляных работ необходимо быть максимально аккуратными. Это объясняется тем, что уклон канализационной трубы может меняться в результате небольших неровностей.

С целью сведения риска изменения угла уклона канализационной трубы необходимо на дно траншеи положить подушку из песка. Она позволит поправить неровности в процессе укладки спецканализации. Расчет уклона должен производиться таким образом, чтобы с его помощью обеспечивался беспрепятственный спуск стоков из внутренней канализационной системы. Правильный уклон канализационной системы обеспечит не только ее стабильную работу, но и возможность качественного самоочищения.

С целью обеспечения безаварийной работы канализационной системы необходимо максимально точно соблюдать технологию монтажа канализационных труб. Выполнять работы нужно в строгом соответствии с существующими нормативами. Лучше всего в данном случае использовать существующие стандарты. Если наружная дренажная система имеет сложный план, тогда необходимо производить расчеты уклона ее труб. При отсутствии соответствующих знаний, умений и навыков в этой сфере лучше всего будет обратиться за помощью к специалистам, которые выполнят работы по расчету правильно.

Возможные уклоны канализации на 1 погонный метр

Два показателя – наибольший и наименьший — определяются по тому, сколько в диаметре принятые трубы. Сам уклон считается из определения на один погонный метр. Так, например, если диаметр конструкций 110 мм, необходимо обеспечивать минимальный уклон величиной 20 мм (2 см). При увеличении размера угол наклона канализационной трубы уменьшается.

Чтобы подсчитать уклон канализации на 1 метр, необходимо вычислить отношение его высоты к длине конструкции. Таким образом, при d50 мм и длиной конструкции в 1 п.м. потребуется обеспечение опустить низ трубы на 0,03 м (3 см).

Простыми словами об уклоне канализации

В нормативной литературе также прописано наибольшее значение
уклона, которое не должно
превышать 15 сантиметров
на 1 м.

Подсчет трубы d110 мм для устройства наружной системы

Чтобы понять последовательность маленьких расчетов, стоит решить одну задачу. Ниже будет рассмотрен расчет уклона канализационной трубы 110 мм для наружной канализации к септику, так как эта конструкция считается наиболее встречаемой при укладке системы. Если читать ГОСТ, то минимальный уклон канализационной трубы равняется 0,02 м (2 см) при расчете на один метр.

Для определения угла уклона, необходимо величину уклона из СНиПа, СП или ГОСТа перемножить с длиной трубы (в данном случае 600 мм). Таким образом, получается выражение 6*0,02=0,12 м. Таким образом, труба длиной 6 метров d110 мм: угол уклона составляет 12 см

Уклон канализации

С помощью этой формулы можно принять во внимание любую длину
трубопровода, будь она хоть 10 метров, хоть 400 сантиметров. Иногда уклон подсчитывается в градусах, но зачастую такое восприятие неудобно.
Существуют также онлайн-калькуляторы
для определения нужного наклона

У них имеется программа для расчетов

Иногда уклон подсчитывается в градусах, но зачастую такое восприятие неудобно.
Существуют также онлайн-калькуляторы
для определения нужного наклона. У них имеется программа для расчетов.

Полезно — наружная система канализации

Каким должен быть уклон канализационной трубы – правила и расчёты

Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

  • Неприятный запах.
  • Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

  • Заиливание и засор.
  • Неприятные запахи из канализации.
  • Повышенный шум при движении стоков.
  • Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

  • Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
  • Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм) Оптимальный угол /минимальный угол наклона (см)
400,033 /0,25
50 0,03/0,25
100-110 0,02/0,012
160 0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)Оптимальный угол /минимальный угол наклона (см)
100-110 0,02/0,012
160 0,008/0,005
200 0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Наклон канализации в частном доме – делаем своими руками

Современный частный дом принято оборудовать системой слива. Даже если магистраль городской канализации находится на значительном отдалении, устанавливаются септики или оборудуются специальные емкости для их накопления.

Для монтажа внутренней сети применяются те же материалы и  элементы. Теми же остаются и нормы уклона вне жилого дома.

Для наружного контура канализации в частном доме можно использовать трубы размером 100 миллиметров, а при небольшом количестве живущих в доме людей, возможно и применение 80-ти миллиметровых.

Трубопровод протягивается по траншее с глубиной заложения не менее уровня промерзания грунта. Если это покажется чрезмерным (для Подмосковья этот показатель составляет 1,8 метра), можно установить менее глубокую утепленную магистраль или установить на сливной трубопровод греющий кабель с автоматикой включения при понижении температуры грунта ниже нуля градусов.

Требования по углу наклона в частном доме подчиняются тем же нормативам, что и для других устройств.

Все работы по устройству системы слива при загородном доме могут быть выполнены следующим образом:

  1. Определить нужные параметры трубопровода для внутренней и наружной сливных систем.
  2. Выполнить эскизный проект трубопровода с указанием привязки к горизонту на различных уровнях.
  3. Произвести монтаж внутренней канализационной сети с выполнением требований СНиПа. Вывод разводки из внутренних помещений произвести через короткий стояк размером 80 или 100 миллиметров. Стояк через угловой переход впоследствии соединить с наружной частью канализации.
  4. Отрыть траншею для прокладки наружной части. При этом нужно учитывать глубину промерзания грунта, если трубопровод не по проекту утепляется. Глубина траншеи выбирается с учетом последующей подсыпки
  5. На дно траншеи насыпать слой песка толщиной 15-20 сантиметров, утрамбовать и пролить водой для лучшего уплотнения. Уровень дна траншеи при копке и песчаной подсыпки по отношению к горизонту контролировать с использованием водяного уровня.
  6. Установить на песчаную подсыпку опоры для трубопровода. Для этого можно использовать бетонные блоки или кирпичи. При установке нужно руководствоваться требованием по уклону канализационной трубы 110 миллиметров. Количество опор зависит от длины траншей, а расстояние между ними допускается не более метра. Это связано с тем, что на трубу будет оказываться давление от грунта, которым впоследствии зарывается траншея.
  7. После укладки трубы на опоры необходимо проверить работоспособность системы пробным пропуском воды по ней. Если выполнено требование наклона канализационной трубы 100 мм и вода проходит по ней без протечек, можно приступать к закрытию траншеи. Сначала трубопровод аккуратно засыпается слоем песка с его трамбовкой по бокам и поверх нее. Закрыв все полностью, производят засыпку траншеи ранее вынутым грунтом и рекультивацию верхнего слоя почвы.
  8. При устройстве сложно разветвленной канализационной схемы слива на участке, когда имеются дополнительные источники стоков, используются те же правила по наклону трубы для канализации в частном доме. Но возникает необходимость в устройстве смотровых колодцев в месте пересечения двух или более систем. В таком варианте глубина размещения в месте стыковки согласуется с этим фактором для основной схемы, которая выводит стоки во внешнее пространство.

Смотреть видео

Если вблизи дома проходит ветвь городской канализации, желательно подключить свой сток именно к ней. Для этого придется получить разрешение от Горводоканала, ведающего системой, понеся при этом определенные затраты. Но при таком случае впоследствии не понадобятся расходы на очистку септика или выгребной ямы.
