Уклон канализационной трубы 50 мм на 1 метр + Особенности монтажа

Нормы

Внутри квартиры практически никак не измерить собственными возможностями потоки жидкости в канализационной системе. Профессионалы советуют обязательно учитывать допустимые цифры, обозначенные в нормативных таблицах. По рекомендациям СНиП, скорость потока должна быть 0,7-1 м/сек.

Для такой скорости нормативный угол наклона должен составлять для изделий диаметром:

• 5 см – 30 мм на один погонный метр;
• 11 см – 20 мм на один погонный метр;
• 16 см – 8 мм на один погонный метр;
• 20 см – 7 мм на один погонный метр.

Нормативные документы, в которых указаны данные правила, это:

• Пункт 18 СНиП 2.04.01/85. Здесь подробно описывается устройство внутреннего водоотвода и канализации строений. Например, отсюда можно узнать, что ветки водоотводов с сечением 4-5 см нужно класть с уклоном 0,03, а сечением 8,5-10 см – 0,02.
• Пункт 2.41 СНиП 2.04.03/85 о внешних канализационных стоках описывает правила, касаемые минимального уклона труб размером 15 см. Он должен быть равен 0,008 см, а для труб размером 20 см – 0,007 см.
• Если возникает необходимость сделать уклон сети меньшим, можно руководствоваться пунктом 18.2 СНиП 2.04.01-85. В этом пункте учитываются особенности тока жидкости по трубам с различными физическими характеристиками. Например, для пластиковых труб скоростной коэффициент должен равняться 0,5, а для сетей из других материалов нужен коэффициент 0,6.

Отдельное пояснение в СНиП 2.04.03/85 касается наружных канализаций с размером труб 15-20 см. В частности, правила допускают использовать нормативные показатели для уклонов: 0,005 для 20 см изделий, 0,007 для 15 см изделий.

Пунктом 18 СНиП 2.04.01/85 регулируется наибольший уклон сетей, который не должен быть больше 0,15. При этом из расчетов исключаются ветки от сантехнических устройств, длина которых до 150 см. Таким образом, на каждом метре канализации допускает не более 15 см уклона. При превышении показателя магистраль будет заиливаться.

В расчетах могут помочь специальные таблицы.

Сантехническое устройство	Диаметр, см	Наклон на каждый метр, см	Промежуток между центральным сливом и сифоном, м
ванная	0,4	3	1-1.3
ванная, душевая, моечная	0,5	4.8	1.7-2.3
душевая	0,4	4.8	1.5-1.7
унитаз	10	2	До 6
биде	0,3, 0,4	2	0.7-1
моечная	0,3, 0,4	3.6	1.3-1.5
раковина	0,4	1.2	0-0.8
основной стояк	10
ветви от стояка	6,5-7,5

В математической системе углы измеряются в градусах, поэтому приведенные в таблицах цифры часто становятся непонятными. А означают цифры дробное соотношение высоты уклона к длине водоотвода. Отследить величину будет проще, если перевести цифры в сантиметры. Например, 3 см на 1 метр, 0,8 см на 1 метр. Если известна длина всей канализации, можно перемножить ее на величину уклона, что даст общую высоту для всей проектируемой канализации.

Оформление акта испытаний систем внутренней канализации и водостоков

После того как работы по установке внутренней и наружной канализации завершены, составляется акт испытаний, подтверждающих функционирование системы и соответствие нормативам. Это требование прописано в одном из приложений СНиП 3.05.01-85.

Чтобы проверить работоспособность канализационной системы трубопровод следует пролить. Для этого одновременно запускается не менее 75% всего санитарного оборудования, которое подключено на участке, подлежащем проверке. Если установку канализации выполняла монтажная организация, без такого акта не обойтись.

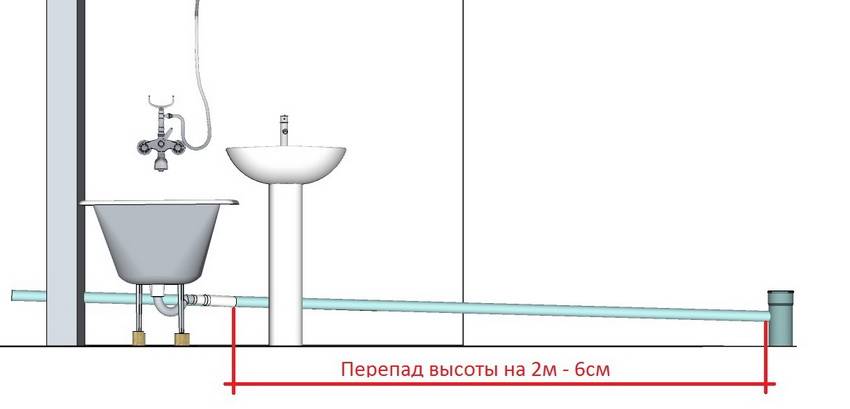

Уклон 0,03 — перепад на 2 метра длины составляет 6 сантиметров

Данные, которые заносятся в документ:

• название системы, которая будет проверяться;
• название объекта строительства;
• наименование генерального подрядчика, заказчика и монтажной организации, включая должности и ФИО представителей;
• информация из проектной документации (номера чертежей);
• перечень открытых прибором на время испытаний и продолжительность проверки;
• данные о наличии или отсутствии дефектов;
• подписи проверяющей комиссии.

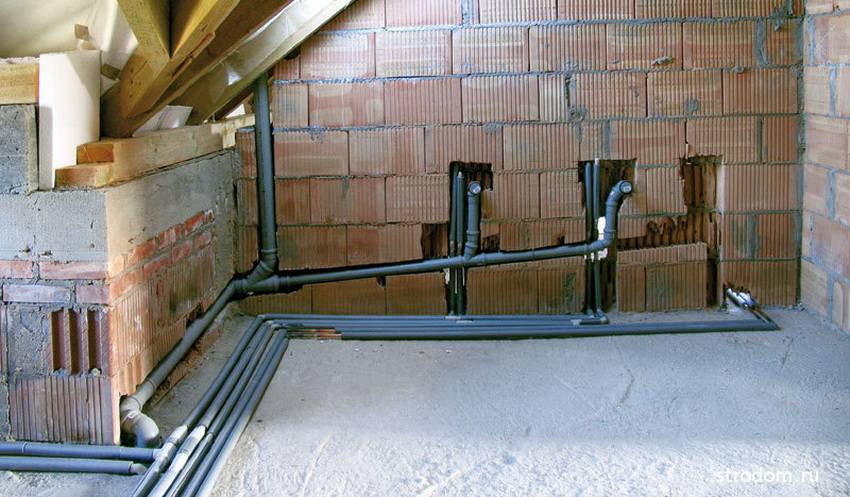

Монтаж канализации можно выполнить самостоятельно или, воспользовавшись услугами специалистов

В любом случае важно придерживаться нормативных требований и соблюдать технологию

Статья по теме:

Чтобы получить качественный результат рекомендуется учитывать все нюансы: начиная с угла наклона системы и проектирования ее схемы, оканчивая особенностями проседания грунта, правильным выбором труб, комплектующих, дополнительного оборудования. Своевременная чистка канализации в сочетании с оптимальными параметрами магистрали позволит исключить вероятность возникновения поломки.

Как прикладывать инструмент

Пузырьковый уровень имеет рабочую поверхность. Обычно она не окрашена, а обработана так, как будто её отпилили циркулярной пилой. Во время работы инструмент прикладывается к проверяемой поверхности этой стороной. Если не правильно пользоваться уровнем, возможно появление погрешности. Для точных работ это играет большую роль.

После прикладывания обращают внимание на расположение пузырьков внутри колбы. Они должны находиться в центральной части колбы. Для точности измерений используется разметка, нанесенная во внутренней части глазка

Пузырек должен располагаться в центре глазка

Для точности измерений используется разметка, нанесенная во внутренней части глазка. Пузырек должен располагаться в центре глазка.

Каким должен быть уклон канализационной трубы – правила и расчёты

Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

• Неприятный запах.
• Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

• Заиливание и засор.
• Неприятные запахи из канализации.
• Повышенный шум при движении стоков.
• Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

• Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
• Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
40	0,033 /0,25
50	0,03/0,25
100-110	0,02/0,012
160	0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
100-110	0,02/0,012
160	0,008/0,005
200	0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Как отрегулировать уклон канализации в частном доме и правильно выполнить монтаж системы

Чтобы монтаж канализации был выполнен качественно, для контроля наклона системы потребуются специальные инструменты или приспособления. Они позволят выполнять измерения угла размещения магистрали и корректировать его, если этот показатель не соответствует нормам или расчетам.

Для этих целей идеально подойдет строительный уровень пузырькового типа. Причем с обеих сторон пузырька должно размещаться по три метки, которые фиксируют отклонение от горизонта на 1 см.

Процесс установки трубопровода в необходимом положении выглядит следующим образом:

1. Выполняется монтаж трубы с закреплением лишь одного ее конца.
2. Строительный уровень нужно установить поверх закрепленной стороны элемента.
3. Выставляется необходимый наклон трубы, ориентируясь на показания уровня.

Когда пузырек строительного уровня остановится на нужной отметке, трубу следует закрепить с другого конца в установленном положении. В качестве инструмента для измерений подойдет строительный уровень лазерного типа и нивелир.

Нормативы уклона канализации в соответствии с типом прибора и диаметром труб:

Тип прибора	Расстояние между стояком и сифоном (без учета вентиляции), м	Диаметр сливной трубы, мм	Оптимальное значение уклона системы
Биде	0,7-1	30-40	1:20
Мойка	1,4	30-40	1:36
Раковина	0,1-0,8	40	1:12
Ванна	1,1-1,3	40	1:30
Душевая кабинка	1,6	40	1:48
Слив комбинированного типа (душевая кабинка, мойка, ванна)	1,8-2,3	50	1:48
Труба для сливов от стояка	—	100	—
Унитаз	не более 6	100	1:20
Центральный стояк	—	65-75	—

Проектирование схемы канализации в квартире и ее установка

Схема внутренней канализации квартиры или частного дома должна включать приборы, которые являются источниками водоотвода. Список этого оборудования состоит из унитаза, раковин и умывальников, ванной или душевой кабинки, а также бытовой техники, которая подключается к сети. Посудомоечная и стиральная машинка автомат обязательно подключаются к канализационной системе и водопроводу.

Для строительства внутренней канализации рекомендуется использовать пластиковые трубы с диаметром 110 и 50 мм.

Требования СНиП, затрагивающие монтаж сточного комплекса:

• уклон канализации подбирается с учетом диаметра трубы центрального стояка, который уже установлен;
• минимально допустимый показатель уклонения канализационного трубопровода составляет 3 см на 1 м.п., при условии, что диаметр магистрали не превышает 50 мм;
• рекомендуемый уклон трубопровода с размером сечения 1600 мм составляет 8 мм на 1 м.п. водостока.

Монтаж внутренней канализации согласно всем требованиям СНиП

• не допускается поворачивать трубопровод, устанавливаемый горизонтально, под углом в 90º, для этого лучше использовать угловые отводы в 45º;
• использование прямых углов в вертикальной системе категорически запрещено;
• допускается незначительное превышение нормы уклона, если длина трубы небольшая.

Не рекомендуется вносить изменения в типы разводки наклона системы. Это обозначено требованиями СНиП.

Особенности установки автономной канализации на дачном участке

Внешняя канализация предназначена для вывода загрязненных стоков в сторону септика. Автономные типы систем для перемещения жидкости не используют гравитацию. Загрязненная вода транспортируется в накопительную емкость с помощью насоса. Для этих систем предусмотрены определенные требования СНиП, в которых прописано максимальное расстояние, доступное для перекачки стоков таких способом.

Преимущества автономных канализаций:

• трубопровод напорной канализации пролегает на меньшей глубине, чем магистраль других типов систем;
• нет необходимости в точном соблюдении нормативов уклона, поскольку стоки перемещаются с помощью насосной станции;
• работа системы основана на самоочищении внутренних стенок трубы, поэтому проблемы с засорами возникают крайне редко.

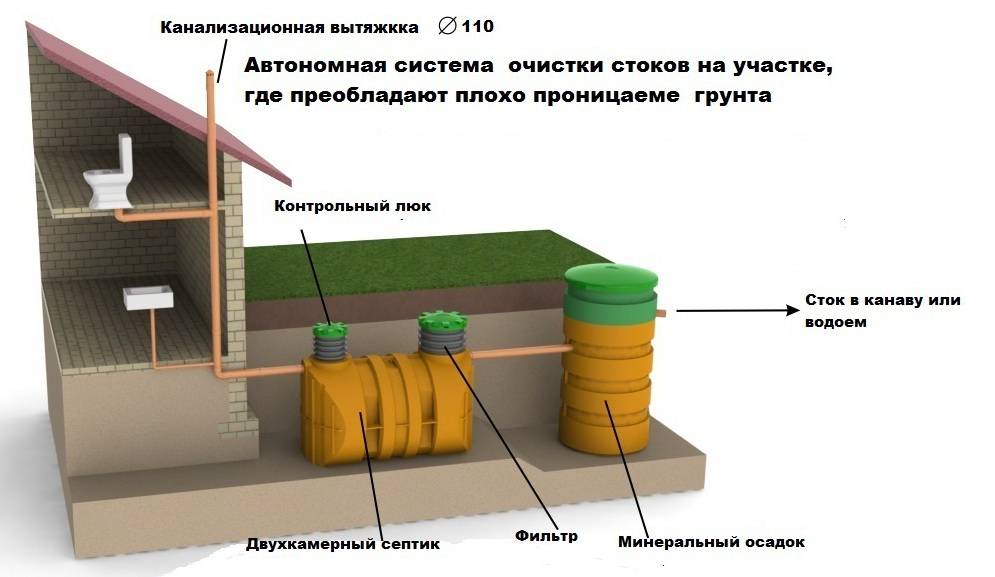

Схема обустройства автономной канализации в частном доме

Наличие таких преимуществ не избавляет от необходимости сверки со СНиП при монтаже канализации. Нормативные документы содержат требования в отношении оптимального размещения септика и других элементов на участке по отношению к жилым зданиям, источникам питьевой воды и прочим объектам. Несмотря на небольшую глубину пролегания труб, обязательно нужно учитывать уровень промерзания почвы в зимнее время.

При работе с наружной канализацией принимаются во внимание рельефные особенности территории. Конструкции сливных колодцев рекомендуется размещать в самых низких точках участка

При этом прокладка трубы осуществляется так, чтобы конец канализационной магистрали не размещался ниже входного отверстия в септике, в противном случае сточные воды не смогут попадать в накопительную емкость самотеком.
