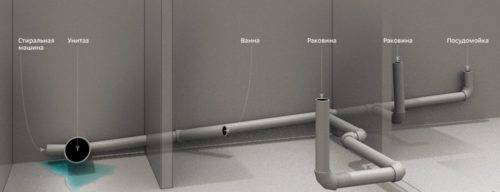

Пример правильного устройства канализации частного дома

Устройство внутренней канализации частного дома

Это наиболее сложная и трудоемкая часть канализационной системы. Монтаж внутренней канализации своими руками осуществляется, исходя из расположения сантехники. А при наличии двухэтажного дома придется дополнительно заниматься установкой канализационного стояка.

Чтобы система водоотведения работала эффективно, следует соблюсти ряд требований:

• унитаз должен располагаться вблизи стояка;
• слив от унитаза делается отдельно;
• при использовании одного стояка вся сантехника врезается выше места, где происходит сток с унитаза;
• оптимальная длина укладываемых труб на отдельном участке не должна превышать 10 м;
• наличие небольшого количества поворотов;
• чем длиннее ровный участок, тем больше диаметр канализационных труб;
• диаметр труб должен превышать диаметр выходных отверстий сантехники;
• при наличии слишком длинных участков труб крепятся ревизионные фитинги, с помощью которых осуществляется очистка от засора.

Укладка труб канализации

Обязательно следует выдержать уклон труб, который зависит от их диаметра:

• 0,8-1 см/м — для труб диаметром свыше 15 см;
• 2 см/м — для труб диаметром 8,5-11 см;
• 3 см/м — для труб диаметром 4-5 см.

При монтаже труб канализации своими руками также учитывается тип сантехники:

• трубы диаметром 3-4 см используются при установке мойки и биде;
• 4 см — ванны и душевой кабинки;
• 6,5-7,5 см — отводов от стояка;
• 10 см — центрального стояка и унитаза.

Укладка полипропиленовых труб может осуществляться как в стенах, так и в полу. Впоследствии они могут покрываться штукатуркой (в стене) и бетонным раствором (в полу).

Для разводки труб используются фасонные соединения:

1. Колена. Предназначены для оформления углов, где нельзя делать поворот в 90º. В углу следует использовать два колена под 45º, которые соединяются с трубами с помощью раструбов с уплотнителями. Это приведет к уменьшению гидравлического сопротивления и недопущению появления засора.
2. Переходные отводы и тройники. Применяются при соединении обрезков труб, имеющих одинаковые размеры.
3. Муфты. Соединяют трубы различной толщины.

В ходе укладки труб приходится сталкиваться с тем, что их необходимо будет разрезать. Для этих целей можно воспользоваться разными инструментами. Идеальный вариант — труборез. Но если его нет, то применяют ножовку с мелкими зубьями, острый нож или болгарку.

После разрезания:

• с торцевой части трубы напильником срезается фаска;
• труба (на длину стыка) покрывается силиконовым герметиком;
• в раструб укладывается уплотнительное кольцо из резины;
• труба вставляется в раструб сначала до упора, а потом немного вытаскивается (так обеспечивается тепловой зазор).

Для надежной фиксации труб к стенам используются хомуты. Шаг их крепления зависит от диаметра трубы. Условно расстояние между соседними хомутами равняется 10 диаметрам трубы. То есть при укладке труб диаметром 10 см хомуты размещают на расстоянии до 1 м друг от друга.

Естественно, что хомуты обязательно еще крепятся в местах соединения труб. Все стыки должны быть плотными, а трубы жестко крепиться к стенам.

При монтаже канализации своими руками в обязательном порядке труба, которая соединяет внутреннюю канализацию с септиком, оснащается обратным клапаном. Его функция — недопущение поднятия воды по трубе в случае переполнения канализационной системы.

Нюансы установки стояка канализации частного дома

Особое внимание уделяется качественному монтажу канализационного стояка:

• его верхнюю часть (фановую трубу) размещают на уровне 0,5 м над крышей;
• нижняя часть располагается ниже чистового пола с выходом на улицу;
• тупиковые стояки, которые не выходят на крышу, снабжаются аэрационными клапанами;
• при возведении большого дома количество стояков увеличивается до 2-3 единиц.

Нельзя фановую трубу выводить в общую вентиляционную систему. Это станет причиной появления неприятного запаха по всему дому. Избавиться от этой проблемы можно будет только путем замены на новую вентиляцию.

Сам монтаж внутренней канализации в доме своими руками состоит из таких этапов:

• установка стояков с выводом концов в подвал и на крышу;
• подвод к стояку сливного отверстия унитаза;
• соединение со стояком другой сантехники;
• монтаж сифонов.

Делаем канализацию в частном доме и выбираем уклон трубы

Прежде всего, делаем канализацию в частном доме работоспособной и устойчивой к загрязнению. Для этого нужно выбрать правильный уклон трубы канализации. С выпускной трубой стояк соединяют двумя отводами по 135°, что дает более плавный поворот, чем один отвод в 90°. Выпускную трубу пропускают через фундамент ниже уровня поверхности грунта, тщательно утепляют во избежание промерзания сточных вод. Точный уклон канализации в частном доме может рассчитываться с учетом различных факторов внешнего влияния.

Стыки чугунных труб конопатят просмоленной прядью или шнуром, а затем зачеканивают глиной или влажным цементным раствором; стыки асбестоцементных труб соединяют асбестоцементными муфтами (их можно нарезать из труб большего диаметра), затем зачеканивают просмоленной прядью с влажным цементным раствором; пластиковые раструбные трубы соединяют уплотнительными резиновыми кольцами, которые прилагаются в комплекте к трубам. Трубы всегда укладывают раструбами навстречу потоку жидкости.

При длине выпуска менее 15 м (для диаметра выпуска 100 мм) и при условии, что на выпуске нет поворотов, смотровые колодцы не делают. Если длина выпуска более 15 м, смотровой колодец необходим, прежде всего, для прочистки в случае засоров. Первый колодец делают на расстоянии 5-8 м от дома, а следующие — в точках поворота выпуска. По прямой смотровые колодцы ставят через 40-50 м (соответственно для труб диаметром 125-150мм).

Внутренняя разводка

Внутридомовую канализацию собирают таким образом, чтобы самой нижней её точкой было место вывода трубопровода наружу. Чтобы не ошибиться с углом наклона, можно начать сборку именно от этой точки.

При наличии проекта порядок подключения неважен, но необходимо строго следовать правилам выполнения внутренней разводки:

• Каждому прибору и функциональному участку трубопровода требуется труба соответствующего диаметра: для стояка и унитаза – 11 см, для душевых кабин, ванн, кухонной раковины – 5 см, для всего остального достаточно 3,2 см, но если к одной трубе одновременно будут подключены несколько приборов, её диаметр должен быть не менее 7,5 см.
• Так как сточные воды движутся по трубам самотёком, необходим уклон трубопровода 2-3 см на погонный метр.
• Соединение труб должно быть герметично и не препятствовать свободному току жидкости: трубы соединяются по потоку, в месте стыка не должно быть шероховатостей и заусенцев.
• Следует избегать прямых углов, так как именно в них чаще всего образуются засоры. Для выполнения поворота лучше использовать несколько колен с меньшими углами.
• Необходимо предотвратить обратный подсос из канализации и проникновение неприятного запаха в дом. Для этого на патрубок каждого сантехнического прибора устанавливают сифон или S-образно изогнутую трубу, выполняющую функцию гидрозатвора.
• Если в доме несколько этажей и на каждом из них имеется сантехника, следует оборудовать общий стояк.
• Унитазы устанавливают ближе других бытовых и сантехнических приборов к стояку.
• Узлы трубопровода нельзя выполнять в местах прохождения стен или перекрытий.
• Отверстия для прохождения труб через стены и перекрытия вырезаются с запасом, желательно вставить в них специальные гильзы или отрезки более широких труб.
• Места подключения к стояку и повороты трубопровода оснащаются тройником с ревизионным окошком, закрытым заглушкой. Через эти окошки в дальнейшем будет проводиться очистка труб в случае засорения.
• Стояк располагается максимально близко к месту вывода канализации наружу.

Рекомендуем ознакомиться: Гидродинамическая промывка системы канализации — прочистка труб от разных видов засоров

Вывод трубы из дома выполняется следующим образом:

• Во-первых, в фундаменте или цоколе дома проделывается или оставляется в ходе строительства отверстие диаметром 13-16 см.
• Во-вторых, в это отверстие вставляется гильза, вдоль стенок которой прокладывается утеплитель.
• В-третьих, через утеплённую гильзу протягивается труба, которую внутри дома соединяют с остальной внутренней канализацией.

Фановая труба

В доме, имеющем несколько санузлов или бассейн, объем одновременно поступающих в канализацию сточных вод может быть настолько велик, что в трубопроводе произойдёт разрежение – снижение давления. Вследствие этого водяная пробка, находящаяся в сифонах, уйдёт в трубопровод. Соответственно, исчезнет гидрозатвор в унитазе, ванне, раковине и другой сантехнике и запахи канализации попадут в дом.

Чтобы таких неприятных происшествий избежать, канализацию оснащают фановой трубой – специальной канализационной вентиляцией. Она обеспечивает отвод газов из трубопровода и воздухозабор в случае образования разрежения в трубах.

Если в доме оборудован стояк, его достаточно продлить вверх и вывести на 30 см над кровлей. Фановую трубу можно вывести и через стену, сделав отвод от стояка или нижней части трубопровода вверх, а затем в сторону стены при помощи двух колен по 135 градусов или гофрированной трубы. В этом случае уличную часть фановой трубы монтируют вертикально вверх как можно выше, чтобы газы из канализационной сети уходили в атмосферу. Навершие фановой трубы частично закрывают насадкой-зонтиком.

Виды канализации

Канализационные системы для загородного дома – это сложные схемы сбора, отведения и очистки сточных вод. Как правило, в доме организуется два типа канализации.

• Хозяйственно-бытовая представляет собой сбор стоков из туалета, ванной, раковины на кухне и водопотребляющей бытовой техники (посудомоечных и стиральных машин).
• Ливневая предназначена для сбора дождевых и талых вод. Она предотвращает подтопление погребов и подвалов, порчу фундамента, появление чрезмерной влажности почвы и загнивание корней культурных растений.

Поскольку в ливневых стоках частного дома отсутствуют нефте- и маслопродукты, допускается объединение ливневой и хозяйственно-бытовой канализаций в одну систему, однако такое решение потребует большего объема приемника (локально-очистной станции, септика или выгребной ямы) и связанных с этим больших расходов на оснащение, поэтому целесообразность подобного совмещения решается каждым домовладельцем индивидуально.

Самостоятельное изготовление септика (двухкамерной выгребной ямы)

Покупать септик необязательно, его можно изготовить своими силами из армированного бетона. Можно установить бетонные кольца 1-2 м диаметром – размер колец прямо зависит от требуемого объема.

Изготовление септика

По своей конструкции – это двухкамерный коллектор, в нем отдельные камеры соединяются переливной трубой. При монтаже септика сначала делаем котлован 3 м глубиной, длиной и шириной чуть больше габаритов септика. На дне формируют песчаную подушку около 15 см толщиной.

После этого из досок или ДСП изготавливают опалубку, по ее периметру изготавливают арматурный каркас, соединяя арматуру вязальной проволокой. Потом в опалубке закрепляют 2 отрезка труб, они необходимы для прокладки входа канализационной системы и переливной трубы, объединяющей камеры септика. Опалубка с арматурным каркасом бетонируется, для равномерного распределения раствора желательно использовать вибратор. Каркас септика нужно сделать монолитным, по этой причине его заливают в один заход.

Дно 1й камеры формируют из бетонного раствора. Камера должна получиться герметичной, в ней будут оседать крупные, твердые фракции стоков. Верхняя часть отсека будет занята частично очищенной жидкостью, которая будет перетекать по соединительной трубе во второй отсек.

Во втором отсеке септика, дно формировать нет необходимости, эта часть будет содержать частично очищенную жидкость, которая станет впитываться в почву через дно с гравийной подушкой, для этого можно использовать мелкий гравий, щебень средней фракции или гальку.

Между отсеками септика, в его верхней части нужно установить переливную трубу. Чаще всего в частном доме изготавливают конструкцию с 2 секциями, хотя иногда делают септик с 3 и даже с 4 отсеками, это значительно повысит уровень очистки сточных вод.

Перекрывают септик, закрепив опалубку, уложив арматурный каркас и залив бетонным раствором. Вместо этого можно уложить ЖБ плиты, обязательно нужно предусмотреть смотровой люк. По окончании бетонирования котлован заполняют песком или почвой. Отстойник нужно чистить не реже одного раза в 2-3 года.

Как правильно сделать канализацию в частном доме из железобетонных колец

Подойдут ЖБ кольца 1-2 м диаметром – это зависит от требуемого объема септика.

1 этап. Не ближе 5 м от строений имеющих фундамент, роют котлован необходимого размера. На его дне делают основание из армированного бетона, не менее 100 мм толщиной. На нем будут стоять ЖБ кольца, можно приобрести заводское круглое основание. Все стыки между бетонными элементами необходимо замазать цементным раствором. При высоком расположении грунтовых вод, необходимо сделать гидроизоляцию конструкции.

Внимание! Можно расположить ЖБ кольца не рядом, а поодиночке. Чтобы это сделать на грунте располагают кольцо, и изнутри него выбирают почву, кольцо в результате под своей массой будет постепенно опускаться в землю. После того как одно кольцо достигнет уровня почвы, на него ставят еще одно, и продолжают убирать грунт

После того как одно кольцо достигнет уровня почвы, на него ставят еще одно, и продолжают убирать грунт.

2 этап. В 2 верхних кольцах необходимо сделать выпускное и впускное отверстия, в фильтрационном кольце делают только впускное отверстие.

3 этап. Трубу от системы канализации (проводят подключение к входному отверстию), располагают на 150 мм выше трубы во второй отсек.

4 этап. Отсеки септика перекрывают плитами ЖБ со смотровыми люками, и отверстиями для вентиляции.

6 этап. Трубу канализационной системы укладывается в траншею нужной глубины, она должна быть прорыта с уклоном 5 мм на 1 метр в сторону септика. Необходимо засыпать дно траншеи песком 5 см толщиной.7 этап. Уложенные в траншею трубы засыпаются песком, после этого почвой. 8 этап. На ЖБ кольца устанавливают вентиляционные каналы и смотровые люки. 9 этап. Готовый септик засыпают землей.

Септик на биофильтрации

Биофильтр – схема для септика с двумя камерами

Самостоятельная установка канализации в частном доме может предусматривать использование биофильтра. Это резервуар с керамзитом, который по своей сути инертен. Керамзит выступает в роли биологического фильтра для очистки стоков:

1. Стоки поочередно перетекают по камерам, где проходят очистку, после чего попадают в биофильтр, засыпанный керамзитом.
2. Аэробактерии в биофильтре разлагают и окисляют органику, присутствующую в сточных водах.
3. После полной очистки техническая вода поступает в систему дренажа.

Структурная схема септика с тремя камерами

Рекомендации по организации системы канализации

• лучший вариант материала для прокладки канализации – полипропиленовые либо поливинилхлоридные трубы, тройники, фитинги. Они намного дешевле, но значительно долговечнее чугунных изделий;
• прокладывая сливные сети, все повороты в них можно монтировать с помощью двух колен из пластика с изгибом 45 градусов. Конструкция значительно минимизирует вероятность засоров, которые нередко бывают при применении одного изгиба 90 градусов;
• для серых кухонных стоков, а также для вывода использованной воды из ванной используются трубы ПВХ диаметром 50 миллиметров;
• сточные туалетные трубы должны быть диаметром не менее 100-110 миллиметров. Общая длина таких труб должна составлять не более 1000 миллиметров.

Бактерии для чистки

Очистка канализации периодически необходима всем индивидуальным системам. С помощью специальных препаратов время использования между очистками можно значительно увеличить. Бактерии для септика великолепно справляются с промежуточной очисткой.

Задачей этих биопрепаратов является ускорение процессов разложения стоков автономной канализации. В процессе этого они не только очищают стоки, но и увеличивают срок эксплуатации самого септика. Твердые фракции перерабатываются в жидкую форму. В итоге эффективность внутренней канализации в частном доме и отстойника возрастает в разы.

Под видом бактерий принято понимать жидкие микрогранулы, которые находятся в специальном консервирующем растворе. Их помещают в септик, где они начинают процесс деления и размножения. Такая активность приводит к тому, что оболочка растворяется, а бактерии выходят наружу. После чего начинается интенсивный процесс очистки стоков.

Приемлемые условия их использования увеличивают эффективность препарата. Бактерии любят высокую влажность и определенную температуру (от +30С до +500С). Процесс их жизнедеятельности абсолютно безопасен для экологии, так как стоки, по сути, являются их источником питания.

На заметку!Бактерии для прочистки канализации категорически несовместимы со средствами, содержащими хлор, такими как отбеливатели, стиральные порошки и прочие. Подобные химикаты приводят к гибели бактерий

Обязательно обратите внимание на это при выборе бытовых чистящих средств.

Преимущества использования:

• Со стенок емкости очищается слой жировых отложений.
• Качественная переработка органических соединений.
• Иловые отложения на дне резервуара становятся жидкими.
• Засоры ликвидируются.

Откачка стоков

Виды средств для очистки на основе микроорганизмов

Для того чтобы производить чистку канализации и септика в частном доме, могут применяться биопрепараты на основе бактерий:

• Анаэробных.
• Аэробных.
• Одновременно двух.

Анаэробные биопрепараты способны функционировать без присутствия кислорода, но, несмотря на это, они обладают существенными недостатками:

• Переработанные отходы невозможно применять для удобрения почвы, потому что в них могут содержаться микроорганизмы, способные загрязнить ее.
• Низкая эффективность – не более 70%. Это требует проведения мероприятий по дополнительной очистке.
• Для дополнительной очистки необходима специальная техника.
• Появление метана вследствие деятельности бактерий. Система канализации в частном доме может стать источником неприятного запаха, что решается установкой гидрозатворов.

Что касается аэробных видов препаратов, то для их функционирования обязательно нужен кислород. Специалисты и пользователи выделяют следующие достоинства этих биопрепаратов:

• Более качественная очистка.
• Переработанные стоки полностью безопасны для окружающей среды и могут быть использованы даже в качестве удобрений.
• После процесса очистки аэробными бактериями остается минимальное наличие твердых отходов, поэтому применение специальной техники не требуется.
• Отсутствие неприятных запахов. В ходе очистки выделяется углекислый газ, который полностью без запаха.

Комбинированные препараты содержат оба вида бактерий и являются наиболее эффективными. Их можно найти в продаже в виде порошков или жидкости, но разницы нет никакой. В этом случае два вида бактерий дополняют друг друга, а результат получается оптимальный.

На заметку!Обратите внимание, что если источник питания для бактерий будет отсутствовать долгое время, например, вы часто находитесь в командировках, то колонии этих полезных микроорганизмов попросту умрут с голоду. К их гибели также могут привести и низкие температуры.
Установка канализации

Как правильно провести внутреннюю канализацию в частном доме: монтаж своими руками

Внутренняя канализация представляет собой систему, находящуюся внутри зданий и сооружений и включающая приборы и трубопроводы, которые используют для сбора внутри дома и отведения использованной воды и бытовых отходов во внешнюю канализацию.

Сантехническими приборами являются ванны, раковины, мойки, писсуары, унитазы, трапы и душевые поддоны, а к системе трубопроводов относится звукоизоляция, вентиляционные стояки, коллекторы и подводки, ревизии для прочистки и запорная арматура на выпусках.

Как проложить внутреннюю канализацию для частного дома правильно, учитывая все необходимые требования? Монтаж внутренней канализации в частном доме выполняется с использованием пластиковых труб и уплотнительных резиновых колец для герметизации соединений раструбного типа. В желобок раструба устанавливается кольцо, после чего в него помещается конец трубы, имеющий гладкую поверхность. Облегчить соединение можно, если на срезе гладкого конца трубы выполнить фаску. Перемещать трубу прекращают в тот момент, когда отметка на гладкой поверхности трубы окажется на уровне раструба. Если вращение соединенных друг с другом частей осуществляется легко, значит, уплотнитель располагается правильно. Для устройства отвода мойки, ванны или умывальника используется труба с просветом 5 см, отвод и стояк для унитаза выполняются с внутренним диаметром не менее 10 см.

После того как внутренняя канализация в частном доме, прокладываемая своими руками, будет подготовлена, переходят к окончательному монтажу водопровода и подключению сантехнического оборудования, предварительно выполнив теплоизоляцию трубопровода для горячей воды

Особое внимание следует уделить подоконным нишам, главному стояку и расширительному баку. Трубы в комнатах и на кухне в теплоизоляции не нуждаются

При устройстве внутренней канализации в частном доме во время монтажа ванны следует проверить, имеются ли резиновые прокладки. Устанавливать ее нужно с уклоном в сторону отверстия. Герметизация выпуска, а также стыка сливной трубы выполняется с помощью уплотнения зазора кольца, с применением льняного жгута. Затем стык закрывают цементным раствором либо смесью цемента и песка.

К установке сантехники в частном доме требуется особый подход. Подключить мойку или раковину умывальника, одновременно установив на отводной трубе современный пластиковый сифон, не составит труда.

Сифон из металла следует соединять с трубой для отвода с помощью дополнительного патрубка, имеющего диаметр 32-34 мм

Во время работы следует обращать особое внимание на то, правильно ли установлены резиновые уплотнительные кольца (в том случае, если раковина или мойка уже закреплена на кронштейнах)

В зависимости от размещения трубы подбираются различного диаметра: от ванной (или душа), бассейна и унитаза — 10 см, от умывальника — 5-6 см, стояк желательно делать диаметром 11 см. Внутренняя канализация состоит в основном из труб, имеющих диаметр 10-11 см, хотя в больших частных домах, где выполняется сложная канализационная система, их диаметр может достигать 15 см.

Прокладку труб диаметром 5 см делают под уклоном в 3 см через каждый метр, труб диаметром 10 см — под уклоном в 2 см через каждый метр. Стояк должен выходить выше крыши на 0,8-1 м. Сверху его закрывают куполом, имеющим диаметр, в 2 раза больший, чем у трубы.
