Установка бетонных колец для канализации своими руками: пошаговая инструкция

Расчет стоимости найма техники и закупки материалов

Рыть котлован ручным способом долго и сложно, поэтому рекомендуется нанять специальную технику – экскаватор, бульдозер для уборки грунта и самосвал для вывоза лишней земли. Также вам понадобится кран для установки бетонных колец.

Стоимость гофрированных труб для канализации

Сколько стоит вызов техники? Средняя цена рытья котлована и вывоза земли не превышает 350 рублей за 1 м³. Рассчитаем расходы на устройство 3 ям. Объем каждого котлована составляет 1,5 м³, значит, для земляных работ вам понадобится приблизительно 1600 рублей.

Средняя стоимость 1 бетонного кольца объемом 0,6 м³ составляет 4,5 тыс. рублей. Для сооружения колодца из 3 колец вам понадобится 13,5 тыс. рублей.

Расход на дополнительные материалы:

  • 2 мешка цемента (150–200 рублей);
  • 100 кг песка (120 рублей песок + 200–500 рублей доставка);

Итого, полное устройство канализации на даче для 5 человек обойдется вам в 43 тыс. рублей.

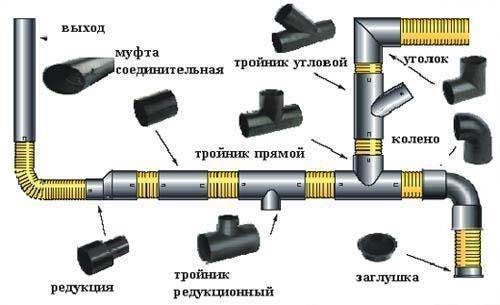

Материал канализационных труб

Преимущества и недостатки

Однако нельзя сказать, что бетонные кольца идеальны, как и любые устройства, они имеют свои минусы. В первую очередь это их вес.

При установке необходимо использовать специальную технику или большое количество рабочей силы.

Отсюда вытекают и трудности в транспортировке, ведь не каждый автомобиль справится с повышенной нагрузкой.

Если выбрать некачественного производителя, то стены раскрошатся буквально за полгода.

С другой стороны, все эти минусы легко исправляются, нужно только подходить к постройке канализации правильно, поэтапно.

Чаще всего такой материал используют при постройке колодцев, но главная область применения – автономные кольца для канализации в частном доме и на даче.

Для канализационных колодцев и септиков используют конструкции с наиболее низкой проницаемостью.

Состав грунтовых пород, куда монтируют устройства, не играет никакой роли. Бетонные кольца с замком используют только для отстойников и канализации.

Есть также более прочные устройства, имеющие внутри стен металлические элементы.

После идут цифры, где первое число показывает диаметр конструкции внутри, далее идут внешние показатели.

Как очищать

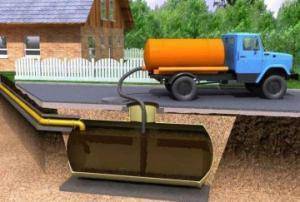

Когда нужно будет откачать отходы с отстойника, позвоните в ассенизаторскую компанию и оставьте заявку со своими координатами.

В каждом населенном пункте имеются такие организации. Поэтому, проблем с машиной быть не должно. Данная услуга стоит недешево.

И сам процесс не доставит удовольствия ни вам, ни вашим соседям.

Амбре будет распространяться по всей округе.

Но, эта мера временная и придется потерпеть краткосрочные неудобства.

Есть препараты, которые могут спасти ситуацию.

В очистные ямы добавляют специальное вещество, в состав которого входят живые бактерии.

Они быстро перерабатывают бытовые стоки на техническую жидкость без признаков зловония.

Современным ученным удалось вывести такие микроорганизмы, которые великолепно себя чувствуют в щелочной среде и даже хлор не мешает их жизнедеятельности.

При этом бактерии утилизируют пищевые отходы и туалетную бумагу. Таким образом, можно сэкономить на ассенизаторской машине.

К тому же бактерии еще и размножаются. Их применяют в качестве удобрения для полива садового участка. Вот вам и двойная выгода.

Сооружайте выгребную яму по все правилам при производстве работ не допускайте нарушений. Иначе, соседи могут предъявить вам претензии по поводу загрязнения окружающей среды. А оно вам надо?

Посмотрите скринкаст вебинара, посвященный сооружению канализации в частном доме.

https://youtube.com/watch?v=lOITx1BamJg

Количество колонн

Составленную из бетонных колец камеру иногда называют колонной. Количество таких сооружений зависит от вида фильтро-дренажной системы.

Дренажный колодец

Это такая же камера из бетонных колец, как и отстойник, только без дна. В колодце устраивают засыпку из щебня и песка толщиной в 1 м — это фильтр. Пройдя сквозь него, вода уходит в грунт.

Дренажный колодец применяют при следующих условиях:

  • грунт содержит мало глины (песчаный или супесчаный с минимальным числом пластичности) и потому хорошо пропускает жидкость (высокий коэффициент фильтрации);
  • максимальный уровень грунтовых вод (определяется весной) находится ниже как минимум на 1 м самой низкой точки конструкции.

Таким образом, при использовании дренажного колодца число колонн у септика с 2-камерным отстойником составит 3.

Поле фильтрации

Используется при невозможности применить дренажный колодец — на плохо впитывающих воду глинистых грунтах или при высоком уровне грунтовых вод. На относительно большой площади естественный грунт частично заменяют песчано-щебеночной смесью и располагают на ней параллельно несколько перфорированных труб, совмещенных коллектором, который подсоединяется к последней камере септика.

Трубы оснащаются душниками (вентиляционными каналами). Сверху они присыпаются песком и затем — грунтом с последующей высадкой на нем зеленых насаждений. При использовании поля фильтрации количество колонн равно числу камер-отстойников.

Септик с полем фильтрации

Если поблизости имеется канава, сооружают фильтрующую траншею:

  • выкапывают узкий котлован глубиной 1,5-1,7 м;
  • на дне устраивают песчаную подушку и кладут на нее перфорированные трубы (дрена), так чтобы концы их выходили в ров;
  • засыпают котлован песком, затем щебнем (не доверху) и укладывают на него перфорированные трубы, объединенные коллектором и подсоединенные к септику (их называют оросительными);
  • присыпают трубы песком, потом грунтом с последующей высадкой растительности.

Вытекающие из оросительных труб стоки проходят доочистку в песчано-щебеночном слое, затем попадают в дрену и удаляются в канаву.

Сооружение фильтрующего колодца из канализационных колец

Такой колодец необходим для фильтрации стоков и нечистот, поступающих по трубопроводу в септик. Твердые фракции оседают на дне, а вода перенаправляется в дренажный колодец, из него уходит в почву. Копать канаву под фильтрующий колодец нужно до тех пор, пока не будет достигнут слой песка. Если это невозможно, тогда следует устроить дренажное поле, что можно сделать самостоятельно.Сооружают дренажный колодец в определенной последовательности:

  1. В первую очередь насыпают подушку из песка толщиной 50 сантиметров и тщательно утрамбовывают.
  2. На песок помещают гравий 20-сантиметровой толщиной.
  3. До того, как вкопать кольца для канализации, в первом из них просверливают дренажные отверстия, которые имеют диаметр 30-50 миллиметров. Делают их на расстоянии 50 сантиметров друг от друга в шахматном порядке.
  4. В яму с помощью спецтехники опускают кольцо с отверстиями.
  5. Далее выполняется установка колец канализации, которые еще остались. Их соединяют между собой.
  6. С внешней стороны колодца насыпают слой гравия вплоть до высоты крайнего из дренажных отверстий.
  7. Кольца соединяют с септиком.
  8. Колодец накрывают бетонной крышкой и засыпают конструкцию ранее выкопанной почвой.

При обустройстве фильтрующего колодца нужно принимать во внимание, что расстояние между его дном и грунтовыми водами не должно превышать одного метра

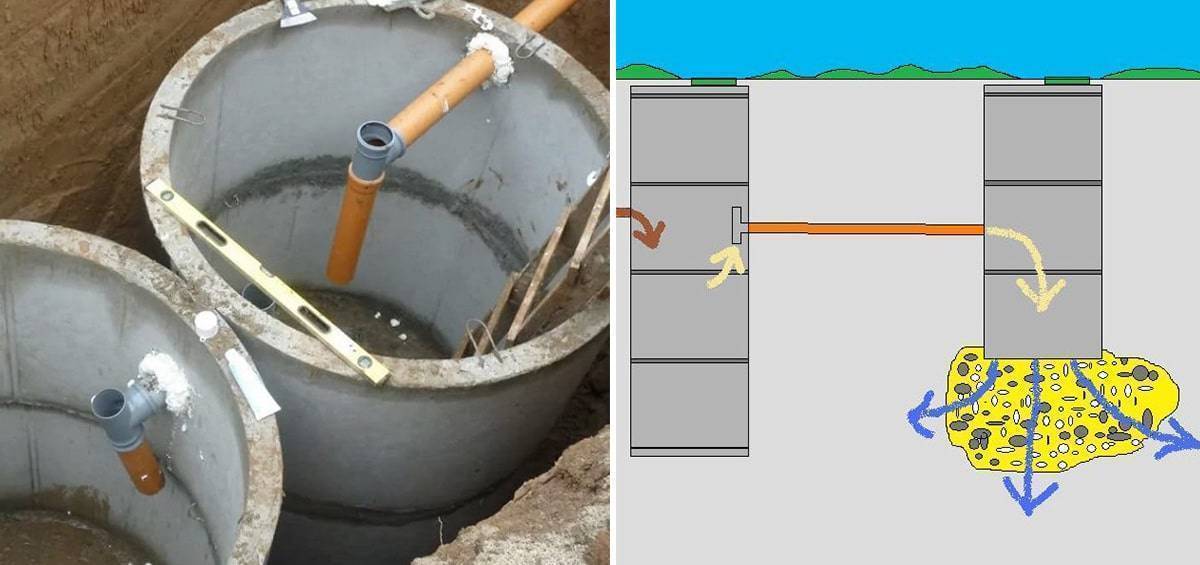

Конструкция ямы с переливом

Устройство двойной системы автономной канализации удобно тем, что откачка потребуется гораздо реже. Жидкие стоки будут фильтроваться и уходить в землю, периодически откачивать придется лишь резервуар для твердых отходов.

Схема предусматривает наличие двух колодцев:

  • Обычный сливной колодец с глухим дном и герметичной конструкцией. В нем будут собираться все отходы, твердые останутся на дне, а перелив в виде трубы будет подавать жидкую часть во вторую емкость.
  • Фильтрующий колодец. Когда уровень стоков достигает трубы, жидкое наполнение резервуара переходит во второй колодец. В нем не устанавливается герметичное дно, а лишь укладывается фильтр. Так можно перелить часть стоков, и для откачки останется меньший объем.

Для обустройства фильтра применяются щебень, гравий, песок или другие подобные материалы. Чтобы ускорить процесс поглощения жидкости в землю, в кольцах второго колодца делают дополнительные отверстия.

Основные правила

Как нужно правильно сооружать сточный колодец из бетонных колец на приусадебном участке? В этом сейчас и попытаемся разобраться.

Производитель предлагает бетонные кольца для канализационных колодцев низкой проницаемости и различных размерных показателей.

Их выпускают высотой 80 и 90 см, диаметром 200, 150, 100 и 70 см. Какие из них подойдут для вашего участка?

При выборе изделия нужно учитывать следующий фактор:

на какой глубине залегают грунтовые воды (как найти на участке самому прочитайте здесь).

Если они находятся близко к поверхности, значит, нужно выбирать широкие кольца. Объем ямы можно увеличить за счет большого диаметра, а глубина укладки станет меньшей, посредством меньшего числа колец.

Не имеет значения, в какие грунты будут вмонтированы эти изделия. Кольца, снабженные замком применимы только для канализационных отстойников.

Промышленность выпускает и устройства с повышенной прочностью, внутри которых находятся металлические элементы.

Данная продукция имеет маркировку – «КС». Дальше следуют цифры. Первая – это внутренний диаметр, а последующие – внешние показатели.

Важно точно знать объем конструкции, это нужно для того чтобы не прогадать с объемами септика. Значение массы колец так же необходимо для более рационального использования техники

Как правило, на дачах и частных домах применяют кольца по ГОСТу. Стандартные изделия продаются по доступной цене.

Иногда, возникает необходимость и в доборных кольцах. Они могут понадобиться в том случае, когда до окончания монтажа не хватает стандартного изделия, а еще одно такое же, будет уже лишним.

Есть еще одно обстоятельство, которое не нужно выпускать из виду – это структура торцов. Их поверхность может быть плоской и с выступами. Предпочтение нужно отдавать второму варианту.

Устройство фильтрационного колодца

Такой резервуар можно монтировать исключительно на грунтовую основу, которая хорошо пропускает жидкость и впитывает ее. Когда под условным дном находятся пески, гравийно-галечниковые или щебенистые грунты, тогда очищенные стоки будут беспрепятственно проникать в почву.

В нижней части колодца примерно на метр насыпают грунтовый фильтр, при этом необходимо, чтобы фракции засыпки становились меньше в процессе увеличения высоты. Сначала на дно насыпают песок слоем 30 – 40 сантиметров, поверх него формируют слой мелкофракционного гравия толщиной 30 – 40 сантиметров. Как правило, верхним фильтрующим ярусом является крупный щебень или гравий, который засыпают слоем 20 – 30 сантиметров.

Если планируется утилизация сточной жидкости через дно и стенки, тогда нижнее кольцо дренажной системы делают перфорированным. Его монтируют согласно той же технологии, что и изделия с цельными стенами. В пустоты между стенами котлована и кольцами насыпают щебенку.

При создании поля фильтрации используют перфорированные трубы. Их помещают на гравийно-песчаную «подушку», которая обеспечивает проникновение очищенных сточных масс в грунтовые пласты, расположенные ниже, а сверху покрывают геотекстилем и потом засыпают землей.

Монтаж

Разберемся, как сделать канализацию, используя готовые железобетонные кольца. Сначала нужно выбрать подходящее место для монтажа. Септик нельзя монтировать близко к жилым помещениям и источникам питьевой воды. Требования по размещению септиков должны отвечать санитарным нормам по устройству местной канализации.

Работа по постройке очистного сооружения проводится в несколько этапов. Сначала подготавливается котлован, затем проводится установка бетонных колец и герметизация стыков. На последнем этапе проводится устройство вентиляции и засыпка котлованов.

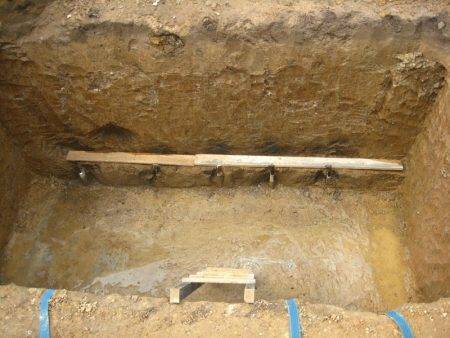

Котлован

Выкапывать котлован можно и вручную, но намного легче и быстрее дело пойдет при использовании строительной техники. Готовая яма должна быть больше по размеру, чем диаметр канализационных колец на 200-300 мм. Глубина определяется высотой колодцев и высотой песчаной подушки.

Как правило, для установки всех камер установки копается один общий котлован, так как колодцы нужно будет соединять трубами. Дно ямы нужно выровнять и насыпать слой песка высотой 20 см, песок тщательно утрамбовать.

Если будут использоваться кольца, имеющие дно, то после устройства подушки из песка подготовка считается законченной, можно будет приступить к монтажу. Если глухих колец нет, необходимо поставить на дне котлована опалубку, уложить арматурную сетку и залить бетоном. Такие площадки делают на месте, где планируется ставить герметичные отстойники.

Сборка

После завершения подготовки котлована, при помощи спецтехники начинают собирать резервуары из колец. Кольца устанавливаем одно над другим, пока колодец не приобретет нужный объем.

Первым ставятся глухие кольца, если используется сквозное изделие, то его устанавливают на готовую бетонную площадку, а место стыка заполняется раствором, выполняющим функции герметика.

При монтаже септиков в сложных грунтах, рекомендуется дополнительно скрепить элементы отстойника между собой при помощи металлических пластин.

Гидроизоляция

Следующий шаг – гидроизоляция бетонных колец. Для выполнения этой работы можно использовать битумную мастику или наплавляемые герметики. Резервуар необходимо обработать с внутренней и наружной стороны.

Завершающий этап

Завершив сборку отстойников, необходимо соединить их с трубопроводом. К первой камере присоединяется трубопровод, идущий от дома. Камеры между собой соединяются переливными устройствами.

При использовании фильтрующего колодца на месте его установки насыпают подушку из щебня высотой не менее метра. Щебень должен заполнять нижнюю часть колодца и располагаться вокруг него.

Если строятся площадки фильтрации, то в заранее насыпанном слое щебня прокладывают дрены – трубы с перфорацией. На конце каждой фильтрующей ветви необходимо установить вентиляционную трубу. Верхняя часть колодцев накрывается бетонными перекрытиями. В перекрытия вставляются трубы для вентиляции, а отверстия для откачки прикрываются люками.

На последнем этапе производится обратная засыпка котлована. Засыпать рекомендуется сухой смесью из песка и цемента. Смесь засыпают слоями, утрамбовывают и проливают водой. Для дополнительной гидроизоляции вокруг колодца можно выложить «глиняный замок».

Итак, схема канализации из бетонных колец достаточно проста, чтобы собрать установку самостоятельно. Готовая конструкция получается прочной и долговечной, она достаточно эффективно очищает воду и не требует частого обслуживания.

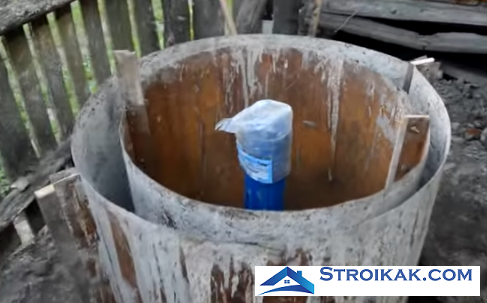

Металлическая опалубка

Данный вариант проще в изготовлении, гораздо долговечней, плюс металл не впитывает влагу. Но для него вам понадобятся 2 металлические или пластиковые бочки или трубы подходящего диаметра для внутреннего и внешнего контура.

Далее, по диагонали проводим на плоскости внешнего цилиндра 2 вертикальные линии. На их границе, с внешней стороны нужно закрепить, приварить или склепать, 2 – 3 навеса для окон. После чего контур разрезается болгаркой по разметке. Но будьте осторожны, не повредите навесы.

Скрепляющие стержни навесов также срезаются, но только с одной стороны, чтобы можно было их достать и обратно вставить.

Внутренний контур делается аналогично, только навесы крепятся изнутри цилиндра. Размеры секторов здесь нужно делать разными, так они легче будут сниматься. Меньший сектор должен составлять 1/3 от диаметра цилиндра.

Приготовление раствора

Качество приготовленного раствора играет здесь большую роль, поэтому экономить на нем не нужно. Что касается цемента, то как правило, берется марка М500 или выше. Кольца будут эксплуатироваться в экстремальных условиях и если взять цемент низкой марки, они быстро начнут разрушаться.

В качестве наполнителя, традиционно используется кварцевый песок. Но песок должен быть чистым, промытым. Большое содержание ила или глины может значительно понизить качество раствора.

Гравий должен быть не сильно окатанный и хорошо промытый. Также не стоит брать слоистые или пластинчатые зерна. Что касается размеров, то они подбираются из расчета до ¼, от толщины стенок кольца. Так для изделия толщиной в 100мм, гравий берется в пределах до 25мм.

Важно: для данного раствора, коэффициенты морозоустойчивости и истирания менее важны

Здесь следует обратить внимание на коэффициент усадки. Чем меньше усаживается бетон, тем он будет плотнее и крепче

Для понижения этого коэффициента существуют специальные присадки.

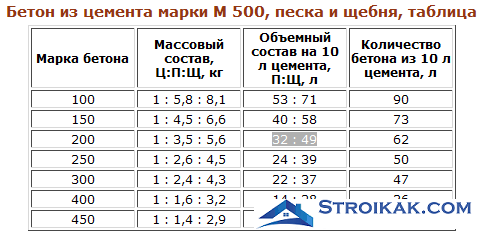

Состав бетона для цемента М500

Другие способы сооружения колодцев на загородном участке

Никто не будет спорить с тем, что самостоятельное сооружение конструкции любого типа не ударит по семейному бюджету. Но, если нет опыта в таких работах, то лучше обратится к специалистам в этой области.

Схемы колодцев

Итак:

  • На данный момент есть большое количество предприятий, которые предоставляют услуги по организации колодцев на загородных участках.
  • Изначально нужно определиться какого типа будет сооружение, так как от этого зависит стоимость установки колодца.

В услуги фирм входит:

  • Копание ямы установленного размера.
  • Установка колец или других приспособлений во внутрь конструкции.
  • Полное закрепление колодезных колец.
  • Проведение проверочных работ, чтобы устранить дефекты в работе по сооружению.

После оговоренного вида колодца и способу его изготовления составляется смета на установку колодца. В не входит не только стоимость работ специалистов, но и расход на закупку материала, а также износ используемого оборудования.

Гидроизоляция канализационных шахт

Качественная гидроизоляция – залог правильного функционирования системы утилизации нечистот. Герметичность конструкции обеспечивает отсутствие посторонних, в частности грунтовых, вод в сточной магистрали. Их попадание в канализацию ускоряет процесс накопления нечистот в колодце. Соответственно, плохая гидроизоляция влияет на частоту вызова ассенизатора для выкачки сточных вод.

Гидроизоляция осуществляется в соответствии со следующими правилами:

  1. Перед нанесением герметизирующих составов места стыков ЖБ колец очищают от загрязнений, а затем увлажняют, чтобы увеличить адгезию мастики к бетонной поверхности;
  2. Гидроизоляция осуществляется с применением водостойких мастик, которыми заполняют зазоры между ЖБ кольцами;
  3. Гидроизоляция должна просыхать равномерно по всей площади зазора, поэтому ее предусмотрительно накрывают полиэтиленом.

Канализационный колодец – основной элемент системы канализации, который может иметь несколько функциональных предназначений. Одни типы конструкций применяют в качестве точки сбора нечистот, а другие – для контроля работы и очистки сточной магистрали от засорений. В процессе сборки канализационных шахт нужно учитывать нормы СНиП, которые касаются параметров монтируемого оборудования, а также уровня залегания трубопровода и расстояния между элементами конструкции.

https://youtube.com/watch?v=Lg7l8vHw13s
