Установка батарей отопления своими руками

Особенности установки различных видов

Материал, из которого изготавливается конкретный отопительный элемент, предъявляет определенные требования к его монтажу. Если чугун не боится серьезного механического воздействия, то другие требуют особой аккуратности.

Чугунная классика

Чугунные радиаторы по-прежнему остаются актуальными. Особые характеристики материала, используемого при их изготовлении, позволяют эффективно обогревать помещение любой площади за счет медленного остывания.

Чтобы выполнить монтаж такого отопительного элемента правильно, до подключения следует:

• разобрать готовое изделие на секции;
• протянув все ниппели, собрать изделие в обратной последовательности.

При выполнении монтажных работ стоит учитывать вес изделия и состав материала, из которого был построен дом. Монтаж обогревательного элемента можно производить исключительно на кирпичные и бетонные стены. Установка батареи около гипсокартонной стены производится на напольную подставку.

Современные модели

Такие изделия отличаются малым весом и повышенной хрупкостью. Для них стоит обязательно предусматривать кран Маевского.

В процессе выполнения монтажных работ не стоит снимать упаковку для исключения деформирования поверхности.

Как крепить правильно

Алюминиевые и биметаллические радиаторы весят немного, и несущей способности стен из кирпича, пено- или газобетона вполне достаточно для надежной фиксации батарей. В некоторых случаях, когда конструкции не рассчитаны на восприятие такой нагрузки, например, в каркасном доме с обшивкой из гипсокартона или в помещениях с витражами, возможна установка оборудования на пол.

Крепеж подбирается в зависимости от нагрузки. Для легких батарей применяются стальные кронштейны или уголки исходя из расчета не менее 3 штук на 8 секций (два вверху, один внизу) плюс на каждые 5-6 по одному сверху и снизу. Для навешивания тяжелых чугунных радиаторов используются мощные крюки или напольные кронштейны.

Крепление к стене

Чтобы батарея была устойчива и не смещалась, рекомендуется устанавливать крепеж ближе к ее краям. Порядок работ при креплении к стене:

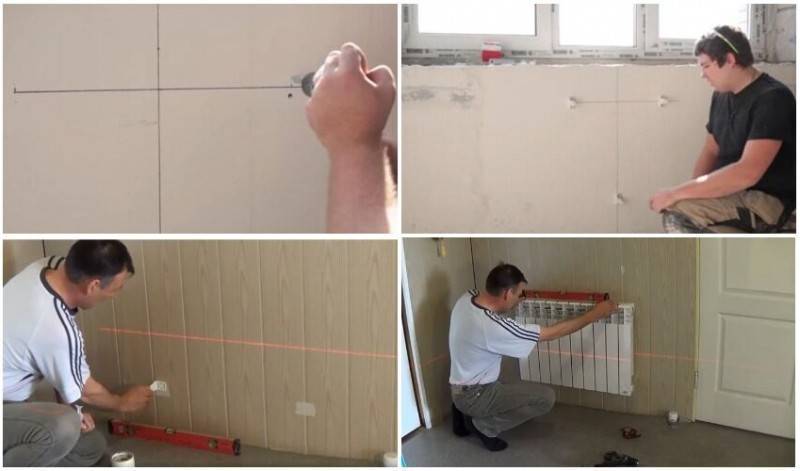

1. Отметить карандашом на поверхности точки установки нижних кронштейнов. Можно воспользоваться лазерным уровнем или линейкой, если полы ровные.

Прикрутить кронштейны к стене без затягивания. В некоторых конструкциях предусмотрены овальные отверстия для регулировки положения по высоте.

Отмерить от нижних кронштейнов межосевое расстояние радиатора, поставить метки.

Установить верхние кронштейны.
Повесить обогреватель, проверить его горизонтальность.

Если положение батареи устраивает, кронштейны закрепить окончательно. В случае кривизны сначала провести регулировку крепежа.

Крепление к полу

Для установки алюминиевых и биметаллических радиаторов на пол выпускаются специальные напольные кронштейны:

• со скобой для нижнего коллектора;
• с цепным зажимом;
• со стойками и подвижными кронштейнами, которые можно перемещать по высоте.

Порядок установки радиаторов:

1. Скоба или цепь вводится за нижний коллектор, на оба конца крепежа устанавливаются гайки.
2. К концам прикручиваются ножки. В некоторых моделях они надеваются на специальный стержень.
3. Радиатор размещается на полу, ножки фиксируются к поверхности подходящим крепежом, для которого предусмотрена перфорация.
4. Сверху надеваются защитные колпаки.

При установке радиаторов отопления с помощью стоек сначала собирается несущая конструкция, а на нее уже навешивается панель или секционная батарея.

Требуется ли сборка?

Если радиаторы поставляются в собранном виде достаточно установить заглушки и кран Маевского. Большинство моделей имеет четыре отверстия, располагающихся по четырем углам корпуса. Их используют для подключения магистралей отопления. При этом может быть реализована любая схема.

До того как начнется монтаж системы, необходимо лишние отверстия закрыть, используя специальные заглушки или воздухоотводящие краны. В комплект поставки батарей входят переходники, которые необходимо вкрутить в коллекторы изделия. К этим переходникам в будущем следует подключить различные коммуникации.

Сборные модели

Сборку батарей стоит начать с укладывания изделия целиком или его секций на ровную поверхность. Лучше всего на пол. До этого этапа стоит определиться, какое количество секций будет установлено. Существуют нормы, позволяющие определить оптимальное количество.

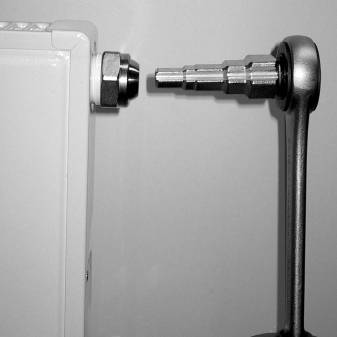

Соединение секций осуществляется с помощью ниппелей, имеющих две внешних резьбы: правую и левую, а также выступ под ключ. Ниппели следует закрутить в два блока: вверху и внизу.

Собирая радиатор, следует обязательно использовать прокладки, поставляемые в комплекте с изделием.

Как включить радиатор?

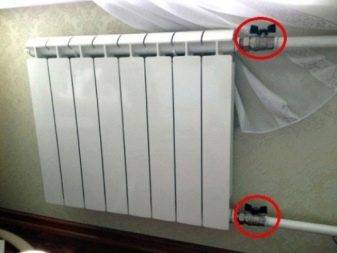

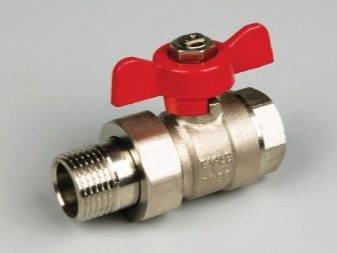

Процесс включения рекомендуется доверить специалистам. Для этого можно пригласить слесаря. После перекрытия кранов «американки» открывается соединительный кран и обратная труба. Если течей не обнаружено, открываются краны на самих радиаторах, обводной же, напротив, перекрывается, и вода начинает поступать в систему. Воздух выпускается с помощью крана Маевского.

Когда отопительные системы достаточно прогреются, для восстановления давления открывается прямая труба. На этом испытания заканчиваются, и собственники квартир смогут насладиться долгожданным теплом.

О том, как правильно устновить отопительные батареи своими руками, смотрите в следующем видео.

Монтаж биметаллических батарей: пошаговая инструкция

Рассмотрим установку с боковым подключением. Перед началом работ слить воду из трубы, демонтировать старый отопительный прибор и подготовить радиатор:

Вкрутить 2 парные гайки из готового комплекта — левую и правую — в отверстия для подключения труб.

С противоположно стороны радиатора установить снизу заглушку, сверху — кран Маевского.

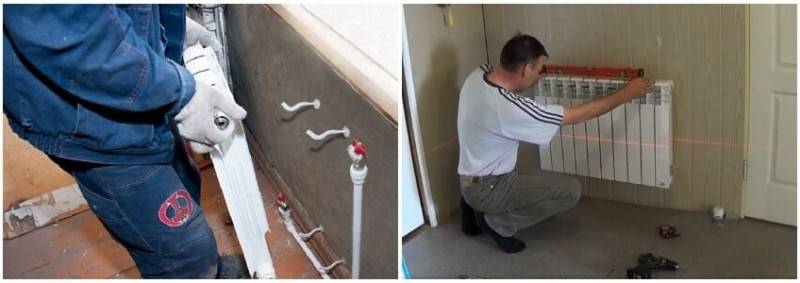

Приложит батарею к стене и отметить карандашом верхнюю линию примыкания прибора. Затем замерить расстояние от верха радиатора до точки установки кронштейна и отложить его на стене. Удобно проводить разметку с помощью лазерного уровня. Для эстетичности радиатор ориентируется ровно посередине окна, для слива в систему не забудьте придать небольшой уклон.

Просверлить отверстия, вставить дюбели и вкрутить кронштейны.

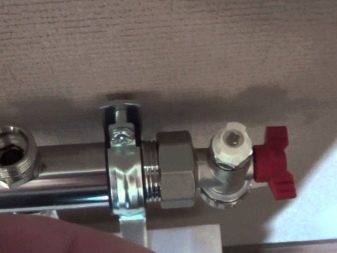

Для подключения к трубе на ее выходное отверстие накрутить американку подходящего диаметра.

Установить американку на отверстие батареи.

Измерить расстояние между гайками.

Вырезать отрезок полипропиленовой трубы и с помощью сварочного аппарата для пластмасс вварить его в промежуток. На фото показан разогрев трубы и муфты.

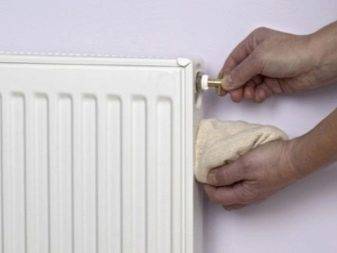

Аналогично соединить второе отверстие радиатора с трубой. После окончания монтажа заполнить батарею водой, подключив подачу и обратку, стравить воздух с помощью крана Маевского.

Монтаж

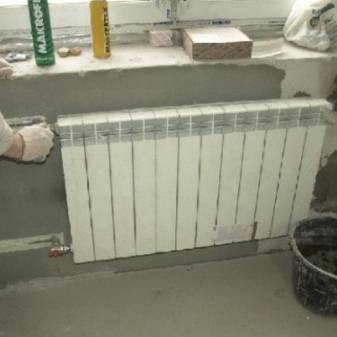

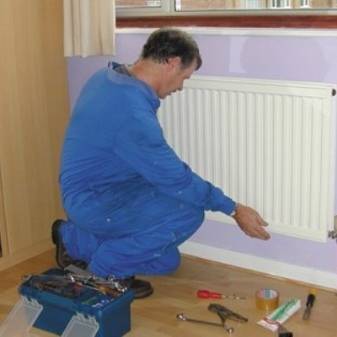

После того как подготовительные работы проведены, можно приступать к непосредственной установке отопительных приборов, которые нужно поставить на кронштейны. Если установка кронштейнов выполнена грамотно, задняя стенка радиатора будет тесно прилегать к опорам и надежно зафиксируется на них. При монтаже самой батареи нужно учитывать, что необходимо выдержать небольшой уклон, который будет составлять около 3 миллиметров в расчете на 1 метр отопительного прибора.

Батареи устанавливаются, к ним подводятся трубы и арматура, и все это тщательно крепится. От того, насколько грамотно проведены работы, будет зависеть, насколько герметичной окажется система. Далее можно открыть стояк и провести заполнение водой. Это позволит проверить, насколько герметичны соединения.

При установке отопительных приборов своими руками необходимо уделить особое внимание монтажу запорно-регулирующих элементов. Обязательной является установка крана Маевского, ведь именно он в дальнейшем будет играть основную роль при спуске воздуха в начале отопительного сезона

Элемент должен располагаться около самой верхней точки.

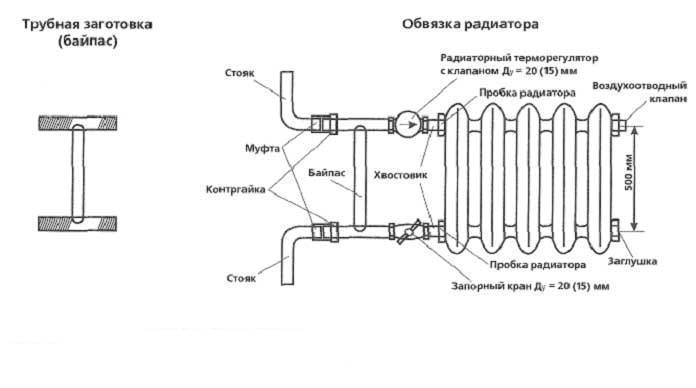

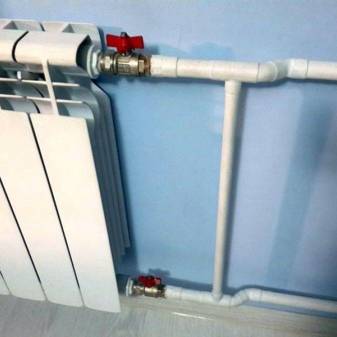

При работе с однотрубной системой требуется установить байпас, который имеет вентиль, в отличие от двухтрубной, когда соединение происходит только со сгоном, где также есть вентиль. Сгоны прикрепляются к трубам с помощью динамометрических ключей. Подобные ключи не идут в комплекте, при установке радиатора специалистами они приносят с собой данный инструмент. Если же работы проводятся самостоятельно, ключи потребуется купить, так как без них работы выполнить не удастся. Данный элемент обеспечивает надежное затягивание креплений.

Крепежи можно перекрутить либо не докрутить, динамометрический ключ избавляет от подобной ошибки. При слабом соединении в процессе эксплуатации возможно образование протечек, что грозит серьезными проблемами. Когда работы выполнены, стыки следует надежно загерметизировать, для этого можно применить специальный уплотнитель. Если позволяет материал, можно воспользоваться сваркой.

Еще один важный шаг – опрессовка. Для ее проведения также необходимы специальные дорогостоящие инструменты, поэтому целесообразным будет вызвать для этих целей сантехника из управляющей компании.

Где устанавливать?

То, что установку необходимо производить в квартире (в многоквартирном доме) это не обсуждается, но где именно и как это мы сейчас рассмотрим. Согласно СНиП, если ток жидкости обеспечивается не с помощью насоса, а за счет разности температур, систему отопления монтируют под уклоном.

Уклон обязательно со стороны поступления горячего теплоносителя в сторону его вывода.

Чаще всего радиаторы устанавливают на торцевых стенах (если таковые имеются) либо под окнами, потому что именно через них в помещение поступает холодный воздух.

Установка биметаллических радиаторов, алюминиевых и чугунных, согласно СНиП, производится по приведенной ниже схеме.

Согласно все того же СНиП, трубы, которые подводят теплоноситель к радиатору необходимо монтировать под углом 0,005 – 0,01, проще говоря, отклонение трубопровода должно составлять 0,5 – 1 см, на каждый метр.

Также повысить коэффициент полезного действия (КПД) нашей системы возможно путем наклейки теплоотражателя на стены в местах установки радиаторов.

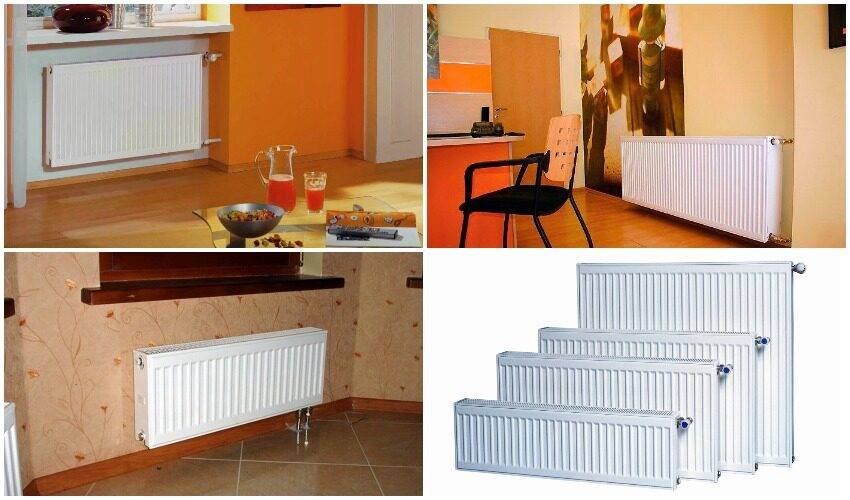

Стальные радиаторы

Отопительные приборы из стали рекомендуются для установки в малоэтажных жилых домах, где рабочее давление не превышает 13 атм., а температура теплоносителя не больше 110°С.

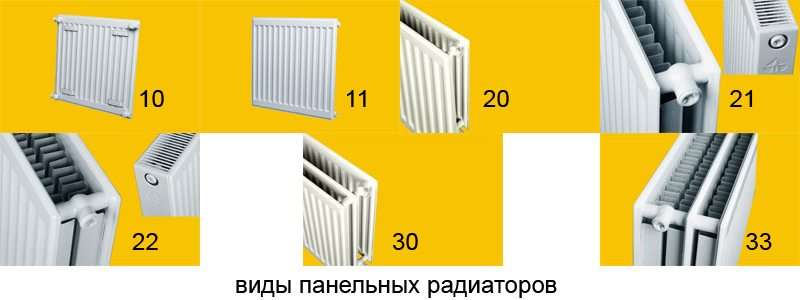

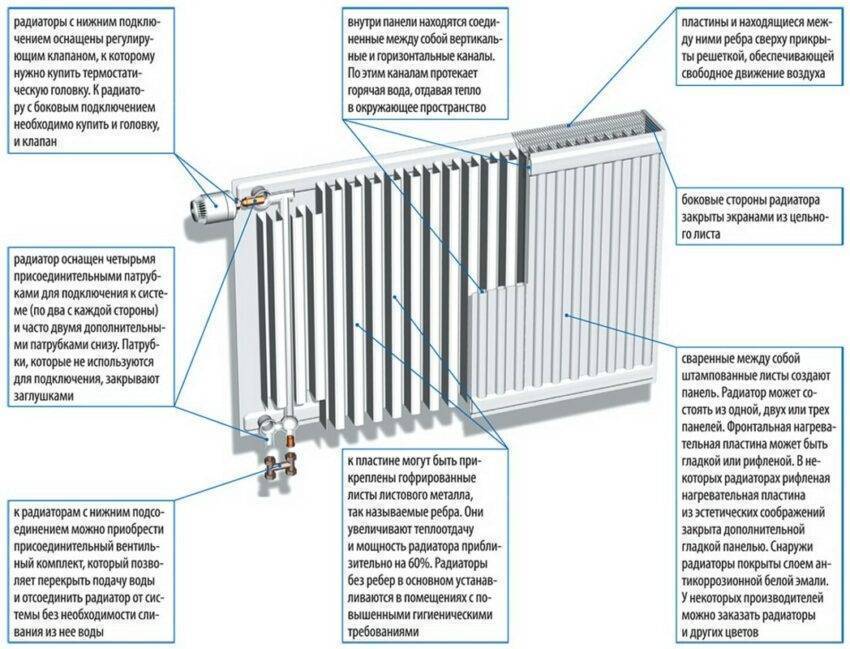

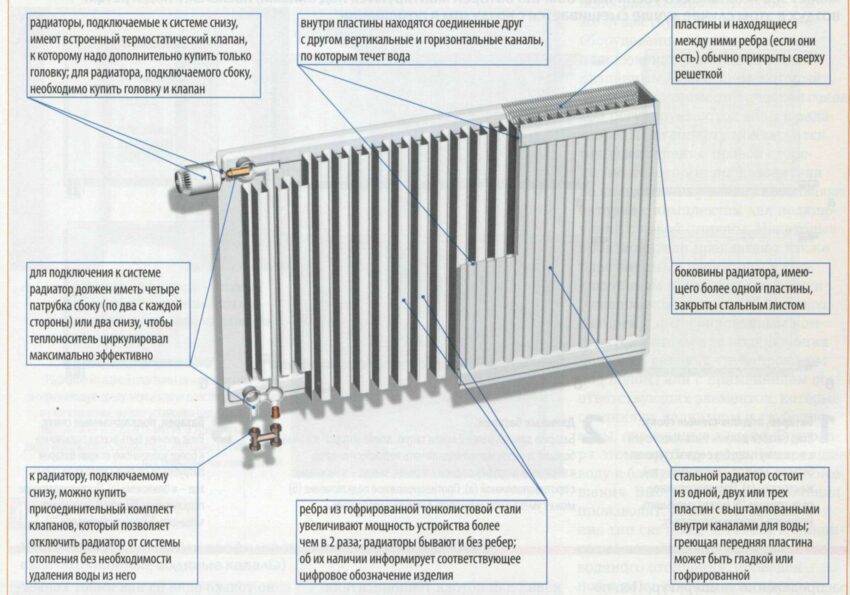

Конструкции стальных радиаторов:

• тип 11 — это самая простая модель, состоящая из 2 сваренных между собой листов с отштампованными углублениями и соединяющей их пластиной с П-образными оттисками;
• Тип 12 или 21 — приборы содержат 1 конвекционный ряд и 2 излучающих элемента;
• Типы 22 и 33 — более сложные конструкции, изготовленные из 2 или 3 панелей для увеличения мощности прибора.

Толщина металлической стенки — 1,2-2 мм. Высота панели 200-900 мм, ширина 300-4000 мм, глубина 60-170 мм. Дизайн радиаторов из стали сдержанный, что позволяет установку батарей отопления в помещениях любого стиля. Помимо белых и серых производятся цветные или узорчатые панели.

Преимущества стальных радиаторов:

• быстрый нагрев;
• малый объем теплоносителя;
• высокая теплоотдача, КПД достигает 75%;
• возможность регулирования температуры;
• современный дизайн;
• отсутствие секционных соединений, подверженных периодическим протечкам;
• доступная цена.

Недостатки — неустойчивость к гидравлическому удару, ограниченное рабочее давление, нестойкость к коррозии. В качестве теплоносителя рекомендуется использовать антифризы, предупреждающие окисление стали. Если система заполнена водой, не следует оставлять ее без жидкости более, чем на 2 недели в год.

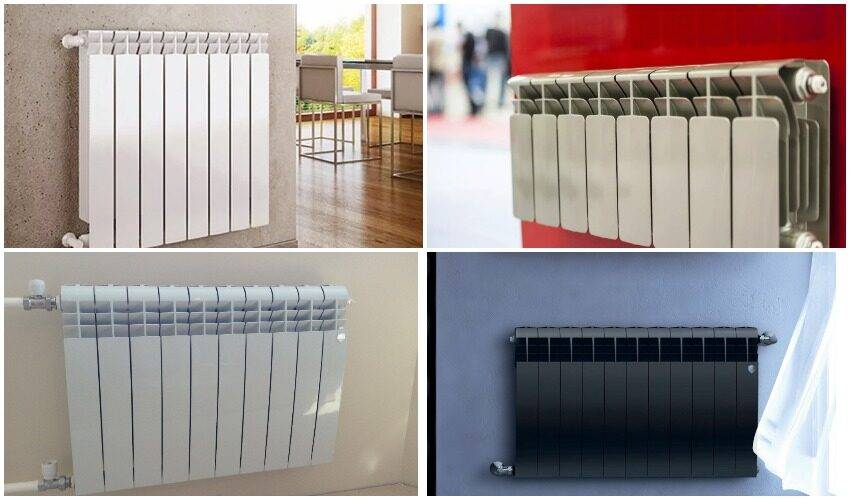

Алюминиевые радиаторы

Отопительные приборы производятся из сплавов дюралюминия или силумина. Представляют собой секционные конструкции с нижним воздухозабором, где проходящий через «шахту» воздух нагревается и движется вверх. В каждой секции снизу могут быть установлены ванночки для мусора, куда выпадает осадок из теплоносителя.

Радиаторы из алюминия выдерживают кратковременное повышение давления до 18 атм., долговечны, меньше подвержены коррозии, чем стальные. Вес одной секции не должен быть ниже 1,3 кг. Слишком легкие и дешевые прослужат недолго, поскольку тонкий металл подвержен быстрому разрушению.

Чаще всего при установке батарей отопления в доме используются приборы глубиной 80 или 100 мм. Количество секций может быть различным и определяется расчетом по требуемой мощности.

Преимущества алюминиевых батарей:

• высокая теплоотдача;
• легкость;
• быстрый нагрев;
• экономичная цена.

Недостатки — коррозия швов в результате агрессивного воздействия неподготовленной воды или блуждающих токов, накопление водорода как продукта реакции металла с водой.

Биметаллические радиаторы

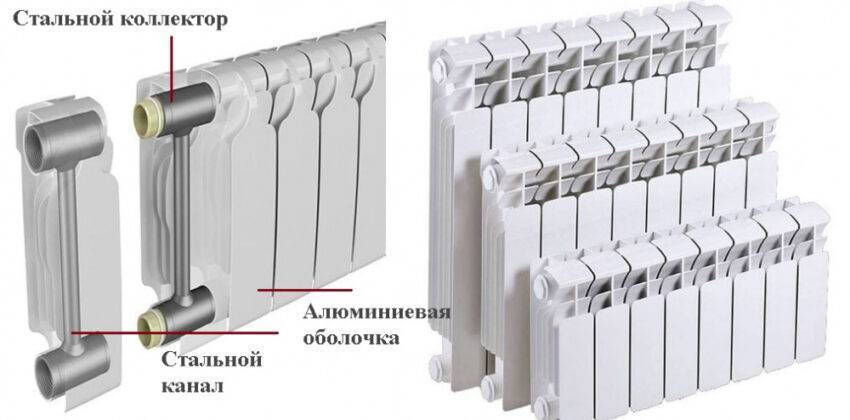

При внешней схожести с алюминиевыми биметаллические приборы в несколько раз устойчивее к повышению давления и температуры. В своей конструкции они содержат стальной коллектор, придающий прочность и предотвращающий контакт алюминия с теплоносителем. Установка батарей отопления из двух металлов особенно актуальна в централизованной системе, где возможны скачки рабочего давления до 30-40 атм.

Цена биметаллических радиаторов выше, чем алюминиевых. Масса одной секции из качественного материала не должна быть меньше 1,8 кг. Слишком легкий вес говорит о том, что прибор изготовлен с нарушениями технологии и служить будет недолго.

Монтаж радиаторов отопления ведется с помощью дюбелей-кронштейнов или углового крепежа. Их устанавливают в 2 уровнях — верхнем и нижнем. Это обеспечивает прочность и устойчивость крепления.

Преимущества:

• низкая тепловая инерция;
• легкий вес;
• долговечность;
• высокая теплоотдача;
• устойчивость к критическим нагрузкам.

Биметаллические радиаторы могут быть не только секционными, но и неразборными панельными. В их конструкции отсутствуют соединения, подверженные протечкам.
