Установка биде и подключение его к канализации: порядок монтажа

Монтаж конструкции биде, совмещенной с унитазом

Схема простого биде.

Довольно часто для ванных комнат, которые не отличаются большими размерами, устанавливают не отдельное биде, а модели гигиенического душа или конструкции, которая совмещается с унитазом. Подобный метод подключения к канализации ничем не уступает монтажу отдельного биде по качеству, но он отличается эргономичностью, возможностью сэкономить пространство. Внешне совмещенная конструкция сильно похожа на обычный унитаз, но в его поверхность встроен смеситель, который имеет 2 крана. Для многих моделей есть возможность устроить подключение удобного душевого шланга к трубе.

Есть и другое решение, если вы хотите выполнить подключение системы для биде, но места мало. Это вариант использования так называемой крышки-биде, у которой входы для душевого шланга встроены в специальную крышку, подключаемую к водопроводу и крепящемуся к унитазу. Это один из самых простых и удобных вариантов: часто крышки имеют систему для подогрева воды, то есть подключать их можно только к холодному водопроводу. Кроме воды, такую модель отдельно подключать к электропитанию. Монтаж заключается в том, что выполняется подключение к системе водоснабжения, электричеству (часто хватает батареек), после этого крышка крепится на унитазе, как обычная, согласно инструкции от производителя.

Параметры биде

Размеры биде могут отличаться в зависимости от модели, типа конструкции, производителя. Стандартные габариты напольных биде следующие:

глубина составляет 540 миллиметров;
ширина равна 356 мм;
по высоте биде составляют 400 мм.

Для подвесных моделей предусмотрены такие же параметры.

Все виды биде, размеры и установка которых может несколько отличаться, в целом монтируются с использованием специальной системы инсталляции или металлического стеллажа.

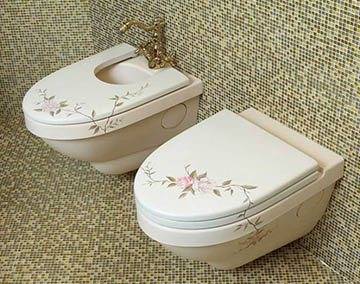

Подвесное биде

Высота инсталляционной конструкции должна составлять 820 миллиметров. По ширине конструкция равна 500мм, а ее глубина составляет 131 мм.

Иногда размеры санузла очень маленькие. В таком случае целесообразно устанавливать унитаз с функцией биде, чтобы сэкономить полезную площадь помещения. Эта система имеет следующие параметры:

длина –630 мм;
ширина – 360 миллиметров;
высота – 770 миллиметров.

Общие рекомендации по подключению оборудования

Независимо от конфигурации биде, подвесного или напольного, при монтаже прибора нужно соблюдать ряд правил:

Крепления нужно затягивать плотно, но не прилагая чрезмерные усилия, поскольку это может нарушить целостность и герметичность конструкции. Монтируя смеситель, необходимо его выставлять строго по центру предназначенного места

Фиксируя смеситель в поверхности санфаянса, важно не забывать об использовании резиновых шайб, которые уберегут хрупкий материал от растрескивания в зоне затяжек. Для повышения герметичности конструкции все сопрягаемые элементы лучше «заливать» влагоотталкивающими самозастывающими составами

Сборка сифона: в чем сложности?

Схема подключения системы к канализации.

Для биде сифон обычно продается отдельно, есть множество вариантов не только его конструкции, но и особенностей, как его подключают к системам. Выбирать сифон необходимо, исходя из того, какое именно биде вы приобретаете. В данном случае рекомендуется посоветоваться с продавцом, который подскажет, какие модели можно использовать.

По материалу изготовления сифоны для биде, подключение которых не вызывает много сложных вопросов, разделяются на пластиковые, из нержавеющей стали, из латуни. По своей форме (которая оказывает влияние на то, как подключить биде) они могут быть бутылочными либо трубчатыми, но сегодня можно найти и дизайнерские эксклюзивные модели. Разница в стоимости зависит от модели сифона.

Подключение сифона начинается с его сборки. Сначала на резиновое отверстие следует установить специальную защитную решетку, которая имеет резиновую прокладку. После этого стоит прикрутить запорную гайку, имеющую кольцо, выполненное в виде клина.

Необходимо проверить, чтобы соединение с системой канализации было герметичным.

Конец отводной трубы вставляется в кольцо, после чего прижимается гайкой к сифону. Надо следить, чтобы внутренний диаметр для этого кольца соответствовал диаметру для сифонной трубы. На этом монтаж к системе канализации на данном этапе заканчивается.

Крышка биде

Самая популярная модель биде – это исполнение в виде крышки унитаза. Такая конфигурация позволяет сэкономить жизненное пространство, обеспечивает комфорт и удобство водных процедур.

Она может не только обмывать водой необходимые части тела, но и осуществлять сушку пользователя. Она может регулировать температуру сидушки и воды с помощью встроенного микрокомпьютера.

Для контроля этих параметров некоторые биде оснащены пультами дистанционного управления. А в некоторых вариантах оборудования есть даже очищение воздуха и фильтры для воды.

Можно выбирать разные функции для мытья под восходящей струей. Это может быть и массажный режим, и пульсирующие струи. Некоторые модели оснащены дозированием и подачей жидкого мыла. В биде может быть фен с несколькими режимами, подогрев сидения, таймер, покрытие с антибактериальным эффектом и т. д.

В чем преимущество такой крышки? Она поможет сэкономить пространство, хорошо очищает кожные покровы и органы. При наличии антибактериального покрытия крышка полностью стерильна.

При желании биде можно скомбинировать с унитазом. Это решение очень удобно, но сложно установить. Поэтому ее лучше доверить мастеру. Внешне такая конструкция выглядит, как обычный унитаз с кранами. При этом биде содержит функции и унитаза, и может омывать нужные органы или кожные покровы после совершения дефекации.

Профессиональные навыки и особенности наших мастеров

Знает и соблюдает технику безопасности, требования ГОСТов и СНиПов.

Разбирается в проектной документации.

Осуществляет сантехнические работы любой сложности на объектах разного назначения.

Понимает устройство и принцип действия систем коммуникаций, с которыми имеет дело.

Понимает устройство и принцип действия оборудования, с которым работает.

Знает все о свойствах и характеристиках используемых им материалов.

Знает и успешно применяет на практике разные способы монтажа сантехники.

Работает старательно, грамотно и оперативно.

Это интересно: Как использовать старую ванну на даче — подборка фото

Разновидности биде, совмещённых с унитазом

Существует несколько параметров, по которым различаются между собой одинаковые по назначению устройства. В первую очередь способом крепления, а также материалом, системой слива, формой чаши и дизайном. Рассмотрим все эти критерии поближе.

По способу монтажа – напольные, навесные, угловые

Способ крепления выбирается, исходя из технических возможностей помещения и предпочтений заказчика.

Иллюстрация	Тип крепления	Описание
	Напольный	Традиционная модель, которая устанавливается непосредственно на пол, в независимости от типа напольного покрытия. Бочок устанавливается сверху. Управление может быть механическим, полуавтоматически и автоматическим.
	Навесной	Крепится на стену с помощью специальной инсталляционной системы и относится к разряду современного, практичного и многофункционального оборудования. Станет отличным решением для небольших санузлов, так как занимает мало места, обеспечивая при этом комфортный процесс гигиенических процедур и уборки помещения. Все коммуникации спрятаны, поэтому изделие выглядит опрятно и компактно.
	Угловой	Этот тип крепления актуален для маленьких помещений или тех, которые имеют неправильную планировку. Могут быть напольными и навесными. Такое оборудование выглядит оригинально и позволяет наиболее рационально использовать свободное пространство в небольшом помещении.

По виду материала

Материал изготовления во многом влияет на долговечность сантехнического оборудования и особенности ухода за ним. Чаще всего в продаже можно встретить фаянсовые изделия. Их стоимость невелика за счёт того, что почти наполовину материал состоит из каолиновой глины. Чтобы уменьшить способность поверхности впитывать влагу из-за большой концентрации глины в составе, такие изделия покрывают защитным слоем глазури, который долгое время сохраняет блеск, первоначальный цвет, не трескается и не мутнеет.

Изделия из фаянса очень прочные, но при этом довольно лёгкие

В сантехническом фарфоре содержится кварц или другие минералы, придающие ему особую прочность. Поверхность изделия становится гладкой, ударопрочной, в отличие от хрупкого фаянса, она не впитывает неприятные запахи. Особые грязеотталкивающие пропитки облегчают уход за изделием.

По системе слива

Разновидность системы слива – очень важный параметр, который необходимо учитывать, приобретая унитаз вместе с биде.

Итак, существует три вида сливных систем.

Иллюстрация	Слив	Описание
	Горизонтальный	Соединение чаши и канализационного стояка происходит без угловых элементов. С помощью гофрированного шланга сливная труба, распложенная в тыльной части изделия, легко подключается к центральным коммуникациям.
	Вертикальный	Удобное и практичное решение, не требующее установки оборудования в строго отведённом месте. Подключение выходной канализационной трубы происходит напрямую к нижней части оборудования. Позволяет экономить пространство, помещение выглядит опрятно, так как коммуникации скрыты.
	Косой	Выпуск расположен под углом в 30−45°. Требует чёткого и надёжного соединения во избежание последующих протечек.

По форме чаши и дизайну

Форма чаши может быть воронкообразной, козырьковой и тарельчатой.

Вид чаши	Описание
	Не распространяет брызги и капли. Однако менее гигиенична.
	Центральное расположение сливного отверстия становится причиной образования брызг.
	Препятствует образованию брызг. Благодаря смещённому сливному отверстию спуск получается качественным и плавным.

Помимо всего прочего, современное сантехническое оборудование отличается дизайном – цветом и формой.

Устройство должно органично вписаться в интерьер помещения, в котором оно установлено

По способу управления – электронные унитазы-биде и устройства с механическим управлением

Существует несколько вариантов управления функциями унитаза с биде.

Механическое управление	Электронное управление

Этот способ управления позволяет регулировать температуру воды и уровень напора водяной струи. Из положительных качеств можно отметить надёжность системы из-за её простоты, длительный срок службы, невысокую стоимость и простой ремонт.	Большинство современных изделий оснащается электронным управлением, внушительным набором функций. Может выполняться в виде блока или панели управления непосредственно на корпусе изделия, на стене около унитаза и/или в виде пульта управления. Некоторые модели имеют функцию сохранения в памяти нескольких параметров, задаваемых пользователем.

Полуавтоматическое управление подразумевает совмещение этих двух способов.

Установка смесителя и сифона

В чаше биде можно видеть три отверстия:

для установки смесителя;
для подключения сифона;
для подключения трубы перелива.

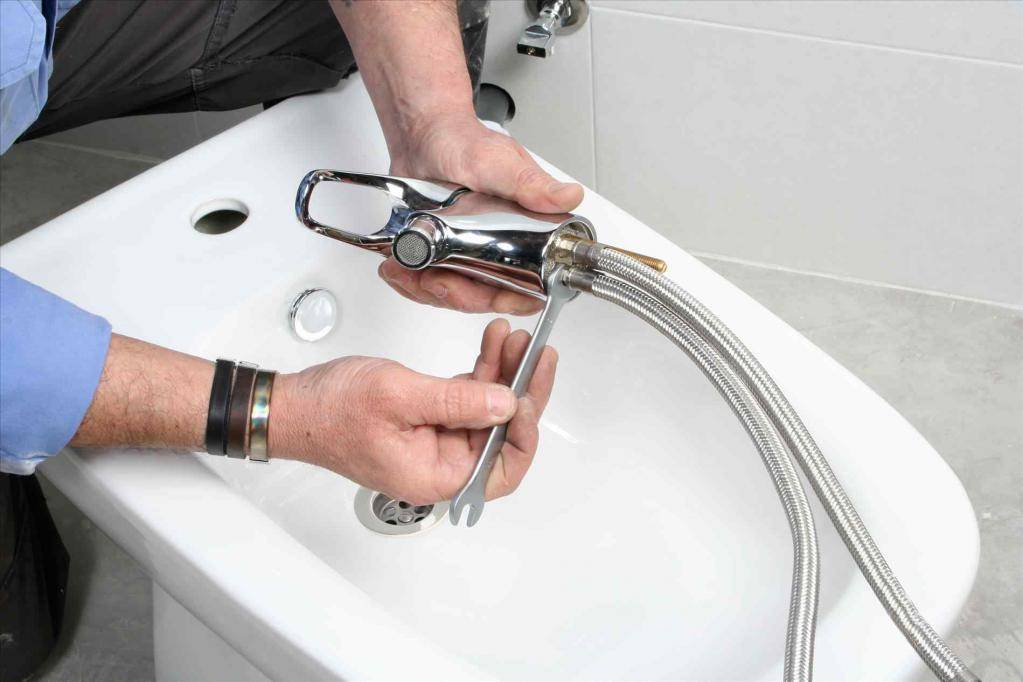

Смеситель устанавливается так:

На имеющиеся у него снизу шпильки одевается прокладка (обычно поставляется в комплекте).
Далее смеситель устанавливается на место, при этом шпильки пропускаются в предназначенные для них отверстия в чаше.
Под чашей на шпильки одевается еще одна прокладка, а за ней — металлическая шайба.
На шпильки навинчиваются гайки и затягиваются с умеренным усилием. Если конструкция биде не позволяет свободно оперировать рожковым ключом, следует воспользоваться торцевым.

Пока биде не закреплено, можно прикрутить к патрубкам смесителя гибкую подводку. Прокладка в трубках уже имеется, поэтому уплотнять соединение паклей или ФУМ-лентой не нужно. Усилие, с которым затягивается гайка гибкой подводки, должно быть умеренным, иначе прокладку можно повредить.

Чтобы гарантированно избежать повреждения прокладки при затягивании гайки, уложите поверх нее прокладку из паронита.

Сифон не всегда поставляется в комплекте с биде

Если вам приходится приобретать его отдельно, не забудьте обратить внимание на наличие патрубка для подключения трубы перелива

Подключение сифона

Порядок установки:

Если в комплекте с биде имеется донный (сливной) клапан, который должен открываться одновременно со смесителем, то сначала нужно установить его согласно инструкции. Впоследствии рычаг этого клапана нужно будет соединить тягой со смесителем. Если такой клапан отсутствует, устанавливаем на обмазанной силиконовым герметиком прокладке сливную решетку. Для ее фиксации используется гайка с кольцом клиновидной формы.
К донному клапану или решетке подключается сифон.
К выходному отверстию сифона подсоединяется при помощи имеющейся на нем гайки отводной гофрошланг.
В отверстие перелива устанавливается на прокладке предназначенная для него решетка.

К решетке перелива подсоединяется при помощи гайки гофрошланг, второй конец которого фиксируется на переливном патрубке сифона.

Какие разновидности биде существуют

В зависимости от способа монтажа различают две разновидности биде:

Напольные биде. В таком случае сантехника устанавливается непосредственно на пол. Для надежности биде фиксируется с помощью болтов и герметика. Напольное биде в своей конструкции содержит устройство-смеситель — это позволяет регулировать температуру подаваемой воды. Слив воды происходит в канализационную трубу. Напольные биде идеально подойдут для больших просторных помещений, где всегда найдется лишнее местечко для вспомогательной сантехники.
Навесные биде. В таком случае на стену крепится специальная установка под названием инсталляция — а само биде крепится непосредственно на инсталляцию. Подача и отвод воды также происходит с помощью устройства-инсталляции. На устройство крепится смеситель для контроля температуры воды. Навесные беде идеально подойдут для небольших компактных помещений, где нет лишнего места для монтажа большого напольного биде (в большинстве случаев навесные биде ставятся в квартирах, а напольные — в частных домах и коттеджах).

Напольное биде

Навесное биде

Подготовительные работы

Изучают инструкцию по установке, которая прилагается к биде в комплекте при продаже. Проверяют составные части и детали, описанные в документации.

Подготовку начинают с определения функциональных отверстий в изделии:

одно вверху на заднем борте предназначено для установки крана;
два других внутри конструкции служат для монтажа сифона и перелива.

Кран бывает разных видов:

наружный — стандартный, монтируется на задней полочке;
внутренний — на бортике есть только вентили и выпускное отверстие для воды.

Смеситель оснащен рассекателем для изменения направления подачи воды в зависимости от потребности и назначения. Тыловые стенки чаш также различны по конструкции. Обязательно ставят сифон. Ниша вверху предназначена для подведения шлангов, а нижняя — для монтажа сифона и отводящей трубы.

Для работы готовят инструменты:

дрель и перфоратор, сверла для керамики и бетона, шуруповерт с набором насадок;
комплект гаечных ключей или разводной газовый ключ;
пистолет для герметика, плоскогубцы, уровень пузырьковый, молоток.

Из материалов понадобится: герметизирующая подмотка (ФУМ-лента, лен, пакля), силиконовый герметик. Крепежные элементы продаются с инсталляцией, если нет, то покупают отдельно в зависимости от назначения.

Установка смесителя и сифона

В чаше биде можно видеть три отверстия:

для установки смесителя;
для подключения сифона;
для подключения трубы перелива.

Смеситель устанавливается так:

На имеющиеся у него снизу шпильки одевается прокладка (обычно поставляется в комплекте).
Далее смеситель устанавливается на место, при этом шпильки пропускаются в предназначенные для них отверстия в чаше.
Под чашей на шпильки одевается еще одна прокладка, а за ней — металлическая шайба.
На шпильки навинчиваются гайки и затягиваются с умеренным усилием. Если конструкция биде не позволяет свободно оперировать рожковым ключом, следует воспользоваться торцевым.

Сифон не всегда поставляется в комплекте с биде

Подключение сифона

Порядок установки:

Если в комплекте с биде имеется донный (сливной) клапан, который должен открываться одновременно со смесителем, то сначала нужно установить его согласно инструкции. Впоследствии рычаг этого клапана нужно будет соединить тягой со смесителем. Если такой клапан отсутствует, устанавливаем на обмазанной силиконовым герметиком прокладке сливную решетку. Для ее фиксации используется гайка с кольцом клиновидной формы.
К донному клапану или решетке подключается сифон.
К выходному отверстию сифона подсоединяется при помощи имеющейся на нем гайки отводной гофрошланг.
В отверстие перелива устанавливается на прокладке предназначенная для него решетка.

Частые ошибки при монтаже

Установка биде своими руками требует определенных знаний и умений, хотя бы минимальных. Часто неопытные «домашние» сантехники совершают ошибки, способные сказаться на удобстве эксплуатации биде:

Игнорирование перепада по высоте. В процессе определения местоположения и последующего монтажа прибора забывают о соблюдении угла наклона. К примеру, при перемещении унитаза на несколько сантиметров в сторону от первичного места нужен подъем на 10 сантиметров. Наклон рассчитывается так, чтобы был обеспечен полноценный слив воды в канализационный сток. Это требование, соблюдаемое при установке любого канализационного оборудования.
Пренебрежение проверкой канализации. Перед началом работ нужно обеспечить доступ к трубе слива. Часто при обустройстве туалета стену, в которой расположено окно доступа, наглухо закрывают отделкой – делать этого не нужно ни при каких обстоятельствах. При засорении унитаза или биде придется разбивать кафель или срывать панели, что приведет к дополнительным расходам на восстановление эстетического вида комнаты.
Разница между биде и унитазом. Люди безответственно подходят к процессу монтажа, устанавливая приборы на разной высоте или в разных концах сантехнического узла. При установке раздельной конструкции верхние границы биде и унитаза должны быть равны по уровню, и в лучшем варианте – находится рядом, вплотную.
Для подключения к водопроводу чаше используют гибкую металлическую подводку. Нужно, чтобы шланги были не слишком длинными, иначе образуются петли.
Подключение биде к системе чаще производится посредством резьбовых стыков. Каждое такое соединение должно быть оснащено уплотнителем: льняной нитью, лентой или др. В этом вопросе новички ошибаются в 2 случаях: использую много или мало уплотнителя. Когда уплотнитель после завинчивания стыка немного выступает – его объем можно считать достаточным.

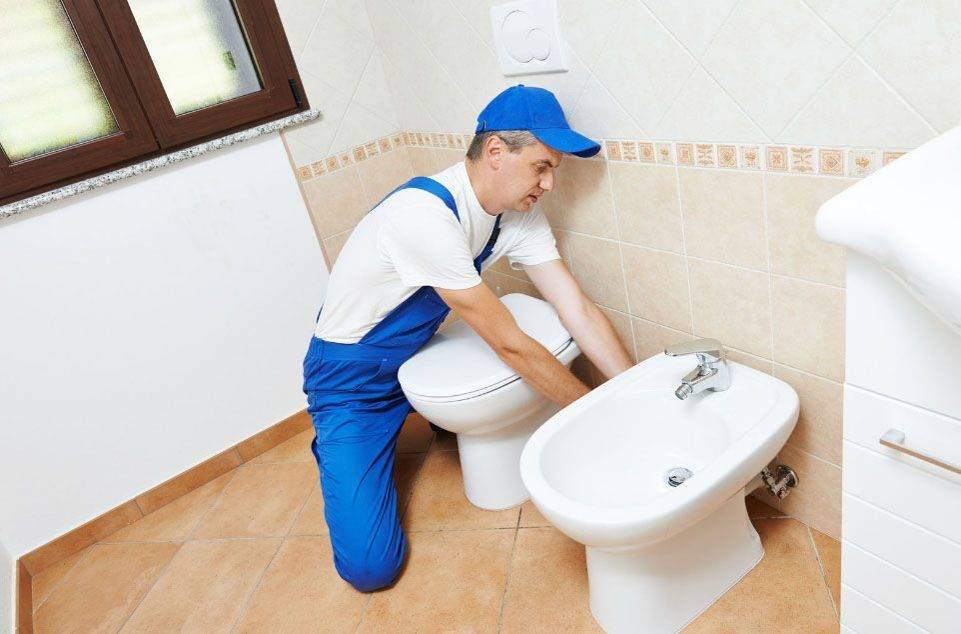

Монтаж напольного биде

Напольное биде монтировать достаточно просто, а для установки Вам потребуются лишь базовые инженерные и рабочие навыки. Установка происходит в несколько этапов, которые мы рассмотрим ниже.

Установка санфаянсовой оболочки

Начинать установку напольного биде необходимо с монтажа внешней санфаянсовой оболочки:

Сперва необходимо нанести разметку — для этого приложите биде к полу и обведите его карандашом

Также обратите внимание на отверстия на нижней части биде (по два отверстия с каждой стороны) — с помощью них будет осуществляться монтаж сантехники к полу. Поэтому при нанесении разметки вставьте в эти отверстия карандаш и нарисуйте точки — это и будет место для крепления фиксирующих болтов.
Теперь Вам нужно высверлить отверстия в покрытии на полу

Здесь возможны варианты. Если у Вас в ванной пол сделан из дерева либо для покрытия пола Вы использовали линолеум, то в таком случае для сверления можно использовать стандартные сверла. Если же у Вас лежит плитка на полу, то в таком случае нужно использовать перьевые сверла (стандартные сверла раздробят плитку, что крайне негативно повлияет на устойчивость биде).
В отверстия аккуратно загоните дюбели, которые будут крепить биде с помощью шурупов или болтов к полу. Особенно аккуратным нужно быть в случае керамического покрытия, чтобы не повредить плитку. Перед монтажом рекомендуется смазать дюбели клеем, чтобы они надежно закрепились в отверстии.
Поставьте биде на пол в соответствии с разметкой. С помощью болтов или шурупов прикрутите сантехнику к полу в дюбели, которые Вы установили на полу. В конце нанесите герметик в отверстия между полом и сантехникой для герметизации шва.

Подключение к водопроводным трубам для подачи воды

Теперь Вам необходимо подключить биде к водопроводным трубам + выполнить монтаж смесителя. Делается это так:

С помощью специальных болтов прикрепите смеситель к задней стенке биде (смеситель и болты обычно входят в комплект к самому биде).
Подведите к смесителю специальные шланги гибкой проводки. Зафиксируйте их с помощью гаечного или разводного ключа.
Другую сторону шланга гибкой проводки прикрепите к водопроводной трубе и также зафиксируйте шланг с помощь разводного/гаечного ключа.

Подключение к канализации для отвода воды

Итак, установка биде своими руками уже почти завершена. Осталось лишь подключить устройство к канализационной трубе. Для монтажа не забывайте о вспомогательном оборудовании (сифон, гофрированная труба, манжета из резины и так далее). Монтаж осуществляется так:

Прикрепите к биде сифон. Монтаж рекомендуется делать с применением резиновых прокладок — так можно значительно увеличить срок годности установки + прокладки будут выступать в качестве дополнительной защиты от протекания.
Подключите к сифону гофру. Второй конец гофры вставьте в канализационный вход. Получившаяся конструкция будет негерметичной — для герметизации выполните монтаж резинового манжета.

Особенности установки биде

Конструкция биде

Перед тем как начать монтаж оборудования, нужно разобраться с его устройством. Внешне биде походит на стандартный унитаз, а с технической точки зрения – на подвесной умывальник. Он подключается к канализации, но не использует бак с водой – вместо него встраивается кран или фонтанчик.

Выделяются напольные и подвесные модели (устанавливаются на пол и на стену, соответственно). При выборе нужно учитывать особенности конструкции. Например, в комплекте идет двухвентильный смеситель или шаровой однорычажный, который считается более удобным в эксплуатации. Излив биде устроен так, чтобы струя была направлена вверх под углом, но в некоторых моделях он не предусмотрен вовсе.

Другой момент – дизайн. Внешний вид подбирается в соответствии с остальной сантехникой в уборной. В продаже имеются и ретро-стильные современные модели, и приборы в хай-тек исполнении.

Также при выборе учитываются размеры прибора. Вокруг биде должно остаться свободное место, чтобы не усложнять пользование санузлом.

Сантехника такого плана устанавливается также, как и стандартный унитаз. Единственное – к патрубкам, используя подводку, нужно подключить горячую и холодную воду.

Второй вариант – отдельное биде. Внешне – это унитаз, но схема монтажа аналогична умывальнику. Работа происходит следующим образом:

Собирается сантехника, сифон и смеситель соединяются с чашей.
Подбирается подходящее место для закрепления биде (к полу или стене – зависит от конструкции).
Вода проводится к смесителю.
Сифон соединяется с канализацией.

Установка биде и подключение его к канализации: пошаговые монтажные инструкции
