Группа безопасности для отопления: подробная инструкция по выбору, монтажу и подключению к котлу и системе, сбору своими руками, принцип работы и цены

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

• Манометр. Для контроля давления в системе.
• Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
• Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается  некоторое количество теплоносителя).
• Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.

• Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Неправильная установка группы безопасности

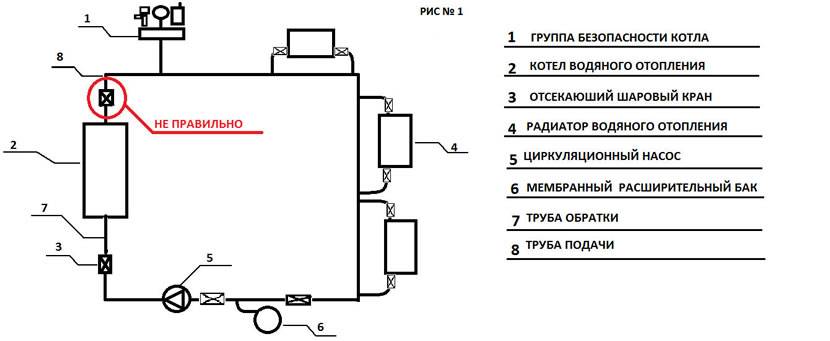

Устанавливается она на подачу. В силу незнания или неграмотности многие, устанавливая группу безопасности, ставят отсекающий кран между котлом и группой безопасности (рис.1),

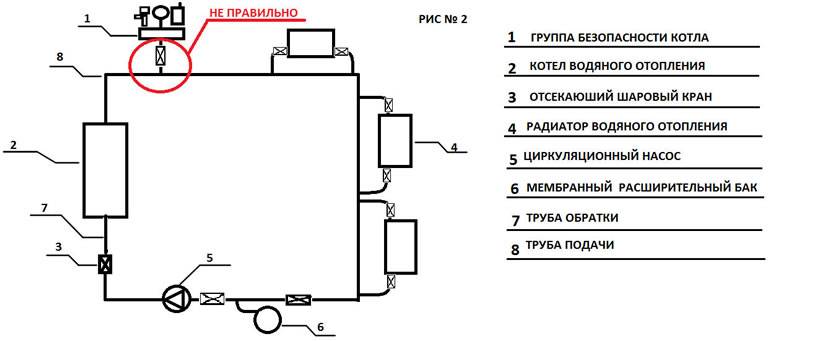

либо непоредственно на группу безопасности (рис.2),

аргументируя это тем, что в случае выхода котла из строя можно будет его заменить  или произвести ремонтные  работы. В обоих случаях установка была произведена не правильно и, в случае выхода котла из строя, сервисные центры откажут Вам в гарантийном ремонте, аргументируя это тем, что котел установлен не правильно: такое расположение крана делает возможным перегрев системы и выход котла из строя в случае  перекрытия отсекающего крана рабочими, третьими лицами или детьми.

Группа безопасности в системе отопления

Одним из ключевых звеньев водяной системы отопления является группа безопасности или, как ее еще называют, блок безопасности. Это механизм, представляющий собой  набор приборов, которые обеспечивают безаварийную работу системы и контролируют давление теплоносителя. В случае возникновения аварийной ситуации (к примеру выход из строя расширительного бака), в системе отопления резко увеличится давление, из-за чего может разорваться труба или выйти из строя теплообменник отопительного котла. Для компенсации избыточного давления и предотвращения “завоздушивания” системы, подключается в работу группа безопасности. Она в автоматическом режиме сбрасывает лишнее давление, и тем самым не дает ему превышать заданную норму, сохраняя работоспособность системы отопления.

Группа безопасности состоит из металлического корпуса с резьбовыми соединениями, на котором установлены манометр, воздухоотводчик и предохранительный клапан.

• Манометр. Измерительный прибор, обеспечивающий визуальный контроль над давлением и температурой в системе отопления. Необходимо помнить, что оптимальным. Для большинства отопительных приборов считается значение, составляющее 1,5 – 2 атмосферы.
• Воздухоотводчик. Автоматически сбрасывает лишний воздух из системы. При повышении в системе отопления давления ( к примеру при закипании теплоносителя, сопровождающиеся выделением горячего воздуха, способного разрушить систему), он автоматически отводит из нее лишний воздух.
• Предохранительный клапан. Предназначен для сброса излишков жидкости из закрытой системы, если при нагревании теплоноситель расширяется и создает избыточное давление. Самым чувствительным местом системы отопления является теплообменник котла, поэтому предохранительный клапан необходимо подбирать с таким же порогом срабатывания, который максимально допустим при эксплуатации отопительного оборудования (данный параметр указан в паспорте котла).

Как работает группа безопасности в системе отопления

Если по каким-то причинам расширительный бак не компенсировал расширения теплоносителя, то давление внутри системы будет нарастать, в какой-то момент срабатывает механизм предохранительного клапана и открывается путь для выхода лишнего теплоносителя, а через воздухоотводчик выходит лишний воздух. Чтобы избежать ожогов при внезапном открытии обратного клапана и выбросе лишнего теплоносителя, к его отводу присоединяют отводную трубу, которую направляют в систему канализации. Не следует думать, что при срабатывании предохранительного клапана система теряет много жидкости. Как правило для нормализации давления требуется сбросить не более 100 граммов теплоносителя.

Установка группы безопасности на отопление

Настенные котлы отопления, как правило выпускаются уже с блоком безопасности, и поэтому дополнительно устанавливать его не нужно. В напольных котлах, особенно отечественных производителей, таких приборов нет, поэтому их придётся дополнительно устанавливать в систему отопления. Для того, чтобы группа безопасности исправно функционировала и смогла адекватно отреагировать на критические параметры системы отопления установку необходимо доверить специалисту. Любые оплошности и недоделки во время установки недопустимы и делают бессмысленным само наличие данной системы защиты.

Обычно установка группы безопасности выполняется сразу после котла на подающей магистрали на расстоянии, 1-1,5 метра от него. При таком расположении по манометру удобно контролировать давление в системе отопления.

На участке трубопровода от отопительного котла до блока безопасности не допускается устанавливать запорную арматуру, фильтры и другие элементы, которые могут уменьшить его проходное сечение.

Обычно на манометре указывается максимальное давление (3 атм.). Красную стрелку необходимо установить на отметку, которая соответствует, максимально рекомендуемому давлению в 2 атмосферы Свыше 2 атмосфер большинство отопительных котлов эксплуатировать не рекомендуется. Данный параметр указывается и в паспорте отопительного котла.

• Радиаторы отопления
• Циркуляционный насос

ВЫВОД Группа безопасности в системе отопления, является сравнительно недорогим механизмом, который предотвратит выход из строя элементов системы отопления, поэтому ее установка крайне желательна, особенно в системах закрытого типа.

Расширительный бак для закрытой системы отопления

Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).

Принцип работы мембранного расширительного бачка

При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.

По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

Виды мембран для расширительных бачков в системах закрытого типа

Расчет объема

Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.

Вот, пример расчета объема мембранного бака для закрытой системы отопления:

• объем системы отопления составляет 28 литров;
• размер расширительного бака для системы, заполненной водой 2,8 литра;
• размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.

При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.

На что обратить внимание при покупке

В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.

На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком

Во фланцевых моделях покупают только мембрану.

Место для установки расширительного бака мембранного типа

Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

Схема установки расширительного бака для отопления мембранного типа

После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.

Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.

Расширительный бак отопления можно повесить на кронштейнеСделать опорную площадкуБак на ножках можно установить на полу

Группа безопасности котла (сантехника) — Википедия

Материал из Википедии — свободной энциклопедии

Группа безопасности котла — набор предохранительных элементов предназначенных для защиты систем отопления от превышения максимально допустимого рабочего давления и отвода воздуха из них.

Конструкция и применяемые материалы

В состав группы безопасности входит предохранительный клапан, автоматический воздухоотводчик и манометр, смонтированные на общем основании — консоли. Консоль, корпуса предохранительного клапана и воздухоотводчика, присоединительный штуцер манометра изготовлены методом горячей ковки и токарной обработки из латуни CW614N (по Европейскому стандарту EN 12165), соответствующего марке ЛС58-3 (по ГОСТ 15527). Поворотная крышка предохранительного клапана сделана из термостойкого нейлона.

Материал корпуса манометра — пластик ABS, шкала из алюминия закрыта акриловым стеклом.

Группа безопасности устанавливается вертикально в любой точке системы отопления выше котла, но желательно в месте с минимально возможной температурой. На участке трубопровода от котла до группы безопасности не допускается установка запорной арматуры, фильтров и других элементов, которые могут уменьшить его проходное сечение.

Сливной шланг должен соответствовать диаметру выходного отверстия предохранительного клапана и продолжен таким образом, чтобы не создавать препятствий для сброса горячей жидкости или пара, а также чтобы не подвергать опасности людей.

В качестве уплотнителя для резьбовых соединений следует применить ленту ФУМ (PTFE — политетрафторэтилен), полиамидную нить с силиконом, лён вместе со специальными пастами, а также другие уплотнительные материалы, обеспечивающие герметичность соединений при проектной температуре и давлении теплоносителя и согласованные в установленном порядке.

После монтажа группа безопасности должна быть испытана на герметичность. Её необходимо подвергнуть испытанию гидростатическим (гидравлическим) методом в соответствии с ГОСТ 25136 и ГОСТ 24054.

Эксплуатация и техническое обслуживание

Для приведения группы безопасности в рабочий режим необходимо приоткрыть (не снимая) колпачок автоматического воздухоотводчика, расположенный на его крышке. Во время эксплуатации следует периодически (не реже одного раза в год) проверять работоспособность предохранительного клапана. В клапане, не срабатывавшем длительное время, могут образоваться загрязнения между седлом и тарелкой, приводящие к протечкам и, как следствие, потере давления в отопительной системе. Для предотвращения этого клапан необходимо периодически промывать, проворачивая его поворотную крышку по указанию стрелки.

Группа безопасности может применяться в системах, использующих специально разработанный для них теплоноситель с содержанием этиленгликоля не более 50 %.

• А. Савельев. Сантехника в доме. Монтажные работы М. 2008.
• М. Жакло, Д. Федулло, Т. Галлозье. Энциклопедия сантехника. Практическое руководство М.: Омега, 2007.
• Ремонт сантехники и электрооборудования в вашем доме. М.: Книжный клуб «Клуб семейного досуга», 2008.

Выбор

Важно подобрать группу безопасности, в точности соответствующую характеристикам собранной системы отопления. Каждый элемент группы, манометр, предохранительный клапан и воздухоотводчик имеет свои технические и эксплуатационный характеристики, которые должны в точности соответствовать требованиям проекта отопления

Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки.

Перед тем как приступить к выбору, следует внимательно прочесть техническое руководство к своему котлу. Если это настенный газовый или электрический котел, то в нем уже имеется группа безопасности, притом в полной мере согласованная с его параметрами, потому дублировать ее не нужно. В случае с напольными котлами, твердотопливными, печами и каминами с водяным контуром никакого встроенного оборудования и обвязки нет в большинстве случаев. О том, как выбрать отопительный котел, читайте тут.

Все элементы группы безопасности закреплены на единой консоли. Это фактически труба с подготовленными тройками для подсоединения оборудования и два отвода для включения в контур отопления.

При выборе следует уточнить:

• Диаметр для труб подключения (1’, ¾’, ½’).
• Вариант подключения (угловое, нижнее, боковое и т.п.), с какой стороны следует подводить трубы к группе безопасности, и как именно ее ориентировать.

В любом случае воздухоотводчик монтируется в верхней точке группы. Так он должен оставаться и в подключенном состоянии. Ниже него располагается манометр и предохранительный клапан. Это сделано для того, чтобы воздух, накапливающийся в воздушной камере, не влиял на показания манометра и работу взрывного клапана.

Материал для изготовления консоли безопасности: никель, нержавеющая сталь, бронза, чугун.

Чугун используется только для высоконапорных и производительных систем отопления с большим сечением труб на разводке. В основном это коллективные промышленные котельные. Для частного дома лучше выбирать из никеля или нержавеющей стали. При этом консоль и оборудование может просто закрываться внешним корпусом из черного чугуна для дополнительной защиты.

Манометр

Две основные характеристики:

• допустимый диапазон измерения (верхний и нижний предел);
• точность измерения и индикации показаний (шкала и погрешность).

Диапазон измерения должен перекрывать с запасом в 0,5-1 бар номинальное значение давления в системе и допустимые отклонения в ходе эксплуатации.

Допустим, для отопления принято номинальным давление равное 3 атм. Допустимое отклонение в меньшую сторону будет равным 1,5 атмосферы. Снижение ниже 1,5 атм будет считаться сигналом к возникновению аварийной ситуации. Верхним пределом будет 4,5-5 атм, после чего уже неизбежно должен сработать предохранительный клапан. Соответственно диапазон  манометра должен составлять от 1 до 5-6 атм. Желательно, чтобы шкала была как можно точнее  и с указанием зон внимания. При этом шкала делится условно на 3-4 зоны, помеченные цветовыми маркерами, чтобы даже при беглом взгляде можно было отреагировать на любые отклонения.

Воздухоотводчик

Характеризуется рабочим давлением в системе и параметрами срабатывания. Практически все автоматические клапаны имеют регулировку для установки оптимального давления и условий срабатывания. Если установить ручку регулировки в минимальное положение, то при малейшем накоплении воздуха клапан будет срабатывать. При максимальной установке клапан срабатывает реже, но накапливает при этом больше воздуха. Сказать, какая установка будет уместнее, сложно. Проще оставить заводские настройки без изменений, если система отопления монтируется самостоятельно.

Предохранительный клапан

Основной параметр клапана – давление срабатывания. Верхний предел давления в контуре, по достижению которого клапан открывается и сбрасывает часть теплоносителя. Именно по этой характеристике следует выбирать группу безопасности в первую очередь. Настроить давление срабатывания можно лишь в небольших пределах.

Полезно уточнить заранее способ установки группы безопасности и определить, как и в какую сторону клапан сбрасывает воду. Штуцер для сброса должен  ориентироваться в сторону от основного оборудования и котла отопления. К нему необходимо подобрать шланг для слива в канализацию.

Назначение и устройство группы безопасности для котлов отопления, порядок монтажа

Работа отопительной системы — это сбалансированный процесс, контроль которого должен осуществляться в автоматическом режиме. Помимо поддержания оптимального значения температуры воды в трубах, следует предусмотреть меры безопасности при возникновении внештатных ситуаций. В первую очередь – это резкий скачок давления в магистрали. Для этого в отопительный контур устанавливают группу безопасности.

Функциональное назначение

• Температура — от 65°С до 95°С.
• Давление — до 3 атм.

Во многом эти параметры зависят от материала изготовления труб и их физических характеристик.

В открытых системах отопления компенсация происходит за счет расширительного бака. Но если система закрытого типа, то без соблюдения мер безопасности не обойтись.

Большинство газовых котлов и некоторые модели твердотопливных оснащены системой контроля давления и температуры. Но всегда есть вероятность выхода ее из строя. Именно для таких непредвиденных ситуаций необходима установка группы безопасности.

Конструктивно она состоит из следующих элементов:

Манометр

Указывает текущее значение давления в системе. Помимо этого для визуального контроля в приборе предусмотрены дополнительные шкалы максимального и минимального показателей давления.

Воздухоотводчик

При резком повышении температуры воды происходит выделение пара в системе. Для быстрой стабилизации необходимо оперативно вывести излишек воздуха, что и выполняет воздухоотводчик. Дополнительными функциями являются защита элементов отопления от быстрой коррозии, понижение уровня шума при работе системы.

Предохранительный клапан

Нагрев теплоносителя также сопровождается его расширением. Излишек удаляется с помощью предохранительного клапана, который срабатывает при достижении определенного давления. Обычно его настраивают на максимальное значение 2,5-3 атм.

Это является базовой комплектацией группы безопасности. Кроме вышеперечисленных элементов в нее могут входить смесительный узел, дополнительные датчики температуры.

Правильное функционирование группы безопасности во многом зависит от профессиональной установки. Во время проектирования отопления всегда предусматривают монтаж запорной арматуры, которая отсекает приток теплоносителя при проведении ремонтных работ, либо замены отдельных элементов. При этом зачастую делают ошибку, монтируя шаровой кран перед системой безопасности.

Это является грубейшим нарушением правил установки, так как при перекрытии система безопасности не сможет выполнять свои функции. Лучше всего рассмотреть подобную ситуацию на конкретном примере.

Предположим, произошла поломка труб – нарушение герметичности вызвало протекание воды. Оперативно затушить твердотопливный котел не представляется возможны. Он будет еще некоторое время выделять тепло. Если запорная арматура установлена по вышеприведенной схеме, то его перекрытие отсекает группу безопасности от системы работы котла. В это время теплоноситель нагревается, давление повышается, но механизм его стабилизации остается вне работающей обвязки котла. И по вполне понятным причинам происходит либо поломка отопительного оборудования, либо разрыв трубопровода.

Во избежание подобной ситуации установку следует проводить согласно следующей схемы:

Руководствуясь таким принципом монтажа можно смело проводить любые ремонтные и профилактические работы, не беспокоясь о безопасности магистралей и отопительного прибора. После монтажа устройство приводится в действие путем открытия колпачка на автоматическом воздухоотводчике. Ни в коем случае не нужно его снимать полностью. Также не реже 1 раза в месяц проводится визуальный осмотр клапана. Если он долгое время не срабатывал, то между седлом и тарелкой устройства появляется слой загрязнений. В дальнейшем это может привести к возникновению протечек. Для его промывки без демонтажа достаточно провернуть конструкцию согласно указанной на ней стрелки.

Цена

Стоимость групп безопасности во много определяется производителем, параметрами устройства и дополнительными функциями. Основным критерием является мощность отопительного прибора. Исходя из этого делается выбор той или иной модели.

Схемы отопления закрытого типа

Первоочередной задачей при проектировании теплоснабжения закрытого типа является выбор оптимальной схемы. Прежде всего это касается разводки трубопроводов и установки требуемых компонентов.

Также необходимо, чтобы заливка теплоносителя в закрытую систему отопления работала в автоматическом режиме для обеспечения безопасности и стабильности.

Общая схема отопления закрытого типа

Для теплоснабжения небольших площадей чаще всего устанавливается закрытая однотрубная система отопления. Ее схема включает в себя один трубопровод, к которому последовательно подключаются радиаторы.

При этом существенно экономится место для установки приборов, снижаются первичные затраты на приобретение компонентов.

Однако существенным недостатком закрытой однотрубной системы отопления является небольшая площадь нагрева. Максимальная протяженность магистрали может составлять только 30 м. При увеличении этого параметра будет наблюдаться температурная разбалансировка системы.

Для увеличения эффективности и надежности монтируют двухтрубную закрытую систему отопления. В ней помимо основной магистрали предусмотрена обратная труба. При этом радиаторы подключаются параллельно. Т.е. основой поток горячей воды протекает по подающей магистрали и поступает в отопительные приборы через соединения с тройниками.

Виды двухтрубной закрытой системы отопления

Определяющим преимуществом этой схемы системы отопления закрытого типа является увеличение площади теплоснабжения.

Одновременно с этим не ухудшаются показатели теплового распределения по комнатам в доме. Но для большей эффективности работы теплоснабжения рекомендуется установить на батареи терморегуляторы, а также подключить к котлу программатор.

Преимущества двухтрубного устройство водяного отопления закрытого типа заключаются в следующем:

• Высокий показатель ремонтопригодности. В случае выхода из строя одного из элементов достаточно перекрыть доступ теплоносителя на этом участке. Благодаря этому установка группы безопасности в закрытую систему отопления может выполняться даже при активном теплоснабжении;
• Регулирование температуры в каждом помещении. Для этого необходим монтаж терморегуляторов в обвязку радиаторов отопления;
• Возможность автоматического пополнения воды. Для этого необходим блок заливки теплоносителя в закрытую систему отопления, который устанавливается на обратную трубу. В закрытой однотрубной системе теплоснабжения это может привести к термическому удару.

Предварительно необходимо рассчитать все параметры отопления. Для этого лучше всего воспользоваться специализированными программами. В противном случае может возникнуть вопрос — откуда берется воздух в закрытой системе отопления. Это часто явление, которое связано с содержанием кислорода в теплоносителе, его составе и температурном режиме работы системы. Для минимизации необходимо выполнить установку группы безопасности в закрытую систему отопления.

Для компактности отопления рекомендуется выбирать схемы двухтрубной закрытой системы теплоснабжения с горизонтальной разводкой труб. Но в таком случае монтаж циркуляционного насоса является обязательным.

Конструктивные элементы прибора

Обычно все приборы группы безопасности котла отопления приобретаются в комплекте. Поэтому производитель позаботился, чтобы настройка каждого прибора была произведена на оптимальный режим эксплуатации.

Предохраняющий клапан

При нормальной работе отопительной системы расширительный бак, установленный выше всех трубопроводов и нагревательных приборов, компенсирует расширение теплоносителя. В зависимости от заданного режима работы устанавливается определенная температура на выходе из теплогенератора. Количество жидкости в расширительном баке меняется.

Обычно работоспособность этого узла не вызывает нареканий. При длительной эксплуатации иногда возникает забивание трубы накипью, проходное сечение постепенно уменьшается, а потом исчезает полностью. Пользователи редко замечают эту неисправность, так как зрительно определить ее невозможно. Возникший дефект скрыт внутри трубы, выходящей к расширительному баку. При повышении давления и отсутствии группы безопасности котла отопления произойдет разрушение одного или нескольких элементов отопительной системы.

Предохранительный клапан для системы отопления в разрезе

Если произведена установка группы безопасности, то предохраняющий клапан сбросит излишки теплоносителя. Котел и трубопроводы останутся целыми. Пользователь увидит наличие сброса воды. Сервисные службы или пользователь самостоятельно определят неисправность и устранят причину.

Перед каждым отопительным сезоном нужна проверка работоспособности предохранительного клапана. Она займет немного времени.

1. На верхней части имеется рукоятка, ее нужно повернуть по направлению стрелки.
2. Потечет вода.
3. Повернуть в обратную сторону.
4. Вода должна прекратить течь — предохранительный клапан исправен.
5. Другой вариант: вода продолжает течь.
6. В этом случае нужно повторить открывание-закрывание несколько раз подряд.
7. Практика показывает, что этих действий достаточно, чтобы немного притереть клапан в гнезде.
8. Течь прекращается.
9. Если вода продолжает стекать, то нужно срочно заменить предохранительный клапан.

В частных домах используются предохранительные клапаны, рассчитанные на давление до 3 бар.

Манометр

Манометр контролирует работу отопительной системы. На манометре присутствуют две стрелки:

• стрелка черного цвета показывает фактическое давление – это рабочая стрелка;
• красная устанавливается при настройке системы перед запуском отопительного котла, она служит ориентиром в работе.

Аксиальный и радиальный манометры

В индивидуальных домах рабочее давление находится на уровне 2-3 бар. Но сам манометр должен быть рассчитан на давление не менее 4 бар.

Автоматический воздухоотводчик

Автоматический воздухоотводчик желательно устанавливать выше всей отопительной системы, так как воздух тоже располагается вверху. Некоторые пользователи полагают, что достаточно установить на нагревательных приборах кран Маевского, а потом при наполнении трубопроводов и систем нагрева выпустить имеющийся воздух наружу. Так можно удалить большую часть имеющегося воздуха. Практика показала, что в процессе работы остатки воздуха циркулируют по трубам и батареям, снижая эффективность работы.

Автоматический угловой воздухоотводчик

Автоматический воздухоотводчик будет удалять воздушные и паровые пузырьки в автоматическом режиме. Часто при осеннем запуске котла многие наблюдают работу этого прибора. Она характеризуется небольшим шипением, раздающихся со стороны группы безопасности для отопления.

Неправильная установка группы безопасности

Устанавливается она на подачу. В силу незнания или неграмотности многие, устанавливая группу безопасности, ставят отсекающий кран между котлом и группой безопасности (рис.1),

либо непоредственно на группу безопасности (рис.2),

аргументируя это тем, что в случае выхода котла из строя можно будет его заменить или произвести ремонтные работы. В обоих случаях установка была произведена не правильно и, в случае выхода котла из строя, сервисные центры откажут Вам в гарантийном ремонте, аргументируя это тем, что котел установлен не правильно: такое расположение крана делает возможным перегрев системы и выход котла из строя в случае перекрытия отсекающего крана рабочими, третьими лицами или детьми.

Сфера применения

Описанное выше комплектное изделие нужно далеко не во всех системах отопления. Например, в настенных газовых котлах автоматика безопасности уже есть. Показания манометра и термометра можно вывести на экран панели управления, а предохранительный клапан и воздухоотводчик находятся под панелью. «Начинающие» владельцы настенных котлов часто пугаются, когда через отверстие в нижней части корпуса выходит несколько капель воды. Не все знают, что это — результат срабатывания клапана сброса избыточного давления.

Не нужна группа безопасности и в открытых гравитационных системах отопления. Давление в них никогда не поднимается до небезопасных значений, а воздух выходит через открытый расширительный бак.

В соответствии с правилами безопасной эксплуатации напольных газовых и твердотопливных котлов, подключенных к закрытой системе отопления, группа должна быть обязательно установлена в обвязке. Помимо основной задачи, а именно защиты теплообменника и трубопроводов, она является хорошим средством диагностики неисправностей.

В качестве примера можно привести следующую ситуацию. Рабочее давление при остывшем теплоносителе ниже минимального. Владелец котла включает подпитку, «догоняет» давление, а затем загружает топливо. После прогрева теплоносителя стрелка манометра доходит до максимума, а затем срабатывает предохранительный клапан. Котел работает нормально до полного прогорания загрузки, а затем (после некоторого снижения температуры ситуация повторяется: давление снова ниже минимума. Причина — неправильная работа мембранного бака. Возможно два варианта:

• Разрушена мембрана. После выкручивания ниппеля из отверстия идет вода.
• Упало давление в воздушной камере. Нужно проверить герметичность ниппеля и заменить его при необходимости. После этого камеру можно накачать шинным насосом до «паспортного» давления.

Принцип работы системы с мембранным баком.

Выводы и полезное видео по теме

В этом видео-материале представлен пример подробного гидравлического расчета 2-трубной отопительной системы закрытого типа для 2-этажного дома в программе VALTEC.PRG:

Здесь детально рассказано об устройстве однотрубной системы отопления:

Выполнить монтаж закрытого варианта системы отопления самостоятельно возможно, но без консультаций специалистов не обойтись. Залог успеха — правильно выполненный проект и качественные материалы.

Появились вопросы по специфике устройства закрытого отопительного контура? Есть сведения по теме, интересные посетителям сайта и нам? Пишите, пожалуйста, комментарии в расположенном ниже блоке.
