Принцип и схема работы септика «Танк» + установка и монтаж данного септика своими руками

Полезные советы

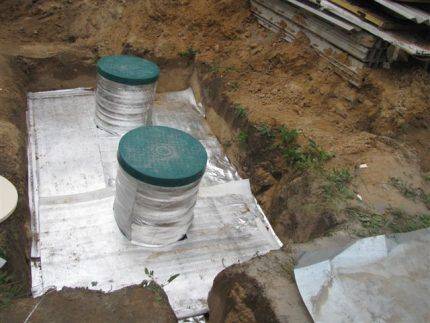

Система установлена

Установка септика танк (и схожих с ним по конструкции) довольна проста. Даже если вы допустили небольшие огрехи, то устройство будет работать нормально.

Микроорганизмы в биофильтре не переносят хлор Иногда может возникнуть неприятный запах. Это происходит либо по причине отсутствия вентиляции, либо из-за плохой работы бактерий в фильтрах.

Такие неисправности легко устраняются. Если вы забыли установить вентиляцию, то это легко исправить. Достаточно откопать котлован с инфильтратором и произвести монтаж вентиляционного канала.

Плохая работа микроорганизмов в биофильтрах связана с нежелательными элементами в стоках. Бактерии плохо переносят некоторые медицинские препараты, моющие средства с содержанием хлора и антибактериальные добавки в порошках. Если вы пользуетесь такими средствами, то желательно это прекратить на время. После восстановления жизнедеятельности колонии микроорганизмов неприятный запах исчезнет. В дальнейшем использование таких веществ лучше свести до минимума.

Конструкция и принцип работы

Септик Танк внешне выглядит как большой пластиковый куб с ребристой поверхностью и горловиной (или двумя), торчащей над поверхностью. Внутри он разделен на три отсека, в которых проходят очищение сточных вод.

Корпус этого септика — цельно литой, швов не имеет. Есть швы только в месте подсоединения горловины. Этот шов сварной, практически монолитный — 96%.

Септик Танк: внешний вид

Хоть корпус и пластиковый, он точно не хрупкий — приличная толщина стенок (10 мм) и дополнительные еще более толстые ребра (17 мм) добавляют прочности. Что интересно, что при монтаже септик Танк не требует наличия плиты и якорения. При этом даже при высоком уровне грунтовых вод, эта установка не всплывает, но это — при соблюдении требований по установке (о них чуть ниже).

Еще одна конструктивная особенность — модульное строение. То есть, если вы уже имеете такую установку, и обнаружили, что ее объема вам недостаточно, просто рядом устанавливаете еще одну секцию, соединяете ее с уже работающей.

Модульное строение позволяет наращивать мощность септика Танк в любое время

Принцип работы

Септик Танк работает также, как и многие другие подобные установки. Порядок очищения сточных вод такой:

Сливающаяся из дома вода попадает в приемный отсек. Он имеет самый большой объем. Пока он заполняется, отходы разлагаются, бродят. Процесс идет при помощи бактерий, которые содержатся в самих отходах, а в резервуаре просто создаются хорошие условия для их жизнедеятельности. В процессе очистки твердые осадки выпадают на дно, где постепенно прессуются. Более легкие жиросодержащие частицы загрязнений поднимаются вверх, образуя на поверхности пленку. Находящаяся в средней части более-менее чистая вода (очищение на этом этапе примерно 40%), через переливное отверстие попадает во вторую камеру.
Во втором отсеке процесс продолжается. Результат — очищение еще на 15-20%.
Третья камера имеет в верхней части биофильтр. В нем происходит доочистка стоков до 75%. Через переливное отверстие вода выводится из септика для дальнейшей доочистки (в фильтрующую колонну, на поля фильтрации — в зависимости от типа грунтов и уровня подземных вод).

Неплохой выход

Как видите, сложностей никаких. При правильной установке и эксплуатации септик Танк работает безотказно — он не зависит от электроэнергии, так что частые в сельской местности перебои с электричеством ему не страшны. Также неплохо установка переносит неравномерный график использования, что характерно для дач. В этом случае поступление стоков в будни, как правило минимальное или отсутствует, а в выходные дня достигает максимума. Такой график работы никак не сказывается на результате очистки.

Единственное, что необходимо для дач — консервация на зимнее время, если проживание не планируется. Для этого надо откачать ил, заполнить все емкости водой на 2/3, хорошо утеплить верх (насыпать листвы, ботвы и т.п). В таком виде можно оставлять зимовать.

Особенности эксплуатации

Как и у любой септик, Танк плохо реагирует на большое количество активной химии — единовременное поступление большого количества воды с хлоркой или хлорсодержащим препаратом убивает бактерии. Соответственно, качество очищения ухудшается, может появиться запах (при нормальном режиме работы его нет). Выход — ждать, пока бактерии размножаться или добавить из в принудительном порядке (бактерии для септиков есть в продаже).

Название	Размеры (ДШВ)	Сколько может очистить	Объем	Масса	Цена септика Танк	Цена установки
Септик Танк — 1 (не более 3 чел).	120010001700 мм	600 листров/сутки	1200 литров	85 кг	330-530 $	от 250 $
Септик Танк — 2 (на 3-4 чел).	180012001700 мм	800 листров/сутки	2000 литров	130 кг	460-760 $	от 350 $
Септик Танк — 2,5 (на 4-5 чел)	203012001850 мм	1000 листров/сутки	2500 литров	140 кг	540-880 $	от 410 $
Септик Танк — 3 (на 5-6 чел)	220012002000 мм	1200 листров/сутки	3000 литров	150 кг	630-1060 $	от 430 $
Септик Танк — 4 (на 7-9 чел)	380010001700 мм	600 листров/сутки	1800 литров	225 кг	890-1375 $	от 570 $
Инфильтратор 400	1800800400 мм		400 литров	15 кг	70 $	от 150 $
Крышка D 510						32 $
Горловина удлиняющая D 500	высота 500 мм					45 $
Колодец для насоса D 500	высота 600 мм					120 $
Колодец для насоса D 500	высота 1100 мм					170 $
Колодец для насоса D 500	высота 1600 мм					215 $
Колодец для насоса D 500	высота 2100 мм					260$

Еще одна из особенностей, которую надо учитывать — не смывать в канализацию отходы, которые бактериями не разлагаются. Как правило, это отходы, которые появляются во время ремонта. Мало того, что они могут забить канализацию, и вам придется ее чистить, так еще эти частицы значительно увеличивают количество ила, и чистить септик Танк придется чаще.

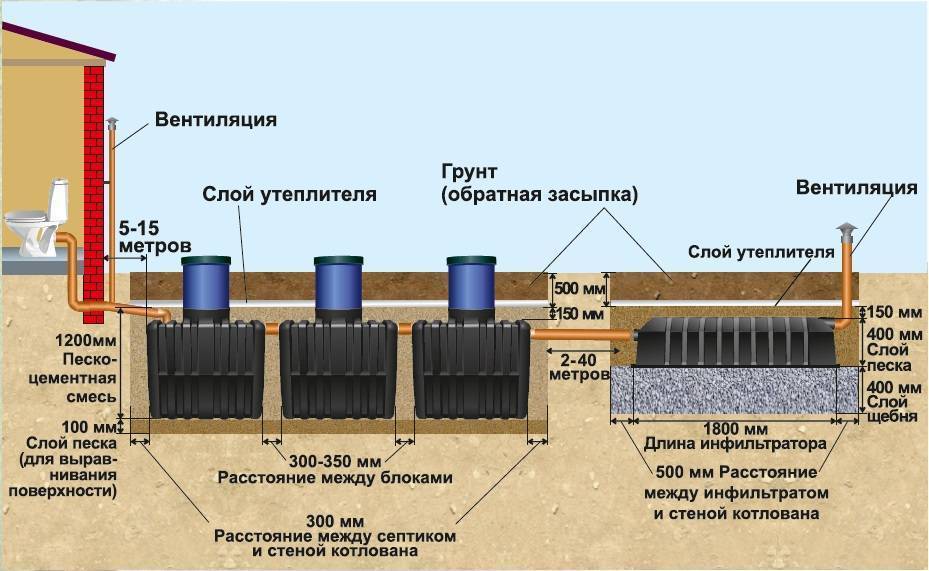

Схема монтажа ↑

Фото: схема монтаж

Схема установки автономной системы канализации будет зависеть от характеристик грунта и высоты грунтовых вод.

В определенных условиях, помимо самого септика, может потребоваться монтаж дополнительного оборудования:

в проницаемых почвах с глубоко расположенными грунтовыми водами применяется схема, предусматривающая самотечный вывод очищенной воды из системы на фильтрационные поля посредством перфорированных труб;
в песчаных почвах с глубоко расположенными грунтовыми водами используется схема, где, вместо фильтрационных полей, устраивается фильтрационный колодец;
в проницаемых почвах (песок, супесь) с высоко расположенными грунтовыми водами, помимо полей фильтрации, необходим монтаж дополнительного накопительного колодца, оборудованного обратным клапаном для предотвращения обратного тока воды;
в плохо проницаемых почвах с высоко расположенными грунтовыми водами, к выше описанной схеме добавляется дренажный насос;
в глинистых почвах, практически не пропускающих воду, используются схемы с устройством фильтрующих траншей, наполненных гравием, где сброс воды производится на рельеф.

Выбор места для установки септика должен зависеть не только от характеристик грунта, но и от требований санитарных норм.

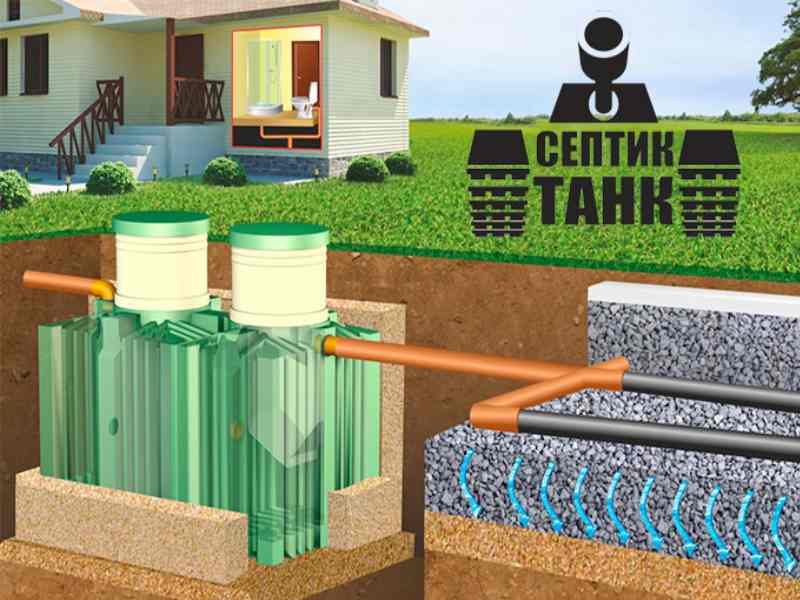

Фото: септик Танк с инфильтрационным полем

очистное сооружение должно быть максимально удалено от точки водозабора;
категорически не рекомендуется устраивать септик рядом с постройками во избежание подмыва фундамента фильтрующейся водой;
выбор места должен быть обусловлен и необходимостью последующей чистки септика, т.е. необходимо предусмотреть возможность свободного подъезда ассенизаторской машины к установке;
запрещена установка очистных сооружений в непосредственной близости к забору соседнего участка.

Общие сведения

Виды

Накопитель из нескольких отделений может быть трех видов

Две секции, где вторая является дренажным колодцем. В такой септик допускаются не все стоки. И устанавливать его, для дома с большой семьей не рекомендуется. Хороший вариант для дачи или небольшого домика, в котором постоянно проживают 1-2 человека.
Две камеры и система доочистки. Такую конструкцию можно собрать практически для любого жилья. Но количество постоянно проживающих не должно превышать 8 человек.
Септики из 2-3 камер с системой доочистки, работающие с биофильром. Если есть желание сохранить окружающую среду, экономить на ассенизаторах и практически забыть о накопителе, то этот вариант идеальный.

Нормы и правила установки

По СНиП существует допустимое минимальное расстояние до определенных объектов

5 м. до жилого строения
3м. до деревьев
10м. до реки или ручья
30м. до колодца или скважины
50м. до озера или любого другого крупного водоема
5м. до дороги

Расчет объема

После того, как место установки определено, следует определить объем септика. По статистике СНиП один человек в сутки расходует 200л воды. Существует разница между объемом обычного септика и септика с биофильтром. Для обычного накопителя формула расчета такая

200л. * на количество проживающих + 1/3 от получившегося объема.

Пример.

200*5=1000л 1000/3=330л

1000+330=1330л

Дело в том, что для работы бактерий требуется определенное время. По СНиП вода на такой очистке должна находиться 14 дней. Умножать 1000л (5 чел.) на 14, по крайней мере не разумно. Получится слишком большой септик, да и воды в таком количестве расхода не будет.

Сделать септик 2500 – 3000л более чем достаточно.

Выполнив расчет объема, и выбрав место установки, можно приступать к монтажу.

Почему именно Танк

О преимуществах септиков Танк

Если при строительстве дома возникает вопрос о выборе подходящей системы канализации, автономная канализация для дачи Танк может быть рассмотрена в качестве претендента на эту роль, поскольку имеет ряд преимуществ по сравнению с подобными устройствами:

Полипропиленовый ребристый литой корпус отличается высокой прочностью, что обеспечивает септику длительное время работы без повреждений.
Установка септика Танк производится гораздо быстрее, чем сооружение ставших уже традиционными колец из железобетона или кладка кирпичных стенок ямы-приемника стоков.
Комбинированное очищение бытовых стоков с использованием биологических и химических процессов, а также доочистка на инфильтрате, позволяет произвести особо качественную очистку отводимых вод.
Многоступенчатость очистки позволяет увеличить срок службы системы дренажа во много раз.
Возможность производить обязательную чистку резервуара септика не каждый год, а раз в 5-8 лет.

Схема работы Танка

Как работают септики Танк?

По своему устройству автономная канализация частного дома Танк, состоящая из нескольких секций, довольно понятна и проста. Рассмотрим принцип ее работы:

Входящая в первую секцию труба направляет в нее все отводимые из жилых и подсобных помещений стоки. Здесь происходит механическое отделение твердой фазы от жидкой: твердые частицы опускаются на дно, над осадком скапливается вода, а присутствующий в стоках жир собирается на ее поверхности.
Вода, прошедшая первичное осветление, передается по системе переливного трубопровода во вторую секцию установки, где очищается с помощью химических реагентов.
Третья секция септика – биофильтр, где вода проходит биологическую очистку.
Дачная канализация Танк включает в себя фильтрующую площадку, располагающуюся около установки. Вода после прохождения трех ступеней попадает в инфильтратор на доочистку.

Секции автономной канализации Танк

Устройство

Септик “Танк” содержит 3 камеры с трубами ввода стоков, вывода очищенной жидкости и перелива между секциями. Литая конструкция обладает высокой прочностью, о чем говорит толщина стенок корпуса в 10 мм и наличие ребер жесткости с утолщением до 17 мм. В таблице приведены основные характеристики всех моделей септика “Танк”.

Тип	Кол-во чел.	Производительность, л/сут.	Объем, м3	Вес, кг	Септик “Танк”, цена, тыс. руб.	Септик “Танк Универсал”, цена, тыс. руб.
1	1-3	600	1200	85	21	34
2	3-4	800	2000	130	32	57,2
2,5	4-5	1000	2500	140	36	62,2
3	5-6	1200	3000	150	40	69,8
4	7-9	1800	3600	225	56	93,6
Инфильтратор	400		4,5

Для обслуживания камер имеются высокие ревизионные люки.

Принцип работы септика и его модификации

Септик Танк является независимым приспособлением канализации для дома или дачи. Эта автономная и экологически безопасная конструкция для очистки сточных вод, состоит из литого пластика, с определенными ребрами жесткости. Очистительная система имеет стенки толщиной 1 см, на ребрах жесткости она достигает 1,7 см, а само устройство состоит из 3 камер и 4 отсеков. Они снабжены специальным приспособлением для переливов и биологическим фильтром. Конструкция септика Танк — универсальная модель. Отдельные части системы или так называемые блоки-модули легко монтируются, с помощью них можно набрать нужный объем.

Как работает септик Танк?

установить септик Танк

Стоки воды поступают в первый блок или емкость установки Танк. Там они расщепляются на органические и неорганические составляющие. Все неорганические вещества оседают на дне в виде твердых частиц, а масла и органические примеси находятся наверху.
По трубопроводам перелива частично очищенная вода переходит в следующую камеру септика, где и продолжается процесс чистки: расщепляются оставшиеся твердые частицы.
Процесс заканчивается в третьей камере септика: в биофильтре с плавающей загрузкой. На заметку всем домовладельцам, очищение воды в биофильтре происходит на 75%.

Где применяется инфильтратор?

Следующим этапом очищения сточных вод является очистка сквозь почву. Средством для такой очистки служит инфильтратор. Он нужен как раз для доочистки сточных вод. Такой земельный фильтр представляет собой емкость без дна с объемом в 400 литров. Чтобы смонтировать агрегат, нужно выкопать яму и наполнить ее щебенкой. Воды, которые прошли через очистительную станцию Танк, проходят сквозь слой щебня и впитываются в почву полностью очищенными.

При внезапной подаче сточных вод, то есть большом выбросе ее в инфильтратор, происходит удержание основного количества воды в специальной емкости системы, так как дренажный колодец не может впитать такую массу воды. Потом вода постепенно направляется в фильтрационное отделение и впитывается в землю. Эта позволяет использовать такое оборудование в качестве септика на дачном участке, когда нагрузка будет максимальной в выходные дни, а в будни очень низкой, минимальной.

Модификации септика Танк

Существует 5 модельных конструкций септиков Танк — 1, 2, 2,5, 3 и 4.

Первая модель предназначается для использования небольшой семьи из 2−3-х человек. Пропускная нагрузка такого вида септика составляет около 600 л сточных вод в сутки. Система подойдет и для семьи из 5-ти человек, но только при сезонном проживании, а не при постоянном.
Вторая модель — идеальный вариант для очистки воды для семьи с постоянным проживанием из 4-х человек. Пропускное количество стоков — около 800 литров в сутки.
Третья модель предназначается для семьи из 5-ти человек с постоянным проживанием. За сутки очищает около 1000 литров сточных вод.
Четвертая модель имеет пропускную способность в 1200 литров стоков в сутки, такая система пригодна проживания большой семьи в 6 человек.
Пятая модель — это установка, позволяющая обслуживать несколько домов одновременно, но при одном условии — если в них постоянно проживают не более 9 человек. Пропускная возможность такой системы около 1800 литров в сутки.

Порядок монтажа септика

Монтаж канализационно системы для отвода стоков включает следующие этапы:

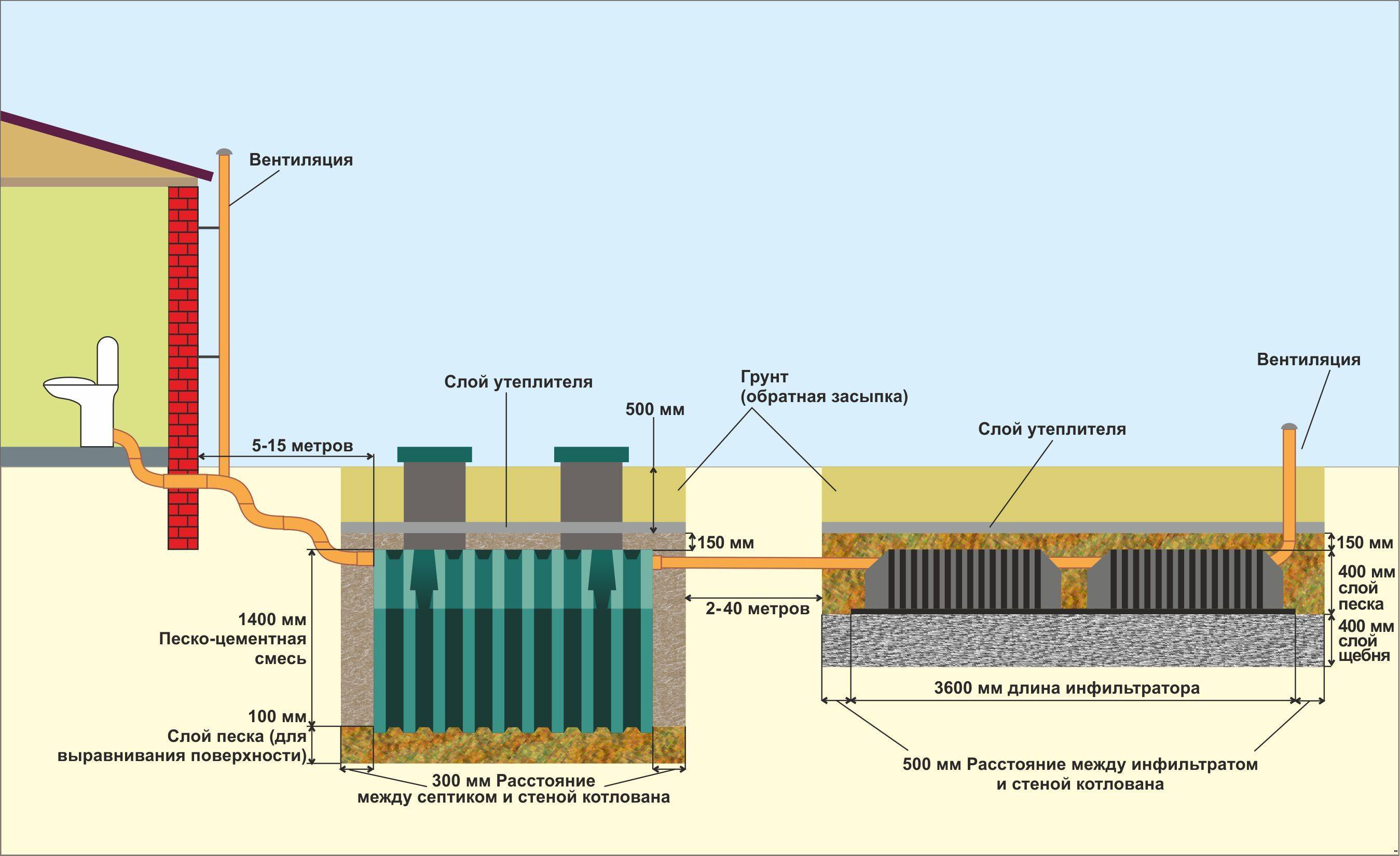

Схема монтажа септика.

Рытье котлована. Эту работу можно сделать экскаватором и выровнять стенки руками с помощью лопаты. Ширина ямы должна быть больше септика на 250 мм по бокам. Глубину котлована рассчитывают исходя из высоты модели “Танк” и песочной подушки, толщина которой составляет 15-30 см.
Подготовка траншей под прокладку трубопроводов от дома к септику и от корпуса сооружения к инфильтратору. Траншею роют с уклоном 20 мм на 1 м трубы.
Проведение визуального осмотра пластика септика, чтобы своими глазами убедиться в отсутствии повреждений.
Герметизация станции. В корпусе станции просверливается отверстие под канализационную трубу. Отверстие выполняется регулируемой коронкой с диаметром 103-110 мм. В отверстие вставляют патрубок, который обпаивают полипропиленовым шнуром с помощью специальной насадки и строительного фена. Канализационная труба тем же способом соединяется с патрубком.
Укрепление стенок котлована опалубкой.
Опускание септика в траншею. Устанавливать автоматическую станцию очистки сточных вод следует аккуратно, без перекосов, точно по центру. Если грунтовые воды имеют высокое расположение, то установку закрепляют стропами или капроновыми ремнями.
Обратная засыпка котлована с использованием смеси цемента и песка в пропорции 1:5. Утрамбовка смеси проводится через каждые 30 см. Установку заполняют водой послойно, для выравнивания давления в септике, уровень воды должен быть несколько выше уровня засыпки. Чтобы не повредить агрегат, трамбовку следует проводить вручную. Трамбовка своими руками позволяет качественно выполнять работу по установке оборудования.
Утепление септика. Поверх корпуса укладывается утеплитель, и горловина засыпается смесью песка и цемента. Для уверенности в правильности выполненных работ своими руками следует получить консультацию у специалистов по монтажу канализационных установок.
Монтаж инфильтратора.

Инструкция по строительству инфильтратора:

Конструкция инфильтратора септика.

подготовка котлована для устройства грунтовой доочистки стоков, его копают на расстоянии 1 м от септика, он имеет прямоугольную форму;
стенки котлована с боков выкладываются геотекстилем, а на дно насыпается слой щебня толщиной 40 см;
размещение инфильтратора в котловане;
врезка канализационной трубы от септика к инфильтратору;
устройство вентиляционного стояка на выходе из устройства грунтовой доочистки стоков своими руками;
засыпка инфильтратора до верха песком;
утепление инфильтратора изолоном в три слоя.

Септик “Танк” – оптимальный вариант решения проблем с отводом сточных вод и очисткой их от загрязнений. Недорогая, энергонезависимая система позволяет организовать высокоэффективную автономную канализационную систему.

Обслуживание септика “Танк” заключается в своевременном удалении осадка. В противном случае осадок становится плотным и снижает качество работы всей автономной системы канализации. Септик очищается с помощью ассенизационной машины. После очистки заполняется водой. Использование специальных биопрепаратов позволяет облегчить работу станции и улучшить ее эффективность. С биоферментами установку можно очищать раз в 5 лет.

Септик “Танк” можно использовать круглогодично. В случае если он эксплуатируется только летом, на зиму “Танк” необходимо освободить от трети находящейся жидкости.

Наличие неприятного запаха сигнализирует об ошибках в монтаже станции. Основная ошибка в эксплуатации септика – сброс в канализацию большого количества дезинфицирующих препаратов, наносящих урон колониям бактерий, которые отвечают за разложение отходов. Эту проблему устраняют с помощью добавки биопрепаратов.

Монтаж септика «Танк»

Прежде всего, необходимо выбрать место для установки конструкции. Чтобы проводить очистку септика от твердых отходов, нужно продумать к нему подъездные пути.

Выбор места для септика должен производиться с соблюдением всех правил: он должен быть удален от источника питьевой воды на 10 м, от фундамента дома на 1 м, от дороги на 5 м, от деревьев на 3 м.

После этого монтаж системы очистки воды производится в последовательности:

Вырыть котлован, где будет установлен корпус септика. Его размеры должны учитывать расстояние от стенок корпуса до стенки котлована – 25-30 см, глубина учитывать высоту корпуса септика, слоя утеплителя и подушки – это приблизительно 1,8-2,0 м.
Сделать траншеи для прокладывания труб входящих в корпус и выходящих.
Дно котлована засыпать слоем песка в 10 см.
На него установить корпус очистного сооружения. К нему присоединить трубы, проходящие по траншеям. Для предотвращения засоров трубы сделать с наклоном.
В септик залить воду, чтобы при засыпке не помять. Засыпать корпус смесью цемента и песка в соотношении 1:5, утрамбовывая каждый слой.
Сам корпус укрыть утеплителем и тоже засыпать.
Горловина септика должна возвышаться над грунтом, ее герметично закрыть крышкой.
На расстоянии 2 м от основного котлована вырыть яму для инфильтратора, ее глубина должна быть 1,5 м.
На дно ямы насыпать слой гранитного щебня толщиной 20-40 см.
На этот слой поместить инфильтратор, соединить патрубком с септиком и установить вентиляционную трубу.
На инфильтратор положить утеплитель и все засыпать смесью песка и грунта.

В качестве утеплителя нельзя применять минеральную вату или пенопласт. Лучше использовать листовой материал: ЭППС, изофол и тому подобное.

Конструкция септика

Конструкция септика максимально проста — емкость с внутренними перегородками, которые делят ее на несколько отсеков. Корпус всех септиков Танк отличается высокой прочностью. Обусловлено это полимерным корпусом и многочисленными ребрами жесткости. За счет этого конструкция выдерживает большие нагрузки.

Внутри емкости нет никаких сложных механизмов, все просто, но хорошо продумано. Внутренний резервуар делится пластиковыми перегородками на три части, которые соединяются переливами. За счет этого вода успевает отстаиваться и освобождается от тяжелых примесей.

Устройство септика Танк 1 выглядит следующим образом:

Первая камера — приемник и первичный отстойник;
Вторая камера — вторичный отстойник. Избавление от мелких частиц которые не осели в первом отсеке;
Третья камера — биофильтр. Здесь происходит освобождение жидкости от самых мелких частиц.

Кроме механической очистке стоков, в септиках Танк возможна и биологическая очистка. В емкость добавляются специальные бактерии, и с их помощью происходит анаэробная (без кислорода) очистка.

Правила консервации септика

Если очистительная система работает круглогодично, то никаких проблем не будет, даже если хозяева на пару недель покинут дом. Но если планируется прекращение поступления сточных вод в септик долее месяца, то необходимо обеспечить бактерии пищей. Для этого вносят в канализацию кисломолочную подкормку.

Вопросу консервации септика на зиму следует уделить должное внимание, так как в резервуаре присутствует живая микрофлора, которую необходимо сохранить. Для этого необходимо позаботится о достаточном утеплении конструкции

Утеплитель обязательно должен укладываться на корпус при установке септика

Если утепление отсутствует, можно выполнить его до наступления холодов

Утеплитель обязательно должен укладываться на корпус при установке септика. Если утепление отсутствует, можно выполнить его до наступления холодов.

Утеплять септик нужно обязательно. Иначе жидкость в резервуаре может замерзнуть, и микроорганизмы погибнут

Не следует:

Откачивать стоки и промывать камеры, иначе в новом сезоне придется восстанавливать популяцию бактерий.
Оставлять резервуар пустым – это гарантирует его выдавливание из замерзшего грунта и всплытие в весенние паводки.

На зиму септик оставляют наполненным примерно на 2/3. Такое количество жидкости компенсирует давление грунта, а пустое пространство гарантирует, что септик не разорвет даже в случае полного замерзания содержимого.
