Установка бойлера и подключение его к водопроводу своими руками

Подключение бойлера к воде

Чтобы сделать все правильно, следуйте инструкции:

Подготовьте две трубы для монтажа.

Установите латунный тройник.

На боковую резьбу тройника установите шаровой краник.

Установите предохранительный клапан сливным отверстием вниз. На горловину сливного отверстия наденьте трубку и выведите в канализацию. Установите кран-американку. Достаточно закрутить накидную гайку. Вот так у вас должно получиться:

Присоедините полипропиленовое колено. Вставьте полипропиленовый угол для отвода к стене. Перейдите к выходу из бака. Установите туда кран-американку. Присоедините полипропиленовую муфту.

Далее нужно все припаять трубы к водопроводу. Если Вы уверены, что все сделано правильно, можно переходить к тестированию нагрева воды.

Нюансы подключения проточного водонагревателя

Подключить проточный водонагреватель к системе снабжения дома/квартиры водой еще проще, чем накопительный. Достаточно следовать общим принципам работы с техникой такого рода (и приведенным выше рекомендациям), а также предложенным производителем схемам подключения.

Все основные элементы схемы повторяются, здесь также необходим сливной клапан, переходники от патрубков нагревателя к трубам водопровода, подключение к электросети.

Специалисты рекомендуют:

• монтировать устройство в непосредственной близости к точке водозабора – раковине, душу, кухонной мойке. При этом необходимо учитывать зоны влажности и применять влагозащищенные розетки, а также внимательно относится к гидроизоляции электрических элементов;
• если трубы подключения холодной воды выполнены из металла, присоединять их к входному патрубку нагревателя необходимо через диэлектрическую втулку (входит в комплект поставки);
• поскольку мощность прибора может составлять от 1 до 27 кВт, устройства с потреблением свыше 8 кВт необходимо подключать к сети 280 В кабелем из четырех или пяти жил;
• перед первым включением следует «продуть» систему, чтобы обеспечить заполнение основной емкости нагревателя и отсутствие воздушных пробок в трубах/шлангах.

Важно понимать: проточный водонагреватель обеспечивает наличие горячей воды постоянно (при наличии электроснабжения), но не дает большого потока жидкости!

Рекомендуем посмотреть видео о подключении проточного нагревателя обычного типа и так называемого «крана мгновенного нагрева воды».

Подключение накопительного водонагревателя к водопроводу – схема

Установка накопительного водонагревателя требует более
основательного подхода. К тому же, он позволяет использовать горячую воду из
прибора во всей квартире.

Схема устройства накопительного водонагревателя

Схема устройства накопительного водонагревателяНа схеме мы видим типовое подключение водонагревателя
(накопительного) к водопроводу.

Обозначения «горячая вода» и «холодная вода» – это «стояки»
– две трубы, проходящие через все квартиры подъезда и снабжающие их водой
(холодной и горячей).

1-2 – водопроводные краны. Они перекрывают или открывают
циркуляцию воды в бак и обратно из водонагревателя. Когда прибор работает, то
краны открывают, не используется – то, естественно, закрывают.

3-4 – вводные в квартиру водопроводные краны. Они необходимы
для перекрытия подачи воды в квартиру.

5 – один из важных элементов – обратный клапан. Необходим для защиты ТЭНа электроводонагревателя от перегрева (в случае отключения
холодной воды бак водонагревателя не остался без воды и не перегорят его ТЭНы).

Для понимания обратимся к устройству накопительного
водонагревателя, принцип таков: подача воды осуществляется снизу. А если вдруг
подачу воды неожиданно отключают – вся она устремится в уже пустой стояк с
холодной водой, ТЭНы станут нагревать воздух и просто перегорят. Обратный
клапан предназначен для предотвращения подобной аварии.

В комплектацию любого хорошего накопительного
водонагревателя входит такое защитное устройство. Будьте внимательны при
проверке комплектации!

6 – сливной вентиль – кран, который предназначен для опустошения бака накопителя водонагревателя. По понятным причинам, такой кран должен быть предусмотрен при монтаже водонагревательного прибора: перед демонтажем (в случае необходимости) водонагревателя он позволит слить всю воду из резервуара. Ведь, в зависимости от емкости водонагревателя, в баке может находится 100-150 литров воды….

Внимание на схему: следует обязательно располагать кран для
слива воды выше обратного клапана. В противном случае опустошить бак вам не
удастся – вода просто не будет вытекать из емкости.

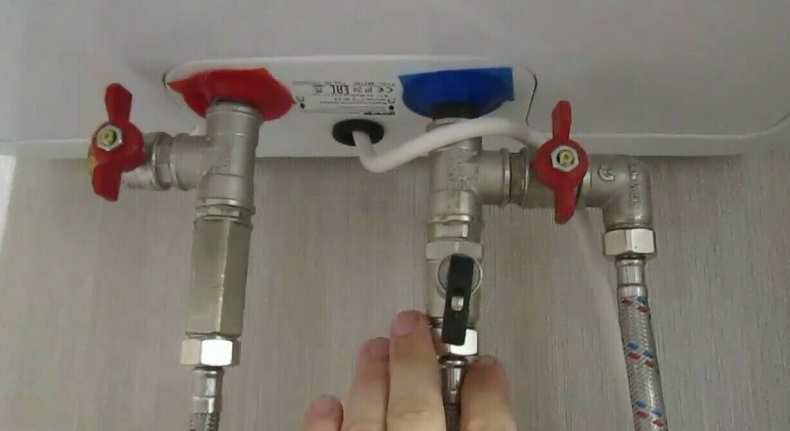

Как подключить бойлер к водопроводу

Предохранительный обратный клапан – неотъемлемая часть схемы, так как он предотвращает возможность обратного гидравлического удара при отсутствии напора воды в емкости, не давая воде вытечь из бака. Кроме того, предохранительный клапан сбрасывает излишки воды в систему канализации через специальный дренаж.

Входной патрубок для обеспечения водоснабжением водонагревателя покрашен в синий цвет, чтобы не перепутать с горячей трубой. На холодный устанавливают предохранительный клапан перед тем, как подключить воду. Дальнейшую трубную разводку осуществляют полипропиленовыми, металлопластиковыми или стальными трубами с возможностью переходов через гибкие шланги. Группа безопасности (обратный и предохранительный клапан, воздухоотводчик, манометр) отвечает за безаварийную работу нагревателя, поэтому приобретайте коллектор с комплектом группы безопасности известных брендов.

Перед тем, как установить водонагреватель в доме или в квартире своими руками, изучите последовательность технологических операций по монтажу деталей в трубопроводе от входного патрубка и дальше:

1. Врезается тройник;
2. После него врезается шаровый вентиль для слива воды. Вентиль подключается к основному входу тройника;
3. Подсоединяется предохранительный клапан с отводом в систему канализации дома или квартиры;
4. Устанавливается запорная арматура для отключения бойлера;
5. Далее продолжается центральная трубная разводка.

Перечень операций является основным, но подключить водонагреватель к системе водоснабжения можно разными способами, поэтому работа может быть расширена за счет следующих операций:

1. Установка редуктора для понижения давления до нормативного значения согласно техпаспорту бойлера;
2. Врезка фильтра тонкой очистки (если состав воды в трубопроводе не соответствует требованиям СЭС). Требования касаются прежде всего содержания минеральных солей и других вредных для здоровья человека примесей;

После того, как все перечисленные выше шаги проделаны, приступают к монтажу непосредственно труб и арматуры ГВС. Первый шаг – врезка запорного вентиля на горячий патрубок, чтобы при ремонте или аварии бойлер можно было безопасно отключить. Запорная арматура сопрягается с гибким армированным шлангом высокого давления для отведения горячей воды.

В загородных домах с автономным водоснабжением горячую воду необходимо подводить ко всем точкам водоразбора (ванная комната, душ, кухня, баня или сауна, бассейн), поэтому на практике применяют усложненные схемы разводки с ответвлениями от центрального трубопровода ГВС. Для подобных схем устанавливают более мощные и объемные бойлеры и насосы, монтируют автоматическую систему управления и контроля за параметрами горячей воды. Схема монтажа таких систем имеет свои нюансы: выбор места для монтажа бойлера основывается на равноудаленном нахождении агрегата от всех точек водоразбора.

Подключение бойлера к полипропиленовому водопроводу своими руками

Схема подключения бойлера к полипропиленовому водопроводу выглядит довольно просто – для ее осуществления из инструмента понадобится паяльник для полипропилена и труборез. Что касается материала, то кроме трех кранов с американками и тройника В/Н/Н диаметром полдюйма, придется еще купить пару тройников, стабилизированные трубы диаметром 20мм, повороты и оконечные муфты МРН.

Если трубы не замурованы в стену, то все что необходимо сделать для врезки бойлера в водопровод из полипропилена, это разрезать в выбранном месте трубы холодной и горячей воды и впаять в них тройники, от которых проложить дополнительные трубопроводы к водонагревательному баку и соединить их с кранами при помощи оконечной муфты МРН.

Подключение водонагревателя к полипропиленовому водопроводу фото

Немного сложнее дела обстоят с замурованным в стену трубопроводом – его придется вскрыть, выполнить врезку, вывести патрубки наружу и замуровать все назад. Сложность этого процесса заключается в том, что спаять нераздвигающиеся в стороны трубы просто невозможно. Выход в таких ситуациях только один – совместно с тройниками нужно использовать разъемные ремонтные муфты. Американка под пайку отлично решает эту проблему – одна ее сторона припаивается к тройнику, а другая к свободному концу трубы. Когда стыки застынут, разъемное соединение собирается, а все остальное подключение бойлера к водопроводу выполняется, как и в предыдущем случае.

Подключение накопительного водонагревателя к полипропиленовым трубам фото

Что такое бытовой нагреватель? — Его виды и принцип действия

Бытовой нагреватель воды обеспечивает квартиру или отдельный дом горячей водой. Различаются они по принципу работы и по источнику питания. В первом случае они бывают проточными и накопительными, а во втором – электрические и газовые.

Накопительный водонагреватель

Данный прибор для нагревания воды является наиболее распространенным. Объясняется это отсутствием особых требований к электропроводке и привлекательной ценой. Представляет собой резервуар, в котором и осуществляется нагрев воды.

Проточный водонагреватель

Вода в этом виде прибора подогревается, когда подается через особую колбу — в ее конструкции есть электрический нагревательный элемент. Данное устройство устанавливается на кране с водой. Таким образом, вода нагревается до 30 градусов. В качестве нагревательного элемента может выступать спираль или ТЭН.

Существенным недостатки проточного вида прибора для нагрева воды является большое потребление электроэнергии. Поэтому не всегда для старых построек подходит установка этого типа устройства. Перед монтажом следует обязательно проверить состояние электропроводки.

Также устройству для исполнения своих функций необходимо высокое давление воды в системе. Если давление низкое, то есть вероятность того, что прибор сгорит.

Как закрепить бойлер правильно

Установка осуществляется посредством заранее прикрепленных к стене крюков, на которые надевают водонагревательный бак либо применяется вспомогательная планка, прикрученная к перегородке крепежными болтами.

В первую очередь нужно выполнить замеры бака, после чего необходимо подбирать место так, чтобы оставалась щель около 3 см между углами и краями углублений и была возможность снятия крышки бойлера для его технического обслуживания и ремонта. Расстояние от потолка должно составлять не меньше 7 см.

1. При помощи трафарета размещаются и просверливаются отверстия для крючков либо анкерных креплений.
2. Если помещение облицовано плиткой, то изначально ее необходимо пройти специально предназначенным сверлом для керамических материалов.
3. И только после этого можно сверлить главную часть перегородки, используя перфоратор либо ударную дрель.
4. Далее, в отверстия устанавливаются дюбеля и заворачиваются крюки.
5. Можно также вставить крепежные болты сквозь отверстия планки непосредственно в стену, после чего закрутить их ключом.

Бойлер вешается на приготовленные крепления. Затем проверяется наличие возможных отклонений-для этого необходим уровень. Такие манипуляции исключат опасность появления скоплений воздуха и как следствие, поломку ТЭНа.

Ставим современный газовый нагреватель вместо старой колонки

Бойлер, которому для работы нужен газ, бывает только проточным. Его разрешается монтировать вместо стандартной газовой колонки. В случаях, когда таковой в вашем жилище нет (не предусмотрена проектом), устанавливать нагреватель воды запрещается. Вам сначала требуется получить все разрешения в службе газового хозяйства. И только после приступать к монтажу газового бойлера.

Современный газовый нагреватель воды

Если же колонка имеется, смело меняем ее на проточный нагреватель. Схема проведения работ будет такой:

1. Устанавливаем бойлер на стену по методике, которую мы уже описывали (делаем отверстия под крепежные дюбели, затягиваем крючки и так далее).
2. Подсоединяем гофру подходящего сечения к бойлеру. По ней угарный газ станет уходить в дымоотводящий тракт. Один конец гофры натягиваем на соответствующий выход колонки, второй – на дымоход.
3. Резиновым шлангом (он обязательно должен иметь сертификат) подключаем вводное отверстие в нагревателе к газовой трубе.
4. Смазываем мыльным раствором полученное соединение. Включаем подачу газа. Если пузырьков не наблюдается, все сделано верно. При наличии пузырьков нужно подтянуть соединительную гайку и снова выполнить проверку на утечку.
5. Используя поливинилхлоридные трубы либо гибкие шланги, выполняем подвод воды к устройству. Схема подсоединения элементов будет следующей – тройник на трубу, затем вентиль, снова труба, в конце – шланг подключения бойлера.

Следующий шаг – поиск возможных течей. Открываем вентили с водой. Осматриваем соединения. На участках, где заметили воду, выполняем повторную герметизацию узлов, дотягиваем гайки. Будьте аккуратны! Нельзя перестараться и сорвать резьбу с гаек. После устранение течей подключаем источник электропитания. Теперь можно открывать «горячий» вентиль. Бойлер сам начинает подогревать воду (если мы выполнили все операции правильно), которой вы сможете пользоваться буквально через пару-тройку секунд.

Выбор места

Прежде всего, для работы проточного водонагревателя нужна достаточная мощность. Они имеют мощность от 1 до 27 кВт, и обычно требуется установка новой сети и подключение к электрощиту. В квартирах чаще всего используются однофазные безнапорные проточные приборы, мощность которых составляет до 4-6 кВт.

Если у вас в квартире постоянно нет теплой воды, то следует выбрать модель помощнее, желательно напорного типа или рассмотреть вариант покупки бака накопительного типа.

Следует сказать, что маломощные проточные водонагреватели обычно имеют одну фазу, а приборы с мощностью от 11 кВт — трёхфазные. Если ваше жилье имеет только одну фазу, то и прибор вы можете устанавливать только однофазный.

Узнайте, как соорудить погреб с вентиляцией, овчарню, курятник, веранду, беседку, мангал, забор с фундаментом своими руками.

Выбор места, куда будет установлен проточный водонагреватель, зависит от его типа: безнапорный или напорный. Чаще всего, чтобы обеспечить себе мытьё под душем в период отключений воды, в ванных комнатах устанавливают безнапорные модели.

Конечно, они не способны дать такой напор горячей воды, который даёт централизованное снабжение горячей водой или напорный водонагреватель. Но и того потока нагретой воды, которым обеспечит вас безнапорный вид, вполне достаточно, чтобы помыться.

Важно! Следует использовать именно ту душевую насадку, которая идёт в комплекте к безнапорному водонагревателю — в ней меньше дырочек. Из обычной душевой насадки вода может идти едва-едва.Безнапорную модель устанавливают рядом с местом потребления нагреваемой им воды

Обычно это место над или под умывальником, сбоку. При этом учитываются следующие аспекты:

• на него не должны попадать брызги от душа. Приборы, имеющие маркировку IP 24 и IP 25, защищены от попадания воды, но и их нежелательно ставить в местах заливания;
• доступ к управлению, регулировке;
• удобство пользования душем (краном), к которому идёт подключение;
• удобство подключения к центральному водоснабжению;
• прочность стены, к которой будут крепить прибор. Обычно вес таких нагревателей воды невелик, но стена должна обеспечить его надёжное крепление. Кирпичные, бетонные, деревянные стены обычно не вызывают сомнений, а вот гипсокартон может не подойти;
• ровность стены. На слишком кривых поверхностях иногда сложно правильно установить прибор.

Узнайте, как избавиться от старой краски, поклеить обои, утеплить окна в квартире.Напорный водонагреватель способен обслуживать сразу несколько точек потребления воды. Его установку ведут рядом со стояком или точкой водоразбора. Такой прибор имеет большую мощность, чем безнапорный. Он может иметь как верхнее, так и нижнее подключение, но для установки и подключения такой модели лучше всё-таки обратиться к специалистам. Проточные водонагреватели бываю газовые и электрические. В основном используются электрические приборы, так как для газового необходимо, чтобы проектом была предусмотрена газовая колонка и наличие газопровода, а также установка должна быть согласована со службой горгаза.

Знаете ли вы? Одним из первых способов нагревания воды были раскаленные на огне камни, которые погружали в емкость с водой.

Стандартная схема подключения

Человеку, имеющему общее представление о разводке сети водоснабжения в масштабах квартиры и о принципиальной схеме работы накопительного электрического водонагревателя, будет несложно разобраться и с порядком его подключения к трубам холодного и горячего водоснабжения.

Схема подключения бойлера в квартире

Итак, на бойлер необходимо подать холодную воду

Делается это врезкой (монтажом) тройника в наиболее удобном в конкретных условиях месте.
На подающем трубопроводе обязательно устанавливается группа безопасности – один или несколько специальных клапанов. О их важности и правилах установки будет рассказано ниже в отдельном разделе статьи.

Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору. Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.

• Эта общепринятая схема может быть дополнена некоторыми элементами. Так, многие мастера перед входами в бойлер по обоим, горячему и холодному патрубку, предпочитают ставить тройники с кранами, позволяющими легко осуществлять опорожнение бака электронагревателя для проведения профилактических или ремонтных работ. Это несколько «утяжеляет» процесс монтажа, но дает в будущем определенные удобства.

• Если в сети холодного водоснабжения нередко случаются скачки давления, или напор воды выходит за рамки допустимых для конкретного бойлера значений, потребуется установка водяного редуктора. Он и выровняет давление, и предохранит электронагреватель от гидравлических ударов.

Еще одним дополнением может стать термостатический смесительный клапан. Он обеспечит в системе горячего водоснабжения ровную, установленную заранее, температуру, исключит возможность вероятных ожогов и т.п. Однако для его установки потребуется врезка еще одного тройника в трубопроводе холодной воды – в самом клапане-термостате происходит смешение горячего и холодного потоков до требуемой температуры.

Схема с применением термостатического клапана

Устройство

По строению водонагреватель накопительный 10 литров под раковину практически ничем не отличается от стандартных бойлеров 80 и 100 литров за исключением объема бака. За нагрев воды отвечает трубчатый электронагреватель (ТЭН), установлен термостат для регулировки температуры нагревания. Время достижения температурой заданного максимума зависит от мощности ТЭНа. А сохранение тепла зависит от качества теплоизоляции.

Также существуют различия в моделях по подключению. Обозначение «О» означает возможность монтажа под раковиной, «U», соответственно, под мойкой, где на нагревателе предусмотрено верхнее подключение к водопроводу. В большинстве случаев водонагреватель под раковину рассчитан всего на одну точку подключения, лишь некоторые модели могут быть подсоединены к двум точкам водозабора. При этом стоимость последних значительно выше средней.

Установка бойлера составляет порядка трети стоимости, куда входят кран, резьба, удлинитель.

Регулировка температуры может осуществляться механически — ручкой регулятора, или на электронном табло. Первый вариант гораздо надежнее, но при этом дешевле.

Особенности эксплуатации

Многих раздражает тот факт, что подобный прибор не может обеспечить полную ванну горячей воды или хотя бы принять душ одному человеку. Эти устройства предназначены исключительно для небольшого объема водопотребления — кухня, рукомойник и т.д. Если необходим большой объем воды, выбирайте модели от 50 до 100 литров — этого будет достаточно для семьи из четырех человек.

Ремонтировать самостоятельно такие агрегаты не рекомендуется — в каждом втором случае он выходит из строя навсегда.

Анализ цен некоторых моделей

По понятным причинам, все ищут дешевые, но надежные бойлеры. Спешим вас обрадовать, такое бывает.

Лидером продаж уже несколько лет являются водонагреватели накопительный объемом 10 литров торговой марки Thermex. Стоимость — 2000 руб. Простая эксплуатация, вариативность подключения U/О, ремонтопригодность и качественное сервисное обслуживание.

• Gorenje GT 10 U/О обойдется в 5000 руб. за счет более современного дизайна. В линейке несколько представителей 10-литровых агрегатов, каждый из которых отличается управлением, наличием дисплея и т.д.
• Stiebel Eltron SHU 10 SLi — самый дорогой бойлер на российском рынке, который стоит 14000 руб. на 2 квартал 2016 года. Предусмотрено защитное реле от перегрева и механизм отключения при отсутствии воды. ТЭН изготовлен из меди, бак — из нержавеющей стали.

Обзор популярных брендов

Для удобства мы составили таблицу, где представлены водонагреватель накопительный 10 литров под раковину и над ней. Все они рассчитаны на стандартное подключение к сети 220В. Модели двух вариантов — плоские горизонтальные и традиционные бочки.

Торговая марка		Цена, руб.	Время нагрева, мин	Тип подключения
				О/U, 2-3 точки водозабора
	Edisson Light MS 10			нижняя подводка
	DGI 10L CF (SUPERLUX)			нижняя подводка
				О/U, 2-3 точки
				нижняя подводка
				нижняя подводка

Преимущества оборудования

Только за последний год количество приобретенных единиц техники превысило стандартные водонагреватели 50-100 литров на 30%. Связано это со следующим:

• значительная разница в цене — самый дешевый бойлер обойдет в 2000 руб., тогда как большое ВН — от 15000 руб;
• небольшие габариты, что особенно актуально для малогабаритных квартир, «хрущевок» и «коммуналок»;
• очень простая установка — не надо ничего кроме гаечного ключа, отвертки и пары растущих в нужном направлении рук;
• небольшое энергопотребление — эксплуатация бойлера 50 литров обойдется в месяц в 1241 руб., 10-литрового — в 300 руб.;
• нет зависимости от напора воды — даже при невысоком давлении в баке всегда будет вода;
• можно использовать как проточный, но при этом вода будет просто теплой, что также удобно при мойке посуды;
• простая эксплуатация, с которой справится даже школьник;
• высокая степень безопасности за счет специальных механизмов.

Какие ошибки можно допустить при подключении — видео

Изготовление прибора, функционирующего от отопительной системы

Как сделать водонагреватель проточный своими руками, который функционирует от системы отопления? Основой работы данного агрегата является нагрев теплообменника змеевиком, который помещен в горячий теплоноситель отопительной системы. В его роли может выступать тепловой аккумулятор.

Однако врезка подобного змеевика в новый тепловой аккумулятор приведет к плохому результату. Вы можете нанести повреждение утеплителю, что резко снизит уровень эффективности. Изготовление теплового аккумулятора следует провести самостоятельно. Прибор должен обладать малыми габаритами. Затем в него врезается теплообменник, и проводится утепление всей конструкции.

Установка бойлера

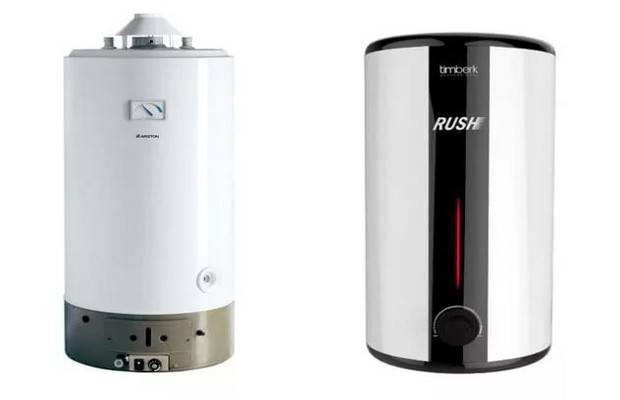

Газовые водонагреватели накопительные, бойлеры устанавливаются чаще всего в частных домах, в специально оборудованных котельных. Объем газового бойлера может быть от 20 до 200 литров. Самое большое преимущества бойлера перед газовой колонкой, это то, что можно получить сразу большое количество воды и подавать ее к разным точкам. Понятно, чем больше объем бойлера, тем больше воды можно нагреть.

Газовые бойлеры работают при любом давлении газа и воды. Если у вас низкое давление воды или газа, то покупать надо только бойлер.

По сравнению с электрическим, вода в таком бойлере нагревается быстрее в два раза. Но обязательное условие – наличие дымохода.

Накопительный газовый водонагреватель — бойлер

Схема подключения газа к бойлеру такая же, как и к газовой колонке. Перед водонагревателем устанавливается отсекающий кран и фильтр, чтобы загрязнения не попадали в горелку. Если бойлер работает на сжиженном газе, то для нормализации давления ставится редуктор.

Самое главное, о чем надо помнить при установке и ремонте газового водонагревателя, о повышенных мерах безопасности.

Положительные и отрицательные качества

Устанавливая самостоятельно водонагреватель, можно неплохо сэкономить, это и является основным преимуществом. Но есть у самостоятельного монтажа и другие достоинства.

Поскольку работы проводятся самим хозяином дома, то при обслуживании или потребности в замене неисправного водонагревателя не нужно будет разбираться в системе подключения.

В дальнейшем замена нагревателя будет и вовсе простой. К тому же монтажные работы повысят умения в выполнении разных домашних работ.

Из недостатков самостоятельной установки водонагревателя можно отметить возможное возникновение проблем с подключением как к системе подачи воды, так и с энерго- или газообеспечением.

К тому же неправильность проведения работ может привести к тому, что система работать не будет.

Перед выполнением работ по монтажу водонагревателя следует учитывать несколько факторов.

Нужно сразу определиться с видом водонагревателя.

Электрический накопительный нагреватель, он же «бойлер» меньше потребляет электроэнергии, но он имеет довольно крупные габариты, поэтому следует сразу определиться имеется ли место под его установку.

Проточной же электрический водонагреватель значительно компактнее и место под него найти легче. Но он потребляет больше электроэнергии.

При выборе накопительного обогревателя сразу следует определиться, выдержит стена, на которой он будет располагаться, значительный вес.

Сразу же нужно поинтересоваться проводкой дома. Если она старая, то вряд ли выдержит большую нагрузку. Поэтому возможно потребуется замена электросети дома.

Вычислить, сможет ли проводка удерживать нагрузку, поможет сечение провода.

Так, чтобы проводка выдержала нагрузку, создаваемую бойлером в 2 кВт, требуется провод сечением не менее 2,5 мм. Если устанавливается проточной нагреватель, то проводка должна быть еще толще.

Системой подачи воды тоже следует поинтересоваться. Если при ее прокладке предусмотрели отдельные выводы для подключения – то это очень хорошо.

Если их нет, но система состоит из пластиковых труб, то произвести врезку выводов не так уж и сложно. Сложнее всего дела будут обстоять с металлическими трубами.

А вот если система водоснабжения уже устаревшая, то вполне возможно, что придется ее полностью менять

Также важно знать, как можно установить розетку в ванной комнате

Монтаж проточного водонагревателя

Первыми будут водонагреватели проточного типа. Эти нагреватели делятся на переносные и стационарные.

С переносными водонагревателями и вовсе проблем по установке не должно быть. Зачастую подача воды в них производится из душевого шланга с предварительно снятым распылителем.

Для установки достаточно выбрать место его расположения. Затем произвести замеры мест крепления. При этом нужно учитывать длину проводки, ее должно хватить до ближайшей розетки.

Далее в отмеченных местах нужно перфоратором просверлить отверстия в стене и вкрутить в них монтажные крюки.

После этого нагреватель повесить на крюки, подсоединить к входящему выводу шланг от душа и подключить к розетке.

На этом монтаж будет завершенным. Ниже представлены примеры работ.

Сложность установки стационарного проточного водонагревателя зависит в основном от системы водообеспечения дома.

Если в дом заходит только трубопровод с холодной водой, то монтаж будет проще, а если и с холодной и горячей – потребуются дополнительные работы.

Инфракрасные теплые полы электрические под ламинат и плитку на бетонный и деревянный пол, плюсы и минусы, как выбрать, монтаж своими руками

Рассмотрим первый случай.

Первым делом опять же потребуется определение места расположения нагревателя. Но здесь нужно ориентироваться на трубопровод с водой, нагреватель должен располагаться недалеко от него.

Далее производится закрепление прибора в выбранном месте. Процесс установки идентичен описанному.

Если в трубопроводе с водой имеется вывод с запорным краном для подключения, то обеспечить подачу воды будет несложно.

Достаточно присоединить гибкий шланг к запорному крану и к подающему выводу самого нагревателя.

Но следует побеспокоиться и о выводящем выходе нагревателя. К нему нужно тоже подсоединить гибкий шланг, а второй конец – к смесителю.

Если будет несколько точек забора воды, то потребуется прокладка пластиковых трубопроводов к ним, а после уже подсоединять шланг от нагревателя к этому трубопроводу.

Если же отдельного вывода в системе обеспечения нет, то придется его сделать.

Если трубы пластиковые, то из инструментов дополнительно нужен будет паяльник для пластиковых труб, ножницы для их резки, а из материалов – тройник и запорный кран.

Перед началом работ нужно перекрыть подачу воды в систему и слить ее остатки.

Затем произвести разрезание трубы в месте, наиболее близком к месту расположения прибора.

При помощи паяльника в место разреза впаять тройник, а уже к нему подсоединить кран. После произвести подсоединение шлангов к прибору.

Если трубы металлические, то для врезки нужна будет плашка для нарезания резьбы на трубах.

Последовательность работ та же, что и у пластиковых: труба разрезается, нарезается резьба на ее концах, вкручивается тройник, а на него – запорный кран.

После монтажа следует проверить герметичность всех соединений. Для этого подача воды включается и проверяются соединения на наличие течей.

Далее прибор включается в розетку и проверяется работоспособность системы.

Второй случай.

Если в дом заходит также трубопровод с горячей водой, то помимо подключения подачи на нагреватель от трубопровода с холодной водой, потребуется установка дополнительных двух запорных кранов и одного тройника.

Тройник врезается в трубопровод подачи горячей воды. Перед ним устанавливается первый кран, а второй – на выходе из нагревателя.

Таким образом будет обеспечиваться подключение и отключение горячей воды от разных источников.

При использовании горячей воды из централизованной подачи перекрываются краны на вводе и выводе в нагреватель.

Если же будет использоваться вода, нагретая прибором, то краны, ведущие на него, открываются, а кран, установленный перед тройником, врезанный в трубопровод с горячей водой перекрывается.

Такие разные приборы – накопительные и проточные

Водонагреватели (бойлеры), используемые в частных домах и квартирах многоэтажек, делят по источнику питания на электрические и газовые, по принципу функционирования – на накопительные и проточные. Агрегаты, работающие на газе, представляют собой обычную колонку. Ее подключение осуществляется к газовой магистрали. А вот электрические устройства работают от бытовой сети. Именно они интересуют потребителей, заинтересованных в наличии в своем жилище постоянного источника горячей воды.

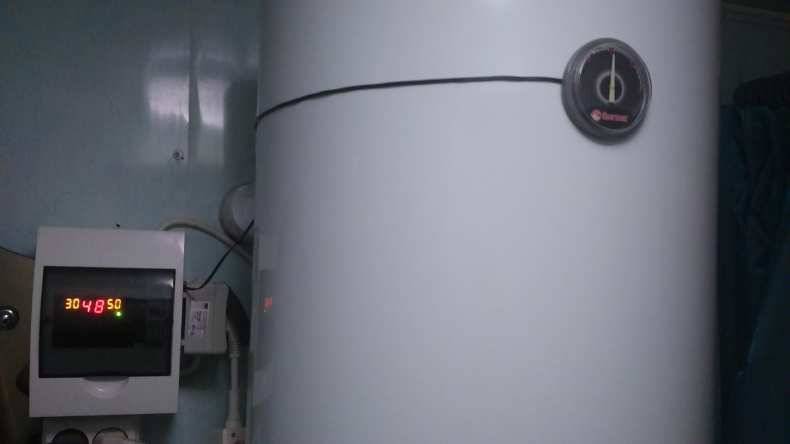

Бойлер в ванной комнате

Проточные электронагреватели располагают специальной емкостью – колбой, в которой смонтирован электрический элемент, предназначенный для подогрева воды. Устройства этого типа имеют компактные размеры. Их необходимо устанавливать на кран с водой. Главное достоинство проточного прибора – быстрый (по сути, мгновенный) нагрев жидкости, основной минус – повышенное потребление электроэнергии. Такие аппараты могут иметь нагревательные элементы (ТЭНы) мощностью от 3 до 27 кВт. Несложно понять, что электричества при эксплуатации они намотают немало. Для большинства потребителей подобная ситуация является неприемлемой.

Некоторые проточные приборы оснащаются не ТЭНами, а спиралями. Эти устройства потребляют еще больше киловатт (примерно на 15–20 %), но зато они более долговечные. Срок их эксплуатации ощутимо выше, чем у водонагревателей с ТЭНом. Специалисты дают один очень важный совет. Если в вашем жилище вода имеет высокую жесткость, покупайте и монтируйте бойлер со спиралью. В остальных ситуациях останавливайте выбор на устройствах с обычным нагревательным элементом.

Накопительные водонагреватели используют намного меньше электрической энергии, имеют доступную цену, считаются универсальными агрегатами. Их разрешается монтировать в любом жилище – и в дачном домике, и в квартире, и в загородном коттедже. Данные устройства снабжаются баком, в котором и происходит нагрев жидкости. Указанная емкость может иметь разный объем. Подогрев воды в ней требует некоторого времени (от 10–15 минут до нескольких часов, в зависимости от вместимости бака).

Недостаток накопительного бойлера – большие размеры. По этой причине его практически нереально установить в тесном пространстве либо в помещении с маленькой площадью. Зато воду, нагреваемую в баке, разрешается использовать одновременно из нескольких кранов. Достаточно установить основной водонапорный кран. А от него уже сделать разводку на кухонную мойку, в ванну, на умывальник в туалете.

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

• Первым делом необходимо установить стояки холодной и горячей воды.
• Подвести трубопроводы к уже установленному смесителю.
• Установить электрический водонагреватель.
• Подвести к нему трубы холодной и горячей воды.
• Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
• На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
• На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
• На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.
