Самостоятельная установка напольного газового котла

Особенности монтажа газового котла

Схема подключения газового котла начинается с выбора места для его установки. Причем это должно быть отдельное нежилое помещение, которое называется котельной. В котельной требуется оборудовать дымоход из трубы для отвода отработанных газов. Обязательный условием при установке газового котла является монтаж приточно-вытяжной вентиляции. Ее монтаж выполняется путем проделывания отверстия под потолком для выхода воздуха, а для его притока – внизу в 30 см от уровня пола.

Монтаж напольного газового котла предусматривает применение следующих инструментов:

1. Сварочный агрегат.
2. Дрель и сверла.
3. Набор ключей и отверток.
4. Строительный уровень.
5. Рулетка.

Установка

Установка напольного газового котла выполняется на ровную и прочную поверхность. В качестве прочной поверхности используется бетонная стяжка. Недопустимо выполнять установку агрегата на поверхности, которые воспламеняются: доска, ламинат и т.п.

Обустройство дымохода

После размещения агрегата, выполняется обустройство дымохода и последующая проверка наличия тяги. Для обустройства дымохода используются асбестоцементные или оцинкованные трубы. Оптимальный вариант – это использование коаксиальных дымоходов, которые представляют собой конструкцию «труба в трубе». Такие дымоходы уже утеплены, поэтому требуют только выполнения монтажа.

При обустройстве асбоцементного дымохода понадобится впоследствии его утеплить минеральной ватой с фольгой. В продаже имеются специальные утеплители для дымоходов. Когда дымоход будет готов, то можно выполнять присоединение котлоагрегата к системе отопления.

Подключение к системе отопления и водоснабжению

Подключение двухконтурного газового котла к отопительной системе отличается от одноконтурного. В случае с одноконтурным агрегатом происходит подключение только к системе отопления: отводящая труба и обратка. Второй контур – это горячая вода, которая расходуется на мытье посуды или принятие душа.

Какой контур подключать первоначально, не имеет значения. При подключении второго контура (горячего водоснабжения), нужно на входе в котел установить кран и фильтр грубой очистки. На выходе (откуда будет поступать горячая вода), монтируется кран, при открытии которого будет осуществляться подача воды. Соединение с водопроводом рекомендуется выполнять как можно ближе к водонапорной трубе, что позволит обеспечить высокое давление.

Монтаж первого контура предусматривает использование следующих изделий:

• Два вентиля с обратным клапаном;
• Группа безопасности при ее отсутствии в устройстве агрегата;
• Расширительный бак.

Схема подключения двухконтурного газового котла также проста, как и установка одноконтурного. Отличие лишь заключается при подключении настенного газового котла и парапетного. Все дополнительные устройства к настенному агрегату уже установлены внутри него, поэтому его подключение в систему отопления требует установку двух вентилей: на входе и выходе.

В случае с монтажом парапетного газового котла, который также может быть двухконтурным, понадобится отдельно устанавливать циркуляционный насос, размещаемый на трубе, являющейся обраткой, а также расширительный бачок и прочие дополнительные обвязки. Однако сделать это своими руками не составит большого труда, но только займет больше времени.

Подключение к газовой магистрали

Для подключения к газовой магистрали используется гибкий шланг. Можно использовать и стальную трубу, однако такой способ монтажа является менее удобным. Подающая труба обязательно оснащается краном или вентилем. После монтажа выполняется проверка на утечку газа.

Подключение к сети

Перед запуском агрегата его нужно подключить в сеть. Для этого используют бытовую сеть напряжением 220 Вольт. Как показывает практика, рекомендуется производить подключение газовых котлов с электроникой через стабилизаторы напряжения. Это позволит продлить срок службы агрегата, ведь при малейших перепадах напряжения происходит выход из строя электроники.

Отличия монтажа настенного и напольного котла

Различие монтажа настенных и напольных котлов заключается в их конструкциях и размерах. В первом случае агрегаты более легкие и при их установке особые требования предъявляются к подготовке стенового покрытия, аналогичных требованиям при подключении газовых колонок.

Стенка или перегородка, для размещения устройства, обязана быть крепкой, для того, чтобы выдерживать вес конструкции. Ее надо защитить огнеупорным стройматериалом, чтобы обеспечит теплоизоляцию от горячих поверхностей котла.

Агрегат закрепляют на расстоянии 5 см от стенового крепления и не менее 50 см от остальных стен и потолка. Расстояние до пола должно быть не меньше 80 см. Устанавливают конструкцию ровно, без перекосов, параллельно настилу пола.

Подключение напольного газового котла требует установки агрегата на крепкое основание, способное удержать его весовую нагрузку. Для чего выполняют бетонную стяжку или на пол помещается лист оцинковки. При установке котла на основание, проверяют, чтобы он располагался строго параллельно уровню пола.

Котел в интерьере тоже должен смотреться гармонично

Подсоединение к дымовентиляционной системе, линиям водоснабжения, отопления и электропитания при подключении напольного газового котла производится аналогично настенной модели, в соответствии с рекомендациями завода-изготовителя.

В обеих вариациях, накануне первого запуска, заполняют систему водой. Ее набирают очень медленно, чтобы удалить из отопительного контура все воздушные пробки.

Необходимо также не забывать, что установку любого котельного оборудования запрещено выполнять при отрицательных температурах. Допустимая температура для забора воздуха с улицы от 5 до 30 С.

Таким образом, можно подвести итог, что обвязку газового котла, несмотря на кажущуюся простоту, лучше выполнять специалистам, а при подключении к газовой магистрали – это обязательное условие, чтобы получить разрешение на эксплуатацию от газоснабжающей организации.

Нормы и правила установки навесного котла на газе

Строительные нормы и правила установки навесных газовых котлов, описаны в СНиП 31-02-2001. а также, поправках от 26.05.2004 и СП 42-101-2003. В указанных регламентирующих документах, описываются общие положения, связанные с расположением, требованиями пожарной и эксплуатационной безопасности.

Дополнительные указания, относительно проведения монтажных работ, содержатся в руководстве по установке, прилагаемом заводом изготовителем агрегата.

Прежде чем приступить к монтажу настенного котла отопления своими руками, потребуется выполнить несколько обязательных условий:

• Получить технические условия на установку. В газовой службе, должны проверить возможность подключения отопительного агрегата к центральной магистрали.
• Изготовить проект. Необходимость проекта для установки, существует в каждом случае, за исключением ситуаций, когда теплогенератор меняется на идентичный по мощности и модели.
• Сделать согласование – после изготовления проекта и получения технических условий, документы подаются на согласование в органы Газнадзора. Если все в порядке, выдается разрешение на установку.

После получения результатов согласования, можно приступать к монтажу настенного газового котла отопления своими руками. Чтобы работы прошли с наименьшими нарушениями, учитывают несколько действующих требований, связанных:

1. С высотой установки.
2. Требованиями пожарной безопасности.
3. Указания, относительно внутренней отделки котельной.

На какой высоте вешать газовый котел на стену

При установке настенного котла, нужно учитывать расстояния, указанные в СП 42-101-2003. В частности, в нормах прописано, что от основания пола до горелочного устройства, должно быть не менее 0,9 м, и не больше 1,2 м. Справедливости ради, стоит заметить, что требования относятся к проточным газовым водонагревателям, но, газовщики применяют эти нормы и к котлам.

Согласно указаниям, минимальное расстояние до пола от нижней части корпуса, не должно быть менее 80 см. При определении расположения котла, учитывают еще один параметр. Минимальная высота установки, определяется по расстоянию от дымоходного канала. Требования оговаривают, что котел необходимо опустить вниз, как минимум, на два диаметра дымоходной трубы. Как правило, теплогенератор устанавливают в пределах от 0,8 до 1,8 от уровня пола.

Пожарная безопасность при монтаже навесного котла

При установке настенного газового котла, предъявляются требования пожарной безопасности. Предусматриваются минимальные противопожарные разрывы:

• От поверхности стены, на которую монтируется агрегат не менее 10 см.
• От противоположной стены, не менее 40 см.

Правила пожарной безопасности указывают на необходимость установить термоизоляционный щит, на стене, под газовым котлом. При подключении дымохода и проведения трубы через кровлю, и межэтажные плиты перекрытия, предусматриваются противопожарные разрывы.

Между помещением, используемым под котельную и жилыми комнатами, устанавливается перегородка из негорючих материалов, с высокой степенью огнестойкости. При подключении к трубопроводу, используется гофрированная металлическая труба. Полностью резиновые шланги или защищенные металлической оплеткой, запрещены.

Как и чем отделать стены за газовым котлом

Согласно СП, обшить стену в котельной под котлом, можно асбестовой плитой, закрытой нержавеющей или оцинкованной сталью. Защитный экран, должен выступать по периметру котла, на 10 см. Допускается облицовка кирпичной или бетонной стены, керамической плиткой, либо штукатуркой.

Отдельно оговариваются требования к отделочным материалам, при установке настенного котла, используемым для потолка. Согласно существующим нормам, запрещается, при облицовке использовать пластик, оклеивать потолок обоями. Допускается монтаж гипсоволоконных или гипсокартонных плит, с последующим выравниванием штукатурными смесями и шпаклевкой, и окрашиванием водоэмульсионными красками.

В случае монтажа газового теплогенератора в деревянном доме, требования безопасности ужесточаются. При установке навесных котлов, стена закрывается базальтовым утеплителем, толщиной не менее 5 см. Сверху, закрывается листовой сталью.

Теплоизоляционный материал для установки котла на деревянную стену, обязательно выбирают среди негорючих материалов, с термоустойчивостью и способностью выдерживать нагрев свыше 1000°С. Для работ, оптимально подходит базальтовая (не минеральная) вата.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

• Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
• Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
• Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
• Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

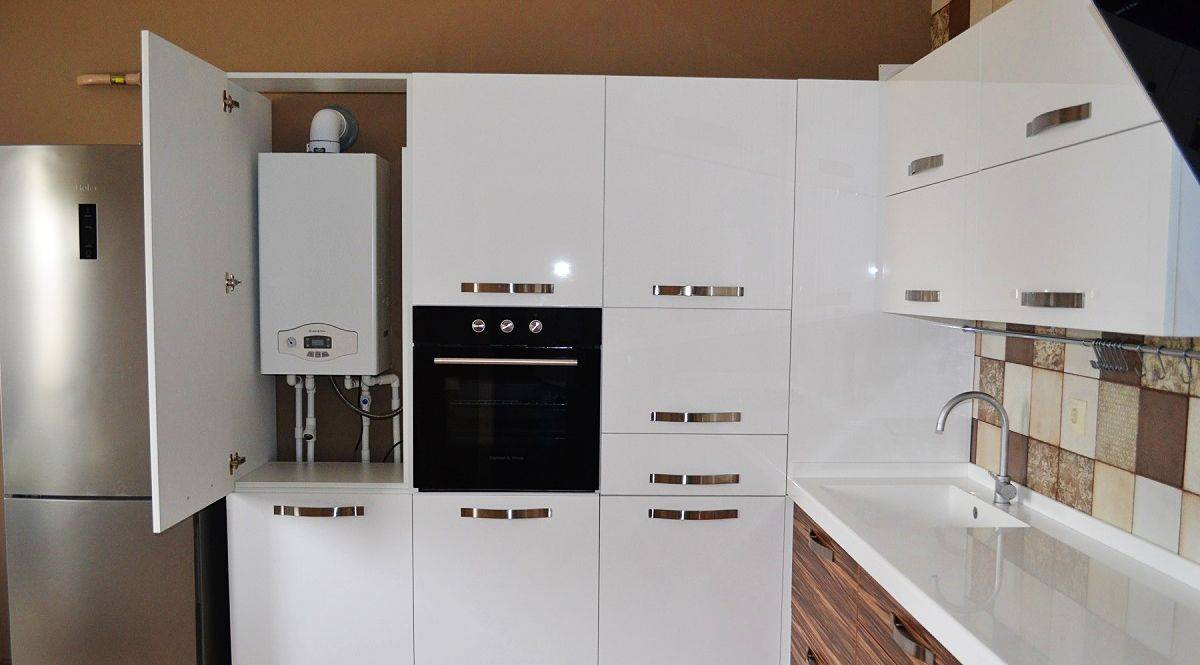

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

• Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
• Пространство под котлом должно быть свободным.
• На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
• В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

• Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
• В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
• Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

• Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
• Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
• Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Нормативы установки газового котла на кухне

Если кухня выбрана в качестве площадки для установки газового отопительного или водонагревательного оборудования мощностью не более 60 кВт, помещение должно соответствовать нескольким требованиям:

• Суммарный объем помещения для установки газового котла должен превышать 15 м3, и еще по одному кубометру добавляется на каждый киловатт мощности котла;
• Высота помещения должна превышать 2,5 м;
• Вентиляционная система должна обеспечивать вытяжку в трехкратном объеме от размеров помещения;
• Приток воздуха через вентиляционную систему тоже должен в три раза превышать объем помещения, причем в эту величину не закладывается часть воздуха, расходуемая на процесс горения;
• Помещение под газовый котел обязательно должно иметь окно с форточкой (площадь окна подбирается в зависимости от толщины стекла);
• Дверь помещения должна располагаться не вплотную к полу, а на таком расстоянии, чтобы суммарная площадь зазора превышала 0,025 м2.

Существует дополнительное правило, не отмеченное в стандартах, но требующее выполнения – газовое отопительное оборудование можно устанавливать только в тех помещениях, в которых есть дверь. Несоблюдение этого правила (впрочем, как и всех остальных) всегда приводит к отказу от ввода котла в эксплуатацию.

Оборудование при закрытой системе с принудительной циркуляцией

Когда отопительная система не сообщается с окружающим воздухом и работает под давлением, такие контуры бывают только закрытыми.

Для обвязки котла в таком случае требуется следующее оборудование:

• насос 100-200 ватт, который следует установить на подачу;
• расширительный бак мембранного типа, чтобы обеспечить теплоносителю дополнительный объём при расширении;
• предохранительный клапан для сброса теплоносителя, в случае превышения допустимого давления;
• автоматический воздухоотводчик, который поможет появившейся воздушной пробке самостоятельно покинуть систему, чтобы теплоноситель беспрепятственно циркулировал по контуру;
• манометр — для контроля давления.

Это обязательные элементы. Так же в схему могут включаться следующие опции:

• фильтр для газового агрегата;
• фильтр на входе в теплообменник для защиты от мусора;
• теплоаккумулятор, который выгодно ставить в паре с твердотопливными или электрическими котлами для экономии энергоресурсов.

Пожарная безопасность

Территория топочной должна содержаться в чистоте, внутри помещения должно иметься достаточное искусственное освещение, чтобы хорошо осветить рабочие и общественные места. В таких помещениях запрещается хранение любых огнеопасных материалов. При замерзании труб отогревать их разрешается только паром или горячей водой. Применение открытого пламени запрещено.

Особые требования предъявляются к эксплуатации и содержанию дымовентиляционных систем, они должны проверяться и чистится с периодичностью:

• Ежегодно в августе – очистка дымовых каналов от сажевых загрязнений, проверка тяги.
• Ежеквартально — очистка кирпичных дымоходов.
• Ежегодно осматривают на целостность вентиляционных каналов.

Входные двери топочной должны открываться наружу. Окна — обязаны иметь легко удаляемые пакеты. На входе газопровода в топочной устанавливают защитный электромагнитный клапан, пожарную сигнализацию и датчики загазованности помещений.

Безопасность в процессе эксплуатации

Чтобы в процессе эксплуатации агрегата не столкнуться с опасными для здоровья ситуациями нужно учесть несколько моментов:

1. В котле должен быть достаточный приток воздуха. Так как его дефицит приводит к недостаточной сгораемости топлива. Результатом такого явления становится образование угарного газа, который несет существенную опасность для здоровья человека.
2. Не менее рискованная ситуация может возникнуть в том случае, если горелка самопроизвольно затухнет. Это может быть спровоцировано погасанием запальника, падением давления газа ниже допустимой нормы, отсутствием тяги в дымоходе, вследствие чего происходит поступление газа в жилище. В такой ситуации необходимо перекрыть подачу газа к горелке.
3. Многие газовые агрегаты оснащены датчиком контроля наличия пламени, устройством для отключения котла в случае отсутствия электропитания. Также котлы нередко оборудованы датчиком контроля тяги и устройством, которое блокирует аппарат в случае отключения газа.

Важно! Если газовый котел успешно прошел проверку, его можно запускать в эксплуатацию. Но делать это нужно в присутствии специалистов-газовщиков

Если пренебречь этим условием и осуществить запуск оборудования самостоятельно, в дальнейшем разрешение соответствующих органов вы не получите.
Помимо этого, если вы своими силами устанавливали газовый котел, подключали его к системам водоснабжения, газоснабжения, отопления – присутствие квалифицированных специалистов необходимо для вашей безопасности. Всегда нужно помнить о том, что обращение с газом не терпит недоработок.

Видео-инструкция о запуске газового котла представлена ниже:

Дымоходы и вентиляция

Существующие государственные нормы по размещению газовых котлов в частном секторе предусматривают требования по безопасной организации воздухообмена, например, вентсистема обязана бесперебойно обеспечить троекратное обновление воздушной среды в течение одного часа, в противном случае работа агрегата будет остановлена из-за дефицита кислорода при приготовлении газовоздушной смеси. Недостаточный воздухообмен становится причиной образования большого количества угарного газа, опасного для окружающих.

В помещении устанавливают принудительную вентиляцию, обеспечивающую подачу чистого воздуха, и удаляющую угарный газ. Приточный короб обустраивается напротив агрегата, как можно ближе к проему входной двери. Внутренний диаметр газохода должен равняться выходному дымовому патрубка котла и быть не менее 110.0 мм.

Первые 5 м в газоходе на выходе из котла выполняются из термостойкого металла, далее используют другие термо- и химически стойкие материалы. Согласно требованиям СЭС в жилых помещениях запрещается применение материалов с содержанием асбеста.

Технические требования к оборудованию

Обвязка системы трубопроводов котла также регламентируется:

1. Устанавливают баки на основания и фиксируют с помощью анкерных болтов.
2. При наличии двух циркуляционных насосов – один размещается на обратной линии между котлоагрегатом и разделителем, а второй — на подающей после разделительной колонки.
3. На подающей линии горячего теплоносителя из котла устанавливают предохранительный сбросной клапан для защиты оборудования от превышения давления.
4. Дренажную линию для аварийного слива из котла запрещено подключать к пластиковой канализации.
5. Для автоматической подпитки греющего контура на водопроводе устанавливается регулятор подпитки.
6. Газовые трубы монтируются только из металла.
7. Установка газового счетчика на котле обязательна.
8. Котельное оборудование должно быть хорошо заземлено, качество заземления должно проверяться ежегодно специализированной организацией.
9. В котельной в обязательном порядке устанавливается газоанализатор, предупреждающий об утечке газа. В случае опасности он передает сигнал на автоматический клапан-отсекатель для аварийного прекращения подачи газа.

Нюансы и требования к пристраиваемым помещениям для котла

Полное соблюдение государственных норм и требований к помещению для размещения газового котла поможет владельцу, уйти от штрафов, надзорных органов, но и предупредить возникновения взрывоопасных ситуаций при эксплуатации. При размещении котельной в подвалах или цокольных помещениях обязывает собственников устанавливать дверь в таком помещении с отдельным выходом на улицу.

При размещении газового котла в подвале необходимо установить дверь с отдельным выходом

Установка газового котлоагрегата в пристройке, предписывает расположить его у стены дома, не имеющей остекления. Требованиями СНиП 41-01-2003 и МДС 41-2.2000 установлено минимальное расстояние такого агрегата до окна — не менее 4 м. Производитель газового оборудования для котельных схем позаботился и указал точные схемы установки котла для разных видов помещений. Такая информация в обязательном порядке передается пользователю с паспортом и инструкцией по эксплуатации.

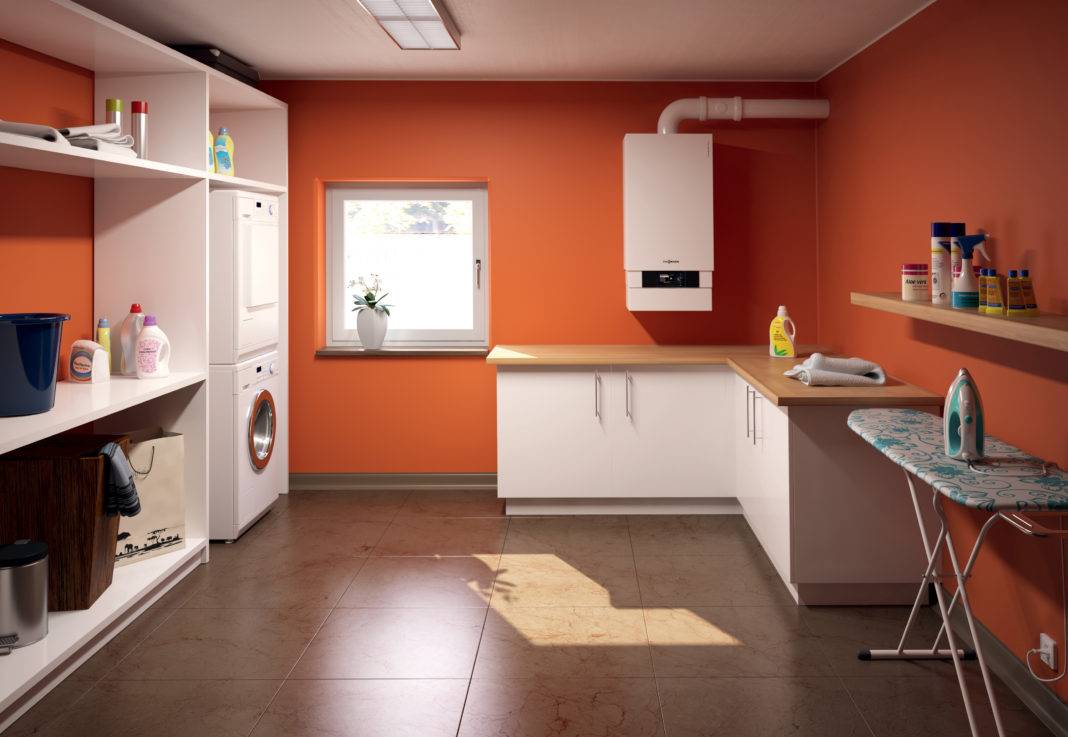

Требования к помещению для установки газового котла в частном доме

В соответствии с нормативами СНиП 42-01 и МДС 41.2-2000, помещение, в котором устанавливается газовый котел, должно соответствовать таким минимальным параметрам:

• площадь помещения – более 4 квадратных метров;
• высота потолка – не менее 2,5 м;
• объем помещения – не менее 15 м3 (при размещении на кухне существуют отличия, описанные ниже);
• наличие двери с шириной дверного проема не менее 800 мм, согласно пожарной безопасности дверь должна открываться наружу;
• наличие под дверью зазора не менее 20 мм;
• наличие естественного освещения (через окно) из расчета 0,03 м2 площади остекления на каждый 1 м3 объема помещения (например, для комнаты объемом 15 м3 площадь остекления – 0,03*15 = 0,45 м2);
• наличие в котельной вентиляции из расчета – вытяжка в объеме 3-х кратного воздухообмена в час, приток воздуха – объем вытяжки + воздух необходимый для сгорания газа (если котел с открытой камерой сгорания. При наличии закрытой камеры сгорания воздух для горения забирается не с помещения, а через коаксиальный дымоход);
• стены, ограждающие помещение от соседних, должны иметь предел огнестойкости не менее 0,75 ч (REI 45) или быть покрыты конструкцией с таким же пределом огнестойкости, предел распространения огня должен быть равен нулю (негорючие материалы);
• пол в помещении – горизонтально ровный, из негорючего материала.

Актуальные нормы для установки котла на кухне

Согласно МДС 41.2-2000 на кухне разрешается устанавливать котлы мощностью до 60 кВт. Работники газовой службы часто могут ссылаться на другие нормативы, где указана максимальная допустимая мощность 35 кВт, поэтому перед установкой котла мощностью 35÷60 кВт проконсультируйтесь с местной газовой службой. Учитывается только мощность отопительного оборудования, другие газовые приборы в расчет не берутся. В остальном, помимо вышеперечисленных требований к отдельному помещению, при размещении на кухне существуют некоторые отличия:

• минимальный объем помещения – не менее 15 м3 + 0,2 м3 на каждый 1 кВт мощности котлоагрегата (например, при установки котла мощностью 24 кВт объем помещения равен 15+0,2*24 = 19,8 м3);
• окно должно быть открываемым или оснащаться форточкой;
• наличие необходимого для притока воздуха зазора в нижней части двери сечением не менее 0,025 м2 (Сечение = Ширина*Высоту).

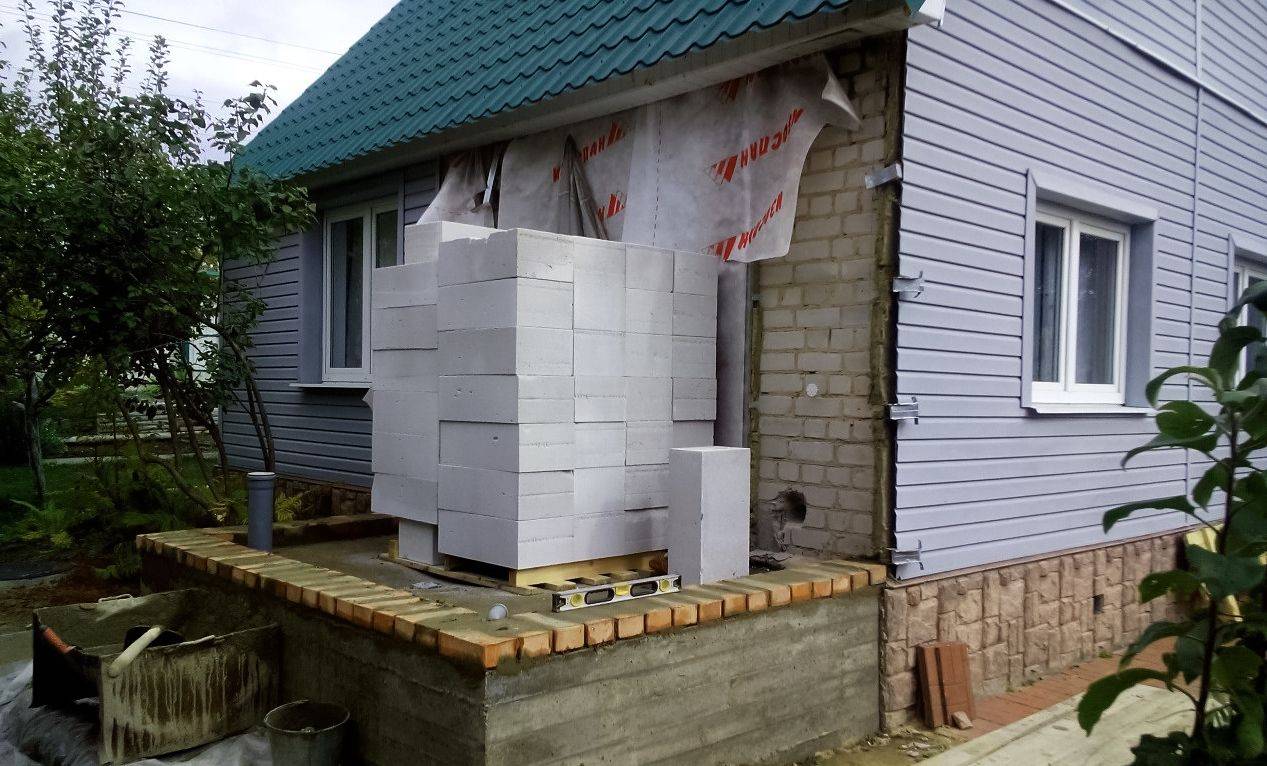

Правильная организация пристройки под котельную

Если выделить отдельное помещение под котельную невозможно, а устанавливать котел на кухне не хочется, котельную просто пристраивают к внешней стене дома. Также пристройки актуальны в деревянных домах, когда после обеспечения стен огнеупорной конструкцией, размеры комнаты не будут соответствовать минимальным нормам. К пристройке применяются те же требования, что и для стандартных помещений под котельную, но с некоторыми дополнениями:

• • пристройка должна быть официально оформлена, без регистрации газовая служба попросту не допустит подключения;
  • пристраивается котельная к глухой стене, на расстоянии не менее 1 метра до ближайших окон и дверей;
  • стены пристройки не должны быть связаны со стеной дома;
  • стены пристройки и стена самого дома должны соответствовать пределу огнестойкости не менее 0,75 ч (REI 45).
