Основные неисправности газовых котлов различных типов

Более редкие технические причины, почему газовый котел часто включается и выключается

Низкое давление в газовой магистрали

Ни для кого не секрет, что отечественные газовые магистрали могут допускать перебои или снижение давления газа. В случае перебоя горелка просто тухнет, в более дорогих котлах, автоматика тушит пламя как только оно в виду низкого давления подачи газа опускается до критического уровня, при котором возможно прогорание горелки. Если проблема носит временный характер, возможно дело именно в этом.

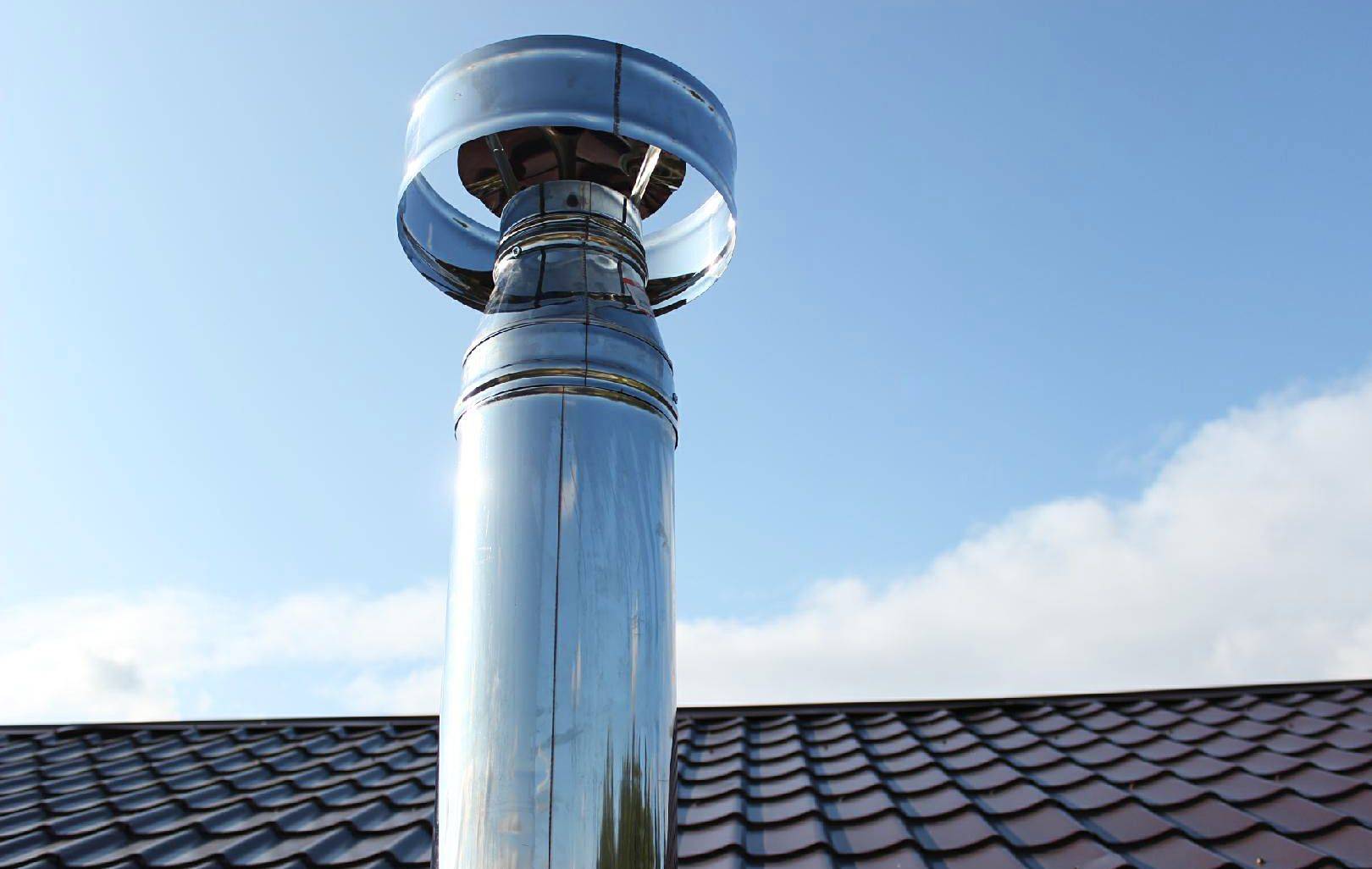

Засорение или обледенение дымохода

Для стандартных дымоходов, при отсутствии регулярного обслуживания, характерно засорение сажей, пылью с улицы, частицами строительного мусора. Отсутствие тяги может привести к характерной цикличной работе котла, достаточно очистить дымоход самостоятельно или обратиться в коммунальную службу.

Обмерзание коаксильного (бокового) дымохода также может привести к ограничению тяги турбированных и атмосферных котлов. Продукты сгорания в виде паров образуют конденсат, который оседает на дымоходе. При сильных морозах, свыше -15°C, это способствует критическому обледенению, влияющему на тягу. Если продвинутые модели с функцией самодиагностики информируют хозяина соответствующей ошибкой, то более простые модели циклически включаются и сразу выключаются.

Решение довольно простое – сбить обледенение и очистить дымоход. Для предотвращения проблемы стоит установить специальную конструкцию дымохода против обледенения.

Обратная тяга

Возникает, когда расчет высоты или сечения дымохода неправильный. Также часто случается при сильных порывах ветра в котлах с горизонтальным газоходом. При задувании пламени обратной тягой, газ-контроль котла в целях безопасности отключает горелку, после чего зажигает ее снова.


Что делать, если газовый котел задувает при сильном ветре

Перепады или сбои при подаче напряжения

Крайней причиной неправильной работы котла могут быть перепады или перерывы в подаче напряжения (соответственно, если котел энергозависимый). В первом случае, при отсутствии стабилизатора напряжения , некоторые модели газовых котлов могут прерывать работу и запускаться заново, если это предусмотрено – на экран выводится соответствующая ошибка.

Аналогичная ситуация случается при кратковременном обрыве электропитания, что характерно в наших условиях и совсем не редкость. Избежать проблемы поможет установка и подключение ИБП (источника бесперебойного питания), которые еще некоторое время после отключения электроснабжения сможет обеспечивать неизменную работу котла.

Котёл навьен ошибка 10

Данная ошибка связана с системой дымоудаления газового котла. Продукты сгорания обязательно должны удаляться, для этого в котлах предусмотрен вентилятор. Для контроля работы вентилятора и определения наличия допустимой тяги для работы котла используется дифференциальное реле, которое соединяется с турбиной двумя пластиковыми трубками. Когда вентилятор работает, создается разряжение, реле замыкается, и котел нормально функционирует.

Причинами ошибки 10 может являться засорение дымохода, наличие обратной тяги или неправильное соединение датчика контроля воздушного давления с вентилятором. Для последнего случая необходимо проверить, что трубочка желтого цвета подсоединяется к нижней части вентилятора, а прозрачная – к верхней и сами трубочки не имеют повреждений, деформации или конденсата внутри.

Повышенное сопротивление в дымоходе может происходить вследствие прямых порывов ветра или засорения дымохода (гнездо птиц или паутина, зимой – обмерзание). Правильно, место выведения дымохода предусматривать учитывать направление ветров конкретного региона еще на этапе проектирования и дымоход не должен выводиться на подветренную сторону дома.

Мы остановились на самых частых сбоях в работе котлов навьен, но на самом деле кодов ошибок существенно больше. Способы проверки и устранения неполадок – это тема отдельной статьи. Для удобства приведем сводную таблицу кодов с кратким описанием:

Как — то я писал здесь о про этот котел. Следом за проблемой с высокой температурой батарей, которую пока не решил, появилась следующая. Во время работы ГВС котел самопроизвольно выключается и тут же включается. За 10 минут работы примерно раз 5 может глюкануть. Вызывал мастера — промыли теплообменник, поменял местами датчики температуры контуров — безрезультатно. Мастер пожал плечами и вынес предположение в неполадке платы. Еще заметил, если поставить температуру повыше, то выключается гораздо реже, либо вовсе не выключается. В чем дело?

Котел навьен ошибка 03

В газовых котлах наличие пламени на горелке проверяется специальным датчиком — электродом ионизации. Логика работы агрегата заключается в непрерывной проверке наличия пламени после открытия газового клапана. Симптомы появления ошибки 03 на котлах навьен можно условно разделить на две группы:

безуспешные попытки розжига (пламя не появляется)

розжиг происходит, но пламя тухнет

В случае, когда розжиг не происходит, нужно проверить:

давление газа на входе и выходе газового клапана (может осуществить только квалифицированный специалист с помощью специального оборудования – дифференциального манометра)

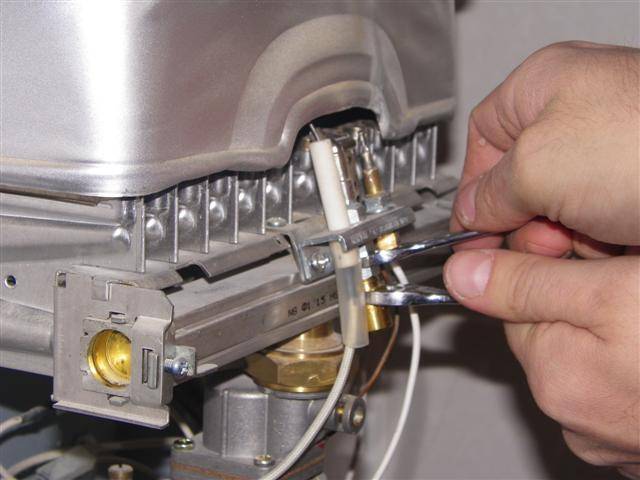

состояние электродов розжига (соответствие зазора норме производителя, загрязненность электродов). Норма расстояния между электродами составляет 3.5-4.5 мм.

целостность изоляции провода питания электрода (визуально можно убедится в том, что пробой искры происходит именно на корпус газовой горелки, а не где-либо еще)

правильная настройка мощности котла на DIP-переключателе (справедливо при наличии проблемы во время первого запуска котла или после замены электронной платы)

наличие напряжения на трансформаторе розжига

Ошибка 03 на котле Navien будет также появляться при нестабильном горении (прерывистое пламя) или в случае, если блоку управления не удается определить наличие пламени. В этом случае необходимо убедиться в надежности соединения электрода ионизации с платой управления, проверить заземление котла и отсутствие загрязнений на электроде. Нестабильность горения может быть обусловлена еще увеличением скорости работы вентилятора, поэтому необходимо убедится, что шланг желтого цвета, идущий от турбины к датчику APS, надежно присоединен и не имеет повреждений.

Если в ходе проверок не удалось нормализовать работу котла, вероятнее потребуется диагностика платы котла, ремонт или замена. Рекомендуем посмотреть видео, в котором один из пользователей имитирует ошибку 03 на котле навьен:

Ремонт настенных и турбированных агрегатов

Современные изделия имеют сложную конструкцию, они оборудованы электроникой и системой безопасности. Даже в таких экземплярах можно самостоятельно ликвидировать незначительные проблемы.

Для обнаружения неисправностей нужно изучить инструкцию по использованию прибора. В технической документации прописываются коды ошибок, появляющиеся на дисплее агрегата. Теплогенератор не работает по следующим признакам:

  1. Не подсвечиваются световые индикаторы, отопитель не включается;
  2. Не осуществляется автоматический розжиг при включенном аппарате, в котором горят дисплей и сетевой уведомитель;
  3. Происходит потухание после запуска основной горелки.

Работая с газовыми котлами, необходимо помнить, что это оборудование повышенного риска

В таких ситуациях сразу проверяется подача напряжения, если оно подается к прибору, требуется приступать к последующим пунктам ремонта. Изначально откручивается передняя панель устройства, снимается лицевая крышка. Остальные манипуляции производятся пошагово:

  • проверяется блок предохранителей, если присутствует неисправный элемент, он заменяется на новую деталь;
  • при запуске оборудования начинается рабочий процесс;
  • если изделие включилось и снова прекратило работу, тогда нужно обратиться за помощью к мастеру, поскольку данную неполадку устранить без профессиональных знаний невозможно.

Ликвидировать другие признаки выхода из строя аппарата возможно при описании кода ошибки. С такими поломками можно разобраться самостоятельно:

  1. Забитый грязевик легко прочищается после отключения генератора из электрической сети и перекрытия кранов;
  2. Заклинивание ротора или появление завоздушенности влияет на работу циркуляционного насоса. Устраняются эти причины при помощи откручивания большого винта для выпускания воздуха и проворачивания отверткой ротора. При полном просыхании детали монтируются на место;
  3. Низкое давление на манометре без протечек в самой системе ликвидируется подкачиванием воздуха в расширительный бак;
  4. При низком давлении за счет протечки следует устранить неисправный участок и добавить воду в отопительную систему.

Незначительные поломки быстро устраняются собственными усилиями, при этом нет необходимости вызывать мастера, чья работа требует дополнительных финансовых затрат.

Посмотрите видео об основных причинах отключения газового котла

Причины затухания турбированных газовых котлов с закрытой камерой сгорания

Турбированные модели газовых котлов имеют дополнительное оснащение, поэтому кроме вышеупомянутых проблем с ними могут быть и другие трудности:

  • образование наледи внутри и снаружи дымохода;
  • неисправность встроенного воздухонагнетателя.

Обледенение колпака или труб дымохода

Если газовый котел гаснет преимущественно в морозы, то возможно створ его дымохода перекрывает ледяной массой. Происходит такое по двум причинам:

  • скапливание конденсата на стенках воздуховода;
  • налипание снега на внешнюю часть дымохода.

Первая ситуация характерна для конвекционных котлов, обычно, с коаксиальным дымоходом. В них раскалённые отходящие газы, при охлаждении уже на улице, образуют конденсат, который оседает в трубах. Поэтому, когда термостат по достижении заданной температуры выключает нагрев, вся эта влага замерзает. Со временем формируются пробки, перекрывающие доступ к воздуху.

Как правило, проблему можно определить визуально: поверхность патрубка начинает мокнуть, а стена на уровне наледи покрывается инеем с внешней стороны.

Просто сбить наледь получается не всегда, поэтому стоит заранее купить одноразовую строительную горелку с баллончиком, чтобы с её помощью можно было разморозить воздуховод. Когда он прогреется, котёл будет снова готов к работе, но чтобы такое больше не повторялось – трубы рекомендуется утеплить.

Вторая ситуация возникает при установке коаксиальной трубы или колпаков карнизного типа: желание защитить дымоход от осадков понятно, но использовать их для газового оборудования, как уже упоминалось ранее – крайне нежелательно. Вместо них рекомендуется ставить на оголовье открытые сужающиеся насадки.

Неисправность вентилятора или турбины

Когда внезапно тухнет запальник в агрегате со встроенным нагнетателем, следует прислушаться к его работе: система турбонадува или вентилятор должны издавать размеренный гул, поэтому если появляются посторонние шумы (скрип, треск, свист) или звук исходит с перерывами – стоит задуматься об их неисправности.

Если они перестают издавать какие-либо звуки – поломка очевидна: при этом автоматика не даёт открывать защитный клапан и запальник вообще не загорается.

Вышедшее из строя оборудование можно попробовать починить, но, как показывает практика, оно плохо поддаётся ремонту. В любом случае работу должны выполнять только специалисты, ведь без необходимых навыков все манипуляции с нагнетателем сопряжены с высоким риском попадания угарного газа в помещение.

Ускоренный износ деталей

Его причиной является частое тактование котла. Под тактованием понимают включение и отключение агрегата в зависимости от работы теплосети. То есть оно является циклом, в течение которого котел включается, нагревает антифриз, отключается и ждет, пока теплоноситель в батареях остынет, чтобы потом по команде автоматики снова включиться и заполнить систему теплой жидкостью.

В тактовании котла, которого вообще не задувает, нет ничего плохого. Оно зависит от того, насколько быстро охлаждается отопительная система. Если теплоноситель остывает в ней за короткое время, тактование является очень частым. Понятно, что постоянное включение/отключение котла приводит к износу запальника и других узлов, которые нужны для того, чтобы зажечь газ. Через некоторое время запальник или иной узел ломается ранее положенных сроков и происходит аварийная остановка котла.

Чтобы избежать ускоренного износа запальника, а также других узлов, надо делать тактование котла меньшим. Чаще всего это делается двумя способами:

  1. Монтаж модулируемой горелки с хорошим запальником. Ее мощность должна колебаться в больших пределах (4-20 кВт). Способ является частичной мерой уменьшения тактования.
  2. Использование теплоаккумулятора.

Потери тепла не соответствует мощности котла

Постоянная работа котла может быть связана с недостаточной мощностью устройства. Теплоноситель, пройдя по трубам, возвращается, а к этому времени, вода не успела нагреться из-за недостаточной мощности. Поэтому газовый котел не выключается. Мощность котла выбирается исходя из ряда ключевых параметров:

  • площадь отапливаемых помещений и этажность строения;
  • особенности климата региона;
  • материалы, из которых построен дом, качество теплоизоляционных материалов, качество заделки швов, утепления окон, количество камер оконных профилей и т.д.
  • количества и объема всех установленных в системе отопительных приборов и трубных контуров, дополнительных буферных емкостей, разделителей;
  • уровень температуры, который необходимо поддерживать.

Расчет мощности котла лучше всего доверить профессионалу или использовать специальные формулы или онлайн калькуляторы, позволяющие максимально точно с учетом всех параметров определить главную характеристику котла.

Часто для расчета мощности используют простую формулу, которая определяется как 1 киловатт мощности на 10 кв. м. обогреваемого помещения. При этом используется несколько поправочных коэффициентов, учитывающих климатические условия, степень теплоизоляции дома и другие параметры

Помимо выбора самого котла, важно правильно подобрать остальные компоненты системы, трубы с соответствующим сечением для обеспечения необходимой пропускной способности

Неправильная установка циркуляционного насоса

Естественная циркуляция теплоносителя не всегда эффективна, поэтому владельцы принимают решение об установке циркуляционного насоса. Особенно большое значение он имеет, если требуется обогрев двухэтажного дома. Приборы принуждают воду правильно циркулировать по системе отопления, обеспечивая его правильную работу.

Монтаж насоса должен проводиться по всем правилам. Их нарушение может привести к сбоям в системе, что и станет причиной, почему часто включается газовый котёл отопления.

Для монтажа циркуляционного насоса нужно выбрать такое место в системе, где всегда было бы избыточное гидравлическое давление.

Нарушение целостности механизма причина частого срабатывания котла

Неполадки турбированной техники закрытого типа

Иногда бывает при установке нового бездымоходного аппарата периодическое затухание пламени. В таком случае нужно провести проверку узлов и деталей. Неполадка выявляется по следующим факторам:

розжиг запальника сопровождается периодическим затуханием — это свидетельствует о выходе из строя термопары, влияющей на сработку клапана. Она производится в виде медной трубки с биметаллической деталью на конце. При соприкосновении различных металлов происходит нарастание напряжения до 20-45 Вт. Эта проблема удерживает газовый клапан в открытом состоянии. Термопару необходимо заменить на новую, ремонту она не подлежит;

Датчик тяги размещен на выходе продуктов горения

  • поломка или засорение датчика тяги — плоская деталь объединяется с топливным клапаном. При смыкании ведущих контактов и разжигании горелки происходит возгорание — это указывает на потребность замены датчика. Окислившиеся участки контактов можно зачистить наждачной бумагой с мелкими абразивами;
  • при неисправности циркуляционного насоса нужно провести полную диагностику узла и его замену;
  • желтое пламя связано с тем, что жиклер засорился. Прочищать его можно, если есть опыт работы с газовыми приборами.

Большинство из причин можно устранять своими руками, однако, на это потребуются некоторые знания и достаточно много времени.

Слабое давление газа

Уровень давления топлива в газовой магистрали претерпевает значительные изменения в разное время года. С наступлением зимы к централизованному газопроводу подключается, как правило, максимальное количество пользователей, поэтому показатели давления в системе снижаются до минимума. В этом случае горелка без модуляции продолжает функционировать, но эксплуатация устройства заметно сокращается. Сегодня применяются различные варианты модуляции пламени:

  • гидравлического типа – прямая взаимосвязь между расходом и постоянной температурой;
  • электронного типа – опосредованная взаимосвязь на основе температурного датчика;
  • ионизационного типа – ток в замыкаемой цепи с сигналом на блок управления.

При низком давлении газа котел может выключаться и снова включаться из-за того, что система не прогрета. Но чаще всего сегодня газовые котлы просто уходят в состояния ошибки и не работают до тех пор, пока вы ее не сбросите.

Почему в доме холодно?

Случается, что люди жалуются, что у них плохо работает отопление. Агрегат вроде бы исправно включается, а батареи холодные. Естественно, это существенно снижает уровень комфорта. Попробуем разобраться, почему батареи не греют при работающем котле. Чаще всего, причины того, что батареи в комнатах холодные, следующие:

  • образовался засор в теплообменнике;
  • неисправен трехходовой клапан.

Нужно сказать, что причины того, что отопление в доме плохое и батареи не греют, не всегда связаны с котлом. Причиной отсутствия нормальной циркуляции может стать наличие воздушных пробок в системе.

Поэтому батареи при установке обязательно снабжаются кранами Маевского и перед запуском отопительного агрегата необходимо сбросить воздух, который может находиться в системе.

Часто причиной того, что отопление в доме работает плохо, является обыкновенная накипь. Она оседает в трубках теплообменника, сужая их просвет и снижая теплопроводность. Поэтому в качестве теплоносителя лучше использовать не водопроводную, а специально умягченную воду.

Если же на отопление котел работает плохо, а горячая вода исправно поступает в водопровод (речь идет о двухконтурном агрегате), то причина неисправности, скорее всего, в трехходовом клапане.

Котел не включается

Если котел вовсе не включается, то среди причин этого могут быть:

  • Неполадки в горелке;

  • Недостаточность давления газа в магистрали;

  • Закрытый по ошибке вентиль;

  • Отсутствие напряжения в электросети.

Что делать в такой ситуации? Сначала необходимо проверить наличие электричества и поступление газового топлива. Если все питание имеется, то надо смотреть горелку котла – исправна она или нет. При выявлении неисправности ее можно лишь заменить на новую. Копаться в запальнике с целью его ремонта не рекомендуется, этим вопросом должен заниматься мастер.

Падение давления газа может быть обусловлено проблемами на уличном газопроводе либо на трубе в коттедже. В первом случае надо обращаться к газовикам, это их сфера. А вот внутридомовой трубопровод, как и вся система отопления частного дома, – в зоне ответственности хозяина жилища. При этом если есть утечка голубого топлива в здании, то ее можно учуять собственным носом. В трубы с магистральным метаном специально добавляют присадки с резким малоприятным запахом.

Проблема может быть обусловлена падением давления в центральной магистрали

Что делать, когда возникла неисправность?

Потребителям газа следует понимать то, что они не в праве, а обязаны выполнять ремонт своего внутридомового или внутриквартирного оборудования. Причем своевременно и качественно.

А поскольку, частое выключение котла потенциально является неисправностью, то игнорировать указанное требование законодательства нельзя. Так как за такое, согласно ст. 9.23 КоАП грозит штраф.

Ремонт любого газового оборудования процедура ответственная, так как существенно влияет на безопасность. Поэтому не следует переоценивать свои возможности или пытаться экономить, рискуя жизнями и здоровьем находящихся рядом людей, включая родных и близких

Размер, которого составляет 1-2 тыс. рублей. А, если вдруг ситуация, по вине пользователя, станет опасной для жизни и здоровья людей или произойдет авария, тогда придется расстаться с 10-30 тыс. рублей (ст. 9.23 КоАП).

Проще и надежнее обратиться в газовую компанию с которой подписан договор. И все риски лягут на их плечи. Как и ответственность за своевременность и качество выполнения ремонта. А за нарушения компания понесет ответственность согласно ст. 9.23 КоАП. Где сказано о том, что штрафные санкции могут достичь внушительных 200 тыс. рублей

Следует помнить и о том, что не следует брать ответственность на себя, пытаясь устранить причину включений/выключений самостоятельно. Особенно на фоне того, что проблемы с неработоспособностью оборудования должны решать специалисты компаний с которыми у потребителя газа подписан договор. А за игнорирование такого правила грозят дополнительные санкции в размере, составляющем 1-2 тыс. рублей – это также прописано в ст. 9.23 КоАП.

Любое повторное нарушение указанных выше норм станет причиной для наказания в виде штрафа, размер которого составит 2-5 тыс. Основание для этого соответствующая норма в указанной выше статье КоАП.

Виды газовых котлов

По типу установки котлы делятся на агрегаты настенные и напольные.

Напольные газовые котлы характеризуются большей мощностью, а значит возможностью отапливать большие площади помещений, большими сроками службы, связанными с тем, что теплообменники для таких теплогенераторов изготавливаются из стали или чугуна. Для напольных котлов требуется отдельное помещение – топочная.

Напольный газовый котел

Настенные котлоагрегаты более компактны и имеют меньший вес, что позволяет устанавливать их на стены помещений. Этот вид генераторов тепла характеризуется ограничением по мощности, меньшим сроком службы, повышенными требованиями к качеству очистки теплоносителя и подогреваемой воды. Неисправности газового котла могут быть различными в зависимости от типа установки.

Настенный газовый котел

По конструкции котлы подразделяются на одноконтурные, используемые только в целях отопления помещений, и двухконтурные, предназначенные, кроме отопления, для подогрева горячей воды.

По типу удаления продуктов сгорания теплогенераторы оснащаются системами с естественной или принудительной тягой. В первом случае агрегаты подключаются к традиционному дымоходу, который выводится на крышу здания, и отработанные газы выбрасываются за счет естественной тяги. Чтобы ее обеспечить, вентиляционные каналы устраиваются по определенным правилам. Одно из них – верхний уровень дымовой трубы должен быть расположен выше конька крыши не менее чем на 500 мм, или на одном уровне с ним при определенных расстояниях от конька. Причиной того, почему задувает газовый котел, может быть невыполнение этих условий. Котельные агрегаты с естественной тягой оборудуются открытыми камерами сгорания или атмосферными горелками, воздух для горелки при этом забирается изнутри помещения.

Во втором случае котлы оснащаются коаксиальным дымоходом, представляющим собой конструкцию «труба в трубе», которая выводится наружу через стену помещения. По внешней трубе с улицы поступает необходимый для поддержки горения воздух, по внутренней трубе выводятся продукты сгорания. В котлоагрегатах с принудительной тягой устанавливаются закрытые камеры сгорания.

Традиционная и коаксиальная системы удаления газов

И, наконец, по способу обеспечения циркуляции теплоносителя котлоагрегаты делятся на энергозависимые и энергонезависимые. В энергозависимых котлах имеются циркуляционные насосы, работающие от электросети исоздающие давление в отопительной системе. Кроме того, энергозависимые котлы оснащаются сложной автоматикой, контролирующей и поддерживающей установленные режимы работы, в том числе электронной системой розжига. Энергонезависимые теплогенераторы не требуют подключения к электрическим сетям, а движение теплоносителя происходит за счет естественных перепадов давления в результате его нагрева. Розжиг энергонезависимых котлов может производиться с помощью пьезоэлемента, нажатием кнопки.
