Обратный клапан для канализации: устройство, правила установки, подробные инструкции с фото и видео

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

  • вид трубопровода канализации в частном доме;
  • номинальный уровень давления в стояке;
  • габариты механизма клапана фановой трубы;
  • способ монтажа;
  • материал аэрационного клапана и уровень его прочности;
  • вид аэратора (мембранный, антивакуумный и др.);
  • возможность плавной регулировки прибора при возникновении поломки;
  • механизм работы клапана;
  • наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

  • на основной стояк;
  • на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

  • автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
  • антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
  • комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

  • мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
  • цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
  • рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

У вас установлен аэратор Да 9.09%

Нет 90.91% Проголосовало: 11

Мне нравится1Не нравится

Заглушки для перекрытия локального отвода ↑

Чтобы отключить от системы водоотвода квартирную канализацию, используют механические и надувные затворы. Такими устройствами пользуются коммунальные службы, когда необходимо полностью перекрыть отвод из квартиры должника или заблокировать локальный участок для ремонта без доступа в квартиру.

В качестве запорной арматуры на общих стояках устанавливают задвижки для канализационных ПВХ или пластиковых труб. Устройства позволяют за секунду перекрыть трубу.

Механические устройства для блокировки отвода и установка пневматических заглушек ↑

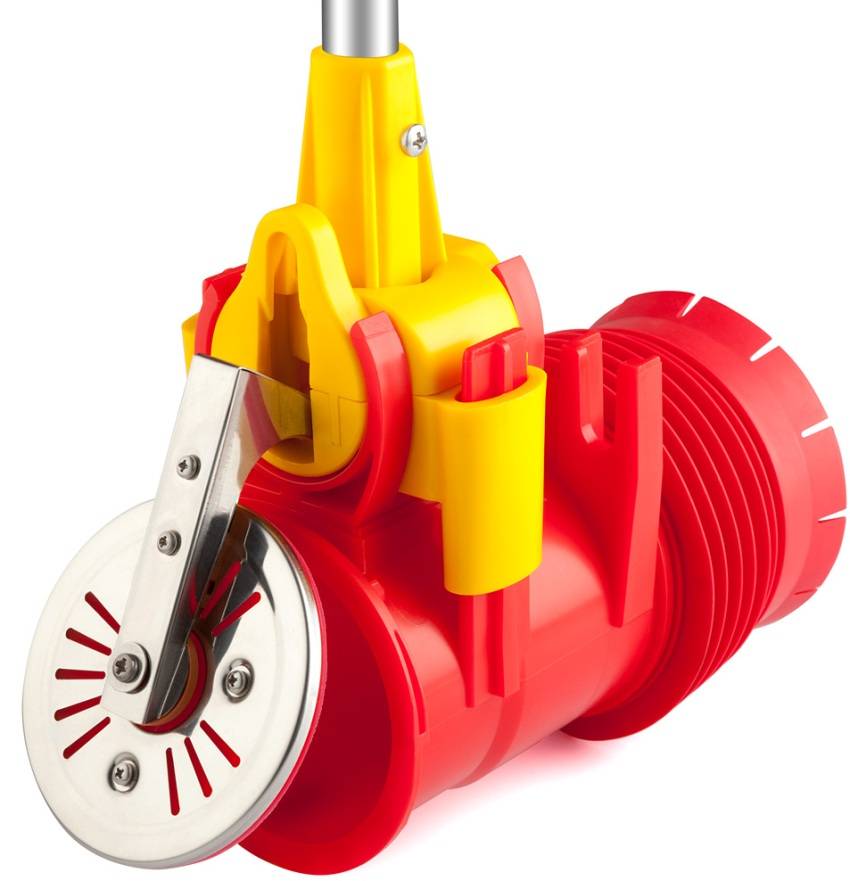

Заглушки для дистанционного перекрытия представляют собой комплект, который состоит из блокиратора, выполненного в виде сетки, надувного шара, лепесткового клапана; троса для спуска, насоса; камеры для определения места установки, монитора контроля.

Резиновые надувные затворы полностью перекрывают отвод. Преимущества пневмозаглушек – в отсутствии необходимости подбирать клапан точно по внутреннему диаметру. При накачивании воздухом шар заполняет просвет.

Сетчатый затвор перекрывает только отвод плотных масс, что делает невозможным использование санузла. Вода и стоки без твердых частиц проходят через металлическую или пластиковую сетку свободно. Вместо сетки также устанавливают механические пластинчатые затворы.

Схема установки – стандартна. Доступ к месту монтажа можно получить только через общую вентиляционную шахту, которая в большинстве домов расположена на крыше.

Перед установкой клапана в стояк опускают камеру для определения глубины монтажа. После этого внутрь трубы опускают под видеоконтролем трос с заглушкой. На нужной глубине фиксируют блокиратор – накачивают шар или разжимают лепестки механической задвижки.

Принцип действия

Обратный клапан для подключения стиральной машины к канализации ничем не отличается от всех устройств такого типа. Принцип его действия основан на отсечке движения воды в одну сторону и свободном ее проходе в другую. Рабочим органом клапана является шарик или специальная кулиса, способные смещаться в одну сторону для прохода потока. Под давлением струи воды они открывают проход, но, при воздействии с обратной стороны, сечение трубки перекрывается.

Рекомендуется устанавливать обратный клапан для канализации для стиральной машины с первых дней эксплуатации. Стоки остаются в шланге, особенно если используется удлинитель. Во время заполнения машины водой грязь попадает в барабан, что ухудшает качество стирки. Кроме того, опасность самослива или других нежелательных эффектов появляется не со временем, она есть всегда. Даже новая машинка, только что купленная и включенная в первый раз, при неправильном расположении сливного шланга подвергается опасности.

Необходимо иметь в виду, что клапан отличается ограниченным сроком службы. Подвижные детали конструкции понемногу покрываются слоем известковых отложений. Герметичность падает, способность открываться до нужного положения уменьшается. Если не обращать внимания на состояние устройства, через некоторое время оно попросту прекратит функционировать. Поэтому, надо своевременно менять клапан, чтобы не оказаться в неприятной ситуации. Машинка выполнит весь цикл стирки и начнет слив отработанной вода, но клапан не откроется. Помпа будет работать без остановки, пока не перегорит. Если в этот момент никого не окажется дома, чтобы вовремя обнаружить проблему и хотя бы остановить процесс, машину придется ремонтировать.

Разновидности и производители

Необходимо правильно подбирать клапан для канализации для стиральной машины, поскольку механика слива у разных производителей имеет свою специфику. Кроме того, некоторые фирмы устанавливают внутренний клапан на свои изделия, исключая возможность появления опасных эффектов. При покупке машинки, до первого ее запуска, надо уточнить этот момент, чтобы приобрести клапан, если он нужен. Различают несколько видов обратных клапанов:

  • моечный;
  • неразборный;
  • сегментный;
  • врезной;
  • пристенный.

Моечный клапан подключается к сифону кухонной мойки, куда часто выводят шланг. Неразборный рекомендуется использовать только для регионов с мягкой водопроводной водой. Но и в этом случае он прослужит 2-3 года максимум. Его преимуществом можно назвать только низкую цену.

Сегментная конструкция хорошо разбирается, что позволяет периодически очищать устройство от наслоений и накипи. Это значительно увеличивает срок службы устройства.

Врезной обратный клапан для канализации стиральной машины устанавливается в разрыв выпускного шланга. Для этого устройство оснащено двумя патрубками с обоих концов. Шланг разрезают и вставляют клапан, стараясь не перепутать направление стока воды. Если допустить ошибку, он начнет работать наоборот, что недопустимо.

Пристенный клапан устанавливается в стационарном положении. Он крепится к стене на облицовочную плитку, а шланг подключается к патрубку в нижней части устройства. Такие модели выглядят весьма привлекательно, они изготавливаются из хромированного металла и могут периодически прочищаться. Недостатком этого вида является необходимость сравнительно сложного монтажа, а также — высокая цена.

Выбирая нужную модель, рекомендуется в первую очередь рассматривать продукцию известных производителей:

  • Siroflex (Италия);
  • Alcaplast (Чехия);
  • Merloni (Италия);
  • McALPINE (Шотландия);
  • АниПласт (Россия).

Кроме того, надо внимательно изучить инструкцию, в которой могут иметься прямые указания на необходимую конструкцию и модель клапана.

Популярные производители обратных клапанов для канализации

С лучшей стороны себя зарекомендовала компания «Хемкор Северо-Запад». Это надежный производитель широкого ассортимента продукции, предназначенной для канализационных систем частных и общественных объектов.

При изготовлении обратных клапанов компания Capricorn применяет полиэтилен высокого качества

Обратные клапаны ведущей компании изготавливаются с использованием инновационной техники, лучших сортов металла, что обеспечивает высокое качество продукции с надлежащим уровнем надежности и долговечности. Цена обратного клапана на канализацию 110 мм составляет в среднем 700-900 руб.

Пользуется большим спросом запорная арматура немецкого производителя VIEGA. Компания выпускает широкий ассортимент обратных клапанов разных типов конструкции. Изделия преимущественно производятся из высококачественного полипропилена с высоким порогом рабочего давления и температуры. Поэтому запорные клапаны могут использоваться не только для самотечной, но и для напорной канализационной сети. Стоимость продукции стартует от 1500 руб.

Не меньшей популярностью на отечественном рынке пользуется запорная арматура польского бренда Capricorn. Фирма предлагает обратные клапаны лепесткового и подъемного типа. Для изготовления изделий применяется полиэтилен высокого качества, что обеспечивает устройству надежность и долговечность. Приобрести обратный клапан на трубу канализации 110 мм можно за 1000 руб.

Немецкий производитель VIEGA выпускает широкий ассортимент обратных клапанов разных типов

Установка обратного клапана на канализационной сети является залогом нормальной и бесперебойной работы системы. Это исключит возникновение аварийной ситуации в случае обратного течения фекальных масс при засоре коллектора.

Правила установки обратного клапана для канализации

Обратные клапаны, оснащенные пружинным запорным элементом, могут монтироваться в любом положении на трубопроводе. Приспособления, не имеющие пружин, должны располагаться исключительно вертикально.

Место установки подбирается из расчета удобного доступа к приспособлению, которое не должно воспринимать нагрузок на кручение, изгиб, сжатие или растяжение от присоединенных труб. Положение клапана выбирается исходя из указанного на нем направления движения потока, поскольку устройство работает на пропуск стока лишь в одну сторону.

Существует два варианты защиты помещения от подтопления сточными водами. Первый предполагает установку одного обратного клапана для канализации 110 мм на основную трубу и используется преимущественно для квартир многоэтажного дома. При втором варианте монтаж приспособлений осуществляется для каждого источника слива, что характерно для частного сектора.

Обратные клапаны, оснащенные пружинами, могут размещаться как вертикально, так и горизонтально

Для проведения монтажа понадобятся рулетка, пакля и герметик. Первым делом выполняется отключение водоснабжения стояка при помощи задвижки на вводе. Это необходимо производить для исключения вероятности несанкционированного поступления воды в контур канализационной системы.

После выбора места установки на трубопроводе вырезается участок трубы, размер которого должен соответствовать длине клапана. Обратный клапан ПВХ монтируется посредством одевания на свободные края труб раструба и герметизации уплотнительными резинками. Для большей надежности стыковые соединения предварительно обрабатываются герметиком.

Чугунную модель устанавливают с помощью болтов, стягивающих монтажные пластины, и уплотняющих резинок. Если выбирается модель с раструбами, она монтируется традиционно с использованием пакли и путем заливки шва силиконом. После завершения работ водоснабжение возобновляется. Обратный клапан для напорной канализации устанавливается по такому же принципу.

Перед тем как устанавливать клапан необходимо перекрыть водоснабжение в квартире

Последовательность установки вакуумного клапана для канализации

Клапан крепится исключительно в вертикальном положении на канализацию. Необходимо, чтобы он располагался в месте, которое находится выше точки подключения сантехнических приборов. Помещение должно быть хорошо вентилируемое, где обеспечен свободный доступ к обслуживанию приспособления. В квартире данное устройство монтируется в санузле, а в частном доме ‒ на чердаке. Оно располагается после обратного клапана для унитаза или другого сантехнического приспособления.

После выбора места установки следует отключить водоснабжение. Далее разрезается канализационная труба, выполняется зачистка заусениц на ней. На место разреза монтируется тройник. Центральное отверстие изделия выступает гнездом для вакуумного клапана. Большинство моделей приспособлений характеризуются раструбным вариантом соединения.

Вакуумные обратные клапаны монтируются только в вертикальном положении

При помощи резиновых манжет, смазанных силиконом, выполняется соединение всех элементов системы. Надежность герметизации стыков обеспечивается благодаря кольцам. На новой канализационной сети следует предусмотреть фасонные вставки. После окончания всех работ водоснабжение возобновляется.

Скрытый монтаж клапана предполагает использование специальных моделей устройств. В случае пребывания стояка в штрабе или защитном коробе выполняется вентиляционное отверстие по габаритам сетки аэратора. Корпус клапана следует утопить в стену. Крепежный элемент необходимо подогнать таким образом, чтобы наружная поверхность располагалась со стеной заподлицо. Видимой остается только решетка, которая фиксируется при помощи саморезов.

Обратный клапан является важным и необходимым элементом канализационной сети, который препятствует затоплению помещения сточными водами в случае засора системы. Выбор модели зависит от места установки, материала и диаметра труб. Благодаря простой конструкции можно легко смонтировать обратный клапан для канализации своими руками, соблюдая определенный порядок действий.

Виды и конструкции

В продаже имеется несколько видов обратных клапанов, предотвращающих затопление помещений сточными водами. Они подразделяются по:

  • конструктивным особенностям — поворотные лепестковые, подъёмные, шаровые, межфланцевые;
  • материалу изготовления корпусных деталей — стальные, чугунные, пластиковые;
  • размеру входного и выходного отверстия.

Для блокировки неприятного запаха из труб и стабилизации давления воздуха в системе используются воздушные заслонки. Их устанавливают в домах, где отсутствует фановая труба, и размещают в самой высокой точке системы в вертикальном положении или на высоте (h1) не менее 35 см от трапа.

Поворотные лепестковые

Рабочим органом клапанов этого типа является подпружиненная мембрана (тарелка). Она имеет форму круглого лепестка, из-за которой прибор и получил своё название.  Если поток сточных вод движется к выходу в направлении к канализационному стояку, то мембрана поворачивается, одновременно перемещаясь в верхнюю часть корпуса, и открывает проходное отверстие. При движении водного потока в обратную сторону, она прижимается к ободку в полости корпуса, закрывая плотно и герметично проходное отверстие.

В верхней части корпуса прибора имеется съёмная крышка для возможности оперативной чистки внутренних стенок и механизмов.

Межфланцевый

Этот вид запорных устройств имеет небольшие габариты. Корпус выполнен в форме полого цилиндра, внутри которого находится поворотный затвор. Он может иметь форму небольшого диска, который в одном месте прикреплён пружиной к стенке корпуса или состоять из двух створок, прикреплённых к стержню, проходящему через центр прибора.

Наличие уплотнений на корпусе клапана позволяет выполнять установку устройства без использования дополнительных прокладок. Прибор может размещаться на вертикальных и горизонтальных участках трубопроводов.

Подъемный

Эта модель обратного клапана названа так по способу срабатывания запорного элемента, так как при движении стоков от приборов сантехники в систему водоотвода запор совершает подъём вверх. Происходит это под действием сжимающей пружины, на которую давят сточные воды. Прекращение движения стоков в «правильную» сторону приводит к разжиманию пружины и запиранию прохода. При поступлении жидких отходов с обратной стороны проход только плотнее запирается вследствие нелинейной формы корпуса.

Шаровый

Прибор с запирающим элементом в форме шара, который при течении стоков в нужном направлении перемещается в специальное углубление внутри корпуса, открывая проходное отверстие. Когда течение прекращается, он возвращается на место и перекрывает сечение. При движении сточных вод в обратную сторону осуществляет блокировку просвета трубы.

Но основную часть обратного потока он сможет остановить и уж точно предотвратит массовое затопление.
