Установка охранно-пожарной сигнализации: особенности монтажа

Нормативные акты, регулирующие проектирование и монтаж пожарной сигнализации

Проектирование, установка и обслуживание автоматической пожарной сигнализация (АПС) и охранно-пожарной сигнализации (ОПС) регламентируется множеством государственных отраслевых и ведомственных нормативных актов.

ФОТО: fireman.clubДаже бытовая система пожарной сигнализации имеет довольно сложную разветвлённую структуру и подчиняется строгим нормативам, регламентирующим установку оборудования

Из наиболее важных руководящих документов целесообразно отметить следующие:

Государственные стандарты и законодательные акты: ГОСТ 26342-84 — перечень и основные характеристики технических средств АПС/ОПС; Федеральный закон РФ ФЗ-123 от 22 июля 2008 года — технический регламент на проектирование и установку ОПС.
Проектирование пожарной сигнализации: НПБ 110-03 — для зданий и сооружений уже сданных в эксплуатацию до 1 мая 2009 года; СП 5.13130.2009 — для проектируемых, строящихся, проходящих капремонт или реконструкцию; ГОСТ 2.701-2008 — требования к проектной документации.
Монтаж АПС: ГОСТ 26342-84 — типы, размеры и основные технические характеристики оборудования ОПС; НПБ 58-97 — требования к установке и испытанию адресных систем пожарной сигнализации; РД 78.145-93 — монтаж и приёмка работ АПС/ОПС.

Фотоэлектрический метод

На сегодняшний день наиболее часто применяется именно фотоэлектрический способ контроля. В таком случае приборы контроля пламени, в данном случае это фотодатчики, фиксируют степень видимого и невидимого излучения пламени. Другими словами, аппаратура фиксирует оптические свойства.

Что касается самих приборов, то они реагируют на изменение интенсивности поступаемого потока света, которое выделяет пламя. Датчики контроля пламени, в данном случае фотодатчики, будут отличаться друг от друга по такому параметру, как длина волны, получаемой от пламени

Очень важно учитывать данное свойство при выборе прибора, так как характеристика спектрального типа пламени сильно отличается в зависимости от того, какой тип топлива сжигается в топке. Во время сгорания топлива существует три спектра, в котором формируется излучение – это инфракрасный, ультрафиолетовый и видимый. Длина волны может быть от 0,8 до 800 мкм, если говорить об инфракрасном излучении

Видимая же волна может быть от 0,4 до 0,8 мкм. Что касается ультрафиолетового излучения, то в данном случае волна может иметь длину 0,28 – 0,04 мкм. Естественно, что в зависимости от выбранного спектра, фотодатчики также бывают инфракрасными, ультрафиолетовыми или датчиками светимости

Длина волны может быть от 0,8 до 800 мкм, если говорить об инфракрасном излучении. Видимая же волна может быть от 0,4 до 0,8 мкм. Что касается ультрафиолетового излучения, то в данном случае волна может иметь длину 0,28 – 0,04 мкм. Естественно, что в зависимости от выбранного спектра, фотодатчики также бывают инфракрасными, ультрафиолетовыми или датчиками светимости.

Однако у них есть серьезный недостаток, который кроется в том, что у приборов слишком низкий параметр селективности. Это особенно заметно, если котел обладает тремя или более горелками. В таком случае велик шанс возникновения ошибочного сигнала, что может привести к аварийным последствиям.

Надежность

Главным требованием заказчика к монтажным организациям, устанавливающим охранную и пожарную сигнализацию, является обеспечение надежности работы. Добиться поставленной цели можно при неукоснительном выполнении технологии установки, согласно:

разработанной на объект специальной документации;
рабочим чертежам;
материалам, одобренными проектировщиками.

Производимые монтажные операции при установке сигнализации должны стопроцентно соответствовать нормативам СНиП 1.02.01-85 (Строительные Нормы и Правила).

Если объекты, на которых ведутся монтажные работы, впоследствии будут переданы коллективам вневедомственной охраны, то сметы согласовываются с отделами внутренних дел.

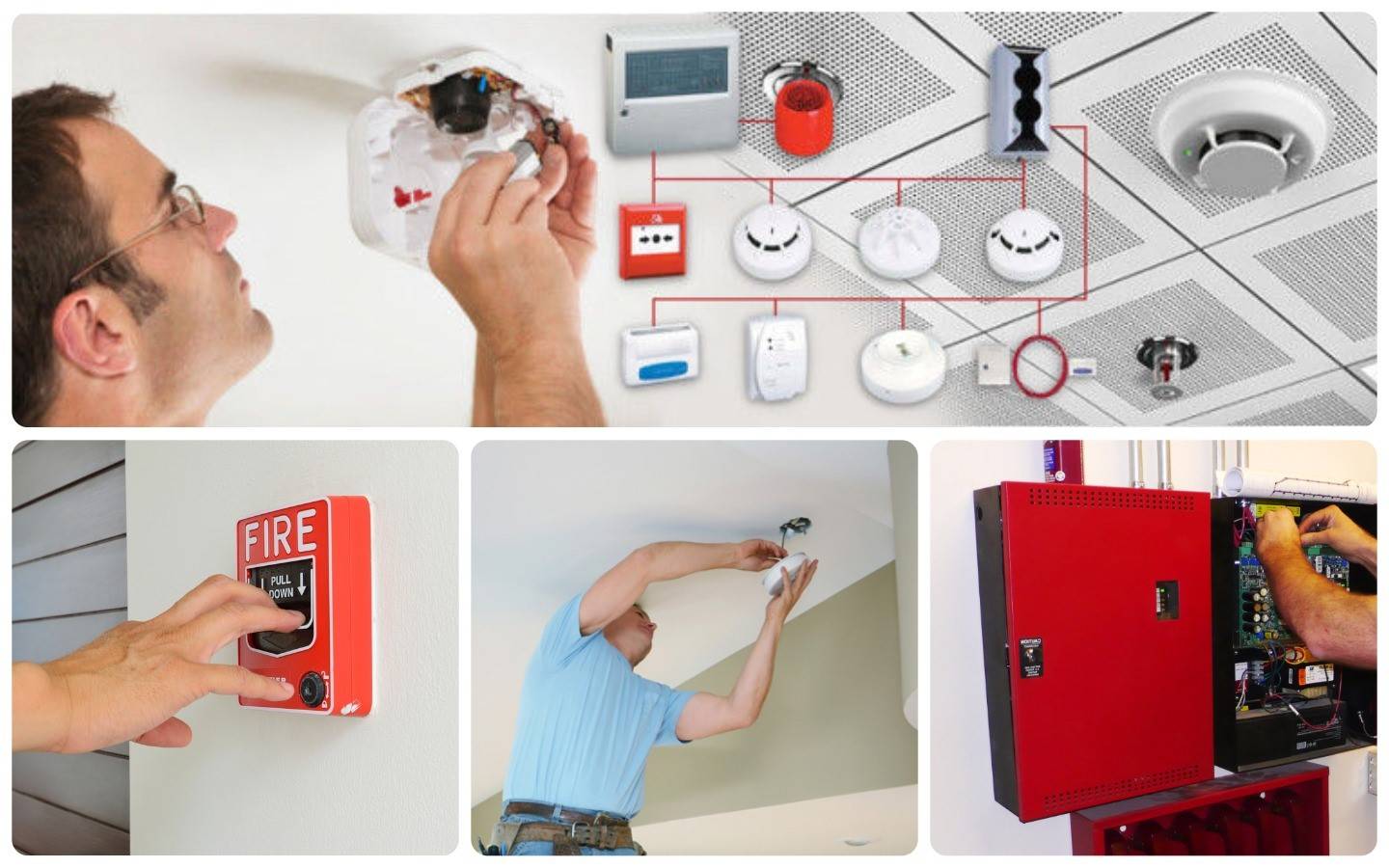

НОРМЫ МОНТАЖА И ПРАВИЛА УСТАНОВКИ АВТОМАТИЧЕСКОЙ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

В соответствии с нормативами для каждого помещения предусмотрено наличие не менее двух пожарных извещателей. Конкретное количество зависит от площади и назначения сооружения. Иногда допускается установка одного устройства, но для этого необходимо выполнить ряд требований технического и нормативного характера.

Это может привести к тому, что экономия на оборудовании становится нецелесообразной.

Точечные пожарные извещатели.

Устанавливаются под межэтажными перекрытиями (кроме датчиков пламени). Если нет технической возможности, к примеру, установлены натяжные потолки, то допускается установка на стенах, колоннах или других несущих конструкциях сооружений. Если помещение имеет большую площадь, допускается установка точечных извещателей на натянутых тросах.

При этом устройства должны иметь устойчивое положение, а расстояние от плоскости декоративно-отделочного материала перекрытия до нижней части прибора не должно превышать 300 мм.

Если извещатель устанавливается на потолке, расстояние до стены должно быть не менее 100 мм. Если установка выполняется на стене или колонне, допустимое расстояние до потолка варьируется в пределах 100-300 мм., а до угла стен, независимо от того внутренний он или внешний, не менее 100 мм.

При монтаже дымовых точечных извещателей необходимо учитывать расположение вентиляционных отверстий и направление воздушных потоков в помещении.

Тепловые детекторы, в соответствии с требованиями, должны устанавливаться в каждой технологической нише огражденной строительными конструкциями шириной не менее 0,75м.

При этом извещатели, которые могут быть подвержены механическим воздействием, должны быть оборудованы защитными конструкциями:

решетками;
колпаками;
коробами,

но лишь в том случае если эти приспособления не будут нарушать нормальную работу чувствительных сенсоров.

При установке точечных тепловых извещателей необходимо полностью исключить возможность влияния конвекционных тепловых потоков на устройство.

Линейные дымовые детекторы устанавливаются на стены, колонны или другие вертикальные несущие конструкции, предотвращающие возможность сильной вибрации. Монтаж должен быть выполнен таким образом, чтобы ось излучения находилась на расстоянии не менее 100 мм от потолка.

В зону действия не должны попадать передвижные конструкции окон и дверей. Желательно, чтобы оптическая ось сканирующего луча проходила через один или несколько воздушных потоков.

Ручные пожарные извещатели.

Даже несмотря на полную автоматизацию процессов выявления очага возгорания и оповещения о нём оператора нормативы предписывают необходимость установки ручных устройств оповещения в каждом помещении.

Эти устройства устанавливаются на стене около выхода из помещения на высоте 1,5 м от уровня пола. Их монтаж должен быть выполнен таким образом, чтобы в будущем устройство не закрывала мебель, и оно было расположено в хорошо освещённом месте.

Приемно-контрольные приборы.

В соответствии с правилами монтажа пожарной сигнализации ПКП с небольшой информационной емкостью до 5 шлейфов должны устанавливаться на высоте не менее 2,2 м. в помещениях общего назначения. Если монтаж производится в специально выделенном помещении, то прибор устанавливается на произвольной высоте, удобной для его обслуживания без применения специальных средств; лестниц, стремянок и т.п.

При монтаже ПКП в местах доступных для посторонних (магазины, торговые залы и т.п.), то для предотвращения несанкционированного доступа прибор располагается в металлическом запираемом шкафу.

Приборы средней и большой информационной емкости в обязательном порядке устанавливаются в специально выделенных помещениях. На столе, специальной несущей конструкции или на стене на расстоянии не менее 1м. от пола.

Запрещается размещение ПКП в следующих местах:

шкафах из сгораемых материалов;
помещениях с постоянной высокой влажностью, насыщенных парами кислот (аккумуляторные) или агрессивных газов;
помещениях с высоким уровнем взрывоопасности;
на расстоянии до 1м от систем отопления.

3 Виды пожарных извещателей

Есть три основных способа понять, что начался пожар: зафиксировать поднявшуюся температуру, появление дыма или вспышку яркого света. Существуют и другие алгоритмы работы, но эти факторы используются чаще всего. Основываясь на этом параметре, пожарные датчики делятся на четыре типа:

дымовые извещатели — обнаруживают начало распространения дыма;
тепловые — фиксируют нагрев помещения;
датчики пламени — следят за выделением электромагнитных волн как в видимом спектре, так и в инфракрасном и ультрафиолетовом;
комбинированные устройства — срабатывают на появление и тепла, и дыма, а иногда и яркого света.

Обучение пожарно-техническому минимуму в организации по программам ПТМ

правила эксплуатации технических средства систем безопасности;
правила обращения с техническими средствами;
правила поведения в условиях чрезвычайной ситуации.

Эта мера так же является средством поддержания оборудования в рабочем состоянии, поскольку техника используется человеком. Неумелая эксплуатация может вывести ее из строя, и в ответственный момент — при проникновении в здание злоумышленников или возгорании, оборудование не сможет своевременно предупредить о ЧП

Так, ежемесячный инструктаж поддержит внимание сотрудников к этому вопросу на должном уровне. Сведения об обучении персонала так же нужно фиксировать в журнале учета

Составление задания

Проектирование систем пожарной сигнализации начинается с составления технического задания установки. По сравнению с охранной сигнализацией, здесь могут применяться разные виды блокировки. Вопросы проектирования, обслуживания, монтажа регламентируются нормативной документацией.

Проектирование пожарной сигнализации включает несколько важных моментов:

Обеспечение средств для пожарной безопасности, которые состоят из установки, системы управления, уведомления о возгорании.
Подготовка документации, в которой обозначается тип установки, правила ее использования.
Объект, на котором будет пожарная система, оборудуется функцией оповещения. Она делится на несколько видов.
Выбор варианта оповещения.
Определение технических особенностей.

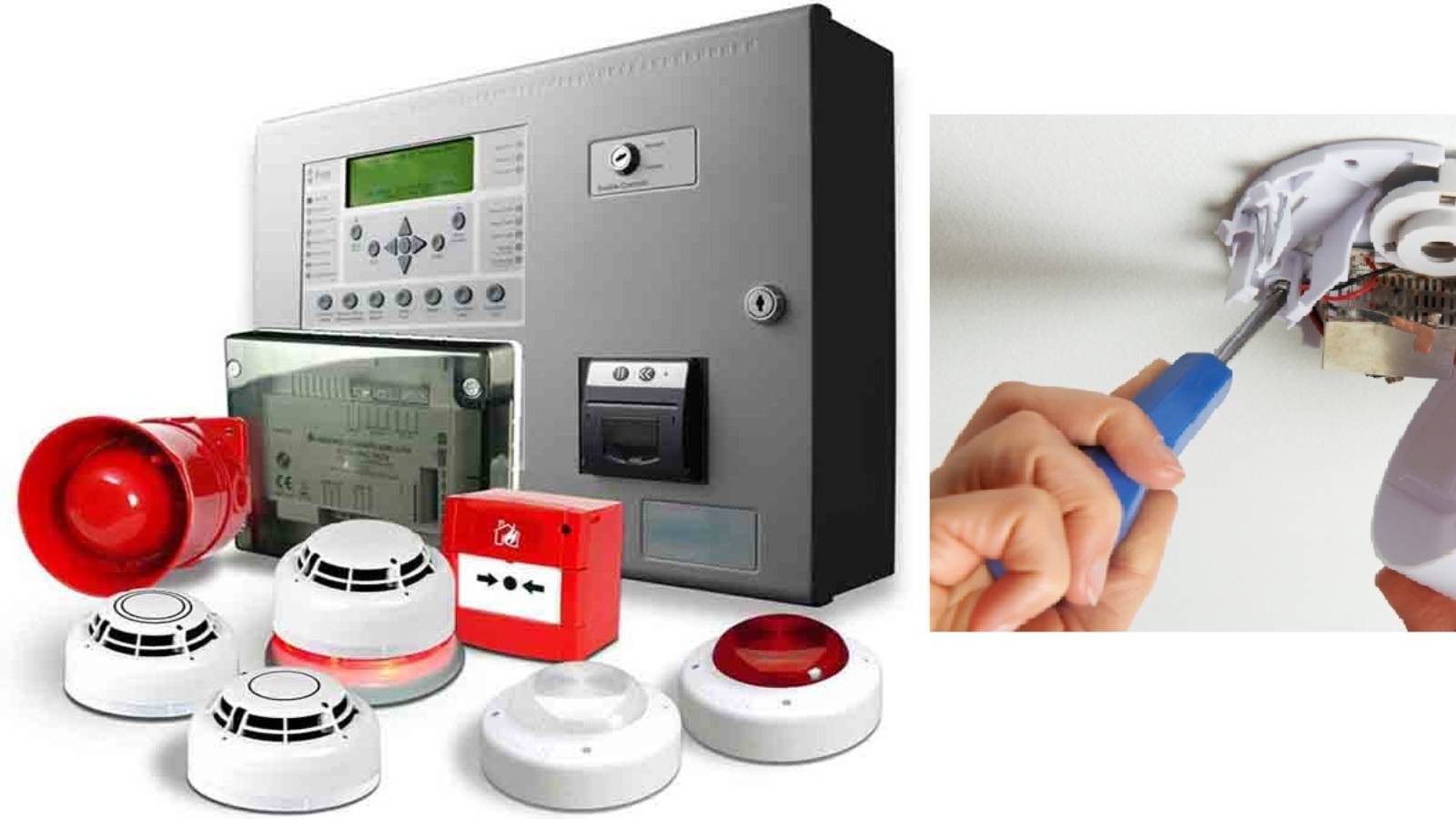

Охранно-пожарная сигнализация – состав и характеристики устройств

ОПС – это совокупность оборудования и программного обеспечения, основными функциями которого являются:

Обнаружение тревожных событий по одному или нескольким сканируемым факторам – несанкционированное проникновение на территорию охраняемого объекта или выявление очагов возгорания.
Передача данных на приёмно-контрольный прибор (ПКП), формирующий соответствующие оповещения для владельца и (или) централизованный диспетчерский пульт.
Активация определённых функций подчинённых систем: включение сирены или автоматической системы пожаротушения.

ФОТО: unitest.ruПринципиальная структурная схема охранно-пожарной сигнализации с максимальной комплектацией для жилищного комплекса с подземной парковкой

Извещатели (датчики, детекторы)

Выявление тревожного события осуществляют извещатели. Они имеют различные принципы работы в зависимости от типа сканируемого параметра: температура, движение, задымление, звук, вибрация и т.п.

В системах ОПС, в зависимости от вида сигнализации, используются различные типы датчиков.

Для тревожной (охранной) сигнализации применяются следующие датчики:

магнитоконтактные (геркон) – контролируют открытие дверей и окон;
акустические – реагируют на звук разбитого стекла;
вибрационные – контролируют механическое воздействие на строительные конструкции;
движения – инфракрасные, ультразвуковые, СВЧ.

В системах пожарной сигнализации используют:

дымовые;
тепловые;
пламени.

ФОТО:upload.wikimedia.orgДымовой извещатель, используемый в системах пожарной сигнализации

Передача сигнала от извещателя к ПКП всегда осуществляется в виде электрического импульса. Самые простые аналоговые устройства используют пороговый тип сигнала – есть или нет контакта. Более современные, электронные детекторы передают информацию в цифровом виде. В качестве коммутационных каналов могут применяться кабели (шлейфы) или радиочастоты.

ПКП – приёмно-контрольный прибор

Классификация приёмно-контрольных приборов осуществляется по многим параметрам, основными из которых являются следующие:

информационная ёмкость;
информативность.

Информационная ёмкость — максимальное количество устройств (отдельных адресных извещателей или общих шлейфов в пороговых системах), информацию из которых в состоянии обработать ПКП.

Информативность — количество и тип информационного сигнала, которые может показать ПКП на своей индикаторной или ЖК-панели. У самых простых устройств и их всего два: «Норма» и «Тревога». Более сложные устройства показывают зону срабатывания, определяют работоспособность датчиков и т.п.

ФОТО: compel.ruПринципиальная схема приёмно-контрольного прибора пожарной сигнализации

Огнестойкий кабель для шлейфов пожарной сигнализации

Согласно нормативным требованиям, а именно – ГОСТ Р 53315-2009, кабели, используемые в системах пожарной сигнализации, должны обеспечивать работоспособность оборудования в условиях повышенных температур и воздействия открытого пламени не менее 180 минут с момента обнаружения очага возгорания. Это даст возможность провести оперативную и безопасную эвакуацию, а также локализовать месторасположение пламени.

ФОТО: sector-sb.ruМаркировка, обозначающая степень горючести кабеля

Подбор кабеля осуществляется по ряду параметров, описанных ниже.

Предел огнестойкости – способность передавать электрический импульс при воздействии на кабель открытого пламени. Для пожарной сигнализации и системы автоматического пожаротушения, этот критерий должен составлять 1- 3 часа.

Степень горючести – этот параметр относится скорее к изоляции провода, которая должна быть негорючей и маркироваться буквами НГ. В отдельных случаях она должна быть не только негорючей, но и самозатухающей, самостоятельно прекращающей горение после ликвидации открытого пламени.

Токсичность – показывает процентное соотношение канцерогенных и ядовитых веществ, которые выделяет проводка во время горения. Данный показатель особо жёстко контролируется в системах пожарной сигнализации, устанавливаемой в медицинских и школьных учреждениях.

Нормы монтажа и правила установки автоматической пожарной сигнализации

Непосредственная установка пожарных извещателей так же регламентируется нормативами, главный из которых – это визуальная доступность помещения для прибора, то есть отсутствие препятствий фиксации обнаружения возгорания. Устройства могут монтироваться на любые поверхности, в том числе и на оборудование. Пред работами отмеряют дистанции от углов до приборов, и расстояние между самими датчиками, на эти параметры нормами установки датчиков пожарной сигнализации в помещении определены такие значения:

0,1 метра для потолочных устройств;
0,3 метра для настенных устройств.

Для каждого из типов оборудования применяются специальные правила.

Работы по обслуживанию

Если говорить о комплексном подходе, включающем в себя все виды, этапы работ по проектированию, монтажу, техническому сервису установок АПС, который в итоге обходится гораздо дешевле работы с несколькими субподрядными организациями; то следует выбирать одно из ведущих предприятий в области создания систем безопасности в своем городе, районе или регионе в зависимости от значимости защищаемого объекта.

Выбор правильной организации, осуществляющей монтаж на всех этапах – от проектирования до установки, а так же дальнейшее техническое обслуживание, очень важен.

Такие предприятия, своего рода флагманы вида деятельности, существуют обычно более 20 лет, о них несложно узнать, как общую информацию, так и отзывы заказчиков; посмотреть образец проектирования и монтажа пожарной сигнализации на существующих объектах, сходных по функциональному назначению, строительному объему, эксплуатируемым площадям, этажности; пообщаться с их руководством, чтобы составить собственное мнение.

Так как такое предприятие обычно не одно и существуют несколько конкурентов, то можно выбрать подрядную организацию по их коммерческим предложениям, сообразуясь с критериями цены и качества работ.

Например:

Рекомендуем Вам ознакомиться с примером проекта автоматической системы пожарной сигнализации и оповещения людей при пожаре, выполненный данной организацией по кнопке “Скачать“.

Для тех руководителей предприятий, у которых не хватает времени на ведение такой подготовительной работы, нет квалифицированных технических сотрудников в подчинении, которым можно было бы поручить это мероприятие; можно посоветовать заключить договор со специализированной компанией, выполняющей аутсорсинг пожарной безопасности, которая возьмет на себя решение таких проблем.

На правах рекламы

Материал подготовлен совместно с ООО “Пожбезопасность”

Особенности подключения

Как на производстве, так и в жилых домах основной смысл пожарных извещателей – не только обнаружить потенциальную опасность, но и передать сообщение о ней пожарным. Это позволяет срочно реагировать на возгорания и задымление, пока они не приобрели катастрофических масштабов, а ведь в помещении может и не быть никого, кто поднял бы тревогу. Соответственно, извещатель нужно подключить не только к электросети, но и к приемной станции, расположенной непосредственно на посту пожарной части.

Не все системы противопожарной сигнализации отправляют сообщение о возникшей ситуации автоматически – некоторые могут только запускать сирену, предупреждающую о проблеме всех присутствующих. Так, в местах, где люди есть всегда, чаще используют недорогие ручные извещатели – это как бы кнопка пожарной тревоги, на нее кто-то должен нажать. Автоматические извещатели реагируют на показания датчиков, потому сигнал отправляется без участия человека.
В любом случае для передачи сигнала нужен канал связи и конечный абонент, потому без непосредственного участия пожарной службы монтаж противопожарной сигнализации смысла не имеет.Станции, к которым подключаются извещатели, бывают разными – они рассчитаны на различные типы самих датчиков и обычно имеют ограничение по их максимальному количеству. По этой причине еще в процессе составления плана системы нужно выбрать подходящую станцию и договориться с пожарными о ее установке и обслуживании.

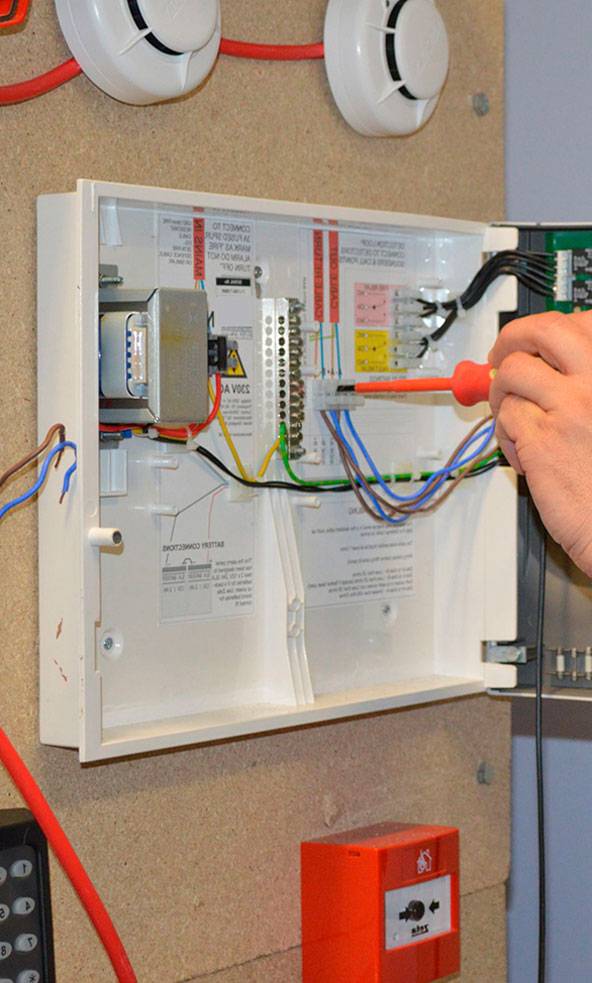

Установка и подключение

Монтаж и подключение оборудования охранно-пожарной сигнализации на защищаемом объекте осуществляется с соблюдением следующих норм и правил.

Полученное на основании расчёта количество пожарных и охранных извещателей необходимо равномерно распределить по поверхности потолка.

В соответствии с требованиями нормативов при высоте помещения более 3,5 метров и площади порядка 80 метров квадратных должно устанавливаться как минимум два пожарных датчика.

При монтаже необходимо следить за тем, чтобы они располагались не вплотную к потолочной поверхности, а фиксировались с небольшим зазором, оговоренном в инструкции.

В процессе установки необходимо ориентироваться на заранее намеченные точки, в которых приборы сначала тщательно закрепляются, а затем подключаются по двухпроводной линии к источнику питания (аккумулятору) и пульту.

Между собой все они соединяются последовательно (то есть шлейфом), а ограничивающий резистор монтируется в колодке последнего прибора в цепочке.

По окончании монтажных работ необходимо проверить шлейф на работоспособность, для чего к одному из датчиков подносится зажжённая спичка и регистрируется срабатывание соответствующего индикатора на диспетчерском пульте.

При обнаружении каких-либо отклонений в работе сигнализации необходима её настройка, производимая согласно инструкции.

АПС СОУЭ

Неадресные системы

На сегодняшний день системы автоматической пожарной сигнализации (АПС), системы оповещения и управления эвакуацией (СОУЭ), системы автоматического пожаротушения (АПТ) очень широко представлены производителями на рынке.

Это обычные дымовые (тепловые) датчики с радиальными шлейфами (это когда на одном шлейфе, луче сигнализации несколько датчиков и соответственно несколько помещений). Такие системы устанавливались как 30 лет назад, так и в настоящее время.

При сработке сигнализации, на приборе виден только сработавший шлейф, и чтобы определить помещение, нужно проверить все помещения данного шлейфа.

Конечно, качество и надёжность приборов и датчиков постоянно возрастает. В настоящее время широко используются датчики ИП 212-141, ИП 212-41. В качестве приёмно контрольных приборов — марки ВЭРС, ВЕРСЕТ, ГРАНИТ и БОЛИД неадресный.

Адресные системы

Другой, качественно новой системой АПС является адресная система. Ценность данной системы в том, что на пульте, приборе, который принимает сигнал от адресных датчиков видно какой именно датчик (в каком помещении) сработал.

Этот качественный скачок позволяет точно и следовательно более оперативно реагировать на сработку сигнализации. К тому же достоверность сработки данных датчиков очень высока. К таким системам относятся БОЛИД, РУБЕЖ. Стоимоcть адресных датчиков по сравнению с обычными дороже, но это окупается большей информативностью и надёжностью.

В настоящее время широко используются датчики ДИП 34А фирмы БОЛИД. В качестве приёмно контрольных приборов — оборудование БОЛИД с контроллером адресной линии (КДЛ). Также используется оборудование фирмы РУБЕЖ.

Дымовые и тепловые датчики

Принцип работы всех дымовых оптико-электронных датчиков заключается в наличии в контролируемом помещении дыма. Дым – это продукт горения со взвешенными непрозрачными частицами. Поэтому дымовые датчики могут срабатывать от пара, пыли и других непрозрачных взвесей в воздухе. Это нужно учитывать при выборе датчиков в контролируемом помещении.

Принцип работы тепловых датчиков сводится к превышению температуры окружающего воздуха в околопотолочном пространстве. Это пороговые датчики, которые срабатывают при превышении порога температуры. Также существуют и применяются дифференциальные тепловые датчики. Суть их работы сводится к скорости нарастания температуры. Если скорость нарастания температуры высока, то датчик сработает даже если верхний порог температуры не достигнут.

На объектах, где нет возможности установить дымовые датчики на потолок, устанавливают линейные дымовые датчики. Они состоят из излучающего и приёмного блоков, которые устанавливаются на противоположные стены помещения. При возникновении дыма, перекрывающего луч, сигнализация срабатывает.

Системы СОУЭ и АПТ

К системам СОУЭ относятся знаки эвакуации Табло ВЫХОД, свето-звуковые оповещатели (СЗО), система звукового, речевого оповещения. На рынке присутствует большой выбор данных систем и применение той или иной системы определяется разными факторами (ценой, дизайном, мощностью, уличное либо внутреннее расположение).

Системы АПТ можно условно разделить на Порошковые, Газовые, Водяные которые в свою очередь делятся на спринклерные и дренчерные.

Порошковые системы состоят из подвешенных к потолку модулей пожаротушения, в которых по сигналу от прибора срабатывает пиропатрон и выбрасывают вниз порошок, который тушит возгорание. К плюсам таких систем относится относительная дешевизна, простота установки и обслуживания. К минусам – некая ударная волна непосредственно под модулем (может оглушить человека), загрязнение порошком материальных ценностей, возможное ложное срабатывание модулей. Повышенные требования к обслуживанию системы. Известны случаи, когда модули срабатывали во время грозы, из-за наведённого тока в цепях запуска, несмотря на экранированные цепи запуска.

Газовые системы применяются в помещениях с особо важным оборудованием, при отсутствии либо ограниченном пребывании людей. В основном это серверные помещения, электрощитовые. Упрощённо, такие системы состоят из обычной АПС, при срабатывании которой тушащий газ из баллона под давлением поступает в помещение через смонтированные на потолке форсунки. Данные системы относительно дороги в установке и обслуживании.
