Установка печи в бане с выносной топкой — как сделать правильно своими руками

Дымоход для банной печи

Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:

Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.

Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

Цены на дымоходные трубы

дымоходные трубы

• Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
• Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.

Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.

Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.

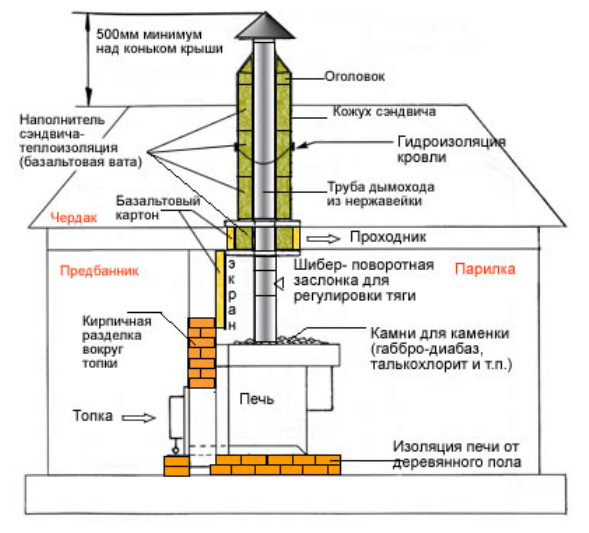

Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену

Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.

К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.

Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.

К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.

Цены на сэндвич-трубы

сэндвич-трубы

*******

Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.

В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.

Установка железной печи в деревянной бане: когда нужен фундамент и как его сделать?

Если в вашей бане бетонный пол, беспокоиться не о чем. Можно ставить печку без основания. Даже просто на бетон. Но удобнее убирать будет, если уложить керамическую плитку, тот же кирпич или керамогранит.

Если пол деревянный обязательно негорючее основание. Если масса печи со всеми «добавками» не превышает 700 кг, делать отдельный фундамент необязательно. Обычно металлическая печь даже самая тяжеловесная (кроме чугунных, конечно) весит меньше. Но если вы собираетесь обложить ее кирпичным экраном и/или установить кирпичный дымоход, то фундамент, скорее всего, нужен.

При установке печи на деревянный пол обязательно негорючее основание

Масса печи со всеми «добавками» считается суммированием всех возможных дополнений. Берете вес печи + массу камней и воды в баке по максимуму + вес дымохода и экрана (считаете количество кирпичей в ряду, количество рядов и умножаете на вес одного кирпича, добавляете массу раствора). Если все вместе меньше 700 кг, можно обойтись хорошими лагами и толстой доской на полу. Если же масса получилась больше, нужно делать фундамент.

Размеры фундамента должны быть на 15-20 см больше габаритов печи или экрана. Глубина фундамента такая же, как и у фундамента здания. Если печь расположена вблизи одной из несущих стен, делать основание для печи нужно несвязным: не должно быть точек соприкосновения с фундаментом здания. Это делается для того чтобы была возможность независимой осадки печи и здания. Высота фундамента для печи делается на 20 см ниже уровня чистового пола (потом сверху укладывают два ряда кирпичей и уровень получается вровень с доской).

Фундамент под печь

Технология изготовления фундамента стандартна: роется котлован, устанавливается опалубка. В нее для повышения прочности укладывается армирующая сетка, после чего заливается бетонный раствор. Используется смесь: 1 часть цемента на 3 части песка. После того как бетон выстоится, на него укладывают двойной слой гидроизоляции (толь или рубероид, другие материалы с аналогичными характеристиками). Сверху в два ряда на раствор укладывают кирпичи. Теперь фундамент для печи (и экрана) готов.

Процесс самостоятельной установки дровяной печи в бане

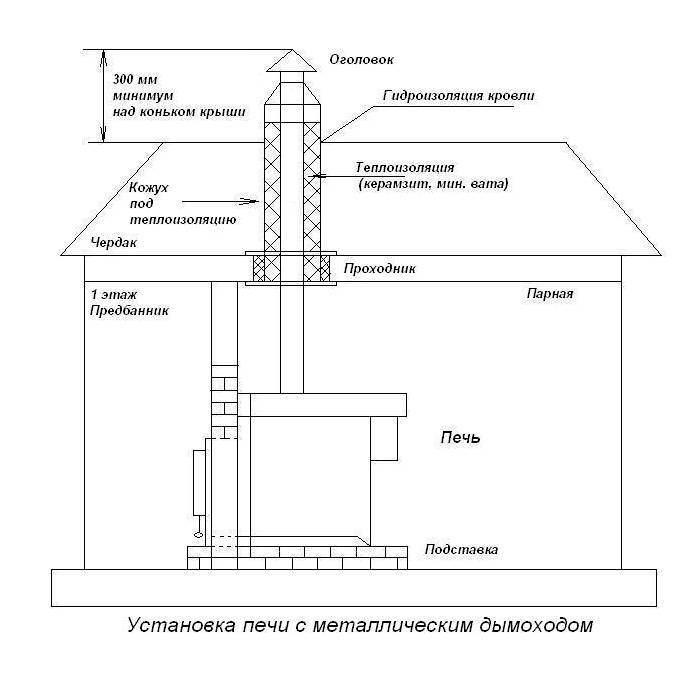

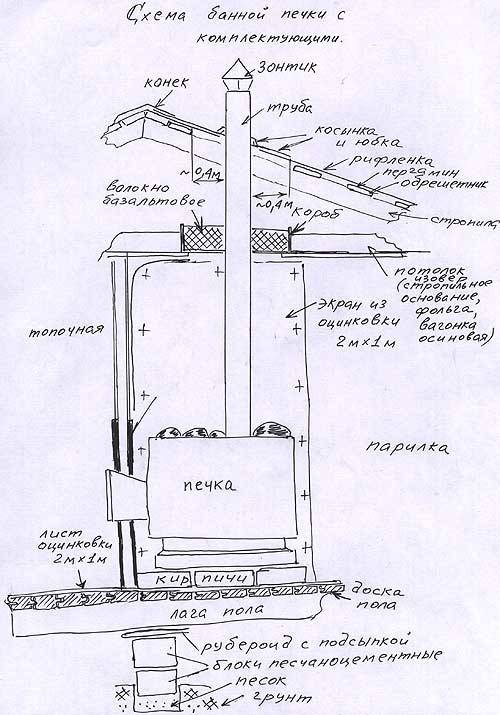

Схема установки печи

Дровяной тип металлической печи – оптимальный вариант для самостоятельной установки. Работы производятся так:

1. Первичная протопка на улице для удаления производственного покрытия и тестирования на предмет целостности.
2. Подготовка отверстия под трубу. При ее выводе через потолок на участок накладывается негорючее защитное кольцо.
3. Установка теплоизоляционных материалов и защитных экранов на стены. Если печка в сауне или бане оборудуется топкой из парилки или предбанника, понадобится защитный портал.
4. Металлический агрегат монтируется на подготовленное место.
5. Выполнение кирпичного кожуха.
6. Установка дымохода и других элементов.
7. Пробная топка – проверяется качество нагрева и уровень дымообразования.

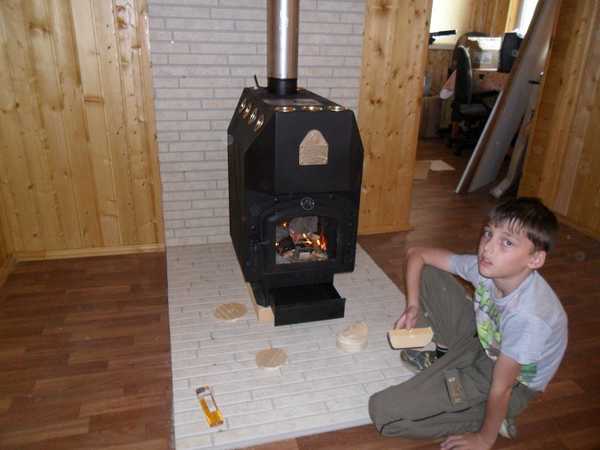

Установка печной конструкции на деревянный пол

Установка печи на деревянный пол возможна при весе конструкции до 700 кг

Если железный агрегат весит до 700 кг и его нужно устанавливать на прочные лаги, фундамент не обустраивается. Допускается организация жаростойкого подиума:

• на лист базальтового картона размещается лист металла;
• на полу выкладывается кирпич, натуральный или искусственный камень;
• постамент оформляется плиткой из керамики или керамогранита.

Для предотвращения возгорания от искр или углей зона перед топкой отделывается металлическим листом со сторонами 40 см.

Массивную банную печку ставят на фундамент:

• Для пластичных почв с высоким УГВ – винтовой. По углам печи на глубину основного фундамента ввинчивается свая, к которой прикрепляются швеллера и оголовки. Сверху приваривается лист металла, на него заливается бетонное тесто;
• Для твердых грунтов – мелкозаглубленный. Монолитное основание заливается на 30-40 см.

Установка модификаций с выносной топкой

Заводской отопительный аппарат ставится согласно инструкции изготовителя. Если предполагается установка мощной банной печи после постройки здания, соблюдается расстояние от изделия с выносной топкой до стены. Модели в термостойком корпусе удаляются на 25 см, без него – на 40 см.

Стеновую поверхность покрывают термоизоляцией, затем стальным листом. Между агрегатом и деревянной стеной требуется оставить зазор 50 см. Зона, находящаяся рядом с печью, облицовывается огнеупорными материалами.

Топливная ниша обкладывается кирпичом с тепловым зазором на расширение металла в 2-2,5 см. В просвете стоит расположить асбестовый шнур. Вокруг корпуса допускается кирпичная кладка.

Монтаж банной печи с выносной топкой в бане из негорючего материала

Наиболее простая ситуация, когда вам не придется заменять часть стены. Однако, если стены парилки обшиты деревом, то придется на части стены убрать эту обшивку. Основа — камень или бетон — не относится к горючим материалам, поэтому отверстие, которое будет в ней проделано, зависит исключительно от параметров выносного канала конкретной печи.

НА ЗАМЕТКУ! Высота и ширина проема находится в следующих пределах: 40-60 см (В) и 25-50 (Ш). Причем в эту величину будет входить и высота основания под печкой, если таковое есть и оно выше уровня пола.

Расширение металла при нагреве — причина делать проем на сантиметр-другой шире габаритов самого канала. Пустое пространство между ним и стеной заполняется огнеупором, причем сгодится не только базальтовая вата, но и асбестовый шнур.

Мы уже упоминали отделку негорючих стен деревом (вагонка, фальшбрус и т.п.). Минимальное расстояние, на которое ее стоит убрать — 25 см. Но сделайте полметра и не прогадаете. А по высоте — на 25 см выше края печки.

На фото шайка одним краем стоит на полке, ручкой держится за печку, а расстояние до незащищенных горючих материалов должно быть не меньше полметра. То, что за печкой — это лист металла, возможно, поверх огнеупора, но нужно оставлять зазор между стеной и огнеупором (керамические втулки для этого). Величина этого листа чуток маловата — если принять диаметр дымохода за 12 см, то лист выходит за пределы печки вверх и вбок не более чем на 20 см. Еще бы пять). В общем, конструкция «на грани». Отметим также, что без прохождения через стену изоляция действительно может быть такой — лист огнеупора. лист металла и все.

Края вагонки закрываются наличником. Голую стену внутри парилки можно декорировать плиткой, той разновидностью, которая хорошо выносит высокую температуру, либо же натуральным камнем — не забываем, что печь стоит очень близко к стене. Штукатурка тоже годится. В смежном помещении обычно делается портал.

Строительство основания

Для того, чтобы установить каменную печь своими руками, для начала нужно позаботиться о строительстве фундамента для неё:

1. На расстоянии 5-15 см от основания бани выкапывается яма, глубина которой составляет 30 см.
2. Грунт необходимо утрамбовать, а затем уложить щебень слоем толщиной 10 см, после чего смонтировать подбетонку высотой 5 см.
3. Сверху устанавливается деревянная опалубка. Площадь такого основания должна быть больше на 10-15 см, чем размер планируемой каменки.
4. Конструкция заливается бетоном, и по прошествии четырех недель нужно покрыть сооружение слоем гидроизоляционного материала, например, рубероидом.
5. Далее устанавливается сам агрегат.

Металлические каменки с выносной топкой в фундаменте не нуждаются, если их вес не превышает 700 кг. Достаточно будет уложить крепкие доски, обработанные огнезащитными составами. При расчетах нужно учитывать вес агрегата, котла, наполненного водой, а также дымохода и изоляционных материалов.

Из-за сильного нагревания печи, производить монтаж металлического агрегата на доски без термозащиты своими руками категорически запрещено. На пол укладывается своеобразный теплоизоляционный сэндвич: слой базальтового картона накрывается листом металла, на который и устанавливается каменка. Защита должна быть больше площади основания печи не менее, чем по 5 см с каждой стороны.

Как правильно установить печь в баню – общие правила

Если человек стремиться построить баню, которая будет радовать его долгие годы, нужно позаботиться о правильной установке и расположении печи своими руками

При этом важно соблюсти все правила и нюансы пожаробезопасности и монтажа конструкций подобного рода

Расположение печи в бане должно соответствовать нормам и составлять не менее 1250 мм от всех предметов вокруг, которые могут легко, воспламенится. Этот нюанс имеет особую актуальность в деревянных постройках.
Дымовая труба должна располагаться в специальном потолочном проходном устройстве, оборудованном стальным листом и диаметром, соответствующим параметрам печи.
При монтаже печного устройства в бане своими руками нужно позаботиться о правильной установке специально разработанного защитного экрана, по площади превышающего в 2 раза проём топки печи.
Под печным устройством в обязательном порядке обустраивается надёжное основание из негорючего материала: лист металла, керамическая плитка, бетон или другой доступный теплоизоляционный материал. Очень часто для этих целей используют красный огнеупорный кирпич.
В случае с печью, работающей на дровах, перед дверцей топки укладывается стальной лист

При этом важно учитывать правильное открытие дверцы топки печного устройства: если каменка располагается в правом углу помещения, то дверца открывается влево и наоборот.

Если владельцем парной было отдано предпочтение металлической дровяной печи, важно помнить, то её установка производится до момента финишной отделки банного помещения облицовочными материалами.
При установке печи из металла своими руками в бане, важно правильно обустроить вентиляцию. Это обусловлено тем, что металлические печи нагреваются практически моментально, поэтому производимый ими пар достаточно жёсткий

По этой причине необходим постоянный доступ влажного воздуха снаружи бани.

Придерживаясь, этих несложных правил каждый желающий разберётся, как правильно устанавливать печь в баню, чтобы она радовала своего владельца расслабляющим паром на протяжении нескольких десятков лет.

Установка печи в бане с выносной топкой: правила пожарной безопасности

Независимо от того, какого типа устанавливается печь, существует ряд требований, которые должны быть соблюдены. В частности, речь идет о том, чтобы нагретые до высоких температур поверхности (до нескольких сот градусов) никак не соприкасались с горючими материалами.

НА ЗАМЕТКУ! Дерево загорается с температуры от 300 градусов, но при длительном воздействии даже 100 градусов оно начинает тлеть!

Основной источник опасности в бане — это печка. От нее нужно защищать и пол, и потолок. Стены, кстати, можно не защищать, если разместить печь на достаточном расстоянии от них.

ПРАВИЛО! По нормативам горючую стену и печку должно разделять не менее полуметра.

И даже если вы заняты установкой печи в бане с выносной топкой, первое, что нужно сделать — это защитить ее основание. При этом не имеет значения — на фундамент вы ее ставите или прямо на деревянный пол — в любом случае нужно постелить под печку лист огнеупорного материала (асбестовый или базальтовый картон, например), поверх которого положить лист металла.

Схема основания под массивную печь (см. подробнее про фундаменты печей).

Асбестовый картон для подкладывания под не очень тяжелую печь (см. подробнее про установку печей).

Еще один универсальный момент противопожарной защиты — это правильная проводка дымохода через перекрытия потолка и крыши.

Короб для прохода потолка

ВАЖНО! Правильно — это проводить дымоход через разделочный короб, который представляет собой металлическую емкость, заполненную огнеупором. Короб создает буфер между раскаленной трубой и деревянным перекрытием.. Остаются стены

Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным — где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется

Остаются стены. Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным — где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется.

Поэтому разберем два варианта: монтаж печи в бане с выносной топкой, когда стены горючие (то есть деревянные) и негорючие (кирпичные, из блочного бетона). Материал также является критерием для разделения печей на отдельные виды, в соответствии с данной классификацией выделяют металлические и кирпичные печи. Некоторые специалисты относят к отдельной категории чугунные печки. Кроме этого, существуют и другие разновидности печей:

• по виду топливу: дровяные, газовые, электрические;
• по типу конструкции;
• по размеру;
• по стоимости, востребованы недорогие;
• походные;
• с открытой или закрытой каменкой;
• для бани и сауны.

Ввод топки в эксплуатацию

Ввод в эксплуатацию любого теплотехнического объекта, хоть в промышленности, хоть в быту, всегда является ответственным мероприятием. И наиболее серьёзным этапом является розжиг топки. Если новая печь кирпичная, то её необходимо просушить.

Сушка выполняется кратковременными протапливаниями с малым количеством топлива. Процесс суши начинается через десять дней после окончания кладки. Перед первым розжигом топлива в печи необходимо провести внешний осмотр всего агрегата.

На корпусе печи не должно находиться никаких лишних предметов, в самом корпусе не должно быть обнаружено никаких щелей. Все дверцы и заслонки должны быть открыты. Полезно зажечь в топке комок бумаги и проверить наличие тяги.

Металлическую печь перед установкой в помещение бани нужно два раза протопить на улице. Это нужно для того, чтобы выжечь всю грязь, которая налипла на печь в процессе её изготовления. Первую протопку новой печи следует выполнять мелкими сухими дровишками.

Установка железной печи: выбор основания

Никто не ставит металлическую печь просто на банный пол. И вот почему: штука это тяжелая, а потому просто на полу стала бы проседать со временем. И делала бы это неравномерно. А когда печь стоит неровно, она может треснуть. Поэтому под нее делают или кирпичное основание, или даже отдельный фундамент с выверенными уровнем горизонталями, чтобы не допустить разрушения печи.

Чтобы определиться с тем, нужно вам облегченное или полноценное основание, вы должны предварительно сделать расчет массы печи со всем ей причитающимся. Как это сделать вы узнаете из нашей статьи — повторяться неохота, а там все подробно расписано.

Характеристики печи для бани

Для того чтобы баня выполняла свою основную функцию, ей нужна печь. А какими характеристиками должна обладать наиболее подходящая печь?

В первую очередь она должна быть компактной

Затем стоит обратить внимание на скорость ее нагревания, соотнести количество требуемого для разогрева топлива с количеством вырабатываемого тепла. И не стоит забывать о стоимости

Во время планировки вы должны также учитывать, что в зависимости от типа печки и от настенного покрытия вам нужно установить ее приблизительное расположение. Все конструкции будет необходимо подвергнуть тщательной тепло- и пароизоляции.

Дополнительные материалы и инструменты

Перед тем, как обложить кирпичом металлическую печь, необходимо положить перед собой:

• мастерок, чтобы можно накладывать было на кирпич раствор, собирать его излишки;
• молоток и кирку, чтобы отделять нужную часть от целого материала;
• расшивку, чтобы облагораживать швы;
• причальный шнур, чтобы контролировать кладку в рядах и углах;
• специальную рейку с держателем для фиксации рейки и клином для поднятия определенного укладочного элемента;
• отвес, способный обеспечить контроль вертикальности строения;
• строительный уровень для просчета горизонтальных рядов;
• подставку под строительный уровень, лопату и емкость, чтобы замешивать раствор.

Обратите внимание! Также может понадобиться строительный миксер для замешивания раствора

Изготовление

Прежде чем приступать к строительству портала рекомендуется нарисовать его на бумаге. Это поможет рассчитать количество требуемых материалов.

Материалы и инструменты

Прежде чем начинать строительные работы, нужно подготовить инструменты, расходные материалы:

• строительный уровень;
• молоток, кельму;
• песок, глину для создания раствора под кладку;
• дрель с насадкой миксер;
• рулетку, карандаш;
• требуемое количество кирпичей.

Расчет размеров конструкции и количества материала

Габариты конструкции зависят от пожеланий хозяина бани. Толщина боковых стоек не должна быть меньше 30 см. Высота выбирается индивидуально, по пожеланиям. Варианты формы конструкции — прямоугольная, квадратная.

Посчитать требуемое количество кирпичей просто. Для этого нужно выполнить несколько действий:

1. Измерить высоту кирпича. Получившееся число разделить на площадь стен конструкции.
2. Ширина зависит от вида кирпича.
3. К получившемуся числу нужно прибавить около 20% от общего объема.

Для приготовления раствора нужно смешать:

• 2 части глины;
• 1 часть песка;
• 5 частей воды.

Кладка основания

Начинать сооружение портала нужно с основания. После укладки первого ряда его необходимо проверить строительным уровнем, чтобы не допустить перекосов. Если основание будет неровным, конструкция будет смотреться некрасиво, нарушится устойчивость.

Возведение стен

При возведении стен нужно заранее наметить границы будущей дверцы, чтобы не забыть ее обойти. Далее останется просто класть ряд за рядом, чтобы добиться требуемой высоты. Чтобы получить долговечную рамку, нужно выполнять обвязку через каждые 3 ряда. Для этого можно использовать металлическую проволоку.

Декоративное оформление

После выполнения грубых работ можно приступать к отделке. Конструкцию можно украсить различными декоративными фигурами, отдельными элементами

Также внимание нужно уделить швам. Они обрабатываются специальной затиркой

Правила выбора места монтажа печи для бани и сауны.

Русские бани – это строение из бруса или кирпича с деревянной отделкой внутренней части здания. Поэтому место установки – это основной этап подготовительных работ. Это касается в основном стальных печей, но и для кирпичных каменок существуют правила СНиПа.

Критерии выбора точки установки или строительства печи.

Перед началом работ важно ответственно подойти к выбору места установки печи, а также к выбору самой печи для парной по следующим критериям:

• мощность агрегата. Эта характеристика влияет на габариты топки, общей конструкции и величины закладки камней. Для расчета пользуются простым правилом – для отопления каждого м2 потребуется мощность печи, равная 1кВт/час;
• конструкцией топки и места выхода дымохода. Горизонтальный отрезок трубы отвода отработанных газов должен быть не более 1 м;
• материал стен, потолка и пола. От этого зависит выбор материала и расстояние от печи до легковоспламеняющихся поверхностей;
• материал, из которого изготовлена каменка. Минимальное расстояние до деревянной стены от кирпичной печи – 30-40 мм.

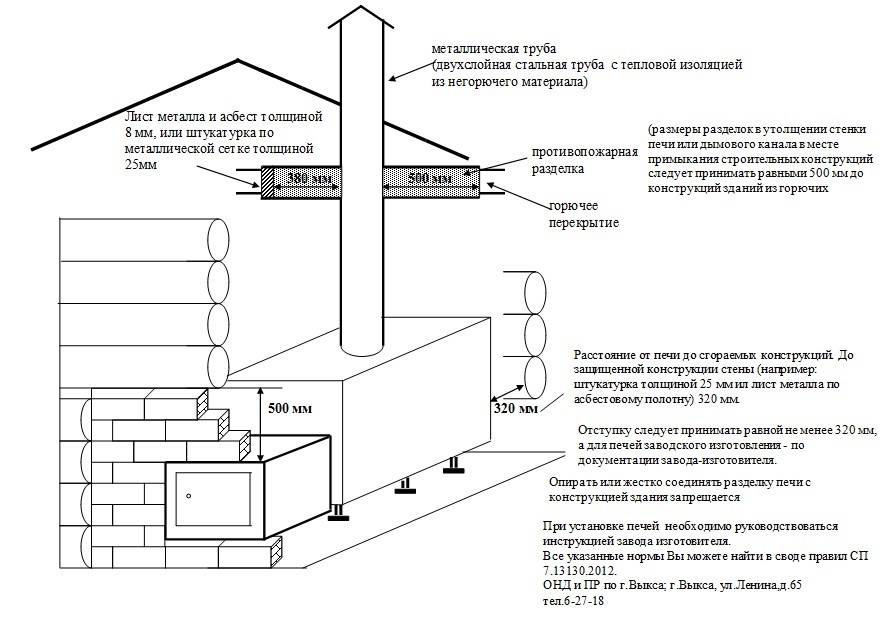

Требования СНиПа при установке печи.

Где установить печь в бане – правила требуют выдерживать минимальные отступы от легковоспламеняющихся поверхностей при установке металлических конструкций:

1. Минимальный отступ от деревянной или другой стены из легковоспламеняющихся материалов до стальной стенки незащищенными предохранительными экранами – от 800 мм.

2. При проходе топки сквозь стену, она должна быть выполнена из негорючего материала и защищена слоем теплоизоляции от 120 мм.

3. Минимальный размер от оштукатуренного потолка до верхней части каменки – 800 мм. Этот размер увеличивается до 1200 мм, если потолок выполнен из горючих материалов.

4. Расстояние от нижней грани печи до деревянного пола, защищенного защитным экраном со слоем теплоизоляции – 130 мм.

5. При монтаже стальной каменки, фундамент или защитный экран для пола должен превышать габариты печи – минимум на 100 мм.

6. 1250 мм – это минимальный размер от дверки топочного отсека до противоположной стены.

Если печи оборудованы водонагревательными баками, которые установлены на трубу дымохода или навесными сетками с камнями, расстояние до стен измеряется от этих приборов.

Покупатель должен обязательно проверить сертификаты качества и паспорт на отопительную технику, в которой должен быть указан производитель, номер партии и специальный голографический знак.

С теоретическими вопросами все ясно, теперь необходимо ознакомится с ответом на основной вопрос статьи — как правильно установить печь в бане?
