Разметка и правильная установка радиаторов отопления своими силами

Схемы и варианты установки

Варианты установки биметаллических радиаторов не отличаются от любых других. Наиболее популярные схемы подключения:

  • Боковое подключение выбирают для стояковой системы отопления, используемой в многоэтажных домах. Обычно отвод с подающего стояка соединяется с верхом радиатора, а обратка принимает теплоноситель снизу;
  • В частных, одно и двух-этажных домах получила распространение горизонтальная система разводки труб отопления, называемая “Ленинградской”. Согласно ей можно вводить подачу в верхнюю пробку радиатора, а выводить из нижней, диаметрально противоположной. Этот способ установки наиболее оптимален с точки зрения циркуляции теплоносителя через регистры;
  • В качестве варианта Ленинградской системы допускается производить подачу и выход теплоносителя в нижние пробки радиаторов.

Инструменты для монтажа и арматура

Для качественной сборки и установки секционного радиатора потребуются следующие материалы и арматура:

  • Определенное расчетом количество секций;
  • Четыре проходные пробки, с резьбовым отверстием на 3/4 дюйма. Они могут быть с правой или левой резьбой в зависимости от способа врезки и положения радиатора относительно отопительного стояка;
  • Кран Маевского и заглушка;
  • Регулировочные краны на 3/4 дюйма;
  • Две «американки», как называют мастера паковочные резьбовые переходы, такого же диаметра;
  • Сантехнический лен и герметик, для резьбовых соединений;
  • Крепежные кронштейны с дюбелями.

Необходимо подготовить специальный инструмент:

  • Ниппельный ключ, соответствующей конфигурации;
  • Набор разводных и рожковых ключей;
  • Зажимные универсальные клещи;
  • Уровень и рулетка;
  • Перфоратор.

Разметка радиаторов с кронштейнами

Благодаря тому, что батареи имеют секционный принцип устройства, это позволяет точно определиться с количеством секций, которые будут необходимы для отопления помещения, имеющего конкретные условия. Информацию о том, как правильно рассчитывать это количество, нужно изучить заранее – еще перед покупкой радиаторов. Если следовать правилам монтажа, то 1 кв.м площади нагревательной плоскости радиатора будет оснащен 1 кронштейном.

Разметка установки кронштейнов батарей

Батарея отопления своими руками должна быть размечена с учетом следующих нюансов:

  • Размечаем точки монтажа кронштейнов с учетом правил, которые приведены выше.
  • Перед тем, как высверлить отверстия, все расстояния нужно снова проверить.
  • В высверленные отверстия вставляются дюбели, в них затем вкручиваются крепления.

Далее мы будем подключать самодельный радиатор отопления к коммуникационной системе.

Виды радиатора отопления:

Распределение батарей отопления по материалу изготовления:

  • Чугунные.
  • Стальные.
  • Алюминиевые.
  • Биметаллические.

Далее остановимся на описании каждого вида более подробно.

Чугунные радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Еще ни так давно, трудно было представить квартиру, где не стояли бы чугунные батареи отопления, сейчас же они превратились скорее в предмет роскоши, так как стоят такие изделия очень дорого. Несмотря на это, при возможности, владельцы жилья стараются установить у себя батареи из чугуна. На сегодняшний день, такие изделия претерпели некоторые изменения – и технически, и внешне.

Чугунный радиатор отопления в квартире

Преимущества чугунных батарей:

  • Длительный срок эксплуатации.
  • Продолжительное сохранение тепла.
  • Устойчивость к перепадам давления.

Недостатки:

  • Большой вес.
  • Замена радиаторов усложняется большим весом изделия.
  • Непривлекательный внешний вид.

Стальные радиаторы: технические данные; плюсы/минусы

Модели стальных батарей отопления делятся на два подвида:

Панельные. Отличительная особенность – высокая теплоотдача, высокий уровень теплосбережения и КПД. Панельный радиатор состоит из двух параллельно спаянных пластин с внутренними пустотами для заполнения теплоносителем. В зависимости от типа системы отопления, в магазинах можно приобрести один из 2 х типов подключения конструкции: нижней и боковой. Первый характерен для тех помещений, где подводка осуществляется через систему «теплый пол». Панельные радиаторы отопления отличаются небольшим весом, в связи с чем замены радиаторов производятся с легкостью. Гарантийный срок работы до 10 лет.

Стальные батареи отопления в квартире

Трубчатые батареи представляют собой несколько секций спаренных при помощи сварочного аппарата

При покупке трубчатого варианта радиаторов отопления, необходимо обращать внимание на мощность и размер готового изделия. Для объемных жилых помещений приобретаются батареи с большой мощностью

Трубчатые модели отличаются хорошей теплоотдачей, высоким уровнем эксплуатационных характеристик и доступной ценой.

Алюминиевые радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Радиаторы отопления изготавливаются из алюминиевого сплава окрашенного порошковой эмалью. Довольно распространенный вариант для монтажа систем обогрева помещения. Замена батарей отопления из алюминиевого сплава может производится самостоятельно.

Алюминиевые радиаторы в квартире

Алюминиевые радиаторы обладают несколькими преимуществами:

Высокий уровень теплоотдачи. Благодаря этой особенности батарей отопления, нагрев происходит в несколько раз быстрее и тепло эффективно распространяется по помещению.
Привлекательный внешний вид

Глянцевая поверхность и эстетически правильно сконструированные радиаторы, привлекают внимание покупателей.
Легкость монтажа. Небольшая масса радиаторов отопления, облегчает процесс монтажа.

Необходимо отметить один существенный недостаток алюминиевых батарей отопления:

Они не выдерживают высокого давления. Для установки в многоквартирных домах, где применяется ежегодная продувка труб гидроударом, данный вид радиаторов не пригоден.

Биметаллические радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Популярный вид радиаторов отопления. Изготавливаются путем сборки сердцевины из сплавов, устойчивых к образованию коррозии и гидроударам, и внешней обшивки, выполненной из алюминия. Таким образом модель совмещает в себе два важнейших качества – это внешняя привлекательность и высокая теплоотдача. Но нельзя не упомянуть о высокой стоимости изделия, которая окупается в процессе использования прибора отопления.

Так к примеру биметаллический радиатор Rifar monolit, отличающийся долговечностью использования, устойчивостью к высоким температурам, высокими прочностными качествами и простотой монтажа, стоит в пределах 950 рублей за одну секцию. Как итог, 10-ти секционный радиатор Rifar monolit будет стоит в районе 9500 тысяч. А вот батареи итальянского производства Sira rs предлагаются магазинами за 1200 рублей одна секция.

Rifar monolit

Что нужно для установки

В зависимости от того, какие конструктивные особенности имеет отопительная система, будет зависеть количество и перечень необходимых для установки деталей. К примеру, если это однотрубное отопление – то потребуется байпас. В случае неполадок можно будет выключить только прибор, который имеет этот элемент, а всю систему перекрывать не потребуется – особенно это касается зимних ситуаций, когда в мороз не очень удобно выключать отопление.

Также монтаж батареи отопления своими руками потребует запорные вентили. Подбирать нужно радиаторный тип арматуры, не следует увлекаться сложными шаровыми кранами с так называемой «американкой», которые требуют профессиональных знаний. И обеспечить герметичность без особого опыта в этой сфере будет тяжело. Чтобы выполнить подключение радиаторов отопления своими руками к трубопроводу, потребуются сгоны, которые будут соответствовать размерам радиатора и труб по резьбе. На сгоны также будет накручиваться втулка – после скручивания ее вставляют в батарею. Стоит отметить, что когда вы покупаете чугунные батареи отопления, то нужно перед монтажом проверить, соответствуют ли кронштейны материалу стены, на которой они будут крепиться.

Установка запорных кранов

Чтобы можно было выпускать воздух из батареи, нужно поставить на нее кран Маевского. Как правило, в заводской комплектации он есть, но если нет – то купите.

Схемы подключения

Радиатор имеет отверстия на торцах для подключения труб с подачей теплоносителя в радиатор и отвода его (обратка). Существуют следующие схемы подключения:

Боковая

Труба с подачей теплоносителя подключается к верхнему отверстию на торце радиатора. Теплоноситель проходит по всем секциям сверху вниз и выводится через обратку, подключенную к нижнему отверстию на том же торце.

В верхнее отверстие на другом торце устанавливается кран Маевского для стравливания излишков воздуха. В оставшееся нижнее отверстие ставится заглушка.

  • Применяется в квартирах с однотрубной системой подачи теплоносителя.
  • Длина радиатора не более 1 м (теплопотери растут с количеством секций).

Диагональная

Подача теплоносителя — через верхнее отверстие на одной стороне, выход обратки — через нижнее отверстие на другой стороне радиатора. Теплоноситель проходит по диагонали сверху вниз.

  • Эффективная теплоотдача при любом количестве секций.
  • Позволяет соединять несколько радиаторов последовательно.

Нижняя и седельная

Подающая труба входит в нижнее отверстие на одной стороне, обратка выходит через нижнее отверстие на другой стороне прибора отопления.

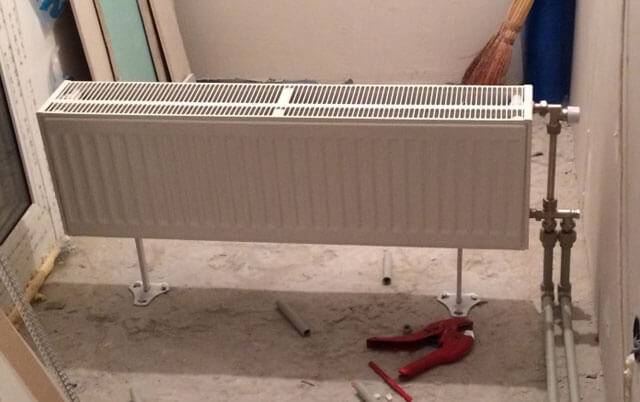

Фото 1. Нижняя схема подключения радиатора отопления: трубы проходят между полом и батареей.

  • Используется при скрытой подводке труб в полу.
  • Тепловая эффективность на 30% ниже, чем диагональная (застой теплоносителя в верхней части радиатора).

Справка! Чаще всего в частных домах трубы отопления прокладывают по стене между радиатором и полом. Рядом с радиатором делают отводы вверх с подключением по диагональной схеме.

Установка батарей отопления своими руками

Качественное отопление – залог благоприятного климата в доме и отсутствия холодов даже в самые сильные морозы. Потому, если у вас в квартире или коттедже есть старый и уже неэффективный радиатор, то его стоит заменить. На первый взгляд, это кажется очень сложной работой, доступной только профильным специалистам со значительным опытом. Но при должном отношении к делу и наличии некоторых инструментов установка батарей отопления своими руками не представляет серьезной проблемы.

Установка батарей отопления своими руками

Правила расположения батареи и схемы подключения

Помимо характеристик самого радиатора и грамотности его подключения, одним из важнейших факторов, влияющих на эффективность отопительной системы, является выбор правильного места для расположения изделия. Правда, в большинстве случаев оно предопределено заранее – новая батарея, скорее всего, будет стоять на месте старой чугунной, которая была еще с момента постройки здания. Но все же приведем несколько рекомендаций по грамотному размещению радиатора.

Как установить радиатор своими руками

Во-первых, желательно располагать батарею под окном. Дело в том, что оно является «мостиком», через который холод с улицы попадает в квартиру или коттедж. Наличие радиатора под окном образует своеобразную «тепловую завесу», мешающую описанному выше процессу. При этом батарея должна быть размещена строго посередине окна, и, желательно, занимать до 70-80% его ширины.

Во-вторых, от пола до радиатора должно быть не меньше 80-120 мм. Если будет меньше, то убирать под батареей будет неудобно, там скопится огромное количество пыли и мусора. А если радиатор расположится выше – под ним будет собираться некоторое количество холодного воздуха, который требует прогрева и вследствие этого ухудшает работу отопительной системы. Кроме того, негативно влияет на эффективность батареи слишком малое расстояние до подоконника.

В-третьих, между задней частью радиатора и стенкой допускается расстояние от 2,5-3 см. Если оно меньше – нарушаются процессы конвекции и движения потоков теплого воздуха, и, как следствие, батарея работает менее эффективно и тратит часть тепла зря.

Все изложенные выше принципы размещения батареи отопления представлены на схеме выше

Таблица. Стандартные схемы подключения батарей отопления.

Разметка точек крепления и расчет количества креплений

Радиатор водяного отопления пассивно обогревает воздух, излучая тепло во внутрь помещения и организуя движение теплового воздуха вверх, принимая охлажденный поток снизу. Для нормальной его работы выбор места расположения, где нет препятствий для выполнения функций, – главная задача. Конкретные рекомендации по месту расположения обогревателя и соответствующих креплений даны в технической документации на прибор, но они основаны на следующих нормативах СНиП 3.05.01-85:

  • центральная ось радиатора не должна отклонятся от центральной вертикальной оси окна больше 20 мм;
  • ширина батареи отопления должна находится в пределах 50-75% ширины окна;
  • расстояние от пола до радиатора составляет не менее 60 мм;
  • зазор между радиатором и стеной в диапазоне 25-50 мм. Ближе к 50 мм – лучше;
  • расстояние между батареей и подоконником – не менее 50 мм.


Рекомендации по размещению радиаторов отопления под классическими окнами.Несколько советов:

  1. Размещать батареи нужно дальше от входа, в нише под окном, тогда оно запотевать не будет.
  2. При невозможности соблюсти нормативы в тесной нише под окном, нужно проделать декоративные отверстия или прорези в подоконной доске.
  3. Необходимо соблюсти уклон 4-5 мм подводящей трубы к прибору отопления, чтобы в радиаторе не создавались воздушные пробки.

Подключение стальных радиаторов отопления

Правильное подключение стальных радиаторов отопления – это залог их долгой и эффективной работы.

Чтобы так и было, следует учесть несколько нюансов:

  1. Подающая труба должна находиться на расстоянии не менее 80 мм от торца радиатора, в то время как обратка – в 30 мм.
  2. При нижнем подключении допустимые теплопотери составляют от 10 до 15%, что нужно учитывать при расчете мощности радиатора.
  3. Следует соблюсти расстояние между панелью, полом, стеной и подоконником. Оно должно составлять 7 см до пола, 10 см до подоконника, не менее 2 см между стеной и задней частью панели.
  4. Подключение панельного радиатора должно соответствовать его маркировкам, то есть нужные концы подсоединить к определенным трубам. Если нарушить этот порядок и подсоединить обратку вместо подающей трубы, то эффективность прибора падает до 60%.

При нижнем подключении могут использоваться два вида подводки:

  1. Односторонний, при котором 2 трубы выходят с одной стороны. При этом обе пробки радиатора находятся внизу, верхняя из которых соединяется с подающей трубой, а нижняя, расположенная прямо под ней – с обраткой.
  2. Разностороннее подключение подразумевает, что горячая вода входит с одной стороны, а холодная труба – с другой. Этот способ особенно хорош для автономных отопительных систем.

Хотя радиаторы с нижним подключением и обладают самой высокой теплопотерей, которую можно возместить, выбрав более мощную панель, трубы системы можно убрать в пол, что позволит придать помещению более эстетичный вид.

Стальные радиаторы с нижним подключением стоят дороже на 10%, чем их боковые аналоги, тем не менее, они востребованы, так как способны не только качественно обогревать помещение, но и являться его стильным украшением. Важным моментом при покупке панельного отопительного прибора является расчет его мощности и соотношение заводских показателей давления с теми, что есть в системе обогрева.

Правильная установка батареи

Монтаж отопительного радиатора выполняется в несколько этапов.

Паковка втулки американки

  1. Проверить на свинчиваемость втулку американки с футоркой.
  2. Если на резьбе втулки нет насечек, нанести их острым краем напильника. Насечки нужны для того, чтобы лен не смещался при завинчивании.
  3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 2 мм.
  4. Намотать лен на резьбу, прокладывая жгут по виткам. Намотку начинать с третьего витка резьбы от края втулки, по направлению к сбегу резьбы.
  5. Дойдя до сбега резьбы, выполнить намотку в обратном направлении поверх витков резьбы с перехлестом, с шагом 1-2 мм.
  6. Обжать лен пальцами, смазать Унипаком.

Монтаж

  1. Установить американку в отверстие футорки, затянуть рукой до упора, не допуская перекоса.
  2. Вставить ключ для американки и начать аккуратно закручивать втулку. Втулка должна затягиваться с ощущаемым усилием, но без заеданий.
  3. После полной затяжки втулки на всю длину резьбы очистить салфеткой место установки от излишков пасты.

Как установить прибор на кронштейны?

  1. Навестить радиатор на установленные кронштейны.
  2. Отрегулировать положение кронштейнов, подгибая их в вертикали, добиваясь плотной посадки радиатора на верхних и нижних кронштейнах без люфта.

Обвязка

  1. Приставить строго по оси к втулке американки ее ответную часть на кране или вентиле.
  2. Затянуть накидную гайку рукой до упора.
  3. Выполнить монтаж обвязки отводов труб и запорно-регулирующей арматуры по месту расположения радиатора.

Важно! Лен под накидную гайку не ставить! Герметизация соединения американки происходит за счет резинового кольца на торце втулки. Не перетягивать накидную гайку! Будет правильным сделать запас хода, чтобы имелась возможность подтяжки гайки

Как расположение радиатора на стене отражается на его эффективности

На эффективности работы отопительных приборов сказывается выбор места для их установки. Обычно батареи устанавливают под оконными проемами, потому что так нагретый воздушный поток за счет восходящей конвекции создает своеобразную тепловую завесу напротив оконного проема (именно через окна теряется больше всего тепла).

При установке отопительного прибора придерживаются следующих нормативных расстояний:

  • Расстояние от низа подоконника или другой преграды сверху до батареи должно быть не меньше 10 см или не меньше ¾ глубины радиатора. Иначе преграда сверху будет мешать конвекционным потокам.
  • От пола батарея устанавливается на расстоянии 10-12 см. При меньшем расстоянии затрудняется конвекция. Кроме этого, под прибором будет сложно убирать пыль, которая здесь скапливается в большом количестве. Если установить прибор от пола на высоте более 15 см, то нижняя часть помещения будет плохо прогреваться.
  • От стены отопительный агрегат устанавливается на расстоянии минимум 20 мм. Для этого его закрепляют на кронштейнах. При уменьшении этого расстояния ухудшается конвекция, а за батареей собирается пыль.

Особенности установки радиаторов в квартире

Приведенные правила монтажа радиаторов отопления общие и для индивидуальных систем и для централизованных. Но перед установкой новых радиаторов в вы должны получить разрешение у управляющей или эксплуатационной кампании. Система отопления — общедомовая собственность и все самовольные переделки имеют последствия — административные штрафы. Дело в том, что при массовом изменении параметров сети отопления (замене труб, радиаторов, установке терморегуляторов и т.д.) происходит разбалансировка системы. Это может привести к тому, что весь стояк (подъезд) зимой будет мерзнуть. Потому все изменения требуют согласования.


Типы разводки и подключения радиаторов в квартирах (кликните по картинке для увеличения ее размера)

Еще одна особенность носит технический характер. При вертикальной однотрубной разводке (через потолок входит одна труба, заходит на радиатор, потом выходит и идет в пол) при установке радиатора ставьте байпас — перемычку между подающим и отводящим трубопроводом. В паре с шаровыми кранами это даст вам возможность при желании (или аварии) отключать радиатор. При этом не требуется согласование или разрешение управляющего: свой радиатор вы отключили, но теплоноситель по стояку продолжает циркулировать через байпас (ту самую перемычку). Вам не нужно останавливать систему, платить за это, выслушивать претензии соседей.

Байпас нужен и при установке в квартире радиатора с регулятором (установку регулятора тоже нужно согласовывать — она сильно меняет гидравлическое сопротивление системы). Особенность его работы такова, что он перекрывает поток теплоносителя. Если перемычки нет, блокируется весь стояк. Последствия представляете…

Требования к месту расположения радиатора в частном доме

Радиаторы нужно устанавливать в местах наибольших теплопотерь в доме (оконные проемы и входные двери).

Как правило, приборы отопления устанавливаются под каждое окно жилища и в прихожей на стене, рядом с входной дверью дома, в качестве тепловой завесы и сушилки мокрых вещей.

Для максимальной отдачи тепла прибором отопления имеются следующие оптимальные расстояния от радиатора:

  • До пола 8-12 см;
  • до подоконника 9-11 см;
  • до стены 5-6 см;
  • выступание радиатора за подоконник 3-5 см (чтобы тепло от радиатора обогревало оконный блок).

Требования к конструкции стены и пола:

  • Стена, на которой будет крепиться отопительный прибор, должна быть оштукатурена.
  • При креплении к гипсокартонной стене в ней предварительно устанавливают армирующий каркас из бруса.
  • Напольные крепления для радиатора устанавливаются на чистовой пол.

Инструмент для установки:

  • Дрель или перфоратор,
  • Сверло 10 мм,
  • Молоток,
  • Шуруповерт для завинчивания саморезов при использовании угловых кронштейнов,
  • Уровень строительный с ватерпасом или лазерный,
  • Карандаш,
  • Рулетка,
  • Накидной радиаторный ключ из пластика,
  • Ключ для американки.

Как организовать подключение

Следующим этапом процесса идет выбор типа подключения. Наиболее эффективны следующие способы:

  • Боковое одностороннее – подвод соединяется с верхним патрубком, а отвод – на той же стороне батареи, но к нижнему патрубку. Вариант обеспечивает отличную теплоотдачу, но подходит для батарей, состоящих из 12 секций.
  • Нижнее – оба направления подсоединяются к нижним патрубкам отопительного прибора с разных сторон. Метод идеален для скрытой прокладки труб.
  • Диагональное – подвод осуществляется через верхний патрубок, а отвод – с другой стороны через нижний патрубок. Способ используется для подключения приборов с более чем 12-ю секциями.

Подсоединение к полипропиленовым трубам

Для правильной установки радиаторов с пропиленовыми трубами отопления придется обзавестись специальным паяльником. Соединение реализуется по двум технологиям:

  • В случае, когда радиаторный вентиль пропиленовый, то соединение осуществляется при помощи пайки непосредственно с подводкой. Далее с крана следует открутить металлический концевик «американки» и вкрутить его в радиаторную футорку. Для герметичности применяется лента ФУМ или льняная подмотка. В итоге «американку» снова собирать и затянуть накидную гайку ключом.
  • Если радиаторный вентиль из металла, то для соединения с пластиковой подводкой применяют комбинированную муфту разъемного типа с внутренней резьбой. Она аналогична по принципу действия «американке», но накидная гайка приспособлена для пайки. Через соединительный фитинг пластиковую часть муфты припаивают к подводной трубе. После этого муфту нужно разобрать, и металлическую часть с подмоткой навернуть на вентиль. Муфту собрать и затянуть накидную гайку.

Подсоединение батареи к металлической подводке

Многие домовладельцы, желающие знать, как правильно установить отопительный радиатор, переживают, что при работе с трубами из металла может понадобиться сварочный аппарат и сопутствующие навыки по его использованию. Спешим успокоить – ничего подобного тут не нужно, все делается на резьбовых соединениях. Для этого на только что обрезаном участке подводки нарезают резьбу при помощи клуппа. Технология выполнения процесса выглядит следующим образом:

  • Трубы подвода обрезать при помощи болгарки так, чтобы линия среза была четко перпендикулярна осевой линии трубы.
  • Очистить конец трубы от коррозии или краски и сделать фаску напильником.
  • На резцы клуппа и участок трубы нанести смазку.
  • Поставить головку на фаску и отцентрировать ее.
  • Используя газовый ключ, проворачивать головку по часовой стрелке.
  • Для качественного соединения должен получиться резьбовой участок, равный длинной части сгона.

В итоге на готовую резьбу нужно накрутить контргайку и муфту, и совместив оси шарового крана и подводки, перегнать муфту с подводки на корпус крана. В процессе используется подмотка или лента ФУМ. Далее на резьбу около муфты следует навернуть подмотку и перегнать контргайку. После окончательной фиксации запорного крана или термпературного регулятора, его соединяют с радиаторной футоркой через «американку».

Выводы

Выдерживать правильное расстояние от стены до радиатора отопления нужно всегда, несмотря на конструкцию изделия, его форму или иные эксплуатационные характеристики.

Не имеет значения, какая отопительная система в доме или квартире: однотрубная или двухтрубная, центральное или автономное отопление. Для теплообмена между воздухом и радиатором, в любом случае, нужно пространство.

Если этого правила не придерживаться, энергоэффективность отопительной системы будет значительно снижена, а радиаторы будут служить более короткий срок. В итоге возрастут расходы на энергоресурсы, ремонт или замену составляющих отопительной системы.
