Как сделать дренаж вокруг дома своими руками

Строительство и монтаж

Ливневую дренажную систему обустраивают по своей технологии, ее прокладка во многом схожа с принципом проведения обычных канализационных трубопроводов, однако если в доме отсутствуют водостоки, то начинать монтаж следует именно с них.

Сооружение кровельной части

В перекрытиях кровли необходимо сделать специальные отверстия, которые будут использоваться под дождеприемники. После того как все устройства будут установлены и закреплены на битумную мастику, места стыков и примыканий следует обработать герметиком. Далее устанавливаются сточные трубы и стояки, которые фиксируют к фасаду частного дома при помощи хомутов.

Наземная часть

В соответствии с намеченными планами, которые составляются с учетом всех существующих углов наклона местности и принятой в каждом конкретном регионе глубине проведения каналов, необходимо выкопать траншею. Рассмотрим последовательность действий.

  • Дно выкопанной траншеи необходимо тщательно утрамбовать, все камни, которые были встречены при раскапывании следует удалить, а ямки, образовавшиеся после них, необходимо засыпать грунтом.
  • Дно траншеи засыпается песком, как правило, толщина песчаной подушки составляет примерно 20 см.
  • Выкапывается котлован для установки коллекторного колодца. Для самого коллектора можно приобрести готовую емкость из пластика, но можно соорудить ее и своими руками – для этого необходимо установить опалубку и залить ее раствором бетона.
  • В канавы, утрамбованные и усиленные песчаными подушками, крепят трубы, которые соединяются друг с другом при помощи фитингов.
  • В ветки ливневки общей протяженностью более 10 метров необходимо включать смотровые колодцы, а в местах стыка приемников и трубопровода монтируют пескоуловители. Все эти устройства должны быть соединены в общую цепь, а места стыков в обязательном порядке герметизируются.
  • Перед окончательной засыпкой траншеи необходимо испытать систему на прочность, для этого в водоприемник заливается вода, если трубы будут подтекать, то необходимо выявить и устранить течь.
  • Если слабых мест в трубопроводе не обнаружено, то необходимо тщательно засыпать траншею грунтом, а все желоба и лотки оборудовать чугунными и пластиковыми решетками.

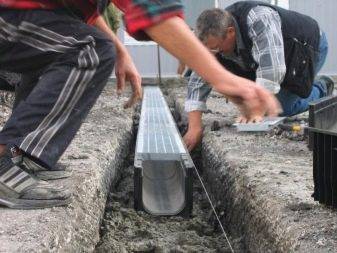

Монтаж открытой системы, вообще, не составляет никаких проблем, поскольку водоприемные лотки могут устанавливаться проще и быстрее. Они продаются в виде самостоятельных элементов, которые довольно просто собираются в единую цепочку при помощи тонкого капронового шнура, который формирует необходимый угол слива.

Своевременное обустройство ливневой канализации позволит существенно продлить срок эксплуатации строительных конструкций, исключит возникновения грязи и слякоти и предотвратит загнивание корней растений.

Самая простая ливневка может быть легко оборудована самим владельцем участка без использования сторонних специалистов, но даже при обращении к профессионалам не повредит познакомиться с особенностями канализации и специфике ее устройства, поскольку по мере использования хозяину периодически придется заниматься ремонтом и прочисткой системы.

Более подробно о том, как произвести монтаж ливневой канализации, смотрите в следующем видео.

Как сделать мягкий дренаж

Отказываться от использования перфорированных дренажных труб в системе водоотведения приходится по разным причинам. Самая распространённая – незначительное содержание воды в почве. В этом случае объёмный сток попросту не нужен.

Иногда планировка или рельеф местности просто не позволяют выдержать прямую линию даже на коротком участке траншеи. Нехватка денежных средств также может заставить упростить водоотвод.

Щебёночный дренаж участка в строительной практике – явление не особенно редкое. За счёт отсутствия труб стоимость такой системы водоотведения снижается. Её устройство намного проще: достаточно проследить только за правильным уклоном самих траншей, выравнивать трубы уже не приходится.

Дренаж из щебня без труб можно устроить двумя способами:

Выбор способа зависит от конкретной ситуации: финансовой стороны, типа почвы, скорости, с которой необходимо выполнить дренажную систему, и множества других факторов.

А можно ли обойтись без щебня?

Таким вопросом владельцы земельных участков задаются довольно часто. Обычно это случается по двум причинам. Сама цена щебня, особенно на пике строительного сезона, может быть довольно высокой. Доставка материала в труднодоступные и/или отдалённые районы – ещё один финансовый Эверест для многих.

Можно ли устроить дренаж без щебня и гравия? Ответ на этот вопрос – положительный. Но если совсем без дренажа обойтись нереально, то придётся позаботиться об альтернативах.

Одна из них – это дренажные трубы без щебня. Но просто так зарыть трубы в землю не получится. Специальные отверстия для стока воды засорятся практически сразу, и вместо дренажной системы получится её отсутствие. Для исключения такой ситуации трубы обязательно должны быть обёрнуты геотекстилем.

Такой вариант позволяет создать временную систему водоотвода. Прослужит она относительно недолго в сравнении с щебёночным, но на какое-то время «водяная» проблема будет решена.

Существует и другая альтернатива – дренажная система без щебня и труб из подручных материалов.

  1. Засыпной. Траншеи заполняются битым кирпичом, осколками бетона, кусками застывшего цементного раствора, вынутыми из земли камнями. Без геотекстиля такая система очень быстро заиливается, с применением геоткани процесс засорения стока замедляется.
  2. Дренаж из пластиковых бутылок. Если на вашем участке или у соседей такого «добра» достаточно, его действительно можно использовать для отвода воды. В подготовленные траншеи нужно продольно уложить крупные бутылки с завёрнутыми крышками. Сверху сначала положить дёрн, снятый при копке траншей, и только потом – слой земли. Дренаж происходит в пространстве между бутылками.
  3. Фашинный. Для его устройства потребуется длинный хворост, связанный в пучки диаметром около 30 см. Это и есть фашины. Их удобно делать на козлах, для вязки лучше использовать проволоку или капроновые шнуры. Самые длинные элементы помещаются в центр пучка, короткие – по краям.
  4. Жердяной. При таком способе в готовые траншеи сначала устанавливают палочки-распорки, а на них укладывают достаточно длинные сучья, стволы молодых деревьев. Лучше брать хвойные породы, они более устойчивы к неизбежному размоканию. Весь материал нужно очищать от коры.
  5. Из досок. Даже такая система дренажа возможна. Для её устройства подходящие доски укладывают в траншею так, чтобы в сечении получился треугольник вершиной вниз. Если под рукой имеется мох, рекомендуется уложить его на дощатый слой перед засыпкой грунта. Такая прослойка отлично выполнит фильтрующую роль.

У подобных систем водоотведения совершенно непредсказуемый срок службы, который зависит от качества почвы, её уровня влажности и исходного состояния самих материалов. Зато они почти не требуют финансовых затрат и относительно просты в исполнении.

Если по каким-то причинам вы не можете устроить на своём участке стандартную дренажную систему с трубами и щебнем, выбирайте подходящий альтернативный вариант. Главное, чтобы цель была достигнута.

Для чего необходим дренаж вокруг дома

Дренаж представляет собой систему связанных между собой гидротехнических приспособлений для отвода влаги из грунта возле основания сооружения. В большинстве случаев это набор соединенных с приемным колодцем труб.

Все они находятся под небольшим наклоном и имеют специальные отверстия для сбора влаги из прилегающих к ним слоям почвы. По мере просачивания и накопления вода стекает по ним в водосборный коллектор, находящийся в самой низкой точке водосборного участка.

Дренажная система вокруг дома избавляет от следующего ряда негативных факторов:

  1. Застоя воды в контактирующих с фундаментом слоях почвы.
  2. Пропитывания влагой материала основания и стен и их последующего разрушения.
  3. Просачивания сырости через трещины в подпольное помещение.
  4. Создания благоприятной среды для развития грибков, плесени и прочих вредоносных микроорганизмов.

Сезонные подтопления за счет таяния снега приводят к крайне неблагоприятным последствиям для фундамента – циклическому замораживанию и размораживанию его материала. В результате в его массе образуются микротрещины, которые в дальнейшем под действием этого же фактора только увеличиваются и неизбежно ведут к разрушению основания дома.

В каких случаях требуется установка дренажа

Установить дренаж вокруг фундамента дома можно на любой стадии строительства и даже когда он уже эксплуатируется много лет.

Его монтаж необходим особенно при наличии одного или нескольких следующих факторов:

  1. Участок расположен в местности с пониженной формой рельефа. В результате все сточные и грунтовые воды с возвышенностей будут постоянно насыщать грунт вблизи фундамента.
  2. Естественные свойства грунта, не позволяющие быстро впитываться воде. Почва с высоким содержанием глины и суглинка надолго задерживает влагу.
  3. Высокий среднемесячный показатель атмосферных осадков. Даже при хорошей способности пропускать воду, почва с основанием будет постоянно сырой.
  4. Неглубокое залегание грунтовых вод.
  5. Наличие рядом стоящих сооружений с низко заглубленным фундаментом. Для воды будет создаваться естественное препятствие, задерживающее ее и мешающее уходить ниже.
  6. Расположенные рядом с домом поверхности, не пропускающие воду – асфальтированные дорожки, бетонные площадки, мощенные плиткой участки.

Типы систем дренирования

Существуют три разновидности дренажных систем:

  1. Открытая. Формируется в виде открытой неглубокой траншеи с шириной основания и высотой стенки порядка 50 см. Изготавливается без труб и каких-либо специальных приспособлений. Является самой дешевой из доступных любому владельцу дома дренажных модификаций. Однако имеет существенные недостатки – без укреплений постоянно осыпается, не отличается внешней привлекательностью и несет угрозу для окружающих – в канаву можно просто провалиться.
  2. Закрытая. Изготавливается с помощью специальных труб с влаговпитывающими небольшими отверстиями по всей поверхности. В монтаже применяется особая технология – на дно траншеи укладывается подушка из щебня или песка, затем спецткань, в которую укутывается труба, после чего она закладывается щебнем, песком и дерном. Характеризуется максимальной эффективностью и долговечностью, но при этом достаточно дорога и требует строгого соблюдения правил установки.
  3. Засыпная. Представляет собой улучшенную версию первого системы первой разновидности. Однако в отличие от нее на дно траншеи укладывается крупный щебень, гравий, битый кирпич, а затем засыпается грунтом. Для повышения срока службы засыпной материал может укутываться в геотекстиль. Метод более бюджетный по сравнению со 2-ым вариантом, однако не имеет высокой пропускной способности.

Назначение

Дренаж – это осушительная система, которая используется для устранения лишней жидкости вокруг дома, сада, участка. Влага может появляться возле дома из-за различных условий: высокий уровень грунтовых вод, сильное таяние или особенный тип земли (глина, щебень, суглинок). Также дренажная система используется во дворах, где из-за неудобного местоположения дома, вода не может самостоятельно уходить или напротив, слишком быстро стекает, оставляя землю сухой и безжизненной.

Фото: дренаж при помощи досок

Когда вокруг дома нужно установить дренаж:

  1. Если во время таяния снегов или сильных осадков в подвале собирается жидкость;
  2. Если в Вашем регионе отмечается высокий уровень грунтовых вод;
  3. Когда фундамент дома регулярно подмывается водой;
  4. На полу появляется капиллярная сетка или некоторые участки здания подвержены образованию плесени.

Результаты подтопления дома

Установка дренажа может легко проводиться своими руками, в большинстве случаев используется периметральная система осушения фундамента вокруг частного дома. Для более сложных случаев возможно применение сложной системы естественного типа. Это обустройство целого ряда дренов, в которой есть основные (магистральные), и дополнительные. Такая методика используется на болотистых почвах или очень большом участке земли.

Естественный дренаж

Строительство поверхностной дренажной системы

Осушить дачный участок небольшой площади можно с помощью открытой системы поверхностного дренажа. Перед тем, как сделать дренажную систему на участке, необходимо приготовить рабочий инструмент и необходимые материалы. В частности, потребуется рулетка или другое средство измерения длины, уровень, штыковая и совковая лопата, молоток и нож. Кроме того, следует приготовить гравий, геологическое полотно, брусок или доску длиной около 3 метров.

Устройство дренажной системы на участке предполагает выполнение следующих действий:

  • Составляют схему расположения канав на участке, в соответствии с ней роют траншею глубиной около полуметра. Ширина траншеи зависит от почвы на участке, если это песчаный тип, то ширина не должна превышать 35 см, если преобладает глина, то ширину увеличивают до 45 см. Все траншеи должны входить в одну центральную канаву, идущую к водоприемнику.
  • Обустройство водоприемника проводится в самом низком месте участка. Работы предполагают подготовку ямы в соответствии с размерами накопительной емкости.
  • Установив водоприемник и сделав траншеи, проверяют уровень уклона. Для этой цели в канаву наливают большое количество воды и проводят наблюдение. При правильном обустройстве, вода должна быстро стекать и не задерживаться в местах соединения траншей. Если такого не наблюдается, то уклон необходимо увеличить.
  • Дно подготовленных траншей застилают геологическим полотном, при этом его ширины должно хватить, чтобы захватить стенки траншеи. Уложенный материал фиксируют небольшими деревянными колышками.
  • Затем на дно насыпают древесную щепу и гравий мелкой фракции. Толщина каждого слоя не должна превышать 10 см.

При решении вопроса, как сделать дренаж на участке, не исключается вариант использования бетона для обустройства основания траншеи. В этом случае можно рассчитывать на долговечность сооружения, так как стенки не будут осыпаться, и препятствовать отведению воды.

Подготовка к монтажу дренажа

Важнейший залог успешного обустройства дренажной системы на глинистом грунте с повышенным уровнем воды – правильно выполненный подготовительный этап. Тут выделим три основных шага.

Составление проекта. План-схема дренажа территории должна включать в себя такие данные:

  • положение траншей с учетом из изгибов и уклонов;
  • положение смотровых и водоприемных колодцев;
  • направление движения воды;
  • габариты всех компонентов системы.

Выбор дренажа. На глинистом грунте можно организовать два типа дренажа: 1) поверхностный – открытый вариант системы, которая обустраивается со сравнительно небольшим углублением в грунт; 2) глубинный – более сложный закрытый вариант дренажа, предполагающий углубление магистралей не менее, чем на 50 см.

Заготовка инструментов и рабочих материалов. Для укладки дренажной системы потребуется:

  • трубы диаметром от 75 до 110 мм – пластиковые с перфорацией;
  • фитинги и муфты;
  • геотекстиль для фильтрации;
  • колодцы – смотровые и приемные;
  • песок и щебенка;

Схема дренажа

  • ножовка;
  • трамбовка;
  • лопата;
  • тачка для транспортировки строительных материалов;
  • уровень.

Когда требуется обустройство дренажа

Дренажная система предполагает сбор и отведение грунтовой, талой и ливневой воды от строений  и непосредственно с участка. Наличие дренажа на участке позволяет предотвратить вымывание, пучение и заболачивание грунта, причиной которого является сильное насыщение влагой.

Далеко не каждый участок нуждается в дренаже, поэтому для решения вопроса, нужна ли дренажная система, следует внимательно осмотреть территорию.

В частности, следует обратить внимание на следующие моменты:

  • Образование очагов подтопления на участке после таяния снега.
  • Скорость впитывания воды после полива насаждений.
  • Наличие луж после сильного дождя.

Если все перечисленные факторы неоднократно наблюдались, то дренажная система водоотведения на участке обязательно нужна. Для большей уверенности можно вырыть несколько ям в разных местах участка на глубину примерно 1 метр, и осмотреть их через двое суток. Наличие воды на дне ям свидетельствует о сильном насыщении грунта влагой.

При решении вопроса, как самому сделать дренаж на участке, важно понимать, что система осушения является необходимостью в следующих случаях:

  • Высокий уровень грунтовых вод.
  • Преобладание на участке глинистой почвы.
  • Расположение участка в низине или на склоне какой-либо возвышенности.
  • Место расположения участка – регион с большим количеством выпадающих осадков.

Глубинный дренаж

Система глубинного дренажа представляет собой трубопровод, проходящий в местах, требующих постоянного отвода воды, или для понижения уровня грунтовых вод. Трубы укладывают с определенным уклоном в сторону коллектора или резервуара для сбора сточных вод, расположенного непосредственно на участке, или в водоем за периметром участка.

Чтобы добиться снижения уровня грунтовых вод, необходимо закладывать дрены на глубине около 1,5 метров. Для отведения воды от фундамента строений, трубы располагаю немного ниже, чем расположена подошва фундамента. Кроме того, трубы можно уложить по всему участку, выдерживая определенное расстояние между ними.

Одним из факторов, которые следует учитывать при обустройстве дренажа на участке своими руками, является рельеф местности. Технология предполагает укладку от самого высокого места на участке, до самой нижней точки. Ровный рельеф местности предполагает искусственное создание уклона при обустройстве траншеи под трубу. В среднем, уклон должен составлять 2 см на 1 метр трубопровода для грунта с преобладанием глины, дно траншеи в песчаной почве должно иметь уклон 3 см на 1 погонный метр трубы. При этом следует проверить наличие уклона на всем протяжении трубопровода.

Отведение воды с участка без дренажа

Причиной избыточного количества влаги в почве и образования луж на участке может стать не только высокий уровень грунтовых вод. Очень часто это случается из-за слишком низкой температуры воздуха и большого количества осадков. Вместе эти факторы существенно замедляют испарение воды, что приводит к образованию луж и плесени на поверхности грунта.

Обустройство дренажной системы возможно не для каждого участка, поэтому осушать земли приходится другими способами.

Не меньшей эффективностью, чем дренаж в огороде, характеризуются следующие варианты:

  • Пескование грунта. Это мероприятие предполагает внесение определенных порций песка в основной грунт. При этом повышается впитываемость почвы, и влага равномерно распределяется в ее верхнем слое. Это приводит к улучшению характеристик почвы и значительно повышает урожайность. Количество песка зависит от состава грунта на участке. Например, торфяной или глинистый грунт требуют внесения до 30 кг песка на 1 м2.
  • Обустройство открытых траншей. Принцип такого способа осушения предполагает обустройство неглубоких, до 30 см, траншей, имеющих небольшой уклон в определенное место на участке. Это может быть расположенный вблизи водоем или простая дренажная яма для стока воды. Принцип работы канав имеет сходство с дренажной системой, но с одной существенной разницей. Дело в том, что стенки канав не укрепляются, поэтому после недолгого срока эксплуатации они начинают осыпаться. Кроме того, пропускная способность небольшой канавки значительно ниже, чем у траншеи дренажной системы.
  • Насыпной грунт. Такой вариант простого дренажа участка чаще всего используется для участков, располагающихся в наиболее низких точках местности. В качестве добавки к основному грунту используются составы, подобранные на основе анализа почвы на участке. Отсюда можно сделать вывод, что осушение почвы на участке с использованием насыпного состава будет стоить довольно дорого. Однако следует отметить, что такой вариант отличается высокой эффективностью.
  • Насаждения на участке. Крупные кустарники, плодоносящие и лиственные деревья, имеют крепкую и объемную корневую систему, благодаря чему отмечается хорошее высушивание почвы. Но нужно набраться терпения, пока высаженные деревья и кустарники вырастут.

Строим дренаж вокруг дома

Рассмотрим, как правильно сделать кольцевой дренаж, не прибегая к услугам специалистов.

Подготовка инструментов

Перед тем, как делать дренаж своими руками, следует подготовить следующий набор инструментов:

  • Лопата.
  • Ножовка по металлу.
  • Гидравлический уровень.
  • Трамбовка ручная.
  • Тачка для вывоза грунта и подвозки щебня.

Строительство дренажной системы

Чтобы выполнить дренаж грунтовых вод, придется подготовить траншеи. Правила выполнения земляных работ:

  • Траншеи должны быть примерно на 20 см шире диаметра трубы, чтобы с каждой стороны от нее было по 10 см свободного пространства.
  • Глубина траншей зависит от глубины закладки фундамента. Трубы должны располагаться примерно на полметра ниже, чем самая нижняя точка фундамента.
  • При подготовке траншей следует постоянно измерять уровень уклона.
  • На утрамбованное дно канав насыпается песок слоем около 10 см и тоже хорошо трамбуется.
  • Теперь нужно застелить траншеи геотекстилем, причем края нетканого материала должны покрывать боковые склоны траншеи и выходить за края траншеи.

  • Следующий слой засыпки – керамзит или гравий. Материал засыпается слоем 20см, при этом, нужно не забывать постоянно контролировать величину уклона.
  • Теперь следует уложить в канавы трубы, а в углах дома – ревизионные колодцы.
  • Поскольку дренаж и ливневка, как правило, строятся одновременно, то поверх геотекстиля укладывают трубы ливневой канализации.
  • Для отведения дождевой воды используются полимерные трубы, но без перфорации.
  • К трубам ливневой канализации присоединяются отводы дождеприемников, установленных под водосточными трубами крыш.
  • Трубы, из которых состоит дренаж и ливневая канализация, присоединяются к дренажному колодцу, из которого выводятся в придорожную канаву или в водоем поблизости.
  • Затем траншея засыпается песком, по бокам траншеи (где нет труб) песок трамбуется. Высота слоя песка – 10 см.

Последний слой засыпки – грунт, который был вынут во время земляных работ. Сверху траншеи можно укрыть срезанным заранее дерном.

Дренажный колодец

Для дренажного колодца удобнее всего использовать готовые пластиковые емкости. Можно соорудить колодец и из готовых железобетонных колец или выполнить монолитную конструкцию из бетона и армирующей сетки.

Верх колодца обязательно закрывают крышкой из прочного материала – пластика или чугуна. Выпуск канализации перед выполнением обратной засыпки уплотняется, для этой цели удобно использовать пенопласт.

Классическая схема дренажа вокруг дома

Рассмотрим, как проводится устройство дренажной системы по классической схеме:

  • Траншеи для укладки дрен прокапываются по периметру здания, при этом, в них должен быть выдержан уклон размером 0,7-1%. Глубина траншей зависит от степени заглубления фундамента, трубы должны располагаться на полметра ниже фундаментных плит.
  • В нижней части системы должна быть установлена приемная камера – коллекторный колодец, то есть организуется точка сброса.

  • В тех случаях, когда необходимый уклон выдержать невозможно, в схему включают дренажный насос.
  • Производя обустройство дренажа, как правило, используют перфорированные трубы из полимерных материалов.
  • Обязательным элементом схемы являются ревизионные колодцы, они устанавливаются по углам здания.

Какие правила и нормы регламентирует СНиП

Для обустройства дренажной системы земельного участка вам потребуется внимательно изучить нормы СНиП -85 и -85.

Здесь есть вся информация, которая понадобится для успешного выполнения работы.

Первым делом изучите правила, которыми регламентирует устройство дренажа СНиП.

Они заключаются в следующем:

Нормы СНиП для дренажа

  • для создания дренажной системы следует использовать устойчивые к влаге трубы, лучше – керамические, асбестоцементные либо пластиковые;
  • соблюдать уклон труб к месту сбора воды. Он должен составлять 0,5-0,7%;
  • обязательно обустроить ревизионные колодцы – элементы, позволяющие контролировать работу дренажной системы, выполнять ее промывку и прочистку;
  • перед стеной цокольного этажа нужно сделать вертикальный дренаж, позволяющий отводить воду от здания в дренажную систему;
  • разместить трубы вдоль стен здания. Если фундамент имеет неправильную форму, можно уложить дрены на увеличенном расстоянии от него;
  • укладывать трубы так, чтобы дно изделий располагалось ниже края основания фундамента на 20 см и более. Верхний край труб не должен выступать за нижнюю часть основания фундамента;
  • пристенный дренаж должен быть обустроен по всему периметру здания.

Далее следует непосредственно составление технической документации. Сначала – проект дренажа участка.

При его составлении вам понадобятся такие данные:

Проект по нормам СНиП

  • размеры траншеи – для открытого дренажа глубина должна составлять 50 см, а ширина 40 см, для глубинного дренажа глубина канавы 70-150 см, ширина 40-50 см;
  • показатели уклона дренажной трубы (СНиП) – 2 см на метр трубы при глинистом грунте и 3 см на метр изделия при песчаном;
  • диаметр трубы – обычно берутся дренажные трубы диаметром в 110-160 мм;
  • высота песчаной подушки 10 см;
  • толщина гравийного слоя – от 20 до 40 см.

Смета ландшафтных работ

Теперь составляется смета, которая будет включать расчет объема дренажа, длины труб, количества геотекстиля.

Здесь вам потребуется определить стоимость следующих материалов:

  • дренажные трубы (гофрированные с перфорацией) – диаметр 110 мм, длина равна длине всей траншеи или суммарной длине траншей, если их несколько;

    Дренажная труба гофрированная с перфорацией

  • соединительные муфты – количество труб, уменьшенное на 1;
  • переходник для соединения магистральной трубы и накопительного колодца;

    Переходник для соединения труб

  • сам дренажный колодец, объем которого рассчитывается, исходя из объема воды, которая будет поступать сюда;
  • угловые соединения – количество равно числу поворотов в дренажной системе;
  • смотровые колодцы (устанавливаются на каждом углу здания. Если угловых соединений много, то ставят колодцы через одно. При этом, расстояние между ними не должно превышать 20 см);

    Смотровые колодцы

  • песок, щебень, геоткань – количество определяется размерами траншеи.

Как же выполнить расчет дренажа? К примеру, есть дом, длина стен которого равна 10 х 10 метров.

Фундамент заложен в грунт на 1,2 метра.

Глубина промерзания почвы составляет 0,8 м.

Пристенный дренаж фундамента

Теперь рассмотрим пример пристенного дренажа фундамента, СНиП нормы здесь учтены.

Сначала определим количество дренажных колодцев. Длина одной дренажной трубы, учитывая отступ в 3 метра от фундамента, составит 16 м.

Общая длина дрен по периметру составит 64 м. Если сток организован по двум параллельным дренам в один колодец, то мы получим длину 32 метра.

Верхней точкой станет угол, противоположный по своему размещению колодцу.

Учитывая уклон в 1 см на каждый метр, получим разницу в высоте точки сбора и отвода воды в 32 см.

Если установить два колодца с противоположных сторон дома, то длину каждого участка дрен можно сократить до 16 м, соответственно, перепад будет равным 16 см, так получается сократить затраты на проведение монтажных работ.

Пристенный дренаж фундамента

Учитывая то, что глубина промерзания грунта 0,8 м, а мощность самого дренажного слоя 0,5 м, нам потребуется вырыть траншею глубиной 1,3 метра.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
