Устройство дренажной системы монолитного фундамента

Этапы устройства дренажной системы

Создание дренажа выполняется по определенному алгоритму, который зависит от типа выбранной системы. Рассмотрим этапы устройства каждого вида дренажа. Пластовый дренаж. Вариант водоотведения перед заливкой плитного фундамента. Выполняется он следующим образом:

на расстоянии 20 метров от места будущей постройки монтируется дренажный колодец;
на заранее рассчитанную глубину укладываются в слой геотекстиля трубы, а затем полностью засыпаются песком, заливаются водой и трамбуется;
на поверхность снова укладывается слой геотекстиля для предотвращения капиллярного подсоса воды;
далее — засыпается слой гравия, два слоя ЭППС и выполняется монтаж опалубки для заливки бетонной плиты.

Пристенный дренаж. Создание такого водоотведения выполняется по периметру основания фундамента дома, в углах монтируются ревизионные колодцы. Рассмотрим этапы выполнения дренажа:

на очищенные стены фундамента сверху наклеивается внахлест профилированная мембрана или другой вид гидроизоляции;
на грунт стелется нижний край мембраны и установить перфорированные в обмотке трубы;
трубы закладываются под уклоном в 1-2% к водосборному колодцу;
место по периметру дренажа засыпается гравием и песком;
вся засыпка трамбуется.

Такое дренирование может осуществляться для разных типов основания дома, его особенность — укладка дрен на близкое расстояние от фундамента.

Кольцевой дренаж. Стоит сразу сказать, что осуществить эффективный кольцевой дренаж без предварительной подготовки проекта практически невозможно. Далее процесс осуществляется по алгоритму:

на расстоянии около 5 метров от постройки роется траншея (глубина и ширина рассчитывается каждом случае индивидуально);
на дно канавы насыпается песчаная подушка, с обязательным уклоном в 2-3 см на каждый метр;укладывается геотекстиль, края которого заводятся на стенки траншеи;
монтируется дренажная система из перфорированных труб, ревизионных колодцев и резервуара для сбора воды;
дрены укрываются геотекстилем, засыпаются слоем песка и гравия, а затем грунтом.

Защиту фундамента дренаж обеспечивает в полной мере только в том случае, когда все расчеты выполнены максимально точно, а монтаж осуществлен правильно и качественно. Если вы дилетант в строительстве и не знаете, как сделать дренаж фундамента, то не стоит рисковать, лучше доверить подобные работы специалистам.

Виды осушения грунта

Дренаж – это система осушения почвы, которая необходима, чтобы защитить здание и его несущее устройство от подтопления или разрушения его основания. Данная операция необходима на болотистых грунтах, или регионах с высоким показателем среднегодовых осадков. Также часто дренажные системы используются для того, чтобы направить воду в нужное русло, если, к примеру, участок расположен в неудобном месте для естественного увлажнения.

Дренаж фундамента

Существует два вида дренажа фундамента – пристенный и естественный. Пристенный считается классическим и используется на различных почвах. Главной его особенностью является расположение непосредственно возле фундамента. Это позволяет дренам контролировать приток влаги и при необходимости, сливать её в септик или дренажный колодец.

Естественная система осушения применяется при нестандартных планировках зданий или если участок находится в болотистой местности. Дело в том, что классической системы при высоком уровне грунтовых вод, недостаточно. Естественная представляет собой целую сеть притоков, которые расположены равномерно вокруг здания или частного участка.

Устройство дренажной системы

Пластовый дренаж

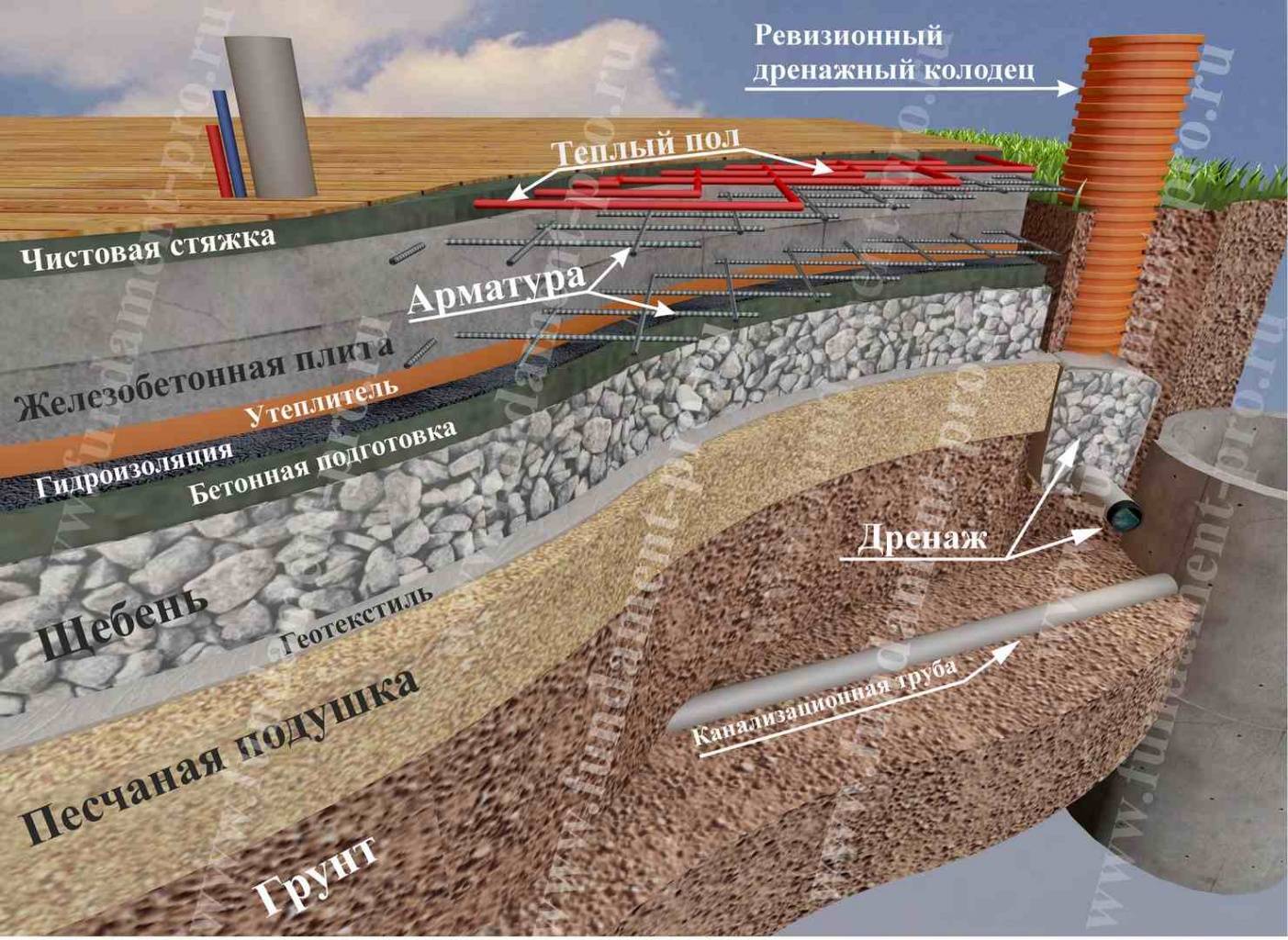

Данная схема плитного дренажа фундамента

используется для защиты любых зданий на водоносных грунтах. К преимуществам пластового дренажа, прежде всего, относят его стоимость, которая значительно ниже затрат на создание других видов водоотвода. Сэкономить получается потому, что подстилающий слой щебня, необходимый для монтажа дренажной системы, уже заложен в проект строительства дома. В тех случаях, когда коттедж устанавливается на столбчатый или ленточный фундамент, придется дополнительно проводить отсыпку щебнем уже внутри готовой конструкции.

Монтаж пластовой системы основан на понятных и простых принципах. Его устройство под плитой фундамента будет необходимо, если есть следующие факторы:

Наличие на участке нескольких водоносных горизонтов, пересекающихся или непересекающихся между собой, но имеющих различные свойства.
Наличие грунтовых напорных вод.
Подвал или цоколь будущего здания располагается ниже водоносного подземного горизонта.
Есть вероятность капиллярного всасывания влаги материалом, из которого изготавливается фундамент и цоколь.

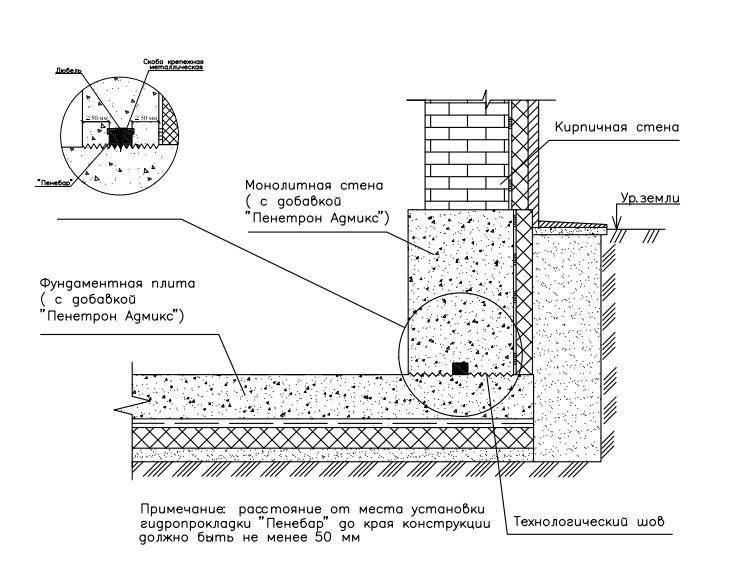

Строительство дренажа монолитной плиты фундамента

начинается с рытья котлована. При этом нужно соблюдать два главных правила:

Котлован должен быть не менее чем на 1 метр больше, чем основание здания с каждой стороны;
Котлован изготавливается так, чтобы его дно имело небольшой уклон от центральной части к стенам дома.

При обустройстве водоотвода понадобится использовать геотекстиль. Он будет служить своеобразным фильтром, исключая заиливание фильтрам дрен и перемешивание отсыпки фундамента с почвой. Такая слоистая подстилка и дала название пластовому дренажу. Помимо геотекстиля, она состоит из чередующихся между собой слоев песка и щебня.

Целостная схема водоотводов и величина каждого пласта дренажа рассчитывается с учетом габаритов строения и особенностей участка. Сделать это могут только опытные проектировщики. Самостоятельно определить характеристики водоносных слоев невозможно.

Когда нужен дренаж

Мероприятия могут проводиться для достижения двух целей: дренаж дома и дренаж участка

Важно не путать эти два понятия. Дренаж зданий (фундаментов) предусматривают в следующих случаях:

При вероятности подтопления подвальных и цокольных этажей. Это требуется, если грунтовые воды на участке располагаются менее чем на 50 см ниже отметки фундамента в проекте. Если в помещениях будет расположено чувствительное к влажности оборудование, а грунты на участке глинистые, также потребуется система водоотвода. Третий случай в котором необходим дренаж — возможность появления верховодки возле здания.
Если испытания в лабораторных условиях показали, что грунтовые воды агрессивны к материалу несущих конструкций. В этом случае сравнивают два варианта: дренаж и усиленную гидроизоляцию. Выбирают наиболее выгодный в экономическом плане способ.
При реконструкции могут потребоваться системы водоотвода, если в процессе эксплуатации объекта происходили протечки влаги возле здания. Это может произойти из-за технических утечек, неисправностей водосливной системы, нарушения конструкции отмостки, которая защищает фундамент от дождевой и талой влаги. При этом пучинистые грунты насыщаются водой и дают сильные деформации.

Кроме этих причин стоит выделить проектные решения, которые провоцируют повышение уровня грунтовых вод:

если с кровли не предусмотрен организованный водоотвод и система отводящих лотков;
проект предусматривает возведение на участке сплошных подпорных стенок, «стен в грунте» и бетонных ростверков, которые препятствуют оттоку грунтовых и поверхностных вод от здания;
при наличии вблизи здания открытых водоемов, при устройстве которых не принято эффективных противофильтрационных мер;
вблизи фундаментов есть замкнутые или безуклонные зоны, сток воды с которых затруднен;
обратная засыпка выполнена грунтом с высоким коэффициентом фильтрации без должного уплотнения (нарушение технологии).

Все эти факторы повышают вероятность затопления подвальных и цокольных помещений и разрушение несущих конструкций дома.

Разновидности и устройство дренажных систем

Решить проблему чрезмерной влажности почвы на участке можно дренажными системами двух типов — поверхностной и глубинной. Решение, какую из них использовать для осушения своего участка, напрямую зависит от причин, которые приводят к затоплению территории.

Поверхностный (открытый) водосток для сбора осадков

Дренаж поверхностного типа представляет собой систему дождеприёмников, призванных собирать и удалять за пределы участка дождевую и талую воду, не позволяя ей впитываться в грунт. Такая система водоотведения превосходно работает на глинистых грунтах и может дополнять традиционную ливневую канализацию. Отвод воды осуществляется в фильтрационные колодцы или за пределы участка. Кроме того, львиная доля осадков попросту испаряется.

Точечный дренаж очень часто совмещают с линейной системой водоотведения

В зависимости от конструкции сливных водоотводов поверхностный дренаж делится на два вида:

точечный,
линейный.

При обустройстве точечного дренажа сбор сточных вод осуществляют при помощи ливневых заслонок, сливных водоотводов, дождеприёмников и трапов. Местами их установки являются дверные приямки, точки слива кровельных дождеприёмников, зоны под поливочными кранами и другие участки, которые нуждаются в локальном сборе воды. Точечные водосборники соединяются с подземными трубами, по которым стоки попадают в коллектор ливневой канализации.

Лотки линейной дренажной системы закрывают решётками, которые препятствуют их засорению

Линейный дренаж бывает пристенным или же удалённым от сооружений. Он представляет собой систему зарешечённых лотков для сбора осадков, которые не попали в точечные дождеприёмники. Этот способ осушения рационально использовать в таких случаях:

если есть опасность смыва верхнего, плодородного слоя почвы. Чаще всего подобная неприятность происходит на участках, наклон которых относительно горизонта составляет более 3 градусов;
при расположении участка в низине. Из-за этого стекающая во время дождя и снеготаяния вода создаёт угрозу строениям и зелёным насаждениям;
для удаления осадков с тротуаров и дорожек. В этом случае пешеходные зоны обустраивают на небольшом возвышении, с уклоном в сторону водоотводящего канала.

К линейным относится и дорожный дренаж, который выполняется в виде канавы, параллельной полотну для движения автомобилей.

Глубинный дренаж

Обустройство глубинной дренажной системы необходимо там, где грунтовые воды подходят к поверхности участка ближе чем на 2.5 метра. При её постройке требуется большой объём земляных работ, поэтому сооружать такой дренаж лучше всего одновременно с рытьём котлованов под фундамент дома и хозяйственных построек.

Дренажные трубы заводского изготовления и типы грунтов, на которых их рекомендуется использовать

Для сооружения глубинного дренажа используют перфорированные трубы (дрены), которые укладывают в слое грунта под наклоном. Наличие отверстий позволяет дренам собирать излишнюю влагу и транспортировать её в накопительный коллектор, фильтрационный колодец или дренажный тоннель.

Конструктивные особенности глубинных дренажных систем

Ещё одним распространённым видом глубинного дренажа является пластовая или засыпная система. Её выполняют в виде подземного канала, до половины заполненного фильтрующей подушкой из щебня или колотого кирпича. Для предотвращения впитывания собираемой влаги дно пластовых дрен герметизируют при помощи слоя глины, поверх которого укладывают рулонную гидроизоляцию.

Нужен ли дренаж для фундаментной плиты (функции дренажа)

Для начала давайте разбираться, какие функции выполняет дренаж фундамента:

Отвод от фундамента дождевых и талых вод
Удаление подземных грунтовых вод от фундамента
Стабилизация влажности грунта рядом с фундаментом и под самим фундаментом

Это три основные причины для устройства дренажа, при этом не важно, какой тип фундамента вы выберете. Эти функции можно заключить в одну глобальную цель – отвести воду от фундамента и грунта

Неважно, какая вода будет угрожать фундаменту, грунтовая или талая. Важно, чтобы почва под фундаментом не переувлажнялась. Намокание грунта снижает его способность выдерживать нагрузки, а это в свою очередь ведет к неравномерным усадкам почвы, что влечет за собой излишнее давление на фундамент. А так же, отведение воды от фундамента защищает зимой и весной от сил морозного пучения и неравномерного оттаивания грунта в межсезонье. Пучинится не сухой грунт, а переувлажненный. Чем больше воды, тем больше будет сила морозного пучения. К тому же, если фундамент стоит в воде, то по микротрещинам в толщу зайдёт вода и при замораживании почвы влага разрушит бетон. Выход? Во-первых, отводить воду от железобетона. Во-вторых, утепление фундамента, что немаловажно, но это тема отдельной статьи.

В статье «Толщина фундаментной плиты», мы рассказываем, как тип грунта влияет на толщину проектируемого фундамента и как сделать расчет на основании этих данных.

Так нужен ли дренаж для фундамента монолитная плита? Необходим, если:

Уровень грунтовых вод (УГВ) высокий
Грунты вокруг дома и под домом, плохо пропускают через себя воду
Несущая способность грунта низкая
Пятно застройки находится в низине участка

Последовательность выполнения работ

Система пристенного дренажа монтируется в несколько этапов. Для этого потребуется:

Геотекстиль предназначен для усовершенствования качества строительства, его долговечности и устойчивости к природному фактору.

песок;
геотекстиль;
промытый гравий;
перфорированные поливинилхлоридные трубы;
капроновая веревка;
лазерный нивелир.

Итак, вначале устраивается песчаное ложе, тщательно вымеряется перепад высот с помощью лазерного нивелира. Ставятся вешки. При необходимости для создания равномерного уклона для стока воды в канавку-приемник без применения насоса по отметкам на вешках подсыпается крупный песок.

Поверх песка укладывается полотно из геотекстиля, на него насыпается промытый гравий, в котором делаются углубления для укладки дренажных труб

Важно соблюдение одинакового уклона по всей длине канавы

Далее на гравий укладываются перфорированные поливинилхлоридные трубы. Размер их отверстий не должен превышать минимальные размеры частиц гравия для предотвращения засорения.

На дренажной системе предусматривается наличие вертикальной трубы с вмонтированной плотно закрываемой крышкой, которая обеспечивает промывку системы.

На следующем этапе трубы соединяются между собой, с помощью натянутого шнура проверяется общий уклон всей системы (он должен составлять 2 см на один м длины всех труб).

На каждом “поворотном узле” дренажной системы предусматривается устройство вертикальной трубы с вмонтированной плотно закрываемой крышкой. Благодаря наличию таких труб дренаж обеспечивается возможностью промывки системы.

Уложенные трубы обматываются геотекстилем. Во избежание попадания гравия в дреновые отверстия не допускается образования зазоров между витками. Обмотанные геотекстилем трубы фиксируются капроновой веревкой.

Затем трубы с геотекстилем засыпаются слоем чистого гравия на 15-20 см. Гравийная подушка укрывается геотекстильным полотном внахлест для предотвращения попаданий в щели грунта.

Пристенный дренаж фундамента СНИП

4169
гидроизоляция фундамента дренаж дренаж фундамента

Самое вредное для фундамента явление – грунтовые и талые воды.

Из-за них в сезон снеготаяния возникают подтопления, отсыревают стенки основания, покрываются плесенью.

По капиллярам вода сквозь бетонную толщу поднимается к другим конструкциям дома, разрушает и их тоже.

Чтобы защитить постройку от этих факторов, необходимо устройство дренажной системы водоотвода от фундамента зданий.

Пристенный дренаж как наиболее эффективный способ защиты фундамента от грунтовых вод

Обустройство жизни в частном городском доме или в загородном коттедже не останавливается на возведении жилого здания.

Фундаменту дома требуется дополнительная защита, так как со временем становится ощутимым разрушительное воздействие грунтовых вод.

Одной из эффективных превентивных мер считается устройство системы водоотведения – сложной конструкции, основной задачей которой является сбор и перемещение жидкости, находящейся в грунте.

Попытаемся выяснить, кто может обойтись без водоотведения и можно ли сделать дренаж вокруг фундамента своими руками.

Кольцевая система

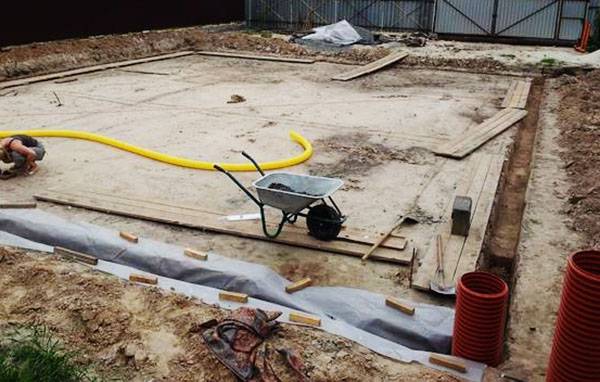

Дренаж вокруг фундаментной плиты

кольцевого вида используется для эффективного осушения территории вокруг дома и исключения возможности подтопления подвала, цокольного этажа глубинными и стоковыми водами. С помощью кольцевого дренажа удается значительно понизить уровень грунтовых вод. Но изготовление такой системы требует точных расчетов и профессионального анализа информации об участке, на котором расположен коттедж. Для этого предварительно проводят специальные инженерно-геологические изыскания.

На основе собранных данных проектировщик определяет особенности будущей системы дренажа:

размеры дисперсионной воронки;
требуемое сечение дренов, исходя из притока воды;
расстояние от дренов до основания здания.

Во время проектирования кольцевого дренажа обязательно учитывают тот факт, что во время его эксплуатации водоотводные каналы будут загрязняться взвесями, содержащимися в воде. В проекте это обстоятельство должно быть отражено в особенностях изготовления дренажной конструкции.

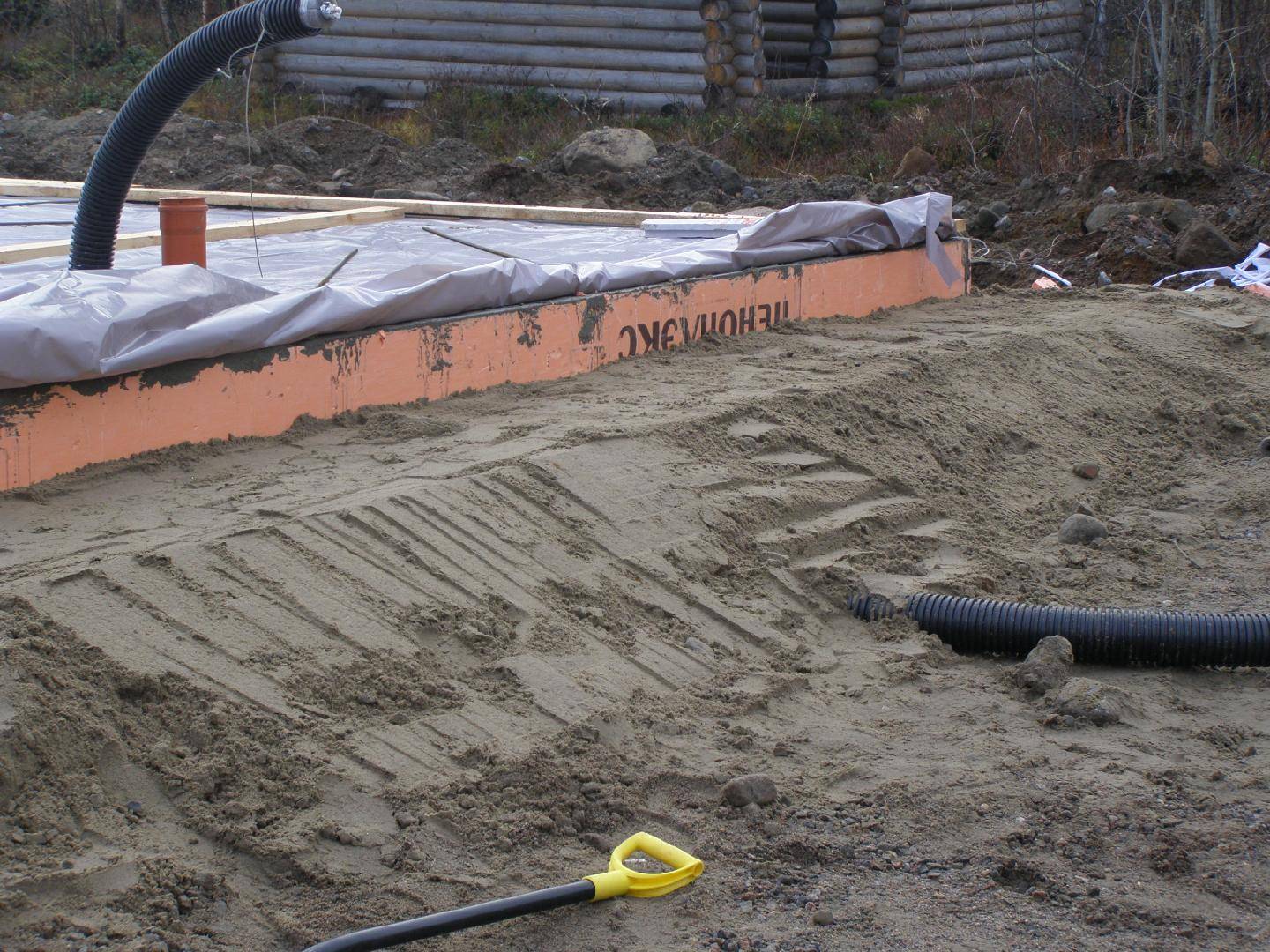

Дренаж плитного фундамента

Работы по устройству

Если работы ведутся на вспучивающихся грунтах, на которых существует угроза подвижности – применяются технологии, включающие более осторожное воздействие. Например, фундамент мелкого заложения (его еще называют плитный фундамент) устраивают из монолитных плит, а располагается он под площадью всей постройки, а не только по периметру

Необходимо обезопасить ленточный мелкозаглубленный фундамент от пучинистых грунтов. Это обеспечивают за счет того, что организуют качественный дренаж мелкозаглубленного фундамента.

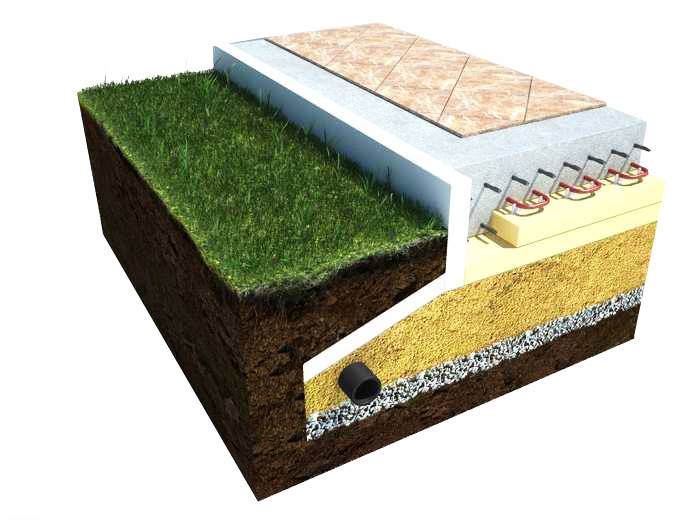

Расположение слоев дренажа

Осуществляют его организацию по таким правилам:

После того, как будет вырыта траншея под фундамент, надо организовать дренажные скважины на глубину, максимально возможную в данном случае. Эта глубина должна быть не менее, чем глубина промерзания почвы.
Скважины должны находиться на расстоянии двух-трех метров друг от друга. Внутрь скважины помещается труба для дренажа, а пространство заполняется щебнем либо крупным гравием.
Возможна замена трубы «чулком» из агрила, полипропилена, стеклоткани или другого негниющего нетканого материала.
На дно траншеи в районе скважины насыпают слой щебня.
Между скважинами чаще всего насыпают песок, который хорошо утрамбовывают. Сверху, на песок, опять кладут слой щебня и все это заливают бетоном.
После застывания бетона следует выкопать узкую траншею с внешней стороны фундамента. Ее глубина должна доходить до подсыпанного под ленту фундамента гравия.
Эту траншею тоже необходимо засыпать щебнем. Сверху делают отмостку шириной до одного метра.

Дренажную канаву засыпают щебнем

Выполнив все эти действия мы получили ловушку из щебня для влаги, которой талые и дождевые воды насыщают грунт, прилегающий к фундаменту. Вода, находящаяся в области фундамента, попадает в зону щебня, уходит вниз и дренируется. Фундамент всегда окружает сухой щебень, а при морозах сухой грунт не вспучивается.

Таким образом был устроен дренаж плитного фундамента, который защищен от глинистых пучинистых грунтов.

Совет от профессионала: Для фундамента, уже возведенного, можно сделать такую гравийную ловушку с внешней стороны аналогичным образом.

Пример размещения траншеи

Рассмотрим пример, представленный на рисунке ниже: возьмем траншею шириной 0,6 метра и глубиной 1 метр.

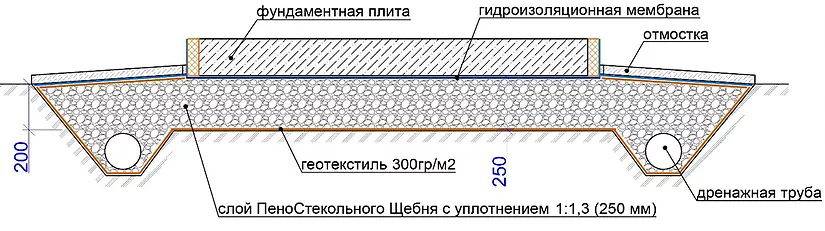

Схема траншеи дренажа фундамента

Зеленым цветом показана зона, на которую приходится нагрузка от фундамента. Необходимо, чтобы траншея не доходила до этой зоны, иначе фундамент может ослабиться. Если траншея будет глубиной 2,5 метра, то зона нагрузки с ней пересекается. А траншея в 1 метр глубиной находится далеко от зоны нагрузки.

Необходимо обратить внимание на такие моменты:

траншею лучше делать небольшими участками, например, по 1 метру: выкопать, потом засыпать и приступать к следующему участку;
щебень в траншеях надо укладывать в обойму из геотекстиля. Это необходимо для того, чтобы прослойка из щебня не заилилась, это может привести к потере дренажной способности;
устройство отмостки обязательно.

Отмостка – защитная полоса вокруг здания

Пристенный дренаж фундамента

Пристенный дренаж фундамента призван отвести воду от фундамента дома, что позволит обеспечить защиту фундамента от разрушения. Устройство дренажной системы выполняется вокруг дома по периметру. Существует два способа отвода грунтовых вод от дома:

Открытый,
Закрытый.

Открытый способ позволяет собирать и отводить дождевые стоки. Но он мало пригоден для отвода грунтовых вод. Особенно, если на дно такой канавы, опоясывающей дом, уложены лотки или распиленные половины больших труб. Для дренажа фундамента необходимы глубокие канавы, ниже уровня, на который заглублен фундамент. И оставлять такие канавы открытыми, не совсем безопасно.

Поэтому дренаж для фундамента выполняют закрытым.

Схема дренажа фундамента: просто и понятно

Схема дренажа фундамента должна учитывать:

Расстояние трубы от фундамента. Оно должно быть не больше толщины фундамента.
Глубину залегания трубы. Следовательно, и глубину траншеи. Дренажная система должна располагаться ниже уровня фундамента. Кроме этого, глубина заложения труб должна учитывать глубину промерзания грунта. Трубы прокладываются ниже этой отметки на 50 см.
Наличие (отсутствие) сливного трубопровода;
Расположение смотровых колодцев.

И поскольку процесс выкапывания канавы для дренажа трудоемкий, целесообразно выполнить устройство дренажа фундамента одновременно с устройством самого фундамента, или сразу после него. Дренажная труба укладывается с небольшим уклоном (достаточно 2-5 см наклона на каждый метр трубы), чтобы скопившаяся в ней вода вытекала в заданном направлении. Пристенная дренажная система фундамента должна располагаться ниже самого фундамента, независимо от того тип выбран: ленточный, плитный или свайный. В траншею настилается геотекстиль. Этот пористый материал играет роль фильтра. Он нужен для того, чтобы в трубу не попадал песок и мелкие фракции содержащиеся в грунте. Сверху на текстиль насыпается гравий размером 15-20мм. Более мелкий перекроет отверстия в трубе. На щебенку укладывается труба. И сверху засыпается щебнем, который укрывается краями геотекстиля.

Степень ее перфорированности зависит от влажности. Строительный рынок предлагает трубы

с полной перфорацией, когда отверстия располагаются по всему периметру трубы под углом 60 градусов и в шахматном порядке, по длине отверстия располагаются на расстоянии 10-20 см.
С частичной перфорацией предусматривающей наличие 3-х дырочек только на верхней половине трубы также под углом 60о и на расстоянии 10-20 см.

Важное замечание. Дренажная труба ни в коем случае не должна выполнять функцию ливневой канализации, в нее нельзя присоединять дождевые водостоки с кровли дома. Причина кроется в перфорированности дренажной трубы

Причина кроется в перфорированности дренажной трубы.

Геотекстиль. Этот пористый материал играет роль фильтра при устройстве дренажа

В процессе переполнения дренажной системы водосточная вода попадает из трубы в грунт, что приводит в нем к повышенному содержанию влаги.

Но водосточные глухие трубы можно проложить рядом с перфорированными, или над ними, вторым ярусом. Это позволит не выкапывать лишние канавы.

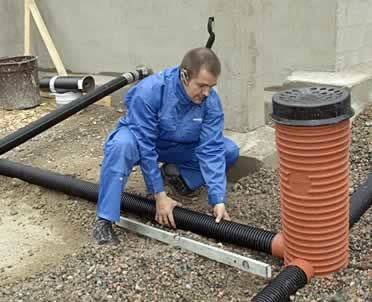

По углам дома следует предусмотреть смотровые колодцы, в которые входят трубы. Сейчас дренажные смотровые колодцы из пластика приобретаются на строительном рынке вместе с трубами и геотканью.
