Инструкция по сборке самодельного индукционного котла
Стоит отметить, что нередко инструкция, как сделать электрокотел индукционного типа, настолько сложна и содержит такие трудоемкие чертежи, что самостоятельная сборка оборудования выглядит довольно сомнительной. Однако мы нашли нестандартное решение.
Перед тем как самому сделать электрокотел для отопления, нужно будет приобрести индукционную печь мощностью 2,4 кВт и 3 метра профилированных труб Ø25×50 мм со стенками, толщиной в 2,5 мм.
Если рассмотреть, как будет работать эта конструкция, то сначала собираем плоскую емкость из профиля — по ней будет двигаться жидкость. А затем к трубе фиксируем индукционную печку и подключаем ее к сети. Все вместе будет выглядеть примерно как кастрюлька на печке.
Нарезку трубы нужно выполнить максимально точно. Понадобится несколько кусков по 400 мм, тщательно зачищенных от заусенцев на торцах.
Поскольку жидкость внутри такого котла будет двигаться змейкой, то желательно взять четное количество кусков трубы, чтобы входное и выходное отверстие располагались с одной стороны — так их удобнее подключать к отопительному контуру.
Далее нужно прорезать стыковочные отверстия, расположив их строго напротив друг другу. Для удобства можно сначала высверлить по краям 2 дырки сверлом Ø10 мм, и с помощью болгарки прорезать между ними щель.
Поскольку профильные трубы не идеально ровные, их нужно сначала состыковать тупыми краями с острыми и пронумеровать, чтобы потом не перепутать.
На следующем этапе стыки между трубами нужно проварить. Укладываем конструкцию на ровную поверхность, стягиваем струбциной и свариваем. Сначала делаем точечную сварку, чтобы конструкцию не повело, а затем выполняем капитальные швы.
Теперь нужно закрыть торцевую часть нашей емкости. Используем для этого стальную полосу, вырезанную из профилированных труб. Сварку выполняем аналогичным методом — сначала точечно, а затем капитально.
С противоположной стороны также привариваем полосу, не забывая об установке входного и обратного патрубков на крайних трубах. Чтобы обеспечить максимальную площадь контакта емкости с печкой, все швы нужно тщательно зачистить.
Чтобы наш котел можно было повесить на стенку, на его задней части нужно приварить 2 уголка, в которые будет помещена индукционная печка, а также петли для навешивания.
Последний этап работы — покраска. Можно использовать термостойкую краску. На этом сборочные работы завершены. Можно вешать котел и подключать его к отоплению и электросети.
При покупке индукционной печи обратите внимание, чтобы она была рассчитана на беспрерывную работу. В противном случае потребуется перезапуск системы через каждые 2 часа
Каждая из перечисленных моделей является полностью функциональной и надежной. Выбор в пользу какой-либо из них каждый сделает самостоятельно. Главное, внимательно отнестись к работе и в случае затруднений проконсультироваться со знающими людьми.
Подключения по схеме «звезда»
В качестве наглядного примера предлагаем рассмотреть подключение схемы «звезда», где использовано три нагревателя. Данный вариант подходит для подсоединения к сети сухих трубчатых нагревателей с выводами в виде 4-х болтов и блоков ТЭН.
Данная схема предполагает подсоединение к соответствующей фазе каждого второго вывода нагревателя. Каждый первый вывод нагревателей соединены между собой, что способствует образованию общей точки, которая в свою очередь определяется, как нулевая. Соединённая нагрузка — трехпроводная.
Трехпроводное соединение используется для напряжения 380 Вольт. Далее предлагаем рассмотреть подключение ТЭНа в трехфазную сеть. Здесь включение и отключение напряжение осуществляется в автоматическом режиме за счет наличия трехполюсных выключателей.
Приведенная схема показывает, что контактные выводы электронагревателей, которые располагаются с правой стороны подключены к фазам А, В, С. Выводы расположенные слева соединены в общую нейтральную точку. Напряжение при работе нагревательных элементов между выводами расположенными справа и нулевой точкой составляет 230 Вольт.
Существует также метод подключения схемы «звезда» по четырехпроводному типу. Электронагреватели подключаются к трехфазной сети с напряжением 230 Вольт. Нулевая точка выводов нагревателя при этом соединена с нулевой точкой источника питания.
На имеющейся схеме видно, что правые выводы ТЭНов соединены с соответствующими фазами. Левые выводы замкнуты в единой точке, которая в свою очередь соединена с нейтральной шиной питающего источника. Между нулевой точкой и контактными выводами рабочее напряжение составляет 230 Вольт.
Для полного отключения нагрузки электросети используют автоматические выключатели «3+N» или «3Р+N». Такие автоматы позволяют переводить силовые контакты на рабочий авторежим. Чтобы подробней ознакомиться со схемой «звезда» на практике предлагаем рассмотреть подключение ТЭНов электрокотла.
Варианты установки
Итак, для начала разберемся с вариантами подключения электрокотла в частном доме и квартире своими руками:
- Если мощность водонагревателя не превышает 3,5 кВт, то обычно он запитывается от розетки. При этом допускается использование однофазной сети 220В.
- В том случае, если мощность варьируется в пределах 3,5-7 кВт, необходимо осуществлять электромонтаж своими руками напрямую от распределительной коробки. Это связано с тем, что розетка может не выдержать высоких токовых нагрузок. Как и в предыдущем случае, 220-вольтная сеть допускается для применения.
- Ну и последний вариант, который может встретиться – электрокотел, мощностью свыше 7 кВт. В этом случае необходимо не только вести отдельный кабель от распредкоробки, но и использовать более мощную 3-х фазную сеть 380В.
Схемы включения ТЭН в однофазную сеть.
Трубчатые электронагреватели рассчитаны на конкретное значение мощности
инапряжения , поэтому для обеспечения номинального режима работы их подключают к питающей сети с соответствующим напряжением. Согласно ГОСТ 13268-88 нагреватели изготавливаются на номинальные напряжения:12 ,24 ,36 ,42 ,48 ,60 ,127 ,220 ,380 В , однако наибольшее применение нашли ТЭНы рассчитанные на напряжение 127, 220 и 380 В.
Рассмотрим возможные варианты включения ТЭН в однофазную сеть.
2.1. Включение в розетку.
ТЭНы мощностью не более 1кВт (1000 Вт) можно смело включать в розетку через обычную штепсельную вилку, так как такой мощностью обладает основная масса электрических чайников и кипятильников, которыми мы разогреваем воду.
Через обычную вилку можно включить параллельно
два ТЭН, но у обоих нагревателей мощность должна быть не более 1 кВт (1000 Вт), так как при параллельном соединении их общая мощность увеличивается до 2 кВт (2000 Вт). Таким образом, можно включить несколько нагревателей, но их общая мощность должна составлять не более 2 кВт, а для включения в розетку необходимо использовать более мощную вилку.
Бывает ситуация, когда дома завалялись несколько нагревателей, рассчитанных на рабочее напряжение 127 В, выкинуть их рука не поднимается, а в домашнюю сеть не включишь. В этом случае нагреватели включаются последовательно
, что дает возможность подавать на них повышенное напряжение. При последовательном соединении двух нагревателей с напряжением 127 В их мощность остается прежней, а общее сопротивление увеличивается в два раза. Например, при включении двух нагревателей мощностью по 500 Вт их общая мощность составит 1000 Вт.
Однако в этой схеме есть один недостаток: если выйдет из строя любой из ТЭН, то работать не будут оба, так как разорвется электрическая цепь и прекратится подача питания.
Также надо помнить, что при последовательном соединении двух нагревателей с рабочим напряжением 220 В их общая мощность уменьшается
в два раза, так как из-за увеличения общего сопротивления каждый нагреватель будет получать около 110 В вместо положенных 220 В.
2.2. Включение через автоматический выключатель.
Будет на много удобнее, если на ТЭНы подавать напряжение с помощью автоматического выключателя. Для этого необходимо в домовом щитке предусмотреть автомат, или же автомат установить непосредственно рядом с нагревательным устройством. Подача и отключение напряжения будет осуществляться включением/выключением
автоматического выключателя.

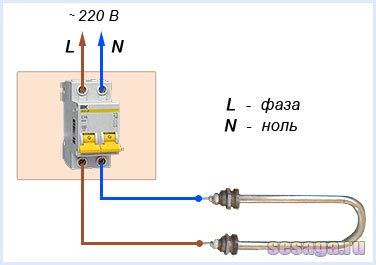

Следующий вариант включения нагревателей осуществляется двухполюсным выключателем, что является наиболее предпочтительным, так как в этом случае фаза и ноль разрываются одновременно и ТЭН полностью отключается от общей схемы. Напряжение подается на верхние клеммы выключателя, а к нижним подключается нагреватель.

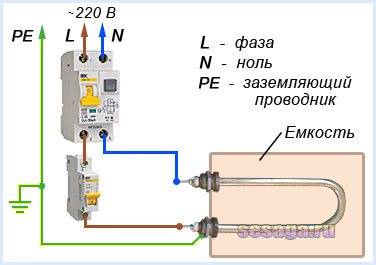

Если электрический нагреватель используется для нагрева воды и в доме , то для защиты от поражения электрическим током в случае пробоя изоляции нагревателя есть смысл или дифавтомат.
В этом случае заземляющий проводник
соединяют с корпусом ТЭНа или подключают на специальный винт, закрепленный на корпусе емкости. Рядом с таким винтом изображают знак заземления. Рассмотрим схему с дифавтоматом:
Защита с дифавтоматом работает следующим образом: при пробое изоляции нагревателя на его корпусе появляется фаза, которая используя наименьшее сопротивление «пойдет» по заземляющему проводнику РЕ
и создастток утечки . Если этот ток превысит уставку, то дифавтомат сработает и отключит подачу напряжения. Если в цепи произойдеткороткое замыкание , то и в этом случае сработает дифавтомат и обесточит ТЭН.
При использовании УЗО между ним и нагревателем необходимо установить дополнительный однополюсный автомат, который в случае короткого замыкания отключит подачу напряжения на нагреватель и защитит УЗО от тока короткого замыкания. В случае пробоя изоляции УЗО отключит подачу напряжения.
Духовой шкаф
Духовой шкаф представляет собой достаточно большой короб, внутри которого можно разместить поддон или иную посуду с продуктами. Его важнейшей особенностью является относительно равномерный прогрев всего внутреннего пространства, а не только дна кастрюли или сковороды, как это происходит с варочными поверхностями. Для уменьшения потерь энергии стенки камеры прокладываются теплоизоляционными материалами. Для духовых шкафов изготавливаются ТЭНы особой конфигурации, устанавливаемые с разных сторон. Система управления обычно включает в себя терморегулятор и таймер. Продвинутые модели оснащаются интеллектуальным блоком, позволяющим выбрать одну из предлагаемых программ, оптимально подобранных для различных блюд.
Многолетний опыт показывает, что самым удобным для обслуживания материалом внутренних поверхностей духовок является жаропрочная сталь, покрытая высококачественной эмалью. Она легко отмывается с применением средств бытовой химии. Некоторые производители для борьбы с разбрызгивающимся жиром применяют режим пиролитической очистки, превращающий все органические наслоения в легко осыпающийся пепел.
Гурманам обязательно придется по душе пища, запеченная в духовом шкафу, оснащенном грилем. Нагревательные элементы, расположенные вдоль стенок и под крышей камеры, излучают под разными углами тепловые волны. Они превращают поверхность мяса в хрустящую корочку с характерными вкусовыми особенностями.
Устройство духового шкафа
На заметку! Модели со встроенным вентилятором обеспечивают наиболее равномерное распределение тепла, пропекая продукты со всех сторон. Хозяйке теперь не приходится переворачивать мясную тушку, опасаясь подгорания ее отдельных частей.
Устройство и принцип действия
Самодельный электродный котел
Всем известен самодельный кипятильник из двух лезвий, прикрученных к спичкам. Такой же и принцип работы электродного котла, он основан на процессе электролиза. В обычной воде содержатся соли разных металлов, благодаря чему она становится проводником. Если к металлическим контактам, погруженным в воду, подавать постоянный ток, то заряженные частицы солей (ионы) начнут непрерывно двигаться от одного контакта к другому и осаживаться на нем. В нашей сети ток переменный, частотой 50 Гц, тогда ионы будут менять направление своего движения 50 раз в секунду.
Чем больше вода, протекающая через электродный котел, содержит солей, тем интенсивнее движение частиц и меньше сопротивление жидкости. По закону Ома при постоянном напряжении уменьшение сопротивления приводит к увеличению силы тока. Поскольку вода не проводит электричество так же хорошо, как медь или алюминий, то рост силы тока приводит к ее интенсивному нагреву. Таким способом электродные отопительные котлы преобразовывают почти 100% электроэнергии в тепло. Сила тока, а следом за ней и мощность нагревателя зависит от концентрации солей в теплоносителе:
P = UI, где:
- P – значение мощности, Вт;
- U – напряжение в сети, для однофазной сети равно 220 В, для трехфазной – 380 В;
- I – сила тока, А.
Производителями обычно используется следующее устройство электродного котла отопления: цилиндрический корпус из отрезка трубы, внутри которого расположен круглый электрод. Он служит первым контактом, к которому подводится фазный провод. Второй контакт – это сам корпус, к нему подключается нулевой провод. Во избежание поражения электротоком корпус аппарата обязательно нужно заземлить, для чего на нем предусматривается третий контакт. Такую же конструкцию принимают мастера, чтобы изготавливать электродные котлы своими руками.
Электромонтаж в однофазной сети
Как мы уже говорили, подсоединять водонагреватель к однофазной сети можно через вилку либо отдельно запитанный кабель. На первом варианте даже останавливаться нет смысла, т.к. вставить вилку в розетку сможет любой.
Что касается второго варианта, то для начала необходимо осуществить (если необходимый диаметр жил не указан в паспорте изделия), после чего подвести проводник к месту . Далее все просто – соединяем фазу, ноль и заземление с соответствующими клеммами в агрегате (на них указана маркировка). К Вашему вниманию принципиальная схема подключения электрического котла с терморегулятором в систему отопления:
Рассмотрим подключение трехфазного ТЭНа через магнитный пускатель и тепловое реле.
Рис. 1 ТЭН подключается через один трехфазный с нормально замкнутыми контактами МП(Рис. 1). Управляет пускателем термореле ТР, управляющие контакты которого разомкнуты при температуре на датчике ниже заданной. При подаче трехфазного напряжения контакты пускатели замкнуты и происходит нагрев ТЭНа, нагреватели которого включены по схеме «звезда». Рис. 2 При достижении заданной температуры, тепловое реле отключает питание нагревателей. Таким образом, реализуется простейший регулятор температуры. Для такого регулятора можно применять термореле РТ2К (Рис. 2), а для пускателя – контактор третьей величины с тремя группами на размыкание.
РТ2К представляет собой двухпозиционное (работающие на включение/отключение) термореле с датчиком из медного провода с диапазоном установления температуры от -40 до +50°С. Конечно, использование одного теплового реле не позволяет достаточно точно поддерживать требуемую температуру. Включение каждый раз всех трех секций ТЭНа приводит к лишним энергопотерям.
Рис. 3 Если реализовать управление каждой секцией нагревателя через отдельный пускатель, связанный со своим термореле (Рис. 3), то можно осуществить более точное поддержание температуры. Итак, имеем три пускателя, которыми управляют три термореле ТР1, ТР2, ТР3. Температуры срабатывания выбраны, допустим как t1
Рис. 4 Реле-датчики температуры обеспечивают коммутацию исполнительной цепи до 6А, при напряжении 250В. Для управления магнитным пускателем таких величин более чем достаточно (Например, ток срабатывания контакторов ПМЕ составляет от 0,1 до 0,9 А при напряжении 127 В). При прохождении переменного тока через катушку якоря возможно низкое гудение промышленной частоты 50 Гц. Существуют термореле, управляющие токовым выходом с величиной тока от 0 до 20 мА. Также часто тепловые реле питаются от постоянного тока низкого напряжения (24 В). Для согласования такого выходного тока с низковольтными (от 24 до 36 В) катушками якоря пускателя может применяться схема согласования уровней на транзисторе (Рис. 5)
Рис. 5 Данная схема работает в ключевом режиме. При подаче тока через контакты термореле ТР через резистор R1, на базу VT1 происходит усиление тока и включение пускателя МП. Резистор R1 ограничивает токовый выход теплового реле для предотвращения перегрузки. Транзистор VT1 выбирают исходя из максимального тока коллектора, превышающего ток срабатывания контактора и напряжения на коллекторе.
Устройство ТЭН
Трубчатый электронагреватель (ТЭН) — это электрический прибор в виде многослойной металлической трубки, позволяющий преобразовать электрическую энергию в тепловую. Обычно устройства-ТЭНы устанавливаются в системах нагрева воды (например, в бойлерах или котлах), что позволяет получить горячую воду для бытовых нужд или отопления помещения. В зависимости от конструкции различают несколько разновидностей ТЭНов, но большинство устройств имеют трехслойную трубчатую конструкцию:
- В качестве внешней оболочки ТЭНа выступает тонкостенная металлическая трубка, которая обычно выполняется из меди, латуни или углеродистой стали. Металлическая трубка получает тепло от нагревательного стержня через слой изолятора (они располагаются внутри трубки). Снаружи металл контактирует с воздухом или водой, что приводит к ее нагреву.
- Внутри тонкостенной металлической трубки располагаются сухой наполнитель, в качестве которого выступает кварцевый песок, корунд или оксид магния. Наполнитель обладает электроизолирующими свойствами, поэтому он не пропускает электрический ток, генерируемый внутренним стержнем. Также наполнитель хорошо пропускает тепло, благодаря чему осуществляется нагрев внешней трубки ТЭНа.
- Внутри наполнителя располагается тонкая металлическая спираль, которая обычно выполняется на основе нихрома. Спираль обладает высоким электрическим сопротивлением, поэтому при прохождении электрического тока она сильно нагревается. Снаружи спираль через провода подключается к источнику электрического тока, а на концах спирали имеются кремниевые заслонки-изоляторы.
Принцип работы трубчатого электронагревателя прост. При подключении к источнику тока электричество проходит через спираль, что приводит к ее нагреву. Тепло передается сухому наполнителю, который благодаря изолирующим свойствам не пропускает электрический ток в окружающее пространство. Тепло нагревает внешнюю металлическую трубку, что приводит к нагреву внешней среды (воды или воздуха).
Рассмотрим подключение трехфазного ТЭНа через магнитный пускатель и тепловое реле.
Рис. 1 ТЭН подключается через один трехфазный контактор с нормально замкнутыми контактами МП(Рис. 1). Управляет пускателем термореле ТР, управляющие контакты которого разомкнуты при температуре на датчике ниже заданной. При подаче трехфазного напряжения контакты пускатели замкнуты и происходит нагрев ТЭНа, нагреватели которого включены по схеме «звезда». Рис. 2 При достижении заданной температуры, тепловое реле отключает питание нагревателей. Таким образом, реализуется простейший регулятор температуры. Для такого регулятора можно применять термореле РТ2К (Рис. 2), а для пускателя – контактор третьей величины с тремя группами на размыкание.
Схема подключения 3 тэнов к 3 фазам
Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем знакомиться с трубчатыми электрическими нагревателями (ТЭН). В первой части мы рассмотрели устройство и включение нагревателей в однофазную электрическую сеть, а в этой части рассмотрим включение нагревателей в трехфазную сеть
ТЭН и однофазная сеть. Что к чему прикрутить?
Этот случай характерен для дач и деревенских домов старой постройки. Для начала нужно вообще понять о чем идет речь и проще всего это сделать, смотря на следующий рисунок:
Итак, у однофазной электрической сети имеется два проводника — ноль и фаза. На самой же картинке изображено два способа включения нагрузки — параллельный и последовательный.
Разнятся эти способы тем, как делится исходное напряжение между элементами. В большинстве случаев ТЭНы включают параллельно, чтобы не терять полезной мощности, последовательная схема подходит только для различных специфических случаев.

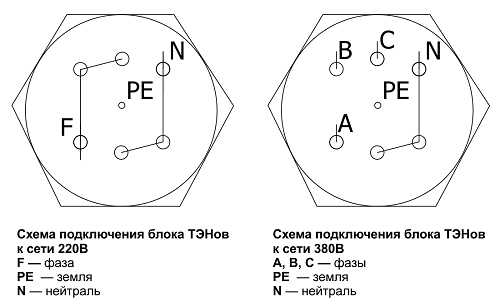

Блок, подготовленный для подключения к одной фазе будет выглядеть так:
Еще стоит обратить внимание на выбор кабеля, но этого момента мы коснемся чуть позже, а теперь давайте переходить к трем фазам
Два способа подключить ТЭН к трем фазам
«Трехфазка» раньше была чем-то не очень нужным и понятным для простого обывателя, но в наше время она стала необходимостью для частного дома. Нужна она прежде всего для отопления электричеством.
Поскольку электрический котел имеет большую мощность (в большинстве случаев больше 6 кВт), то при использовании одной фазы вам понадобится прокладывать проводку кабелем с большим сечением проводников. А это будет дорого стоить, особенно если жилы кабеля сделаны из меди.
В трехфазной сети сечения проводников будут заметно меньше, по этой причине большинство современных электрических котлов подключаются к «трехфазке». Теперь давайте поговорим про основные схемы подключения ТЭНов к такой сети.
Звезда
Такой способ используется в том случае, если нагревательный элемент рассчитан на 220 В. Кроме этого, «звезда» требует, чтобы с щитка был заведен нулевой провод. Для пояснения рассмотрим следующий рисунок:
В данном случае, вместо двух перемычек будет одна. И подключаться она будет к нулю, а три оставшихся свободных конца будут подключены к соответствующим фазам. Если смотреть на гайку блока сверху, то выглядеть это все будет следующим образом:
Треугольник
Используется такой способ для подключения нагревательных элементов, рассчитанных на 380 В. Если вдруг вы решите ставить «треугольником» ТЭНы, рассчитанные на 220 В, то они просто сгорят.
Не упустите этот важный момент. Главным отличием «треугольника» от «звезды» является отсутствие нулевого проводника. Тут есть только 3 фазы и больше ничего.
Чтобы лучше понимать о чем идет речь, смотрим ниже:
Выглядит сложновато, но на самом деле не отличается ничем от верхнего рисунка. Цветными линиями и цифрами здесь обозначены фазы, а буквами нагревательные элементы блока.
Как выбрать нагревательные элементы отопления
ТЭН для отопления с пластинами
Как правильно выбрать тен для системы отопления? В настоящее время есть множество производителей, которые предлагают подобную продукцию. Однако не всегда и качество, и технические параметры соответствуют требуемым
Поэтому перед приобретением нужно обратить внимание на такие эксплуатационные характеристики нагревателя:
- Номинальная и максимальная мощность. Если необходим тэн в котел отопления — его мощности должно хватить для работы системы. Простейший способ расчета — на 10 м.кв. дома нужно 1 кВт тепловой энергии;
- Тип электросети. Для моделей с мощностью до 3 кВт можно использовать домашнюю сеть 220 в. Если же планируется монтаж тена для системы отопления большей мощности — следует провести трехфазную сеть 380 В. Это может быть связано с трудностями в оформлении документации;
- Наличие термостата. Для системы радиаторного электрического отопления это является основным фактором выбора. Если приобретать тен без возможности регулировки мощности — он будет постоянно работать на максимальном режиме. Таким образом резко повысятся затраты на электричество;
- Стоимость. Средняя цена 2-х кВт модели начинается от 900 рублей. Стоимость более мощных может составлять до 6000 рублей. Зачастую они изготавливаются под заказ.
Внешний вид нагревательного элемента также может повлиять на его работоспособность и КПД. Лучшим вариантом будет приобретение оребренного тэна в котел отопления. Он отличается от обычных тем, что на защитной оболочке располагаются дополнительные теплообменные пластины.
Благодаря им площадь нагрева увеличивается. Такая конструкция характерна для тэнов в радиаторы отопления большего диаметра. Отзывы о них говорят о повышенной теплоотдаче даже при минимальном режиме работы. Но не всегда их габаритные размеры дают возможность установки в батарею. Поэтому чаще всего приобретают простые нагреватели трубчатого типа. Для повышения КПД можно купить блок тэнов с терморегулятором. Он отличается от традиционных наличием нескольких нагревательных элементов на одной основе.
Сферы применения терморегуляторов
В быту примером применения терморегулятора может быть стиральная машина. Термодатчик, соединённый с ТЭНом в баке, «следит» за уровнем нагрева воды. В автомобиле термопара системы охлаждения «руководит» режимом включения вентилятора радиатора.
В различные комнатные обогревательные приборы достаточного уровня сложности обязательно встроен регулятор температуры. Ни одна система тёплых полов не обходится без твердотельных ТР. В холодильнике термостат является неотъемлемой частью. Во всех ПК и ноутбуках датчики температуры включают вентиляторы, сохраняя аппаратуру от перегрева. Кондиционеры, микроволновки, электропечи – все они в своём составе имеют термостаты. Различные водонагреватели, электрокотлы, газовые котлы, включённые в систему отопления зданий и сооружений, работают только вместе терморегуляционными блоками управления.
Принцип работы нагревательных элементов
Работает ТЭН по следующему принципу. При подключении к сети происходит нагрев внутренней спирали и передача энергии термопроводнику и наружной оболочке. В дальнейшем тепло передается окружающей жидкости, воздуху или твердому материалу.
При нагревании ТЭНа, погруженного в масло или воду, вокруг трубки создаются конвекционные потоки, которые перемешивают теплоноситель и способствуют его равномерному нагреву.
В безжидкостных отопительных приборах температура нагрева обычно ограничена, чтобы не повредить окружающие детали и не спровоцировать пожар.
Для ускорения теплообмена в них часто используется вентилятор, который обеспечивает циркуляцию воздуха как внутри прибора, так и в окружающем его помещении.
Использование ТЕНов
В последнее время все большее количество людей задумывается о возможности автономного отопления своего дома. С каждым годом стоимость традиционного отопления повышается, поэтому довольно часто с помощью автономной системы имеется шанс сэкономить.
Также иногда просто отсутствует возможность подключения к центральной отопительной системе – особенно это касается дачных поселков. Единственный вариант обогревать дом в этом случае – установить отопительный котел. Наибольшей популярностью продолжают пользоваться твердотопливные и газовые котлы, но их использование тоже не всегда возможно – доступ к магистральному газопроводу есть не всегда.
Наилучшим выходом из таких ситуаций является установка электрического отопительного оборудования, поскольку электросети есть практически везде. Основной элемент любого такого отопительного устройства – ТЕН. От его типа в немалой степени зависит эффективность обогревательной системы. Обычно в бытовом отопительном оборудовании используются трубчатые ТЕНы, а также элементы с терморегулятором. Последние дают возможность регулировать работу системы отопления.
Электрические отопительные системы очень удобны в эксплуатации: они не выделяют вредных веществ, так как не образуют продукты сгорания, не требуют установки в отдельном помещении, безопасны в использовании, легко монтируются и регулируются. Но все же при установке электрического отопительного оборудования сначала следует проверить, выдержит ли электросеть высокую нагрузку. Также нужно заранее приготовиться к тому, что за электричество придется платить немалые деньги.
Схема подключения электрического котла
Общая схема подключения электрического котла с ТЭН нагревателями, это не что иное, как схема подключения одного или нескольких тэнов к электропитанию.
Чтобы разобраться и понять принцип подключения тэнового котла, посмотрим на ТЭН.
На фото вы видите простейший ТЭН, состоящий из одной нагревательной трубки. Как следствие для подключения у такого ТЭНа есть только два контакта. Подключается такой ТЭН, напрямую. Один контакт на фазу (чаще 220 Вольт), второй контакт на рабочий ноль.
Мощность таких тэнов небольшая и они не используются в отеплительных котлах. Их прерогатива чайники или стиральные, посудомоечные машины.
В электрических котлах тэны «завивают» из двух, чаще трех трубок. Выглядит тэн для котла так.
Как видите контактов для подключения у таких тэнов уже 6 (шесть) и это самый простой вариант. Задача подключения ТЭН котла, правильно соединить шесть контактов тэна, чтобы подключить его к электропитанию.
В этом нет ничего сложного, если вспомнить две классические схемы подключения из курса электротехники. Вы наверняка о них слышали, это схемы под названием «звезда» и «треугольник». Я писал о них довольно подробно в статье Как получает электроэнергию потребитель низкого напряжения 380 Вольт.
Опишу эти схемы простым языком. Итак, у нас 6 контактов разбитых по парам. Всего три пары.
Схема «звезда» предполагает соединить один контакт из трёх пар и подключить его к рабочему «нулю». Оставшиеся контакты пар тэна, подключают к фазам L1, L2, L3 если питание 380 В или также соединяют и подключают к фазе L, если питание 220 В.
По схеме «треугольник» все пары контактов соединяются последовательно и подключаются к трём фазам 380 В.
