ТЭНы с терморегулятором для нагрева воды

Важные особенности

• Тэн актуально применять в тех случаях, когда необходимо быстро нагреть комнату, требуется дополнительная система отопления или хочется уменьшить свои затраты.
• Включать нагревательный тэн в сеть можно только тогда, когда он находится в воде. При опускании нагретой спирали в воду может произойти взрыв.
• Главную опасность для тэнов и терморегуляторов представляют соли, растворившееся в воде. Это происходит за счёт электричества в процессе нагревания воды и гидролиза солей, что приводит к образованию осадков на поверхностях трубок, а часто соли взаимодействуют с материалами аппарата. Поэтому в приборе находится магниевый анод, который, постепенно растворяясь, защищает тэновое устройство.
• На рынке можно приобрести и сухие тэны с терморегулятором. Их помещают в защитную колбу, они не взаимодействуют с водой, поэтому и служат намного дольше обычных нагревательных устройств.
• Если имеются проблемы с качеством электропитания или с поставкой энергии, то лучше подключить стабилизатор или бесперебойник.
• Монтаж нагревателя требует изучения электропроводки в доме и установки предела её мощности. Независимо от типа электрического водонагревателя, их максимальная мощность доходит до 3 кВт, но электрический кабель нужно рассчитать на большую нагрузку. Поэтому рекомендуют устанавливать отдельную силовую электролинию. При этом необходимо заземлить бойлер отдельным проводом.
• Идеальный вариант подключения тэна вместе с терморегулятором — запитывать его через защитный автомат УЗО . При поломке тэна он отключит прибор с сети.

Следуя инструкциям по использовании и технике безопасности, конечно же, можно продлить срок эксплуатации, однако есть ещё факторы, которые нарушают работу прибора: процессы коррозии оболочки, её разрыв в результате сильного перегрева, частые перепады электрического напряжения, общая разгерметизация трубки.

Критерии выбора

При выборе отопительного оборудования любой потребитель ориентируется на его способность максимально эффективно обогреть жилище и подсобные или технические помещения. Основной показатель любого теплогенератора — это его мощность. Как правило, необходимая мощность рассчитывается путем сложных вычислений с учетом отапливаемой площади помещений, характеристик материалов стен и кровли, количества дверных и оконных проемов и десятков других параметров.

Упрощенный расчет производится по площади и объему помещений. В самом упрощенном виде принято считать, что 1 кВт заявленной мощности котла достаточно для эффективного обогрева 10 м² площади помещения. На практике для дома площадью 150 м² будет достаточно котла на 15 кВт. В идеале выбирается теплогенератор с параметрами выше расчетных на 10-15%.

Также при выборе следует учитывать:

• материалы изготовления корпуса и теплообменников;
• линейные размеры котла;
• возможность подключения электрооборудования и характеристики электросети;
• расположение точек подсоединения труб и запорной арматуры;
• особенности и форму газоотвода;
• необходимость обустройства и мощность приточной вентиляции;
• цену и авторитет торговой марки.

Подключение ТЭНа к однофазной сети

Этот случай характерен для дач и деревенских домов старой постройки.

Для начала нужно вообще понять о чем идет речь и проще всего это сделать, смотря на следующий рисунок:

Подключение ТЭНов схема

Итак, у однофазной электрической сети имеется два проводника — ноль и фаза.

На самой же картинке изображено два способа включения нагрузки — параллельный и последовательный.

Разнятся эти способы тем, как делится исходное напряжение между элементами.

В большинстве случаев ТЭНы включают параллельно, чтобы не терять полезной мощности, последовательная схема подходит только для различных специфических случаев.

Блок, подготовленный для подключения к одной фазе будет выглядеть так:

Подключение блока ТЭНовПодключение электрических тэнов

Еще стоит обратить внимание на выбор кабеля, но этого момента мы коснемся чуть позже, а теперь давайте переходить к трем фазам

Схемы включения ТЭН в однофазную сеть

В многих домах используется однофазная электрическая сеть. ТЭНы могут иметь различный уровень рабочего напряжения, однако для дома рекомендуется покупать устройства с напряжением 220 вольт. Различают следующие варианты подключения ТЭНа в однофазную сеть:

• Прямое подключение в розетку. Если Вы купили маломощный ТЭН с уровнем мощности до 1 киловатт, то можете смело подключать его в рабочую розетку напрямую. Также можно подключить несколько нагревателей (последовательно или параллельно), однако их общая мощность не должна превышать 1 киловатт, а для подключения рекомендуется использовать более надежную вилку. Такие ТЭНы плохо подходят для отопительных систем, поскольку они генерируют мало тепла, но на их основе часто делают кипятильники и электрические чайники.
• Подключение через автовыключатель. Если хотите поставить дома более мощный ТЭН, рекомендуется подключать его напрямую к электрическому щитку с помощью переключателя. Самым простым вариантом будет использование однополосного переключателя, который подключается к фазе. Чтобы улучшить работу нагревателя, можно использовать двухполосное устройство, которое на щитке подключается к фазе и нолю. Также существуют трехконтурные системы с заземлением, которые автоматически отводят ток и обесточивают автомат при коротком замыкании или при перегрузке. Это позволяет избежать поражения током, а также защищает технику во время нештатной ситуации.
• Подключение через схему с регулировкой температуры. В данном случае установка ТЭНа осуществляется через различные терморегулирующие устройства, которые позволяют держать температуру нагрева в определенных пределах. Основные устройства этой категории — реле, пускатели, контакторы и другие. Большинство этих устройств работают по схожему принципу — они встраиваются в цепь и отслеживают уровень температуры, а в случае избыточного нагрева они размыкают цепь. Также они могут выполнять вспомогательные функции — размножают контакты, перераспределяют уровень нагрузки, выступают в роли предохранителя при замыкании и так далее.

Устройство и схемы подключения ТЭН видео

Оценка эффективности

ТЭН для радиатора не является отопительным прибором, который можно постоянно использовать для обогрева большой площади. Один киловатт мощности электроприбора преобразовывается в один киловатт тепловой энергии, которая полностью направлена на обогрев комнаты.

При использовании чугунных батарей ТЭН оснащенный терморегулятором при мощности отопления в 100 Втт/ м² может обогреть не более 25 м² помещения. Расход электрической энергии за двадцать четыре часа составит 36 кВт/ч, что примерно соответствует 167 рублям. При этом учитывается показатель среднего потребления мощности – 1,5 кВт. При качественной организации системы отопления монтаж электронагревателя трубчатого типа не имеет смысла.

ТЭН для радиатора эффективней всего использовать в качестве аварийного устройства. При нестабильной работе системы отопления такой прибор позволит сохранить необходимый уровень тепла в помещении даже в сильные морозы. Установка трубчатого нагревателя имеет смысл при правильно подобранной его мощности и соблюдении всех правил безопасности.

Как выбрать?

Радиаторные ТЭНы не настолько разнообразны, чтобы создавать особые трудности при выборе

Главное, на что обращают внимание при покупке — мощность и конструктивные особенности

Батарейный ТЭН для алюминиевого радиатора с термодатчиком GREPAN и его характеристики.

Смотрите это видео на YouTube

Формула расчёта мощности

Для грамотного расчёта мощности нужны местные нормы теплотехнических показателей (они свои для каждого региона). Но, в принципе, можно использовать и усреднённый показатель, действующий по средней полосе России.

Пусть нагреватель будет основным отоплением в доме/помещении. Для такого случая нужна модель с терморегулятором

Принимаем во внимание, что на отопление 10 кв. м идёт 1 кВт

Устройства, используемые для аварийного обогрева, берут с мощностью в 3-4 раза меньше.

Теплоотдача радиатора указана производителем. При этом средний показатель одной секции батареи из чугуна составляет 140 Вт, из алюминия — 180 Вт.

Отопление без труб, как расчитать мощность тэна для батареи

Смотрите это видео на YouTube

Расчётная формула мощности ТЭНа: Q = 0.0011*M (T1-T2)/t, где:

• M — масса энергоносителя;
• T1 — температура после нагрева;
• T2 — температура до нагрева;
• t — время для максимального повышения температуры.

Особенности конструкции

При выборе ТЭНа учитывают его размеры и направление резьбы. Длина стержня, в частности, напрямую влияет на КПД. Если ТЭН недостаточно длинный, оборудование не сможет обеспечивать требуемую скорость движения жидкости. Из-за этого радиатор будет нагреваться недостаточно и неравномерно.

Автоматическое управление

Покупая радиаторный ТЭН, обратите внимание — имеется ли в нём автоматическое управление. Если да, то получаете максимально удобный прибор, не требующий затрат на покупку дополнительных приспособлений

ТЭН с автоуправлением оснащён терморегулятором, встроенным в нижнюю часть его корпуса. В нём имеется специальный датчик, замеряющий температуру жидкости. На основе его показаний, ТЭН автоматически включается и выключается, экономя энергию.

В ТЭНах без автоматики никакого термостата нет. Тогда его рекомендуется подключать, установив в комнате детектор измерения температуры воздуха в помещении. Это на сегодня непрактичный и неудобный вариант, европейские производители такие устройства не выпускают.

На практике

Если вы покупаете готовый котел, а не собираете его самостоятельно, то у вас будет блок управления котла в котором будут клеммы для подключения электропитания.

Единственное, что вам нужно сделать, это правильно рассчитать сечение питающего кабеля и номинал автомата защиты для котла.

Я писал об этом в статьях Как подобрать кабель в электросети и Расчет сечения кабеля, автоматов защиты.

Кратко напомню, что эти расчёты проводятся по мощности котла с использованием таблиц 1.3 ПУЭ. Так как алюминий скоро будет возвращен в электромонтаж, приведу сводные таблицы по которым можно подобрать сечение кабеля по мощности прибора для медных и алюминиевых проводов (жил кабеля).

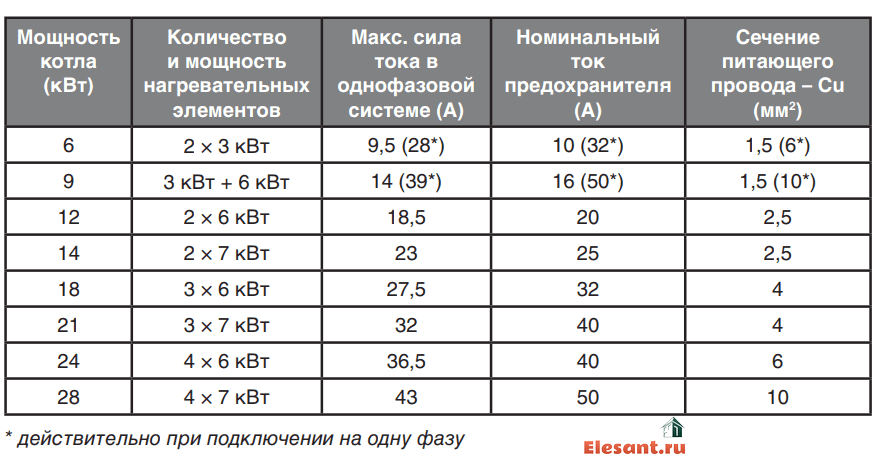

Также поможет такая таблица подбора сечения кабеля и устройства защиты для котлов Protherm Скат.

Установка проточного водонагревателя

В  целом схема подключения проточного водонагревателя аналогична схеме подключения накопительного, хотя и имеет несколько существенных отличий.

Подключение к электросети

Несмотря на то, что подключение прибора к электросети выполняется в последнюю очередь, мы поговорим о ней в самом начале. В отличие от накопительных приборов, которые могут быть включены в общую электрическую сеть, проточные водонагреватели требуют отдельной линии с защитным автоматом. В связи с этим большинство приборов даже не оснащены электрической вилкой. Так что если такая линия не проведена к месту установки, её следует проложить до начала работ по монтажу прибора.

Проточный водонагреватель обязательно должен быть заземлён.

Крепление на стену

Поскольку проточные водонагреватели существенно меньше по размеру, чем накопительные и, обладают меньшим весом, вешать их допускается на любую, даже не несущую стену. При их монтаже не обязательно использовать мощные анкера, а достаточно будет обойтись обычными дюбель-гвоздями со специальными наконечниками.

Дюбель-гвоздь с наконечником для подвеса

Подключение к водопроводу

Подключение проточного водонагревателя к водопроводу осуществляется так же, как и подключение накопительного. Редуктор давления, а также предохранительный клапан в данном случае не понадобятся.

Допускается подключение проточного водонагревателя и без запорной арматуры, то есть на входной патрубок прибора (обозначен синим цветом) с помощью пластиковой трубы или гибкого шланга подаётся холодная вода, а из выходного (обозначен красным цветом) делается отвод непосредственно к точке потребления.

Подключение проточного водонагревателя к водопроводу осуществляется так же, как и подключение накопительного

После подключения к водопроводу всю систему нужно протестировать на наличие течей. Делается это так же, как и в случае с накопительным нагревателем, но кран горячей воды во время проверки не закрывают.

В заключении скажем, что использовать проточный водонагреватель при слабом напоре категорически не рекомендуется, поскольку это грозит перегревом тенов и выходу прибора из строя или даже более серьёзным последствиям.

Виды ТЭНов по принципу работы

Особенности открытых и закрытых нагревательных элементов понятны из названия. Первые не защищены от воды, вторые закрыты колбой. По-другому их называют мокрыми и сухими. Принцип их работы следует рассмотреть подробнее.

Мокрые

ТЭНы мокрого типа – трубчатые, непосредственно контактируют с водой и нагревают воду своей поверхностью. Срок их службы зависит от качества воды, ее жесткости, процентного содержания солей. Из-за воздействия этих факторов металл коррозирует, а на поверхности образуется известковый налет. Посредством установки магниевого анода процесс можно замедлить, поскольку элемент притягивает соли. Также для защиты водонагревательных трубок используют стекловидную эмаль.

Сухие

Сухой ТЭН представляет собой нагреватель, который помещен в колбу, заполненную вторым слоем керамической засыпки (первый слой заполняет пространство между нихромовой спиралью и трубкой, в которую она помещена). Водонепроницаемую оболочку делают из магниевого силиката или стеатита. Стеатит быстро нагревается и медленно остывает, имеет повышенную прочность и высокую термоустойчивость. Плюсов использования сухого ТЭНа в водонагревателе больше, чем минусов, и в частности для замены такого ТЭНа не нужно сливать из бойлера воду.

Защитная колба на сухом тэне предотвращает контакт с водой

Мокрый тэн — для защиты имеется анод

Варианты подключения

1. К системе тёплого пола;
2. К ТЭНу;
3. К обогревателю.

Подключение термостата к системе тёплого пола

Стандартный терморегулятор тёплого пола идёт в комплекте поставки с подробной инструкцией подключения прибора к системе тёплых полов. Можно подключать ТР самостоятельно, пользуясь обозначениями под клеммниками.

На тыльной стороне регулятора расположены три пары клеммных гнёзд для проводов. Первая пара предназначена для подсоединения двужильного сетевого кабеля. Гнездо «L» – фаза, «N» – ноль.

Вторая пара гнёзд предназначена для соединения с выводами тёплого пола – L1 и N1. Пятую и шестую клемму используют для того, чтобы подключаться к датчику температуры.

Регуляторы температуры полов могут быть вставленными в подрозетник или закреплёнными на стене. Термодатчик бывает, как встроенным в корпус прибора, так и установленным на конце выносного кабеля.

В первом случае происходит замер температуры воздуха внутри помещения. Во втором варианте датчик измеряет степень нагрева финишного покрытия пола.

Подключение термостата к ТЭНу

Подключение термостата к электрическому нагревателю приходится осуществлять через магнитный пускатель. Это связано с тем, что мощность регулятора далеко несопоставима с мощностью ТЭНов.

Магнитный пускатель (МП) нужен при управлении термостатом сразу несколькими приборами обогрева. МП врезают в фазовый провод параллельно с терморегулятором. Регулировка режимами работы тенов осуществляется термостатом, ток питания проходит через МП. Это даёт возможность использовать трёхфазную электросеть, что позволяет эксплуатировать нагревательные элементы большой мощности.

Многие ТР оснащены электронными микропроцессорами, которые выдают дополнительно показатели уровня влажности, давления и времени, необходимого для достижения величин заданных параметров.

Подсоединение терморегулятора к обогревателю

Термостаты бывают механического и электронного действия. Последнее время вторые модели активно вытесняют своих механических аналогов. Применение современной электроники позволяет более эффективно управлять температурным режимом в заданной среде.

ТР для обогревателей помещений встраивают в корпуса калориферов или выносят на удаление от приборов отопления. Регулятор, прежде всего, подключается к электрической сети, затем через схему управления соединяется непосредственно с термодатчиком.

Дополнительная информация. Инфракрасные обогреватели соединяются с термостатом в большинстве вариантов через магнитный пускатель. Чтобы выполнить правильное подключение прибора, нужно строго следовать пунктам прилагаемой инструкции.

Особенности, как подсоединяют устройства регуляции температурного режима, зависят от вида отопительных приборов. Это может быть одножильное или двужильное подключение ТР тёплых полов. Подключение двухфазного термостата к нагревательным элементам трёхфазного тока осуществляется только через магнитный пускатель. Для водяного отопления терморегулятор врезают прямо в радиатор. В каждом конкретном случае существует своя схема подключения терморегулятора.

Схема подключения

Поскольку устройство имеет прямой контакт с водой, должна пристутствовать защита от поражения эл. током – УЗО (либо диффавтомат) и короткого замыкания посредством автоматического выключателя (АВ). Ввиду отсутствия встроенной защиты УЗО от перегрузки по току и естественной инерционности АВ, оно должно иметь номинал по току хотя бы на ступень выше (25 А в связке с автоматом 16 ампер).

Терморегулятор предназначен для поддержания заданной температуры путём управления нагревательными (охладительными) элементами.

Данные устройства бывают нескольких видов, начиная простыми механическими и заканчивая электронными многофункциональными и даже интеллектуальными устройствами.

Принцип работы состоит в том, что в устройстве есть выносной термодатчик, который сообщает устройству температуру окружающей среды. Для поддержания и регулировки заданного предела как раз и используется терморегулятор. Применяются для поддержания в различных устройствах, таких как: холодильник, тёплый пол, водяное отопление или нагреватели, инкубатор, теплицы и т.п.

Что такое ТЭН?

Трубчатый электрический нагреватель (а именно так расшифровывается аббревиатура ТЭН) – это прибор, который превращает электроэнергию в тепло, и в бытовых условиях обычно используется в приборах для нагрева воды.

Существует два вида применяемого теплоносителя:

1. С косвенным нагревом.
2. С комбинированным нагревом.

Также разные варианты между собой отличаются способом крепления, который монтируется в самом бойлере. Показатели мощности нагрева зависят от длины ТЭНа, который выполняет роль нагревательного элемента.

Для многих такая конструкция является чуть ли не загадкой, но на самом деле принцип работы нагревательного элемента предельно простой:

1. Вначале в специальную трубу система подает холодную воду. Она, в свою очередь, проходит через нагревательную спираль, и на выходе пользователь уже получает нагретую воду.
2. Температура воды на выходе настраивается при помощи специального терморегулятора. Данный элемент контролирует процесс нагрева и температуру.

Принцип работы твердотопливного котла

Чтобы изготовить термодатчик своими руками для котла, необходимо разобраться с его принципом действия. Но учитывая то, что в таком нагревателе управлять интенсивностью пламени будет очень сложно, что сравнимо с системой управления двигателем внутреннего сгорания, лучшим вариантом будет именно управление потоком воды в контуре отопления.

В данном случае управление температурой обеспечивается за счет включения и выключения двигателя, который прокачивает систему, что и обеспечивает ее нагрев. Вода нагревается в системе за счет водяной рубашки, которая охватывает всю топку и часть дымохода.

Способы регулирования температуры воды в системе отопления

Для управления насосом можно использовать ту же схему, что и при регулировании температуры воды в бойлере, потому как в ней уже предусмотрено управление малоомной нагрузкой. Так как двигатель имеет куда меньшую мощность, то управлять его циклами включения и выключения можно при помощи обычного реле с контактами на 220 В и током 0,5 А. Обычно потребляемая мощность бытовых помп составляет на более 100 Вт.

Также для обеспечения стабильности температуры внутри помещения при использовании твердотопливных котлов хорошей идеей будет использование в контуре отопления трехходовых клапанов с термостатами. Насос будет прокачивать систему, а термостат при необходимости добавлять в горячий контур холодной воды с целью достижения заданных температурных режимов на радиаторах.

Как управлять потоком воды в системе отопления понятно, но вот как самостоятельно изготовить термостат для управления температурой на каждом из радиаторов, то здесь не стоит мудрить. Легче и дешевле использовать готовые устройства, монтируемые прямо на отопители.

Конечно, можно пойти другим путем, например, если в доме обустроена система подогрева пола. Управлять потоком воды можно путем электромагнитных клапанов, которые будут коммутироваться контроллером или автоматическим устройством.

Механические устройства для регулирования температуры котла отопления

Механический термостат представляет собой универсальный прибор, который позволяет достаточно гибко регулировать температуру на конкретном отопительном приборе. Поэтому установка термодатчика своими руками осуществляется непосредственно на входе радиатора или целого контура.

Современные модели термостатов имеют достаточно большие пределы регулирования температуры воды в системе вплоть до 820С. Но такие режимы обычно не используются и самым оптимальным в наших широтах является порог на пределе 650С.

Механические таймеры для котла отопления

Имея в своем распоряжении котел отопления, будет вселенским грехом не оснастить его автоматическими регулирующими устройствами. Если нет желания и умения делать электронные аппараты, можно приобрести готовый механический таймер.

С его помощью можно контролировать и устанавливать нужную температуру, но в данном случае речь идет об электрическом котле с ТЭНом или нагревателем индукционного типа.

Виды терморегуляторов

1. Стержневой вставляется в трубку на корпусе, измеряет температуру воды и в случае необходимости останавливает работу нагревателя.
2. Капиллярный термостат являет собой трубку, заполненную жидкостью. По мере изменения температуры жидкость расширяется и при давлении на мембрану срабатывает термостат на отключение.
3. Электронный терморегулятор реагирует на повышение температуры жидкости и корректирует нагрев, а также в случае необходимости отключает работу оборудования, предохраняя его от перегрева.

Инфракрасные обогреватели с терморегулятором для дачи – собственное солнышко в доме

ТЭН с терморегулятором

Особенности оборудования

Перед тем как приобрести ТЭН для обогрева дома, следует сопоставить его преимущества и недостатки.

Преимущества

К положительным характеристикам электроТЭНов следует отнести:

• экономичность благодаря высокому КПД, способствующему превращению электроэнергии в тепло без заметных потерь;
• возможность оптимизации расходов за счет включения котла в сильные морозы и ТЭНов в межсезонье;
• легкость монтажа. Установка не требует согласования и может быть произведена собственными силами;
• длительный срок службы благодаря хромированию и никелированию рабочих поверхностей;
• компактность, что делает возможной установку в комнате с небольшой площадью;
• безопасность благодаря наличию защитного кожуха;
• доступность. Всегда можно найти модель с подходящими характеристиками по оптимальной цене;
• возможность регулировки температуры. Модели с терморегулятором позволяют точно контролировать температуру теплоносителя;
• наличие дополнительных функций. «Турбо» быстро нагреет воздух в помещении. «Антизамерзание» не даст ему охладиться ниже +10 °C.

Недостатки

Несмотря на то что электроТЭНы работают в импульсном режиме, позволяя сэкономить электроэнергию, себестоимость вырабатываемого тепла все равно будет оставаться высокой. Это обусловлено высокими тарифами на электричество. Снизить эксплуатационные расходы можно путем использования альтернативных источников энергии. При этом срок их окупаемости должен быть предварительно рассчитан.

Кроме того, потребляемая мощность может быть значительно увеличена, а не все подстанции способны выдержать возросшую нагрузку. Именно поэтому при выборе мощность модели может стать основным критерием

Также стоит обратить внимание на ее габариты и присоединительные размеры, а также способ крепления

Как подключить электрический ТЭН котел 380 и 220 Вольт

Теория

Что такое ТЭН в электрическом котле? С точки зрения электротехники это активное сопротивление, которое выделяет тепло при прохождении по нему электрического тока.

По внешнему виду одиночный ТЭН выглядит, как согнутая или завитая трубка. Спирали могут быть самой разной формы, но принцип подключения одинаков, у одиночного ТЭНа два контакта для подключения.

При подключении одиночного ТЭНа к напряжению питания нам нужно просто подсоединить его клеммы к электропитанию. Если ТЭН рассчитан на 220 Вольт, то подключаем его к фазе и рабочему нулю. Если ТЭН на 380 Вольт, то подключает ТЭН к двум фазам.

Но это одиночный ТЭН, который мы можем увидеть в электрочайнике, но не увидим в электрическом котле. ТЭН котла отопления это три одиночных ТЭНа, закрепленные на единой платформе (фланце) с выведенными на ней контактами.

Самый распространённый ТЭН котла состоит из трёх одиночных тэнов закрепленных на общем фланце. На фланце выводится для подключения 6 (шесть) контактов ТЭНа электрического ТЭН котла. Есть котлов с большим количеством одиночных тэнов, например, так:

Схемы подключения ТЭН котла

Вариант 1. Схема подключения к однофазной сети

Обычно, три одиночных Тэна в такой конструкции, размещены так, что контакты от разных тэнов располагаются друг напротив друга.

Чтобы подключить ТЭН на 220 Вольт, нужно соединить три контакта от разных одиночных спиралей перемычкой и подключить их к рабочему нулю.

Три оставшиеся контакта нужно, также соединить и подключить к рабочей фазе. Это обеспечит одновременное включение всех тэнов в нагрев при подаче питания.

class=»eliadunit»>

Однако так напрямую подключение не делают, и на каждый второй контакт тэна подключают на фазу после своего автомата или, что делается чаще, подключают от своей линии управления (автоматики).

Вариант 2. Трехфазное подключение

Если мы посмотрим на продающиеся тэны для котлов, то увидим, что почти все маркируются, как Тэны 220/380 Вольт.

Если у вас такой вариант тэна, и вы имеете возможность подключиться к трехфазному питанию 220 Вольт или 380 Вольт, то нужно использовать схемы подключения называемые «звезда» и «треугольник».

По схеме «звезда» 220 Вольт три фазы, нужно пермячкой соединить три контакта одиночных тэнов и подключить их рабочему нулю. На вторые свободные контакты подать по фазному проводу. Каждый одиночный тэн будет работать от 220 Вольт, независимо друг от друга.

По схеме «треугольник» 380 Вольт, нужно перемычками соединять контакты 1-6, 2-3, 4-5, у одиночных тэнов 1-2,3-4,5-6 и подавать на них фазные провода. Каждый одиночный тэн будет работать от 380 Вольт, независимо друг от друга.

Вывод

Как видим электрические ТЭН котлы просты в подключении и само подключение ТЭНа не вызывает проблем. Более сложный вопрос подключения автоматики и датчика температур. Об этом в следующих статьях.

Obotoplenii.ru

Вариант подключения к трехфазной сети питания типа ТРЕУГОЛЬНИК

Рассмотрим на схеме второй вариант подключения нагревательных элементов к трехфазной сети под названием ТРЕУГОЛЬНИК.

При данном варианте нагреватели соединяются между собой последовательно. У нас в итоге должно сформироваться три плеча для фазы А, В и С. Для примера:

1. Для А фазы – соединяем первый вывод ТЭНа №1 и первый вывод ТЭНа №2
2. Для В фазы – соединяем второй вывод ТЭНа №2 и второй вывод ТЭНа №3
3. Для С фазы – соединяем второй вывод ТЭНа №1 и первый вывод ТЭНа №3

Теперь, когда мы познакомились с двумя типами подключения ТЭНов, можно рассмотреть зависимость мощности и температуры нагревателей от типа схемы подключения.

Конструкция ТЭНа

Токопроводящей частью конструкции ТЭНа является металлическая спираль с высоким сопротивлением, обычно это смесь никеля и хрома. Именно такой параметр, как удельное сопротивление, играет ключевую роль в принципиальной работе устройства. Согласно законам физики, чем выше сопротивление металла, тем больше теплоты образуется при протекании через проволоку электрического тока. Спираль помещают в металлическую трубку, которая выполняется из нержавеющего материала – углеродистой стали, меди и др. ТЭНы в батареи отопления выпускаются трех диаметров трубки – 13 мм – самый распространенный, встречаются также 10 и 8 мм. Оставшийся объем трубки заполняют диэлектриком, в качестве которого часто выступает оксид магния.

Особенности

Электрические водонагреватели пользуются большим спросом, за счет чего на рынке такая продукция представлена в большом многообразии. Обусловлен спрос на такие устройства высокой стоимостью горячего водоснабжения, а также периодическим отключением горячей воды в некоторых районах.

Последние модели бойлеров имеют специальный элемент, за счет которого происходит нагрев воды в закрытой емкости. Он представляет собой внутренний аккумулятор. Такое приспособление принято называть ТЭН. Исходя из принятой аббревиатуры, ТЭН расшифровывается как «трубчатый электронагреватель».

Собирается устройство из проволочной спирали, которая помещается в металлическую оболочку, за счет которой провода не соприкасаются с водой, но нагревают трубку. В нагревателе такая деталь находится внутри, контактируя в процессе работы с водой. В результате прохождения тока через ТЭН происходит нагрев имеющейся в бойлере жидкости. Металлическая трубка, как правило, изготавливается из «нержавейки» или медного сплава. Электротэны являются основными элементами водонагревательных баков любого типа. В качестве источника питания прибора выступает электрическая сеть.

Всем известно, что вода и электричество вместе представляют опасность для человека, именно поэтому производители стараются выпускать приборы, обладающие высоким уровнем безопасности.

ТЭНы, устанавливаемые в водонагревателях, могут быть двух типов. Каждому типу элемента присущи специфические особенности.
