Выбор места для строительства
Прежде всего, необходимо найти правильное место для строительства водозаборного сооружения и определить его глубину. Если на соседних участках есть подобные конструкции, задача облегчается. Для этого стоит поговорить с соседями и узнать у них следующую информацию:
- Какая глубина водозаборного сооружения у них на участке.
- Какой объём воды оно даёт.
- Когда было построено.
- Особенности его использования.
При выборе места для строительства стоит руководствоваться нормативными расстояниями из СНиП 30-02-97. Согласно им между колодцем и другими объектами на участке допускаются такие минимальные расстояния:
- от фундамента дома до водозаборного сооружения минимально допустимое расстояние равно 5 м;
- минимальное расстояние, на котором можно строить колодец, от построек для домашних животных равно 4 м;
- до любых хозяйственных строений на участке – 1 м;
- деревья должны находиться на расстоянии минимум 4 м;
- от кустарников до водозаборного сооружения отступают минимум 1 м;
- от септиков и выгребных ям до источника питьевой воды должно быть минимум 50 м.
Согласно СНиП выше водозаборного колодца не должны находиться выгребные ямы.
Назначение канализационного колодца
Важно! Согласно требованиям СНиП, прокладка сетей водоотведения наземным и надземным способами в границах населённых пунктов запрещено. Иными словами, вся канализация должна располагаться под землёй
Такое исполнение исключает возможность профилактического обслуживания. На участках, где отсутствует канализационный колодец, в случае аварии приходится проводить земляные работы с разработкой грунта.
В большинстве случаев работоспособность нарушается в результате засоров. Значительная их часть происходит в местах поворотов и соединений нескольких линий. Для предотвращения и устранения возможных неисправностей строят канализационные колодцы. Они называются смотровыми.
Устанавливаются смотровые канализационные колодцы и в местах, подверженных другим неисправностям.
Отдельным видом канализационного колодца являются смотровые камеры. Они помогают точнее определить место неисправности.
Как производят контроль за качеством воды питьевых колодцев
При проверке соответствующими органами качества воды в питьевых колодцах, обследованию также подвергается и прилегающая территория. Основные разновидности контроля за качеством воды:
- Плановый. Проводится через определённый промежуток времени. Включает в себя комплекс основных мероприятий по определению качества воды всех источников водоснабжения (скважины, колодцы,).
- Выборочный. Может проводиться в регионах, где раннее были замечены проблемы с системами водоснабжения.
- Согласно разовым заявкам. Инициатором такой проверки становится непосредственный хозяин земельного участка. Выполняется с целью проверки пригодности воды.
Нередко показатели первого забора воды могут включать в себя слишком большое количество вредных бактерий и микроорганизмов. Тогда проводится более глубокое обследование воды, которое определяет причину ухудшения воды. Все показатели сравниваются с нормативами соответствующих инструкций.
Для поднятия качества воды может быть произведена чистка питьевого колодца и его последующая дезинфекция. Если после этого проблем не была устранена, то качество воды повышают, применяя специальные препараты с высоким содержанием хлора. Если загрязнение имеет химический характер (особенно загрязнение агрессивными веществами), то может быть принято решение о ликвидации источника.
Смотровой
Для обслуживания и контроля над канализационным трубопроводом на всей его протяженности обустраивают смотровые колодцы.
Расстояние между ними зависит от диаметра труб, применяемых при прокладке магистрали: чем больше труба, тем значительнее расстояние между колодцами.
Так для труб с проходным диаметром 50 мм расстояние на прямолинейном отрезке должно быть не менее 35 метров, для труб диаметром 200 мм – не менее 50 м, а при диаметре трубы более 2000 мм расстояние от колодца к колодцу должно составлять не менее 300 метров.
Такие колодцы устанавливают на участках стыковки с центральной канализационной сетью, в местах, где трубопровод меняет свое направление, и где движение стоков зависит от устройства лотка в канализационном колодце.
Фото: смотровые колодцы
При изготовлении смотровых колодцев применяются те же материалы, что и в других инженерных конструкциях канализации – железобетонные кольца, кирпич и др.
Само сооружение представляет собой круглую или прямоугольную шахту, на дне которой установлен лоток открытого типа. По нему стоки из одной трубы плавно перетекают в другую.
Фото: металлические скобы для обслуживания Расстояние между ними не должно превышать 350 мм по вертикали. Открытый лоток позволяет наблюдать за скоростью протекания сточных вод и упрощает процедуру прочистки отрезка канализационной магистрали в случае возникновения засора.
Фото: пластмассовые смотровые колодцы При необходимости составляющие колодца меняются на детали и узлы подходящей длины и конфигурации.
Типы бетонных колец
Кольца имеют различия в типе конструкции:
Финальный элемент конструкции железобетонного септика
- С дном. Монолитное изделие, которое устанавливается в яму первым, сверху — стеновые. Используют для создания герметичной емкости, протечки не возникают за все время эксплуатации. Стандартная высота — 0,9 м.
- Замковые. Со специальными выемками в верхней и нижней частях. При установке происходит надежное стыкование. Незаменимы при строительстве септиков на плывучих почвах.
- С крышкой. В перекрытии имеется отверстие под люк. Это завершающий элемент колодца. Монолитное изделие повышает прочность всей конструкции.
Преимущества и недостатки септиков из колец
В самодельном септике из бетонных колец они являются одними из основных элементов обустраиваемой канализации. Эти изделия отличаются высокими эксплуатационными характеристиками.
Резервуары, возведенные из них, за счет технических преимуществ железобетонных изделий имеют высокую прочность и отличную устойчивость к влиянию агрессивных веществ.
Среди плюсов септиков из бетонных колец, следует отметить:
- Доступную стоимость. Поскольку данная строительная продукция имеет низкую себестоимость, позволить себе возвести резервуар из нее, могут многие хозяева загородных объектов недвижимости, даже те, у которых финансовые возможности ограничены.
- Долговечность и прочность. Бетон по прочностным параметрам превосходит кирпич и не уступает такому материалу, как природный камень. Он может выдерживать повышенное давление и для него не представляют опасность объемные залповые сбросы. Срок эксплуатации септиков для дачи своими руками из колец может достигать больше 50 лет.
- Герметичность резервуаров. Благодаря качественно сделанной гидроизоляции, конструкция из бетонных колец отличается устойчивостью к воздействию грунтовых вод с наружной стороны и абсолютной герметичностью изнутри.
- Вместительность. Такие емкости способны собирать большой объем стоков, поэтому процедуру их очистки можно выполнять один раз на протяжении нескольких лет.
Если строить септик из колец – ЖБИ обойдутся в меньшую сумму, чем полипропиленовые емкости.
Но у данной конструкции имеются и недостатки, к которым относятся:
- Большой вес. Перед тем как сделать септик из бетонных колец, потребуется заказать специальную технику для перемещения этих тяжелых элементов.
- Наличие вероятности проникновения сточной жидкости в нижерасположенные слои почвы. Данная проблема может возникнуть в процессе эксплуатации септика в результате возникновения в бетоне трещин или по причине разгерметизации швов, что приводит к потере ее защитных функций.
Описание остальных разновидностей смотровых колодцев
Контрольные колодцы располагаются в точках присоединения дворовой, внутриканальной или заводской сети к той, что располагается на улице. Их устанавливают за границами линии стройки со стороны домов. Такие колодцы необходимы для управления работой системы добавляемых объектов. В стартовых участках устанавливаются промывные колодцы, где есть вероятность образования осадков из-за незначительных скоростей. Перепадные колодцы должны располагаться в точках, где различается подводящая труба и отметка лотка отводящей трубы. Специальные колодцы имеют более внушительные по размерам горловину и люк. Коллектор при этом должен иметь диаметр в 600 мм, а расстояние между колодцами будет равно 50 м и больше.
Назначение подземных смотровых камер
Канализационный контур предназначен для оперативного отвода бытовых стоков, дождевых и талых вод в специально отведенные отстойники, канализационные колодцы или коллекторы. Смотровые колодцы устанавливают на наиболее ответственных участках канализационной сети.
Для оборудования прямой линии длиной 10 м строительство дополнительной камеры нерационально, тогда как на 100-метровом участке с узлами пересечения, вынужденными поворотами и уровневыми перепадами точки контроля просто необходимы.
Они дают возможность беспрепятственно проверять функции трубопровода, находящегося на глубине до 2 м и ниже, а в случае поломки – быстро ремонтировать его. В специально обустроенной камере вся запорно-регулирующая арматура находится на виду, поэтому заменить изношенные части новыми не составляет труда.
Функциональное назначение смотрового колодца заключается в обеспечении доступа для осмотра технического состояния и прочистки транспортирующей стоки системы
Авария на участке подземной сети, не оборудованном смотровым колодцем, устраняется путем выемки грунта (в том числе и с применением тяжелой строительной техники). Это сложнее, дольше и дороже.
Точно определить место утечки помогают также смотровые камеры.
Галерея изображений
Фото из
Большие смотровые колодцы
Квадратный смотровой колодец
Пластиковая готовая конструкция
Устройством ревизионных подземных камер человечество занимается на протяжении сотен лет – с тех времен, когда появились первые коммуникационные системы для перемещения воды.
За этот период возникли правила строительства специальных объектов, которые в настоящее время изложены в документах типа СНиП и ГОСТ.
Устройство сооружения зависит от специфических особенностей грунта. Есть конструктивные отличия при сооружении колодцев в насыщенных водой, маловлажных и лессовых просадочных породах. Последнюю категорию усиливают дополнительной трамбовкой дна и устройством утолщенной песчано-щебневой подушки в основании
Например, пункт 2.04.03-85 (СНиП) под названием «Канализация. Наружные сети и сооружения», раскрывает правила возведения смотровых колодцев. В статье содержится информация о том, где необходимо устраивать данные объекты, как правильно подбирать размеры.
Принятые стандарты помогают объединять различные сети в одну неразрывную конструкцию и упрощают монтаж.

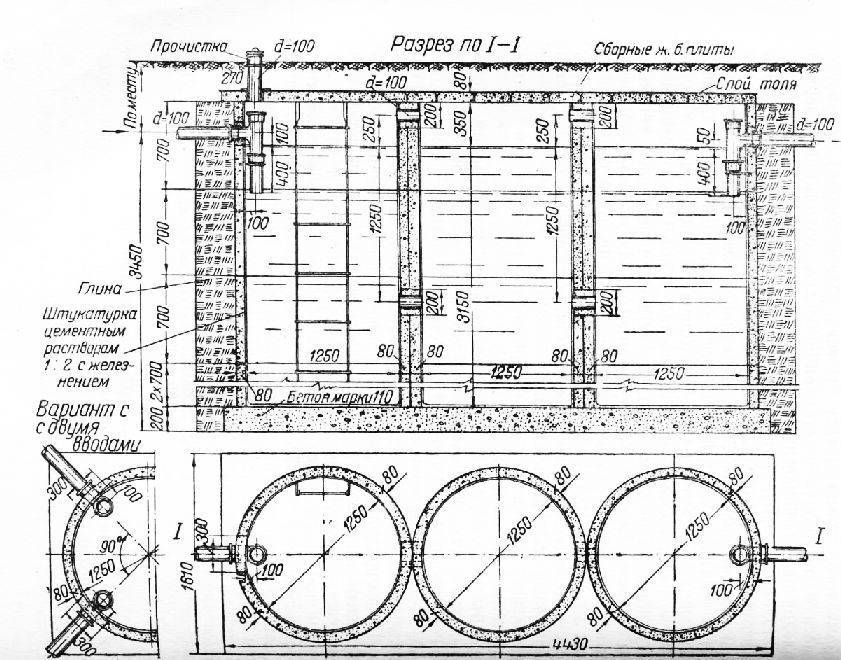

На схеме колодца в разрезе видны основные части: нижний лоток для подключения труб, основная рабочая камера, оборудованная ступеньками для спуска, и люк с крышкой, выходящий на поверхность
Это интересно: Фотообои в коридор и прихожую — описываем со всех сторон
Накопительные колодцы и их монтаж
Если речь идет про установку пластикового накопительного колодца, работа будет выполняться очень легко.
На ее проведение потребуется потратить всего пару дней, и сделать это можно своими руками.
Последовательность монтажа будет выглядеть следующим образом:
Накопительный дренажный колодец
- вырыть котлован на 50 см больше по ширине и глубине, чем сам пластиковый контейнер;
- утрамбовать дно, уложить песчаную подушку;
- залить дно цементным раствором высотой в 20 см;
- установить пластиковую емкость;
- закрепить ее на дне при помощи специальных крепежных элементов;
- заполнить септик водой;
- выполнить теплоизоляцию пенопластом или другим подобным материалом;
- произвести обратную засыпку;
- установить люк;
- накрыть контейнер слоем листовой теплоизоляции;
- засыпать сверху грунтом.
Монтаж накопительного пластикового колодца
Если говорить о том, какой должна быть технология монтажа канализационных колодцев из бетонных колец, то последовательность работ можно сформулировать следующим образом:
Монтаж колодца из бетонных колец
вырыть котлован глубиной на 50 см больше, чем высота колодца. Диаметр котлована следует сделать больше на 50-100 мм в зависимости от надобности проведения наружных гидроизоляционных работ;
насыпать слой песка на утрамбованное дно. Его высота должна составлять примерно 20 см;
уложить бетонную плиту;
опустить на плиту первое бетонное кольцо;
Спуск бетонных колец
обработать шов цементным раствором и битумом
Важно делать работу качественно для достижения нужной герметичности;
проделать в колодце отверстие для входной трубы. Оно должно располагаться на высоте примерно 60 см от уровня дна;
подсоединить трубу, герметизировать соединение, обработав битумом;
установить второе бетонное кольцо, шов обработать цементным раствором;
выполнить внутреннюю гидроизоляцию
Сделать это можно битумным раствором или специальной пропиткой, проникающей в поры бетона и кристаллизующейся в них. Так она защитит материал от разрушения под действием биологически и химически активной среды;
уложить перекрытие, выполнить монтаж люка;
сверху засыпать перекрытие грунтом, прежде уложив слой теплоизоляции. Люк оставить в пределах легкой доступности. Он понадобится для обслуживания колодца.
Завершение монтажа колодца из бетонных колец
Думая о том, как монтировать канализационные колодцы из железобетонных колец, вам следует знать, что гидроизоляции и герметизации должно уделяться большое количество внимания.
Под действием перепадов температур герметичность швов может нарушаться.
Именно поэтому между кольцами рекомендуется уложить специальные прокладки, которые сведут к минимуму зазор между ними, будут поддерживать герметичность конструкции.
Также дополнительно можно выполнить отделку швов специальной герметизирующей резиновой лентой.
Монтируем переливы
Узнать глубину установки трубы с 50-ти сантиметровым сечением мы сможем, обратившись к СНиП 2.04.03–85, рекомендующему монтаж коммуникаций на 30 см глубже точки проникновения в грунт отрицательных температур, но не глубже 70см от точки поверхности земли до верхней точки трубы. Исходя из вышеизложенного наименьшей глубиной проникновения отрицательных температур в почву для Московской области будет составлять 110-120 см варьируясь видами грунтов.
Детали заделки труб
Разница между нижним срезом сливной трубы и верхом фильтрующего донного элемента должна быть ниже 100мм. Окончание сливной трубы необходимо располагать по центру колодца.
Уклон переливов должен быть порядка 0,02м/1м , чтобы обеспечить свободное продвижение крупных частиц, снизив возможность засорения коммуникаций. При меньшем уклоне такие частицы будут оставаться в трубе.
Входная труба исполняется 10см в сечении и устанавливается на 5см выше перелива. Использование пластиковых труб снаружи может привести к выводу системы из строя ранее установленного срока.
По краям переливов устанавливаются тройники в отвесном положении, направляя поступающие потоки вниз.
Плиты перекрытий
Эти обязательные элементы, способствующие равномерному распределению внешней нагрузки и предназначенные для предотвращения несчастных случаев, как правило, располагают поверх либо самого верхнего сквозного стенового ж/б кольца, либо доборного, либо горловины в качестве завершающего элемента.
На заметку! Иногда плиту перекрытия монтируют внутри ствола СЖБК, чтобы стабилизировать нагрузки на всю конструкцию в целом.
Каждое изделие (форма его может быть круглой или квадратной) маркируют буквами ПП (плита перекрытия) и сочетанием цифр, обозначающих его размеры и вес.
Важно! Габариты каждой отдельной плиты подбирают в соответствии с диаметром устанавливаемых в колодец сквозных стеновых колец или доборного бетонного изделия. В плите перекрытия имеется строго регламентированное по размеру отверстие (оно может располагаться либо ближе к краю, либо по центру), в которое впоследствии и монтируют крышку (люк) СЖБК
В плите перекрытия имеется строго регламентированное по размеру отверстие (оно может располагаться либо ближе к краю, либо по центру), в которое впоследствии и монтируют крышку (люк) СЖБК.
На заметку! Стоимость изделий варьируется в пределах от 1200 до 6000 рублей. Так, например, ПП 10-2 (наружный диаметр – 1160 мм, высота – 150 мм) стоит порядка 1300 рублей, а ПП 20-2 (наружный диаметр – 2200 мм, высота – 150 мм) уже 5500 рублей.
Законодательная база Российской Федерации
действует Редакция от 01.01.1970
Подробная информация
| Наименование документ | «ГОСУДАРСТВЕННЫЕ ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ НА СТРОИТЕЛЬНЫЕ РАБОТЫ. СБОРНИК N 22. ВОДОПРОВОД — НАРУЖНЫЕ СЕТИ. ГЭСН-2001-22» (утв. Госстроем РФ 01.01.2002) |
| Вид документа | нормы |
| Принявший орган | госстрой рф |
| Номер документа | ГЭСН-2001-22 |
| Дата принятия | 01.01.1970 |
| Дата редакции | 01.01.1970 |
| Дата регистрации в Минюсте | 01.01.1970 |
| Статус | действует |
| Публикация | |
| Навигатор | Примечания |
«ГОСУДАРСТВЕННЫЕ ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ НА СТРОИТЕЛЬНЫЕ РАБОТЫ. СБОРНИК N 22. ВОДОПРОВОД — НАРУЖНЫЕ СЕТИ. ГЭСН-2001-22» (утв. Госстроем РФ 01.01.2002)
Таблица 22-04-001 Устройство круглых колодцев из сборного железобетона
Состав работ:
01. Уплотнение грунта щебнем в сухих грунтах и устройство бетонной подготовки в мокрых грунтах.
02. Монтаж сборных железобетонных конструкций.
03. Заделка труб с установкой стальных футляров в мокрых грунтах.
04. Установка люка, ходовых скоб и металлических стремянок.
05. Устройство упоров и опор для установки арматуры.
06. Гидроизоляция стен и днища в мокрых грунтах.
Измеритель: 10 м3 железобетонных и бетонных конструкций колодцев
Устройство круглых колодцев из сборного железобетона в грунтах:
| 22-04-001-1 | сухих |
| 22-04-001-2 | мокрых |
| Шифр ресурса | Наименование элементов затрат | Ед. измер. | 22-04-001-1 | 22-04-001-2 |
| 1 | Затраты труда рабочих-строителей | чел.-ч | 106,30 | 151,50 |
| 1.1 | Средний разряд работы | 3,2 | 3,7 | |
| 2 | Затраты труда машинистов | чел.-ч | 28,54 | 30,11 |
| 3 МАШИНЫ И МЕХАНИЗМЫ | ||||
| 021141 | Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 10 т | маш.-ч | 20,36 | 21,80 |
| 040102 | Электростанции передвижные 4 кВт | маш.-ч | 0,16 | — |
| 030101 | Автопогрузчики 5 т | маш.-ч | 0,25 | — |
| 331103 | Трамбовки электрические | маш.-ч | 0,32 | — |
| 400001 | Автомобили бортовые грузоподъемностью до 5 т | маш.-ч | 7,77 | 8,31 |
| 121011 | Котлы битумные передвижные 400 л | маш.-ч | — | 1,49 |
| 4 МАТЕРИАЛЫ | ||||
| 440-9152 | Кольца для колодцев сборные железобетонные диаметром 700 мм | м | 5,8 | 5,8 |
| 440-9153 | Кольца для колодцев сборные железобетонные диаметром 1500 мм | м | 9,6 | 9,6 |
| 445-3120 | Плиты железобетонные покрытий, перекрытий и днищ | м3 | 3,95 | 3,95 |
| 103-9200 | Люки чугунные | шт. | П | П |
| 201-0755 | Отдельные конструктивные элементы зданий и сооружений с преобладанием горячекатаных профилей, средняя масса сборочной единицы до 0,1 т | т | П | П |
| 101-0253 | Известь строительная негашеная комовая, сорт 1 | т | 0,0011 | 0,0011 |
| 411-0001 | Вода | м3 | 0,0031 | 0,0031 |
| 204-9001 | Арматура | т | 0,64 | 0,64 |
| 401-0003 | Бетон тяжелый, класс В 7,5 (М100) | м3 | 1,33 | 2,72 |
| 408-9080 | Щебень | м3 | 2,26 | — |
| 402-9050 | Раствор цементный | м3 | 0,1 | 0,1 |
| 203-0512 | Щиты из досок толщиной 40 мм | м2 | 1,2 | 1,2 |
| 101-1805 | Гвозди строительные | т | 0,0008 | 0,0008 |
| 102-0025 | Пиломатериалы хвойных пород. Бруски обрезные длиной 4-6,5 м, шириной 75-150 мм, толщиной 40-75 мм III сорта | м3 | 0,04 | 0,04 |
| 401-0004 | Бетон тяжелый, класс В 10 (М 150) | м3 | — | 1,01 |
| 410-9031 | Смеси асфальтобетонные дорожные мелкозернистые и среднезернистые щебеночные типа Б марки 1 | т | — | 0,9 |
| 101-0311 | Каболка | т | — | 0,04 |
| 103-1009 | Фасонные стальные сварные части диаметр до 800 мм | т | — | 0,32 |
| 101-0594 | Мастика битумная кровельная горячая | т | — | 0,211 |
| 101-1300 | Топливо моторное для среднеоборотных и малооборотных дизелей марки ДТ | т | — | 0,02 |
| 402-9086 | Раствор асбоцементный | м3 | — | 0,034 |
Монтаж смотровых колодцев: обзор процесса
Процесс монтажа начинается с рытья котлована. Причем выборку грунта делают как до дна траншеи под трубопровод, так и немного ниже этой отметки, заглубляясь на диаметр корпуса будущей шахты.
Схема обустройства смотрового колодца
После завершения земляных работ на дне котлована формируют щебневую подсыпку, толщиной 15 сантиметров. Она убережет колодец от проседания и деформаций пучения грунта.
Далее обустраивают гидроизоляцию – листовую или рулонную, которую раскатываю (настилают) на щебень. Ну а прямо на изоляцию монтируют опалубку для днища (лотка) или устанавливают готовую плиту или литой лоток.
Закончив монтаж лотка или заливку днища, переходят к строительству шахты. Причем полимерные колодцы со смотровой камерой, каркас шахты которых собирают крупногабаритных трубы Корсис, обсыпаются отобранным грунтом сразу же после соединения трубы и лотка (на уплотнительное кольцо). Причем грунт досыпается до среза, на который монтируют горловину.
Бетонные колодцы собирают в «пустом» котловане, укладывая кольца на цементные стяжки. После чего с внешней стороны бетонной шахты обустраивают гидроизоляционное покрытие. Грунт в котлован засыпают только после полной сборки бетонного колодца. Разумеется, трубы в патрубок шахты заводят перед подсыпкой грунта.
Люки монтируют в готовые отверстия. Причем вначале устанавливается горловина люка – стальная или полимерная плита, которую фиксируют на анкерные болты или на бетонную стяжку. Ну а сам люк вкладываю в горловину.
Запреты
Существует ряд ограничений для установки очистных сооружений:
- Запрещается располагать очистные станции в пределах границ санитарных зон водозабора;
- Не рекомендуется устанавливать систему на недренирующих грунтах, либо грунтах, угрожающих просадками;
- Так же стоит воздержаться от установки очистительных сооружений, на участках с резким уклоном, угрожающими оползнями при избыточной влаге в почве;
- При высоком залегании уровня грунтовых вод монтаж очистных так же запрещен;
- Нельзя устанавливать ближе утвержденных строительных и технологических расстояний между сооружениями на участке и септиком.
Стеновые кольца
Используя эти элементы, можно не только значительно упростить весь процесс обустройства колодца, но и сделать его максимально герметичным. КС для СЖБК производят из тяжелого бетона (марки М200-М500). Благодаря вибропрессованию в процессе производства элементы получаются плотными по структуре, устойчивыми к деформации и водонепроницаемыми.
Армирование, соответствующее типу А-I и А-III, не обязательно, но наличие металлического каркаса в изделии делает его более прочным и долговечным. Бетонные КС имеют специальные технологические отверстия, которые используют при монтаже колодца. По ГОСТу диаметр стеновых колец варьируется в пределах 840-2700 мм, толщина стенок – от 70 до 100 мм, а высота – от 290 до 1790 мм.
Полезно! Лучше всего заниматься монтажом колодца ранней осенью. Именно в этот период уровень грунтовых вод самый низкий.
Классификация стеновых колец:
- Сквозные (именно эти изделия имеют маркировку КС). Их стоимость может варьироваться в пределах от 2000 до 6000 рублей. Так, например, КС 15-9 паз (наружный диаметр – 1680 мм, высота – 900 мм) стоит около 3500 руб.
- С днищем (маркируются ДК). Кольца с днищем отличаются высокой герметичностью. Стоимость этих элементов варьируется в пределах 3000-6500 рублей.
С плитой перекрытия (ПК). Как правило, их используют в том случае, если колодец довольно глубокий и именно это изделие будет установлено в качество финишного элемента. Стоимость подобных изделий колеблется в пределах от 2500 до 6500 рублей. Так, например, ПК 10-6 паз (наружный диаметр – 1160 мм, высота – 600 мм) стоит порядка 2600 руб.
Скрепление стеновых колец можно производить:
С помощью только цементно-песчаной смеси.
На заметку! Кольца, не имеющие каких-либо приспособлений для скрепления, называют прямые.
С использованием стальных скоб (или пластин). Соединения при помощи металлических крепежей (в 5-6 местах) позволяют изделиям не смещаться относительно друг друга, то есть, способствует большей герметичности и устойчивости всей конструкции колодца в целом.
На заметку! Для стыковки изделий дополнительно к скобам можно также использовать песчано-цементную смесь.
С помощью замка типа «паз-гребень» (в верхнем торце элемента имеется выступ, а в нижнем выемка). Изделия с таким соединением, как правило, плотнее стыкуются друг с другом. Можно (для надежности) залить в замок бетонный раствор, а можно воспользоваться разнообразными герметиками или манжетами.
На заметку! Наличие в кольцах приспособлений для их крепления никаким образом не отражается на их стоимости.
Каменные колодцы
Изоляция труб в колодце при помощи битума
После этого, для бетонного или железобетонного колодца выполняются следующие работы:
- Подготовка основания. Укладка плиты или устройство бетонной подушки толщиной 100 мм из бетона М-50
- Устройство лотка нужной формы из бетона М-100 с армированием стальной сеткой
- Заделка бетоном и битумом концов труб
- Изоляция битумом внутренней поверхности бетонных колец
- Устанавливаются кольца канализационных колодцев (проводится после набора прочности бетоном лотка, через 2-3 суток после укладки) и плита перекрытия на раствор М-50
- Затирка цементным раствором швов между сборными деталями колодца
- Гидроизоляция швов битумом
- Отделка лотка цементной штукатуркой, с последующим железнением
- Устройство в местах входа труб глиняного замка шириной 300 мм и высотой на 600 мм больше, чем внешний диаметр труб
- Испытание колодца (проводится в течение суток заполнением водой до верхнего края, с установкой на трубы временных пробок). Считается успешным, если не обнаружено видимых протечек
- Наружная засыпка стен колодца с последующей трамбовкой
- Устройство бетонной отмостки шириной 1,5 м вокруг горловины колодца
- Изоляция всех оставшихся стыков горячим битумом
Аналогично проводится устройство колодцев канализационных из кирпича, но здесь вместо монтажа сборных элементов производится каменная кладка.
Гидроизоляция выполняется точно так же.
Таким образом, выполняется монтаж колодцев из каменных материалов для всех видов канализации: бытовой, ливневой или дренажной.
Однако в случае ливневой на колодец могут устанавливаться решетчатые люки, одновременно выполняющие функцию водосбора.
Для дренажной – сам колодец может являться элементом водоотведения, через специальные отверстия в стенках, но эта конструкция требует специального расчета.
При этом имеются небольшие отличия в комплектующих, которые определяет серия: канализационные колодцы КФК и КДК – для бытовых стоков, КЛВ и КЛК – для ливневой, КДВ и КДН – для дренажной.
Таблица канализационных колодцев по типоразмерам выглядит следующим образом:
Таблица канализационных колодцев
Чуть сложнее выглядит процесс для колодцев перепадных в связи с их более сложной конфигурацией.
Перепадный колодец
Здесь, в зависимости от конкретной конструкции, помимо устройства лотка, в ряде случаев необходимы:
- Монтаж стояка
- Оборудование водобоя
- Установка водоотбойной стенки
- Создание практического профиля
- Устройство приямка
Сам же монтаж тела шахты, основания и перекрытия выполняется по тем же правилам.
Единственное исключение касается перепадного колодца со стояком – в его основании полагается укладывать металлическую плиту, препятствующую разрушению бетонной части конструкции.
Выглядит это так:
- Стояк
- Водобойная подушка
- Металлическая плита в основании подушки
- Приемная воронка стояка
Конструкция колодца со стояком
Приемная воронка предназначена для компенсации разрежения, которое может создаваться в стояке за счет быстрого движения сточных вод.
Создавать перепадные канализационные колодцы своими руками с применением практического профиля приходится лишь в исключительных случаях – подобная конструкция предусматривается на трубопроводах диаметром от 600 мм и высотой перепада до 3 м.
Подобные диаметры труб в индивидуальных системах водоотведения не используются. Зато другие типы колодцев могут быть применены в локальной канализации с успехом.
В соответствии с требованиями СНиП колодцы канализационные перепадные устанавливаются:
- При необходимости уменьшить глубину заложения трубопровода
- В местах пересечения с прочими подземными коммуникациями
- Для регулирования скорости потока
- В последнем затопленном колодце перед сбросом стоков в водоем
Типовые случаи, когда устройство перепадного колодца на загородном участке целесообразно:
Если существует большая разница между расчетной глубиной внутридворовой канализации и уровнем сброса стоков в септик или центральный коллектор (прокладка трубопровода на меньшей глубине позволить серьезно уменьшить объем земляных работ)
- Если есть необходимость обойти под землей прочие инженерные сети
- Если есть сомнения в соответствии скорости потока в системе объему стоков. При малом объеме слишком большая скорость может препятствовать самоочищению (смыву осадка) стенок трубы. Равно, если скорость будет слишком маленькой – осадок может образовываться слишком интенсивно, тогда есть смысл устроить быстроток для ускорения.
Смысл такого перепада в том, что за счет создания большого уклона на коротком участке системы стоки начинают двигаться гораздо быстрее, не успевая цепляться за внутренние стенки трубы.
В заключение
Колодцы можно оборудовать фильтрами и насосами для подачи воды в дом, но в этом случае вам придется побеспокоиться о дополнительном утеплении особенно оголовка.
Устройство канализационных колодцев зависит от их назначения, а необходимое количество от конструкции системы – ее сложности, наличия поворотов и перепадов при прокладке коммуникаций, протяженности и других особенностей. Разобравшись в назначении различных типах сооружений, легче будет спроектировать канализацию частного дома или дачи, обеспечить ее максимальную эффективность.
То, где и как должны устанавливаться колодцы канализационные СНИП регламентирует конкретно и точно
Учитывать Строительные Нормы и Правила важно и потому, что инспектирующие органы в обязательном порядке проверяют сооружения на соответствие требованиям, а в случае выявления нарушений могут вынести предписание о необходимости внесения изменения в устройство канализации, для чего потребуются дополнительные расходы, а время строительства значительно увеличится
Смотровые колодцы
Такие сооружения необходимы для любой канализационной системы вне зависимости от ее степени сложности. Колодцы обеспечивают возможность контроля работы системы и используются для ее технического обслуживания (ремонта, прочистки, промывки и пр.). В зависимости от того, где расположены смотровые сооружения, различают несколько их типов:
Перепадные колодцы
Перепадные колодцы применяются для изменения скорости потока или глубины прокладки трубопроводов. Их используют также при необходимости обхода канализационной магистралью какого-либо препятствия (другого трубопровода и т.п.). В общем виде такие конструкции представляют собой вертикальную шахту (резервуар) с подводящей и отводящей трубами. В зависимости от назначения может потребоваться монтаж канализационных колодцев этого типа с дополнительными приспособлениями, например, со ступенями, гасящими скорость потока.
Различают следующие типы перепадных колодцев:
- классическая конструкция колодца (поступление стоков через верхнюю трубу, отвод через нижнюю),
- модели колодцев с отбойно-сливными поверхностями стенок для снижения скорости потока,
- каналы со значительным уклоном, способные, напротив, «разогнать» поток, увеличить его скорость,
- сложные конструкции многоступенчатых перепадов.
Фильтрационные колодцы
Модели колодцев этого типа используются в системах канализации для обеспечения почвенной доочистки частично осветленных в септике стоков и отвода жидкой составляющей содержимого септика в грунт. Конструктивно фильтрационный колодец отличается от прочих отсутствием герметичного дна (вместо него выполняется засыпка гравием или другим фильтрующим материалом). Также возможны варианты колодцев с наличием отверстий в стенках резервуара. Через такие отверстия жидкость также уходит в почву, а для дополнительной ее очистки с наружной стороны колодца на этапе его установки также выполняется засыпка фильтрующего материала.
Накопительные колодцы
Принцип действия накопительного канализационного колодца такой же, как и у – он является местом сбора стоков
При организации накопителя важно обеспечить его герметичность и предусмотреть возможность подъезда машины ассенизаторов для откачки содержимого
