Воздушные сепараторы для домашнего отопления, удаление воздуха и шлама

Сепаратор воздуха

Владельцы частных домов и других объектов нередко сталкиваются с нестабильной работой системы отопления. Одна из распространённых причин этого явления — завоздушивание системы. Есть разные способы решения проблемы, и один из самых эффективных — использование сепаратора воздуха для отопления.

Причины попадания воздуха в систему

Есть несколько путей, по которым воздух из атмосферы проникает в контур системы отопления:

• его очень медленно, но всё-таки пропускают пластиковые трубы;
• он попадает в систему там, где жидкость контактирует с атмосферой. Такой контакт происходит, в частности, в отопительном котле;
• наконец, воздух проникает в систему через узлы, в которых нарушается герметичность контура — муфты, уплотнители, соединители и другие.

При сливе воды из системы отопления и её заполнении, а также на этапе подпитки воздух также может проникать в контур.

Воздух кажется безобидным только на первый взгляд и только неспециалистам. Попав в систему отопления, он создаёт серьёзные проблемы:

• начинаются кавитационные процессы — воздушные пузырьки схлопываются. Это явление сопровождается гидроударами, которые, в свою очередь, постепенно разрушают систему;
• воздух запускает процессы коррозии, и на внутренних металлических поверхностях появляется ржавчина;
• мелкие воздушные пузырьки сливаются в крупные, а они, в свою очередь, создают пробки, нарушающие функционирование системы.

Одна из наиболее эффективных моделей, представленных на рынке — голландский сепаратор SpiroVent — сконструирована с использованием запатентованной трубки Spiro. Основа последней — стержень в форме трубки. На нём жёстко закреплено сетчатое оребрение, конструкция которого была тщательно просчитана разработчиками. Трубка Spiro зафиксирована внутри корпуса прибора — в металлической колбе.

Как работает сепаратор воздуха для отопления

Вода из контура поступает в прибор. Она омывает трубку с сетчатым оребрением, её скорость уменьшается. Замедляются и пузырьки воздуха, содержащиеся в теплоносителе. Они поднимаются вверх, попадают в воздушную камеру и выводятся в атмосферу через специальное приспособление — воздухоотводчик. Система освобождается от воздуха и надёжно служит долгие годы, не требуя ремонта.

Важное преимущество устройства, о котором идёт речь — лёгкость его монтажа. Прибор устанавливается в самой горячей точке системы — как правило, на выходе из котла, поскольку именно здесь образуются микропузырьки воздуха

SpiroVent можно использовать в системах с температурой воды до 110ºС и давлением до 10 бар. Эти условия соблюдаются в большинстве систем, поэтому предлагаемую модель можно считать универсальной.

Наряду с описанными воздухоотводчиками в системе отопления производители предлагают и более сложные решения — например, сепаратор воздуха и шлама SpiroCross. Это устройство, иначе называемое гидрострелкой, решает сразу несколько задач — не только отводит воздух, но и балансирует потоки и удаляет загрязнения из системы. Удаление скоплений воздуха и шлама в системе отопления с помощью гидрострелки SpiroCross значительно упрощается!

Сепаратор воздуха и шлама: очистка и защита системы отопления

Чтобы отопительная система функционировала без удручающих сбоев, воздуха в ней быть не должно. Внушительное количество кислорода в теплоносителе может «породить» такие явления, как шумные насосы, батареи, которые не нагреваются. Не меньшим бедствием является и коррозия – процесс разрушения металлов, из которых созданы трубы, клапаны. Для защиты системы от разрушительных процессов применяется специальное устройство – сепаратор. Его задача – собрать кислород, «гуляющий» в воде, затем убрать его из теплоносителя.

Отрицательное влияние воздуха на работу системы отопления

Неискушённому человеку трудно поверить, что обычный воздух может становиться колоссальной проблемой. Но приходится признать: на состояние отопительной системы кислород действует, как медленный яд на живое существо.Приведём лишь некоторые примеры ухудшения работы системы по вине воздуха:

1. Мелкие пузырьки воздуха, прилипающие к стенкам радиатора, не позволяют ему отдавать тепло. Эффективность отопительного «организма» резко снижается.
2. Насос, подающий воду, быстрее изнашивается.
3. Кислород, попадающий в трубы, фильтры, клапаны и потребители, разрушает металл.
4. Ржавчина, которая появилась в результате коррозии, «блуждает» вместе с массами воды. Скапливаясь, она становится шламом (грязью) и может привести к неисправности системы.

Методы борьбы с воздухом в трубах

До недавнего времени с присутствием газа в трубах специалисты боролись такими способами:

• следили, чтобы система постоянно находилась под небольшим давлением (эта хитрость защищает от подсасывания кислорода);
• использовали специальные трубы, через стенки которых воздух проникнуть не может;
• в тех участках, где кислороду легче всего скапливаться, устанавливали отводчики воздуха.

Опыт показал, что воздухоотводчик наиболее эффективно справляется с задачей ликвидации кислорода лишь тогда, когда он работает в паре с сепаратором.

Способы проникновения кислорода в систему

Многие люди, расстроенные слабым отоплением в жилище и частым скоплением кислорода в радиаторе, спешат обвинить в этих неприятностях специалистов, которые проектируют и устанавливают отопительное оборудование. Неопытному человеку проще сделать вывод, что элементы системы отопления не слишком качественны, негерметичны, чем разобраться в истинных причинах появления газа в трубах.

Назовём основные способы попадания воздуха в систему:

1. Кислород оказывается в трубах в виде микроскопических пузырьков, находящихся в толще воды. Когда вода становится горячей, воздух «убегает» из неё, превратившись в свободный газ. И чем больше нагревается жидкость, тем большее количество газа из неё выйдет.
2. Воздух проникает через соединительные элементы (прокладки, воздухоотводчики).
3. После ремонтных работ кислород может буквально «ворваться» в систему отопления.

Если говорить откровенно, полностью защитить отопительное оборудование от попадания кислорода нереально. Даже длительный простой системы приводит к тому, что воздуха в ней оказывается слишком много, и его приходится спускать.

Чтобы надёжно защитить трубы, фильтры и другие составляющие отопительной системы, необходим воздушный разделитель (сепаратор). Использование этого компактного приспособления помогает решить проблему «воздушного нашествия». А значит, вы избавитесь от шлама, который появляется из-за активности кислорода.

Отводчик воздуха и сепаратор – не одно и то же

Часто приходится слышать вопросы, чем отличается воздушный разделитель от воздухоотводчика. На первый взгляд, эти два приспособления выполняют одну задачу – удаляют из отопительных систем кислород. Но отводчик воздуха убирает газы из системы постепенно, по мере их скопления.

Сепаратор действует более решительно. Он быстро разделяет газы, растворённые в воде, и выводит их из системы отопления.

Если вы желаете, чтобы все элементы отопительной системы работали бесперебойно, стоит установить разделитель воздуха

Важно подобрать компактное приспособление, которое бы справлялось с обязанностями выведения кислорода из теплоносителя. В последние несколько лет огромной популярностью пользуются сепараторы flamcovent

Эффективность этих приспособлений огромна, ведь в основе их работы лежит принцип слияния. Суть метода: крошечные пузырьки воздуха, соприкасаясь с поверхностью устройства, прилипают к ней. За короткий промежуток времени пузырьки объединяются в большие «облака». Потом они отрываются от сепаратора и всплывают.

Принцип работы гидрострелки

Разберем принцип работы гидравлического разделителя. Поскольку внутри трубы прибора ничего нет, ясно, что регулирование работы теплоносителя осуществляется за счёт физических законов. Как это работает:

Когда оборудование только запускается, температура теплоносителя ещё не достаточна, чтобы хоть как-то обогреть помещение, а циркуляционные насосы уже разгоняют его по батареям. Вода, достигая гидрострелки, направляется вниз и происходит вращение по малому кругу и котёл работает на себя, быстрее повышая температуру теплоносителя.

Гидравлические процессы, протекающие в гидрострелке

После того, как восстанавливается баланс в температуре подачи и обратки, потоки практически не смешиваются, а гидрострелка выполняет только функции сбора примесей и воздуха из жидкости. Но на практике, такое равновесие практически не достижимо и кратковременно, поэтому наличие гидрострелки всегда будет оправдано.

Если по каким-то причинам увеличивается расход системы, а протоки в котле меньшего диаметра и просто не могут обеспечить больший расход. Тогда вода в гидрострелке смешивается (происходит добавление нужного объема жидкости из обратки к подаче) и каждый элемент системы получает столько, сколько ей требуется – котёл меньше, ветки трубопровода больше.

Отопительные котлы длительного горения особенно остро нуждаются в установке гидрострелки, поскольку имеют несколько режимов топки (от розжига до затухания) и на каждом этапе работы требуется создать стабильные условия давления и температуры.

Как проверить клапан на неисправность

Для того, чтобы убедиться в исправности или неисправности клапана, необходимо проверить его на повреждения.

Существует несколько способов определения травит клапан или нет. Стоит заметить, что проверку на то, пропускает ли клапан воздух, рекомендуется проводить каждый раз перед использованием ПВХ лодки. Это необходимо делать для того, чтобы обезопасить себя на воде.

Два способа проверки клапана на герметичность:

1. С помощью мыльного раствора. Этот способ является очень простым. Для того чтобы проверить не пропускает ли клапан воздух, необходимо приготовить мыльный раствор, который состоит из воды, мыла и масла. Приготовленную смесь необходимо нанести на участок прилежания клапана к лодке, а также на сам участок клапана. Если на поверхности нанесения появятся пузыри воздуха, это значит, что клапан действительно пропускает.
2. Для второго способа не понадобится ничего, кроме насоса и воды. Необходимо не полностью накачать лодку и окунуть её в воду так, чтобы место с клапаном было полностью в неё погружено. Если из воды начнут выходить пузырьки воздуха – это значит, что клапан пропускает воздух.

Как устанавливается сепаратор в систему отопления

Предпочтительнее устанавливать сепаратор в месте наиболее эффективного ламинарного потока. Постоянная скорость потока воды обеспечивается насосом нагнетающим теплоноситель в теплообменник котла. На выходе из котла перед гидрострелкой установка прибора будет малоэффективной. Он, конечно, будет работать, но учитывая то что гидрострелка, стоящая дальше будет регулировать скорость потока в сепараторе будет ощущаться изменение потока. Этот фактор и будет негативно влиять на работу прибора.

Если прибор будет установлен после гидрострелки, когда скорость потока будет постоянной, а колебания будут минимальными, в корпус сепаратора будет поступать именно тот поток, который необходим для его работы. Корпус прибора устанавливается строго вертикально, это необходимо для сбора газов во внутренней камере перед газовым клапаном. Неправильная ориентация прибора чаще всего приводит к обратному эффекту – система завоздушивается еще больше.

Кроме того нужно сказать о том, что сепаратор деаэратор с функцией очистки от шлама по своей конструкции отличается от фильтра для очистки от шлама. Фильтр, очищающий жидкость от мелких частиц шлама, устанавливают в другом месте – на трубопроводе подачи охлажденного теплоносителя. Конструкция этого фильтра работает на других принципах, поэтому и устанавливается не после, а перед отопительным котлом.

Устройство сепаратора для сбросных вод от непрерывной продувки

Сепаратор имеет несложное устройство, корпус его выполнен в форме вертикальной цилиндрической емкости, работающей под давлением. Исходя от допустимого давления, донышки корпуса выполняются плоскими либо эллиптической формы. Подвод продувочной воды в бак может иметь сплющенную форму либо круглое сечение.

Источник схемы: cotlomash.ru

Закручивание потока входящей горячей воды производится с помощью подачи ее на стенку бака-сепаратора, благодаря размещению внутри специальных направляющих приспособлений. Как правило, расход продувки на сепарационное устройство устанавливается не ниже 1% от паропроизводительности котлоагрегата.

В самом низу имеется дренажный штуцер для периодического освобождения сепаратора непрерывной продувки от шламовых загрязнений. Водяной уровень в баке поддерживают в автоматическом режиме регулятором поплавкового типа.

Применение крана Маевского

Выпускать воздух можно при помощи специальных съемных ручек. Они надеты на внутреннюю часть клапана, которая выполняется из металла. Если такая ручка отсутствует, она должна быть заменена насечкой для отвертки.

Кран Маевского – удобное приспособление

Как правильно удалить воздух из системы обогрева?

1. Подставить под кран тару (объем – 500—1000 мл).
2. Открутить кран. Дождаться выхода воздуха. Потом появится характерное шипение, свидетельствующее о вытекании воздуха, смешанном с водой.
3. Дождаться выхода чистой воды.
4. Закрыть кран.

Если нет рукоятки, то нужно будет использовать отвертку или ключ. Можно воспользоваться газовым или разводным ключом

Если кран закручен очень туго, действовать нужно осторожно. Иначе можно его сорвать, последствия чего могут быть катастрофическими

Инструкция такова:

1. Обернуть поверхность радиатора. Используется тряпка или ветошь. Подставить тару для вытекания жидкости.
2. Открутить кран, дождаться появления шипения.
3. Дождаться вытекания воды.
4. Слить воду (до 2000 мл).
5. Закрутить кран.
6. Выждать 10—12 минут.
7. Открутить кран, убедиться в том, что воздух вышел полностью.
8. Если этого не произошло, нужно повторить процедуру.

Заглушка на батарее

Если кран отсутствует, а вместо него стоит заглушка советского образца, действовать нужно так:

1. Обмотать нужный участок плотной тканью. Можно использовать тряпки. Это позволит исключить риск появления большого напора.
2. «Вооружиться» преобразователем (можно заменить растворителем).
3. Аккуратно повернуть заглушку. Доставать полностью не нужно, иначе в квартире будет «наводнение».
4. Дождаться выхода воздушных масс. Поток можно почувствовать, подставив к месту заглушки руку.
5. Подождать, пока вытечет вода (3000—5000 мл).
6. «Вооружиться» фум-лентой, обмотать заглушку. Нужное направление – против резьбы. Это обеспечивает необходимую герметичность.
7. Как можно плотнее закрутить заглушку.

При индивидуальном отоплении можно воспользоваться расширительным бачком

Если дома находится индивидуальное отопление, избавляться от проблемы можно при помощи расширительного бачка. Они могут быть открытыми и закрытыми.

В первом случае речь может идти о снижении уровня теплоносителя или воды. Их следует добавить в систему. Желательно при этом использовать нижний вентиль. Радиатор может быть абсолютно любым. Если это невозможно, необходимо будет воспользоваться бачком.

После удаления воздушной пробки необходимо произвести запуск системы. Она должна хорошо поработать. Если пробка осталась, ее спуск осуществляется при помощи радиатора.

Если тип бачка – закрытый, то сначала надо проверить его работоспособность.

Как бороться с воздушными пробками

Выше мы разобрали основные причины, почему воздушит систему отопления при централизованной или автономной подаче теплоносителя. Теперь рассмотрим, как избежать возникновения воздушных пробок и как бороться с последствиями этой проблемы.

Как спустить воздух в многоэтажном доме

Ключом или отверткой откручивают клапан до тех пор, пока не послышится характерное шипениеИсточник build.ru

В современных системах отопления на радиаторы устанавливают краны (клапаны) Маевского, которые позволяют стравить воздух с батареи. Если такая запорная арматура есть в вашем доме или квартире, то воспользуйтесь данным устройством. Для этого подставьте под край радиатора в зоне крана миску или глубокую тарелку, после чего начинайте откручивать клапан до тех пор, пока не услышите характерное шипение. Теперь остается только ждать. Когда потечет вода, не спешите завинчивать кран обратно, но спустите хотя бы полведра воды, чтобы убедиться в отсутствии газа в жидкости. Такую операцию проделайте со всеми батареями, где неравномерно нагреваются секции.

При завоздушивании водяной системы отопления в многоэтажном доме клапан Маевского может выручить далеко не всегда – здесь нужны более радикальные меры. В старых домах хрущевской и даже брежневской постройки сантехники иногда на верхнем этаже в основной лежак подачи теплоносителя вертикально врезали полдюймовую трубу с краном для спуска воздуха. Если такая труба есть в вашем подъезде, то ликвидировать пробку не составит никакого труда – только подставляй ведра и сливай воду в унитаз ближайшей квартиры до тех пор, пока кран не перестанет «чихать». Это будет указывать на то, что газ из теплоносителя ликвидирован.

Таким краном на верхнем этаже можно спустить воздух во всем стояке многоэтажного домаИсточник yandex.ru

Но как быть тем, жителям городских квартир, где нет такого приспособления, которое позволяет стравить воздух из подъезда? Да, конечно, положение может спасти шаровый кран, который вместо заглушки устанавливают на радиаторе в самой верхней квартире. Сливая воду при помощи такой запорной арматуры до тех пор, пока кран не перестанет «чихать», вы сможете развоздушить часть системы. Конечно, это не совсем удобно для жильцов той квартиры, ведь придется спустить от пяти до двадцати ведер (зависит от количества этажей в доме), но, это единственный оптимальный выход из создавшейся ситуации.

Удаление воздуха в системе отопления таким путем не означает, что будут горячими все радиаторы в квартире или во всем подъезде – это касается только того стояка, куда подключена батарея с запорной арматурой. То есть, комнаты в квартире многоэтажного здания обогреваются от разных стояков, что вы сами можете увидеть, посмотрев, в какую сторону отходят трубы контура. Например, радиатор, установленный под окном балконного блока, как правило, подключен вместе с отопительным прибором соседа, находящегося за стенкой и не имеет ничего общего с обогревателями из других комнат.

Придется открутить гайку, которая соединяет трубу горячего водоснабжения с полотенцесушителемИсточник stroy-podskazka.ru

Теперь рассмотрим проблему завоздушивания системы в стояке, где установлен полотенцесушитель. Это вообще отдельная труба, к которой не подключаются квартирные радиаторы, если, конечно, кто-то не сделал этого самостоятельно. Когда сушилки по всему стояку горячие, но ваша при этом холодная, то проблема именно в вашем отопительном приборе, но если холодный весь стояк, значит, нужно спускать воду в ванной на самом верхнем этаже здания. Если при монтаже сантехники предусмотрели кран для стравливания воздуха, то можно его попросту открыть, и действовать так, как это описано выше по тексту. Но когда такая запорная арматура отсутствует, то можно открутить сушилку с одной стороны от трубы отопления (только не полностью) и собирать стекающую воду в ведро, пока не ликвидируете пробку.

Если все сушилки на стояке подключены на напрямую, а через байпас (врезаны сбоку в трубу отопления), но ваш полотенцесушитель холодный, а труба горячая, значит, именно в вашем обогревательном приборе скопились газы. Это говорит о том, что, ликвидировать воздушную пробку можно только из вашей ванной комнаты. Но старые сушилки, сделанные из стальных труб, просто вварены в стояк без какой-либо запорной арматуры, и спустить воздух здесь невозможно. В таком случае, вам придется какое-то время выжидать, пока теплоноситель не ликвидирует воздушную пробку собственным напором.

Для справки: в многоэтажных домах с централизованным отоплением номинальное давление теплоносителя (в зависимости от высоты здания) бывает от 4 до 12 бар, а при опрессовке во время запуска системы осенью, может достигать 14 бар.

Сепаратор воздуха и шлама: очистка и защита системы отопления

Чтобы отопительная система функционировала без удручающих сбоев, воздуха в ней быть не должно. Внушительное количество кислорода в теплоносителе может «породить» такие явления, как шумные насосы, батареи, которые не нагреваются. Не меньшим бедствием является и коррозия – процесс разрушения металлов, из которых созданы трубы, клапаны. Для защиты системы от разрушительных процессов применяется специальное устройство – сепаратор. Его задача – собрать кислород, «гуляющий» в воде, затем убрать его из теплоносителя.

Отрицательное влияние воздуха на работу системы отопления

Неискушённому человеку трудно поверить, что обычный воздух может становиться колоссальной проблемой. Но приходится признать: на состояние отопительной системы кислород действует, как медленный яд на живое существо.Приведём лишь некоторые примеры ухудшения работы системы по вине воздуха:

1. Мелкие пузырьки воздуха, прилипающие к стенкам радиатора, не позволяют ему отдавать тепло. Эффективность отопительного «организма» резко снижается.
2. Насос, подающий воду, быстрее изнашивается.
3. Кислород, попадающий в трубы, фильтры, клапаны и потребители, разрушает металл.
4. Ржавчина, которая появилась в результате коррозии, «блуждает» вместе с массами воды. Скапливаясь, она становится шламом (грязью) и может привести к неисправности системы.

Методы борьбы с воздухом в трубах

До недавнего времени с присутствием газа в трубах специалисты боролись такими способами:

• следили, чтобы система постоянно находилась под небольшим давлением (эта хитрость защищает от подсасывания кислорода);
• использовали специальные трубы, через стенки которых воздух проникнуть не может;
• в тех участках, где кислороду легче всего скапливаться, устанавливали отводчики воздуха.

Опыт показал, что воздухоотводчик наиболее эффективно справляется с задачей ликвидации кислорода лишь тогда, когда он работает в паре с сепаратором.

Способы проникновения кислорода в систему

Многие люди, расстроенные слабым отоплением в жилище и частым скоплением кислорода в радиаторе, спешат обвинить в этих неприятностях специалистов, которые проектируют и устанавливают отопительное оборудование. Неопытному человеку проще сделать вывод, что элементы системы отопления не слишком качественны, негерметичны, чем разобраться в истинных причинах появления газа в трубах.

Назовём основные способы попадания воздуха в систему:

1. Кислород оказывается в трубах в виде микроскопических пузырьков, находящихся в толще воды. Когда вода становится горячей, воздух «убегает» из неё, превратившись в свободный газ. И чем больше нагревается жидкость, тем большее количество газа из неё выйдет.
2. Воздух проникает через соединительные элементы (прокладки, воздухоотводчики).
3. После ремонтных работ кислород может буквально «ворваться» в систему отопления.

Если говорить откровенно, полностью защитить отопительное оборудование от попадания кислорода нереально. Даже длительный простой системы приводит к тому, что воздуха в ней оказывается слишком много, и его приходится спускать.

Чтобы надёжно защитить трубы, фильтры и другие составляющие отопительной системы, необходим воздушный разделитель (сепаратор). Использование этого компактного приспособления помогает решить проблему «воздушного нашествия». А значит, вы избавитесь от шлама, который появляется из-за активности кислорода.

Отводчик воздуха и сепаратор – не одно и то же

Часто приходится слышать вопросы, чем отличается воздушный разделитель от воздухоотводчика. На первый взгляд, эти два приспособления выполняют одну задачу – удаляют из отопительных систем кислород. Но отводчик воздуха убирает газы из системы постепенно, по мере их скопления.

Сепаратор действует более решительно. Он быстро разделяет газы, растворённые в воде, и выводит их из системы отопления.

Если вы желаете, чтобы все элементы отопительной системы работали бесперебойно, стоит установить разделитель воздуха

Важно подобрать компактное приспособление, которое бы справлялось с обязанностями выведения кислорода из теплоносителя. В последние несколько лет огромной популярностью пользуются сепараторы flamcovent

Эффективность этих приспособлений огромна, ведь в основе их работы лежит принцип слияния. Суть метода: крошечные пузырьки воздуха, соприкасаясь с поверхностью устройства, прилипают к ней. За короткий промежуток времени пузырьки объединяются в большие «облака». Потом они отрываются от сепаратора и всплывают.

Виды воздухоотводчиков и места их установки

Для сброса воздуха из отопительной системы существует несколько разновидностей специальных клапанов в виде ручных или автоматических воздухоотводчиков. Рассмотрим каждый из них более подробно.

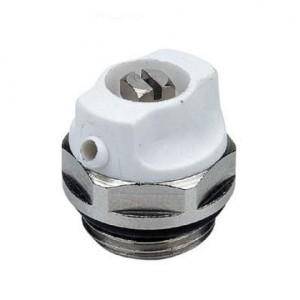

Кран Маевского

Согласно государственной системе стандартизации ручные краны Маевского называют игольчатыми радиаторными воздушными клапанами. Они изготавливаются из латуни, имеют надежную и простую конструкцию, применяются для развоздушивания отопительной системы.

Сегодняшний рынок предлагает несколько видов этих кранов, что позволяет каждому домовладельцу выбрать для своей отопительной системы наиболее удобный вариант. Традиционная классическая конструкция этого воздушного клапана имеет две основные детали:

Благодаря калибровке, все элементы клапана плотно располагаются относительно друг друга, что обеспечивает надежное удерживание теплоносителя. Воздух из радиатора стравливается через отверстие в боковой зоне корпуса. В зависимости от конструктивного исполнения, кран Маевского открывается:

Запуск системы отопления после ее монтажа предусматривает ее обязательное развоздушивание.

Как убрать воздух при помощи ручного крана Маевского

До проведения работ по удалению воздуха, нужно подготовить соответствующие инструменты, тряпку и емкость для сбора воды, чтобы не залить пол.

1. Если в автономной системе отопления встроен циркуляционный принудительный насос, его необходимо отключить на время проведения процедуры стравливания воздуха.
2. Затем на один оборот, очень медленно отверткой, нужно провернуть кран против часовой стрелки. Воздух с шипением начнет выходить из радиатора.
3. Кран можно будет плотно закрыть после того, как перестанет выходить воздух, а из отверстия начнет вытекать вода.

Автоматический воздухоотводчик

Устройство автоматического воздухоотводчика

Автоматический воздухоотводчик представляет собой устройство поплавково-клапанного типа, которое самостоятельно производит спуск воздуха из системы отопления. Его конструкция представлена:

• латунным корпусом;
• поплавком;
• шарнирным рычагом;
• выпускным клапаном.

При этом для предотвращения утечки воды, автоматические воздухоотводчики обустраиваются винтовыми запорными колпачками. Для предотвращения внешнего загрязнения выпускной клапан обустраивается подпружинным защитным колпачком.

Система автоматического воздухоотводчика работает таким образом. При отсутствии воздуха его поплавок удерживает выпускной клапан закрытым. По мере аккумулирования воздуха в поплавковой камере, происходит опускание поплавка, который открывает выпускной клапан. После того, как воздух выходит из камеры, поплавок снова поднимается под действием рычага и закрывает выпускной клапан.

Сепаратор воздуха

Сепараторы воздуха устанавливаются в больших отопительных автономных системах. Принцип их работы заключается в отборе воздуха из воды с последующей его конвертацией в пузыри и дальнейшим удалением.

Сепараторы воздуха зачастую выпускаются в одном корпусе с сепараторами шлама. Такой тандем позволяет экономить место и дополнительно улавливать примеси:

Сепараторы воздуха состоят из металлического цилиндра, обустроенного сверху воздухоотводом, а снизу вентилем, через который сбрасывается шлам. Внутри цилиндра находится специальная трубка, в которой напаяна металлическая сетка. Вода из системы отопления, проходит через эту сетку. Именно сетка создает вихревые потоки теплоносителя, которые способствуют торможению и подъему мелких пузырей воздуха вверх. Таким образом, сепарированный воздух выходит через воздушную камеру. Образовавшиеся частицы грязи, можно удалить через нижний сливной кран.

Устройство сепаратора: почему в систему попадает воздух

И если воздух, попавший внутрь контура, не будет своевременно выведен наружу, он в итоге приводит к снижению эффективности работы оборудования, повышению расхода энергоресурсов, преждевременному износу и поломке оборудования.

Основных путей проникновения воздуха в контур системы отопления несколько:

• Он проникает вместе с водой, которую доливают в системы перед началом отопительного сезона;
• После слива теплоносителя, когда в системе проводится техническое обслуживание или ремонт оборудования;
• В результате химической реакции, когда вода проходит постоянные циклы нагрева-охлаждения;
• Когда некоторые элементы системы теряю герметичность и через микротрещины, порывы или неплотности воздух просто «засасывается» внутрь при выравнивании давления внутри и снаружи контура;
• Когда неправильно отрегулированы клапаны воздухоотводчиков;

Как видно существует масса вариантов и способов попадания воздуха внутрь системы. Именно поэтому, чтобы минимизировать возможный ущерб от скопления газов в батареях, трубах и теплообменнике необходима установка в систему такого устройства, как сепаратор.

Что такое ключ для клапана и как его выбрать

На сегодняшний день существует множество разновидностей таких ключей, покупать их рекомендуется либо сразу в комплекте с клапаном, либо же подбирая под тот или иной механизм.

Стоит заметить, что такой ключ можно изготовить самостоятельно из металлической или пластмассовой трубы. Для этого нужно отрезать небольшой кусок трубы, сверху проделать в нём два отверстия, просунуть в них прочную проволоку. В нижней части необходимо сделать рубцы. С помощью такого ключа можно легко выкрутить или вставить механизм клапана.

Заметки!

1. Труба должна быть около 20-25 сантиметров.
2. Отверстия в трубе, куда вставляется проволока, служат механизмом, который позволит проворачивать ключ.
3. Рубцы можно сделать с помощью болгарки или ножовки по металлу. Форма рубцов значения не имеет, так как их предназначение – упрощение проворачивания клапана.
4. Диаметр трубы зависит от диаметра клапана. Перед тем как изготовить такой ключ самостоятельно, рекомендуется просчитать диаметр клапана.

Заключение

Гидрораспределитель в мощной или «ветвистой» отопительной системе – вещь необходимая. Попытки запускать такие системы без гидрострелки, приводили к тому, что тёплый пол в межсезонье перегревался, радиаторам порой не хватало мощности, а циркуляционный насос испытывал перегрузки и быстро выходил из строя. Поэтому экономия здесь не уместна. Тем более, что отечественное оборудование хорошего качества можно приобрести за очень скромную цену.

Даже если вы доверили установку отопительной системы специалистам, в основных тонкостях ее обустройства желательно разобраться. А если вы решили выполнить монтаж систем отопления своими руками, тем более следует заняться подробно изучением данного вопроса. В статье представлена информация об основных этапах установки системы.

Схему простейшей конструкции терморегулятора для инкубатора смотрите в этой теме .
