Устройство смесителя для кухни: ремонт однорычажного крана

Как разобрать смеситель в ванной

Каждый хозяин хотя бы раз в жизни сталкивался с ситуацией, когда старый смеситель дал течь, а покупка нового устройства по тем или иным соображениям пока невозможна. В данном случае ему не остаётся ничего иного, кроме как разобрать смеситель в ванной и попытаться отремонтировать его своими силами.

Отметим сразу, что во многих квартирах до сих пор ещё эксплуатируются старые смесители двухвентильного типа, на смену которым всё чаще приходят сегодня более удобные однорычажные модели. Именно поэтому имеет смысл исследовать как старые, так и новые модели смесителей на предмет устройства их вентильного механизма. Знакомство с принципом работы самих вентилей позволит вам заблаговременно учесть все нюансы, с которыми обычно сталкиваются при разборке механизмов того и другого типа.

Устройство смесителей двухвентильного типа

В первую очередь, рассмотрим устройство и принцип работы классического двухвентильного смесителя.

Сразу заметим, что наиболее распространенными разновидностями двухвентильных смесителей являются:

  • устройства тройникового типа («елочка»);
  • смесители с отдельными патрубками.

В первом варианте вентили регулировки подачи холодной и горячей воды в смеситель подключаются через специальный тройник. Конструкция смесителей с патрубками предполагает раздельную их установку.

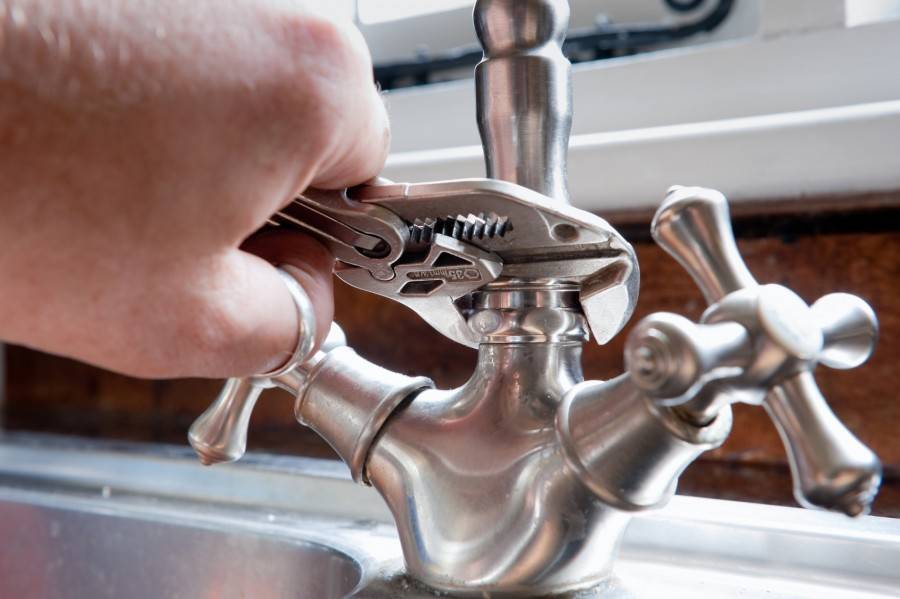

Разбираем двухвентильный смеситель

Перед тем как разобрать смеситель в ванной вам необходимо будет приготовить следующий инструмент и вспомогательные принадлежности:

Разборку смесителя начинают с выкручивания шурупа, скрытого под декоративной крышкой вентиля, после чего разводным ключом выворачивают корпус кран-буксы.

После демонтажа смесителя вы сможете наглядно убедиться в том, требуется ли заменить прокладку, расположенную на толкателе (штоке) кран-буксы или требуется всего лишь лучше закрепить её. После замены прокладки (подтяжки болта крепления) кран-буксу можно будет установить на место. Поролон необходим для того, чтобы не повредить эмаль ванной при случайном падении деталей вентиля.

Устройство однорычажного смесителя

Основными составляющими смесителей этого типа являются следующие элементы:

  • корпус устройства;
  • рукоятка поворотная;
  • крышка;
  • картридж механической очистки (сменного типа);
  • прокладки.

В различных конструкциях однорычажных вентилей могут использоваться либо шаровые, либо керамические картриджи.

Модели с картриджами шарового типа оснащаются полым шаром с отверстиями, который крепится посредством штыря с рукояткой крана. Через пару входных отверстий холодная и горячая вода попадают в шаровую камеру, и после перемешивания в ней поступают на выход смесителя (в излив). Напор воды и температура смеси задаются углом поворота рукоятки, который влияет на степень совмещения отверстий, имеющихся в связанном с ним шаре и в корпусе смесителя.

Смесители с керамическими картриджами имеют в своём составе две плотно притертых одна к другой керамические шайбы, которые при перемещении ручки сдвигаются, а имеющиеся на них отверстия в большей или меньшей степени совмещаются. В результате такого совмещения осуществляется смешивание воды и подача ее в излив.

Разборка смесителя

Разборка типового однорычажного смесителя с картриджем производится в следующем порядке:

При помощи отвёртки или ножа извлекаем заглушку синего или красного цвета, расположенную на рычаге (ручке) смесителя.

Затем выкручиваем винт, расположенный непосредственно под заглушками и служащий для крепления рычага на штоке управления.

После этого можно снять рычаг с корпуса и заменить износившийся картридж на новый.

Снижение напора связано обычно с засорением излива носика и устраняется эта проблема следующим образом:

  1. Ослабляется и полностью отвинчивается гайка крепления носика.
  2. Извлекается фильтрующая сеточка, которая затем тщательно промывается.
  3. Гайка с сеточкой устанавливается на прежнее место.

Устранение неполадок

Например, если вы заметили, что под кухонной мойкой регулярно возникает сырость или откровенная лужа, то первым делом нужно проверить герметичность мест соединений гибких подводочных шлангов. Если обнаружится, что проблема в них, то нужно просто подтянуть соответствующие гайки, а затем обработать стыки водостойким силиконовым герметиком.

Это процедуру не получится совершить в том случае, если на какой-либо детали — например, на патрубке — повреждена резьба. В таком случае, конкретно этот элемент необходимо заменить на новый. Если же проблема заключается во внутренней резьбе самого смесителя, то придется менять все оборудование. Впрочем, решение этого вопроса можно немного отложить, уплотнив резьбу с помощью льняной пакли или ФУМ-ленты.

Если протечка наблюдается не под раковиной, а на ней, первым делом осмотрите корпус смесителя. В случае обнаружения трещин в его основании придется, опять же, меня оборудование целиком. Но иногда проблема кроется в изношенной прокладке, расположенной в том месте, где происходит поворот излива. Тогда можно заменить только ее.

Но наиболее частой проблемой являются случаи, когда вода несанкционированно течет или капает из крана. Как правило, это говорит о повреждении или износе запорного механизма. Процесс починки в данном случае зависит от того, какая именно конструкция находится внутри смесителя.

Ремонт дискового механизма

  1. Первым делом следует перекрыть запорные краны на системе водоснабжения.
  2. После того как вы убедились, что подача воды прекращена, снимите декоративный элемент, расположенный сбоку корпуса смесителя. Для этого ее нужно слегка поддеть острым инструментом вроде ножа.
  3. Сняв заглушку, вы увидите маленький крепежный винт. С помощью отвертки открутите его и вытащите.
  4. Потяните рычаг смесителя вверх, тем самым снимая его.
  5. Затем убираем другой декоративный элемент — шайбу, которая расположена на корпусе оборудования.
  6. Под ней вы увидите гайку, с помощью которой смеситель удерживается на раковине. Ее необходимо открутить, используя разводной ключ.
  7. Теперь вынимаем из корпуса картридж и изучаем резиновую прокладку, в которой он находился. Иногда бывает так, что проблема именно в ней — она может деформироваться со временем или же забиться грязью, которую принесла вода. Если вы нашли повреждения, то нужно просто заменить саму прокладку. В случае ее засорения (при отсутствии деформаций) можно промыть элемент теплой мыльной водой и поставить его обратно. Если же с прокладкой все в порядке, то займемся картриджем.
  8. Как уже было сказано, оптимальным вариантом является не ремонт картриджа, а его замена. Поэтому придется прогуляться до магазина. Учтите, что картриджи могут быть разных размеров, а также отличаться друг от друга и другими параметрами. Поэтому возьмите с собой в магазин старый элемент, чтобы приобрести точно такой же.
  9. По возвращении из магазина поставьте новый картридж в корпус, а затем произведите сборку смесителя и установите его. Откройте запорные краны на трубах водоснабжения, включите воду и проверьте, нет ли протечек.

Ремонт шарового механизма

Если вы обнаружили наличие песка или соли на прокладке и пружинках, то просто промойте эти детали теплой водой, в которой растворено хозяйственное мыло. Затем высушите их и поставьте на место.

Следующим шагом будет осмотр самого шарика. В хороших смесителях — например, в выпущенных немецким производителем — этот элемент изготовлен из качественного металла с абсолютной устойчивостью к коррозии. Но часто встречается китайское оборудование, относящееся к дешевым видам изделий, в котором шарик сделан из низкопробного материала.

Как и в случае с дисковым картриджем, для замены необходимо сравнить в магазине старую деталь с новой, чтобы приобрести точно такую же. Если вы не найдете высококачественный элемент с нужными параметрами, то оптимальным решением будет замена всего смесителя. В противном случае, купив такую же некачественную китайскую деталь, вы гарантируете себе необходимость в скором времени снова производить всю процедуру ремонта.

Обратная сборка шарового смесителя должна осуществляться очень аккуратно. Это потребует больше внимательности, чем с дисковым, поскольку неверно отцентрированный шарик очень быстро выйдет из строя.

Мы уверены, что вы в любом случае справитесь с этой задачей. Ремонт однорычажного смесителя вовсе не требует вызова сантехника и соответствующих затрат на услуги мастера, все вполне можно сделать самостоятельно. Пользуйтесь нашей статьей сами и делитесь ею с друзьями в соцсетях — им наверняка тоже пригодится данная информация. Успехов!

Если сломался смеситель душа в ванной.

Поломка переключателя душа.

Еще одно частое явление – поломка переключателя, который регулирует душ – излив. Если этот переключатель пробочный, ремонт будет простой и займёт совсем немного времени. Довольно часто, проблема заключается в том, что при пользовании душем из обычного крана также подтекает вода. То есть переключатель ненадежно закрыт. Подобная задача решается легко – нужно просто хорошо проверить, в каком состоянии находятся уплотнительные кольца и прокладки.

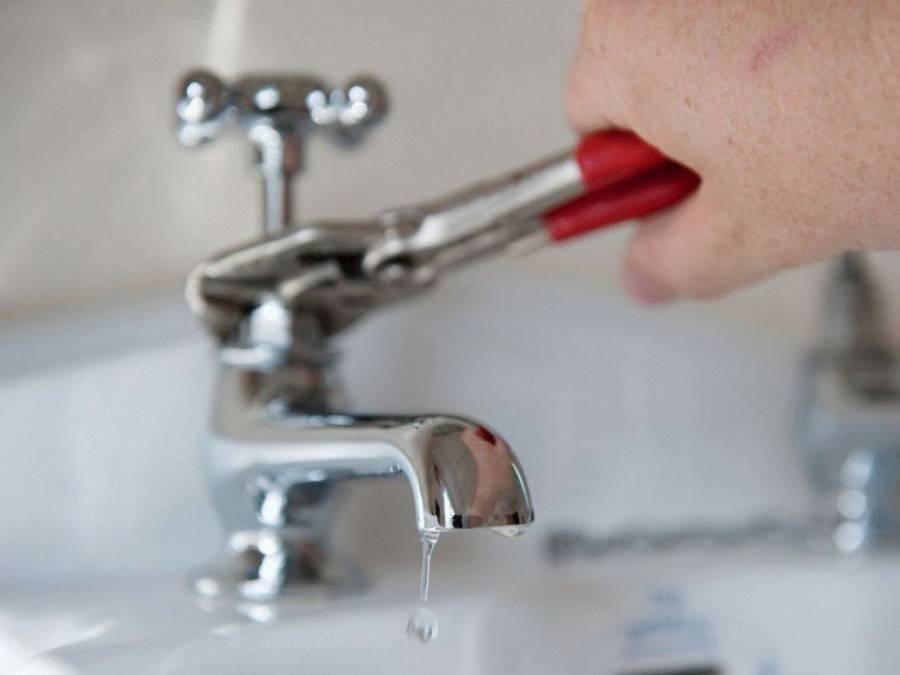

Вода подтекает из крана при выключенном состоянии.

Неисправность заключена в конической пробке гнезда. Возможно ее поверхность отделана некачественно. При этом надо убедиться, что явных повреждений этой конструкции не имеется.Чтобы убедиться в исправном состоянии уплотнителей, стоит демонтировать смеситель. При стертости прокладки и уплотнителя, их нужно просто заменить на новые. Помимо этого, необходимо проверить, насколько точно они установлены. Делается это так:

  • Отворачивается накидная гайка
  • Снимается рукоятка
  • Вытаскивается пробка
  • После тщательной просушки вдоль неё мелом наносят полосы
  • Затем она ставится на место и крутится пробка в обе стороны поочередно.
    После ее извлечения станет видно по следам мела, равномерно они стерты или нет. Если места потертостей ровные, то проблем нет, а если неровные, то существуют задиры. Чтобы от них избавиться, стоит притереть эту пробку. Для этого может использоваться наждачная бумага и абразивная паста. В наждачную бумагу нужно завернуть саму пробку, затем ввести ее на место – это позволит притереть гнездо. Далее следует воспользоваться пастой и повторить процедуру заново.

Ремонт гибкого шланга душа.

Другой распространенной проблемой становится неисправность гибкого шланга. Он может перетереться в том месте, где происходит соединение его к корпусу смесителя. Чаще всего его целостность нарушается на выходе рядом с накидной гайкой. Эта проблема легко решается при помощи нового шланга. Так же можно попробовать его отремонтировать.
В ином случае требуется снять оплётку со шланга, для того чтобы выявить неисправное место. Для этого нужно:

  • Снять откидную гайку
  • Открутить проволоку
  • Поддеть ниппель и аккуратно вынуть шланг.

Если сломался кнопочный переключатель смесителя душа.

Еще неисправными могут оказаться кнопочные переключатели в смесителе, что приводит к таким последствиям, как течь воды по толкателю. Причинами этого явления становятся ослабление втулки в сальнике или набивка его просто стала непригодна к использованию. Решение здесь одно – замена сальника.
Перед началом работ следует перекрыть вентили поступления воды. Для произведения замены потребуется гаечный ключ, при помощи которого можно отвернуть гайку, вытащить оттуда узел и сменить набивку. Не стоит забывать о том, что нарезку стержня надо избавить от частиц этой набивки.

Ремонт оплетки душа

В некоторых случаях главная причина неисправности — перетертая хромированная оплетка, которая находится вокруг шланга. Это заметно, когда из-под гайки торчат витки этой оплетки. Для исправления этого недостатка стоит снять гайку и выровнять конец спирали. Это делается плоскогубцами. Затем нужно просто собрать смеситель. Если при этом возникнут трудности с закручиванием гайки, следует немного сточить металл. Для этого потребуется только напильник.

Замена гибкого шланга

Если нужно заменить гибкий шланг на смесителе полностью, стоит для начала проверить новый шланг на наличие с обоих концов резиновых прокладок. Старый шланг можно с легкостью снять с крана, затем отсоединить лейку душа. Надо внимательно проверить целостность резиновой прокладки, которая осталась в том месте, где лейка прикрепляется к шлангу. Эта операция займет всего несколько минут, и применение инструментов почти не потребуется.
Для того чтобы смеситель служил хорошо и без проблем, необходимо помнить правила ухода за ним. Ни в коем случае не стоит чистить его при помощи металлических предметов, а также при уходе не пользоваться препаратами, содержащими кислород. То есть нужна всего лишь мягкая губка и средство для дезинфекции.

Обязательно проверьте правильно ли у Вас смонтированы горячая и холодная вода.

Ремонт душа

Перекрытие воды в смесителе с душем обычно осуществляется с помощью рычажного переключателя или кнопки. В последнем варианте чаще всего ломается пружина, что требует ее замены.

Еще одна из причин поломки – разрыв шланга душа, который спрятан под металлической оболочкой. Способов исправления несколько: укоротить шланг, заменить его или полностью поменять душевой комплект.

Все вышеперечисленные шаги можно рассматривать в качестве инструкций для ремонта смесителей. Для самостоятельного выполнения работ потребуются следующие инструменты и материалы:

  • отвертка;
  • ключ соответствующего размера;
  • пассатижи;
  • ФУМ лента (лён, герметик).

Ремонт однорычажного смесителя

 Основные неисправности однорычажного смесителя с шаровым картриджем (шаровый кран).

Прежде чем отремонтировать кран необходимо точно знать неисправность Основная неисправность в данном случае — это образование засора между металлическим шаром и резиновыми сёдлами. Ведь даже небольшая песчинка попавшая в это пространство имеет возможность привести к нарушению герметичности в картридже, а в процессе эксплуатации к деформации седла.

Так же возможны следующие неисправности: деформация шара и износ резиновых уплотнителей.

Очистка деталей картриджа однорычажного смесителя с шаровым картриджем:

Сначала подцепив отвёрткой или ножом снимите декоративную заглушку винта удерживающего рычаг смесителя. Открутите винт используя специальный шестигранный ключ (стандартно 2-3 мм). Снимите рычаг смесителя путём расшатывания с напором вверх.

С помощью отвёртки поверните резьбовое соединение используя выемки и контролируемое движение. Используя плоскогубцы снимите купол смесителя, а затем пластмассовое кольцо. Производим очистку уплотнителя кольца от налёта и посторонних частиц, используя мягкие чистящие средства.

Так же сняв нижние уплотнители шара с помощью тонкой отвёртки, производим их очистку. Сборку ведём в том же порядке. Так же обязательно промажьте все резиновые составляющие смесителя силиконовой смазкой.

Замена металлического шара:

Проводя чистку деталей картриджа вы можете обнаружить, что металлический шар деформирован (имеет сколы, неровности). Это говорит о том, что именно он есть причина не стабильного функционирования смесителя и соответственно подлежит замене. Сборка и разборка как при очистке картриджа.

Замена резиновых уплотнителей. Проводя чистку деталей картриджа вы можете обнаружить, что отдельные резиновые элементы смесителя деформированы и их чистка и смазка не решит вашей проблемы. Вывод один замена путём приобретения в ближайшем магазине и как всегда образцы лучше с собой. Сборка и разборка как при очистке картриджа.

 Основные неисправности однорычажного смесителя с дисковым картриджем.

Если у вашего однорычажного смесителя не треснул корпус, а вода сочится либо подкапывает в неположенных местах, значит проблема на 99% в картридже вашего смесителя. И так вывод — замена картриджа. Почему замена, а не ремонт?

Ситуация такова, что износ картриджа в подавляющем большинстве случаев говорит о необходимости его замены, так основная причина поломки картриджей — это либо износ дисков (в дисковом картридже) либо наличие трещин в корпусе картриджа. Так же возможны следующие неисправности: износ уплотнительного кольца.

Замена картриджа однорычажного смесителя с дисковым картриджем:

Сначала подцепив отвёрткой или ножом снимите декоративную заглушку винта удерживающего рычаг смесителя. Открутите винт используя специальный шестигранный ключ (стандартно 2-3 мм). Снимите рычаг смесителя путём расшатывания с напором вверх. (Всё так же как и у шарового смесителя).

Откручиваем защитный колпак (руками) либо газовым ключом с прослойкой из изолирующего материала. Далее с помощью разводного ключа откручиваем крепёжную гайку (ту что держит сам картридж). И затем вынимаем картридж.

Если рычаг смесителя двигается с усилием не применяйте смазку на основе уайт-спирита, используйте любое домашнее средство, содержащее кислоту, иначе вы имеете возможность получить залипание дисков картриджа.

Осмотрев его корпус и не найдя повреждений можно разобрать картридж и осмотреть его диски. При отсутствии повреждений реальна промывка составляющих картриджа и его сборка и дальнейшее использование. Если это не так — берём картридж и идём в нужный магазин. Сборка производится так же как и разборка.

Ремонт переключателя на смесителе

Не менее часто выходят из строя и переключатели душа. И проблемы проявляются в виде слишком туго хода либо подтекания жидкости в перекрытом положении механизма. Выделяют два типа смесителей. Первые уже оснащены встроенными переключателями типа «душ-носик», вторые, именуемые как «луна», являют собой разборные конструкции.

Смесители «луна» являются независимыми разборными конструкциями, отвечающими за переключение поступления воды между изливом и душем

Разборные конструкции «луна» подлежат ремонту. Устройства типа «душ-носик», оборудованные встроенными переключателями, в случае поломки отремонтировать невозможно. Единственный выход – произвести полную замену.

Технология ремонта таких переключателей на смесителе включает те же этапы, что при устранении неполадок кран-буксы. Но стоит учитывать, что переключатели могут быть оснащены одним из двух типов механизмов:

  • штоковый – оснащен кнопочным подпружиненным штоком, который приводит в движение клапан, перенаправляя движение воды из гусака на душ;
  • шаровый – конструктивно напоминает устройство дисковой кран-буксы и позволяет ручке переключателя делать полный оборот.

Шаровые механизмы имеют практически неограниченный ресурс. Единственный их недостаток – чувствительность к крупным взвесям. Поломку может спровоцировать даже попытка закрыть заклиненный окалиной переключатель.

Штоковые устройства удобны за счет минимального усилия срабатывания, но из-за известкования резины клапана они имеют невысокий ресурс

Хозяева, установившие у себя смесители, у которых в качестве переключателя предусмотрен штоковый дивертор, чаще всего сталкиваются с проблемой, при которой устройство перестает запирать душ в момент выключения воды. И ключевой причиной поломки таких конструкций является выход из строя установленной внутри сердцевины дискового типа, технология замены которой подробно описана выше.

Если роль переключателя выполняет шаровый механизм, при починке конструкции можно обойтись и малыми «жертвами»

При ремонте шарового крана смесителя душа, работы по разборке и устранению поломок выполняют в такой последовательности:

Снимают переднюю крышку-заглушку рукоятки переключения и откручивают винт.
Открутив втулку, аккуратно вынимают рукоятку. В зависимости от конструкции она может доставаться отдельно, либо же быть соединенной с шаровой пробкой.
Извлеченный шарик осматривают на предмет наличия грязи или ржавчины. Если таковая обнаружена, то ее тщательно зачищают.
Отсоединяют душевой шланг, снимают верхнюю накладку и прочищают внутреннюю полость корпуса

При прочистке особое внимание следует уделить пластиковым конусным седлам под установку шара.
Прочищенные детали собирают в единую конструкцию.

Если при разборке смесителя шарик остался внутри, то следует сначала снять гусак, а затем открутить нижнюю крышку. Эту работу следует выполнять максимально аккуратно с тем, чтобы не повредить резьбу.

Видео-руководство по ремонту переключателя душа:
