Устройство, ремонт и изготовление уличных светильников на солнечных батареях

Преимущества и недостатки

Положительных сторон у светильников на солнечных батареях гораздо больше, чем недостатков. Главное преимущество — это безопасность для человека: отсутствует угроза поражения током. Следующий плюс, не менее важный — экономичность, которая в первый же месяц их использования окажет благотворное влияние на кошелек. Эти светильники можно установить в любом месте и перенести при необходимости. При монтаже не требуется обеспечивать заземление или тянуть провода.

Несомненным преимуществом является то, что при отсутствии или сбое электроэнергии освещение будет гарантировано. Удобно и то, что отключаются они автоматически. Работа светильников осуществляется в диапазоне температур от -50° до +50°, поэтому нет необходимости убирать их на зиму. Батареи работают на внутренних ресурсах, и им не нужно какое-либо топливо извне.

https://youtube.com/watch?v=dEPhApL7zqo

Несмотря на определенное удобство, красивый дизайн и безопасность, такие светильники имеют и ряд недостатков:

  1. Цена качественной продукции класса «Премиум» еще довольно высока — в пределах 250 $.
  2. Повышенная чувствительность к любому виду грязи. В особо запыленных местах требуется регулярное очищение устройств. Та же процедура потребуется и после сильного снегопада или дождя.
  3. В некоторых регионах нашей страны, где бывает мало теплых дней, энергию солнца использовать нерационально.
  4. Понижение эффективности в освещении. Пластины полупроводников, из которых состоят солнечные батареи, с течением времени утрачивают необходимые свойства, и их КПД снижается.
  5. Непереносимость высоких температур. При нагреве свыше +100°С светильники могут стать неработоспособными. Под палящими лучами солнца потребуется система охлаждения (например, вентилятор), на работу которой потребуется дополнительная энергия.

https://youtube.com/watch?v=u-4CN2Djh-k

Виды светильников на солнечных батареях

Не трудно понять, почему приборы на солнечных батареях сейчас столь популярны. Конечно, здорово, что такое освещение позволяет не платить за электричество, но для многих главным плюсом все же является возможность монтировать светильники, не прокладывая проводку. Все что нужно – вынуть прибор из коробки и установить его, например, около дорожки. На большинстве моделей присутствуют датчики темноты, так что вам даже о включении света не нужно думать – все происходит автоматически.

Данная технология развивается очень быстро. Светильники на солнечных батареях выглядят все более привлекательными, их свечение становится ярче, а время бесперебойной работы при этом увеличивается. Чтобы понять какой прибор подойдет именно вам, необходимо ознакомиться с ассортиментом и основными видами.

  • Светильники на коротких подставках отличаются низкой ценой и простотой установки. Вы просто вдавливаете ножку в грунт и монтаж закончен.
  • Подвесные фонари крепятся к потолку беседки, на ветки деревьев или на забор. Их можно использовать как предмет декора.
  • Для подсветки забора зачастую используют светодиодные прожекторы, мощность которых приравнивается к лампе накаливания в 100 Ватт.
  • Уличные фонари, установленные на ножку или столб. Используются на парковках, дворах с большой площадью или садах. Также применяются для освещения автомобильных дорог.
  • Для подсветки фасада здания используют настенные солнечные светильники.

О назначении «солнечных» светильников

При покупке осветительных приборов для сада важно учесть, какую функцию они будут выполнять. Всего различают три группы освещения: декоративные, для дорожек и прожекторы

Декоративные светильники

Декоративные лампы придают приятное освещение вашему участку. Они отмечают конкретное место, их цель вовсе не связана с максимальной освещенностью территории. Из-за слабого светового излучения срок службы декоративной подсветки значительно превышает аналоги на солнечных батареях. Достаточно частое явление, когда декоративное освещение работает несколько ночей подряд, зарядившись в один яркий солнечный день.

Зарядка приборов происходит полноценно даже в пасмурную погоду. Обычно эти светильники испускают не белый, а желтый свет, некоторые модели даже способны мерцать и создавать эффект пламени. Благодаря желтому цвету, потребление электричества у таких светильников снижено. Помимо эстетической функции декоративные автономные светильники используются и для освещения потенциально опасных мест. Это зона хранения инструментов, область с декоративными элементами ландшафта и так далее. Светильники-декорации являются самыми доступными, отличаются сравнительно низкой стоимостью.

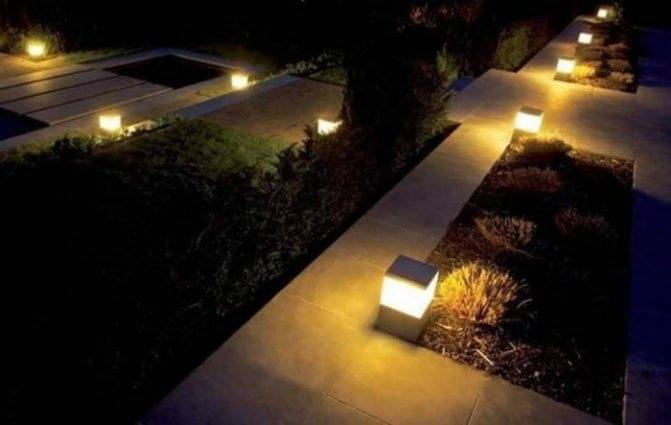

Светильники для дорожек

Эти светильники освещают дороги и тропы на участке. Таких приборов, как правило, требуется несколько вдоль всей дорожки. Такой подход позволяет максимально обезопасить путь. Существует несколько способов крепления: их можно подвесить, воткнуть в землю или же просто поставить на поверхность. Свет в таких приборах всегда направлен вниз.

Большинство моделей светильников для дорожек оборудовано ручными переключателями. Таким образом экономится заряд, а приборы используются только при необходимости. Самые удобные светильники оборудованы датчиками движения, которые включаются автоматически при приближении объекта к дорожке. Этот тип фонарей дает освещение средней мощности и относится к средней ценовой категории.

Прожекторы

Эта разновидность автономных светильников сама мощная, поэтому подобные приборы стоят дорого

Важно понимать, что большая мощность не подразумевает отдачу света, аналогичного характеристикам прожектора в 100 ватт. Максимальная мощность автономного прожектора напоминает 40-ваттную лампу накаливания, и этого вполне достаточно

Большинство приборов сконструировано таким образом, что их можно монтировать разными способами. Вы можете осветить прожекторами вход в дом, на участок или парковку. Как правило, именно эти лампы на солнечных батареях отличаются повышенной прочностью. Несомненно, все подобные светильники защищены от погодных условий и прямого солнечного света, но в данном случае уровень защиты гораздо выше. Особенности конструкции позволяют получить больше света при низких температурах.

Плюсы и минусы приборов на солнечных батареях

Как и любые устройства, солярная светотехника имеет свои преимущества и недостатки, о которых лучше узнать заранее.

Достоинства аккумуляторных светильников

Главным плюсом подобных устройств является их экономичность: поскольку для функционирования изделий не требуется электричество, газ, керосин или иные источники энергии, расходы на освещение значительно снижаются.

Средства, затраченные на покупку солнечных фонарей, можно быстро вернуть за счет экономии на регулярных платежах за электричество

Помимо этого, к числу достоинств такой светотехники можно отнести:

  • Экологичность. Применение солнечной энергии позволяет сократить расходование невозобновляемых природных ресурсов (природного газа, нефти, угля). К тому же осветительные приборы на солярных батареях не выделяют вредных веществ и не наносят вреда атмосфере Земли.
  • Удобный монтаж. Благодаря автономной работе солнечные светильники не требуют подключения к проводам, установки кабеля, подсоединения к сети. Это обеспечивает комфортную эксплуатацию устройств, исключая аварийные ситуации, которые часто возникают из-за обрывов проводов.
  • Мобильность. Фонари можно свободно перемещать внутри границ дачного участка или за его пределами.
  • Полную безопасность в работе. Светильники, работающие от солнечных аккумуляторов, можно трогать, не опасаясь удара электротоком.
  • Автоматический режим работы. Приборы не нуждаются в принудительном включении и выключении: при помощи контроллера свет зажигается сразу же с наступлением темноты и гаснет при появлении солнца.
  • Большой выбор. Ассортимент осветительных устройств чрезвычайно велик. В продаже можно найти разнообразные модели, различающиеся по мощности, размерам, форме, дизайну, цвету.

Однако у подобной светотехники есть и свои минусы.

Недостатки осветительных приборов

К числу слабых мест подобных конструкций относится:

  • Зависимость от активности солнца. Короткий световой день осенью либо зимой, а также пасмурная погода могут помещать фонарям добрать нужное количество солнечного света, из-за чего их заряда хватит лишь на небольшой срок (4-5 часов).
  • Сложность ремонта. Аккумуляторы светильников не подлежат починке, из-за чего неисправные приборы чаще всего требуют замены.

Несмотря на то, что некоторые модели рассчитаны на работу в температурном промежутке от -50 до +50о С, зимой часто возможны сбои в работе аккумуляторов, собирающих и хранящих вырабатываемую гелиоустройствами энергию.

Зачем нужен садовый светильник на солнечной батарее

По нашему скромному мнению, такие светильники можно считать скорее игрушкой, чем устройством, приносящим конкретную пользу. Еще хорошо, что матовый плафон несколько рассеивает излучение светодиодов. Просто нам довелось видеть, как работают подобные светильники с прозрачными пластиковыми плафонами. Свет ярких светодиодов реально “режет глаза”. Находиться в саду, освещенном таким образом, крайне неприятно.

Так зачем же они нужны?

Скорее всего их стоит располагать там, где сами устройства будут не видны, но подсветят видимые участки сада. Например, за стволом дерева, в кустах, на ветвях елей и т.д. При этом не надо забывать о том, что для подзарядки светильников на солнечных батареях нужен солнечный свет. Иначе они не проработают и десяти минут.

Схема и устройство фонарей

 Конструкция осветительных приборов на солнечных батареях очень проста. Здесь используется принцип преобразования энергии солнечных лучей в электрическую путем фотогальванической реакции. Энергия фотонов передается электронам кремниевой пластины, в результате чего образуется постоянный электрический ток.

Солнечный фонарь состоит из следующих составных частей:

  • Встроенная солнечная батарея – основная часть прибора освещения. Фотоэлектрический модуль на полупроводниках отвечает за трансформацию энергии солнечного света в электроэнергию. В современных солнечных батареях может использоваться не только кремний, но и другой полупроводниковый материал. От этого зависит мощность батареи, а значит и стоимость светильника.
  • Аккумулятор (элемент, где происходит накопление электрической энергии) соединен с солнечной панелью при помощи диода, способного проводить электроэнергию лишь в одну сторону.
  • Блок освещения. В садовых светильниках применяют светодиодный осветительный элемент. Он расходует энергию наиболее экономно, практически не нагреваясь.
  • Удобный, эстетичный корпус. Сюда заключены все рабочие элементы светильника. Основные его свойства – устойчивость к воздействию окружающий среды (ультрафиолету, влаге, высоким и низким температурам). Над корпусом размещают защитный плафон, способствующий рассеиванию светового потока.
  • Контроллер или выключатель. Садовые светильники могут переключаться в режимы «включено-выключено» вручную (часть моделей управляется в дистанционном режиме). Современные модели содержат фотореле, и тогда процесс включения-выключения осуществляется автоматически. Для более экономного расходования заряда, некоторые модели оборудуют датчиками движения.
  • Опора светильника является, одновременно, декоративным элементом и определяет, на какой высоте будет располагаться осветительный прибор.

Схема устройства солнечной лампы:

В светлое время суток выключатель (или фотореле) находится в позиции «выключено»

На рассвете осветительный блок выключается, снова начинает работать миниэлектростанция «солнечная батарея – аккумулятор». Мощность батареи зависит от ее площади и ограничивается размерами светильника.

В садовых осветительных устройствах используются батареи, преимущественно, пленочного типа.

Дополнительная информация здесь.

Подготовительные работы

Конечно, идеальным будет вариант, если имеется неисправный прибор – помимо того, что станет понятным его устройство, можно заодно понять, как своими руками отремонтировать солнечный фонарь, но и в реализации этой идеи есть недостаток. Естественно, можно взять несколько дешевых садовых фонариков, требующих ремонта, и заменить их солнечные батареи, но модернизация их китайской начинке все равно будет необходима. А потому их база нужна лишь для обучения, т. к. отремонтированный фонарик не прослужит дольше сделанного с нуля.

Прежде чем приступить к созданию светильника на солнечных батареях, необходимо разобраться в конструкции подобных устройств.

Хотя все фонари с виду разные, схема их работы очень проста. Состоит она из солнечной батареи (панели), аккумулятора, преобразователя напряжения и светодиода или модуля.

Схема подобного светильника будет понятна любому начинающему радиолюбителю и выглядит она следующим образом:

Схема светильника на солнечных батареях

И вот уже разобравшись со схемой и поняв принцип работы фонаря, работающего на энергии, которую вырабатывают солнечные элементы, можно определиться с тем, какая яркость требуется, какие выбрать световые элементы, и в соответствии с этим выбирать аккумулятор и солнечную панель.

Для освещения дачного участка вполне подойдут ультраяркие светодиоды Cree, по 1–1.5 вольт в количестве 3 или 4 штук на один светильник. При таких элементах достаточно будет батареи с емкостью 3 000 мА·ч и выходным напряжением в 3.6 вольт. На подобный элемент питания будет подаваться зарядка от солнечной панели в течение 8–10 часов, чего вполне достаточно для работы выбранных светодиодов до 12 часов.

Ну и, естественно, сама солнечная панель. Дело в том, что солнечная батарея из садовых светильников, выпускающихся в наше время, очень мала. Подходящей станет батарея, размер которой 65 х 65 х 3 мм, с выходным напряжением в 4.4 В, 90 мА. Она вполне может обеспечить необходимое питание.

Электронный блок управления. Теперь необходимо собрать «голову» светильника, а именно сам блок управления. Для этого понадобится:

  • четыре резистора МЛТ 22 кОм;
  • два транзистора КТ503;
  • один диод (оптимальным будет Шоттки 11DQ04).

Т. к. все это разместится на одной плате, то конечно лучше ее вытравить самому. Но есть вариант и аккуратнее, и менее трудозатратный. Сейчас в магазинах можно приобрести универсальные макетные платы. В дополнение под рукой при работе должен быть и многожильный медный провод для создания дорожек.

Итак, когда все элементы будущего электронного блока управления в сборе, можно приступить к пайке. Необходимо собрать следующую схему.


Схема электронного блока управления светильника на солнечной батарее

В подобную схему свободно включаются 4 светодиода. И если качество сборки на высоком уровне, то прослужит такой блок управления многие годы.

Рекомендации по созданию системы освещения

При отсутствии знаний многим будет сложно организовать качественное освещение. Но если знать несколько основных правил, провести такие работы может даже неопытный человек.

Сначала необходимо составить проект, в котором будет отображено расположение всех светильников

На этапе подготовки также важно определиться с типом солнечных батарей. Благодаря плану можно выбрать наиболее подходящее место для расположения фонарей

Это позволит равномерно распределить светильники.

Если устанавливаются газонные фонари, лучше всего делать это вдоль тротуара или дороги. Такие светильники не только освещают пространство, но и способствуют созданию определенного стиля участка. Но при этом не стоит забывать и о

Если вы желаете создать систему освещения в саду, лучше всего использовать специальные садовые устройства, которые работают автономно, не подключаясь при помощи проводов.

Создание светильника своими руками

Простые схемы садового фонаря на солнечной батарее могут быть собраны любым человеком, который имеет минимальные знания в этой области.

Выбор деталей для фонаря

Прежде чем начать покупку всех комплектующих для сбора светильников, необходимо учесть и количество, так как от этого будет зависеть мощность каждого из них, а значит, и комплектующие будут разные:

  1. Первое, что необходимо – это купить преобразователь энергии. Батарея из поликристаллического кремния считается одной из лучших для таких целей. Ее вес очень мал, а защита от влаги и повреждений высока. К тому же мощность достаточная высокая.
  2. Необходимостью является аккумулятор литий-ионный.
  3. Далее необходим элемент освещения. В качестве него сейчас наиболее востребованным является обычный светодиод. Возможна установка светодиодной лампы, но затраты ее энергии неоправданно высоки. Освещение от солнечных батарей своими руками на основе обычного светодиода вполне хватит.
  4. Последняя и самая жизненно важная часть устройства – это электронный модуль управления, состоящий из двух пар резисторов и пары транзисторов.

Подключение светодиода, аккумулятора и солнечной батареи осуществляется отдельно. Для сборки можно приобрести довольно дешевую и универсальную плату DIY PCB 42х25мм.

Схема электронного блока управления фонаря на солнечных батареях

Принцип действия электронного блока предельно прост. Схема работает следующим образом. Пока солнечная батарея освещается солнцем, она вырабатывает ток, который через диод Шоттки осуществляет зарядку аккумулятора. Одновременно ток поступает на базу транзистора Т1 и открывает его.

Так как транзистор Т1 открыт, то на базе транзистора Т2 держится нулевой потенциал, и этот транзистор закрыт. Когда наступает темнота, солнечная батарея прекращает вырабатывать электричество, транзистор Т1 закрывается, на базу транзистора Т2 через резистор R2 поступает ток, открывающий его. Тем самым создается цепь питания светодиода. При этом диод Шоттки предотвращает разряд аккумулятора на солнечную батарею.

Принципиальная схема блока управления фонаря на солнечных батареях

Емкости и заряда аккумулятора достаточно для питания нескольких таких светодиодов, которые будут создавать нужный световой поток. Данная схема позволяет включить параллельно до трех-четырех светодиодов.

Что касается внешнего вида фонаря, то здесь все зависит от фантазии мастера и его вкуса. Форму можно придать любую, которая будет более всего гармонировать с окружающей средой. Это могут быть и просто фонарики для освещения дорожек, это могут быть гирлянды для деревьев, кустов, это могут быть декоративные светильники для беседок, для освещения фонтанов. Но все они будут служить долго и верно. Потому что сделаны они были своими руками.

Прожектора против локального освещения

Глобальная подсветка прожекторами имеет плюсы и минусы. Удобно то, что, имея всего пару-тройку прожекторов, вполне можно осветить небольшой участок. Конечно, многое зависит от его конфигурации и размера, но «верхний свет» позволяет в любом случае обойтись минимальным количеством светильников. Большим плюсом подобного решения является то, что прожектора находятся гораздо выше уровня глаз, не слепят и не мешают любоваться вечерним садом.

Совсем другое дело — садовые светильники «на короткой ноге». Такие приборы стоят или вообще на поверхности почвы, или приподняты совсем невысоко. Они не могут глобально повлиять на освещенность всего дачного участка — мешают кусты, деревья и все то, что находится выше определенного уровня. Но в локальном освещении тоже есть свои прелести и свой резон.

Если удачно расставить низкорослые садовые светильники, то можно выстроить очень интересную картинку света и теней. Например, осветить дорожки, оставив в тени заросли кустов. Решений может быть очень много. Все зависит от конфигурации сада, характера насаждений, финансовых возможностей владельца и бурности его фантазии.

Использование локальных светильников сопряжено с определенной сложностью. Их ведь надо как-то подключить к электрической сети. Хорошо, если владелец имения продумал разводку электричества по территории сада заранее. При заливке бетоном дорожек, площадок под беседки и прочих зон, были предусмотрены электрические кабель-каналы. В результате владельцу участка остается только купить стационарные садовые светильники, расставить их по местам и подключить к заранее проложенным электрическим проводам.

Но хорошо, если вся электрическая разводка продумана и сделана заранее. Если в доме живут круглый год, а не только летом и по выходным. Иногда подобные достаточно дорогие решения оказываются неприемлемыми. Ведь дорогие осветительные приборы в отсутствие хозяев могут банально украсть.

И тут владелец загородного дома или дачи обращает внимание на садовые светильники на солнечных батареях. Они бывают самые разные. От простейших и дешевых, которые светят только «себе под нос», до больших светильников-шаров, которые могут не только освещать часть садового участка, но и красиво переливаться разными цветами

От простейших и дешевых, которые светят только «себе под нос», до больших светильников-шаров, которые могут не только освещать часть садового участка, но и красиво переливаться разными цветами.

Достоинство данных световых приборов очевидно. Им не требуются электрические провода. Их можно «воткнуть» в любое место вашего сада. Их можно легко переставить в другое место в любой момент. Их можно быстро «собрать» и убрать на зиму. Одним словом, светодиодные садовые светильники на солнечных батареях на первый взгляд кажутся очень удачной заменой стационарным световым приборам.

Давайте посмотрим, так ли это на самом деле.

Уличное освещение на солнечных батареях: фото-идеи

В этом разделе собраны интересные на наш взгляд идеи подсветки участка и светильники, работающие от солнечных батарей.

Подсветка дорожкиЕсть светильники с выносными солнечными батареями. Сам световой модуль можно разместить в тени или в доме, а батарею выставить на солнечное местоИнтересный декорФормы и цвета могут быть разнымиИнтересные подвешиваемые светильники на солнечных батареяхПравильно сделанное уличное освещение на солнечных батареях смотрится декоративноМодели могут быть необычнымиПодсветка потенциально опасных местТакие плафоны легко снятьСветовой поток направлен вдоль дорожки

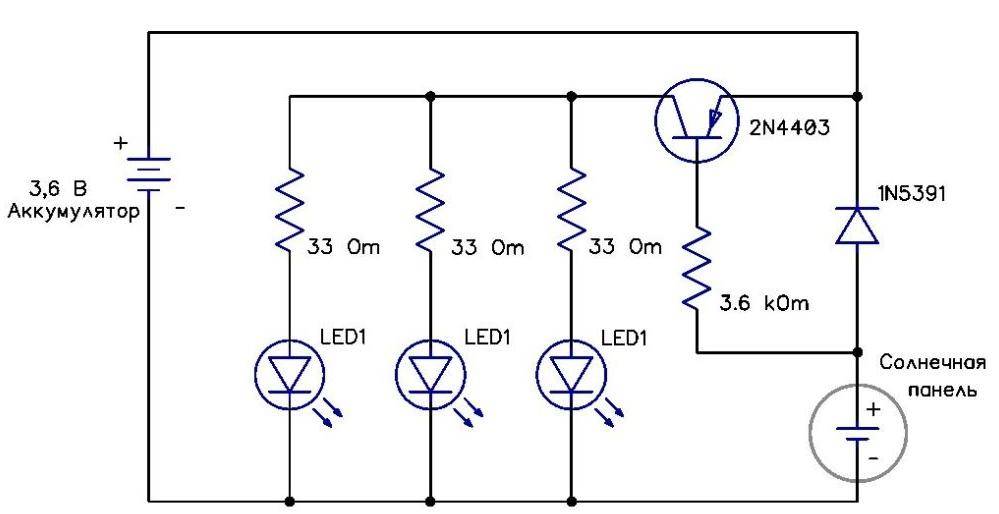

Электрическая схема

Здесь показана самая простая схема, с которой разобраться сможет даже начинающий мастер, который никогда не занимался созданием садовых светильников и других подобных изделий. В системе всего 7 составляющих.

Используя эту схему собрать садовый светильник не составит труда.

Чтобы разобраться в схеме и понять, для чего нужны те или иные детали, надо рассмотреть, как работает готовое изделие:

  1. Когда солнечный свет попадает на поверхность, транзистор находится в закрытом состоянии. Поэтому накапливаемая энергия подается на аккумуляторную батарею и заряжает ее.
  2. После заката солнца, когда свет не попадает на фотоэлемент, транзистор открывается и напряжение подается на светодиоды. То есть, все возможное время днем оборудование заряжается, а с наступлением сумерек включается.
  3. Время работы светильника напрямую зависит от емкости аккумулятора и мощности светодиодов, используемых в конструкции. Обычно подбирают составляющие так, чтобы хватало на 6-8 часов работы.

Если есть вышедшие из строя садовые светильники, некоторые детали можно взять оттуда.

Схема светильника на солнечной батарее этого типа самая простая, поэтому лучше сначала попрактиковаться на ней, прежде чем переходить к более сложным решениям.

Во сколько обойдутся детали

В дешевых китайских светильниках стоимостью около 500 руб. используется всего один светодиод, чего явно недостаточно. Более того, напряжение аккумулятора составляет 1,5 В, именно поэтому свет очень тусклый.

Чтобы не тратить время зря, рекомендуется собирать светильники с оптимальной конфигурацией, в которую входят:

Элементы Цена Кол-во Общая стоимость
Солнечные модули Eco-Source 52х19 мм 675 руб. за 40 шт. (на 4 светильника) 1 компл. 675,00 руб.
Аккумулятор SONY HR03 (1,2 В 4300 мАч) 885 руб. за 12 шт. (на 4 светильника) 1 компл. 885,00 руб.
Светодиоды BL-L513UWC 10 руб./шт. 12 шт. 120,00 руб.
Резистор СF-100 (1 Вт 33 Ом) 1,8 руб./шт. 12 шт. 21,60 руб.
Транзистор 2N4403 6 руб./шт. 4 шт. 24,00 руб.
Диод 1N5391 2,5 руб./шт. 4 шт. 10,00 руб.
Резистор CF-100 (1 Вт 3,6 кОм) 1,9 руб./шт. 4 шт. 7,60 руб.
Итого: 1743,20 руб.

Выходит, что для сборки одного качественного светильника нужно комплектующих примерно на 435 руб. Но из этих же деталей, докупив последние 3 позиции, можно сделать 12 аналогов дешевых китайских светильников.

Разновидности садовых светильников

Садовые светильники, работающие от солнечных панелей, представлены широким ассортиментом моделей и конструкций.

Они классифицируются по различным параметрам и характеристикам;

  • Материалы, применяемые в приборах. Чаще всего – это прочный пластик, металлы и их сплавы, дерево твердых пород. Каждое осветительное устройство монтируется на улице, поэтому для обработки материалов используются специальные средства. Металлы покрываются антикоррозийными составами, а дерево пропитывается веществами, предотвращающими рассыхание и гниение. Плафоны изготавливаются из различных видов стекол. Поверхности могут быть гладкими, максимально пропускающими свет или рефлекторными – наиболее эффективными при пасмурной погоде. Существуют более прочные закаленные стекла, защищающие от механических воздействий.
  • Аккумуляторные батареи. Применяются для накопления электроэнергии, полученной из солнечного света. Никель-кадмиевые АКБ обладают мощностью до 700 мА/ч и обеспечивают работу ламп в течение 8-10 часов. Более современными и эффективными считаются никель-металлогидридные модели с высокими технико-экономическими показателями.
  • Различные виды кремния, используемые в фотоэлементах. В основном используются монокристаллические и поликристаллические варианты. Первые стоят дороже, но они более эффективны и долговечны. Вторые элементы используются в дешевых моделях поскольку в процессе эксплуатации наступает быстрая потеря потенциала и снижение работоспособности. Они больше подходят для декоративной подсветки и применяются эпизодически в летнее время.

Автономное солнечное освещение на улице: плюсы и минусы

При всей своей необходимости, уличное освещение — весьма затратная статья. Даже на участке частного дома оплата электроэнергии, использованной на наружное освещение, составляет заметную сумму, а если оценить расходы в масштабах города, то величина расходов возрастает в сотни раз.

Вариантов снижения затрат найдено немало. Один из привлекательных вариантов — уличное освещение на солнечных батареях, позволяющее исключить потребление энергии из сетевых источников. Рассмотрим, насколько эта идея способна решить проблему и заменят ли «солнечные» фонари традиционные технологии наружного освещения.

Конструкция и сборка светильника

Для светильника нужен корпус, желательно влагозащищенный. Очень удобно использовать пустую банку от консервации с закручивающейся крышкой.

Пример компоновки деталей

Для сборки такого светильника нужен кусок фанеры, чтобы наклеить на него два ряда модулей. Предложенные фотоэлементы имеют размер 52х19 мм, сложив их в два ряда, получится прямоугольник с размерами примерно 110х110. Клеить модули можно на двухсторонний скотч для зеркал, но не нужно придавливать слишком сильно.

Перед тем как наклеить модули, вырежьте в центре дощечки отверстие под крышку банки и закрепите ее внутри парой капель термоклея. В крышке нужно проколоть два отверстия для ввода проводков от модулей, не забудьте потом восстановить герметичность.

Чтобы удобно разместить внутри электронику, приклейте на внутреннюю сторону крышки небольшую шайбу из пенопласта. Если вы, паяя схему, не будете обкусывать ножки, то сможете воткнуть элементы в пенопласт и так их зафиксировать. А если сделать прямоугольные разрезы в пенопласте, в них вы легко вставите аккумуляторы. Для контакта используйте пару сплющенных шариков из алюминиевой фольги с припаянными к ним проводками.

Перед тем как будете закрывать крышку, хорошо погрейте банку изнутри феном. Так детали будут меньше окисляться, а на стенках банки не появится конденсат.
