Утепление пола по грунту – расчет толщины термоизоляции

Как рекомендуют делать специалисты

Первым делом определяем уровень, до которого нужно снимать грунт. Грунт нужно снимать обязательно. Если слой гумуса или растительные остатки не убрать, они начнут разлагаться и «пахнуть». Потому, будете делать черновой пол или нет, но все лишнее убирать нужно. Тем более что плодородный слой обычно самый рыхлый, и он-то точно будет оседать и может потянуть за собой все лежащие выше слои. Лежащие ниже породы более плотные, во-первых из-за того, что испытывают большие нагрузки, а во-вторых, потому что там меньше обитает живых существ и микроорганизмов.

На весь пирог теплого пола по грунту может уйти от 20 см и больше (в некоторых регионах — намного больше). Потому начинать разметку нужно с нулевого уровня — того, где будет у вас расположен чистовой пол. Отмечаете его, а далее, считаете, насколько нужно углубиться. Желательно при этом размечать уровень каждого слоя: потом будет легче ориентироваться.

Теплый пол по грунту вполне можно сделать своими руками

Правильная конструкция теплого пола по грунту такова:

  • Снять плодородную почву, убрать весь мусор и камни. Выровнять и утрамбовать оставшийся грунт. Это нужно сделать очень тщательно, и выверить по нивелиру. Это — основа для всех последующих материалов.
  • Слой утрамбованного песка (выровнять по уровню). Песок берут для отсыпки любой. Главное — хорошо его уплотнить и снова выровнять в уровень.
  • Слой керамзита или щебня (предпочтительнее щебень из-за меньшей теплопроводности). Фракция — небольшой или средний. Долго и настойчиво уплотняем, пока не станет почти монолитом.
  • Предварительная стяжка. Тут два варианта:
    • Пролить щебень и песок жидким раствором (песок + цемент в пропорции 2:1).
    • Залить черновую стяжку. Желательная толщина этого слоя 5-7см. И для надежности уложите армирующую сетку из металлической проволоки 3 мм, с ячейкой 10*10 см. Такой черновой пол надежнее. Он выдержит значительные нагрузки.
  • После того, как все схватиться, и бетон застынет, укладывается слой гидроизоляции. Если грунт сухой, это обычно полиэтиленовая пленка, желательно 200 мн в два слоя.
  • Пенополистирольные плиты (стыки проклеить скотчем, чтобы раствор не затекал).
  • Слой металлизированной гидроизоляции (не фольгированной, а металлизированной).
  • Крепежная система теплого пола и сами нагревательные трубки, кабели и т.п.

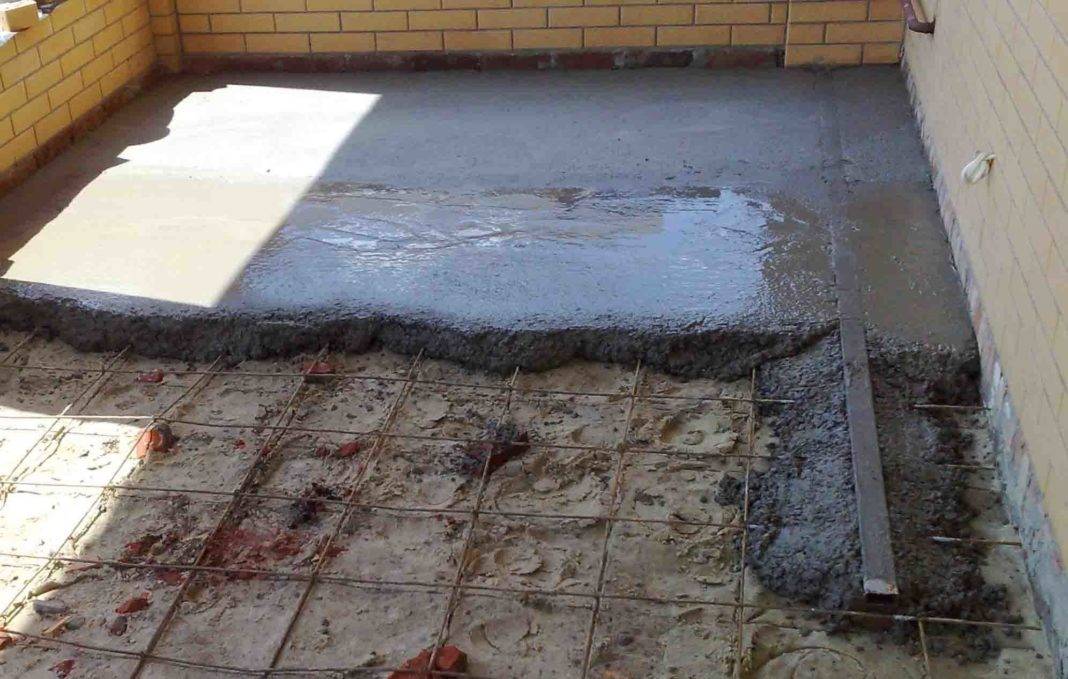

  • Стяжка теплого пола, желательно армированная.

Толщина всех слоев пирога теплого пола по грунту зависит от региона: чем холоднее, тем больше. На юге это могут быть 2-5 см, а вот чем севернее, тем более массивные требуются пласты. Каждый из них хорошо хорошо уплотняется и выравнивается в уровень. Использовать можно ручные трамбовки, но механические намного эффективнее.

Особенное внимание следует обратить на теплоизолятор. Рекомендуют использовать пенополистирол в плитах, плотность его не ниже 35 кг/м 3. Для северных регионов это может быть и 10 см, и больше

Если толщина теплоизоляции большая (экструзивного пенополистирола), желательно использовать два слоя плит. И укладывать их так, чтобы швы нижнего слоя перекрывались плитой, лежащей сверху. Стыки каждого слоя проклеить скотчем

Для северных регионов это может быть и 10 см, и больше. Если толщина теплоизоляции большая (экструзивного пенополистирола), желательно использовать два слоя плит. И укладывать их так, чтобы швы нижнего слоя перекрывались плитой, лежащей сверху. Стыки каждого слоя проклеить скотчем.

Для защиты от сырости не забудьте перед началом всех работ провести гидроизоляционные работы с фундаментом

Важно также не забыть изолировать фундамент от всей конструкции теплого пола. Нужно по периметру положить тот же пенополистирол в плитах. В общем, идея по гидро- и тепло- изоляции такая: для снижения потерь тепла, необходимо изолировать ваш пол от всего, кроме воздуха в помещении

Тогда и отопление будет экономным, и в помещениях будет тепло

В общем, идея по гидро- и тепло- изоляции такая: для снижения потерь тепла, необходимо изолировать ваш пол от всего, кроме воздуха в помещении. Тогда и отопление будет экономным, и в помещениях будет тепло.

Выбор теплоизоляции — ключевой момент в организации теплого пола

Теплотехнический расчет пол по грунту пример

Теплотехнический расчет пола по грунту

Кацумомо

Регистрация: 18.11.2009

Сообщений: 6

Цитата из СНиП 23-02-2003 Приложение Г, формула Г.5 ” При проектировании полов по грунту или отапливаемых подвалов вместо Аf, и Rfr перекрытий над цокольным этажом в формуле (Г.5) подставляют площади Аf, и приведенные сопротивления теплопередаче Rfr стен, контактирующих с грунтом, а полы по грунту разделяют по зонам согласно СНиП 41-01 и определяют соответствующие Аf, и Rfr;” Открывая СНиП 41-01 ни одного слова, ни формулы связанной с данной темой я не нашла. Подскажите, может я не туда смотрю.Может есть все-таки пример расчета?

то есть результат бесконечной нормотворческой работы компетентных инстанций. СНиПы, СП и прочее меняются с такой скоростью и столь кординально, что ссылки перестают быть рабочими. Такой расчет был в СНиП 2.04.05-91* приложение 9 (Старый СНиП по отоплению) Еще есть несколько иная интерпритация того же самого СП 23-101-2004. п 9.3.3. Но в СП крайне непонятно, что делать с утепленными полами по грунту…

расчет утеплителя полов по грунту

euro

Регистрация: 09.10.2010

Сообщений: 22

Есть несколько вопросов по методике расчета утепленных полов по грунту. Требуется расчитать толщину утеплителя в условном пироге, например (сверху вниз) линолеум, стяжка, утеплитель, бетонная плита, грунт основания. Исходя из порядка определения сопротивления теплопередаче описанного в СНиП 2.04.05-91* приложение 9 п.3 а также приложения Я п.2.1 СНиП 23-101-2004получается что для того чтобы определить сопротивление утепленного пола а также расчитать толщину утеплителя я должен – вычислить площадь всех зон, затем по формуле из СНиП 23-101-2004 посчитать сопротивление этого пола и под полученное значение “подгонять” сопротивление по формуле для утепленных полов из СНиП 2.04.05-91* (сначала считаю сопротивление конструкции пола без утеплителя по формуле R0=1/aint+1/an+сумма сопротивлений слоев конструкции(б/Л) (Л-лямбда), потом к полученному сопротивлению прибавляю сопротивление слоя утеплителя в зависимости от толщины пока значение не будет больше или равно сопротивлению пола расчитываемому по формуле из СНиП 23-101-2004) ??? может не очень понятно написал, могу привести конкретный пример расчета условного пирога пола например чтоб было видно где и что происходит по этому расчету, если методика правильная. Есть еще в МДС 31-1.98 в разделе 9 п.9.5 в котором для полов с покрытием, допустим, из линолеума без теплозвукоизолирующей подосновы то толщину теплозвукоизоляции под стяжкой следует принимать по таблице 9, но как бы и чего ? толщина слоя для любых условий одинаковая чтоли получается ? тоесть и для крайнего севера 60мм керамзита и для Москвы тоже самое? непонятно…

В ваших рассуждениях совсем не фигурирует СНиП 23-02-2003 “ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ”, там есть таблица 4 – Нормируемые значения сопротивления теплопередаче ограждающих конструкций, может она спасет вас от долгих мучений?

Руководство по утеплению стен пенопластом изнутри

Схема утепления стены дома пенополистиролом.

Процесс внутренней теплоизоляции стен при помощи пенопласта не имеет особых отличий от наружного утепления. Рабочая поверхность подготавливается в том же порядке:

  1. Удаляется старая облицовка.
  2. Замазываются трещины.
  3. Выравниваются неровности.

Обшивать пенопластом можно только максимально ровную стену. Работа проводится с применением следующих инструментов:

  1. Гидроизоляции.
  2. Грунтовки.
  3. Специального клея для работы с пенопластом.
  4. Малярных кистей.
  5. Штукатурки или гипсокартона.

Сухую и ровню стену нужно обработать грунтовкой. В случае с внутренней отделкой обычно достаточно 1 раза. После того как поверхность высохнет, ее нужно закрыть слоем гидроизоляции. Можно использовать обыкновенную полиэтиленовую пленку. Данный материал будет защищать плиты пенопласта от влаги, проникающей через стены. В зимнее время образование конденсата будет происходить особенно эффективно, поэтому пленка должна быть устроена обязательно. Лишь в условиях полного отсутствия влаги теплоизоляция будет в течение долгого времени оставаться эффективной.

Далее выполняется облицовка плитами пенопласта. Их можно прикрепить к стене пластиковыми дюбелями, однако гораздо более удобно и быстро все можно сделать с помощью клея. Современные клеевые смеси позволяют надежно прикрепить пенопласт без особых усилий. Состав наносится только на обрабатываемую поверхность, на пенопласт наносить его не надо. Пенопласт прикладывается к стене с нанесенным клеем и плотно прижимается. Между плитами не должно быть зазоров, т.к. через них будет уходить тепло. Приклеивайте плиты максимально аккуратно и плотно.

После того как все стены будут оклеены плитами утеплителя, можно переходить к заключительному этапу работы. К примеру, можно закрыть стены гипсокартоном, а затем оклеить обоями или зашпаклевать. На это уйдет немного времени, и в результате будет получена абсолютно ровная красивая поверхность. Можно все сделать и без гипсокартона, покрыв пенопласт уже знакомой вам армирующей сеткой, зашпаклевав и покрасив.

Одновременное наружное и внутреннее утепление стен дает максимальный эффект. Если будет сделано только внутреннее утепление, под слоем гидроизоляции может начать собираться конденсат. Из-за этого начнет появляться плесень, будут запотевать окна. Во избежание этого необходимо выполнять утепление в строгом соответствии с технологией и регулярно проветривать комнату. Правильно устроенная теплоизоляция позволит вам сэкономить на счетах за электричество и отопление и сделать свой дом максимально уютным. Удачной работы!

Технологические особенности и варианты слоев пола по грунту

Сегодня для частного малоэтажного домостроения утепление внутренних помещений по грунту осуществляется по нескольким вариантам применения материалов. Используя местные материалы такие ка песок, щебень или керамзит в частном доме реальнее всего сделать:

  • Бетонный пирог;
  • Песчаную подушку;

Каждый из вариантов имеет свои положительные стороны и недоставки, впрочем, можно использовать и компромиссный вариант – сделать бетонный пирог по песчаной подушке.

Бетонный пирог

Многослойный бетонный пирог для утепления полов по грунту применяется в условиях повышенной насыщенности участка грунтовыми водами и на рыхлых и пылеватых грунтах. В обычных условиях такой метод применим в помещениях, где пол будет испытывать повышенную нагрузку – под ванными комнатами, в помещениях, где размещаются мастерские или бассейн для сауны.

В укладке слоев бетона с чередованием слоев утеплителя одну из самых важных ролей играет гидроизоляция

Особенно важно это на заболоченных участках, и участках, где вода подходит к самому фундаменту. В этих случаях рекомендуется укладка нескольких слоев полиэтиленовой пленки и устройство глиняного замка под слоем гидроизоляции. Эта необходимость связана с тем, что бетон по своей структуре в условиях насыщенности грунтов влагой теряет свои свойства, в нем образуются микропоры, по которым и просачивается внутрь помещения влага

Эта необходимость связана с тем, что бетон по своей структуре в условиях насыщенности грунтов влагой теряет свои свойства, в нем образуются микропоры, по которым и просачивается внутрь помещения влага.

В обычных условиях, когда вода находится глубоко, и не подвержена сезонным подъемам бетонный пирог может иметь 2 или 3 слоя. Нижний слой основания, заливается по слою гидроизоляции – полиэтиленовой пленки толщиной 200 мк. Обычно для этого стоя в качестве армирования, берется сварная сетка из проволоки 3-4 мм с размеров клетки 100х100 мм.

В зависимости от требований к теплоизоляции помещения поверх бетонной стяжки укладывается слой теплоизоляции. В качестве теплоизоляционного материала может быть использован шлак, керамзит, пенобетон минеральная вата или пеноплекс. Сверху такой теплоизоляции может быть уложен еще один слой бетонной стяжки толщиной не меньше чем 4 см или устраиваться другой вид покрытия, например, укладываться система теплого пола или керамическая плитка. Здесь все зависит от требований, предъявляемых к помещению.

Песчаная подушка

Насыпь из песка и гравия обычно делается в частных домах, у которых фундамент надежно защищен от проникновения внутрь влаги. Эта технология намного дешевле, чем бетонный пирог, но, в то же время и темп устройства теплоизоляции такого типа намного выше. Суть технологии заключается в том, чтобы на выровненном земляном полу отсыпать насыпь из песка, поверх которого, насыпать слой керамзита, гравия или мелкого щебня. Сверху укладывается гидроизоляция из полиэтилена большой плотности, а далее пол утепляется пенопластом или экструдированным пенополистиролом.  Верхним слоем такого пирога обычно идет армированная бетонная стяжка.

Песчаная подушка

По сравнению с бетонным пирогом утепление песчано-гравийной подушкой стоит намного дешевле как в плане затрат средств, так и в трудоемкости работ. Толщина каждого слоя зависит от того какие параметры были заданы в проекте. Слой песка может быть и 10 и 15 см, а вот слой минеральной ваты или базальтовой зависит от плотности материала и назначения помещения. Бетонная стяжка должна быть в таком случае не меньше чем 4 см.

Засыпка грунтовой подушки для пола по грунту

Поверхность будущего пола поднимается на необходимую высоту путем устройства подушки из не пучинистого грунта.

До начала работ по засыпке грунта обязательно удаляем верхний почвенный слой с растительностью. Если этого не сделать, то пол начнет со временем оседать.

В качестве материала для устройства подушки может быть использован любой грунт, легко поддающийся уплотнению: песок, мелкий щебень, песчано-гравийная смесь, а при низком уровне грунтовых вод – супеси и суглинки. Выгодно использовать грунт, оставшийся на участке от устройства фундамента, колодца и септика канализации (кроме торфа и чернозема).

Грунт подушки тщательно уплотняется послойным (не толще 15 см.) трамбованием с проливкой грунта водой. Степень уплотнения грунта будет выше, если применять механическую трамбовку.

Не следует в подушку укладывать крупный щебень, битый кирпич, куски бетона. Между крупными фрагментами все равно останутся пустоты.

Толщину подушки из насыпного грунта рекомендуется делать в пределах 300-600 мм.

Уплотнить насыпной грунт до состояния естественного грунта все равно не удается. Поэтому, грунт со временем даст осадку. Толстый слой насыпного грунта может привести к слишком большой и неравномерной осадке пола.

Для защиты от грунтовых газов — радиоактивного радона, в подушке рекомендуется сделать слой из утрамбованного щебня или керамзита. Этот подстилающий каптажный слой делают толщиной 20 см. Содержание частиц размером менее 4 мм в этом слое должно быть не более 10% по массе. Фильтрационный слой необходимо вентилировать.

Читайте: «Защита дома от радиоактивного почвенного газа радона»

Верхний слой керамзита, кроме защиты от газов, будет служить дополнительной теплоизоляцией для пола. Например, слой керамзита толщиной 18 см. по теплосберегающей способности соответствует 50 мм. пенопласта. Для защиты от продавливания плит утеплителя и гидроизоляционных пленок, которые в некоторых конструкциях полов укладывают прямо на засыпку, поверх уплотненного слоя щебня или керамзита насыпают выравнивающий слой песка, превышающий по толщине размер фракции засыпки в два раза.

До начала отсыпки грунтовой подушки необходимо выполнить на вводе в дом прокладку труб водопровода и канализации, а также трубы грунтового теплообменника вентиляции . Или уложить футляры для монтажа в них труб в будущем.

Полистиролбетон

Это сравнительно новый материал для утепления, он сочетает в себе прочность бетона и легкость полистирола. Материал имеет превосходные тепло- и звукоизоляционные свойства и одновременно является прочной стяжкой. Он идеально подходит для теплоизоляции больших помещений, поскольку очень легко заливается и ровняется, команда опытных мастеров за день может залить до 500 м2 полистиролбетона.


Полистиролбетон

Благодаря малому весу, полистиролбетон не оказывает большой нагрузки на перекрытия, в отличие от традиционной жидкой стяжки. Он не требует гидроизоляции и дополнительного утепления. Прямо поверх полистиролбетона можно укладывать плитку или ламинат на толстой подложке. Для укладки мягких покрытий, таких как ковролин или линолеум поверх утеплителя заливается тонкий слой традиционной стяжки, толщиной не более 30 мм.

Идет заливка полистиролбетоном полов

Для эффективной теплоизоляции первых этажей частных домов над грунтом достаточно 300 мм полистиролбетона, если под полом находится подвал, то слой можно уменьшить до 200 мм. В полы между этажами частных домов обычно заливается 100 мм утеплителя, в многоквартирных домах достаточно слоя в 50 мм.

Общие характеристики полистиролбетонаЗначения
Группа горючестиГ1
Плотностьот 150 до 600 кг/м³
Морозостойкостьот F35 до F300
Прочностные характеристикиот M2 до B2,5
Коэффициент теплопроводностив пределах от 0,055 до 0,145 Вт/м·°C
Паропроницаемость полистиролбетона0,05 мг/(м·ч·Па)

Теплоизоляция полов: способы и особенности

Укладка пенополистирола на песчаную подушку для утепления

Пенополистиролом, пенопластом. Утепление земляного пола требует укладки в основание 30 см гравия, покрытого бетонной стяжкой (100 мм). Укладка плит пенопласта производится на гидроизоляцию, поверх чего наносится стяжка толщиной 4 см, армированная стальной/полимерной сеткой. Завершается монтаж чистовым полом. Можно уложить гидроизоляцию поверх плиты, чтобы пенопластом была покрыта стяжка. Этот способ исключает попадание раствора между плитами материала и, соответственно, препятствует образованию мостиков холода.

  • Экструдированным пенополистиролом. Твердость плит позволяет выдерживать материалу значительные нагрузки, поэтому можно укладывать сразу на гравий. Особенность не поглощать влагу обеспечивает идеальные технические характеристики материала при работах по грунту, где уровень вод достаточно высок. Но для создания тепла в частном доме толщина слоя материала должна быть не менее 8 см.
  • Пенополиуретан. Работы производятся только с самыми жесткими плитами. Низкая паропроницаемость и высокие теплоизолирующие свойства обеспечивают хороший слой утепления на любом грунте. Причем, при работе с земляным полом можно выбирать плиты потоньше.
  • Минвата. Также, как и при работе с пенополистиролом, нужно выбирать плотные жесткие плиты, устойчивые к деформации. Укладка над черновым полом производится в 1-2 слоя. Чтобы уменьшить уровень поглощения влаги, нужно обработать плиты гидрофибизирующим средством. Толщина укладки 10 см.

Схема утепления пола по грунту минватой Утепление под чистовым полом можно произвести быстро и просто посредством керамзита. Легкость веса, пористая структура основы обеспечит высокие тепловые характеристики при низком влагопоглощении. Выполняя работы своими руками в частном особняке, нужно выбирать фракции не более 8-16 мм, при этом дополнительной гидроизоляции при засыпке толстого слоя не требуется. Не нужно также настилать/засыпать слои гравия, стяжки и теплоизолирующего материала. Достаточно послойного засыпания керамзита в толщину 15 см и его уплотнения. Для прочности основы и упрощения работ с чистовым полом, керамзитный слой нужно залить слоем тощего бетона. По истечении суток поверхность застывает в корку, поверх которой и монтируется гидроизоляция.

Утепление пола дома изнутри

P. S. (25.02.2016)

Почти через год после написания статьи удалось разобраться с вопросами, озвученными чуть выше.

Во-первых, программа расчета теплопотерь в Excel по методике А.Г. Сотникова считает все правильно — точно по формулам А.И. Пеховича!

Во-вторых, внесшая сумятицу в мои рассуждения формула (3) из статьи А.Г. Сотникова не должна выглядеть так:

R27усл/(2*λгр)=К(cos((hH)*(π/2)))/К(sin((hH)*(π/2)))

В статье А.Г. Сотникова — не верная запись! Но далее график построен, и пример рассчитан  по правильным формулам!!!

Так должно быть  согласно А.И. Пеховичу (стр 110, дополнительная задача к п.27):

R27услгр=1/(2*λгр)*К(cos((hH)*(π/2)))/К(sin((hH)*(π/2)))

Отсюда:

δусл=R27гр=(½)*К(cos((hH)*(π/2)))/К(sin((hH)*(π/2)))

Технология утепления пола по грунту

Теплоизоляция полов по грунту будет совершенно бессмысленным мероприятием в том случае, когда сам настил осуществлен не по технологии. Конструкция должна отличаться многослойностью:

Стартовый слой — так называемый «материнский грунт». Его особенность в том, что весь объем сосредоточен внутри конструкции здания и при производстве работ по строительству не подлежит удалению. Его требуется только качественно разровнять и утрамбовать с помощью специальной установки (виброплиты).

  • Слои грунта, обустраиваемые насыпью, имеют толщину до 20 сантиметров и необходимы для того, чтобы повысить высоту полов до нужного уровня. Каждый последующий слой требует трамбовки, отсюда и требования к максимальному уровню слоя — чтобы не снизить качество трамбования.
  • Прослойка из щебня крупной фракции (размером от 50 миллиметров и более). Толщина его засыпки не превышает 10-20 сантиметров, затем производится трамбовка. Такой слой призван сделать грунт максимально плотным, поскольку при уплотнении щебня грунт испытывает значительные точечные нагрузки.
  • Производится выравнивание при помощи песчаного слоя или слабого раствора цемента с песком. Таким образом выравнивается щебенчатая поверхность, что позволяет обустроить достаточно ровное основание для укладки изоляции от влаги. При использовании песка, его необходимо обильно смочить водой и качественно утрамбовать.

Популярные схемы утепления пола

На практике, чаще всего, используются две схемы утепления пола цокольного/нижнего этажа. Первая – наиболее усиленная, когда утеплитель присутствует и под лагами, и между ними. Такая теплоизоляция, как описано в первом случае, применяется лишь в северных широтах, где земля зимой промерзает весьма ощутимо.

Но чаще всего, на первом этаже строения лаги монтируются поверх стяжки, а в некоторых случаях и поверх хорошо распланированного грунта.

Рассмотрим оба примера подходящих для цокольного этажа, а после расскажем об утеплении пола верхних помещений.

На схеме предоставлены варианты утепления пола для нижних этажей. Прослойку из ЦПС можно упростить, что предпочитает делать большинство собственников

Усиленный вариант теплоизоляции

По этой схеме вначале, еще до монтажа лаг, требуется распланировать грунт и утеплить его нижним слоем.

В качестве утеплителя для первого слоя строители могут выбрать:

  • керамзитобетон;
  • распланированный слой керамзита;
  • экструдированный пенополистирол;
  • твердую и более плотную разновидность пеноплекса.

Поверх него уже монтируются лаги, после чего пространство между ними тоже тщательно заполняется утеплителем. На сей раз в качестве него могут выступать все тот же пеноплекс или одна из разновидностей ват.

В этом случае люди нередко прибегают к двойной гидроизоляции – одна прокладывается между верхним и нижним слоями утеплителя, другая – поверх верхнего, на который будут крепиться контррейки для вентиляции и, непосредственно, половицы.

В этом варианте в качестве нижнего слоя утеплителя был выбран пеноплекс. Материал верхнего слоя не обязательно должен быть идентичен нижнему

Обычная схема утепления

Здесь все понятно. Лаги монтируются непосредственно поверх распланированной поверхности грунта или, в случае стяжки, на нее.

Далее на них укладывается слой утеплителя. На утеплитель – слой пароизоляции, в роли которого, как правило, выступает обычная толстая полиэтиленовая пленка. Затем поверх лаг прибиваются тонкие контррейки (некоторые ими могут пренебрегать), после чего настилается чистовое половое покрытие.

Если требуется утеплить пол на верхних этажах, то действовать придется немного иначе. Здесь на материал перекрытия вначале укладывается слой пароизоляции – все та же пленка, затем только монтируются лаги.

Нередко в этом случае строители поверх грунта укладывают своеобразный черновой пол – основу для утеплителя. Вот как это будет выглядеть на схеме

При утеплении пола минватой или эковатой нижний слой пароизоляции должен присутствовать обязательно. Особенно это касается второго и всех последующих этажей.

Пространство между лаг заделывается утеплителем, после чего все снова накрывается пленкой. На лаги шуруповертом прикручиваются контррейки, на которые стелется чистовой пол.

Рекомендуем также прочесть статью, где мы подробно описали как реализовать на практике утепление деревянного пола.

Расчёт утепления пола, сделанного по грунту

Методика «теплотеха» для напольных покрытий нижних этажей существенно отличается от расчёта теплового сопротивления прочих ограждающих конструкций. Для нижнего термобарьера всё связано с разной средой: контакт с воздухом, грунтом, который задерживает тепло, препятствует его передаче, даже поглощает. Техники расчёта различаются из-за большого количества сторонних факторов, однако, каждая требует отдельного изучения.

Расчёт пола нижних этажей сооружений, например, на свайном фундаменте, обсчитывают с использованием методики Мачинского, которая предполагает деление напольного покрытия на 4 условные зоны. Они образуются по периметру сооружения на поверхности пола шириной в 200 см. Для отдельной зоны существуют расчётные показатели, которые показывают сопротивление теплопередаче (измеряется в квадратных метрах·К/Вт):

  • 1 зона — 2,1 м2К/Вт.
  • 2 зона — 4,3 м2К/Вт.
  • 3 зона — 8,6 м2К/Вт.
  • 4 зона — 14,2 м2К/Вт.

В узких помещениях последние зоны чаще отсутствуют, в просторных последняя зона занимает место, которое остаётся от первых трёх.

При строительстве пола в заглублённых домах с цокольным этажом считается высота стенки до линии грунта с улицы. Фундаментный бетон принимают за эквивалент грунту, тепло, которое уходит через слой почвы, условно передвигается к поверхности.

Тепло, уходящее сквозь поверхность пола, рассчитывают как проникающее вглубь грунта. Значит, степень насыщения теплотой и разница температур неодинаковые. Такие данные указаны в методике расчёта Сотникова, однако, для правильного её применения требуется определение исходных показателей по климату.

Для правильного проведения расчётных данных, указывающих на сопротивление теплопередаче, существует специальная программа. Для получения результата требуется заполнить несколько строк.

Технологические особенности и варианты слоев

Выполнение работ по утеплению полов в частном доме возможно двумя способами, отличающимися типом и выбором подстилающего слоя

Полы по грунту в бане и их утепление

Бетонный слой

Схема утепления стяжки по грунту Считается основным пирогом утепления. Последовательность укладки слоев утепления земляного пола своими руками:

  1. Уплотненный. Состоит из засыпания вынутого ранее грунта обратно. Утрамбовка производится один раз на толщину 200 мм. Мера позволяет снизить риск появления трещин в будущем полу. Как это сделать показано на видео.
  2. Щебневый. Среднефракционный увлажненный щебень (размеры фракций 20-60 мм), нужно насыпать толстым слоем (70 мм), разровнять и уплотнить. Задача слоя – доуплотнение грунтовой основы.
  3. Подстилающий бетон. Назначение слоя – основа под гидроизоляцию. Рекомендованная толщина 60-70 мм, применима марка бетона М100. Укладка производится ровно, без резких перепадов.

Гидроизоляционный слой. Используется рубероид, пленка ,уложенная в два слоя, мембрана полимерно-битумная или ПВХ.
Утепление. Утепление производится горизонтально и на сухую поверхность

Важно соблюдать целостность листов и тщательность стыковки. Образовывающиеся со стороны фундамента мостики холода устраняются вертикальной укладкой утеплителя высотой 40-50 мм

Причем их нужно закрепить дюбелями.


Утепление пола по грунту керамзитом

Бетонную подготовку можно заменить подушкой из песка. Размер 150 мм, а последовательность обустройства пирога утепления пола такая же. Но данный вариант не обеспечит ровность поверхности в частном доме, даже если грунтовый слой идеально выровнен.

Расчет пола по грунту – заказать качественные услуги проектирования и расчета пола по грунту

Расчет пола по грунту – сложная задача, с которой не под силу справиться человеку без опыта работы. Процесс монтажа пола в подвале является очень сложным и имеет большое количество деталей

Если вы сталкиваетесь с вопросом создания расчета впервые, то вы не сможете обратить должное внимание на каждую деталь. Это станет причиной создания некачественной документации

Каким образом устанавливается пол по грунту?

Для того чтобы правильно монтировать пол, необходимо следовать следующим этапам:

  • на грунт укладывается слой речного строительного песка;
  • засыпается слой керамзита или же щебня;
  • сверху устанавливается стяжка из бетона и пароизоляция;
  • осуществляется укладка утеплителя, на которую устанавливается стяжка из бетона с армированием;
  • укладывается подложка, после чего монтируется финишное покрытие.

Что может произойти если использовать неправильно составленный расчет пола подвала?

Часто случается, что строительные работы выполняются без документации или же с использованием расчета пола низкого качества. Это становится причиной целого ряда проблем:

  • высокая стоимость строительных работ, которая обоснована отсутствием оптимизации затрат;
  • неправильная укладка пола по грунту;
  • невозможность завершить строительные работы из-за отсутствия средств, поскольку владелец строения рассчитывал на меньшую цену.

Расчет пола подвала не всегда совпадает с реальными затратами на строительство. Это может быть связано с возникновением непредвиденных ситуаций, требующих дополнительных вложений средств. К примеру, может быть закуплена партия некачественного материала, либо же оборудование выйдет из строя.

На каких условиях согласны сделать работу современные исполнители?

Часто случается, что владелец здания хочет обратиться к специалистам, но сомневается, что они могут предложить ему комфортные условия сотрудничества. В таком случае ему стоит узнать, что опытные специалисты могут заняться проектированием пола на следующих условиях:

  • предоставление гарантий создания проекта;
  • низкая цена на услуги проектирования;
  • сжатые сроки работы;
  • информирование клиента обо всех деталях составления расчета.

Исполнители предлагают своим клиентам комфортные условия сотрудничества и доступные расценки на работу из-за большого количества конкурентов. Поскольку специалисты не хотят терять заказчиков, они предлагают им качественное и недорогое проектирование пола по грунту.

Как изолировать подвал от избытка влаги

В подвале должно быть сухо. Если сквозь стенки будет просачиваться влага, все усилия по утеплению не принесут результата. Другая проблема – конденсат. Влага, не находя выхода из подвального помещения конденсируется на стенках и на потолке. Может появиться плесень или грибок.

Во влажной среде многие утеплительные материалы теряют свои характеристики и становятся бесполезными. Например, намокшая минеральная вата, не препятствует проникновению прохладного воздуха в помещение.

Как правильно утеплить фундамент и подвальное помещение, чтобы избежать избытка влаги? Очень важно предусмотреть в подвальном помещении вентилирующие отверстия. Когда появится приток свежего воздуха, влага сможет покидать подвал. Если в подвале высокая влажность, можно утеплить его стены утеплителем, не реагирующим на влагу

Можно с помощью специального оборудования покрыть все подвальное помещение тонким слоем теплоизоляционной пены. Этот материал мгновенно вспучивается и образует гладкую поверхность, которая не пропускает влагу

Если в подвале высокая влажность, можно утеплить его стены утеплителем, не реагирующим на влагу. Можно с помощью специального оборудования покрыть все подвальное помещение тонким слоем теплоизоляционной пены. Этот материал мгновенно вспучивается и образует гладкую поверхность, которая не пропускает влагу.

В заключение

Чтобы утеплить грунтовый пол собственными силами, не нужно много финансовых вложений и времени. Для создания пирога утепления по земляному покрытию подходят:

  • Пеностекло – достаточно экологичный и прочный материал, обеспечивающий долгий срок эксплуатации. Имеет низкую теплопроводность и недостаточную стойкость к механическому воздействию;
  • Перлит. Похож на керамзит, но имеет более высокие технические и практические характеристики;
  • Опилки. Пропитанная глиной смесь укладывается сразу на грунтовый срез.

Как выполнить работы, а также уточнить нюансы последовательности операций подскажет видео.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
