Утепление пожарных гидрантов СНИП

Установка согласно СНИП – все по правилам

К такому оборудованию предъявляются достаточно строгие требования как по содержанию, так и эксплуатации. Их нарушение может привести к трагическому исходу и это нужно учитывать.

Согласно существующим нормам установки пожарных гидрантов они должны располагаться таким образом, чтобы находились все зоны огня, вне зависимости от месторасположения – под землей или на поверхности.

Также для обеспечения его правильной работы нужно соблюдать определенные плавила:

Первое – водная магистраль должна содержать необходимое количество воды для тушения возгорания на конкретном объекте. Обычно это соответствии определяется путем проверки и отображается в специальных актах.

Второе – необходимо полностью исключить возможность появления наледи на оборудовании в зимнее время года.

Третье – к гидранту чугунному пожарному должен быть свободные доступ. Для лучшего его нахождения обычно устанавливаются знаки, указывающие направление движения.

Четвертое – объект необходимо оснастить пожарными рукавами и стволами, что позволит быстро подключиться к гидранту в случае возникновения очага возгорания.

Для надежной установки оборудования применяются специальные подставки. Они необходимы для разделения потока воды и способны предупредить утечку ее из системы. Кроме правильного монтажа должны проводиться и регулярные проверки рабочего состояния оборудования, а также ремонт пожарных гидрантов при поломке.

Каждая из них подразумевает обязательный пробный пуск воды, выполнение профилактических работ, утепление, удаление загрязнений. Каждый гидрант должен быть поставлен на учет в отвечающих за исправность оборудования организациях и проверен на наличие воды в системе.

Порядок установки ПГ

Оборудование для борьбы с пожарами должно обязательно иметь максимальную скорость пуска и быть устойчивым к низким температурам. Применение гидрантов пожарного типа особенно в районах крайнего севера требует, чтобы оно было утеплено и устанавливалось по следующим правилам:

• От крышки люка до торца должно оставаться свободное место;
• Предварительно необходимо провести расчет и узнать расстояние между стенкой люка и осью.

Если какое-либо из требований будет не соблюдено, то возможно замерзание оборудования в холодную пору. К такой ситуации также могут привести следующие факторы:

1. Высокий уровень грунтовых вод, превышающий допустимый;
2. Попадание жидкости с поверхности земли;
3. Неисправность оборудования, способная привести к замерзанию воды в стояке;
4. Нарушение норм эксплуатации;
5. Завышенный уровень установки шарового клапана.

Кроме этого должна соблюдаться очередность выполняемых работ при монтаже пожарного гидранта. Начинается этот процесс с монтажа пожарной подставки не твердую поверхность. Она выбирается в зависимости от диаметра трубопровода и количества соединяемых с ней отрезков.

Затем производится соединений подставки с трубопроводом. Для этого используются фланцы.

Следующий этап – это расположение гидранта. Он должен иметь вертикальное положение и соединяется с ответным фланцем подставки при помощи болтов. Возможно установить пожарный гидрант как под землей, так и на ее поверхности.

Последний шаг в установке гидранта заключается и проведении испытательных работ. Для этого на ниппель устройства накручивает пожарная колонка и выполняется пуск воды.

Как пользоваться оборудованием для тушения пожара

Эксплуатация и расположение пожарного гидранта заключаются в следующем. В рабочем положении он должен быть расположен вертикально и установлен в колодце на специальную подставку. Открывание и закрывание гидранта выполняется вручную при помощи ключа. Более подробная информацию содержится в инструкции к пожарной колонке.

Смотрим видео, немного об эксплуатации:

Вода из гидранта набирается только в случае возникновения пожара или при проведении технического обслуживания. Для удобства использования такое оборудование обязательно располагается вдоль дороги и имеет расстояние до проезжей части не более 2,5 м. Размещение пожарных гидрантов должно обеспечивать возможность тушения пожара в каждом здании, расположенном вдоль определенной водной сети.

Однако при этом должен учитываться расход воды и пропускная способность оборудования.При установке гидранта под землей необходимо специальное антикоррозийное покрытие оборудования, а при расположении снаружи потребуется укрытие от огня.

Характеристика

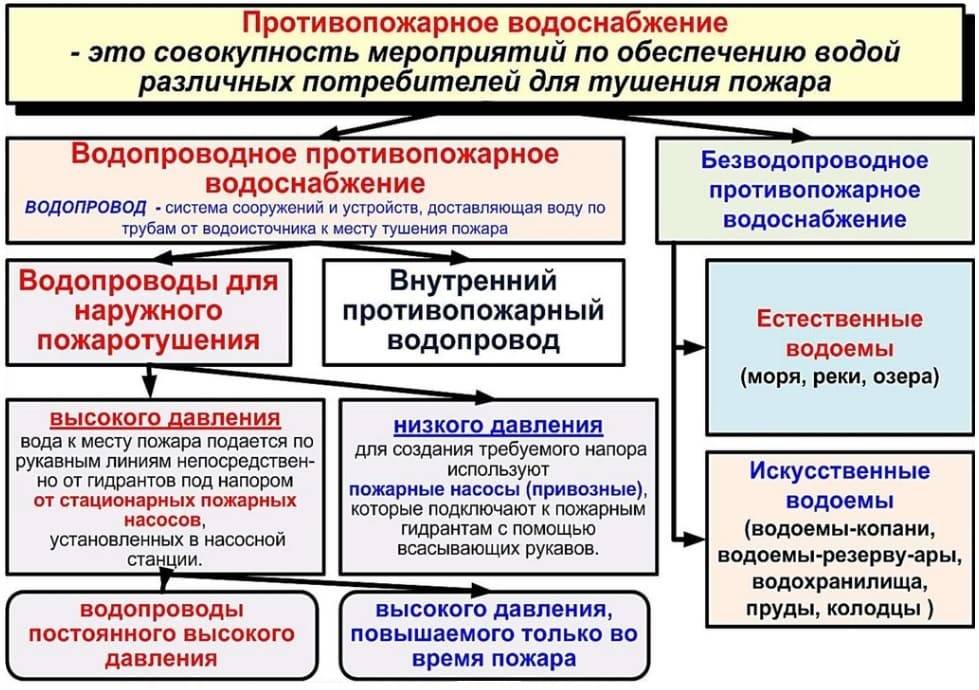

Условно существует два вида такого водоснабжения, не зависящие от назначения объектов, для защиты которых они предназначены:

• Водопроводное. Выполняется забором воды из пожарных гидрантов, смонтированных на кольцевых или тупиковых участках сетей наружного противопожарного водопровода поселений или производственных, складских объектов.
• Безводопроводное. Производится забором из емкостей (резервуаров, водоемов) и подачей воды на тушение очагов возгораний прибывающей техникой пожарных формирований, обеспеченных пожарно-техническим вооружением и/или пожарными мотопомпами, находящимися на балансе объектов защиты, доставляемых к природным, искусственным источникам водоснабжения членами ДПД, дежурным персоналом предприятий.

Характеристики наружного противопожарного водоснабжения

К естественным и искусственным источникам воды, кроме централизованных инженерных сетей наружного противопожарного водопровода городов, поселков; локальных – производственных, складских предприятий, относят:

• Природные водоемы – моря, реки, озера; искусственные – пруды, технологические водоемы с созданием разворотных площадок на их берегах с твердым покрытием, строительством пожарных пирсов, или приемных колодцев, оборудованных решетчатыми фильтрами для задержки мусора, грязи; если земля у кромки воды заболочена и не выдержит нагрузку от установленных машин, передвижных мотопомп.
• Пожарные водоемы – это закопанные в землю ниже глубины промерзания – на 2, 5–3 м, так же, как и трубопроводные линии наружного противопожарного водопровода, емкости из металла или монолитного железобетона. Они выполняются достаточного объема, что обеспечить необходимый по расчету расход воды для тушения горящих зданий.
• Пожарные резервуары. Такие емкости, учитывая жесткий климат, обычно устанавливают внутри отапливаемых зданий производственного, сельскохозяйственного или складского назначения. Второй вариант – заглубление в землю, практически превращает их в пожарные водоемы.

 Для сведения: требуемое нормами распределение необходимого суммарного объема воды для целей ликвидации очагов возгораний в как в пожарных водоемах, так и в резервуарах одинаково – минимум в 2 емкостях по 50% в каждой.

Кроме пожарной техники, мотопомп подачу воды от природных, искусственных водоемов осуществляют насосные станции пожаротушения, размещаемые как в зданиях капитального характера, так и в стационарных пожарных постах, выполненных на базе утепленных контейнеров, блочно-модульных зданий из металлических сэндвич-панелей.

Максимальное расстояние, на которое возможна подача воды от пожарных станций, так же, как и от пожарных гидрантов, установленных на тупиковых участках сетей наружного противопожарного снабжения водой объектов, населенных пунктов – 200 м; для мотопомп это расстояние составляет 100-150 м, в зависимости от параметров, согласно техническим паспортам на такое оборудование.

При расстановке пожарных гидрантов, которая в значительной мере зависит от дорожной инфраструктуры городов, поселков, защищаемых объектов, максимальное расстояние между ними принимают не больше 100 м для эффективной прокладки рукавных линий от пожарной автотехники для тушения зданий.

Прокладка магистральных, распределительных направлений наружного противопожарного водопровода по нормам ведется только стальными изделиями, выдерживающими давление 15 МПа, что не позволяет осуществить, возможно, более экономически обоснованный выбор между не подверженными коррозии высокопрочными пластиками и металлом, как для труб систем пожаротушения.

Необходимый диаметр труб наружного противопожарного водопровода, объединенного с питьевым, производственным, принимается не меньше 100 мм в населенных пунктах, на территории объектов; 75 мм – для сельскохозяйственных предприятий.

Источники наружного противопожарного водоснабжения

Вид исполнения

Есть две вариации, которые связаны с местом установки: наружные и глубинные. В России в основном применяют второй вариант, то есть устанавливают в колодце. Последний – это водонепроницаемое сооружение, покрытое сверху металлической крышкой. Сам гидрант монтируется на водопроводную трубу через стандартный тройник. Крепление производят болтами с использованием резиновой прокладки.

В зависимости от глубины заложения трубопровода выбирают прибор требуемой длины, которая варьируется  диапазоне 0,5-4,0 м с шагом 0,25 м. При этом обязательно учитывают диаметр корпуса, который опять-таки выбирают в зависимости от диаметра водопроводной трубы. Пожарный гидрант (ГОСТ 53961-2010) имеет три стандартных диаметра: 100, 125 и 150 мм.

Гидрант в колодце

Требования

Требований к пожарным гидрантам немного:

• рабочая температура внутри колодца: от -5С до +40С;
• должное рабочее давление внутри водопровода – не более 1 МПа;
• усилие для открытия клапана – 150 Н;
• максимальный люфт шпинделя – 0,4 мм.

В дополнение можно отметить, что корпус устройства должен быть без трещин, сколов и раковин. Его обязательно покрывают краской. Перед передачей в эксплуатацию есть необходимость провести испытание давлением в пределах 1,5 МПа.

Особенности сферы применения СВ В2, оснащенной комплектом пожарных кранов

Согласно нормативным документам, способ установки системы В2 является подчинённым относительно систем В1 и В3. Из этого следует, что при наличии на объекте сетей В1 или В3, необходимо присоединить водопровод противопожарный В2 к стояку сети В1 или В3.

Показатели диаметра стояков В2 должны быть не меньше 50 мм. Зона их размещения — территория лестничной клетки и коридор. Расположение пожарных кранов с диаметром 50 мм требует наличия уровня в 1,35 м над поверхностью пола.

Местом их размещения являются шкафчики

Здесь важно наличие свёрнутого пенькового пожарного рукава, длина которого составляет от 10 до 20 м. Один конец рукава оснащен полугайкой, чтобы быстро присоединить его к устройству пожарного крана

Другой конец оснащен коническим пожарным стволом, чтобы получать компактную водяную струю, длина которой — от 10 до 20 метров.

Методика проверки водоотдачи

Пожарные испытания внутреннего и наружного противопожарного водопровода на водоотдачу бывают двух типов:

• гидравлические;
• пневматические.

В зависимости от внешних условий расположения комплекса трубопроводов меняется методика проведения проверки, общие же принципы остаются едиными. Под водоотдачей понимают объем воды, проходящий через кран за определенную единицу времени. Полученные данные сверяют с нормативными показателями для того или иного вида оборудования и выносят вердикт о рабочем состоянии всей системы.

При проверке определяют также давление у клапана и высоту струи. Если выявляют нарушение водоотдачи хотя бы на одном кране, вся система считается неисправной.

Гидравлические испытания внутреннего пожарного водопровода

Суть проверки состоит в создании в системе необходимого давления воды. Сначала проверяют диктующий кран, затем – максимально удаленные от источника первичной подачи стояки. Для замеров используют гидротестер, по функциональности сходный с манометром. В его комплектацию входит:

• сопла;
• переходник для подключения к системе;
• вентиль;
• фрагмент шланга;
• ключ для пожарных головок;
• ключ для закрепления пожарного рукава на арматуре.

Перед испытанием гидротестер при помощи соединительной головки крепят к пожарному крану. Затем ствол со сменным соплом направляют в пустой резервуар. Открывают основной, а затем шаровой кран на гидротестере. Манометром проверяют давление воды и сравнивают полученный расход с нормативной таблицей.

Давление кгс/см²	Расход воды л/мм в диаметре
13	16	19
1.0	1.86	2.82	3.98
1.5	2.27	3.45	4.88
2.0	2.63	3.98	5.63
2.5	2.94	4.46	6.30
3.0	3.22	4.88	6.90
3.5	3.48	5.27	7.45
4.0	3.72	5.64	7.97
4.5	3.94	5.98	8.45
5.0	4.15	6.30	8.91
5.5	4.36	6.61	9.34
6.0	4.55	6.90	9.76
6.5	4.74	7.18	10.16
7.0	4.92	7.45	10.54
7.5	5.09	7.72	10.91
8.0	5.26	7.97	11.27
8.5	5.42	8.21	11.62
9.0	5.58	8.45	11.95
9.5	5.73	8.68	12.28
10.0	5.88	8.91	12.60

Чтобы получить объективные показатели, необходимо соблюдать рекомендованные условия оценки. Температура в помещении должна быть не ниже +5°С. Проверку проводят по сезонам: осенью (примерно в сентябре-октябре) и весной (апрель-май). Обязательное условие – испытание должны проходить во время максимального расхода воды на предприятии. Полученное давление не должно быть меньше нормативного. Данные проверки обязательно заносят в журнал.

Гидравлические испытания наружного пожарного водопровода

Наружная система проверяется при ее вводе в эксплуатацию, после ремонта или не реже 1 раза в 5 лет. Дата проверки назначается приказом начальника территориального органа управления ГПС МЧС РФ. Испытания наружного водопровода низкого давления бывают двух видов:

• полные;
• сокращенные.

В первом случае проверку проводят с использованием передвижных насосных установок. Согласно СНиП 2.04.02-84 определяют средний расход воды на тушение пожара в населенном пункте и объекте. Насосные установки подсоединяют к наиболее невыгодно расположенным гидрантам. Рукава прокладывают по типовым схемам.

Полученные данные сравнивают с таблицей, учитывая при этом, что показатели соответствуют использованию прорезиненных рукавов.

Водоотдачу при полных испытаниях наружной системы можно провести посредством установки на напорный коллектор насоса манометра.

Сокращенные испытания проводят без использования насосов. Для них нужны измерительные комплекты, количество которых совпадает с количеством гидрантов, вычисленных по формуле

Q_тр – расход воды на тушение пожара (л/с

-1

);

Q_гидр – пропускная мощность гидранта (л/с

-1

).

После установки манометров перекрывают запоры подачи воды к стволам и открывают гидранты. Затем открывают колонки и определяют статический напор. Если стволы перекрыть нельзя, то статическое давление определяют по дополнительному манометру, который устанавливают на цилиндрической вставке или головке-заглушке.

Далее выпускают воду из стволов и определяют расход по каждому гидранту. Если применяли комплект с гладким патрубком, то полученные данные сравнивают с таблицей.

Место расположения

Еще один важный закон, на который надо обращать внимание при организации сетей внешнего пожаротушения – перечень положений 123-ФЗ. В нем объясняются основные понятия, связанные с пожарной безопасностью, и перечислены главные требования, в частности говорится, что все строения в городе или поселке должны быть снабжены источниками пожаротушения

К ним относятся реки, озера, искусственные водоемы (колодцы, пруды и т.д.), а также водопроводные сети. Забор воды из водопровода для борьбы с огнем возможен только с применением гидранта.

Прежде чем устанавливать гидрант, надо определить его оптимально место положения. При этом руководствуются сводом правил СП 8.13130 2009

Размещение гидранта важно, поскольку от этого будет зависеть расход воды на тушение пожара и удобство пользования пожарными рукавами

Гидрант должен располагаться в свободном доступе, не загораживаться транспортом и различными сооружениями. Его крышка должны быть освобождена от снега, песка и любых загрязнений. Нельзя устанавливать на крышке люка транспорт.

К сожалению, это требование иногда нарушают. В результате пожарной бригаде приходится тратить время на буксировку автомобилей, препятствующих подключению к гидранту.

Если ширина проезжей части более 20 м, то разрешено проектировать дублирующие линии водоводов. Тогда пожарные гидранты монтируют на второстепенные линии. На широких улицах с проезжей частью в 60 и более метров гидранты устанавливают с двух сторон.

• Расстояние от пожарных гидрантов до проезжей части должно быть максимум 2,5 м;
• Можно размещать гидранты на проезжей части, если нет другого варианта планировки;
• Расстояние от водозаборной точки до ближайшего здания должно составлять минимум 5 м.

Гидранты устанавливают на кольцевых водопроводах. Разрешено монтировать их на тупиковых ветках, если длина ветки не превышает 200 м. На тупиковых ветках также необходимо позаботиться о дополнительном утеплении колодца, чтобы не допустить замерзания воды в стояке или примерзания запорной арматуры.

При борьбе с пожаром используют 2 гидранта или больше. Минимальный расход воды в них должен быть 15 л/с. Разрешено вместо гидранта применять стояк диаметром 8 см с пожарным краном, если в населенном пункте проживает менее 500 человек.

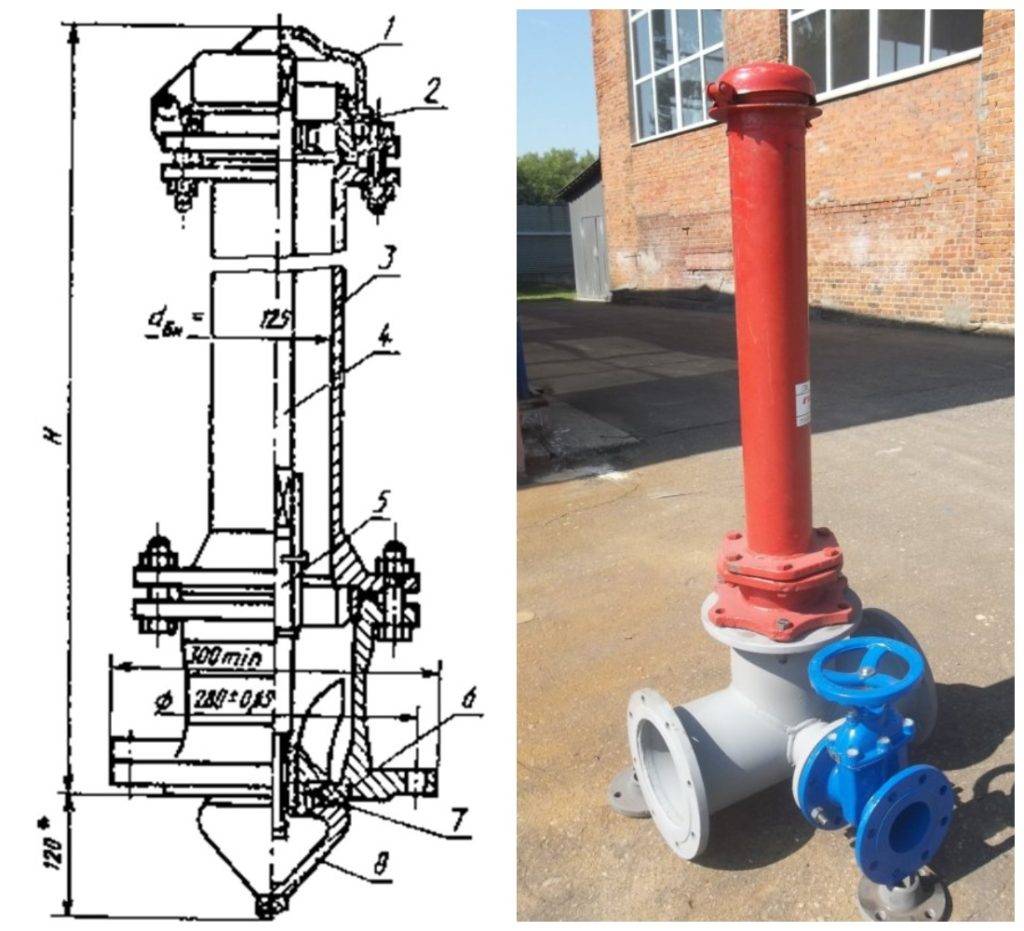

Требования к размерам пожарных гидрантов. Технические характеристики

Независимо от типа исполнения и метода установки, к данным агрегатам предъявляются требования, как к одной из разновидностей противопожарного оборудования. Эти требования регламентируют нормы прочности, выдерживаемое эксплуатационное давление и пропускную способность изделия. Точно определённые размеры, методы крепления и установка на оптимальном расстоянии гидранта до здания – всё это позволяет монтировать такой агрегат максимально быстро и использовать его столь же эффективно. Срок эксплуатации таких устройств может достигать нескольких десятилетий.

Весомое значение имеет размер гидранта и его расположение относительно зданий и сооружений

Требования к размерам и диаметру пожарного гидранта содержатся в ГОСТ 53961 2010. Ознакомиться с ними можно, изучив данные нижеследующей таблицы.

Таблица 1

Наименование характеристики	Значение
Внутренний диаметр корпуса	150	125	100
Высота гидранта	500…3500 мм
Число оборотов штока (штанги) до полного открытия	12…15
Люфт шпинделя по оси в опоре не более	0,4 мм
Ход клапана	24…30 мм
Рабочее давление не больше	10 кгс/ м

Размеры, которыми характеризуется пожарный гидрант в конкретном исполнении, могут изменяться. ГОСТ 53961 2010 допускает это в случае, если испытания подтвердят сохранение достаточного уровня водоотдачи разработанной модели. Вместе с тем, существуют и ограничения. Так, например, максимальный диаметр агрегата любого вида не должен превышать 300 мм.

Высота.  Этот параметр входит в число одних из самых важных размеров пожарного гидранта. Дело в том, что в кольцевых и магистральных трубопроводах систем хозяйственного и общего водоснабжения трубы чаще всего прокладываются под землёй. При соблюдении требования по исключительно вертикальной установке ПГ критичным становится удалённость ветки инженерной коммуникации от поверхности. Отсюда следует, что высота агрегата должна соответствовать глубине колодца. Но при этом СНиПы выдвигают дополнительные требования. Основное из них формулируется так: размеры колодца и габариты пожарного гидранта должны быть такими, чтобы было доступно проведение монтажа пожарной колонки с применением ручного инструмента. А расстояние между крышкой колодца и верхней частью устройства должно находиться в пределах 150-400 миллиметров. При этом водозаборная колонка должна возвышаться над поверхностью грунта не менее чем на 1 метр.

При строительстве подземного гидранта следует учитывать требования СНиП, в которыми регламентируется размер колодца

В ряде случаев допускается применять ПГ, высота которых превышает максимальные указанные в ГОСТе 3500 мм. Поэтому современная промышленность выпускает такие агрегаты со значением данного параметра, равным 4500 мм.

Вес. Эта характеристика имеет большое значение с точки зрения удобства выполнения монтажных работ и логистики. Производятся пожарные гидранты из марок чугуна либо стали, допускающих длительный контакт с агрессивной средой грунтов различного типа и водой. Когда не требуется применять дорогие сорта легированной стали, обычно в качестве сырья используется серый чугун. А это значит, что вес изделия будет относительно большим. Но и здесь ГОСТ определяет максимальные значения этой характеристики. Основой для расчёта выступает вес ПГ высотой 1000 миллиметров с максимально допустимой величиной этого показателя 95 кг. При увеличении длины агрегата на 250 мм допускается увеличение его общей массы не больше, чем на 10 кг.

При строительстве зданий

Строительная площадкаСогласно требованиям СП 48.13330.2011:

• Снос зданий, строений, существующих на строительной площадке, выполняется согласно с проектом по организации работ, на основании решений, обеспечивающих безопасность работников, населения; а также с учетом наличия действующих подземных коммуникаций, в том числе электрических трасс, газопроводов, сетей внешнего противопожарного водоснабжения.
• Сгораемые строительные конструкции, материалы подлежат вывозу, запрещается их сжигание на территории строительной площадки
• Временные здания и сооружения, предназначенные обеспечения строительных нужд, устанавливаются, возводятся на площадке, с учетом сохранения предусмотренных противопожарных разрывов, и после окончания работ подлежат вывозу или сносу.
• Предпочтение отдается мобильным/инвентарным временным зданиям, сооружениям заводского изготовления, соответствующим противопожарным нормам, правилам, что предъявляются к строительным объектам административно-бытового, производственного, складского, жилого назначения.

Основной блок требований по обеспечению ПБ на объектах строительства изложен в разделе XV ППР-2012:

• Расположение зданий, строений любого назначения на территории строительной площадки обязано соответствовать утвержденному генеральному плану, разработанному по требованиям правовых актов, нормативно-технической документации по ПБ.
• При площади территории строительства от 5 га должно быть устроено не меньше двух выездов с противоположных сторон.
• Подъездные, внутриплощадочные дороги выполняются с твердым покрытием, обеспечивающим проезд пожарной, специальной автотехники в любой период.
• Въездные ворота на территорию строительной площадки выполняются шириной не меньше 4 м.
• Перед въездами на территорию строительного объекта устанавливают/вывешивают планы, где указаны строящиеся, вспомогательные здания, строения; въезды, пожарные проезды, подъезды к зданиям, строениям; места расположения источников водоснабжения, средств тушения пожаров и связи.
• К началу основного этапа строительных работ по возведению зданий должно быть выполнено централизованное водоснабжение от пожарных гидрантов или из естественных/искусственных водоемов, пожарных резервуаров; а также устройство дорог и подъездов к строящимся, эксплуатируемым, в том числе временным зданиям.
• Открытое хранение горючих стройматериалов – пиломатериалов, рубероида, сгораемых конструкций; оборудования в горючей упаковке обязано производиться в штабелях или группами, чья площадь не должна быть больше 100 м2, при расстоянии между ними и до строящихся, существующих зданий не меньше 24 м.

При возведении зданий одновременно необходимо вести монтаж сетей внутреннего противопожарного водопровода, оборудования стационарных систем пожаротушения. При этом водопровод вводят в строй до начала отделки помещений здания, а установки пожаротушения, сигнализации – до сдачи здания государственной, ведомственной приемной комиссии.

Проверка работоспособности

В ППР указано следующие требования:

• Руководители организаций, под которыми подразумеваются как руководство объектов защиты, так и инженерных служб коммунального хозяйства населенных пунктов, должны обеспечить исправность, регулярный технический сервис, ремонт источников наружного водоснабжения; организуя проверки работоспособности дважды в год – весной и осенью, составляя соответствующе акты.
• Они также обеспечивают исправность ПГ, резервуаров, водоемов, организуют утепление, очистку от снега в холодный период; а также условия для свободного подъезда пожарной техники, возможность забора воды ежегодно в любое время.
• Все источники противопожарного снабжения водой должны быть обеспечены указателями с направлением движения, расстоянием до них.
• Категорически запрещена стоянка любых автотранспортных средств на крышках колодцев ПГ.

Испытания наружного противопожарного водоснабжения ведут по ГОСТ 12.4.009-83, определяющего условия к установке, обслуживанию всех видов пожарной техники для защищаемых объектов, а также ГОСТ Р 53961-2010:

• Периодичность проверки – 2 раза в году: весной/осенью.
• Рабочее положение гидрантов в колодцах должно быть вертикальным, а размещение позволять свободно устанавливать, открывать крышки как колодца, так и гидранта; полностью навертывать пожарную колонку; позволять свободно проводить технический сервис, ремонтные работы.
• Отбор воды из гидрантов должен выполняться только на пожарные нужды, а также в ходе проверок на исправность, водоотдачу, при проведении технического сервиса.
• Открытие/закрытие ПГ производится вручную ключом пожарной колонки.
• Акт проверки составляется в свободной форме, комиссией с участием представителей пожарных подразделений, инженерных служб коммунальной инфраструктуры населенных пунктов, предприятий.
• В нем указывается расположение, номера ПГ, водоемов, резервуаров, их основные технические характеристики, исправность/работоспособность по результатам проверки.
• Образец акта испытаний в нормативной документации, к сожалению, не приводится, но найти в интернете подходящий бланк такого документа для конкретного объекта или населенного пункта не составит особого труда.

Акт проверки (испытания) пожарных гидрантов (водоемов) на водоотдачу

Образец акта испытаний наружного противопожарного водоснабжения

 Образцы документов доступны для скачивания по следующим ссылкам:

В то же время согласно п. 2.4.3 ГОСТ 12.4.009-83 все ПГ перед вводом в эксплуатацию и в дальнейшем каждые 6 месяцев необходимо подвергать техосмотру, проверке работоспособности, регистрируя результаты в журнале по форме 21, ГОСТ 2.601., а при обслуживании пожарного оборудования водопроводных сетей должны соблюдаться требования ГОСТ 12.3.006.

Важно знать, что инструктажи по пожарной безопасности дежурного персонала инженерных служб объекта, обучение ПТМ должностных лиц, ответственных за содержание в надлежащем виде территории предприятия, организации, противопожарных разрывов, пожарных проездов, где находятся подземные пожарные гидранты, позволяют нацелить их на режим регулярной сезонной очистки крышек от снега, льда; что бывает критически важно при возникновении пожара. Презентация по теме доступна после статьи (кнопка «Скачать»)

Презентация по теме доступна после статьи (кнопка «Скачать»)

Общее представление о пожарном водопроводе

Противопожарные водопроводы могут быть созданы как многофункциональная или специальная линия для тушения пожара. Такие ВПВ изготавливают из стали (применение полимеров недопустимо). Эти устройства монтируют в многоэтажных зданиях.

Многофункциональная конструкция может соединяться с водопроводом хозяйственного использования, системами водоснабжения автоматических приборов для тушения пожара. Для установки труб, которые подают воду к крану, применяют металлические конструкции, а для монтажа смежных хозяйственных труб применяются изделия из пропилена.

Система ВПВ бывает кольцевой или тупиковой. Тупиковую применяют, если в здании находится меньше 12 кранов. В кольцевой системе применяют запорную арматуру, которая позволяет отключить неисправные участки и перекрыть подачу воды на стояки труб хозяйственного назначения. Кроме кранов и труб, при установке ВПВ применяют:

• насосы;
• манометры;
• уровнемеры;
• запорную арматуру, оборудованную предохранительными клапанами;
• противопожарные шкафчики;
• извещатели пожарной безопасности, которые включают насосы.

ВПВ должен иметь напор, то есть вода должна поступать под давлением. Это необходимо для хорошей работы крана. Если давление будет меньше допустимого уровня, то систему оборудуют насосами, которые ставят в специальном помещении внутри дома.

Требования к внутреннему противопожарному водопроводу

Противопожарные водопроводы должны сооружаться в таких объектах:

• жилые здания, имеющие высоту более 12 этажей;
• учреждения высотой больше 6 этажей;
• объекты, в которых предполагается большое скопление людей: театры, дворцы культуры, концертные залы;
• склады;
• постройки хозяйственного назначения;
• предприятия.

Внутренний противопожарный водопровод не требуется предусматривать в:

• школах;
• кинотеатрах, которые работают сезонно;
• в цехах 1 и 3 типа огнестойкости, где тушение огня водой может вызвать взрыв;
• сооружениях, в которых тушение возгорания осуществляется из специальных контейнеров.

Требования к внутреннему пожарному водопроводу:

1. Пожарные краны надо монтировать на разветвлениях стояка, которые выводят в участки легкого доступа, такие как коридоры, лестницы, входные двери.
2. Краны монтируют в противопожарном шкафчике на расстоянии 140 см от поверхности пола. Туда подходит пожарный рукав, по диаметру соответствующий отверстию крана. Длина рукава составляет 10-20 м.
3. Если ВПВ соединяется с бытовым трубопроводом, то стояки могут изготавливаться из пропилена.

Число кранов зависит от длины коридора и количества этажей:

1. Жилые дома в 12-16 этажей оборудуются 1 краном, если коридор больше 10 м, то двумя.
2. Жилые здания в 16-25 этажей оборудуются 2 кранами, если коридор более 10 м, то тремя.
3. Наименьшая водоотдача одного противопожарного стояка равна 2,5 л/сек. В том случае, когда диаметр противопожарного рукава 38 мм, то норма снижается до 1,5 л/сек.

Технические требования к ВПВ:

• на нижнем противопожарном стволе наибольшее давление — 0,9 мПа;
• 50 мм — диаметр трубопровода, который соединяет стволы со стояком;
• 65 мм — диаметр стояка;
• 50 мм — диаметр крана, если его производительность меньше 2,5 л/с;
• 65 мм — диаметр крана, если производительность более 4 л/с;
• внизу и вверху стояка, на участках разветвлений к этажным трубам и на круговой разводке необходимо ставить запорную арматуру.
• проект ВПВ должны выполнять проектировщики.

Обслуживание и проверка

Для правильного обслуживания составляются инструкции, утвержденные местными органами управления. В них говориться, какая организация отвечает за гидрант, как и в какие сроки проходят ремонтные работы

Какие детали могут выходить из строя, как их заменить, на что надо в первую очередь обращать внимание

На фасадах домов должны быть навешаны таблички, с указанием расстояния до пожарного гидранта и направлением движения. Табличку делают с применением фотолюминесцентных материалов.

Для сигнальных знаков и разметки также предусмотрены стандарты. Это ГОСТ 12.4.026-2001, в котором рассказано, какие цвета для каких знаков следует использовать. С марта месяца в действие вводится новый стандарт ГОСТ 12.4.026-2015 с некоторыми изменениями.

В зимнее время пожарные гидранты утепляют, устраивая настилы внутри с прокладкой теплоизолирующего материала.Чтобы снег не заметал люки, сверху устанавливают специальные тумбы в форме конуса. Применяют также крышки с ручкой и утепляющим материалом.

Осень и весной пожарные гидранты проходят проверку, по результатам которой составляются акты. Состояние гидрантов отмечается в журналах, которые обязано вести обслуживающее предприятие.

Проверка состоит из внешнего осмотра с визуальным определением состояния гидранта. Проверяют, есть ли указательные знаки, правильно ли они показывают расположение. Определяют состояние крышки люка колодца. Заглядывают в колодец и определяют уровень воды. Проверяют, есть ли вода внутри гидранта.

При удовлетворительном внешнем состоянии навинчивают сверху колонку и пускают воду. Для этого вначале откручивают клапан центральным ключом на колонке, а затем открывают вентиль вначале с одной, затем с другой стороны.

Проверяют интенсивность напора и водоотдачу. Для определения водоотдачи применяют специальные инструменты, такие как гидротестер. Напор и водоотдачу следует замерять в часы, когда потребление воды максимальное.

По результатам составляют акт и делают отметки в журналах. Выявляют причины неисправностей с целью их устранения. Контроль над устранением лежит на службе пожарного надзора.

Требования по ГОСТ

Действующий ГОСТ устанавливает основные требования к пожарным гидрантам по массе, размерам, материалам изготовления, выдерживаемому давлению и т.д. Только соответствующие всем требованиям изделия могут получить государственный сертификат и использоваться при обеспечении пожарной безопасности.

Масса и материал производства

Нормативный вес — от 85 до 105 кг на каждый метр гидранта, в зависимости от внутреннего диаметра. Для изготовления используют только проверенные ОТК материалы. Проверке подлежит не только сам материал, но и сопроводительная документация.

Для изготовления шпинделя используется сталь не ниже марки 30Х13. Посадочное место клапана изготавливают либо из бронзы, либо из латуни, как и все резьбовые части ниппеля.

Внутренний диаметр и рабочее давление

Рабочее давление — до 1 МПа. Внутренний диаметр — 100, 125 или 150 мм, что соответствует стандартам водопроводного подключения. Отклонение от заданных размеров не допускается.

Утепление

Утепление необходимо при любом виде установки пожарного гидранта. Замерзание воды в гидранте приводит к разрыву корпуса и, как следствие, его выходу из строя. Для обеспечения сохранности оборудования необходимо сливать воду из гидрантов после использования, осушать колодцы, где они установлены. Контроль технического состояния производится один раз 2 два года.

Расчет количества подключений и расположение

Правила расчета количества подключений и расположение

Определение максимального количества подключений происходит по формуле:

где Pp – это общий радиус максимально допустимой длины пожарного рукава, Дл – длина рукава, равная высоте здания для тушения, В – разница между уровнем установки водяного насоса и поверхностью земли, КОВС – расстояние, на котором струя будет сохранять компактный вид, а не распадаться на капли, ω – угол наклона, обеспечивающий максимальное значение параметра КОВС.

Расположение гидрантов осуществляется из расчета сохранения напора воды не менее 15 литр/сек.

Диаметр пожарного гидранта

Внешний диаметр не ограничивается, в то время как внутренние размеры корпуса: 100, 125 и 150 мм. Нарушение этих правил не позволит получить лицензию на продукцию.

Высота ПГ ограничена в пределах от 50 до 350 см. Остальные параметры внешних размеров не ограничены.

Вес пожарного гидранта

В зависимости от внутреннего диаметра, установлен следующий вес для каждого погонного метра гидранта:

• диаметр 100 мм – 85 кг;
• диаметр 125 мм – 95 кг;
• диаметр 150 мм – 105 кг за метр.

Исходя из этих условий, производители используют комбинированные материалы изготовления. В попытках оставить ту же надежность что и раньше, но уменьшить вес.
