Утепленная шведская плита: толщина и технология

Ограничения по применению шведской плиты

УШП можно устроить не на всех грунтах

• Укладывается на ровном участке. Иначе площадку нужно равнять, что потребует дополнительных затрат.
• Существуют ограничения по типу грунтов. Из-за невысокой плотности и несущей способности торфяников, илистых и почвенных слоев на них нельзя возводить УШП.
• Большой расход дорогостоящих материалов и комплектующих.
• Требуется достаточный опыт и знания в этой сфере.
• Ограничение в этажности и материале конструкции стен. Плита рассчитана для домов легкого каркасного и деревянного строительства.
• Сложности в выполнении ремонтов заложенных коммуникаций.

В какой последовательности производится монтаж шведской плиты?

Соблюдение алгоритма сооружения шведской плиты влияет на прочностные свойства основы и энергосберегающие характеристики. Общий комплекс работ предусматривает:

Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания

1. Обустройство котлована.
2. Монтаж дренажных труб.
3. Прокладку коммуникаций.
4. Укладку утеплителя.
5. Армирование.
6. Сборку теплого пола.
7. Бетонирование.

Рассмотрим главные особенности этапов.

Размечаем участок

Указанная стадия работ предусматривает перенос проекта фундамента в условия местности

До начала разметки важно выполнить геодезические изыскания, направленные на определение характера почвы и глубины расположения водоносных слоев

В процессе разметки определяются:

• контуры фундаментной основы;
• пути подключения инженерных коммуникаций.

После разметки важно обеспечить защиту площадки от осадков путем обустройства ливневой канализации

Выполняем земляные работы

Земляные мероприятия включают следующие работы:

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод

1. Очистку стройплощадки от строительного мусора и растительности.
2. Извлечение плодородного слоя почвы на глубину 0,4-0,5 м.
3. Формирование уплотненной песчаной подушки толщиной слоя 30 см.
4. Извлечение грунта по периметру котлована для дренажных магистралей.
5. Засыпку глины на дно приямков, увлажнение и уплотнение глиняного слоя.

После окончания земляных работ приступайте к следующему этапу.

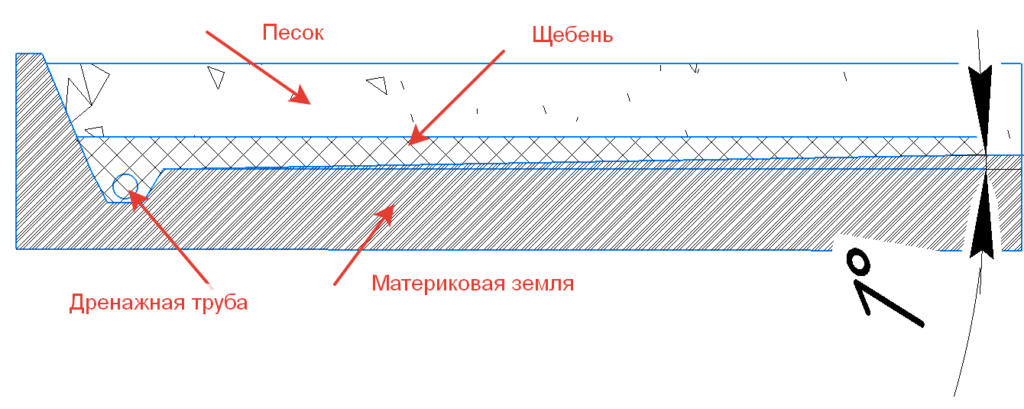

Обустраиваем систему дренажа

Последовательность действий:

1. Постелите геотекстиль.
2. Насыпьте щебенку.
3. Уплотните щебень.
4. Уложите трубы дренажа.
5. Засыпьте слой щебенки.

После укладки всех слоев застелите подсыпку геотекстильной тканью.

Прокладываем инженерные коммуникаций

При выполнении работ соблюдайте следующую последовательность:

Под плиту необходимо заранее заложить все необходимые коммуникации

1. Выполните монтаж коммуникаций.
2. Насыпьте слой песка.
3. Уплотните песчаную подсыпку.

После монтажа важно проверить правильность подключения инженерных сетей

Подбираем утеплитель и производим его укладку

Выбирая теплоизолятор, отдавайте предпочтение утеплителям с уменьшенной теплопроводностью.

Целесообразно использовать экструдированный пенополистирол, обладающий следующими достоинствами:

• стойкостью к развитию микроорганизмов;
• экологической чистотой;
• устойчивостью к влиянию влаги.

Укладываем арматурную сетку и монтируем обогреваемый пол

При выполнении армирования обратите внимание на следующие моменты:

• используйте вязальную проволоку для соединения арматуры;
• укладывайте арматурную сетку двумя ярусами;
• обеспечьте расстояние до теплоизолятора 30-40 мм.

Монтаж магистралей обогрева выполняйте с учетом планировки. Используйте пластиковые подставки для прокладки труб.

Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб

Рекомендации по укладке магистралей теплого пола

При укладке магистралей обогрева обратите внимание на следующие моменты:

• обеспечение расстояния 100 мм между магистралями обогрева;
• выполнение отступа от внешних стен 150-200 мм;
• правильность укладки труб согласно разработанной схеме.

После прокладки магистралей проверьте герметичность системы сжатым воздухом.

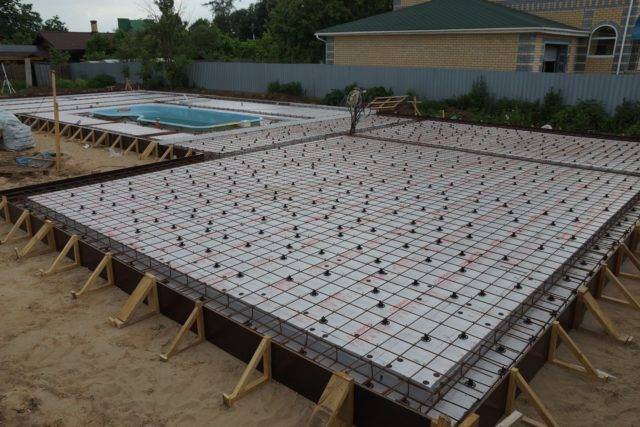

Монтируем опалубку

Монтаж шведской плиты требует сооружения опалубки по периметру фундамента. Для опалубки используются фанерные или дощатые щиты, укрепленные подпорками. Внутренняя поверхность опалубочной конструкции выстилается полистирольными листами. Они обеспечивают теплоизоляцию фундаментной основы с торцевой части.

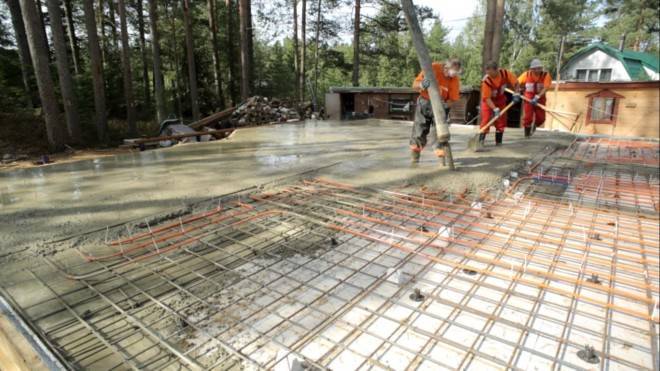

Выполняем заливку бетонной массы

При бетонировании соблюдайте следующие требования:

• заливайте бетон 10-сантиметровым слоем;
• производите заливку с интервалом не более часа;
• применяйте вибратор или плиту для трамбовки бетона.

Расчёт фундамента

При расчёте бетонной основы, выполняемой по технологии «утеплённая шведская плита», необходимо определить следующие параметры:

• давление будущей постройки на грунт;
• давление грунта при эффекте морозного пучения;
• прочность фундамента.

Величину давления строения на почву можно определить, разделив общую массу будущего здания на занимаемую им площадь. Сила морозного пучения для каждого типа грунта определяется по сведениям, приведённым в справочниках по строительству. Что касается показателя прочности фундамента, то он зависит как от особенностей конструкции, так и от качества используемых материалов.

Для определения массы постройки нужно воспользоваться проектом, разработанным специалистом в своей области. В плане должны быть указаны все данные: размеры конструктивных элементов, используемые материалы и прочее. При этом также следует учитывать предполагаемую снеговую нагрузку. Её величину можно узнать, открыв соответствующую справочную литературу для вашего региона. После выполняется расчёт массы всех элементов конструкции, а сумма этих значений делится на площадь основания фундамента. Таким образом вы получите величину удельного давления здания на землю.

Последствия морозного пучения грунта

Морозное пучение — это процесс расширения грунта с высоким содержанием влаги под воздействием низких температур. Удельное сопротивление грунта определяется в зависимости от его типа по таблице. Это значение должно быть больше удельной нагрузки дома. В противном случае придётся увеличивать размеры подошвы фундамента. Что касается глубины заложения фундамента, то она также определяется в зависимости от типа грунта.

В какой последовательности производится монтаж шведской плиты?

Соблюдение алгоритма сооружения шведской плиты влияет на прочностные свойства основы и энергосберегающие характеристики. Общий комплекс работ предусматривает:

Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания

1. Обустройство котлована.
2. Монтаж дренажных труб.
3. Прокладку коммуникаций.
4. Укладку утеплителя.
5. Армирование.
6. Сборку теплого пола.
7. Бетонирование.

Рассмотрим главные особенности этапов.

Размечаем участок

Указанная стадия работ предусматривает перенос проекта фундамента в условия местности

До начала разметки важно выполнить геодезические изыскания, направленные на определение характера почвы и глубины расположения водоносных слоев

В процессе разметки определяются:

• контуры фундаментной основы;
• пути подключения инженерных коммуникаций.

После разметки важно обеспечить защиту площадки от осадков путем обустройства ливневой канализации

Выполняем земляные работы

Земляные мероприятия включают следующие работы:

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод

1. Очистку стройплощадки от строительного мусора и растительности.
2. Извлечение плодородного слоя почвы на глубину 0,4-0,5 м.
3. Формирование уплотненной песчаной подушки толщиной слоя 30 см.
4. Извлечение грунта по периметру котлована для дренажных магистралей.
5. Засыпку глины на дно приямков, увлажнение и уплотнение глиняного слоя.

После окончания земляных работ приступайте к следующему этапу.

Обустраиваем систему дренажа

Последовательность действий:

1. Постелите геотекстиль.
2. Насыпьте щебенку.
3. Уплотните щебень.
4. Уложите трубы дренажа.
5. Засыпьте слой щебенки.

После укладки всех слоев застелите подсыпку геотекстильной тканью.

Прокладываем инженерные коммуникаций

При выполнении работ соблюдайте следующую последовательность:

Под плиту необходимо заранее заложить все необходимые коммуникации

1. Выполните монтаж коммуникаций.
2. Насыпьте слой песка.
3. Уплотните песчаную подсыпку.

После монтажа важно проверить правильность подключения инженерных сетей

Подбираем утеплитель и производим его укладку

Выбирая теплоизолятор, отдавайте предпочтение утеплителям с уменьшенной теплопроводностью.

Целесообразно использовать экструдированный пенополистирол, обладающий следующими достоинствами:

• стойкостью к развитию микроорганизмов;
• экологической чистотой;
• устойчивостью к влиянию влаги.

Укладываем арматурную сетку и монтируем обогреваемый пол

При выполнении армирования обратите внимание на следующие моменты:

• используйте вязальную проволоку для соединения арматуры;
• укладывайте арматурную сетку двумя ярусами;
• обеспечьте расстояние до теплоизолятора 30-40 мм.

Монтаж магистралей обогрева выполняйте с учетом планировки. Используйте пластиковые подставки для прокладки труб.

Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб

Рекомендации по укладке магистралей теплого пола

При укладке магистралей обогрева обратите внимание на следующие моменты:

• обеспечение расстояния 100 мм между магистралями обогрева;
• выполнение отступа от внешних стен 150-200 мм;
• правильность укладки труб согласно разработанной схеме.

После прокладки магистралей проверьте герметичность системы сжатым воздухом.

Монтируем опалубку

Монтаж шведской плиты требует сооружения опалубки по периметру фундамента. Для опалубки используются фанерные или дощатые щиты, укрепленные подпорками. Внутренняя поверхность опалубочной конструкции выстилается полистирольными листами. Они обеспечивают теплоизоляцию фундаментной основы с торцевой части.

Выполняем заливку бетонной массы

При бетонировании соблюдайте следующие требования:

• заливайте бетон 10-сантиметровым слоем;
• производите заливку с интервалом не более часа;
• применяйте вибратор или плиту для трамбовки бетона.

Шведская плита — схема устройства и специфика технологии

Утепленная плита представляет собой разновидность плитного фундамента, выполненного в виде сэндвича.

Устройство фундамента и прокладка коммуникаций выполняют в ходе одной технологической операции, что позволяет сократить сроки строительства

Многослойная конструкция включает следующие уровни:

• коммуникационный. В него входят электрические кабеля, водопроводные трубы и канализационная магистраль;
• утепляющий. Включает листовой пенополистирол в экструдированном виде, теплоизолирующий фундаментную основу;
• усиливающий. Выполнен из арматурной стали сечением 12-14 мм, предотвращающий растрескивание обогреваемого пола;
• обогревающий. Состоит из системы водопроводных магистралей, предназначенных для циркуляции теплоносителя;
• несущий. Представляет собой бетонную основу, защищающую магистрали обогрева и служащую базой для строительства здания.

Создание фундамента по шведской технологии предусматривает последовательность работ, согласно требованиям технологического процесса. Вся фундаментная основа на небольшую глубину погружена в почву относительно нулевой отметки. Благодаря указанной особенности исключается возможность морозного пучения грунта при повышенной влажности.

Возможные проблемы и способы их предотвращения

1. От правильного расчёта толщины фундамента зависит устойчивость и долговечность здания. Если плита будет чрезмерно массивной, то дом будет давать усадку. Недостаточно мощное основание может способствовать перекосу стен и появлению трещин. На сложных грунтах проектирование лучше доверить специалистам.
2. В межсезонье строительство на участках с высоким уровнем грунтовых вод может быть затруднено. В этом случае требуется провести комплекс мероприятий по осушению основания под утеплённую шведскую плиту. Для этого вокруг фундамента роют траншею, в которой обустраивают дренаж. В отдельных случаях укладка дренажных труб может понадобиться и под подошвой плиты.
3. Количество бетона, которое понадобится для заливки УШП, измеряется кубометрами. Растекающийся раствор оказывает сильное давление на опалубку, что может привести к её изгибам и повреждениям. Чтобы этого не произошло, по внешнему периметру ограждающего сооружения через каждые 0.5 м в землю вбивают деревянную опору и устанавливают распорные брусья.
4. Заполнение плиты стараются выполнить в один приём, поскольку нарушение монолитности структуры может вызвать появление трещин на границе отдельных порций бетона. Тем не менее, если нет возможности залить форму за один раз, то процесс разделяют на несколько этапов, располагая отдельные слои бетона горизонтально.
5. При обустройстве армирующего каркаса следят за тем, чтобы металлические стержни были покрыты слоем бетона толщиной не менее 3 см. В противном случае влага может проникать внутрь железобетонной конструкции, постепенно разрушая фундамент. По этой же причине не допускается монтаж армопояса на вертикальных стержнях, вбитых прямо в грунт.

Видео: как построить утеплённую шведскую плиту за 2 дня

При сооружении утеплённого фундамента следует проявить максимальную скрупулёзность и аккуратность — скандинавская технология не потерпит российского «на авось». Если вы привлечёте к проекту ещё несколько человек из числа своих родственников и друзей, то работу можно будет закончить за 2–4 дня в зависимости от сложности и трудоёмкости конструкции.

1. 5
2. 4
3. 3
4. 2
5. 1

(22 голоса, среднее: 4.3 из 5)

Изготовление ливневой канализации, дренажа и отмостки

При дожде с крыши по водосточной трубе будет стекать поток воды и его потребуется куда-то сливать. Для этого и делают ливневую канализацию, а иногда устанавливают дождеприемники – это устройства наподобие люков под водосточные трубы, куда будет стекать дождевая воды, а уходить она будет в колодец или канаву. Поверьте, этот вариант намного лучше, нежели лужи возле дома. На большом количестве участков из-за сырости требуется еще и обустройство дренажа, и про него подробнее описано в другой статье, но если кратко – требуется сразу отводить воду от дома, чтобы вокруг было сухо. Это тоже следует делать сразу, вместе с остальными работами с землей.

Сборка фундамента

По краям конструкция укрепляется брусьями, а поверх дренажа укладывается слой гидроизоляции из рубероида, например. Ее края должны выступать наружу на величину, равную толщине монолита. После этого согласно инструкции кладется несколько слоев теплоизолятора из плит пенопласта, в которых затем обустраиваются ребра жесткости.

Поверх утеплителя укладываются арматурные прутья толщиной 12 миллиметров, связываемые в перекрестьях отожженной мягкой проволокой.

Параметры усиления выбираются с тем расчетом, чтобы толщина бетонного слоя в этом месте была не менее 30 миллиметров. Непосредственно по сетке прокладываются трубы теплого пола, после чего их крепят к ней специальными хомутами. В местах, выделенных для установки ребер жесткости, трубки размещаются в прочных гильзах. Распределители системы «теплый пол» выводятся наружу, а затем надежно фиксируются на вертикально забитых металлических прутьях.

Затем система отопления заполняется теплоносителем и тестируется на герметичность под нормальным давлением. Непосредственно перед бетонированием нужно будет вывести наружу и заглушить трубные выводы инженерных систем, после чего в подготовленную ранее опалубку заливается жидкий бетон.

В процессе заливки раствор уплотняется с помощью вибратора, что позволяет избежать образования пустот, которые особо опасны в местах укладки арматуры. После этого поверхность монолитного основания выравнивается и надежно укрывается полиэтиленовой пленкой.

При сооружении фундамента по данной технологии (на основе УШП) важно соблюдать требования заводской инструкции по сборке. Лишь при выполнении этого условия удается получить надежное фундаментное основание, воспользовавшись которым впоследствии можно будет построить комфортное и вполне надежное жилище

Монтаж утепленной плиты

Возведение монолитного плитного основания требует выполнения всех расчетов с учетом геологических, климатических условий и массы домостроения.

Утепление плитного фундамента позволяет сэкономить значительные средства на обогреве помещения в процессе эксплуатации.

Подготовительные работы

Подготовка участка

На этапе создания проекту нужно учитывать, что участок под фундаментную плиту должен быть шире домостроения минимум на 1 м с каждой стороны.

Инструкция по выполнению подготовительных работ:

1. Очищают площадку, на которой ведется строительство от мусора, корневой системы деревьев и кустарников.
2. Делают разметку положения плиты согласно проекту.
3. Счищают и вывозят плодородный слой почвы. Степень заглубления плиты зависит от геологических и климатических условий. Чаще всего толщина плиты варьируется от 20 до 30 см, реже основание заглубляют на 50 см.
4. Роют котлован, вручную выравнивают его дно и боковые стенки.
5. По периметру устанавливают трубы для отвода дождевой и талой воды.
6. Расстилают геотекстиль полосами внахлест. Материал должен покрывать дно и заходить на стенки по всей высоте.
7. Вбивают деревянные колья или металлические прутья. Натягивают шнур строго по горизонтальному уровню. Он будет служить ориентиром для равномерной засыпки песка и щебня.
8. Насыпают песок, толщиной 20-30 см. Равномерно распределяют песок по всему участку, смачивают водой и хорошо уплотняют.
9. Расстилают геотекстиль.
10. Насыпают щебенку, равномерно распределяют по периметру, тщательно утрамбовывают.
11. Проводят все необходимые коммуникации. Выкапывают под них траншеи в щебне чуть шире, чем сечение труб. Укладывают трубопровод, сверху насыпают слой песка.
12. Песчаную поверхность разравнивают.

Утепление боковых стенок плиты

Утепление плиты

Пошаговая инструкция по утеплению плиты монолитного фундамента:

1. Монтируют съемную опалубку из досок, устанавливают подпорки, чтобы конструкция не развалилась под весом бетона.
2. Заливают слой бетона, толщиной 50 мм.
3. После полного застывания цементного раствора, на него укладывают листы пеноплекса впритык друг к другу и приклеивают. Клеевой состав наносят точками по периметру листа и по центру. Достаточно толщины слоя 10-20 см. Стыки ряда размещают в шахматном порядке, со смещением на 1/3. При укладке в два ряда места соединения не должны пересекаться.
4. Расстилают плотный полиэтилен полосами внахлест. Места соединения заклеивают скотчем.
5. Укладывают арматурный каркас, заливают опалубку бетоном.

После высыхания плиты опалубку разбирают, боковые стенки теплоизолируют тем же материалом, который использовали для укладки под плиту.

Утепленный цоколь способствует повышению теплосбережения внутри помещения.

Утепленная шведская плита

Утепленная шведская плита — основные преимущества и слабые стороны

Опыт эксплуатации в Швеции плитного фундамента подтверждает, что шведская теплая плита объединяет в себе инновационные технические решения, направленные на энергосбережение. УШП плита широко используется за рубежом и постепенно внедряется нашими строителями.

Характерной особенностью технологии шведской плиты является то, что шведскими производителями под эту технологию уже просчитаны всевозможные варианты устройства фундамента в зависимости от типа грунтов

Постоянно увеличивается количество сторонников новой фундаментной основы благодаря ее преимуществам:

• сокращенная продолжительность строительных мероприятий. Необходимые инженерные коммуникации укладываются одновременно с сооружением фундаментной основы;
• отсутствие неровностей на бетонной поверхности. Шлифование чернового пола на завершающем этапе строительства позволяет укладывать на бетон напольное покрытие;
• предотвращение деформации почвы под фундаментом при замерзании. Теплоизолированный фундамент минимизирует вероятность деформации грунта при отрицательной температуре;
• возможность строительства утепленного основания без применения специальной техники. Отсутствие необходимости использования грузоподъемных устройств снижает объем затрат;
• инновационная конструкция многослойного фундамента. Магистрали отопительного контура размещены в бетонной основе, что позволяет избежать дополнительных мероприятий по их прокладке;
• возможность использования УШП плиты для постройки домов на различных почвах. Цельный фундамент, при сооружении которого используется арматура, позволяет осуществлять строительство объектов на проблемных грунтах;
• равномерное повышение температуры бетонной основы при нагреве. Обеспечивается соблюдением технологии укладки отопительных магистралей;
• поддержание комфортной температуры. Благодаря повышенному коэффициенту полезного действия отопительной системы и процессам конвективного теплообмена легко поддерживать требуемый микроклимат;
• уменьшение влажности воздуха. Независимо от концентрации влаги в грунте исключается образование сырости, плесени и грибка внутри помещения.

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола

Шведская теплая плита под воздействием усилий от веса здания не растрескивается и надежно утепляет помещение. Одновременно с преимуществами, УШП плита имеет следующие недостатки:

• трудоемкость выполнения ремонтных мероприятий, связанная со сложностью доступа к забетонированным коммуникациям;
• недостаточно высокая долговечность шведской плиты, обусловленная ограниченной продолжительностью эксплуатации теплоизолятора;
• невозможность обустройства подвального помещения;
• необходимость квалифицированного выполнения теплотехнических расчетов, так как от характеристик и размера утеплителя зависит толщина шведской плиты;
• увеличенная сметная стоимость работ, связанная с выполнением специальных тепловых и прочностных расчетов;
• невозможность обустройства теплоизолированной фундаментной плиты в условиях наклонного рельефа.

Обзор материалов и инструментов

При создании шведской плиты своими руками понадобятся следующие ресурсы:

• среднефракционный песок,
• щебенка,
• геотекстиль,
• 10-сантиметровый экструзионный пенополистирол;
• трубы для дренажа,
• доски для опалубки,
• арматурные прутья и вязальная проволока для их объединения;
• трубопроводы для водяного теплого пола и инженерных коммуникаций;
• монтажные хомуты из нейлона.

Также нужно подготовить рабочие инструменты:

• лопаты – штыковые и совковые,
• нивелир,
• тачку,
• шуруповерт,
• болгарку,
• нож и ножовку,
• виброплиту,
• бетономешалку,
• глубинный вибратор,
• кельму.

Работы производятся в сезонной защитной одежде.

О стоимости

Некоторые ошибочно полагают, что использование технологии УШП выгоднее, нежели других вариантов. Сравнивая ее с монолитом, можно сказать, что польза проявляется в частичной замене бетона и арматуры на пенопласт. При этом экономия окажется практически незаметной. Речь идет о 1м3 бетона на 1м2 готового УШП. Конечная цена обычно зависит о сложности проекта. В случае с большими площадями, затраты на выполнение ленточного фундамента при аналогичном метраже окажутся меньшими. При этом не стоит забывать об увеличении расходов на возведение полов и обратную засыпку.

На формирование окончательной стоимости влияние оказывает ряд факторов. При этом необходимо всегда уточнять, какие в эту стоимость входят работы и используются материалы. Не стоит забывать и о возможных затратах, которые появятся при эксплуатации фундамента. Учитывая стремительных рост расценок на газ, электроэнергию, качественное утепление позволит в последующем существенно экономить на отоплении дома.

Особенность шведской технологии

Шведская плита (Schwedenplatte) – утепленная разновидность плитного фундамента на песчаной подушке. Ее верхняя поверхность – это теплый пол, обогревающий все здание. Это достигается за счет теплонесущих шлангов заложенных в армированный каркас вместе с другими инженерными коммуникациями. Дополняет эффект надежная теплоизоляция основания плиты. То есть вся энергия расходуется только для нагрева бетона.

Утепленная экструдированным пенополистиролом плита играет важную роль в сохранении тепла внутри зданий. В традиционных вариантах потеря тепла через пол может достигать до 20% от общего объема теплопотерь. Шведская же плита устроена именно таким образом, что сама по себе бережет тепло.

Основные варианты исполнения для различных построек:

• Для больших домов сложной планировки рекомендуется сплошная плита толщиной 150-180 мм, с контурными и перекрестными ребрами жесткости (шаг ребер – от 1,5 до 4 м).
• Для домов меньшего размера подойдет гладкая монолитная плита 250-300 мм толщиной.
• Для компактных построек (гаражи, бани) – решетчатая плита с размером ячейки порядка 1,5×1,5 м.

Как видно, Schwedenplatte позволяет совершенно легко выполнить фундамент как под простые, так и под сложные архитектурные формы.

Потенциальные проблемы и возможности их предотвращения

Грамотный расчет толщины монолитного фундамента УШП определяет долговечность и устойчивость строения. Массивный вариант вызовет усадку, слишком тонкий станет причиной возникновения трещин и перекоса стен. В случае со сложными грунтами лучше поручить проектирование профессионалам.

Если на участке наблюдается высокий уровень грунтовых вод, при строительстве в межсезонье понадобится тщательное осушение основания. Периметр будущего фундамента окружают траншеей, посредством которой обустраивается дренаж. Усложненные условия подразумевают прокладку дренажных труб и непосредственно под плиту.

При заливке бетона для устройства УШП нужно следить, чтобы растекающийся раствор не давил на опалубку, иначе она повредится, изогнется. Обязательная профилактическая мера – установка в землю по внешнему периметру деревянных опор с шагом в 50 см из распорных брусьев.

Плиту лучше заполнять за раз, в противном случае из-за несоблюдения монолитности структуры на границе разных порций бетона могут появиться трещины. Если габариты основания подразумевают разделение процесса на несколько приемов, каждый слой должен быть строго горизонтальным.

При создании армирующего каркаса нужно покрыть металлические стержни слоем раствора минимум 3 см, иначе влага может попасть в железобетонную конструкцию и вызвать преждевременное ее разрушение. Все этапы работы требуют аккуратности и скрупулезности – это залог успеха при строительстве скандинавского плитного основания.

Подготовка основания материка под конструкцию УШП утепленной шведской плиты.

При подготовке к данному этапу необходимо разметить участок и обозначить границы дома. От границ дома прибавить в каждую сторону дополнительно расстояние, которое потребуется под отмостку и дренажную систему отвода воды. Примерно около 2-х метров в каждую сторону.

По выставленным маякам начинает работать экскаватор

На данном этапе важно извлечь весь плодородный слой почвы. В нем содержится много органических элементов

Он со временем будет перегнивать, что даст усадку. Плюс ко всему плодородный слой является «домом» для различных насекомых, червей, грызунов и пр. В общем убираем его и выравниваем им участок если это требуется — нет вывозим или продаем.

Дойдя до слоя глины важно сформировать небольшой уклон от центра к периметру границ с уклоном около 1% (1 см на метр). При такой разуклонке воды будут стекать по материковому слою глины в дренажную систему

После работы экскаватора необходимо уплотнить дополнительно основание при помощи тяжелой виброплиты (не менее 200 кг) в 4-5 проходов.

УШП своими руками: технология

Рассмотрим далее пошаговую инструкцию устройства УШП фундамента своими руками. Все операции должны выполняться в соответствии с рекомендациями строителей. В УШП все продумано и любое отступление от существующей технологии приведет к дополнительным затратам. Устройство фундамента состоит из трех основных этапов: подготовка грунта и прокладка коммуникаций, армирование плиты, заливка бетона.

Подготовка основания, коммуникаций

Фото. Подготовка основания УШП, укладка утеплителя и коммуникаций

Для начала производится разметка котлована под фундамент на участке. Глубина котлована должна находиться в диапазоне 30 — 40 сантиметров. На основание укладывается геотектиль, далее производится отсыпка и выравнивание котлована песком. Для утепления фундамента используется ЭППС (экструдированный пенополистирол), который укладывается на утрамбованный грунт.

Перед укладкой ЭППС, грунт следует тщательно утрамбовать и пролить водой, чтобы прошла усадка. Под утепленной плитой следует заранее проложить и защитить от промерзания все необходимые коммуникации: утеплить канализационную трубу и водопроводную от скважины до дома. По окончании подготовительных земляных работ, можно переходить к следующему этапу – армирование шведской плиты и устройство опалубки.

Армирование фундаментной плиты

Фото. Армирование фундаментной плиты по шведской технологи

При вязке арматуры следите, чтобы расстояние между прутьями было меньше десяти сантиметров. Арматура защищает фундамент от растрескивания при нагрузках на изгиб, которые возможны при подвижках грунта. Если используется металлическая арматура, то прутки можно сваривать или вязать проволокой. Но сегодня все больше застройщиков отдают свое предпочтение стеклопластиковой арматуре.

В отличие от металлических прутков, стеклопластиковая арматура исключает повышенную передачу тепла, так как металл в фундаменте является «мостиком холода». Кроме того, арматура из стеклопластика имеет схожий коэффициент теплового расширения с бетоном, не подвержена разложению. По своей прочности пруток из стеклопластика превосходит металл при равном значении диаметра.

Монтаж опалубки шведской плиты

Фото. Устройство УШП фундамента своими руками

Основные элементы опалубки утепленной шведской плиты – это сборные щиты из досок или OSB. При заливке бетонной смеси на опалубку будет оказываться мощное давление, поэтому щиты должны быть крепкими, а по периметру их следует дополнительно укрепить подпорками. Шляпки гвоздей и саморезов в опалубке должны быть снаружи, чтобы разборка конструкции была максимально быстрой и простой.

Изнутри, на опалубку можно уложить гидроизоляцию Техноэласт Бо или обычный рубероид. Материал защитит бетон от просачивания сквозь щели в опалубке, и будет служить затем гидроизоляцией фундамента дома. На видео в конце этой статьи вы можете посмотреть всю технологию заливки УШП своими руками: от подготовки основания, монтажа опалубки, коммуникаций и арматуры, до заливки УШП.

Заливка УШП бетонным раствором

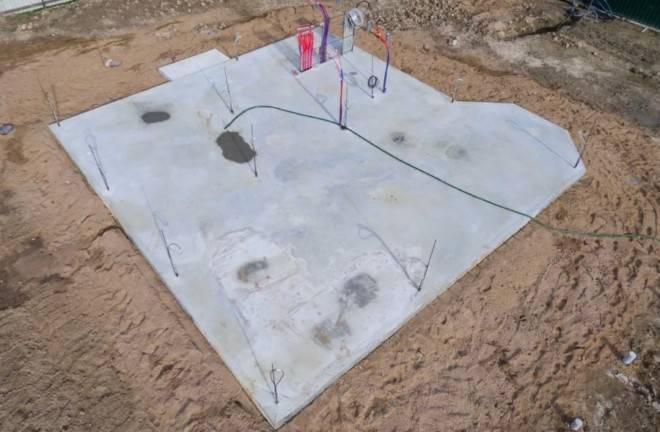

. Заливка УШП своими руками

Заливка фундамента – это завершающий этап при самостоятельном устройстве УШП. Для фундамента следует использовать заводскую бетонную смесь. При заливке бетона следует следить, чтобы не оставалось пустот в конструкции. Уплотнить бетон при заливке можно методом вибрирования с помощью специальных устройств, или подручными инструментами для штыкования и трамбования бетона в опалубке.

От качественного уплотнения бетона, будет зависеть прочность шведской плиты. После заливки УШП следует в течение двух недель следить за тем, чтобы бетон был всегда увлажненный – поливайте его из ведер или шланга. Помните, что при быстром высыхании бетона, он потрескается. А через две недели можно будет приступать к возведению стен, за это время бетон наберет около 70 процентов своей прочности.

Плюсы и минусы шведской схемы

УШП — не панацея, имеет отрицательные стороны. Достоинства:

• Доступность: в сравнении с традиционным плитным, ленточным фундаментами
• Универсальность: можно возводить на слабых, пучинистых, обводненных грунтах
• Эффективная теплоизоляция: отсутствие мостиков холода, температурных швов
• Простота конструкции.
• Возведение без строительной техники.
• Высокий уровень отделки поверхности.
• Не требуется установка дополнительной отопительной системы, подвод коммуникаций.

Вязка арматуры

Минусы:

• Трудность возведения на участках с перепадом высоты более 25-30 см
• Необходимость точных расчетов
• Постоянный контроль строительства
• Невозможность постройки дома с подвалом, цокольным этажом

Полезные советы

Плитный фундамент рассчитывается с учетом веса стеновых и кровельных материалов, необходимо учесть всю оказываемую нагрузку. Проектирование лучше доверить специализированным организациям. Массивный бетонный слой вызовет усадку, слишком тонкий не выдержит сезонных подвижек почвы.

Когда периметр здания сложной геометрии, увеличивается риск протечек

Боковые плиты теплоизолятора важно укладывать так, чтобы были плотные стыки

При прокладке коммуникаций желательно проложить дублирующие схемы электропитания, водоснабжения и водоотведения на случай выхода из строя основных.

После установки греющего контура опрессовкой до 3 атмосфер проверяют герметичность труб

Важно сразу устранить течь

После прокладки дренажной системы котлован должен быть сухим. Если застаивается вода, дренаж необходимо усилить, возможно, потребуется еще один контур под плитой.

При заливке бетона важно следить за целостностью опалубки. Стенки усиливают распорными брусьями, устанавливают их через каждые 0,5 м

Бетон лучше разливать сразу по всей площади, чтобы избежать структурных трещин на границе монолита и раствора.

Для отделки цоколя подойдет любой материал, чаще выбирают декоративный искусственный камень. Соблюдая технологию возведения УШП, создают прочные монолитные плиты для будущих зданий.

Конструкция

УШП относится к мелкозаглубленным плитным фундаментам, что означает отсутствие глубокого котлована. Обычно требуется углубление порядка 40-50 см, то есть надо снять верхний слой плодородной почвы, чтобы исключить рост растений, вызывающий разрушение основания. Углубление выкапывается примерно на метр с каждой стороны больше, чем полагается по чертежам постройки. Периметр углубления оборудуется дополнительной канавкой, в которую укладывается дренажная труба для отвода воды из подготовительных слоев. Для такого материала, как шведская плита технология укладки имеет свои особенности.

Правильное устройство УШП предполагает такие действия, как подготовка, которая состоит из слоев щебня и песка, уложенных поочередно и уплотненных проливанием водой. Затем укладывается слой гидроизоляции, засыпается еще одним слоем щебня и начинается сооружение опалубки.

Параллельно с этим раскладывается утеплитель для УШП, таким образом, чтобы он плотно покрывал всю площадь и стены опалубки. Параллельно производится армирование УШП и монтаж коммуникаций и теплого пола. По окончании этих работ производится заливка опалубки бетоном, который должен быть выдержан до состояния первичной кристаллизации не менее 2 недель.

К сведению: следует отметить, что плита имеет ребра жесткости для усиления под несущими стенами.
