В чем разница однополюсного от двухполюсного автомата

Автоматы серии ВА

Отечественные автоматы выпускаются серий АЕ и ВА. Первый тип является устаревшим, и его применяют редко. У него низкая прочность корпуса, отсутствие соединения с DIN-рейкой. Для бытового применения лучше подходят изделия серии ВА, рассчитанные на токи до 63 А, характеристики B, C, D и отключающую способность 4,5 кА.

Отечественный трехполюсной выключатель автоматический ВА вполне отвечает современным требованиям, имея при этом цену значительно ниже импортных моделей.

Если верить многочисленным отзывам, импортные модели при столь высоких ценах должны быть идеальными. Но они дают осечки, хотя и реже отечественных моделей.

Принцип действия

По принципу работы двухполюсный автоматический выключатель не особенно сильно отключается от однополюсных или трехполюсных вариантов прибора. При экстренной ситуации размыкатель моментально отключает подачу электрического тока, вырубая подключенное к нему устройство и предохраняя его от повреждения.

Таким образом, двухполюсный автомат является важнейшим элементом защиты сети от сверхтоков. Если нет уверенности в постоянной фазе или требуется запитать сложное оборудование с большим энергопотреблением, не раздумывая нужно ставить двухполюсный автоматический выключатель, иначе затраты на ремонт могут быть большими. А также не стоит забывать, что прибор не защищает приборы, подключенные в данную сеть, а лишь спасает саму сеть от сверхтоков, возникающих при коротком замыкании. И любые подключения автоматов лучше доверять профессиональному электрику.

Читать также: Как проверить строительный уровень в домашних условиях

Здравствуйте! Делаю проводку на даче и встал вопрос выбора вводного устройства для её защиты. Скажите, чем отличается двухполюсный автомат от однополюсного, и можно ли его заменить парой однополюсных приборов?

Общая концепция

Изначально автоматические выключатели применялись не для защиты оборудования, а для регулирования напряжения. Это вызывалось необходимостью компенсации влияния молний, прочих природных факторов (включая птиц). Картину дополняли скачки напряжения, вызванные переключением, включением и выключением оборудования (мощных потребителей). Уместно напомнить, что объем производства энергии в начале XX века выглядел смехотворным. К примеру, первая в России плавучая электростанции выдавала 35 кВт мощности. Любой обогреватель мог её недогрузить или перегрузить при изменении режима работы. Для блокировки нежелательных эффектов применялись автоматические выключатели (circuit-breakers).

Об этой роли автоматов мало говорится в зарубежной литературе и умалчивается в отечественной. Несколькими подзаголовками ниже приведены типичные сентенции, которыми пытаются обосновать применение двухполюсных автоматов. Идея автоматической защиты пришла в голову инженерам после развития первых аварий. Не вся промышленная оснастка работала исправно, фото здания с защитной аппаратурой после взрыва масляного автомата приведено примером по тексту.

Типичный образчик однополюсного автомата конца XIX века видим в патенте US693416 A, выданном 18 февраля 1902 года. Это электромагнитный переключатель, при резком повышении тока в обмотке выдёргивающий якорь с контактами на себя, обрывая питание. Уже в давнее время знали об опасности дуги, для её гашения применён раздвоенный контакт ножевого типа. При втягивании якоря распрямляется механическая передача из двух плеч и защёлкивается пружиной. Возврат в работу производится вручную оператором. Принцип действия основан на накоплении энергии магнитного поля катушкой, потому линии напряжённости исчезают постепенно, промежутка времени как раз хватает для срабатывания выключателя.

Регулятивные функции двухполюсного автомата видим на примере патента US725799 A, где ряд электромагнитных переключателей подстраивают напряжение динамо-машины. Высоковольтные прерыватели цепи для защиты от токов короткого замыкания сегодня выглядят как в патенте US844353 A Франка Хартмана 1907 года.

Истинные изобретатели двухполюсного автомата (US797048 A) утверждали, что их изделие представляет механическое соединение одиночных выключателей. Оные приводятся в действие единым электромагнитным механизмом, либо вручную. Гарри Дэвис и Артур Рейндерс либо не хотели открывать тайну, либо не представляли, зачем нужен двухполюсный автомат. Обоснование выглядит так: штука с пользой применяется для уменьшения труда оператора и подвижных частей оборудования в целом.

Авторы считают, что двухполюсным автоматом удобно отключать трёхпроводные цепи, распространённые в то время (Европа, Россия, США). В Германии ток поставлялся по трём проводам. Двухполюсные автоматы долго могли служить, двухфазные системы поставки энергии существовали до конца первой половины XX века. Число линий удалось постепенно снизить повышением напряжения.

Дополнительной отраслью применения двухполюсных автоматов считают пускозащитные устройства асинхронных двигателей. В однофазной сети (ныне 230 В) пусковая и рабочая обмотки включаются одновременно, по мере разгона вала первая выводится из действия для снижения отдачи реактивной мощности. В патенте US1665223 A представлен ручной образчик подобного устройства. Франк Роллер пишет, что оператор способен одновременно замкнуть оба полюса, после разгона вала – пусковую обмотку выключить. На апрель 1928 года считалось важным изобретением.

Итог: двухполюсные автоматы преимущественно применяются в промышленности как защитные, регулирующие или технологические устройства. Для бытовой техники подобные изыски охраняют работу двухфазных устройств, встречающихся в быту (преимущественно духовки и кухонные плиты).

Конструкция

В конструкцию автоматического выключателя (АВ) входят следующие элементы:

  • механизм управления. Состоит из рычагов (кнопок) и предназначен для ручного включения и выключения автомата;
  • расцепители;
  • элементы коммутации (подвижные и неподвижные контакты);
  • дугогасительная камера. Необходима для гашения дуги, возникающей при разрыве контактов под током.;
  • корпус. Стандартизированная пластмассовая коробка. Спереди имеется рычаг включения прибора, а сзади — защелки для установки на DIN — рейку в щите. Сверху и снизу имеются клеммы для проводов.

Рис. 1. Конструкция автоматического выключателя Важными элементами АВ являются расцепители, с помощью которых происходит разрыв электроцепи в аварийных случаях. При этом в автомате имеются два типа расцепителей:

  1. Тепловой.
  2. Электромагнитный.

Первый тип расцепителя предназначен для реагирования на перегрузку электроцепи. Его основа – биметаллическая пластина, которая перемещается при нагревании ее протекающими по ней больших токов. В случае превышения номинального тока на заданную величину (от 13 до 45%) пластина, изгибаясь, воздействует на подвижные контакты и отключает цепь. Это устройство срабатывает с некоторой задержкой, которая требуется для предотвращения срабатывания АВ при кратковременных возрастаниях тока. Такие импульсы возникают, например, при пуске двигателя.

Для предотвращения воздействия на элементы электроцепи скачкообразных токов КЗ используется расцепитель с катушкой индуктивности и сердечником. Под действием тока КЗ сердечник входит внутрь катушки, а связанный с ним рычаг размыкает подвижный контакт и разрывает электроцепь. При этом время отключения э/м расцепителя должно быть минимальным. В современных автоматах это время не превышает 0,02 с.

Исполнение автоматических выключателей

В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные.

В чём проявляется разница между этими тремя видами автоматов? Попытаемся разобраться.

Однополюсный прибор, в общем-то, не вызывает особых вопросов. Если внедрить выключатель однофазную схему, то устройство будет работать как обычный рубильник, только в режиме автоматической реакции – то есть без вмешательства пользователя разорвёт цепь на случай нарушения заданных рабочих условий.

Краткая характеристика двухполюсника

Аналогичное устройство, но исполненное в виде двухполюсного автоматического выключателя, несколько отличается по функциональности.

Схемотехника двухполюсного прибора выполнена с учётом контроля и сравнения условий работы двух независимых токовых линий.

Двухполюсные автоматы применяются, как правило, для внедрения в проекты построения электрических сетей, когда требуется контроль и сравнение условий работы двух участков единой электрической сети. По сути, двухполюсная конфигурация прибора представляет собой тандем пары однополюсных устройств.

Однако схема защиты и блокировки двухполюсника работает по принципу сравнения параметров каждого устройства в отдельности, в режиме реального времени. Если на любом из двух контрольных участков параметры выходят за границы установок, моментально разрываются обе линии.

Этот важный момент показывает: замена двухполюсного автомата парой обычных однополюсных приборов невозможна в принципе. На случай перегрузки одной из цепей (или КЗ), сработает только один автомат.

Но учитывая, что электрическая сеть единая, электричество продолжит поступать через второй прибор, питающий другой участок. Подобная ситуация приводит к тяжёлым последствиям.

Между тем, существуют два подвида двухполюсных приборов:

  • с защитой одного полюса и обычной коммутацией нейтрали;
  • с защитой обоих полюсов и одновременной их коммутацией.

Первые обычно используются в качестве вводных автоматов, благодаря которым коммутируется фазный и нулевой проводники. При этом такая схема включения предусматривает использование дополнительной линии PE – заземляющего провода.

Вторые находят применение в схемах одной сети, где питаются два участка, действующие в условиях разных токовых нагрузок.

Особенности устройства трёхполюсника

Главное предназначение трехполюсного автоматического выключателя – использование в схемах трёхфазных сетей. Конструктивные особенности этого вида приборов заключаются в наличии защитных функций на каждом отдельном полюсе.

Срабатывание защиты на любом из полюсов приводит к размыканию всех полюсов.

Несмотря на конкретное назначение автоматов такого типа, их вполне допустимо использовать на однофазных или двухфазных линиях.

Конструктивно трехполюсный автомат содержит следующие элементы:

  • механизм управления;
  • систему контактов;
  • модуль гашения электрической дуги;
  • расцепляющее устройство.

Свободные контакты обычно монтируются внутри крышки прибора. Контактная система связывается с траверсой главных контактов кинематическим способом.

Функциональные узлы прибора смонтированы внутри корпуса. Крышка и корпус автомата выполняются из материалов, не пропускающих электрический ток (пластмасса, текстолит и т.п.).

Механизм защиты трёхполюсников обеспечивает моментное отключение, как в режиме «авто», так и в случае ручного действия. При этом, если имеет место перегрузка в электрической схеме, моментное отключение происходит независимо от силы воздействия на рукоятку управления.

То есть, даже если пользователь будет удерживать рукоятку в состоянии включения, автомат в режиме перегрузки всё равно разомкнёт все полюсы.

Существует модификации трёхполюсников, где добавлен ещё один полюс под нулевой проводник. По сути, речь идёт о четырёхполюсном исполнении с точки зрения конструктивных деталей.

Функционально автомат на четыре полюса напоминает двухполюсную систему. Задача устройства та же самая, только по отношению к трёхфазной сети.

Обобщённые технические характеристики автоматов

Информация о основных параметрах автоматических выключателей указана на его корпусе. Чтобы разобраться в буквенно-цифровых обозначениях, необходимо уметь “читать” маркировку устройств.

Широко распространёнными в быту и промышленности отмечаются приборы, соответствующие следующим основным техническим характеристикам, в зависимости от их конструктивного исполнения:

Приборы выбирают по определенным критериям, среди которых напряжение, величина номинального тока, температурные показатели.

Подробнее о выборе автоматических выключателей читайте в статьях:

Минусы двухполюсных автоматических выключателей

Любое устройство имеет слабые стороны, и многополюсные устройства защиты сети – не исключение. Хотя отрицательных свойств у двухполюсников мало, все же перечислим их:

При одновременном замыкании двух линий происходит пробой кабеля электрическим током.

  • Тепловой расцепитель изредка выходит из строя, в результате чего отключается питание сети, даже когда она находится в нормальном состоянии.
  • В результате аварии может произойти поломка АВ по одной из линий, из-за чего включить питание будет невозможно даже после устранения неполадок.
  • Многополюсные устройства обладают более высокой чувствительностью к механическим повреждениям в сравнении с одинарными выключателями.

Несмотря на перечисленные недостатки, защитные устройства, обеспечивающие контроль над двумя линиями, распространены и пользуются большой популярностью. Именно они позволяют обезопасить общую сеть при возникновении неполадок в линии, к которой подключены мощные бытовые приборы.

По какому принципу работает однополюсный автомат

Автоматические выключатели, как коммутационные аппараты, выполняют функции в проведении допустимого электрического тока и отключении питания, если номинал превышается, чем предохраняет электросеть от перегрузки.

В задачу однополюсного аппарата входит защита цепи в одном проводе. Работа аппарата сконцентрирована на 2 распределительных устройствах – тепловом и электромагнитном. Когда повышенная нагрузка действует долго, отключение цепи происходит первым механизмом. Если возникает короткое замыкание второй распределитель сразу прекращает подачу питания.

Тепловую защиту выполняет пластина из композиционного материала по следующему принципу:

  1. Поступает ток, превышающий допустимый уровень.
  2. Биметалл нагревается.
  3. Изгибается.
  4. Толкает рычаг.
  5. Отключает прибор.
  6. Пластина остывает.

Когда состояние биметалла приходит в норму, он возвращается в свое исходное состояние и аппарат можно вновь подключать. В состав электромагнитного устройства входит катушка, в середину которой поместили сердечник.

Здесь просматривается такая картина:

  1. Возникает ток с коротким замыканием.
  2. Поступает на обмотку.
  3. Силой, созданной электромагнитным полем, перемещается сердечник.
  4. Отключает устройство.

В ходе взаимодействий физических процессов происходит размыкание силовых контактов, которые обесточивают проводник.

Большой силой тока создается электрическая дуга, её направляют в камеру с параллельными металлическими пластинами для дробления и полного распада. Автомат можно выключать простым поворотом ручки. Применяют такие выключатели в обычных квартирах, если к дому подведены всего 2 провода. В сарае, небольшом частном доме размыкают цепь однополюсные автоматы. В многоквартирных домах стоят заземляющие проводники, значит подойдет только двухполюсник.

Разница между двухполюсным и однополюсным автоматом

Разница однополюсного и двухполюсного выключателя заключается в том, что в первом ведется наблюдение за техническими параметрами нескольких линий. Соответственно, отличие двух и трехполюсного в том, что в первом ведется наблюдение за двумя, а во втором — за тремя линиями. В момент превышения напряжения в одной аппарат защищает каждую линию. Второй же аппарат защищает лишь одну электролинию. При этом заменить двухполюсный автомат на несколько однополюсных нельзя из-за рычага выключения. Блокировка создана так, что при неполадке будут отключены обе линии. Кроме того, ток не испарится. Он проникнет в исправно работающий аппарат и может случиться возгорание.

Разница между двухполюсным и однополюсным автоматом

Достоинства и недостатки

Достоинства заключаются в надежной защите, возможности контроля мощности, легкости монтажа с обслуживанием. Главным преимуществом является обесточивание нескольких проводников вне зависимости от происшествия аварии в каком-то из них. Благодаря этому полностью убирается напряжение.

Вам это будет интересно Монтаж электросчетчика

Недостатки многополюсного защитного прибора заключаются в возможности кабельного пробоя электрическим током во время единовременного замыкания нескольких электросетей.

Обратите внимание! Также они заключаются в отключении питания электропроводки во время поломки теплового расцепителя, невозможности включения питания после аварийной поломки линии и чувствительности к механическим повреждениям

Технические характеристики

Технические характеристики двухполюсных автоматов различаются в зависимости от цены и производителя. Номинальное напряжение равно 240 ватт, номинальный ток равен от 6 до 63 ампер, число полюсов равно от 1 до 4, время-токовая характеристика имеет обозначение В, С и D.

Технические характеристики электрооборудования

Установка и схемы подключения

Двухполюсный автомат ставится по плану электрификации. Корпус до монтажа проверяется на наличие повреждений с деформациями. Работа ручки отключения должна быть качественной. При установке учитывается соединение медного проводника с помощью наконечника, соединение кабеля из алюминия при помощи концевой детали. Также учитывается верхняя группа стационарных автоматических выключателей, проводниковая заделка изоляционными трубками и защитной лентой, расстояние узлов и расположение дополнительного короба.

Автомат ставится на часть дин-рейки. Защелочная скоба вынимается при помощи плоской отвертки и ставится на рейку с крепежом. При монтаже применяется обычная схема. До счетчика ставится вводный выключатель, после него монтируется аппарат двухполюсного типа, а сверху подключается ноль с фазой. Снизу отводятся жилы к цепи. Чтобы объединить несколько устройств вместе, используются проводные медные перемычки. Окончание зачищается при помощи острого предмета и обжимается при помощи кримпера.

Обратите внимание! Во время установки аппарата работа должна производиться двумя специалистами в защитных резиновых перчатках после получения разрешения из жилищно-коммунального хозяйства. Подключение же должно производиться на щиток без повреждений в месте крепления

Монтаж автоматических выключателей

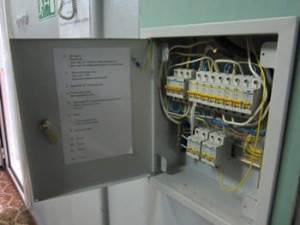

Подключение автоматических выключателей в распределительном шкафу выполняется в определенной последовательности. Сверху заводится кабель, подключенный к внешнему источнику тока, а через выводные отверстия, расположенные внизу, проводка разводится по своим объектам, в соответствии с электрической схемой.

В начале монтажа подключается вводный автомат. При наличии в схеме нескольких линий, изолированных между собой, они разделяются от вводного автоматического выключателя. Его мощность должна быть не меньше общей мощности автоматов, подключенных к раздельным линиям. С этой целью выбираются двух- или четырехполюсные устройства группы D, устойчивые к включению электроинструмента и другого мощного оборудования.

Наибольшее распространение получили , подходящие для любых схем электроснабжения квартир и частных домов. Модульные автоматы устанавливаются на DIN-рейку и соединяются проводниками с пропускной способностью по току, превышающей рабочий ток выключателя. Более удобное подключение нескольких автоматов в одном ряду можно выполнить с помощью специальной соединительной шины. От нее отрезается кусок необходимой длины и закрепляется в клеммах. Такое подключение возможно за счет расстояния между контактами шины, соответствующего стандартной ширине модульных автоматов. Установка выключателя производится на фазу, а нейтральный проводник подводится от вводного устройства напрямую к приборам.

  • Однополюсный выключатель используется при монтаже розеток и систем освещения.
  • Двухполюсный автомат подходит для приборов повышенной мощности, таких как электроплита или бойлер. В случае перегрузок он гарантированно разрывает цепь. Схема подключения таких выключателей практически ничем не отличается от однополюсных моделей. Для более эффективного использования их рекомендуется подключать к отдельной линии.
  • Трехполюсный автоматический выключатель следует устанавливать только в тех случаях, когда планируется использование электроприборов, работающих при напряжении 380 В. Для того чтобы исключить , подключение нагрузки осуществляется по схеме «треугольник». Такое подключение не требует нейтрального проводника, а потребитель подключается к собственному выключателю.
  • Четырехполюсный автоматический выключатель чаще всего используется в качестве вводного. Основным условием подключения считается равномерное распределение нагрузки на всех фазах. При подключении оборудования по схеме «звезда» или трех отдельных однофазных проводов, по нейтральному проводнику будут уходить излишки тока.

При равномерном распределении всех нагрузок, нейтральный провод начинает выполнять защитную функцию в случае непредвиденных перекосов мощностей. Для обеспечения нормального подключения следует использовать только качественные материалы. Все соединения должны надежно закрепляться в клеммах. Если подключается сразу несколько кабелей, их контакты необходимо тщательно зачистить и залудить.

Порядок действий во время подключения можно рассмотреть на примере двухполюсного автоматического выключателя, устанавливаемого в щитке. В первую очередь отключается электроэнергия, чтобы полностью обесточить сеть. Отсутствие электричества проверяется с помощью индикаторной отвертки или мультиметра. Затем автомат нужно установить на DIN-рейку и защелкнуть фиксатором. Отсутствие крепежной рейки может создать определенные неудобства. После этого зачищаются жилы входящих и выходящих проводов на расстояние 8-10 мм.

В два зажима, расположенных сверху, подключаются вводные провода — . В нижних зажимах фиксируются аналогичные исходящие проводники, распределяемые к розеткам, выключателям и электроприборам. Все провода качественно зажимаются в клеммах с помощью винтов. Места соединений необходимо проверить вручную. Для этого проводники нужно аккуратно пошевелить из стороны в сторону. В случае некачественного соединения жила будет шататься в клемме и даже может выскочить из нее. В этом случае винт клеммы нужно подтянуть.

По окончании монтажа в сеть подается напряжение и выполняется проверка работоспособности автоматического выключателя.

Переходим к подключению автоматического выключателя

Если на вашем питающем проводе имеется напряжение, перед поведением работ его необходимо отключить. После чего убедиться в отсутствии на подключаемом проводе с помощью указателя напряжения. Для подключения мы используем провод ВВГнгП 3*2,5 трехжильный, сечением 2,5 мм.

Подготавливаем подходящие провода к подключению. Наш провод имеет двойную изоляцию, общую наружную и разноцветную внутреннюю. Определимся с цветами подключения:

  • синий провод — всегда ноль
  • желтый с зеленой полосой — земля
  • оставшийся цвет, в нашем случае черный, будет фазой

Фаза и ноль подключаются на клеммы автомата, земля отдельно на проходную клемму. Снимаем первый слой изоляции, отмеряем нужную длину, откусываем лишнее. Снимаем второй слой изоляции с фазного и нулевого провода, примерно 1 сантиметр.

Раскручиваем контактные винты и вставляем провода в контакты автомата. Слева подключим фазный провод, а справа нулевой. Отходящие провода должны быть подключены так же. После подключения обязательно повторно проверьте. Внимательно нужно проследить за тем, чтобы в зажимной контакт случайно не попала изоляция провода, так как из-за этого медная жила будет иметь плохой прижим к контакту автомата, от чего провод будет греться, контакт подгорать, а итогом станет выход автомата из строя.

Вставили провода, затянули с помощью отвертки винты, теперь необходимо убедиться в надежной фиксации провода в контактном зажиме. Проверяем каждый провод в отдельности, немного качаем его влево, вправо, тянем вверх из контакта, если провод остался неподвижен, контакт хороший.

В нашем случае используется трехжильный провод, помимо фазы и нуля присутствует жила заземления. Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт. Внутри он соединен металлической шиной, для того чтобы провод без разрыва проходил к конечному месту назначения, как правило это розетки.

Если под рукой нет проходного контакта, можно просто скрутить приходящую и отходящую жилу между собой обычной скруткой, но в этом случае ее нужно обязательно хорошо протянуть плоскогубцами. Пример изображен на картинке.

Проходной контакт устанавливается также легко как и автомат, он защелкивается на рейку легким движением руки. Отмеряем необходимое количество провода заземления, откусываем лишнее, снимаем изоляцию (1 сантиметр) и подключаем провод в контакт.

Незабываем убедиться в хорошей фиксации провода в контактном зажиме.

Подходящие провода подключены.

В случае срабатывания автомата напряжение остается только на верхних контактах, это полностью безопасно и предусмотрено схемой подключения автоматического выключателя. Нижние контакты в этом случае будут находится в полном разрыве от электрического тока.

Подключаем отходящие провода. К слову, отходить эти провода могут куда угодно на свет, розетку или непосредственно на оборудование, например, на электрический водонагреватель или электро плиту.

Снимаем наружную изоляцию, отмеряем необходимое для подключения количество провода.

Снимаем изоляцию с медных жил и подключаем провода к автомату.

Подготавливаем провод заземления. Отмеряем нужное количество, зачищаем, подключаем. Проверяем надежность фиксации в контакте.

Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение. В данный момент автомат находится в отключенном положении вниз (отключено), можем смело подавать на него напряжение и включать, для этого переводим рычаг в положение вверх (включено).

Подключив автоматический выключатель своими руками мы сэкономили:

  • вызов специалиста электрика — 200 рублей
  • установка и подключение двухполюсного автоматического выключателя — 300 рублей
  • установка DIN рейки — 100 рублей
  • установка и подключение проходного контакта заземления 150 рублей

ИТОГО: 750 рублей

*Стоимость услуг электромонтажа приведена из таблицы расценок

Выбор АВ

Выбор АВ производится по Uн и Iн. Во-первых, автомат должен обеспечивать нормальную работу при рабочем Uc.

Необходимый Iн выбирается 2 путями:

  • по потребляемой мощности;
  • по сечению проводки.

В первом случае оценивается суммарная мощность (P) электроприборов и затем определяется допустимый максимальный ток через автомат:

Imax = P/Uc, где Uc – напряжение сети.

При определении этого тока необходимо также учитывать возможное падение сетевого напряжения, а также некоторый запас, связанный с изменением режима работы потребителей.

В зависимости от Imax подбирается АВ с близким Iн автомата. При этом округление величины Imax производится в большую сторону значений Iн.

Во втором случае при выборе АВ пользуются приведенными в ПУЭ таблицами допустимых токов (в А) для сечений проводов в проложенной электропроводке. В таблице для примера приведены некоторые данные для медных проводов.

Видео – Автоматические выключатели – полюсность и схемы подключения

Таблица:

СечениеЭлектропроводкаВ трубеВ трубеВ трубеВ трубе
кв. ммОткрытая2 одножильных провода3 одножильных проводаДвухжильный проводТрехжильный провод
0,7515
11716151514
22624222319
2,53027252523
54642393731
108070605050

Зная сечение проводов в электропроводке по таблице можно определить допустимый ток (Iдоп). По этому току подбирается АВ. При этом, величина Iдоп округляется в меньшую сторону номинального тока автомата.

Выводы и полезное видео по теме

Что такое автоматы и чем они различаются, можно узнать из следующего видеоролика:

О критериях выбора защитных устройств:

Надёжность работы устройств автоматической блокировки часто определяет не бренд, а правильный подбор с учётом рабочей нагрузки. Также значимое влияние на действие приборов оказывает точный расчёт сечения проводников, питающих нагрузку от автомата и расчёт сечения кабеля ввода.

Когда все нюансы монтажа учтены, даже китайские приборы, которые в несколько раз дешевле брендовых, работают достаточно долгий период времени без особых нареканий.

Поделитесь с читателями вашим опытом подключения двухполюсных и трехполюсных выключателей. Пожалуйста, оставляйте , задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Заключение

Автоматический выключатель трехполюсный является важной частью домашней электрической системы

Выбирая дорогие модели, следует принимать во внимание, что все остальное оборудование должно быть того же уровня: проводка, выключатели и розетки, распределительные коробки, осветительные приборы

Основные характеристики автоматов всегда есть на корпусе с лицевой стороны. Они подбираются с учетом сечения провода и величины подключаемой нагрузки.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

На зажимы первого полюса подключаем соединительные провода от испытательного устройства РЕТОМ-21 и включаем наш «объединенный» автомат.

Прогружать автомат будем 4-кратным током от номинального, т.е. током 64 (А). Напомню Вам, что согласно , тепловой расцепитель при этом токе должен сработать за время примерно от 1,7 до 18 (сек.).

Произошел щелчок и прогружаемый полюс фактически отключился. Это видно, как по току в цепи (ток равен нулю), так и по данным секундомера РЕТОМ-21. Кстати, измеренное время срабатывания теплового расцепителя составило 3,31 (сек.), что соответствует время-токовой характеристики.

Также состояние контакта прогружаемого полюса можно проверить с помощью мультиметра. Как видите, контакт автомата разомкнут.

Но самое интересное то, что при этом его рычажок управления остался включенным, тем самым не отключив соседний полюс! Ему элементарно не хватило механической силы.

Таким образом получается, что прогружаемый полюс отключился, а соседний — остался замкнутым (включенным).

Да все просто. Помните, я показывал, что у двухполюсных и трехполюсных модульных автоматов имеется механическая связь в виде вилочек-толкателей между механизмами их расцепления. При срабатывании одного из расцепителей, эти вилочки приводят к срабатыванию и соседние полюсы.

А в нашем случае, при самостоятельном объединении двух однополюсных автоматов, этих вилочек-толкателей нет, поэтому возвратной пружине одного рычажка элементарно не хватает механической силы, чтобы отключить соседний рычажок.

Даже если у Вас где-то в запасе и имеются подобные вилочки-толкатели, то Вы все равно не сможете соединить автоматы, т.к. в корпусах однополюсных автоматов не предусмотрены отверстия для них (по крайней мере у IEK и Шнайдер Электрик их точно нет).

Эксперимент №2. Соединяем три однополюсных автомата

Берем три однополюсных автоматических выключателя ВА47-29.

Устанавливаем автоматы на DIN-рейку, для надежности стягиваем их между собой ограничителями для DIN-рейки и объединяем все три рычажка.

Аналогичным образом, проводим поочередно прогрузку всех полюсов. Более подробнее об этом смотрите в видео, которое размещено в конце статьи.

Вот например, при прогрузке среднего полюса он отключился за время 3,14 (сек.).

Механических сил его рычажка не хватило, чтобы отключить соседние полюса. Вот состояние контакта прогружаемого полюса.

А вот состояние контактов соседних полюсов.

Объединять однополюсные автоматические выключатели в двухполюсные и трехполюсные запрещено. При возникновении короткого замыкания или перегруза в одном из полюсов, отключится только этот самый полюс автомата, а соседние останутся замкнутыми. И какой тогда смысл в таком соединении автоматов?

Представьте элементарную ситуацию. Ваш электродвигатель подключен через такой вот «объединенный» автомат напрямую без и защиты от обрыва фаз. Предположим, что в питающем кабеле произошло короткое замыкание фазы на землю. При этом автомат, установленный в этой фазе отключится, а соседние останутся в работе.

К чему же это приведет? Двигатель перейдет в двухфазный режим работы и в итоге может выйти из строя, в зависимости, конечно же, от нагрузки на его валу. От подобных ситуаций даже специально устанавливают устройства для контроля фаз, например .

Это только лишь один пример. На самом деле примеров можно привести множество, и с помощью таких вот «объединений» автоматов могут возникнуть ситуации с более серьезными и печальными последствиями.

Полную версию экспериментов смотрите в моем видео:

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
