Вентиляция канализации в частном доме: схемы, особенности монтажа

Особенности видов канализации

Вентиляция канализации состоит из особенных деталей.

  1. Воздушного клапана – его действие направлено на пропуск воздуха в стояк и блокировку любых поступающих газов из него внутрь дома. Частные небольшие дома редко обустроены септиком, потому порой используют аэрационные клапаны, устанавливаемые вверху стояка. Подобный вариант предусматривает установку вентиляционной трубы на септик. К сожалению, клапаны не способны заменить сифоны, ведь направлены только на дополнение.
  2. Фановой трубы – представляющий канал вентиляции, который соединяется с канализационным стояком и выводится на крышу. Труба способна не только избавить помещение от неприятного запаха, но и уравнять атмосферное давление, удалить вредные газы. Запахи могут проявиться только, если пересохнут сифоны.
  3. Гидрозатвора – является обязательным атрибутом, который вмонтирован в канализационную систему. Его наличие обеспечивает качественный вывод неприятных запахов.

Гидрозатвор является обязательным атрибутом, который вмонтирован в канализационную систему

  • неизолированная система;
  • утеплённая.

В первом случае, тип канализационной системы равняется всего 110 миллиметрам, в то время как изолированная достигает 160 миллиметров. Высота обоих вариантов одинакова – 500 миллиметров. Регионы с суровым климатом, преимущественно, пользуются утеплённой системой, внутри её есть специальный незамерзающий конденсат.

Канализация не нуждается в специальном дефлекторе, повышающем вытяжные способности, однако из-за выходящего наружу тёплого воздуха, существует очень маленький риск образования конденсата, который закроет вентиляционные выходы. Вентиляция канализационного стояка – необходимая мера для комфортного проживания и предотвращения негативных моментов.

В канализациях частных домов очень часто находятся скопления различных вредных газов, образующихся по ходу разложения органики. При каждом использовании унитаза меняется канализационное давление. Водяной затвор не сможет спасти человека от проникновения газов, влияющих на здоровье человека. В частных домах данная проблема решается домашней вентиляционной системой.

Использование вакуумных клапанов

Альтернативой фановой канализации может стать установка вакуумных клапанов, однако, профессионалы рекомендуют выбирать этот вариант только в том случае, если монтаж фановой трубы технически невозможен или экономически нецелесообразен.

Вентиляционный клапан

Принцип действия

Створка клапана соединена с пружиной, имеющей небольшое сопротивление, а герметичное уплотнение исключает пропуск воздуха, если устройство находится в закрытом состоянии. Если в системе после клапана возникает разрежение (часто его причиной является спуск воды под напором – слив унитаза или дренирование воды из стиральной машины при помощи насоса), клапан автоматически открывается и пропускает воздух из помещения дома в канализационную систему, восстанавливая баланс. При достижении равновесия давлений до и после вакуумного клапана, створка вновь герметично закрывается. Через закрытый вакуумный клапан неприятные запахи не могут попасть в помещение, а в момент открытия створки их проникновению препятствует направленные в противоположную сторону поток воздуха.

При установке оборудования подобного типа следует помнить о некоторых нюансах эксплуатации таких систем.

  • Наличие клапанов не может исключить проникновение запахов из канализационной системы в дом, если пересохли сифоны.
  • Вакуумные клапаны обычно монтируют на стояках, однако, если такой способ монтажа затруднен по какой-либо причине, можно установить их на любом из горизонтальных участков системы канализации.

Монтаж фановой трубы

В частных домах возможно возникновение такой неприятности, как пересыхание гидрозатворов. Оно происходит, когда сантехникой длительное время не пользуются. Если вентиляция канализации устроена с помощью вакуумного клапана, при отсутствии гидрозатворов неприятные запахи их септика проникнут в помещение. Но этого не случится, если есть фановая труба. Это одно из важнейших преимуществ данной схемы вентиляции канализации частного дома. Если в системе присутствует фановая труба, такая канализация называется вентилируемой. Если трубы нет, но имеются вакуумные клапаны или простые заглушки – система невентилируемая.

Из чего сделать фановую трубу? Лучшим материалом для фановой трубы будет тот, из которого смонтирован стояк и внешний трубопровод. Чаще всего это пластиковые трубы сечением 110 мм. В этом случае легко обеспечить герметизацию соединений

Пластиковые трубы выгодны и своим легким весом, что немаловажно при монтаже вертикальных конструкций

Для устройства фановой трубы подойдут трубы и из других материалов: пропиленовые, металлические, керамические

При выборе важно ориентироваться на два правила:

  • сечение вентиляционного выхода должно быть меньше или равно сечению стояка;
  • при значительном расстоянии между стояками разумно установить две и более фановых труб.

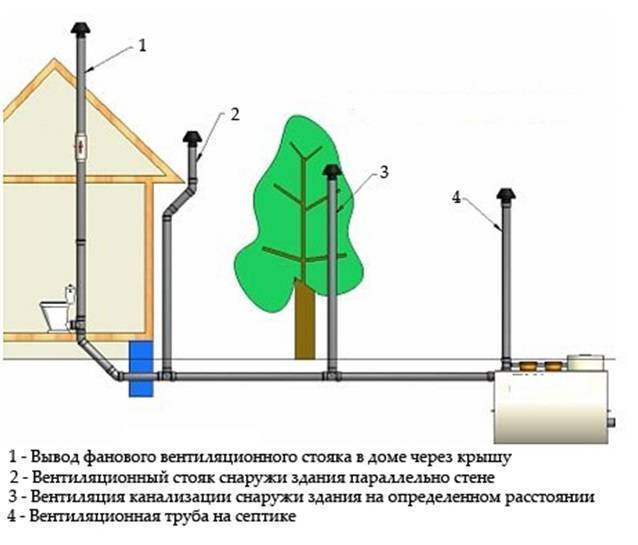

Вентиляционные схемы

Когда вентиляция канализации планируется при проектировании дома, ее, чаще всего, делают внутридомовой. При этом стояк выводят на крышу в виде фановой трубы. Она как бы является его естественным продолжением. Диаметр обеих труб должен совпадать (если стояк 110 мм, то и фановая труба – 110 мм). Вентиляционный канал продумывают с таким расчетом, чтобы фановая труба располагалась в отдалении от окон (не менее 4-х метров) с целью своевременного естественного устранения неприятных запахов.

Возвышение фановой трубы над кровлей зависит от типа крыши и варьируется от 0,2 до 3 метров. Ее высота регламентируется сводом правил СП 30.13330.2012. Например, для плоской крыши загородного дома требуется не менее 300 мм возвышения, а для скатной – около 500 мм. Сверху вентиляция оборудуется дефлектором, выполняющим роль защиты канализации от проникновения осадков и для усиления воздушной тяги. В целом дефлектор повышает эффективность вентиляционной системы в доме.

Специалисты не рекомендуют соединять вентиляционный стояк с трубами дымохода или общедомовой вытяжной системы. Зато он может объединить в себе подходы от нескольких стояков канализации. При боковом выведении фановой трубы (в стену) ее не помещают под свес крыши, так как существует большая опасность в зимнее время срыва вывода массивом снега или льда. Рекомендуется также спрятать отверстие выхода за декоративной розеткой.

6 Прочие правила применения

Высота вытяжной трубы над крышей должна составлять 1 метр или более. Когда несколько систем соединяются в одну, диаметры труб должны быть одинаковыми по всей протяжённости. Не нужно стыковать изделия разной размерности, так как это затруднит транспортировку воздушных потоков. Для обеспечения пожарной безопасности между дымоходом и вентсистемой должно оставаться расстояние не менее 2 м.

В совмещённых и раздельных санузлах допускается применение гофрированных труб. Длина воздуховода в этих помещениях невелика, поэтому сопротивление, оказываемое волнами движущемуся воздуху, не создаёт значительных помех. В других помещениях волнистая поверхность гофрированных труб будет выступать негативным фактором.

Рекомендуется пригласить специалистов, чтобы они не только спроектировали вентиляцию, но и закупили трубы и оборудование, а также произвели монтаж.

Вентиляция на основе вытяжной трубы

Фановая труба внутри помещения с выводом через перекрытия

Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Советы по монтажу

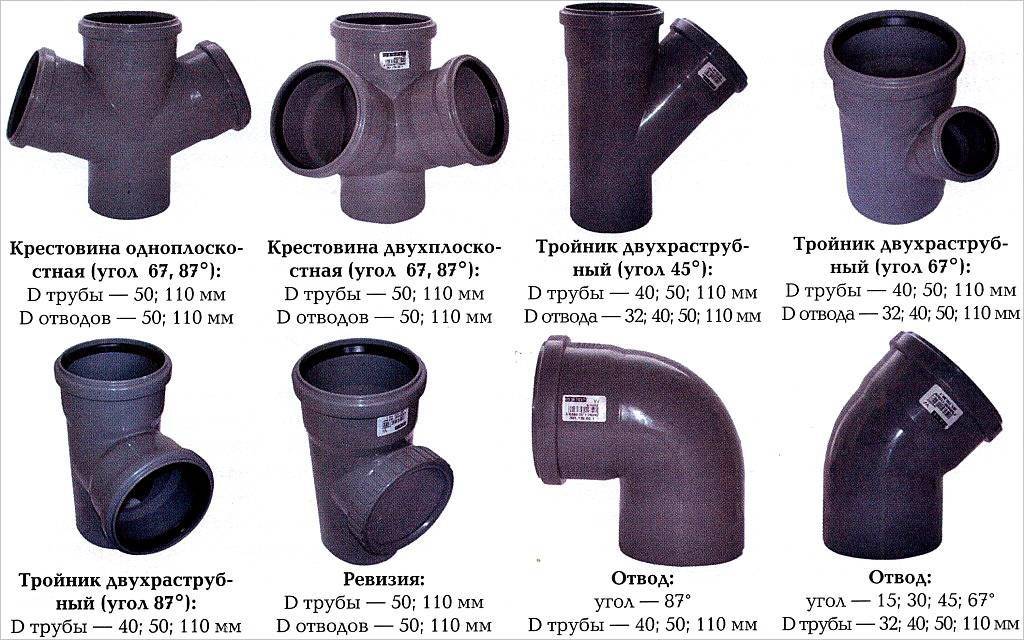

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

  • Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
  • При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
  • При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
  • Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
  • При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
  • Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
  • Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

5 Плюсы и минусы труб

Кроме дешевизны и простоты монтажа, у трубной продукции есть и другие достоинства, благодаря которым стоит рассматривать её как материал для сборки вентсистемы. Вот почему многие владельцы частных домов выбирают пластиковые (полипропиленовые, поливинилхлоридные и пр.) трубы:

  1. 1. Внутренние стенки не препятствуют свободному перемещению воздушных потоков.
  2. 2. Изделия не подвержены коррозии, порче от плесени и грибка, а также им не страшны изменения температурно-влажностного режима.
  3. 3. При определённой сноровке можно смонтировать довольно сложную вентсистему с несколькими разветвлениями.
  4. 4. Есть возможность стыковать детали, используя однотипные элементы.
  5. 5. Конструкция получается лёгкой и прочной.
  6. 6. Полипропилен, полиуретан и поливинилхлорид не уступают по своим характеристикам современным сплавам, при этом они лишены их недостатков.
  7. 7. Прочность трубной продукции достаточно высока, что позволяет прокладывать детали скрытым способом.

Что касается себестоимости, она в 3—4 раза меньше, чем при использовании пластиковых элементов, изготовленных специально для сборки вентсистемы. У канализационных труб есть и недостатки:

  • группа материалов, из которых изготавливается продукция, имеет высокую хрупкость, поэтому при ударе или сильном нажатии могут появиться трещины;
  • температура плавления не превышает 70 градусов, что делает невозможным применение канализационных элементов в помещениях, где воздух прогревается выше этой отметки.

Фановые трубы

Кроме того, они же решат и проблему пересыхания гидрозатворов. Если вода из сифона исчезнет, то теплый канализационный воздух вместе с соответствующими ароматами пойдет вверх по вентиляционной трубе, выходя затем на улицу, а не через сливное отверстие сантехнических изделий в помещение.

Осуществление монтажа

материал, из которого изготовлена фановая труба, может быть тем же, что применялся и для канализационной системы

Вообще, оптимальным в данном случае является пластик — он обладает малым весом, а это является важным фактором при установке вертикальных элементов;
обратите внимание на диаметр вывода вентиляции — он должен быть не меньше, чем у самого большого стояка в доме;
если стояки расположены далеко друг от друга, то желательно установить между ними не одну фановую трубу, а несколько, соединив их со стояками в одну систему;
проводить работы желательно еще на этапе возведения здания. Во-первых, это удобнее, во-вторых, так у вас получится выстроить вентиляционную схему максимально эффективным образом;
если прокладывать вентиляцию, как было сказано в предыдущем пункте, во время возведения дома, то для нее можно обустроить канал и люки

Если же жилище уже построено, то проложить систему лучше через стену, а не через перекрытия, поскольку вмешательство в их целостность может уменьшить прочностные показатели здания;
при разработке схемы следует расположить внешние части фановых труб таким образом, чтобы расстояние от них до окон и балконных дверей было не менее четырех метров. Иначе весь эффект нивелируется, поскольку ароматы, выходящие из вентиляции, будут беспрепятственно проникать обратно в дом через оконные и дверные проемы;
когда выводите вентиляционную трубу на крышу, учтите конструкцию последней, и от этого отталкивайтесь в расчете высоты вывода. Чем более плоской является кровля, тем менее высокой может быть труба на ней. В целом же, разброс показателей может варьироваться от 30 сантиметров до трех метров;
если на ту же крышу выходят трубы, обеспечивающие вентиляцию помещений в доме, то они должны быть ниже канализационной. Иначе через них, как и в случае с оконными и дверными проемами, запахи из фановых устройств будут попадать в жилище;
некоторые устанавливают на трубу дефлектор — так вот, делать этого не стоит. На качество работы канализационной вентиляции он никак не повлияет, зато может стать причиной образования конденсата, который будет замерзать в лед во время зимнего периода.

Нестандартные варианты

Первый вариант — вывод трубы по внешней стене — у многих вызывает опасения по поводу того, как это будет выглядеть. На самом деле, никто не определит в этом устройстве какое-либо отношение к канализации, если вы сами не напишете это на трубе яркой краской.

Внешне фановый вывод будет напоминать обычный водосток. Разница лишь в том, что верхний его конец будет идти не от уровня кровли, а подниматься над ней. При установке не забывайте учитывать местоположение оконных и дверных проемов. Как уже говорилось выше, через них канализационные запахи могут проникнуть в помещение, и все труды пойдут насмарку. Поэтому соблюдайте необходимое расстояние между проемами и вентиляционным выходом.

Также необходимо правильно подобрать диаметр трубы. Оптимальным считается показатель 110 миллиметров.

Монтаж устройства на забор производится точно так же, как и на стену. Отличие лишь в том, что тянуть вентиляцию от дома придется на большее расстояние. И не забывайте про соседей: если вы осчастливите их постоянным канализационным ароматом, они вряд ли скажут вам спасибо. Так что разместите вентиляцию так, чтобы она никому не доставляла неудобств.

Что касается проведения трубы к септику, то здесь тоже нет особых сложностей. Кроме того, можно не заморачиваться с расчетом оптимального местоположения вывода. Ведь септик изначально устанавливается в соответствии с санитарными нормами. Например, расстояние от него до дома по стандарту должно составлять от 5 до 20 метров (конкретный показатель зависит от каждого индивидуального случая).

Принцип обустройства

Прежде чем приступать к работе, следует ознакомиться с некоторыми правилами, чтобы вентиляция стояка функционировала должным образом. Вот некоторые из них:

  • вентиляционная труба выводится на крышу и в зависимости от типа крыши возвышается на 0,5–2 м;
  • она устанавливается в 4 м от окон или балкона, если потребуется своевременное естественное устранение запаха;
  • диаметр трубы нужно выбрать такой же, как у труб канализации;
  • ни в коем случае не нужно соединять вентиляцию канализации с общей вентиляционной системой дома;
  • дефлектор на верхушку фановой трубы лучше не устанавливать, так как в зимний период, под воздействием температур, он будет замерзать, препятствуя проходить свежему воздуху.

Как установить унитаз на плитку своими руками: пошаговая инструкция

Устройство канализационной вентиляции

  1. При помощи фановой трубы.
  2. С установкой вакуумных аэраторов.

Как считают специалисты, отказ от использования фановой трубы в пользу аэрационных клапанов может сыграть злую шутку с владельцами дома.

Часто одних клапанов недостаточно, и может так получиться, что деньги потрачены, а неприятные запахи и посторонние шумы все равно будут тревожить жильцов.

Монтаж системы начинается с установки вентиляции канализационного стояка. Для этой цели применяются классические пластиковые серые трубы диаметром 110 миллиметров.

На крупных объектах, таких как многоэтажные дома, часто используются чугунные аналоги. Трубы соединяются друг с другом при помощи резиновых уплотнителей. А к поверхности стены дома трубную систему крепят металлическими фиксаторами типа хомутов.

Выведенная наружу труба вентиляции должна быть выше самой высокой точки крыши на 30-70 сантиметров. Чем больше угол ската крыши, тем на большую высоту нужно монтировать фановую трубу.

Также во избежание попадания неприятных запахов обратно в дом, по строительным нормативам, необходимо выдержать расстояние от выходного отверстия до окон и дверей в 3.5-4 метра.

Будет очень обидно, если рядом с выходом фановой трубы окажется печная, которая в определенную погоду из-за обратной тяги будет втягивать сточные испарения. Так же неправильно совмещать вытяжки из различных систем, например, механическую вентиляцию и канализационную.

Выбор труб

Для обустройства канализации используются пластиковые канализационные трубы, сечение которых должно быть таким, чтобы можно было подключить их к сточной системе.

Они просты в монтаже, имеют небольшой вес, а также комплектуются специальными уплотнительными элементами типа резиновых прокладок. Из достоинств также можно назвать разнообразие поворотных соединительных фитингов.

Диаметр трубного стояка при этом должен быть таким же, как и у главной магистральной трубы, обычно это 110 миллиметров.

Внутренняя вентиляция

Вариант размещения фановой трубы вентиляции в доме

Обычно канализационная вытяжка устанавливается в системы коммуникаций еще на стадии проектирования здания. И самым грамотным решением этого вопроса будет монтаж вентиляционных каналов внутри помещения.

Фановая вытяжная труба должна монтироваться через кровлю и выводиться на крышу через чердачное помещение. План действий здесь такой:

  1. Канализационный воздуховод заканчивается у крыши чердака.
  2. В кровле делается отверстие, через которое устанавливают трубу-концевик.
  3. Наконечник соединяется с трубой канализации и обрабатывается герметиком.

Конечная труба не доставит хлопот при монтаже, если использовать эластичный полимерный переходник. Он прочный и долговечный.

Благодаря конусовидной форме можно подогнать его диаметр специально под выходную трубу, достаточно срезать лишний кусок материала на заранее отмеченном уровне.

Выходящая из крыши вентиляция выводится в подготовленное отверстие в кровле. Нижняя часть эластичного переходника промазывается герметиком по окружности примыкания к кровельному покрытию, затем при помощи металлического кольца и саморезов прикрепляется к крыше.

Чтобы усилить интенсивность тяги, на выходное отверстие трубы-наконечника устанавливают дефлектор. Это устройство усиливает тягу за счет создания зоны разреженного воздуха.

Здесь срабатывает закон Бернулли, согласно которому уменьшение сечения потока воздуха понижает давление в системе и ускоряет сам поток на отдельных участках.

При строительстве частных домов пользуются популярностью статичные модели дефлекторов, чуть реже используются вращающиеся. Это простое по конструкции устройство увеличивает тягу более чем на 20%.

Внешняя вентиляция

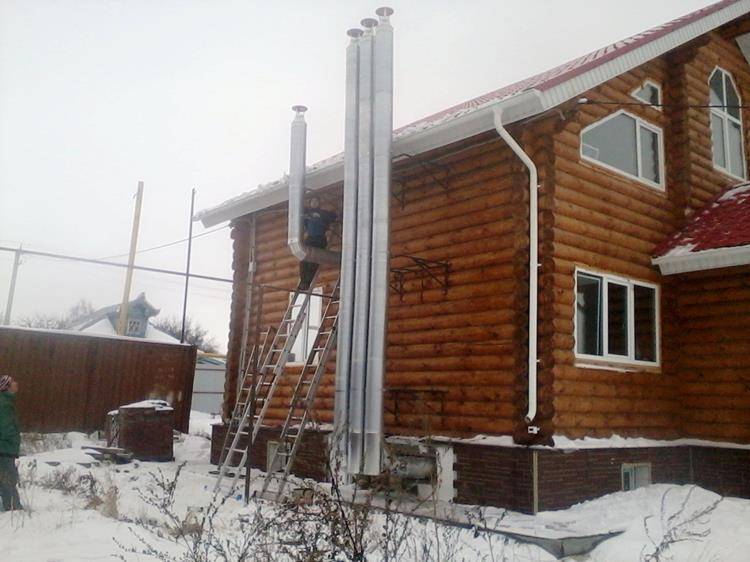

Вентиляционные трубы снаружи дома

Но предположим, что дом уже построен, перекрытия облицованы финишной отделкой, и портить ее нельзя. В этом случае смонтировать внутреннюю вентиляцию не представляется возможным.

И тогда на помощь приходит вытяжка для канализации, установленная снаружи дома.

В этом случае канализационная вытяжка крепится к внешней стене дома. Со стороны это будет выглядеть, словно водосточная труба. Единственное отличие – верхняя точка ее будет намного выше.

Также вытяжку можно установить на сам септик, и это будет идеальным вариантом для частного дома. Так как септик располагается на некотором расстоянии от жилища, то и запахов в доме быть не должно.

Еще вариант – обустроить вентилирование магистральной трубы на пути от сантехнических узлов до септика. Главное, чтобы эта вентиляция не мешала неприятными запахами вам и вашим соседям.

В частном доме

Сбои в работе канализации возникают из-за неграмотного проектирования.

Во многих случаях, прокладка трубопровода осуществляется без соблюдения соответствующих стандартов и материалов.

Частное строительство ведется без согласования канализационных магистралей и приемке готовой конструкции.

Частное строительство требует тщательной проработки деталей, грамотного проектирования, правильного выбора труб и других элементов.

Выделяют следующие особенности, которые необходимо учитывать при составлении схемы канализации:

  • конечная точка вентиляции стояка должна располагаться выше уровня крыши на 30 сантиметров. Установку планируют на расстоянии 4 метров от окон или дверей;
  • монтаж фановой трубы. Необходимое условие для стояков диаметром 50 миллиметров или домов с двумя и более этажами;
  • устройство для сбора стоков оснащается воздухообменной трубой в обязательном порядке.

Основные элементы – стояк с вентиляцией и сифоны сантехнических устройств.

При подключении нескольких приборов к одной горизонтальной ветке рекомендовано устанавливать дополнительные воздухообменники.

Фановая труба монтируется непосредственно на стояк выше узлов подключения устройств.

Необходимость установки дополнительных элементов, таких как вакуумный клапан, способный регулировать давление внутри труб, определяет домовладелец после консультаций со строителями.

Монтаж сифонов – необходимое условие работы каждого сантехнического прибора. Затвор не дает неприятным запахам проникнуть через гофру или патрубки.

Без гидрозатворов система вентиляции не будет функционировать эффективно.

Монтаж внутренней канализации

Правила монтажа внутренней канализационной разводки не зависят от вида септика и выполняются всегда по одной и той же технологии. До начала монтажных работ необходимо начертить эскиз с указанием всех сантехнических приборов и размеров помещений.

Схема канализации в частном доме

Если сантехнические приборы установлены на двух и более этажах, их стараются располагать друг над другом – это облегчает работу канализационной системы и уменьшает количество коммуникаций. По эскизу рассчитывают необходимое количество труб и фитингов.

Для работы необходимы инструменты:

  • ножовка по пластику или металлу;
  • мелкозернистый напильник;
  • уровень и рулетка;
  • хомуты для крепления труб к стене.

При монтаже трубы стараются подбирать таким образом, чтобы получить минимальное количество соединений. При необходимости резки труб используют ножовку или электролобзик с мелкими зубьями. Отпиливают нужный отрезок строго перпендикулярно оси трубы, острым ножом срезают заусенцы, а с внешней стороны снимают фаску в 15° с помощью мелкозернистого напильника.

Соединение труб

Соединение труб выполняют с помощью уплотнительного кольца или на герметик. Монтаж с уплотнительным кольцом более простой и занимает меньше времени. Для соединения труб отрезают участки нужной длины, как описано выше, смазывают силиконовой смазкой (в случае, если трубы туго входят) или жидким мылом для облегчения скольжения и заводят гладкий конец трубы в раструб до риски. После этого трубу вынимают в обратном направлении на 9-11 мм. Это позволяет кольцу плотно герметизировать стык, а также обеспечивает зазор для теплового расширения.

Шаг 1. Монтаж внутренней канализации начинают с установки стояков. Их выполняют из труб диаметром 110 мм, установленных строго вертикально. Место установки стояков определяется проектом, чаще всего их располагают в ванной или туалете. Трубы устанавливают по уровню и крепят к стене хомутами. При соединении прямых участков труб следят за тем, чтобы раструбы были направлены вверх. В нужных местах устанавливают тройники или отводы.

Установка стояка

Шаг 2. На каждом отвороте или разветвлении, в местах наиболее вероятного образования заторов, канализационные стояки оснащают ревизией. Если трубы прокладывают скрыто в стене, в месте установки ревизии обязательно делают смотровой лючок.

Канализационные ревизии

Шаг 3. Каждый стояк оснащают фановой трубой того же диаметра, выведенной через перекрытия на улицу. Она (труба) необходима для отвода газов и уменьшения шума в трубах, ее нельзя совмещать с дымоходом или системой вентиляции!

Вывод фановой трубы на крышу

Шаг 4. К стоякам через установленные тройники и отводы монтируют горизонтальные участки канализации. Их длина не должна превышать 10 м, при этом необходимо обеспечить уклон 2 см на 1 пог. м для труб Ø110 мм и 3 см на 1 пог. м для труб Ø50 мм. При необходимости поворота на 90 градусов используют два отвода на 45 или три отвода на 30 градусов – это обеспечит плавный переход и снизит вероятность засоров.

Горизонтальные участки канализации

Шаг 5. Горизонтальные участки в местах соединений также оснащают ревизией – тройником с крышкой. Ответвление тройника устанавливают строго вверх, чтобы через него не сочилась вода.

Ревизия на разветвлении канализационных труб

Шаг 6. Подключение к сантехническим приборам выполняют с использованием сифона – он предотвращает попадание газов из канализации внутрь помещения. Кроме того, в нижней части сифона скапливается мусор, песок и другие загрязнения, которые могут привести к засору труб. Они достаточно просто удаляются при ревизии с помощью съемной крышки.

Слив с сифоном

Диаметр труб для подключения точек должен соответствовать диаметру их выходного отверстия. Переход между трубами выполняют с помощью переходной муфты либо, при объединении труб от нескольких приборов, посредством тройников с разным диаметром ответвлений.

Шаг 7. Унитаз подключают к горизонтальной трубе Ø110 мм с помощью отводов или гибкой муфты (в зависимости от его конструкции и типа выпуска). Гидрозатвор в этом случае обеспечивается конструкцией унитаза.

Схема подключения унитаза

Шаг 8. Стояки, а в одноэтажных домах — горизонтальные трубы, подключают к наружной канализации. Делать это лучше с помощью соединения трех отводов на 30 градусов – так будет обеспечен плавный слив воды.

Соединение внутренней и наружной канализации
