Вытяжной вентилятор с обратным клапаном: как сделать своими руками, установка бытового элемента на кухню

Цены и популярные модели

Вентиляционные устройства с минимальным набором функций стоят сравнительно недорого. Самую простую модель можно приобрести за пятьсот – восемьсот рублей. Но наиболее эффективными считаются модели в ценовой категории две – четыре тысячи рублей.

Таблица 1. Средняя стоимость приточных клапанов в стену

Изображение/МодельСредняя цена, рубОбъем поступающего воздуха, куб.метр в часДиаметр, ммДополнительные характеристики
КИВ 125160036-60133Противомоскитная решетка
Аэрэко42005-40100-125Шумоподавление
КПВ-125245054125Теплошумоизоляция
СВК В-7525001,5-31142Теплошумоизоляция

приточный клапан КИВ 125

Клапан приточный EHA2, 5-35 м3/ч, белый, EAR201

Cтеновой воздушный клапан КПВ-125 — 500мм

приточный клапан СВК В-75

Жалюзи на решетку

Клапан нередко присутствует на решетке, которая закрывает собой вентиляционную шахту или выход непосредственно на улицу. По внешнему виду этот элемент имеет большое сходство с оконными жалюзями. По принципу действия он похож на одностворчатый вариант, так как функционирует в соответствии с принципом гравитации.

Здесь используется несколько створок, потому что в открытом виде конструкция получается довольно компактной. Это актуально в отношении элементов, которые располагаются снаружи. По своим размерам решётки рассчитаны на вентиляционные короба стандартных размеров. Имеются в виду конструкции, которые подходят для выведения воздуха через отверстия в стене. Жалюзи отличаются большим удобством использования. Створки хорошо выводят отработанный воздух наружу. Клапан для контроля обратной тяги можно ставить на отверстия естественной вентиляции либо зафиксировать на решетке целиком.

В продаже можно обнаружить модели с клапаном, выполненные в различных конструкциях. Но в случае отрицательных температур могут возникнуть значительные проблемы с использованием вариантов с мембраной. Соответственно, затвор типа жалюзи лучше всего подходит для уличной решётки.

Виды устройств по конструкции

Обратные клапанные устройства выпускаются в прямоугольном и круглом исполнении, что позволяет подобрать подходящую модель к каждому типу воздушного короба. По конструкции клапаны делят на четыре группы:

  • Одностворчатое клапанное устройство (т.н. «Лепесток») имеет одну-единственную запирающую створку. Ось, на которой сидит створка, проходит смещено от центра воздуховодного канала. Поэтому нижняя часть заслона тяжелее, чем верхняя. Прямой поток воздуха поднимает легкую пластиковую заслонку, а в его отсутствии сила тяжести возвращает заслон на место. Недостаток системы – установка возможна только в горизонтальных участках воздухопровода.
  • Многостворчатые устройства (тип «Решетка») устроены сходно, но имеют не один запирающий элемент, а несколько. Они выполнены в виде створок жалюзи, прикрывающих вентиляционную решетку с одной стороны. Как правило, решетки ставят на выходе вентиляционного колодца из дома.
  • Двухстворчатые клапаны (тип «Бабочка») имеют пару створок, закрепленных на одной и той же оси. Внешне створки напоминают крылья бабочки, отсюда и название. В закрытое положение створки возвращает пружина, закрепленная между лепестками затвора. «Бабочки» отлично подходя для вентиляционных систем, оснащенных вытяжными вентиляторами. А вот силы естественного воздушного потока может не хватить на то, чтобы сдвинуть створку.

    Подбирая для вентиляции клапан-бабочку, убедитесь, что мощность пружины не избыточна, а лепестки оснащены демпферной прокладкой. В противном случае клапан будет стучать при закрывании, что способно раздражающе действовать на нервы.

  • Клапаны на основе гибкой мембраны наиболее просты по устройству. У них в роли заслонки выступает тонкая полимерная пленка. Прямой воздушный поток отклоняет ее в сторону. А обратный поток (даже самый слабый) плотно прижимает легкий пластик к корпусу, перекрывая просвет короба. Основное достоинство – простота и дешевизна. Главный недостаток конструкции – низкая долговечность.

Дорогие модели клапанов снабжены регулировочными механизмами, позволяющими настроить чувствительность устройства. На более дешевых разновидностях такие возможности отсутствуют.

Самостоятельное изготовление клапана

Изготовить простейшую антивозвратную конструкцию для вентиляции можно и самостоятельно. Но т. к. стоимость клапанов, изготовленных промышленным способом, невысока, сооружать его самому оправдано только в случае, когда короб воздуховода, отводные каналы или вентиляционное отверстие имеют нестандартные размеры и формы.

Работать устройство, сделанное своими руками, будет так же, как и аналогичное, приобретенное в магазине, но обойдется гораздо дешевле. Из материалов потребуется:

  • простая вентиляционная решетка;
  • скотч;
  • небольшая, подходящая по размерам пластина из гибкого пластика;
  • пленка для ламинирования (пленочный файл) – для мембраны.

Инструкция по выполнению:

  1. Выбранную мембранную пленку прикладывают изнутри решетки, фиксируют скотчем.
  2. Отмеряют и отрезают лишние части пленки так, чтобы она отступала от края решетки на 10 мм.
  3. С двух противоположных концов мембрану закрепляют на решетке.
  4. Разрезают мембранную пленку строго посередине.

Такое устройство изготавливается за несколько минут, но служить оно будет достаточно долго.

Более сложный вариант

Эта разновидность клапана предусматривает использование пластмассового тройника для нескольких отводных каналов. Потребуются следующие составляющие:

  • большое количество лавсанового скотча;
  • кольцевой тройник, в комплектацию которого входит крышка соответствующего диаметра;
  • саморез, к нему подбирают пружину, по диаметру она должна налезать на саморез;
  • мембрана (пленка, файл, пластик);
  • линейка достаточной длины;
  • нож канцелярский.

Пленку для мембраны выбирают по следующим показателям:

  1. Размер пленки превышает размеры вентиляционного отверстия.
  2. Толщина пленки зависит от размеров: чем больше требуется пленки, тем она должна быть толще.
  3. Шероховатая пленка не подойдет.
  4. Мятая с заломами пленка не подойдет.

Инструкция по выполнению:

  1. Из текстолита толщиной 3-5 мм (возможно применение пластика) вырезается пластина, на которую будут крепиться створки мембраны. Форма и размер пластины соответствуют вентиляционному отверстию.
  2. По краям пластины сверлят отверстия, так она будет зафиксирована на вентиляторе. Еще несколько отверстий проделывают в середине пластины – для свободного прохождения воздуха. Чем больше отверстий, тем более свободно проходит воздух.
  3. Берут уплотнительную прорезиненную сантехническую прокладку, силиконовый герметик и крепят пластину к вытяжной трубе. В местах соединения винтами их дополнительно герметизируют резиной для снижения уровня вибрации и шума.
  4. Изготавливают створки для «обратки». Из мембранной пленки вырезают кусок, соответствующий пластине. Параллельными краями мембрана крепится к пластине. В середине делают ровный разрез. Должны получиться створки.
  5. Конструкцию «труба + пластина + мембрана» с помощью дюбелей закрепляют в вентиляционном отверстии.
  6. Все зазоры между каналом и вытяжной трубой герметизируют силиконом.

Как выбрать

Клапан, вентилятор и вентиляционный канал должны подходить по размеру друг к другу. Универсальная модель вытяжного клапана – на 100 мм и квадратной формы для соответствующих шахт.
Пластиковые модели используют для естественной вентиляции в жилом доме, так как необходима реакция на любое изменение силы потока. Также пластик не создает много шума во время работы. В производственных зданиях должны стоять аналоги из стали или алюминия, чтобы химический состав воздуха и высокие температуры не деформировали устройство.
Обязательно учитывайте температурный режим. Не все клапаны способны работать на морозе – например, двустворчатые модели быстро покрываются льдом.
Коэффициент мощности вентилятора для кухни должен равняться 10, а для ванной комнаты – 7

В противном случае ламели не смогут полноценно раскрываться.
Важно, с какой скоростью воздушный поток проходит по всей системе. Ее обеспечивает и легкость материала цилиндра и вентилятор – без него обратный воздушный обратный клапан является лишь барьером

Минимальная пропускная способность – 4 м/сек.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

  • тип сечения;
  • размеры клапана;
  • используемый материал;
  • конструкция;
  • целевое назначение;
  • марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Принцип действия обратного клапана

Различают вентиляторы с обратным клапаном, канальные, приточные, вытяжные. Все они используются для плавного замещения затхлого воздуха в помещении свежим. Преимущественное отличие любой вентиляции от кондиционирования в том, что последние работают с уже имеющимися воздушными массами. Вытяжки же гарантируют замещение воздуха с пухом, бактериями, мошками и разными аллергенами свежим, если установлен приточно-вытяжной клапан на вентиляторе.

Вытяжной вентилятор такого типа пользуется большой популярностью у жителей многоквартирных и частных домов. Используется такой вид вытяжки:

  • для ванной и туалета;
  • на кухнях;
  • в парной;
  • в комнатах для курения;
  • в погребах и подвалах;
  • в прачечных;
  • в офисах и магазинах;
  • в санитарных отсеках и пр.

Вытяжка с клапаном имеет довольно простое устройство, но принцип его действия описывают редко. Несмотря на это, покупателю необходимо знать, что их разделяют на три вида:

  • пружинный или самозакрывающийся;
  • управляемый электричеством или вручную;
  • пассивный — крышка закрывается и открывается под воздействием потоков воздуха (прямого и обратного).

Для наглядного примера разберем пружинный или гравитационный бытовой вентилятор, устанавливаемый в санузел, на кухню или в парной. Пока мотор работает, крышка находится в открытом положении. Когда потребность в вентилировании отпадает, лопасти устройства останавливаются, и крышка под воздействием пружинки захлопывается. Абсолютной герметизации от него не ожидайте, но попаданию запахов с вентиляционной шахты (особенно актуально для домов с мусоросборниками) он препятствует хорошо.

Вытяжная система с обратным клапаном подходит для больших офисов

Стоит упомянуть и о том, что антивозвратный клапан для вытяжки может быть с подогревом (предотвращает накопление конденсата и образование наледи на крышке зимой) и без подогрева. Первый вариант уместнее ставить в случае, если вентилятор выходит на улицу. Второй вариант подходит исключительно для установки внутри помещений (многоквартирный дом).

Применение

Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного. Примером подобного прибора в кухне служит клапан для вытяжки.

Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.

Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.

На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.

Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.

Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.

При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии. Тем самым обеспечивается полноценная работа обеих систем вентиляции.

Вентиляция естественного типа

Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.

Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.

Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.

Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.

Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.

Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.

Правильный размер и размещение впускных и выпускных вентиляционных отверстий имеют решающее значение при планировании вентиляции, и ничто не должно мешать движению воздушного потока от входа до выхода (например, закрытые комнаты по периметру).

Необходимо периодически контролировать наличие необходимой тяги в вентканале. В домашних условиях это проверяется листом бумаги — если он прилипает к отверстию, значит, с тягой все в порядке.

Принудительная вентиляция

Система вентиляции, загрязненный воздух в которой выводится при помощи вентиляторов, именуется принудительной.

Принудительная вентиляция за счет работы соответствующего вытяжного устройства обладает высокой производительностью и может быстро и в больших объемах удалять отработанный воздух.

Кухонная вытяжка с обратным клапаном выведет загрязнения раньше, чем они попадут в комнату. Воздух выталкивается работающим вентилятором, а обратный клапан на вытяжке в кухне препятствует его возврату.

Вентиляция с обратным клапаном в ванной комнате не менее нужна, чем в кухне. Нагнетательные системы также находят применение в данных типах помещений.

Принудительная система обходится значительно дороже гравитационной. В затраты входит покупка вентилятора или вытяжки, их обслуживание и оплата за потребленную энергию.

Обычно принудительная вентиляция используется в вытяжных системах. В вентиляциях принудительного типа конструкция затворных приборов может быть различной.

Могут быть применены лепестковые клапаны, гравитационные решетки, клапанные агрегаты «бабочка».

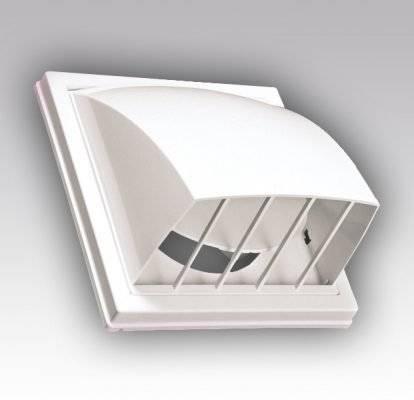

Конструкция и плюсы решетки с клапаном

Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.

Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.

Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери

Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.

Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.

Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.

Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод

Такая вентиляционная решетка имеет ряд преимуществ:

  1. Она защитит от уличного воздуха как холодного, так и слишком теплого.
  2. В помещение не будут проникать насекомые или пыль.
  3. Помещение будет защищено от посторонних запахов.
  4. Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
  5. Простой монтаж и уход.
  6. Эстетичный вид декоративной решетки.

Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.

Особенности конструкции устройства

Когда человек впервые видит этот прибор, то вопросов о принципе его работы не возникает. Ведь конструкция максимально простая. Несмотря на это, без него невозможно организовать правильную вентиляцию помещения. Если клапана не будет, то отработанный воздух перестанет выходить из помещения. Существует несколько причин, из-за которых это происходит:

  • Отсутствие или неправильная герметичность;
  • Вентиляционный канал засорился мусором;
  • Вытяжка размещена в неправильном месте;
  • Усиливается тяга горения из-за использования печной конструкции;
  • Нарушения нормальной вентиляции из-за монтажа мощной вытяжной системы в одной из квартир, такое часто встречается, когда некоторые владельцы устанавливают воздуховод, не учитывая конструктивные особенности здания;
  • Неравномерная вентиляция из-за наличия нескольких вытяжных систем в одной квартире.

Все эти причины распространены в крупных городах. Чтобы они не повлияли на нормальную вентиляцию, производители рекомендуют устанавливать обратный клапан. Его монтаж займет минимум времени, но эффективность сохранится на длительный период. Главным элементом конструкции являются лопасти, расположенные на одной оси. Они открываются только в одном направлении, а если происходит обратное движение, то они закрываются, предотвращая попадания неприятного запаха в квартиру.

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

  • по материалу изготовления;
  • по форме;
  • по способу функционирования;
  • по месту установки;
  • по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.
