Вертикальная разводка системы отопления — преимущества, недостатки, необходимые радиаторы и комплектующие

Принципы расчета

Чтобы не наделать ошибок при расчете отопления, требуется предварительно нарисовать схему на бумаге. На ней указываются все компоненты конструкции

Важно понимать, сколько жидкости протекает через все узлы по отдельности, с какой скоростью она движется, как меняется работа все системы в результате изменения режима функциональности отдельных ее элементов

Во время расчета не стоит упускать гидродинамическое сопротивление воды при ее движении, которое влияет на давление внутри системы и напор. Для проведения процедуры применяются специальные таблицы и формулы.Правильный расчет позволит избежать проблем с функциональностью отопительной конструкции в будущем.

Двухтрубная система: основные отличия

Двухтрубная система отопления (как можно судить из названия) предполагает использование двух труб. Один из трубопроводов отвечает за подачу нагретого теплоносителя, а другой – отвод той же воды в обратку.

Вода, которая охладилась в каждом из радиаторов, не поступает сразу в другой отопительный прибор, а направляется в котел – для этого и применяется труба обратки.

Как результат работы подобной системы, температура теплоносителя на входе каждого из отопительных приборов практически идентична, что повышает эффективность работы, позволяет использовать радиаторы единого типа.

Установка двухтрубной системы отопления своими руками может производиться несколькими основными способами:

1. Горизонтальная схема – отличный выбор для больших по площади помещений, домов со свободной планировкой.
   Особенностью можно назвать необходимость установки дополнительных циркуляционных насосов для отопления, которые помогут исключить появление воздушных пробок;

Горизонтальная схема подключения системы отопления

1. Вертикальная схема —  универсальный вариант, который без проблем может применяться в любой недвижимости.
   Следует отметить, что подключение всех отопительных приборов системы производится поэтажно к единому стояку.

Основные разновидности двухтрубной системы отопления

С точки зрения направления подачи теплоносителя, двухтрубные схемы отопления можно разделить на два вида:

Тупиковая  двухтрубная схема отопления. Предполагается направление теплоносителя по подающей трубе и обратке в различных направлениях.
По своему функционалу данная система отопления напоминает однотрубную, но особенность заключается в параллельном подключении каждой батареи к входящим и исходящим стоякам.

Расположение радиатора в двухтрубной системе отопления

Следует отметить, что цена на подобную отопительную систему довольно доступная, подключение ее в дома выгодное. В подобную схему могут помещаться два кольца подачи теплоносителя – одно (короткое) относится к стояку, близкому к котлу, тогда как второе – к удаленному стояку;

Прямоточная. Движение теплоносителя в этом случае производится попутно. Подобные схемы двухтрубной системы отопления отличаются всеми достоинствами схожих схем обогрева помещений, но в них отсутствуют перепады давления и прочие неприятности.

Инструкция к любой двухтрубной системе отопления говорит о том, что подобная схема позволяет быстро и эффективно распределить тепло по всему помещению, вне зависимости от его удаления от отопительного прибора.

Температура любого теплоносителя (будь-то вода или пар) остается стабильной и неизменной. Это очень удобно, особенно если речь идет о двух- или трехэтажном доме, а то и вовсе городской многоэтажке.

Следует отметить, что принцип работы современной двухтрубной отопительной системы довольно прост и заключается в использовании определенного принципа: от общей трубы (коллектора системы) теплоноситель поступает к каждому радиатору по отдельности.

Для отвода же теплоносителя, который уже прошел по отопительным приборам, используются трубы «обратки».

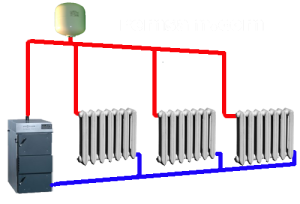

Твердотопливный котел, используемый в двухтрубной отопительной системе

Особенность двухтрубных систем отопления (а именно поддержание постоянной температуры в системе) гарантирует более эффективную и точную регулировку температуры в помещениях. При этом (как можно видеть по многим фото и видео) на поэтажно или на каждом радиаторе может устанавливаться отдельный регулятор температуры, что очень удобно.

Двухтрубная схема отопления подразумевает только, лишь использование параллельного подключения всех радиаторов в доме. Тем не менее, такое строгое регламентирование никоим образом негативно не сказывается на функциональности системы – даже наоборот, несколько повышает функциональность, отличает от других способов отопления.

Основное достоинство именно параллельного подключения отопительной системы заключается в том, что теплоноситель, нагретый котлом, равномерно поступает в каждый из радиаторов по цепочке. Таким образом, достигается равномерное распределение температуры по всему дому.

Естественная циркуляция теплоносителя в системе отопления

Виды подключения приборов к системе отопления

При расчёте мощности, производительности батареи важно учесть не только способ её присоединения, но и тип расположения линий, направленных от источника энергии и к нему. По этому признаку различают три схемы разводки

Однотрубная

Наиболее простая в монтаже, представляет собой одну магистраль, последовательно идущую от одного потребителя к следующему. Её применение позволяет существенно экономить на материалах. С другой стороны она не слишком подходит для систем, в которых реализовано диагональное радиаторное подключение. Отдавая значительную часть тепла первым в цепи приборам, вода доходит до последних почти холодной, что приводит к неравномерному обогреву отдельных помещений.

Двухтрубная

Идеальная схема для перекрёстного присоединения потребителей. Её организация требует прокладки двух линий

1. подающей для движения нагретой рабочей среды от котла
2. обратной для сбора остывшей воды

При этом каждый радиатор подсоединяется к обеим магистралям, что нивелирует проблему неодинакового получения тепла. Собрать такую разводку сложнее, чем однотрубную, однако она окупает себя в ходе эксплуатации.

Лучевая

Как и предыдущая схема предполагает наличие двух линий. Отличие в том, что в неё внедряется новый элемент – коллектор. Он состоит из подающей и обратной гребёнок с отводами для каждого прибора отдельно. Лучевая разводка также хорошо раскрывает плюсы, которые гарантирует диагональное подключение радиаторной батареи, но она требует обустройства максимально сложной, разветвлённой схемы расположения труб. Кроме того, их приходится прокладывать скрыто в полу, стенах, иначе интерьер комнаты будет выглядеть не слишком эстетично.

С другой стороны коллекторная система отопления наиболее проста, комфортна, точна для регулировки каждого прибора индивидуально. Её устройство удобно для отключения отдельного потребителя от общей магистрали.

Как выбирать радиатор по его тепловой мощности

Оригинальный внешний вид, хорошая сочетаемость с выбранным стилем оформления комнаты – все это весьма немаловажно. Но все же определяющим критерием выбора оптимальной модели под конкретное помещение должна являться теплоотдача радиатора, то есть его способность компенсировать теплопотери, чтобы обеспечить комфортную температуру при любых погодных условиях на улице

Ниже читателю будет предложен калькулятор расчета необходимой мощности приобретаемого для конкретного помещения радиатора. Чтобы не возникало вопросов – несколько пояснений по проведению вычислений:

• Площадь помещения – чем она больше, тем мощнее требуются приборы отопления.
• Наличие и количество стен, контактирующих с улицей – от этого напрямую зависит количество теплопотерь в комнате.
• Внешние стены, выходящие на солнечную сторону, получают дополнительный тепловой «заряд», в отличие от северных.
• Наветренные стены (по отношению к направлению наиболее частых зимних ветров) выхолаживаются быстрее.
• Под уровнем минимальных температур принимаются нормальные для данного региона значения, характерные для самого холодного периода.
• Полноценным утепление внешних стен можно считать тогда, когда оно проведено в полном объёме на основании теплотехнических расчетов. Неутепленные стены, хотя и указаны в калькуляторе, рассматриваться, в принципе, вообще не должны, так как при таком подходе отопление любой мощности не станет эффективным.
• Высота потолка – от нее зависит объем помещения.
• От того, что расположено над и под рассматриваемым помещением, зависит количество теплопотерь через потолок и пол.
• Блок полей, посвященный окнам, позволяет оценить степень их термоизоляции и общую площадь остекления, от которой, в свою очередь, зависит поправочный коэффициент к требуемой мощности отопления.
• Через открываемые на балкон или улицу двери в помещение поступают массы холодного воздуха, что требует определенной тепловой компенсации за счет отопления.

Последний раздел калькулятора рассматривает особенности установки радиаторов:

• Эффективность теплоотдачи батарей зависит от схемы их подключения к отопительному контуру. Для вертикальных батарей не все схемы удобны, но в качестве примера можно сравнить выгоду или потери от того или иного типа подключения.
• Уже упоминалось, что вертикальные радиаторы не отличаются эффективностью в плане создания конвекционных теплых потоков, и их теплопередача часто ограничивается тепловым излучением. В ряде случаев этого может быть явно недостаточно, поэтому нередко такие модели применяют в комплексе с традиционными батареями отопления или иными нагревательными приборами (например, электрическими), чтобы суммарно достичь требуемой для конкретного помещения тепловой мощности. Для такого расчета, если выбран этот путь, появится окно ввода имеющейся или планируемой мощности иных отопительных приборов, а итоговое значение калькулятора в этом случае покажет мощность вертикального радиатора, которая в полной мере восполнит оставшийся «дефицит».

Калькулятор позволяет получить один из двух различных результатов:

• Если расчет ведется для неразборной модели, то следует принимать результат «А» – в киловаттах.
• При приобретении разборного радиатора обычно подсчитывают необходимое количество секций. Если выбран этот путь расчета, то появится поле, в которое необходимо внести паспортную мощность одной секции радиатора. Итоговый результат под буквой «Б» – это необходимое количество секций с округлением до целого значения в большую сторону.

В итоговое значение уже внесен необходимый эксплуатационный запас.

Выбираем трубы

Современное проектирование систем теплоснабжения на 95% базируется на применении пластиковых, полиэтиленовых, гофрированных нержавеющих труб. Каждая из них имеет свои недостатки, достоинства.

Металлические, медные трубы также имеют право существования, но ввиду склонности к коррозии, высокой стоимости, сложности монтажа, их применение сокращается. Предпочтение отдается не уступающим по характеристикам пластиковым изделиям. Подробные рекомендации по выбору труб отопления смотрите видео.

Металлопластиковые, полипропиленовые трубы

Металлопластиковые трубы повсеместно применяются при прокладке водопровода, отопления, теплых полов. Они хорошо изгибаются, легко монтируются, выдерживают значительную температуру, давление, имеют бюджетную стоимость.

Металлопластик состоит из разнородных слоев с различными коэффициентами теплового расширения. Опыт применения показывает, что при использовании металлопластика на горячем водоснабжении происходит разделение слоев, труба выходит из строя через 5—7 лет. Такая разводка труб отопления в полу не рекомендуется.

Полипропиленовые трубы

Полипропилен не имеет слоев, свободно выдерживает гарантированный производителем срок службы. Главный недостаток — необходимость строго соблюдать температуру, время нагрева паяльником при монтаже. Полипропилен имеет низкую теплопроводность, не может быть применен для теплых полов.

Гофрированная нержавеющая труба

Гофрированная нержавеющая труба, разработанная по инновационным технологиям, рекомендуется для прокладки сетей теплоснабжения. При применении такого изделия легко выполняется разводка отопления по полу в новостройке или замены старых трубопроводов.

Гофрированная нержавеющая труба

Вот некоторые преимущества её применения:

• легко изгибается;
• обеспечивает простое подсоединение фитингов, облегчает, ускоряет процесс монтажа;
• гофрированная конструкция компенсирует колебания линейных размеров, гидравлические удары;
• долговечность;
• не подвергается коррозии, нет осадка на стенках.

PE-X трубы

PE-X – изделия из сшитого полиэтилена. Сшивка — процесс придания прочности соединению молекул полиэтилена, получение изделия круглой формы. На трубы наносится маркировка (ГОСТ 52134—2003 для Российских производителей) с указанием метода сшивки:

Молекулы PE-Xa сшиваются пероксидами. Это дорогой, трудоемкий процесс. PE-Xb – сшивка на пару. Процесс простой, поэтому это наиболее дешевые изделия из линейки PE. PE-Xc — сшивка радиоактивными изотопами.

Полиэтилен хорошо пропускает кислород, что позволяет развиваться бактериям внутри нагревательных элементов. Чтобы кислород не проходил к теплоносителю, изделие делается многослойным. Внутри вставляется слой EVOH.

Инновационные разработки привели к созданию полиэтилена, более устойчивого к высоким температурам — PE-RT. В современном строительстве разводка труб отопления в квартире по полу производится PE-RT.

Важно! Рекомендуется выбирать трубу с маркировкой PE-RT/EVOH/PE-RT, она пятислойная, не пропускает молекулы кислорода к теплоносителю

Наименование.

Диаметр,

PE-Xb
16.0
2
59

PE-X/EVOH
16.0
2
28

Elsen PE-Xa
25
3,5
208.6

PexPenta PE-Xc
16
2
50

Труба гофрированная из нержавеющей стали S9 304
15
95

Кожух, ПНД гофрированный под полиэтилен 16 мм
25
12

Механический тип

Это счетчик с унифицированной конструкцией. Он бывает винтовым, турбинным или же крыльчатым. Основа работы агрегата заключена в преобразовании поступательного движения теплоносителя в движение элемента для измерения.

Это самое доступное с точки зрения стоимости приспособление. Оно не может быть применено, если в роли теплоносителя выступает вода с повышенной жесткостью, или же в ней присутствуют частицы ржавчины, накипь или окалины. Они могут засорить механические детали устройства. Поэтому перед установкой агрегатов монтируются специальные фильтрующие системы. Помимо этого, механическая конфигурация плохо переносит резкое колебание расхода.

Способы устройства двухтрубной системе

В интерьере современного частного дома очень часто можно увидеть камин или печь, но чаще всего они являются элементами общего стиля помещения. В этом случае за тепло в доме отвечает одноконтурный или двухконтурный котел. Причем первый вариант используется только для обогрева комнат, котел второго типа параллельно служит для подачи тепла и подогрева воды.

Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной и двухтрубной схемы разводки от котла отопления. Прежде чем выбрать один из вариантов, следует подробнее изучить особенности и характеристики каждого типа, а также выявить их положительные стороны и недостатки.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

• От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
• Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
• От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из  трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

• Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
• Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
• Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

Боковое (одностороннее).

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

А о том, что собой представляет расширительный бачок для отопления закрытого типа, читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Двухтрубная система отопления с верхней разводкой

Установка двухтрубной системы отопления с верхней разводкой минимизирует или полностью устраняет многие вышеописанные недостатки. В данном случае подключение радиаторов происходит параллельно.

Для ее монтажа необходимо значительно больше материалов, так как устанавливаются две параллельные магистрали. По одной из них протекает горячий теплоноситель, а по другой – остывший. Почему эту систему отопления с верхним розливом предпочитают для частных домов? Одним из весомых преимуществ является относительно большая площадь помещения. Двухтрубная система может эффективно поддерживать комфортный уровень температуры в домах с общей площадью до 400 м².

Кроме этого фактора для схемы отопления с верхним розливом отмечают такие важные эксплуатационные характеристики:

• Равномерное распределение горячего теплоносителя по всем установленным радиаторам;
• Возможность установки регулирующей арматуры не только на обвязку батарей, но и на отдельные контуры отопления;
• Монтаж системы водяного теплого пола. Коллекторная система распределения горячей воды возможна только при двухтрубном отоплении.

Для организации принудительного верхнего розлива в системе отопления необходим монтаж дополнительных узлов – циркуляционного насоса и мембранного расширительного бака. Последний заменит открытый расширительный бак. Но место его установки будет другим. Мембранные герметичные модели монтируются на обратной магистрали и обязательно на прямом участке.

Преимуществом подобной схемы является необязательное соблюдение уклона трубопроводов, характерное для верхней и нижней разводки отопления с естественной циркуляцией. Требуемый напор будет создаваться циркуляционным насосом.

Но есть ли у двухтрубной принудительной системы отопления с верхней разводкой недостатки? Да, и один из них – зависимость от электроэнергии. Во время отключения электричества перестает работать циркуляционный насос. При большом гидродинамическом сопротивлении естественная циркуляция теплоносителя будет затруднена. Поэтому при проектировании схемы системы отопления однотрубной с верхней разводкой нужно выполнить все требуемые расчеты.

Также следует учитывать такие особенности монтажа и эксплуатации:

• При остановке насоса возможно обратное движение теплоносителя. Поэтому на ответственных участках необходим монтаж обратного клапана;
• Чрезмерный нагрев теплоносителя может стать причиной превышения критического показателя давления. Помимо расширительного бака в качестве дополнительной меры защиты устанавливают воздухоотводчики;
• Для повышения эффективности работы системы отопления с верхней трубной разводкой нужно предусмотреть автоматическую подпитку теплоносителем. Даже небольшое снижение давления ниже нормы может привести к уменьшению нагрева радиаторов.

Видеоматериал поможет наглядно увидеть разницу для различных схем отопления:

Большая часть отопительных систем многоквартирных и частных домов построена именно по этой схеме. В чем ее преимущества и есть ли недостатки?

Может ли быть смонтирована двухтрубная система отопления своими руками?

Конвектор в двухтрубной отопительной системе

Отопление с естественной циркуляцией

Особенность схем с естественной циркуляцией — отсутствие наносов. Отопительная сеть с естественным движением теплоносителя работает за счет физического эффекта диффузии или расширения воды при повышении температуры.

Схема отопления с естественной циркуляцией

Принцип работы:

1. Нагревательный элемент согревает жидкость. Из-за меньшей плотности теплая жидкость переносится более холодной вверх.
2. При подъеме в верхний участок внутреннего контура, вода самотеком проходит по основным элементам и возвращается к котлу. Во время движения, теплоноситель передает энергию приборам водяного обогрева, когда попадает в теплообменник имеет более высокую плотность, вытесняет следующую порцию воды.

Преимущества самотечного отопления

Такой вид отопления используется давно.

Достоинства:

1. Низкая цена. Не требуется монтаж циркуляционных насосов.
2. Простота установки и ремонта. При необходимости сеть полностью монтируется самостоятельно.
3. Самотечное отопление может функционировать без электричества.
4. Практически нет издаваемого шума.

Недостатки отопления

Недостатки:

1. Невозможность использования в помещениях с большой этажностью или габаритами.
2. Существенная разница температуры в отопительных приборах. Чем дальше помещение удалено от котла, тем ниже температура.
3. Трудно регулировать нагрев. Система функционирует при температуре воды в котле выше 50 градусов.  Снизить температуру невозможно. Погрешность при монтаже теплорегуляторов будет существенной.

По этой причине схемы применяются редко.

Сравнительная характеристика открытых и закрытых систем отопления

Какая лучше система отопления закрытая или открытая? На этот вопрос ответят характеристики каждого из предложенных вариантов.

Какая система отопления лучше

Открытая система является простой, энергонезависимой и с естественной циркуляцией. Функционирует она только на воде. Работа основана на законах термодинамики. На выходе из котла создаётся повышенное давление, далее горячая вода проходит по трубам в область с более низким давлением, при прохождении теряя температуру.Охлажденная водавозвращается обратно в котёл и снова нагревается. Таким образом, происходит естественная циркуляция теплоносителя.

Для открытой системы обязательно наличие расширительного бака, который принимает на себя излишки воды после ее расширения. Если в зимний период отоплением не пользуются, то из них в обязательном порядке сливается теплоноситель. Это предупредит его замерзание внутри системы.

Установка расширительного бака выполняется на самом верхнем уровне здания, тогда как монтаж котла проводят внизу, в подвальном или подсобном помещении. Это нужно для того, чтобы вода в трубопроводе циркулировала равномерней, а сама работа отопительной системы была эффективной.

В закрытой системе отопления все элементы герметичны, отсутствует испарение воды. Система включает в себя трубы, котёл, радиаторы, расширительный бак и насос. За счет последнего элемента происходит циркуляция теплоносителя по магистрали.

В процессе работы жидкость расширяется выше определенного уровня. Тогда клапан расширительного бачка открывается и устраняет ее излишки. Когда температура в системе понижается, теплоноситель закачивается обратно в систему. Есть некоторые критерии, которые различают между собой системы закрытого и открытого типа.

1. Место размещения расширительного бака. В открытой системе его монтируют в наивысшей точке, для закрытой месторасположение не имеет значения.
2. В закрытой системе присутствует постоянное атмосферное давление, находящееся на одном уровне.
3. Открытая система требует прокладки труб большого диаметра, что не очень привлекательно смотрится в помещении и усложняет процесс их монтажа.
4. На обустройство закрытой системы уйдет меньше денег, она более выигрышно смотрится в интерьере, а тонкие трубы легче замаскировать.

Выбор закрытой или открытой отопительной системы зависит от индивидуальных предпочтений. Оба варианта  имеют разные параметры и функционал, различаются по характеристикам.

Из чего состоит проект?

Как правило, любым строительным и монтажным работам предшествуют расчеты и проектирование, и отопление не исключение. Это касается, как частных домов, так и высотных зданий.

Проект отопления квартиры включает в себя все работы, которые должны быть проведены, какие материалы закуплены, расчеты по длине трубопровода и количеству радиаторов в каждом помещении, какой применяется теплоноситель, мощность его подачи, какова будет разводка труб и многое другое.

Кроме проекта понадобится подробный эскиз, на котором будут указаны все батареи отопления, котельная и ее оборудование, узлы с точными размерами каждой детали системы и способом их монтажа.

Документы должны соответствовать нормам СНиП.

Отопление на коллекторах

Сборка системы отопления с использование коллектора предполагает следующие действия:

• К подающему штуцеру котла крепят напорный трубопровод, транспортирующий жидкость к первому коллектору.
• От первого коллектора разводят трубы к верхним штуцерам радиаторов.
• Поблизости от первого коллектора монтируют второй, к которому подключают трубы от нижних разъемов радиаторов.
• Второй коллектор соединяют с нагнетательным насосом.
• Трубу от насоса вводят в принимающий штуцер котла.

Подобная схема может практиковаться и в открытой, и в закрытой системе отопления. И в первом случае открытый расширительный бак монтируют в верхней точке напорного трубопровода, подводящего теплоноситель к первому коллектору. Во втором случае в этом же месте врезают герметичный расширительный бачок.

Трубопроводы, в данном случае, лучше всего вмонтировать в пол, под заливку. В ином случае, расход труб будет намного больше, чем при центральном монтировании коллектора.

Правила монтажа

Перед подключением радиатора к системе выполняется его сборка в лежачем состоянии с установкой всех элементов арматуры. В конечном итоге должно оставаться только два прямых пресс-фитинга или соединения под накидную гайку: на подающем и возвратном трубопроводе.

Клапан нижнего подключения заменяет собой радиаторную футорку. Его герметизация происходит стандартным для этого узла способом — с помощью кольцевого уплотнения. Желательно отметить на гайке клапана положение сквозного отверстия на хвостовике, чтобы после закручивания оно расположилось строго вертикально. Для корректировки положения можно использовать уплотнения разной толщины и регулировать степень затяжки.

Инжекторный узел подключается схожим образом, однако довольно часто он не имеет гайки, заменяющей футорку. При одностороннем нижнем подключении отвод с обратной стороны глушится пробкой, как и один из верхних, в оставшийся устанавливается кран Маевского. Дальнейшая схема сборки проста: на резьбовые штуцеры клапана, инжекторного узла или нижних отводов на паклю с герметизирующей пастой упаковывают всю необходимую запорно-регулирующую аппаратуру. В конечном итоге радиатор устанавливается на место в сборе и фиксируется с помощью настенного или напольного способа крепления, затем проводится его подключение к системе.

рмнт.ру

Схема ленинградки

Как и любая однотрубная система отопления «Ленинградка» может иметь вертикальную или горизонтальную схему разводки, с верхней либо нижней разводкой. Поэтому определяться с выбором конкретной схемы необходимо ещё на стадии ее проектирования.

Важно знать, что данную систему можно использовать только в одноэтажном или двухэтажном частном доме. Для многоэтажных домов следует выбирать двухтрубную схему

Принцип разводки магистрали заключается в следующем: на контуре отопления последовательно размещаются приборы обогрева, по которым из одного в другой перетекает теплоноситель.

Схема «ленинградской» системы отопления

От котла теплоноситель попадает в подающую трубу, которая проходит по всем комнатам, после чего возвращается обратно в котел. Иными словами, «ленинградская» схема представляет собой замкнутый контур, по которому теплоноситель проходит полный цикл.

Радиаторы устанавливаются в каждой комнате и подсоединяются к подающей трубе. Количество радиаторов будет зависеть от размеров комнаты.

Система «Ленинградка»  может работать как с принудительной циркуляцией теплоносителя, так и с естественной. Принудительная циркуляция предполагает установку и использование циркуляционного насоса. При естественной циркуляции можно использовать схему без насоса.

Кроме того, современные требования, предъявляемые к системам обогрева, предполагают использование различной запорной арматуры и установку контролирующих приборов.

Конечно, все это приводит к удорожанию «ленинградской» системы, но без них эффективность работы системы резко снижается.

Благодаря установке современных узлов и приборов, можно получить следующие преимущества:

• регулирование температуры в каждой отдельной комнате;
• повышение или снижение температуры отдельно взятого радиатора без ущерба для других;
• возможность отключения отдельного радиатора для его ремонта или замены (при этом остальные радиаторы будут работать в обычном режиме).

Видео

Из этого познавательного ролика вы узнаете, как работает однотрубная система отопления «Ленинградка» в многоквартирном доме

Почему важно устанавливать байпас во время замены старых радиаторов на новые.
https://www.youtube.com/watch?v=ZFlhL44UGKI

Особенности использования вертикальной разводки отопительных труб

Вертикальная организация системы отопления подразумевает присоединение всех используемых устройств к основному стояку. Каждый этаж подсоединен к общей системе отдельно. Во время эксплуатации данной системы почти никогда не образуется воздушных пробок.

При работе системы обогрева из двух труб с верхней разводкой можно создать различные схемы монтажных работ. Данные схемы будут различаться в зависимости от места, где располагается расширительный бак, при этом учитывается высота от пола.

Организованная система может содержать трубы различного диаметра, так как верхняя точка трубы, отвечающей за подачу, находится в начале разводки.

Основные составляющие элементы вертикальной разводки отопления

Схема разводки вертикального типа в настоящее время преобладает в жилых домах. Наиболее часто используется отопительная система из двух труб. Одна из труб служит для прямого теплоснабжения, а другая — для обратного. Такие системы обычно состоят из следующих элементов:

• Насос;
• Батареи;
• Котел;
• Баки;
• Манометр температуры;
• Вентиля;
• Предохранитель клапана;
• Термостатический клапан;
• Автовоздушник;
• Устройство балансировки.

Преимущества организации вертикального отопления из двух труб в квартире

Вертикальную систему отопления применяют в помещениях, где ведется единый учет теплопотребления. В таких системах невозможно установить индивидуальные счетчики. Использование разводок дает следующие преимущества:

• Удобная регулировка системы отопления;
• Возможность отключения автономных нагревательных элементов;
• Возможность подключения системы из двух труб поэтажно;
• Ликвидация возможности перерасхода устройств отопления;
• Относительная дешевизна монтажа систем;
• Возможно регулирование и предотвращение шумообразования;
• Нет необходимости в дорогостоящей наладке отопительной системы;
• Хорошие стабилизаторы системы в долгосрочном периоде.

Как производится замена радиатора отопления для вертикальной системы из двух труб?

Работы, связанные с системой отопления, всегда лучше доверять опытному специалисту. Это позволит обеспечить отличный результат, получить результат работы в кратчайшие сроки и сэкономить деньги. Все опытные мастера уже выработали алгоритм действий по осуществлению монтажных работ. Можно выделить основные моменты проведения работ с разводкой из двух труб:

• Минимизация нарушений схемы монтажа для ликвидации проблем с теплосетью;
• Использование услуг сварщика при замене радиатора для системы из двух труб;
• Для отопления «штаби» используется только полипропилен;
• Для правильной организации монтажа лучше всего заранее рассчитывать давление, оказываемое на трубы.
