Буржуйка на отработке

Модель № 3 – буржуйка из газового баллона

У газового баллона практически идеальная, готовая форма для печной конструкции. Печь-буржуйка из баллона хорошо подходит для отопления гаража и дачного домика.

Рассмотрим, как можно соорудить из баллона печь:

  1. Начнем с того, что срежем верхнюю часть баллона, где находился кран, и приварим сюда заглушку.
  2. Далее, на дне баллона вырежем квадратный проем. Это будет вход в топку. Отрезанную часть мы не будем выбрасывать, так как из нее сделаем дверку. Нужно только обварить эту деталь, доведя ее до нужного размера.
  3. Привариваем петли, устанавливаем дверку, крепим к ней ручку-замок.
  4. На той стороне баллона, которая станет днищем конструкции, делаем отверстия. Они возьмут на себя функцию колосника.
  5. Подготавливаем короб, выполняя его из металла меньшей толщины, и закрепляем под отверстиями – колосником. Короб будет играть роль зольника, в которого попадают остатки продуктов горения, а также одновременно выступая поддувалом. На зольник нужно прикрепить дверку.
  6. Для печной конструкции осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. С помощью сварки приладим их ко дну топливного бака.
  7. В верхней части, в противоположной стороне от топки, зольника прорезаем проем и ввариваем дымоходную трубу.
  8. При желании на верхней плоскости печки можно соорудить панель для варки. Делается это просто – приваривается рамка из стальной арматуры. Такая панель получается довольно вместительной, можно поставить одновременно два предмета.

Как построить печь из трубы?

Печь для бани, сделанная своими руками из трубы

Одним из распространенных вариантов самоделок является печь банная из трубы. Рассмотрим, как осуществляется такое строительство.

Металлические печи можно сделать из листа стали или, к примеру, из старой бочки. Но если в хозяйстве найдется отрезок трубы подходящего диаметра, то стоит воспользоваться этой «заготовкой».

Самодельная печь в баню из трубы может быть выполнена с вертикальным или горизонтальным направлением отрезка трубного проката. При использовании готовых труб для печей сокращается объем сварочных работ, необходимых при изготовлении печей из листового металла.

Подготовка деталей

Чтобы получилась хорошая печка из трубы, потребуется отрезок трубного проката диаметром 50 см и длиной 1,5 метра. Толщина стенок трубы должна быть не менее 10 мм.

Изготовление печи

Пример использования печи из трубы в бане

  • Первым делом, следует заняться поддувалом. Внизу длинного отрезка трубы вырезается отверстие высотой 5 см и шириной 20 см. Над отверстием приваривается толстая стальная пластина округлой формы.
  • Далее формируется ниша для топки и выполняется дверца для нее. Дверца подвешивается на петлях или крючках.
  • Над топкой приваривается отрезок трубы, который будет использоваться, как каменка. Высота отрезка 30-35 см.

В верхней части будущей печи устанавливается стальная муфта, которая потребуется для фиксации водонагревательного котла.

Ассортимент печей для бани из труб

При строительстве печи для бани своими руками из трубы формируется и водонагревательный бак.

  • Для его изготовления используется отрезок трубы высотой 0,6 м.
  • К торцовой части отрезка трубы приваривается стальной круг – дно.

В дне бака прорезается отверстие, необходимое для проведения дымовой трубы. Оно должно быть сдвинуто к задней стене бака.
Дымовая труба фиксируется ко дну бака сваркой

Важно, чтобы шов был качественный, чтобы не допустить протечек воды в топку.
Верхняя часть бака закрывается крышкой из металла с проделанными отверстиями для прохождения дымовой трубы и для залива воды. Дымовая труба приваривается к крышке наглухо, а в отверстие для залива воды устанавливается горловина с крышкой.

Установленная в бане печь из трубы

После того, как изготовление печи для бани из трубы своими руками будет закончено, следует приступить к ее установке. При этом необходимо помнить о соблюдении правил, обеспечивающих пожарную безопасность.

Вне зависимости от того, куплено ли готовое оборудование или изготовлены самодельные банные печи из трубы, при их установке следует руководствоваться нормами, изложенными в СНиП 41-01-2003:

  • Если баня имеет деревянные стены (или стены, облицованные деревом), то расстояние от печи до поверхности стены должно быть не менее 1 метра.
  • Расстояние от печи до стены может быть сокращено до 20 см в том случае, если стена облицована огнеупорным кирпичом или обшита металлическими листами.
  • Целесообразно устанавливать печи банные из трубы на постамент, возвышающийся на 20 см от пола.
  • Желательно обезопасить зону загрузки топлива, положив перед топкой лист металла.
  • Печь устанавливается так, чтобы дверцы топки были повернуты ко входу, а дверцы камеры каменки – в противоположную сторону.

Предлагаем ознакомиться Доски для отделки бани

Преимущества и недостатки

Популярность этого вида отопительных агрегатов во многом обусловлена простотой их конструкции, надежностью и долговечностью. К преимуществам буржуйки на отработке относят:

  1. Простоту конструкции.
  2. Надежность и безопасность.
  3. Эффективность.
  4. Возможность использования бесплатного топлива.
  5. Отсутствие неприятного запаха и ощущения жженого воздуха.
  6. Полную экологичность.

Эксплуатационные характеристики масляной буржуйки и ее мощность будут напрямую зависеть от выбора конкретного проекта изготовления. В интернете можно подыскать различные чертежи буржуйки на отработанном масле своими руками, которые будут различаться своей конструкцией, мощностью и рядом других параметров.

Печь на отработке – чертежи и схема изготовления:

Выбираем чертёж

Чертёж самой эффективной буржуйки на отработанном масле.

Разберёмся с деталями – перед нами печка, состоящая из трёх основных частей. Часть первая, самая нижняя, представляет собой ёмкость с небольшим отверстием для заливки горючего и розжига. Эта ёмкость играет две роли – выступает в качестве бака и работает как первичная камера сгорания. Крышка ёмкости служит ещё и своеобразным регулятором интенсивности сгорания.

Следующая часть – это трубка с отверстиями, привариваемая к нижней ёмкости. Отверстия служат для забора вторичного воздуха. Он смешивается с испаряющейся отработкой, в результате чего образуется горючая смесь, сгорающая с образованием высокотемпературного пламени. Когда буржуйка прогреется и выйдет на рабочий режим, труба будет буквально гудеть под напором огня. Окончательное сгорание происходит в верхней камере.

Верхняя камера нашей буржуйки по схеме круглая. Но ничто не мешает сделать её прямоугольной (как и нижнюю). Увеличив площадь верхней поверхности, можно организовать своеобразную варочную панель, чтобы можно было вскипятить чайник и согреться чашкой тёплого напитка. В верхней части второй камеры буржуйки мы видим небольшой патрубок – он служит для подключения дымохода. Вот и вся схема – простая и незатейливая.

Модель № 2 – печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Пошаговая инструкция выполнения:

  1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
  2. Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
  3. Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
  4. Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
  5. Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
  6. Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
  7. В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
  8. Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
  9. Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
  10. Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

Особенности эксплуатации

Отработанное масло заливают в проем топливного бака (много не наливать, достаточно трети топлива от всего объема камеры). Потом поджигают тряпку, смоченную керосином, или полоску спрессованной газеты и подносят к масляной поверхности.

Полное воспламенение всей жидкости происходит примерно через 3-5 минут, после следует прикрыть заслонку (оставив в ней щель в пару сантиметров). Полностью дверцу закрывать нельзя, иначе пламя не будет гореть.

В жилых комнатах буржуйку на отработанном масле ставить запрещается из-за выделяемой окиси. Помещения, где ставится печка, должны быть хорошо проветриваемые. При частом использовании буржуйки со временем внутри бака будет скапливаться шлам, поэтому 1-2 раза в полгода устройство необходимо очищать. Для этого трубу и верхнюю часть отсоединяют и через просвет счищают нагар любой щеткой с жесткой щетинкой.

Буржуйку, работающую на отработке, можно смастерить за пару часов. Если есть опыт сварочных работ, это не составит труда. В случае отсутствии уверенности в своих силах, лучше приобрести готовую модель. И самодельная, и купленная буржуйка имеет высокий КПД. Но главный ее плюс — экономичность, для нее не надо специально покупать топливо, достаточно использовать остаточное масло. При правильной эксплуатации печка прослужит несколько десятилетий.

Противопожарные меры

Какой бы вы ни сделали вашу печь на отработке, следует придерживаться следующих правил по безопасности:

  • не оставляйте печку на сквозняке;
  • не ставьте печь рядом с предметами, способными легко воспламеняться;
  • соблюдайте дистанцию на полметра вокруг печи, чтобы на нем ничего не находилось;
  • в масло не должна попадать вода;
  • регулярно проверяйте дымоход на герметичность;
  • используйте только техническое очищенное масло;
  • не оставляйте работающий агрегат без присмотра.

Если вы будете соблюдать эти правила, то ваша печь прослужит максимально долго и позволит вам сэкономить значительные средства на отоплении.

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55—60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

  1. Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
  2. Сварите из уголков или арматуры колосниковую решетку.
  3. Из вырезанных частей изготовьте дверцы с запорами.
  4. Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

Устройство теплообменника

   Воздушный теплообменник представляет собой 100 мм трубу, врезанную в корпус печи горизонтально. Для максимальной концентрации горячего выхлопа, который идет из горелки, на верх трубы приварен отражающий экран из 4мм стали (1).

   Воздух по теплообменнику прогоняется принудительно и под большой скоростью канальным вентилятором (2). Для того чтобы увеличить эффективность прогрева воздушного потока в трубу теплообменника вставлен завихритель (3). Он состоит из двух, сваренных между собой угольников, длинной 300 мм, с шириной полки 50 мм. таким образом, завихритель идеально входит в 100 трубу и не требует дополнительного крепления (4).

Переделка твердотопливной буржуйки под отработку

Когда в хозяйстве уже есть буржуйка, но не устраивает то, что работает она на твердом топливе, можно выполнить ее модернизацию и она станет универсальной. Для этого изготавливают приставку, напоминающую по своей конструкции печку на обработке в ее нижней части.

Здесь тоже есть перфорированная труба, но не прямая, а согнутая под прямым углом. Ее подсоединяют к боковой стенке печи, которая и выполняет роль камеры окончательного сгорания. Если дверцу буржуйки заварить и сделать в ней отверстие для вхождения трубы, то печь будет работать только на отработке.

Модернизация этой печи заключается не только в дополнении ее специальной приставкой, но и в оригинальном решении обезопасить расположенные поблизости предметы от возгорания, используя принцип конвекции. Для этого к боковой стенке печи были приварены трубы. Поступающий в них снизу холодный воздух охлаждает конструкцию

Чтобы можно было использовать для отопления не только техническое масло, но и дрова, делают две сменные дверцы. Стандартную навешивают, когда планируется закладка дров, а модернизированную с соответствующим отверстием — когда печь будет функционировать на отработанном масле.

Преимущества печей на отработке

Сделать буржуйку на отработке своими руками очень легко. Для этого понадобятся навыки работы с металлом и сварочным аппаратом. Хороший мастер справится с ней буквально за один день. Именно простая конструкция и является главным преимуществом этого отопительного агрегата. Принцип действия рассматриваемой нами модели заключается в создании и последующем воспламенении горючей смеси из воздуха и паров отработанного масла.

Можно сказать, что буржуйка на месте работает по принципу пиролиза. Ведь выработка тепла производится в несколько шагов:

  • Масло подогревается и сгорает в первой камере при невысокой температуре.
  • Оставшиеся в выхлопе продукты сгорания догорают во второй камере сгорания, соединяющейся с первой с помощью трубки.
  • Продукты сгорания отправляются в дымоходную трубу, в то время как полученное тепло направляется в обогреваемое помещение.

Масляная буржуйка, после того как она выйдет на рабочий режим, сжигает отработку настолько полно и эффективно, что никакого дыма из дымохода мы практически не увидим. Если вы ожидаете чёрной копоти, как от старого тепловоза, то ничего подобного здесь не будет – в рабочем режиме отсюда идёт лишь беловатый дымок, а в некоторых случаях не видно и его.

Буржуйка на отработке отличается высокой эффективностью. Отработанное масло сжигается здесь полностью и без остатка. За счёт этого внутренние поверхности и узлы долго остаются чистыми, не нуждаясь в частых очистках. Такие печи нередко используются для обогрева небольших мастерских, частных ремесленных цехов, гаражей. Неплохой навар в виде большого количества отработки получают те, кто занимается заменой масло в автомобилях.

Плюсы и минусы использования печки на отработке в гараже

Интерес автолюбителей к системам обогрева для гаражей не случаен. Даже смена резины с летней на зимнюю и наоборот требует времени. А возиться с обувкой машины в холодном, как погреб, помещении не хочется. Сразу же возникает идея установить обогреватель. А лучше – печь – недорогую, экономичную и с достойным КПД.

Существующие решения дороги, сложны в обслуживании. Иногда потребление топлива у них выше, чем собственно тепловой эффект. На помощь придет печь на использованном масле. Она лишена большинства недостатков, к тому же обладает неоспоримыми достоинствами:

  • использует отходы, которые не стоят ничего;
  • быстро нагревает помещение, гараж;
  • проста в обслуживании, неприхотлива;
  • не создает токсичных выбросов в атмосферу;
  • безопасна;
  • помогает утилизировать масло, которое скапливается у частников, в сервисах;
  • универсальна – подходит для домиков, саун, гаражей.

Пожалуй, стоит разбавить этот бочонок меда ложкой дегтя – речь идет о недостатках печки. Это склонность к самовозгоранию при проливах масла, ограничение на использование (нельзя оставлять печь горящей без присмотра), запрет на установку в пожароопасных помещениях. Впрочем, достоинств у нее все-таки больше.

Ниже приведены приблизительные характеристики масляной печи для гаража:

  • длина дымохода – (минимум) 4 метра;
  • диаметр вытяжной трубы – 100 миллиметров;
  • габариты (высота, ширина, глубина) – 700х300х500 миллиметров;
  • масса без топлива – около 30 килограмм.

Устройство буржуйки

Устройство такой печи не является сложным. В ней имеются 3 главных составляющих: бак для топлива, верхняя камера сгорания и труба. Бак для топлива является в то же время и первой камерой сгорания. Диаметр его составляет примерно 35 см. На нем есть съемная крышка, в которой должно быть отверстие 6 см. Оно потребуется для заправки отработкой и для поступления воздуха к топливу. Отверстие нужно закрывать заслонкой из металла, на которой болтовое соединение. Бак нужно заполнять не полностью, а на 2/3 объема.

В верхней камере сгорания будет воспламеняться масляно-воздушная смесь с высвобождением тепла. Камеру нужно подсоединять к дымоходу. Диаметр ее приблизительно такой же, как и диаметр топливного бака.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Принцип действия буржуйки

Работа буржуйки основана на явлении пиролиза. У такой печи, где топливом является отработка масла, есть 2 основных отделения: бак и камера сгорания, находящиеся на разных уровнях. Первое предназначено для заливки отработки и ее сгорания.

В другом отделении, расположенном выше, происходит дожиг продуктов горения отработки, смешанных с воздухом. На первом этапе температура относительно умеренная, а на втором намного выше — до 800⁰.

При изготовлении такой печи главная задача — сделать так, чтобы воздух поступал в оба отделения. В первую камеру он попадает через отверстие, предназначенное для загрузки жидкого топлива. Отверстие оборудовано специальной заслонкой, посредством которой регулируют объем подачи воздуха.


Несмотря на то что конструкция печи очень простая, к дымоходу буржуйки предъявляются повышенные требования. Для эффективного отведения продуктов сгорания нужно заготовить прямую трубу диаметром более 10 см и длиной более 400 см. Изгибы и горизонтальные участки крайне нежелательны. Кроме прямого предназначения труба также выполняет роль остаточного теплообменника

Доступ воздуха во второй бак обеспечивают отверстия диаметром около 9 мм. КПД правильно собранной буржуйки достигает 90%. Визуально разные буржуйки могут отличаться друг от друга как формой, так и размером, но принцип действия один.

Мощность печи-буржуйки пропорциональна объему нижнего бака. Чем он объемней, тем реже придется добавлять отработку. Иногда эту емкость делают очень массивной, вмещающей около 30 л использованного масла.

Усовершенствование простой конструкции печки на отработке предоставило возможность изобрести агрегат для обустройства гаража, в котором приятно будет помыть руки горячей водой, или небольшой частной баньки:

Галерея изображений

Фото из

Увеличенная камера дожига отработки

Нижняя камера в виде выдвижного ящика

Удобная схема для заливки отработки

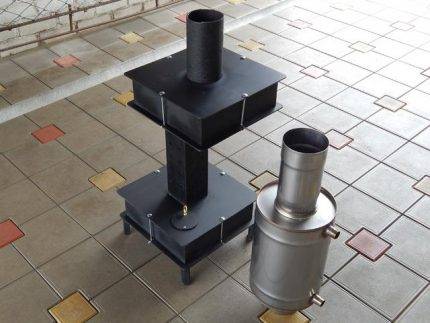

Практичный бак для горячей воды

Последовательность сборки

Буржуйка на отработанном масле порадует быстрой сборкой. Её можно сварить из остатков старого газового баллона или любой другой металлической ёмкости подходящего диаметра. Также возможна сборка из листового железа с предварительным раскроем, приданием ему нужной формы и сварки. Первая задача – соорудить первичную камеру сгорания. Её диаметр составляет 344 мм, высота – 115 мм. К нижней части приваривается герметичное днище.


Хорошо собранная буржуйка обеспечит хорошую теплоотдачу при достаточно скромном потреблении масла.

Сама печка устанавливается на металлические ножки любой конструкции. В нашем случае они изготавливаются из металлического уголка и имеют высоту 100 мм. Всего ножек четыре – буржуйка на масле (отработке) должна стоять на рабочей поверхности максимально устойчиво, так как внутри неё полыхает жидкое горючее.

Далее нам необходимо сделать крышку, плотно надевающуюся на основную часть первичного бака нашей буржуйки. Она не плоская – это кусок трубы диаметром 352 мм с приваренным к ней круглым листом аналогичного диаметра. В верхней части вырезаются два отверстия – одно диаметром 100 мм, служащее для приварки трубки с отверстиями, а второе диаметром 60 мм, служащее для заправки агрегата отработкой и регулировки подачи воздуха.

Крышку для заправки буржуйки отработкой и регулировки подачи воздуха изготавливаем из металла и садим на заклёпку.

Следующая часть – вертикальная трубка высотой 360 мм и диаметром 100 мм. В ней необходимо просверлить 48 отверстий – 6 рядов по 8 отверстий в каждом, в своеобразном шахматном порядке. Первый ряд отстоит от нижней части трубы на 20 мм, последний – в 55 мм от верха. Диаметр отверстий для подачи в буржуйку вторичного воздуха составляет 9 мм. Здесь будет сгорать отработка, поэтому воздуха нужно много.

Следующий этап изготовления буржуйки на отработке – создание вторичной камеры. Её диаметр составляет 352 мм, для её постройки понадобятся две крышки, верхняя и нижняя. Делаем в обеих крышках отверстия диаметром 100 мм, но не в центре, а в 110 мм от центра (ближе к боковине). К верхней привариваем изнутри стальную перегородку длиной 330 мм и высотой 70 мм. Свариваем буржуйку для сжигания отработки в единое целое, следя за тем, чтобы отверстия в крышках находились не друг над другом, а на противоположных сторонах. К верхней крышке привариваем патрубок дымохода высотой 130 мм и диаметром 100 мм.

Окончательная сборка

У нас в руках три части нашей буржуйки:

  • Первичная ёмкость со съёмной крышкой и отверстием для заливки отработки.
  • Трубка с отверстиями для забора вторичного воздуха.
  • Вторичная камера сгорания с патрубком под дымоход.

На окончательном этапе сборки свариваем между собой крышку первичной камеры сгорания (крышка должна оставаться съёмной), трубу с отверстиями и вторичную камеру. Теперь всё готово для проведения испытаний.

Преимущества и недостатки

Популярность этого вида отопительных агрегатов во многом обусловлена простотой их конструкции, надежностью и долговечностью. К преимуществам буржуйки на отработке относят:

  1. Простоту конструкции.
  2. Надежность и безопасность.
  3. Эффективность.
  4. Возможность использования бесплатного топлива.
  5. Отсутствие неприятного запаха и ощущения жженого воздуха.
  6. Полную экологичность.

Одним из преимуществом буржуйки является ее экологичность

Эксплуатационные характеристики масляной буржуйки и ее мощность будут напрямую зависеть от выбора конкретного проекта изготовления. В интернете можно подыскать различные чертежи буржуйки на отработанном масле своими руками, которые будут различаться своей конструкцией, мощностью и рядом других параметров.

Смотреть так же: современные варианты буржуйки.

Печь на отработке – чертежи и схема изготовления:

https://youtube.com/watch?v=ZZyiuKs18Ws

Несколько полезных советов напоследок

При эксплуатации самодельной буржуйки на отработке, некоторые владельцы агрегата сталкиваются с рядом проблем. Например:

  • нагрев помещения происходит неравномерно;
  • отработка при горении бурлит и выплескивается из бака;
  • появляется запах дыма;
  • топливо сгорает слишком быстро и т. п.

Проблему неравномерного прогрева помещения, когда возле печки жарко, а в противоположном углу холодно, можно решить, присоединив к вторичной камере сгорания специальный лабиринт. Из этого лабиринта выводят трубу, на которую ставят небольшой вентилятор. Такая конструкция позволяет направить струю горячего воздуха в любом подходящем направлении. Таким образом удалось повысить температуру воздуха в гараже до 15-20 градусов тепла при наружной температуре -35 градусов.

Если печь на отработке, сделанная своими руками, не прогревает помещение равномерно, к ней можно приделать специальный лабиринт, который позволит правильно распределить тепло, подавая струю воздуха в нужном направлении

Во многом работа буржуйки на отработке зависит от правильной тяги и размеров агрегата. Поэтому рекомендуется не делать печь на глазок, а воспользоваться точными чертежами и стараться соблюдать установленные размеры. Следует помнить, что чем выше емкость топливного бака, тем быстрее будет сгорать масло, т. е. увеличится его расход.

Чтобы отработка не шипела, не бурлила, а горела спокойно, необходимо использовать машинное масло, которое предварительно отстоялось, а не было слито пару часов назад. Кроме того, топливный бак рекомендуется наполнять не более, чем на две трети.

Что такое отработка, и как её использовать в отоплении

Отработкой называют моторное масло, которое отслужило свой срок в двигателе автомобиля и подлежит замене. Его сливают, меняя на свежее, а старое подлежит утилизации в специализированных сервисах – ведь вылить его на улицу нельзя.

Небольшая справка! Если разлить отработку или другие ГСМ на землю, на этом месте высыхает вся трава, а «мёртвое» чёрное пятно будет «радовать глаз» ещё в течение 5−10 лет.

Отработанное машинное масло используют в отопительных системах в качестве теплоносителя, однако, для подсобных помещений существует более простой вариант, который не требует больших затрат на монтаж магистралей и установку котла. Речь идёт о самодельной печи на отработке, в которой масло используется в качестве топлива. Может показаться, что сделать подобный агрегат сложно, однако, это заблуждение. Решается вопрос модернизацией – монтируется вставыш на отработке для печки. Эта работа под силу даже мастеру, который ни разу не сталкивался с подобными конструкциями. Но обо всём по порядку.

Теплоотдача таких печей неплоха для небольших помещений

Печи длительного горения

Баллон используют для создания не только обычных буржуек, но и печей длительного горения. Сегодня существует несколько способов создания таких обогревателей. Особой популярностью пользуются печи Бубафоня. Конструкция обладает многими достоинствами, среди которых стоит выделить:

  • простая конструкция;
  • высокая эффективность;
  • возможность использовать различный вид твердого топлива.

При желании печь можно включить в водяную систему отопления. Единственный недостаток – сложность в обслуживании. Чтобы достать золу, нужно переворачивать корпус.

Готовые котлы длительного горения

Конструкция

В печах такого типа используют верхнее горение. Таким образом, дрова горят сверху, а пламя распространяется вниз. Принцип работы объясняется очень просто. Пламя поступает медленно, но это не снижает эффективность отопления. Уже через несколько минут после запуска печь начнет выделять достаточное количество тепловой энергии.

Зачастую изготовляется вертикальная круглая печь, что дает возможность в качестве заготовки использовать газовый баллон или бочку. Конструкция имеет только дно

Секрет печи заключается в наличии важного элемента – груза. Именно он обеспечивает циркуляцию воздуха. Топка имеет простую конструкцию

Топка имеет простую конструкцию

Груз представлен в виде круга с трубой, которая приварена в центре снизу. Снизу по радиусу навариваются уголки или швеллера. Конструкция накрывается крышкой, в которой есть отверстие пот трубу груза. Дымоход обустраивается на стенке ближе к верху.

Как работает печь?

Корпус заполняется топливом и поджигается. На трубу ставят крышку. Когда дрова разгорятся, устанавливают крышку. Труба обеспечивает поступление воздуха, необходимого для поддержания горения.

Круг груза имеет несколько меньший диаметр, чем корпус печи. Это обеспечивает движение продуктов сгорания, которые выделяют много тепла. Чтобы обеспечить достаточное поступление воздуха, крышка должна быть негерметичной.

Эффективность работы печи обеспечивается за счет воспламенения газов, которые дают тепла не меньше, чем дрова. Отработанные газы выводятся через дымоход. Когда дрова догорят, проводится новая закладка. После сгорания остается небольшое количество золы, которую нужно убирать через несколько закладок.

Принцип работы основан на движении газов

Изготовление

Печь изготовляется в такой последовательности:

Промыть баллон и отрезать верхнюю часть. Она будет использоваться в качестве крышки. Поэтому от стенок отрезать несколько сантиметров. Места среза обработать напильником.

Важно тщательно вымыть баллон

  • Удалить вентиль и откорректировать отверстие. Через него будет проходить труба. Приварить по периметру крышки металлическую полоску, что обеспечит надежное крепление на печи.
  • Из металлического листа вырезать круг, диаметр которого будет несколько меньше диаметра баллона. Края запилить.

Резку баллона проводят очень осторожно

  • К кругу приварить трубу и сделать отверстие. Закрепить уголки, которые не будут доходить до края. Сварка должна быть хорошо сделана. От этого будет зависеть, насколько эффективно будет расходиться воздух в печной камере.
  • На корпусе сверху прорезать отверстие и закрепить железный дымоход. Проверить герметичность шва.

На завершающем этапе к корпусу и крышке приваривают ручки. Остается только собрать конструкцию и проверить ее в работе.

Вентиль удаляется, так как через него будет проходить труба

Доработки

Речь идет о внедрении современных приемов, обеспечивающих простоту в использовании и обслуживании конструкции. Главным недостатком является то, что для очистки нужно переворачивать конструкцию. Поэтому дополнительно делают зольник и колосники. Дверка должна быть герметичной, что предотвратить возникновение ненужного подсоса.

Также усовершенствование коснулось и уголков, которые привариваются к грузу. Вместо них рекомендовано использовать изогнутые полоски. Благодаря такой форме и количеству (6-8 шт.) обеспечивается равномерное распределение воздуха.

Современные модели топок несколько усовершенствованны

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
