Расстояние между канализационными колодцами для труб: Нормы СНиП +Фото и Видео

Местные канализационные системы

Постройка локальной системы утилизации канализационных стоков – это практически единственный приемлемый вариант решения проблемы благоустройства частных домовладений и других загородных объектов.

Чтобы такая локальная канализация функционировала эффективно, важно при ее строительстве учитывать все требования строительных правил и нормативов. При проектировании системы водоотведения нужно учитывать следующие моменты:

  • рельеф местности в области застройки;
  • характеристики почв на месте строительства;
  • нахождение вблизи строительной площадки источников получения питьевой воды и санитарных зон;
  • наличие построек и других коммуникаций, уже имеющихся на участке.

Основная сложность при устройстве системы канализации заключается в постройке сооружения для приема и утилизации стоков. Такое сооружение может быть представлено:

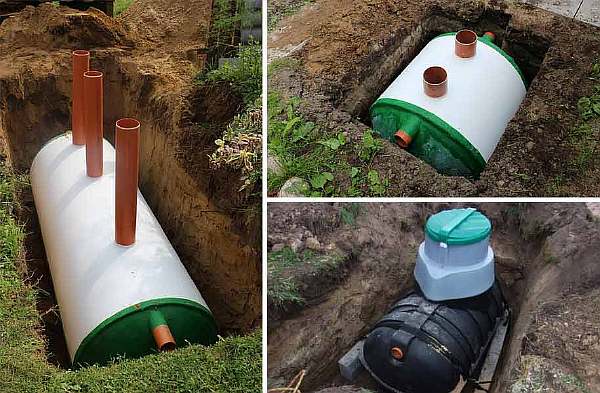

  • накопителями – герметичными емкостями для аккумулирования жидкости, которые нужно будет по мере наполнения откачивать при помощи спецтехники – машины ассенизаторов;
  • отстойниками – это обычные септики, в которых происходит очищение стоков за счет отстаивания. Окончательная очистка происходит при фильтрации жидкости через почвенный фильтр;
  • станциями глубокой биоочистки – современными установками, которые обеспечивают полный цикл очищения стоков.

В любую местную систему водоотведения обязательно входят колодцы. Это могут быть готовые пластиковые конструкции или самодельные сооружения.

Поворотные колодцы для канализации

Данный вид колодцев по своему назначению и конструкции абсолютно идентичен смотровым, с той лишь разницей, что поворотные колодцы монтируются в местах изменения направления трубопровода

Резкие изгибы с большими углами поворота обычно являются участками, чаще других подвергающимися засорению, поэтому им нужно уделять особое внимание. Именно эту функцию и выполняют поворотные колодцы


Расстояние между поворотными канализационными колодцами обычно высчитывается, исходя из длины прямых участков между изгибами трубопровода. Если же участок трубопровода длиннее, чем это определяет нормативный документ, то его нужно обязательно оборудовать ревизионными колодцами, чтобы обеспечить достаточный уровень контроля за работой системы.

А можно ли иначе

Представленные выше стандарты СНиП оправданы в случае, если речь о более-менее обычном здании. Если же это какой-то уникальный дом, например с бункером, расстояние до фундамента может быть иным

Но важно учесть, что минимальная дистанция в любом случае должна всегда соответствовать стандартам СП и СанПиН


Нормы отступов по горизонтали

В дизайне помещения половину работы может сделать человек, будучи неграмотным в архитектуре. Однако в проектировке коммуникаций стоит сразу обратиться к инженеру, если нет понимания в вопросе. Ведь чтобы исправить ошибки, допущенные вначале, придется переделывать весь чертеж.

Требования к размещению источников воды

Размещение на участке скважин, колодцев и сточных резервуаров обусловливается многими факторами. При дистанцировании объектов необходимо учитывать следующие факторы:

  • гидравлическое взаимодействие грунта и водоносного пласта (грунт является фильтратом для стока, направленного в грунтовые воды);
  • структурные и качественные особенности грунта (песок легче других пород пропускает воду, поэтому через песчаный грунт в подземные воды могут пробиться токсичные вещества);
  • уровень расположения подземного водного пласта (выгребной резервуар без специального дна недопустимо помещать ниже водоносного слоя);
  • направление движения грунтовой воды (если скважина или колодец находится ниже выгребной ямы по течению, то высока вероятность отравления воды).

Очистка

Исходя из структуры породы, водный источник дистанцируется от выгребной ямы:

  • на 20 м при плотной и водонепроницаемой глинистой почве;
  • на 30 м при суглинистом грунте средней проницаемости;
  • на 50 м при проницаемом грунте (песчаном и супесчаном).

Источники воды и выгребные ямы небольшого размера

При создании небольшого выгребного углубления, объем которого колеблется от 1 до 8 м3, санитарные требования немного ослабляются. Малогабаритный сливной резервуар может находиться на расстоянии 5–8 м от жилья в деревне или городе.

Расположение небольшой выгребной ямы относительно водозаборных конструкций следующее:

  1. Если суточная фильтрационная способность сточного сооружения менее 3 м3, то трубы, по которым чистая вода поступает в жилище, прокладывают вниз по течению подземных вод. Причем сточный резервуар должен отстоять от водозабора на 40–50 м.
  2. Если при вышеуказанной фильтрационной способности сливного сооружения водный источник находится выше по течению подземных вод, то оптимально расстояние в 25 м.
  3. Если септик располагается вертикально относительно движения подземной воды, то сооружения отстоят друг от друга на 25–30 м.
  4. Колодцы и выходы артезианских вод дистанцируются от сточной конструкции на 20 м и более.

Схема расположения строений согласно нормативам

Оптимально, когда септик располагается ниже по движению грунтовой воды, а водозаборный объект – выше.

Из вышеприведенного следует, что нюансов по размещению выгребных сооружений и водных источников много, соблюсти все правила на одном участке практически нереально, особенно если территория небольшая, а вокруг находятся соседские владения.

Специалисты предлагают следующий вариант выхода из такой ситуации:

  1. Для нескольких соседствующих участков создают водозаборную конструкцию.
  2. Делают асфальтированную или покрытую бетоном площадку величиной 3х2,5 м, с наклоном поверхности 5 % относительно конструкции.
  3. Водозабор должен отступать от красных уличных линий на 2,5–5 м.

Септик на даче

Основные виды кабельных колодцев

Пластиковые кабельные колодцы используются для установки, протягивания, ремонта и проведения проверок кабелей связи. Монтаж колодцев осуществляется в неагрессивных по отношению к бетону грунтах.

Основные разновидности колодцев кабельной связи – ККС-2 и ККС-5. Они обладают восьмигранной формой и включают две половины – верхняя, обладающая верхним перекрытием и половиной боковых стен, нижняя – половина боковых стен и дно. Также кабельные колодцы в своём перекрытии имеют отверстие, оснащённое входным люком.

На рынке представлены и кабельные системы мелкого заглубления. Они могут располагаться на тротуарах, газонах и под дорогой. В отличие от других разновидностей колодцев, муфта в устройствах мелкого заглубления собирается снаружи, а не в шахте. Потом её вместе с кабелями опускают на колодезное дно. Швы на представленной конструкции отсутствуют, поэтому воздействие грунтовых вод системе не повредит. В этой связи и срок использования системы мелкого заглубления намного дольше.

Вне зависимости от вида все колодцы связи производятся из бетона марки М200. Они рассчитаны на то, чтобы выдержать нагрузку проезжей части. В верхней части колодца присутствует усиленное кольцо. Внизу есть особый приямок для отвода воды. Ещё из элементов колодца стоит отметить ерши, позволяющие производить фиксацию кронштейнов под оборудование и кабели, и серьги, используемые для фиксации блока в процессе проведения кабеля.

Сооружение колодца

Строительство колодца начинаем с выкапывания ямы. При этом её диаметр должен быть больше на полметра, чем диаметр колец. Это нужно для устройства уплотняющей засыпки из песка и гравия по периметру сооружения.

Оптимальными для шахтного сооружения считаются кольца диаметром 100 см и высотой 25-50 см. Конструкции большего размера сложно самостоятельно (без использования техники) опускать и поворачивать. Для облегчения копки и устройства колодца над ямой устанавливают треногу. С её помощью удобно поднимать землю и опускать бетонные кольца.

Копание ствола и установка колец

Работу ведут в таком порядке:

  1. Копать яму удобней лопатой с коротким черенком, поскольку пространство очень тесное. Выкопав яму глубиной 50 см, производят монтаж первого кольца. Для его подъёма и опускания используют лебёдку. Под своим весом кольцо будет постепенно проседать.
  2. Откопав ещё 25 см в глубину, выполняют монтаж следующего кольца. Между собой кольца соединяют металлическими скобками.
  3. Таким образом продолжают вести работу по откопке ямы и установке колец до тех пор, пока не доберутся до водоносного горизонта – дно ямы начнёт заполняться мутной водой. Обычно на это уходит от 5 до 7 дней.

Сооружение водоприёмника и фильтра

Согласно СНиП все колодцы должны быть оборудованы фильтром. Это позволит эффективно очистить воду и сделать её пригодной для питья. Для устройства донного фильтра делают следующее:

  1. Откачивают мутную воду со дна колодца.
  2. Углубляют дно ямы на 150 мм. Хорошо разравнивают поверхность и убирают грязь.
  3. Затем на дно высыпают чистый речной песок. Высота слоя равна 250 мм.
  4. Сверху делают слой из мытого раствором хлорной извести щебня или гравия высотой 200 мм.
  5. Последним слоем будет крупный мытый щебень. Его высота составляет 200 мм.

https://youtube.com/watch?v=_NZb2C7SmAQ

Гидроизоляция

Требования СНиП предусматривают обязательное устройство наружной и внутренней гидроизоляции ствола шахтного колодца. Для герметизации швов между железобетонными кольцами можно использовать специальные составы, жидкое стекло или приготовить смесь из клея ПВА и цемента.

Для лучшего проникновения смеси сначала все швы промазывают жидким раствором клея, а потом при помощи шпателя наносят более густую смесь.

Наружная гидроизоляция нужна для защиты от попадания талой воды, осадков и верховодки. Наружную поверхность бетонных колец обрабатывают приникающей гидроизоляцией. Иногда для этих целей используются два слоя рубероида с обмазкой мастикой. Некоторые мастера для наружной изоляции применяют полиэтиленовую плёнку. Её обматывают оголовок сооружения.

Вокруг верхних колец оставляют траншею глубиной 1,5-2 м и шириной 50 см, в которую плотно  утрамбовывают глину. Поднявшись на уровень поверхности земли, глиняный замок сооружают с уклоном от стенок колодца. Это позволит осадкам не собираться у сооружения. Для более эффективной гидроизоляции вокруг оголовка бетонируют отмостку.

Оголовок

Согласно СНиП оголовок колодца должен быть высотой не менее полуметра. Обычно его делают из тех же бетонных колец, но для повышения эстетической привлекательности сооружение обкладывают камнем, кирпичом, штукатурят или обшивают брусом.

Делая монтаж оголовка, не забудьте о таких важных моментах:

  • Для сохранения чистоты воды обустройте крышу с хорошим свесом.
  • На дверцу в крыше лучше повесить замок. Это защитит ваших любопытных детей от падения в колодец.

Основные преимущества колодцев связи

Все ККС подразделяются на лёгкие и тяжёлые системы. Лёгкие ставятся под пешеходной зоной, тяжёлые – под проезжей частью. Производят колодцы связи из полиэтилена высокой плотности, а крышки для устройства выполняются из чугуна, бетона или HDPE. Все без исключения кабельные системы обладают следующими преимуществами:

  • стойкость к воздействию низких температур;
  • герметичность конструкции;
  • возможность проведения монтажа в тяжёлых условиях;
  • отличная прочность;
  • небольшой вес;
  • большой срок эксплуатации;
  • простота монтажа, складирования и перевозки;
  • возможность подключить модель к канализации свободной конфигурации.

3 Максимальная глубина закладки канализационных труб

Данный показатель тоже имеет большое значение для нормальной эксплуатации трубопровода. Вес земли может значительно давить на стенки трубных изделий в грунте. Если трубы прокладывают чересчур глубоко, возрастает вероятность повреждения сети. При проведении ремонтных работ в таком случае потребуется выполнять сложные и объемные земляные работы.

СНиП рекомендует для насыщенных влагой грунтов и грунтов со скальными включениями максимальную глубину закладки трубопровода не более четырех метров. А вот для сухой земли глубина прокладки берется уже выше – от пяти до восьми метров.

Если указанные нормативы по проекту необходимо превысить, обязательно следует применять лотки из железобетона, в которые помещаются канализационные трубы. Такие лотки могут выдерживать большие нагрузки, следовательно, они будут надежно предохранять трубы от выхода из строя.

Профессионалы, кроме того, советуют приобретать жесткие трубы для ситуаций, когда канализационная сеть прокладывается под проезжей частью либо на большой глубине. Оптимальным вариантом в данном случае являются двухслойные полиэтиленовые гофрированные трубы.

Итак, какая глубина канализационной трубы может считаться идеальной? Во-первых, та, которая соответствует Саннормам и правилам (или же отличается от рекомендованных показателей на незначительные величины). Во-вторых, она должна учитывать особенности климата и грунта, где выполняется прокладка системы. Главное, чтобы сеть не промерзла в период холодов, так как подобная проблема является действительно огромной неприятностью. Позаботьтесь о правильной прокладке канализации, и ваша жизнь стопроцентно будет по-настоящему комфортной!

Используемые материалы

В последнее время для оборудования канализационных систем частного дома в основном применяется пластиковые трубы различного диаметра. Колодцы изготавливаются из пластика или железобетона в зависимости от объема жидкости.

Наружные пластиковые канализационные трубы.

Устройство колодцев канализации из пластика имеет свои преимущества, основными из которых является простота в монтаже, долговечность и надёжность.

Из технических характеристик можно выделить такие показатели как:

  • повышенная прочность и устойчивость к критическим нагрузкам;
  • износостойкость материала;
  • гладкость внутренней рабочей поверхности, что препятствует образованию наростов;
  • герметичность соединений.

Однако колодцы из такого материала рассчитаны на небольшие объемы сточных вод и не подходит для мягких типов грунта, где возможна сезонная деформация или подвижки грунтовых слоёв.

Бетонный дренажный колодец.

Бетонные колодцы применяются повсеместно, несмотря на сложность монтажа.

Шахты строятся из железобетонных колец и обладают рядом преимуществ:

  • подходит для любого типа грунта;
  • быстро монтируется;
  • имеет высокую прочность и надёжность;
  • не подвержен воздействию химических веществ.

Однако для обустройства таких шахт (колодцев) необходимо привлекать строительные бригады с подъёмной техникой.

Как правильно смонтировать сточный колодец

Перед выполнением монтажа канализационного колодца возле частного дома необходимо разработать проект с точным указанием месторасположения каждого элемента системы. Простого плана на листочке недостаточно. Проектированием должен заниматься квалифицированный специалист, который сразу учтет все нюансы и правила.

Монтаж ввода в пластиковый колодец

Упрощенно процесс установки колодца выглядит следующим образом:

  1. Подготовка котлована по размерам выбранной конструкции глубиной ниже уровня промерзания грунта.
  2. Формирование на дне гравийной подушки толщиной 20–30 см для герметичного резервуара и 40–50 см для дренажной камеры септика.
  3. Укладка на гравий бетонной плиты основания.
  4. Установка бетонных колец или пластиковой конструкции.
  5. Подсоединение труб.
  6. Закрытие колодца крышкой с люком и вентиляционной трубой.
  7. Обратная засыпка котлована и траншей с трубопроводом.

При использовании кирпича или колец из железобетона особое внимание при монтаже следует уделить герметизации колодца изнутри. Все стыки и швы необходимо промазать цементным раствором и битумом

Камерам с дренированием герметичность вовсе не нужна. Чем больше в них прорех снизу и по бокам, тем быстрее будет происходить водоотведение в грунт.

Схема подсоединения канализационного колодца

В фильтрационном и перепадном колодце обязательно нужно установить водоотбойник, который будет гасить энергию водного потока и не позволит ему разрушить корпус или подушку дренажа.

Труба вентиляции должна возвышаться над землей на 0,6–0,7 метра. Только так она будет функционировать правильно и не допустит скопления внутри взрывоопасных газов, образующихся при разложении органики.

Чтобы избежать замерзания, колодец в завершении монтажа обязательно должен быть закрыт слоем грунта толщиной от полуметра. Если насыпать такой покров из земли проблематично, то придется утеплять конструкцию пенопластом.

Все достаточно просто, работы можно выполнить даже в одиночку. Но если система канализации протяженная и септик от дома отстоит далеко, то лучше привлечь экскаватор, чтобы ускорить выемку грунта.
