Виды компенсаторов для трубопровода, для чего нужны устройства: Обзор +Видео

Что такое гидроудар

Гидравлический удар(гидроудар) представляет собой кратковременное, но резкое и сильное повышение(понижение) давления в трубопроводе(в системе водоснабжения) при внезапном торможении(ускорение) двигавшегося по нему потока жидкости.

Простыми словами гидроудар-это резкий скачок давления в трубах

Гидравлический удар бывает:

  • Положительный – когда давления в трубопроводе очень резко повышается. Это может произойти, при быстром закрытие крана(вентиля, задвижки) или включения насоса.
  • Отрицательный – когда наоборот, происходит понижение давления в водопроводе, из-за того, что открыли кран или выключили циркуляционный насос.

Наибольшую опасность для водопровода представляет положительный гидроудар. Допустим вы открыли кран и помыли посуду. Закончили мыть, вода вам не нужна, закрыли кран.

При этом в водопроводе происходит следующее. Водный поток некоторое время, по инерции, течёт с прежней скоростью. Потом сталкивается с преградой (кран ведь закрыли). И «ударяясь» об эту преграду, образуется обратная волна. А так как вся система водоснабжения герметична. У этой обратной волны происходит столкновение с водным потоком идущим на встречу. В результате получается гидроудар.

Самые первые признаки гидроудара – глухие стуки и щелчки, слышимые при открытие или закрытие крана. Появления подтеков в местах соединения водопроводных труб или подтекающие краны.

Причины возникновения гидравлического удара

Основными причина , возникновения гидроудара системе водоснабжения:

  • Резкое перекрытии запорной арматуры(кранов, вентилей, задвижек.
  • Поломка или отключение циркуляционного насоса, насосной станции.
  • Воздушные пробки в системе водопровода.
  • Перепады сечения водопроводных труб.

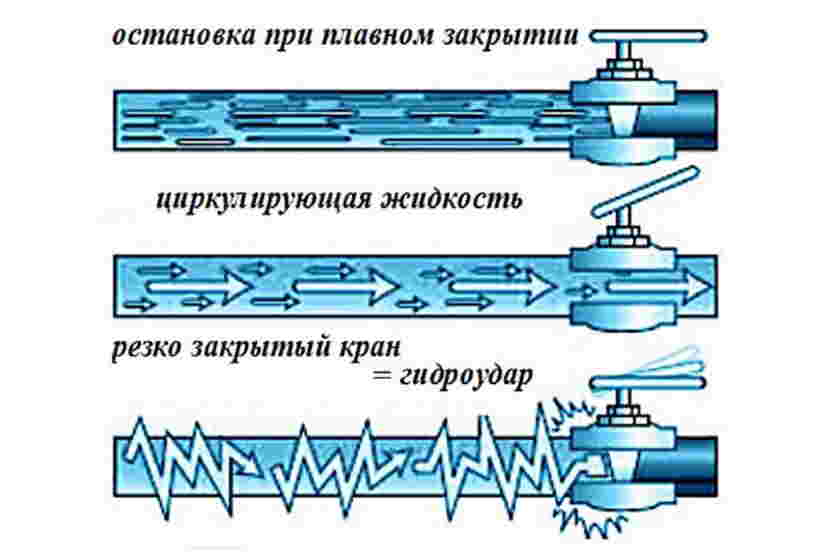

В основном, гидроудар происходит при резком закрытии запорной арматуры. Вода проходит по трубам с постоянным давлением, но когда происходит резкое перекрытие водного потока. Давление воды на стенки труб увеличивается в несколько раз.

И в результате, могут лопнуть трубы или придут в негодность уплотнители резьбовых соединений и запорные элементы.

Конечно, резко закрытый кран не единственная причина возникновения гидроудара. Похожая ситуация бывает когда в системе остаётся воздух. В тот момент когда открывается кран, вода сталкивается с пробкой из воздуха.

И эта воздушная пробка в условиях замкнутого пространства выступает амортизатором. Вследствие чего с огромной силой выталкивает воду и происходит удар.

Также появление гидроударов могут спровоцировать трубы разного диаметра. Перепады давления, если трубы не приведены к общему знаменателю, гарантированы

Последствия гидроудара

Давление выше допустимой нормы критично для труб и их соединений. Запорная арматура тоже может выйти из строя.

От первого гидравлического удара, повреждение водопровода, обычно не происходит. Ведь изделия для водоснабжения изготавливаются с запасом, в случае повышения давления. Но последующие гидроудары будет бить в то же самое, слабое место. И в какой — то момент труба или запорная арматура выйдут из строя.

Если прорыв водопровода произошёл в квартире многоквартирного дома, то произойдет затопление, будет повреждено имущество, вашей квартиры и соседей снизу.

В случае повреждения центрального водопровода Может произойти отключения нескольких домов или района. То это уже чрезвычайное положение. Так как жильцы многоквартирных домов останутся не только без питьевой воды, но и без канализации.

Ну а если в результате гидроудара повреждается труба горячего водоснабжения. То это может привести к серьёзным ожогам.

Про температуру горячей воды в квартире читайте здесь

Критерии выбора

Прежде чем приступить к выбору полипропиленовых компенсатора, следует измерить диаметр труб либо угловых элементов, участвующих в монтаже. Наиболее распространённым размером пластиковых труб, используемых в жилых и общественных зданиях, является сечение 20-40 мм. И если для водопроводных труб подойдёт практически любой вид компенсаторов, то при монтаже системы отопления рекомендуется отдать предпочтение фланцевой модели.

Это объясняется необходимостью формирования надёжного герметичного соединения и способом крепления фланцевых видов. Дело в том, что для закрепления таких моделей используется не магистральная труба, а встречный фланец

Благодаря применению данной технологии формируется очень герметичное и прочное соединение, что особенно важно для обеспечения бесперебойной работы системы отопления

В случае возникновения аварийных ситуаций элемент легко демонтируется и при необходимости заменяется на новый

При выборе следует обращать внимание и на величину предельно допустимых нагрузок, которую способен вынести компенсатор. Так, сильфонные модели, имеющие длину 25 см и диаметр сечения 21,5 мм, легко справляются с давлением до 16 атмосфер, в то время как мощность сдвиговых моделей длиной 17 см и сечением 18 мм составляет всего 12 атмосфер

Фланцевые компенсаторы считаются самым мощным видом и при длине 29,5 см и диаметре 20 мм способны выдержать давление в 18 атмосфер.

Наиболее универсальной моделью, используемой как для обустройства горячего водоснабжения, так и для монтажа системы отопления, является термокомпенсатор Козлова. Эта отечественная разработка считается очень популярной среди российских потребителей. Особенностями изделия являются широкий выбор типоразмеров сечения, значения которых варьируются от 2 до 6,3 см, а также возможность подключения соединителя с использованием переходной муфты.

Модели легко устанавливать, они характеризуются небольшими габаритами, хорошо вписываются в систему трубопровода и не загромождают интерьер. Компенсирующая способность на сжатие для моделей сечением 2 см соответствует показателю DN 25, а для изделий толщиной 25 мм – значению DN 32. Максимально допустимая температура составляет 100 градусов, а показатель рабочего давления соответствует 16 атмосферам.

Как избежать гидроудар в водопроводе

Есть несколько способов предотвратить гидроудар в квартире и частном доме.

  • увеличить диаметр водопроводной трубы, для уменьшения скорости потока воды
  • плавное перекрытие водного потока.трубы

Плавное перекрытие системы водоснабжения

Также важную роль играет эластичность труб, как они могут деформироваться под давлением. Но стоит отметить, что эти мероприятия, лишь растягивают процесс, снижая его мощность, и соответственно воздействие на систему водоснабжения..

Все запуски и выключения трубопровода должны производиться плавно. Для того чтобы обеспечить равномерное изменение давления в трубах.

Вентиль и краны старого образца, гораздо безопаснее в плане гидроударов. Для того чтобы перекрыть воду, нужно будет сделать несколько оборотов . Соответственно давление будет падать медленнее. Резко перекрыть даже при самом огромном желании не выйдет,

В последние время в квартирах часто используют шаровые краны. Для перекрытия поступления воды достаточно один раз повернуть кран . Не все знают что перекрытие надо делать плавно.

Гидравлический удар при этом, все равно произойдет. Но он разобьётся на несколько ударов, незначительных по силе. Следовательно не так опасных.

Как выбрать приспособление?

При выборе компенсатора для трубопроводов теплосетей и водоснабжения (и вообще – все компенсаторы любого назначения) необходимо помнить о следующих нюансах:

  1. На гофре не должно быть каких-либо повреждений – перед покупкой следует тщательнейшим образом ее осмотреть со всех сторон, возможно, ее могли повредить при транспортировке или выгрузке.
  2. Во время выбора необходимо ориентироваться на определенные характеристики (расход, напор, температура) транспортируемой среды – для одного или другого вида компенсаторов они разные, как правило, это можно узнать из описания.
  3. Большое значение имеет герметичность камер и каналов – многослойные компенсаторы часто даже при легких повреждениях ее утрачивают.
  4. Наиболее долгий срок эксплуатации имеют сальниковые компенсаторы.
  5. От гладкости зеркала компенсатора напрямую зависит срок службы набивки: чем оно более гладкое – тем дольше срок.
  6. Сальниковые компенсаторы наилучшим образом себя зарекомендовали во время капитальных ремонтов сложных структур в теплотрассах.

Цена на компенсирующие устройства зависит от производителя, а также специфики разновидностей и составляет:

  • сильфонные компенсаторы от 2 до 8$;
  • осевой (сальниковый) линейного расширения – 25-50$;
  • П-образные компенсаторы – 10-15$.

Обычно, сильфоны компенсаторов делаются из латуни, бериллиевой или фосфорной бронзы. Используют также и нержавеющую сталь. Во время изменений температуры и показателей давления материалы подвергаются некоторой деформации, расширению либо сужению во время резкого охлаждения. В случае если в трубопроводе не использовать установку подобного устройства, то трубы не смогут справиться с компенсацией, и довольно быстро выйдут из строя.

Полипропиленовые трубы Valtec. Общая информация

Технические характеристики труб ПП

С года основания компания Валтек завоевано значительное место на мировом рынке. Ее спецификацией является большой сантехнических устройств для водопроводов, отопительных и сточных сетей. В 2010 году они начали производство ПП труб.

Существуют однослойные и многослойные ПП трубопроводы.

Для армирования многослойных труб используется алюминий. Благодаря армированию обеспечивается полная защита от проникновения воздуха, чем снижаются риски возникновения коррозийных образований во внутренней системе приборов отопления.

Для производства труб ПП используется очень прочный полипропилен класса PPR-100. Такие изделия используют в отопительных и водопроводных системах, на промышленных предприятиях. Они способны эксплуатироваться при температурах до +90С.
Компанией производится продукция по ГОСТ. Благодаря применению модифицированного полимера PP-R третьего типа обеспечивается значительная стойкость изделий к температурным колебаниям и давлению сети.

Данные трубы обладают долговечностью, эксплуатационный срок достигает пятидесяти лет. Фирмой Валтек предоставляется 7-летний гарантийный срок на свои продукты.

В ассортименте имеется наличие цельных изделий, используемые для холодного водоснабжения и низкотемпературных систем.
Монтаж проводится способом контактного сваривания с использованием соединительных элементов (фитинги), специальных для труб производства Валтек, ведь качество любых систем может быть достигнуто только соответствием всех элементов.

ПП трубы Valtec выпускаются на рынок специальными четырех метровыми тубами. На которых указывается все технические характеристики.

Плюсы

К многочисленным преимуществам полипропиленовых изделий относятся:

• Как сказано выше данные трубы обладают долговечностью;
• Стойкость к агрессивной среде и химическим веществам, коррозии;
• Полипропилен обладает стойкостью к грибковым образованиям, плесени, а также к ультрафиолету;
• Гладкость внутренних стенок, что препятствует образованию различного рода отложений;
• Полипропилен является экологически чистым материалом, не изменяет свойств воды, чем является идеальным вариантом при устройстве питьевого водоснабжения;
• Маленький вес, что является большим плюсом при транспортировке и монтаже;
• Многофункциональное использование.

Минусы

Одним из недостатков полипропиленового материала наличие большого коэффициента теплового расширения.

Так если происходит превышение допустимого температурного значения даже на один градус, трубы начинают увеличиваться в длину.

Хотя на сегодняшний день эта проблема решается армированием. Для избежания деформационных изменений конструкция полипропиленовых изделий усиливается каркасом, придающим жесткость и не позволяющий трубе гнуться.

https://youtube.com/watch?v=BsKzDC0kpvE

Монтаж и установка компенсаторов трубопроводов

Трубопроводные системы при изменении режимов работы по перекачке рабочей среды или колебаний погодных условий подвергаются деформациям, называемыми температурными.

При нагреве стальных труб суммарной длиной 100 п.м., до температуры в 50 градусов Цельсия они могут вытягиваться на расстояние от 40 до 60 мм. Учитывая то, что те же магистральные трубопроводы тянутся на многие километры, то сумма удлинения, составляет серьезные цифры.

Тепловая деформация приводит к тому, что в системе появляются большие продольные усилия.

Они оказывают воздействие на фиксированные промежуточные опоры. Кроме того, возникающие воздействия не только разрушают опоры, но и приводят к прогибу труб. Все перечисленные избыточные усилия могут привести к тому, что существующие соединения (сварочные или фланцевые) могут быть повреждены.

Компенсатор гидроударов во внутренних системах водоснабжения FAR

—>

НаименованиеРазмерРозничная цена, руб.Цена со скидкой, руб.
Компенсатор гидроударов во внутренних системах водоснабжения FAR FA 2895 121/2″

Полный прайс-лист на клапаны FAR в формате Excel вы можете скачать здесь.

Явление «гидроудара» возникает в случае внезапного открытия или закрытия оборудования (привода смесительного крана, насоса и т. п.), которое приводит к появлению избыточного давления в системе. Компенсатор гидроударов FAR принимает «на себя» избыточное давление, сохраняя нормальные рабочие параметры для компонентов системы. Также его задачей является значительное снижение шума от вибрации, которая возникает в результате закрытия потребителя воды.

Характеристики

  • Присоединение — НР 1/2″;
  • Максимальное давление — 50 бар;
  • Номинальное давление — 10 бар;
  • Максимальная рабочая температура — 100°C.

Конструкция

1. Верхняя часть корпуса — латунь CW617N; 2. Пружина — AISI 302; 3. Уплотнительное кольцо — EPDM; 4. Диск — пластик; 5. Нижняя часть корпуса — латунь CW617N; 6. Зажимное кольцо — латунь CW614N; 7. Уплотнение — EPDM.

Уменьшение избыточного давления происходит посредством воздушной камеры и стальной пружины, соединенной с пластиковым диском, имеющим двойное уплотнение, которые поглощают большую часть избыточного давления.

В открытом положении потребителя давление в трубопроводе остается постоянным.

При закрытии потребителя давление в трубопроводе увеличивается, и компенсатор гидроударов FAR поглощает избыточное давление, обеспечивая защиту компонентов системы.

Компенсатор гидроударов рекомендуется устанавливать на конце трубопровода к потребителям (шаровые краны, сантехнические приборы, моторизованные клапаны и т. п.) или на коллекторах.

Пример установки компенсатора гидроударов на коллекторах Multifar.

Пример установки компенсатора гидроударов к потребителю.

Компенсатор гидроударов может быть установлен вертикально или горизонтально.

Устанавливая компенсатор гидроударов необходимо убедиться, что его расположение не создает областей, где может происходить застой воды, который приводит к размножению бактерий. Например, следует избегать установки компенсатора в верхней части стояка.

Для чего служат компенсаторы

Работа теплосетей проходит под воздействием температурных перепадов и изменения давления внутри системы. Данные условия считаются опасными для ее функционирования. Применение компенсаторов разрешает эту проблему, сглаживая влияние негативных факторов на деятельность труб. Перепады температуры, давления заставляют материалы труб сжиматься или расширяться, что влечет деформацию и повреждения трубопровода. Компенсатор, как защита, не позволяют выйти из строя водопроводной системе.

Возможные объемы нагрузки следует рассчитать, разрабатывая проект теплотрассы и водопровода. Соблюдая правила, можно монтировать элементы, способные компенсировать изменения труб.

Устройства для компенсации бывают из разных материалов, необходимо выбирать подходящий материал для данной системы. Правильно принятое решение в отношении компенсаторов повысит срок эксплуатации системы без аварий. Компенсаторы, как и трубы, бывают из разных материалов: стальные, пластиковые.

Внимание! Монтировать защитные устройства следуют во все типы водопроводов, проложенные из любого материала. Современные системы водоснабжения прокладывают в основном из полипропиленового материала, который подвержен высокой линейной деформации при температурном расширении

Трубы из данного материала всегда оснащают компенсаторами

Современные системы водоснабжения прокладывают в основном из полипропиленового материала, который подвержен высокой линейной деформации при температурном расширении. Трубы из данного материала всегда оснащают компенсаторами.

Устройства монтируют:

  • во время прокладки водопроводной системы.
  • во время монтажа теплого пола.
  • в канализационной системе.
  • в отопительной системе, в водопроводе с горячей водой.

Чем грозит расширение труб

Если не учитывать возможность расширения труб во время повышения температуры, то во время нагрева элементы трубопровода уходят в стороны и становятся не прямые, а в виде волн. Это влечет повышение уровня шумов во время протекания жидкости.

Деформация труб приводит:

  • К разрушению крепежных опор.
  • К тому, что снижается пропускная способность, потому что воздух скапливается в верхних частях трубопровода.
  • К падению у отопительных радиаторов температуры.
  • В участках с изгибами появляются трещины, что влечет к протечкам.

Применяя устройства, обеспечивается:

  1. Бесперебойная работы системы в течение долгого времени.
  2. Поддержание в трубах во время его изменений.
  3. Гидроударная защита.
  4. Исключение деформации во время перепадов температуры.

Установка компенсаторов для ПП труб

До того как приступать к установке, советуем ознакомиться с основными правилами и требованиями. Вот они.

  • Перед сварочными работами профессионалы обматывают технические узлы тканью из асбеста с целью предотвращения попадания металлических брызг.
  • Компенсатор устанавливается исключительно на прямолинейных участках магистрали.
  • Между парой неподвижных крепежей допустим монтаж только одного технического узла.
  • Также перед монтажом проверяется то, соответствуют ли технические параметры компенсатора аналогичным параметрам трубопровода.
  • Наконец, компенсатор следует заранее проверить на предмет наличия дефектов и повреждений. Если изделие браковано, то использовать его нельзя.

П- и Г-образные компенсаторы для полипропиленовых труб

Компенсаторы: петлеобразный и «змейка»

Температурный перепад, °СОтношение длины дуги к длине хорды, L/aДлина дуги, LДлина хорды, аСтрела прогиба, h
101,00220,22690,22640,0064
201,00450,33160,33010,0137
301,00670,40140,39870,0201
401,00870,45380,44990,0256
501,0110,52360,51760,0341
601,01310,55850,55130,0387
701,01680,61090,60140,0463
801,01760,64580,63460,0517
901,01960,68070,66760,0574
1001,0220,71560,70040,0633

Таблица Значений геометрических параметров компенсатора «змейка» с диаметром трубы принятом за единицу

Сама технология установки зависит от того, какой именно тип компенсатора был выбран. Что характерно, нарезной метод монтажа устройства в полипропиленовый трубопровод не обеспечивает высокой прочности системы в целом. И это главный его недостаток. А чтобы прочность была на требуемом уровне, рекомендуется прибегнуть к сварочным работам.

Обратите внимание! Большой популярностью пользуется и другой способ установки – так называемая «американка». Заключается он в применении разъемного фитинга, с одной стороны оснащенного железной резьбой, а с другой – полипропиленовым основанием

Сама процедура сварки для крепления компенсатора к трубам состоит из нескольких этапов.

  1. Этап первый. Подготовительные мероприятия.
  2. Этап второй. Планировка всей магистрали.
  3. Этап третий. Нарезка трубопровода.
  4. Этап четвертый. Собственно, сварка изделий.

Итак, сварка является самым эффективным методом крепления, для чего, как отмечалось выше, необходим специальный паяльник. Вначале участок компенсатора, который войдет в трубу, тщательно зачищается. После этого труба и примыкающая к ней часть технического узла разогреваются с помощью сварочного аппарата, затем соединяются.

На период остывания оба элемента должны быть надежно зафиксированными, иначе соединение не будет герметичным, и при использовании будет протекать.

А если компенсаторы для полипропиленовых труб устанавливаются по комбинированному методу (с металлическим водопроводом), то соединение должно выполняться несколько по-другому – с использованием не только сварки, но и резьбы. Происходит это следующим образом. Вначале отключаются стояки, а вода из системы сливается. Затем вентили снимаются, а трубы прочищаются посредством троса. Лишь после этого устанавливается комбинированный вариант. Пластиковый компонент приваривают к трубопроводу, а металлический с помощью резьбы соединяют со смесителем.

Монтаж отопления из полипропиленовых труб

Советуем ознакомится с нашим руководством по монтажу системы отопления из полипропиленовых труб. Все подробности смотрите тут

Редуктор давления, предохранительный клапан, гаситель гидроударов — что где ставить?

1. Редуктор давления Ставьте обязательно, но насчет его работоспособности и повреждений больше следует озаботиться тем, что в трубах течет (про гаситель гидроударов см. ниже). Для редуктора важнее чистота рабочей среды (воды в трубе). Если хотите, чтобы редуктор долго вам служил, то рекомендуется поставить передним фильтр механической очистки с сеткой 100 мкм (например, .) Себе домой поставила такой же самопромывной фильтр с манометром Tiemme.

2. Гаситель гидроударов

Даже не заморачивайтесь.

Если у вас в квартире есть гибкая подводка, хоть где-то, тогда эти шланги будут срабатывать, как гасители гидроударов. Например, у вас на кухне однорукий смеситель, и вы закрываете воду резким рывком/ударом рычага, то возникает гидроудар. Тогда гибкая подводка к смесителю (резиновый шланг в оплетке) дёргается от резкого повышения давления воды. Для другой арматуры особых проблем не возникает. Так как сначала гидроудар получает подводка/шланг, и в нём все гаснет. В конце концов, у вас больше шансов, что шланг порвется, чем пострадает редуктор или другая установленная на трубе арматура. Лечится данная проблема элементарно: строгим внушением любителям резко закрывать смеситель. В общем, объясните членам семьи, что краны надо закрывать плавно, тогда и гидроударов не будет. Если внушение не подействует, тогда придется заморочиться насчет установки к смесителям жесткой подводки (медные трубки или труба из гофрированной нержавейки). Мне больше нравятся медные трубки (на вид приятнее и надежнее).

В общем, если хотите поставить гаситель гидроударов, то ставьте. Но не заморачивайтесь с регулировкой. Оставьте заводскую – 3,5 бар. Просто отрегулируйте редукторы на 3,5 бара и всё. Для внутриквартирной разводки вам давления 3,5 бар хватит.

3. Предохранительный клапан. Вот это вам в квартире точно НЕ требуется. Смотрите их характеристики и предназначение (например, клапан)): «Предназначен для установки на водогрейных котлах, водонагревателях, сосудах под давлением, трубопроводах…»

Клапан не для квартиры. (Для дома — да, но не для квартиры) При срабатывании клапана происходит аварийный сброс воды (в случае повышении давления в системе). Поэтому требуется подсоединение к канализации, естественно с разрывом струи, т.е. через специальный сифон (либо ведерко надо ставить ). При этом, надо учесть два момента: 1) Постоянное повышение давления в системе будет приводить к систематическому срабатыванию клапана. То есть вода будет сливаться через клапан постоянно. И ведерко уже не спасет, так как поток воды будет лить без перерыва. Так что разоритесь на воды. 2) Если вы поставите редуктор, то в квартире после редуктора давление будет стабильным. Предохранительный клапан тогда будтет излишеством. И единственное что может возникать в системен, так это гидроудары, но это уже другая проблема и другое решение (см выше. п.2)

Схема установки После счетчика воды ставите самопромывной фильтр, потом редуктор. После идет коллектор, а в торец коллектора — гаситель гидроударов.

Использование оборудования

Для труб, изготовленных из полипропилена, компенсаторы применяются в агрегатах, отвечающих за горячее водоснабжение. Именно поэтому температура рабочей среды не должна превышать отметку в 90°С, а показатель рабочего давления может достигать показателя в 10 атм. Такой тип оборудования категорически не рекомендуется устанавливать в той категории регионов, где температурный режим окружающей среды может опускаться ниже отметки в -40°С. При наличии сейсмологической активности на выбранном регионе, использование также не рекомендуется, если присвоенный уровень опасности превышает отметку в 9 баллов.
Монтаж компенсаторов осуществляется исключительно на прямолинейных участках.

Однако, исходя из практических наблюдений, полипропиленовые трубы со временем под воздействие высоких температур могут существенно провиснуть или удлиниться. В этом случае, если длина участка составляет более десяти метров, то рекомендуется использовать гибкий тип компенсаторов. Однако для этого следует заранее произвести все необходимые расчеты касательно длины обустраиваемой магистрали. Такой тип агрегатов позволяет осуществить все необходимые манипуляции без особых затруднений и достаточно быстро. При осуществлении монтажа, в самом процессе, следует всячески избегать возможного затопления компенсаторов посредством грунтовых вод. Агрегаты нагружать огромным количеством труб не стоит, так как конструктивно они будут отличаться друг от друга.

Виды компенсирующих устройств

Из-за довольно широкого спектра использования существуют различные виды компенсаторов трубопроводов. Они бывают:

  1. Сильфонные. Гофрированный стальной отрезок с соединительными фланцами. Используется для паро- или газообразных смесей, воды, азота и воды. Может использоваться с другими средами которые не вступают в реакцию с материалом(инертны, растворы промывок и другое). Используется для компенсации температурных деформаций в теплосетях(наиболее часто). Установка сильфонных компенсаторов на трубопроводах возможно только при температуре среды не превышающей +700оС и давлении до 250 атмосфер.
  2. Сальниковый. Является «братом» предыдущей версии. У сальникового варианта более скромные возможности: давление среды – до 25 атмосфер, температура не должна превышать +300оС. Есть также и некоторые отличия в конструкции.
  3. Линзовые. Линзовый представляет собой сваренную из нескольких линз конструкцию (как правило, 2-4, чем больше, тем выше эффективность, и соответственно больше ход компенсатора), а также присоединительных патрубков. Такое изделие изготавливается из стали либо сплавов со схожими качествами. Линзовый компенсатор используется для трубопроводов, которые транспортируют малоагрессивные либо неагрессивные среды с давлением, не превышающем 16 атмосфер.
  4. Резиновые или как их называют еще – вибрационные вставки. Как это видно из названия, данный компенсатор представляет собой участок, изготовленный из резины, имеющий муфтовое или фланцевое соединение с трубопроводом. В качестве материала используется жаростойкий синтетический состав, который по своим характеристикам и свойствам значительно превосходит обычную резину, что существенно увеличивает возможности его использования. Его устанавливают для транспортировки сред с температурой не более +150 оС (в случае с паром – не более +180оС) и давлением не превышающем 16 атмосфер. Категорически запрещено использовать для растительных и минеральных жиров и масел, пропана, бутана, бензина, хлорированных углеводородов.
  5. Тканевые. Данный тип компенсаторов для трубопроводов является наиболее популярным вариантом, используемым на системах низкого давления (до 0,7 атмосфер, однако существуют модели, которые могут использоваться для эксплуатации и при 3 атмосферах). В отличие типов описанных выше, которые имеют ограничения по размерной сетке, данный тип может иметь любые габариты. Делается из композитных много- либо однослойных материалов (стеклоткани, синтетических, нержавеющей стали, керамики). может быть использован на трубопроводах транспортирующих среду с температурой до +1000оС.
  6. П-образные. Наиболее популярный вид промышленных вариантов, который используется практически везде, где есть трубопроводы большой протяженности. Конструктивно выглядят как участок трубы с П-образным изгибом (из-за чего собственно и имеет такое название). При появлении колебаний в трубопроводе, П-образный участок гасит их, благодаря изменению своего положения относительно продольной оси, из-за чего не дает возможности «продвигаться» колебаниям дальше по линии.

При конструировании делается расчет компенсаторов для трубопроводов, и внимание главным образом уделяется обеспечению общего уровня безопасности, что определяется правильным монтажом и выбором устройства (сальниковым, линзовым и прочие). Различия в принципах функционирования и направленностях определяют основные виды компенсаторов для трубопроводов, которые делятся на две главных категории:

Различия в принципах функционирования и направленностях определяют основные виды компенсаторов для трубопроводов, которые делятся на две главных категории:

  • Устройства, с большим уровнем гибкости и высокой степенью радиальности, которые обеспечивают удлинение трубопроводов кручением на неровных участках, удлинение изгибом или проведением изгибов благодаря включению гибких вставок;
  • Осевые устройства, бывают скользящие или упругие, в рамках действия которых компенсация происходит благодаря посредством телескопического перемещения трубы или во время сжатия пружинных вставок (сальниковый и другие).

Наиболее популярными являются П-образные компенсаторы, воздействующие на перемещение трубопровода радиальной направленности, Z-образные участки и угловые повороты.

Назначение компенсаторов для отопления

Устройства этого типа выполняют специфические, но крайне важные функции:

  1. Гашение вибрации труб, возникающих по сети от работы насосов. Даже если это явление не ощущается тактильно или визуально, оно обязательно присутствует. Особенно опасно совпадение частоты вибрации от насоса с собственной частотой трубопровода. При этом может возникнуть резонанс, способный увеличить амплитуду колебаний многократно, быстро разрушающий трубопроводную систему.
  2. Компенсация линейного теплового расширения в сетях, возникающего при изменении температуры теплоносителя. Происходящее удлинение или укорачивание труб вызывает дополнительные напряжения на сварных или муфтовых соединениях, снижая срок их эксплуатации вплоть до разрушения последних.

Видео

Установка компенсаторов в настоящее время является обязательным мероприятием при строительстве тепловых сетей.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
