Труба водопроводная пластиковая: Разновидности, Особенности, Виды и Монтаж +Видео

Виды

Классификация деталей для остановки потока газов, жидкостей выполняется по разным факторам. Виды запорной арматуры по способу соединения:

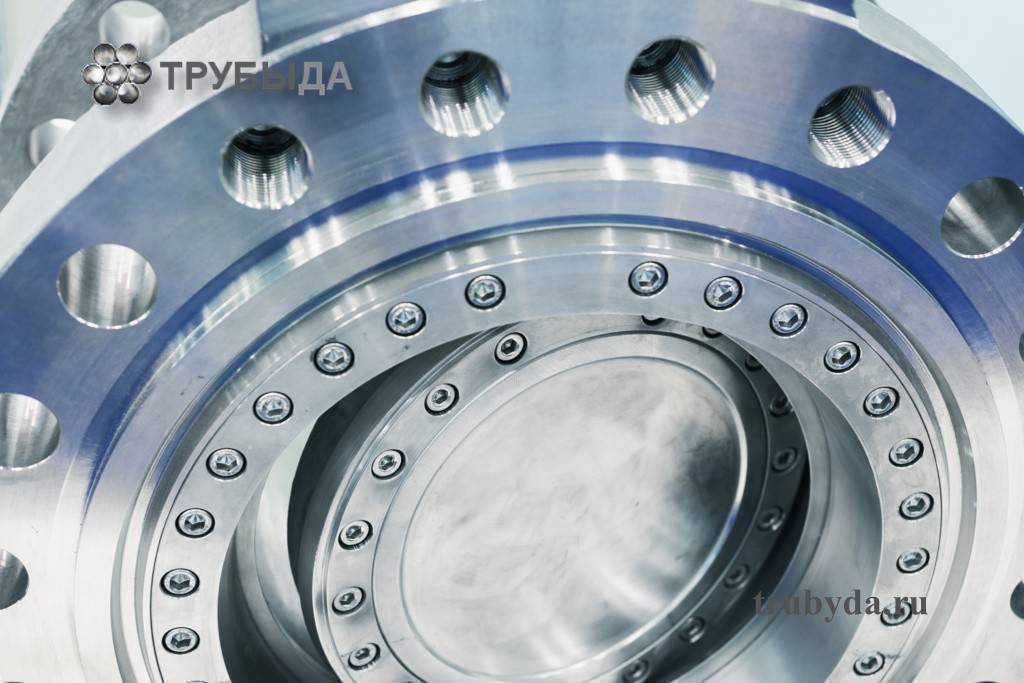

  • фланцевые;
  • бесфланцевые.

Форма фланцев может быть треугольной, квадратной, круглой.

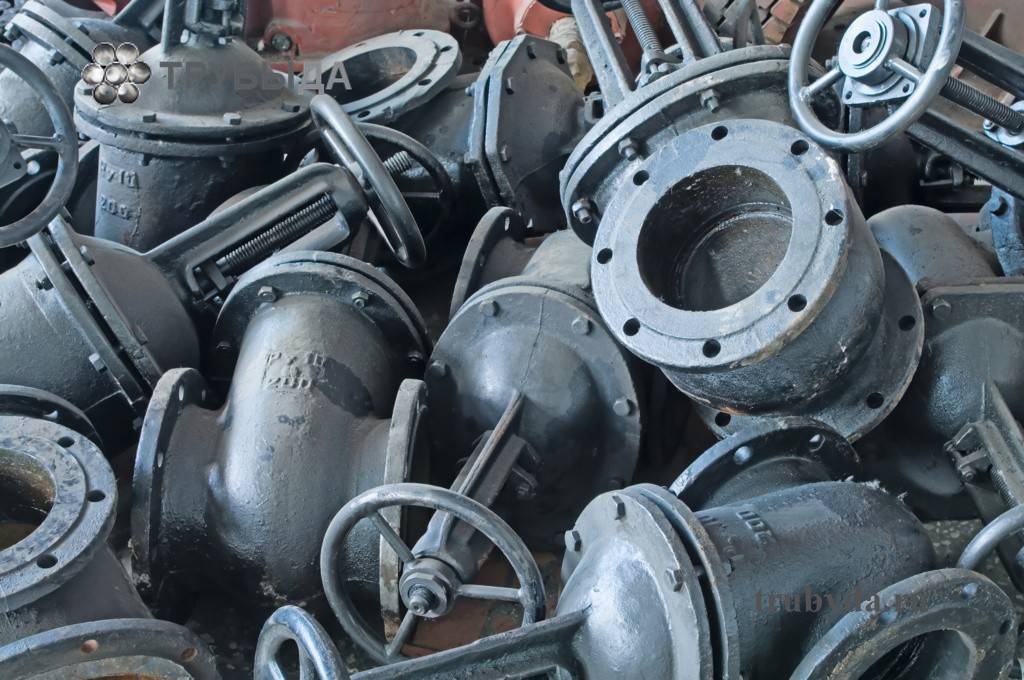

Куча запорной арматуры

Задвижка

Тип запорной арматуры, который устанавливается на магистральных трубопроводах. Главный технический элемент — шпиндель. Он может быть неподвижным или выдвижным. Задвижки могут отличаться техническими характеристиками, устойчивостью к агрессивным средам.

Может возникнуть вопрос — чем отличается задвижка от заслонки. В этом плане главные различия кроются в меньшем количестве деталей у заслонок. Благодаря этому они реже ломаются.

Задвижки не изготавливаются из материалов устойчивых к химикатам. Из-за этого их используются только для создания систем водоснабжения. Для перемещения химикатов нужно использовать заслонки.

Вентиль

Запорный кран-вентиль представляет собой корпус с двумя креплениями для труб, в котором есть запор, двигающийся с помощью резьбового соединения. При вращении вентиля двигается шток с маховиком, которые перекрывают или открывают поток рабочего носителя. Могут запирать водопровод, регулировать подачу жидкости или газа.

Кран шаровой запорный

Представляет собой литой корпус, который с двух сторон имеет резьбу для подключения к трубам. Для перекрытия потока есть ручка, с помощью котором можно изменять положение затворной заслонки. Дополнительно под ручкой устанавливается резиновая прокладка уплотнения.

Краны бывают:

  • многоходовыми, проходными.
  • ручными, оборудованными электроприводами.

Затвор может двигаться путем прижима или закручивания.

Дополнительная возможность крана — регулировка подачи газа или жидкости. Изготавливаются из стали, чугуна, бронзы, пластика, фарфора.

Клапан

Наиболее распространенное устройство, используемое для перекрытия трубопроводов. Регулировать положение заслонки можно с помощью маховика. Дорогие модели оборудуются электроприводами. Наиболее часто они устанавливаются на канализационных системах. Не подходят для работы с жидкостями температурой более 50 градусов Цельсия.

Затворы

Затвор — главная деталь любого закрывающего механизма. Если он неисправен, жидкость или газ разрушит трубопровод. Чаще они изготавливаются из стали или чугуна. Самые распространенные — дисковые затворы.

Дисковый затвор запорной арматуры

Трубы неметаллические

Стоит ли менять старые металлические трубы на более современные неметаллические? Этот вопрос интересует многих, попробуем разобраться в нем. Основное преимущество неметаллического водопровода – его стойкость к образованию ржавчины. Более того, внутренняя поверхность является ровной и гладкой, из-за чего на ней не будут появляться характерные для металла наросты.

Пластиковые трубы способны выдержать высокую температуру (но не более 95°С) и давление порядка десяти атмосфер. Пластиковый водопровод прослужит больше полувека (подобной эксплуатационной долговечностью обладают только трубы из меди).

Трубы из металлопластика

Конструкция металлопластиковых труб многослойна. Снаружи и внутри у них пластик, а посредине – слой алюминия. Преимуществом является высокая прочность в сочетании с незначительным весом. К примеру, 20 м. такой трубы весит не более 3-4 кг.

Трубы из металлопластика упруги, им можно придать любую форму. Также они отлично проводят тепло. При установке металлопластиковых труб сварочные работы не требуются, их соединяют между собой гаечным ключом и специальными фитингами.

Среди недостатков хотелось б отметить тот факт, что при резком температурном скачке воды, проходящей по трубопроводу, алюминий сожмется быстрее пластика. Плюс высокое давление. Получается, что «ахиллесовой пятой» труб являются именно соединения.

Обратите внимание! Приобретая металлопластиковые трубы, знайте, что изделия синего цвета должны использоваться лишь для холодного водоснабжения (температура воды не должна превышать 30°). Для горячего же водоснабжения используются белые трубы

Полипропиленовые трубы

Полипропиленовые трубы для водоснабжения

У полипропиленовых труб нет минусов, которыми обладают трубы из металлопластика, хотя технические характеристики у них практически те же. Преимуществом же является то, что трубы соединяются между собой термической сваркой, благодаря чему достигается высокая прочность соединений. Вместе с тем полипропилен существенно жестче, из-за чего сменить направления водопровода обычным сгибанием не получится – это обеспечивается фитингами.

Полипропиленовые трубы характеризуются долговечностью и невысокой стоимостью. Они могут послужить более 50 лет (если речь идет о горячем водоснабжении, то эта цифра уменьшается вдвое). Более того, у полипропилена характеристики остаются неизменными даже при замерзании воды.

Главным минусом таких труб считается высокий показатель линейного расширения, то есть, при высоких температурах трубопровод несколько удлиняется и провисает. Также на них негативно воздействует ультрафиолетовое излучение, а температура выше 75°С вовсе может стать причиной разрыва водопроводной трубы.

Полиэтиленовые трубы

Трубы из полиэтилена способны выдерживать давление до 16 атмосфер и температуру от -40° до +40°. Как мы видим, термостойкость у них достаточно низкая, что вместе с высоким показателем линейного расширения можно считать отрицательным качеством.

По этой причине полиэтилен нечасто используется в водоснабжении, гораздо большей популярностью пользуется его «родственник» — сшитый полиэтилен. Этот материал появился не так давно, но уже успел обзавестись тысячами сторонников. Действительно, монтаж труб из сшитого полиэтилена очень простой, ведь используемые для этого фитинги не имеют резинок-уплотнителей – для плотности труба обжимается специальным штуцером.

Трубы из сшитого полиэтилена

Итак, достоинства сшитого полиэтилена следующие:

  • он отлично переносит минусовые температуры;
  • сшитый полиэтилен инертен к различным веществам, находящимся в циркулирующей воде;
  • соединения труб из ПЭ очень прочны;
  • используемые здесь фитинги не снижают проходимость воды.

ПВХ (поливинилхлорид) превосходит все предыдущие варианты пластиковых труб как по прочности, так и по устойчивости к воздействию химвеществ. Действительно, такие трубы способны выдержать давление порядка 46 атмосфер. Более того, материал не горит, он может быть использован для подачи как горячей воды (переносит температуру в 90°), так и холодной.

При монтаже ПВХ-труб не потребуется сварочный аппарат или другие специфические инструменты, поэтому все работы по обустройству водопровода вполне возможно провести своими руками. Трубы соединяются лишь посредством муфт и уголков, что делает процесс установки водопровода более экономным.

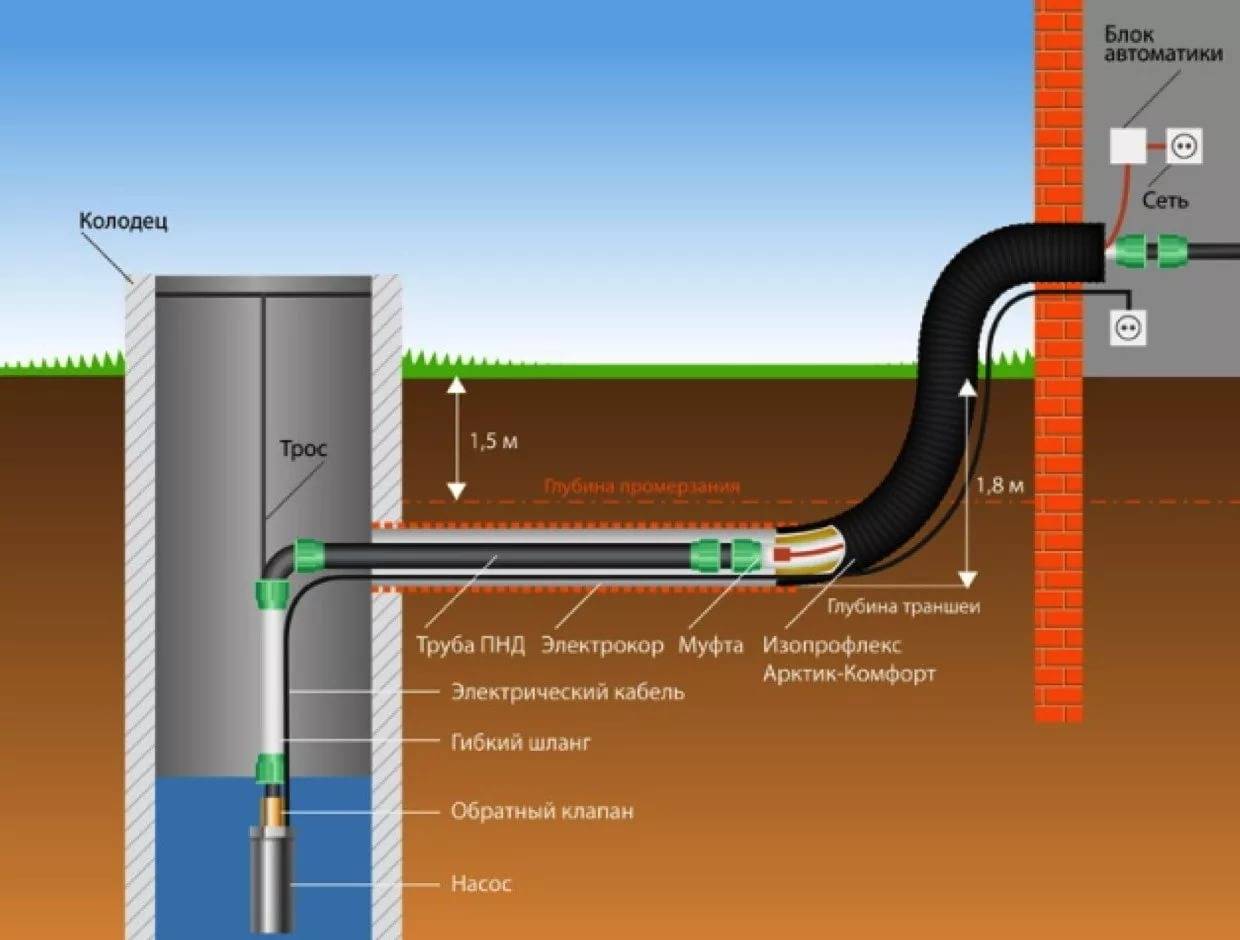

Схема – основной элемент водопровода

Перед началом работ обязательно стоит составить схему будущей водопроводной системы. Это облегчит прокладку трубопровода и поможет при возникновении поломки в дальнейшем.

Правильно составленная схема поможет рассчитать стоимость материала и необходимое количество элементов водопроводной системы.

Что необходимо учесть при составлении плана:

Количество потребителей, которые будут находиться в доме. Также необходимо знать примерное расположение мебели, это поможет грамотно разместить трубы

Очень важно спроектировать систему так, чтобы в дальнейшем можно было создать дополнительные точки потребления.
Постараться максимально уменьшить количество углов и изгибов системы. Прямая водопроводная сеть не создаёт перепадов давления и позволяет существенно сэкономить средства.
Основной кран, который при необходимости прекратит подачу воды во всём доме, должен быть хорошего качества

Именно на этом элементе не стоит экономить и своевременно проводить его техническое обслуживание в дальнейшем.
Не стоит делать большое количество разветвлений. Установка большого количества тройников может привести к перепадам давления в системе и прочим неполадкам.

Для большей точности и возможности использовать схему в дальнейшем, её необходимо проектировать с помощью компьютерных программ. Большое количество подобной продукции позволяет за короткий промежуток времени произвести все необходимые расчёты. При этом схема будет иметь красивый и аккуратный вид.

Металлические трубы

Металлические трубы – это классика. Они служат уже многие десятилетия и не утратили популярности и по сегодняшний день. Среди них есть такие, которые используются исключительно для холодной воды, а есть и для горячего водоснабжения. Рассмотрим плюсы и минусы каждого типа труб.

Стальные трубы

Они бывают обычными и оцинкованными. При монтаже трубы соединяются резьбой, для чего используются тройники, переходники, муфты и прочее. Трубы из стали обрели немалую популярность ввиду своей надежности и долговечности. Им не страшны резкие температурные перепады и повышенное давление, а по способу изготовления их делят на:

Если говорить о том, какие стальные трубы наиболее качественны, то здесь лишь один вариант – бесшовные с оцинкованным покрытием. Цинк, как известно, предотвращает образование коррозии, поэтому нет необходимости в покраске или грунтовке таких труб.

Обратите внимание! Стальные трубы нуждаются в покраске лишь в местах соединения. Дело в том, что любое соединение вне зависимости от типа, разрушит структуру защитного покрытия, поэтому его следует дополнительно защитить слоем краски или грунтовки

Достоинства стальных труб рассмотрели, теперь посмотрим, какие у них недостатки.

  1. Большой вес, как следствие – трудности в транспортировке и монтаже.
  2. Коррозия.
  3. При установке трубопровода требуются сварочные работы, что еще больше усложняет процесс.
  4. В воде, проходящей через трубы, будут сторонние примеси.
  5. Все швы необходимо тщательным образом герметизировать.
  6. При длительной эксплуатации внутренний диаметр труб уменьшается, т. к. образуются наросты. В результате давление существенно падает.

Не так давно производители труб удивили уникальной производственной технологией. Дело в том, что появились стальные трубы, покрытые изнутри неметаллическим слоем, который препятствует образованию наростов, образованию коррозии. Внешний слой изделий остается металлическим для прочности.

Трубы из «нержавейки»

Каких-либо недостатков в техническом плане у труб из «нержавейки» нет. Они могут быть использованы при самых различных температурах, повышенном давлении и т.д. Но такие трубы редко встречаются из-за своего единственного минуса – очень высокой стоимости.

Медные трубы

Медные трубы для водопровода

У медных труб тоже прекрасная устойчивость к коррозии, более того, их внутренняя поверхность менее шероховата, чем у других металлических аналогов. По этой причине у таких труб более высокая пропускная способность, благодаря чему медный трубопровод может быть меньшего диаметра по сравнению со стальным.

Медь отличается не только длительным сроком эксплуатации (трубы из меди могут прослужить более пятидесяти лет), но и своими дезинфицирующими характеристиками – вода, соприкасаясь с ней, очищается от вредных микроорганизмов. Также медный трубопровод достаточно легко и быстро монтируется. В общем, медь – это оптимальный материал для водопровода, ведь она не меняет вкуса воды, а наоборот, улучшает его.

Главным недостатком меди считается высокая стоимость.

Список материалов

Он не через чур велик:

  1. Водопроводная пластиковая тёмная труба с синей полосой – это полиэтилен.
  2. Наровне с простым полиэтиленом употребляется сшитый, отличающийся механической прочностью и большей термостойкостью. Эти особенности материала обусловлены тем, что молекулярные цепочки в нем в ходе обработки (“сшивки”) образуют поперечные связи.
  3. Раструбные трубы из поливинилхлорида употребляются, вопреки устоявшемуся точке зрения, не только для сооружения канализации, но и для напорных трубопроводов.
  4. Наконец, полипропилен обосновался на рынке систем водоснабжения сравнительно не так давно, но действительно и, наверное, на долгое время.

Чтоб не передумать: о плюсах пластиковых труб ПВХ

Решиться на установку водопроводной магистрали из пластиковых труб просто. Нужно собрать воедино все достоинства этих элементов, а именно:

  • Небольшой вес деталей и элементов.  Чтобы перенести трубы с места на место, не нужно использовать кран или призывать помощников. Всю процедуру по монтажу вполне реально произвести в одиночестве.
  • Никакой «горячей» сварки, которая может быть элементарно опасной для жизни и здоровья.
  • Собрать магистраль можно за сутки без привлечения профессионалов – это существенная экономия.
  • Такая водосистема прослужит дольше, чем металлическая.
  • Внутри не образуется ржавчина, наносящая вред воде и, следовательно, человеку.
  • Трубки из пластика не нагреваются слишком сильно, низкая травмоопасность; их можно монтировать, не закрывая коробом из гипсокартона (закрепленного саморезами), или располагая в стены.
  • Это достаточно дешево и доступно даже при ограниченном бюджете.

Как выбрать диаметр труб для водопровода

Многим из нас приходится сталкиваться с необходимостью замены водопроводных труб. Решать этот вопрос можно самостоятельно или с помощью профессионального мастера

Осуществляя замену трубопровода, важно понимать, какой диаметр труб для водопровода является оптимальным с технической точки зрения. Сегодня на рынке представлено широкое разнообразие труб, которые различаются по качеству материала, размеру и диаметру

Изделия какого диаметра подойдут в том или ином случае, расскажет наша статья.

Трубы малого и большого диаметра

Размерные характеристики труб

Современный водопровод представляет собой достаточно сложную конструкцию, важным элементом которой являются трубы. Наиболее востребованными считаются металлопластиковые, стальные и медные трубы. Основными физическими характеристиками, определяющими размер труб для водопровода, являются:

  1. Внутренний диаметр – единая характеристика для узлов и труб водопроводной системы. Внутренний диаметр должен быть одинаков как для соединяемых труб, так и для соединяющих их фитингов.
  2. Диаметр условного прохода – номинальная величина, измеряемая в миллиметрах, используемая при монтаже водопроводных труб.
  3. Толщина стенки.
  4. Длина трубы.

Dy – внутренний диаметр, S – толщина стенки трубы

Взаимосвязь характеристик

Как длина водопровода влияет на диаметр труб

Средняя скорость потока в стандартном водопроводе равна 0.02 кмс . Этот показатель влияет на подбор диаметра труб. Как рассчитать диаметр трубы водопровода с учетом длины данной коммуникации:

Если длина системы составляет менее 30 метров, следует обратить внимание на трубы диаметром 25мм.
Если длина системы составляет более 30 метров, актуальным считается применение труб диаметром 32 мм.
Если длина системы менее 10 метров, отлично подойдут трубы диаметром 20 мм.

Стандартной длиной труб бытового водоснабжения считаются 4 метра. Но на практике могут применяться трубы длиной до 14-15 метров.

При выборе длинных изделий особое внимание стоит обратить на качество фитингов, муфт и прочих соединений. Именно они обеспечат надежную и долговечную эксплуатацию водопровода

Соотношение условного диаметра трубы и толщины стенки

Почему диаметр труб определяет пропускную способность водопровода

Диаметр трубы определяет важную характеристику – пропускную способность водопровода. Так, например, трубы диаметром в 25 мм могут прогонять до 30 литров воды в течение минуты. Для трубы в 32 мм этот показатель увеличивается до 50 литров.

При этом следует учитывать, что обыкновенный кран на кухне или в ванной способен пропустить не более 5 литров воды. Таким образом, выбор диаметра труб напрямую зависит от расхода водных ресурсов.

Решая, какой диаметр трубы для водопровода вам необходим, обратите пристальное внимание на следующие параметры:

  1. Длину водопровода.
  2. Количество предполагаемых стыков.
  3. Количество поворотов.
  4. Напор воды в системе.

Пример технического расчета диаметра трубы

Сложные технические расчеты, применяемые профессионалами, позволяют рассчитывать комплексное влияние этих факторов на водопроводную систему. Однако, для помещений в многоквартирном доме их применение вряд ли целесообразно.

Типовые решения

По общему правилу для водопровода выбирают трубы диаметром 10 или 15 мм, при этом диаметр труб для стояка должен составлять 25 мм. Приобретая трубы указанного диаметра, будьте готовы к тому, что данные изделия не обладают ювелирной точностью. Т.е труба 10 мм на самом деле может иметь диаметр 10-12 мм.

Сложные сантехнические работы предполагают применение труб увеличенного диаметра. Они оптимальны для эксплуатации системы с многочисленным стыками, поворотами и перманентным изменением давления воды.

Резюмируем: при выборе диаметра труб для водоснабжения обращаем внимание на следующие моменты:

  1. Чем сложнее конструкция водопровода, тем больше диаметр труб.
  2. Для труб с горячей водой требуются трубы с усиленной стенкой.
  3. Чем выше норма потребления воды, тем больше диаметр труб.

Как выбрать диаметр труб для водопровода Диаметр труб для водопровода подбирают в зависимости от количества точек водозабора, материла труб, сложности трубопровода. Как выбрать диаметр труб, и из каких соображений при этом исходить, расскажет наша статья.

№6. Размер канализационных ПВХ труб: диаметр, толщина, длина

Подбор диаметра канализационной трубы – это дело повышенной важности. Если взять трубы меньше, чем требуется, то они не обеспечат достаточную пропускную способность

Что это означает, наверное, объяснять не стоит. В лучшем случае, сточные воды будут плохо уходить, в худшем – кое-где начнут выходить наружу. В страхе столкнуться с подобными последствиями многие решают перестраховаться и взять трубы с диаметром, значительно более высоким, чем требуется. Эффективность по сравнению трубами с правильно подобранным диаметром возрастет незначительно, зато затраты и площадь, которую необходимо выделить под эти трубы, сильно увеличиваются.

Прежде, чем отправиться за покупкой, необходимо составить схему канализационной системы и отметить на ней все точки слива жидкости. Чем больше будет точек водоотвода, тем больше должна быть сливная труба

Впрочем, при выборе труб, необходимо принимать во внимание не только их диаметр, но и длину, а также толщину стенок

Чтобы правильно подобрать диаметр канализационной ПВХ трубы, необходимо в идеале провести расчет предполагаемого объема стоков, но часто этим расчетом пренебрегают, используя проверенные миллионами параметры:

  • трубы от душевой кабины, ванны, умывальника и биде могут быть диаметром 40-50 мм;
  • для кухонной мойки – 32-50 мм;
  • для унитаза – 110 мм;
  • для посудомоечной и стиральной машин – 25 мм;
  • центральный стояк – 110-160 мм;
  • бассейн – 200-300 мм.

Диаметр канализационной трубы, которая выходит из квартиры, должен быть не менее диаметра общей магистрали. Для домов до 5 этажей это трубы диаметром 110 мм, для более высоких зданий – 160-200 мм. Внешняя канализация не может иметь диаметр менее 110 мм, что необходимо помнить при обустройстве канализации частного дома. Как правило, на дачных участках и в загородных домах для обустройства наружной части канализации используются трубы диаметром 110-200 мм. Если строится канализационная система для обслуживания нескольких домов, лучше взять диаметр побольше – около 315 мм. Трубы диаметром 630 мм подходят для обустройства магистрального участка канализации для обслуживания небольшого поселка.

Толщина стенок зависит от нагрузок на трубы. Для внутренней безнапорной канализации подойдут трубы со стенками 1,2-2,2 мм. Они имеют диаметр до 110 мм и относятся к классу прочности SN2. Трубы SN4 получили наибольшее распространение. Они используются для обустройства и наружной, и внутренней канализации. Такие трубы при диаметре 50 мм имеют стенки 2,6 мм, при 110 мм – уже 3,2 мм. Подходят для организации общего домового стояка, а также наружной безнапорной канализации в частном доме. Если необходимо обустроить напорную канализацию, лучше взять трубы с максимально толстыми стенками (класс SN8). При диаметре 90 мм толщина стенки составляет 3-6,6 мм.

Выбор длины зависит от протяженности трубопровода. Лучше свести все соединения к минимуму, но и излишне длинные трубы покупать не стоит – это экономически невыгодно, да и неудобно. Обычно ПВХ трубы продают отрезками по 0,5 м, 1 м и 2 м, но можно найти изделия длиной 3 м и 0,3 м. Некоторые производители предлагают трубы длиной 6 м и даже 12 м, ими удобно обустраивать наружную канализацию.

Помните, что места стыка отдельных участков – самые опасные, так что постарайтесь произвести монтаж так, чтобы соединений было как можно меньше. Тут поможет грамотный предварительный расчет. В случае чего длину трубы можно уменьшить, используя ножовку по металлу.

С помощью ПВХ труб можно собрать канализационную систему любой сложности. На помощь приходят не только разные диаметры труб, но и всевозможные переходники, поворотные отводы, тройники, крестовины, редукции, заглушки и т.д.
