Виды скважинных насосов: критерии выбора погружного оборудования для скважины

Каким маркам отдать предпочтение

При выборе конкретной марки насоса для скважины, обращайте внимание на две вещи. Первая — количество положительных и отрицательных отзывов. Только тут надо иметь в виду, что положительные отзывы пишут редко — если оборудование работает о нем и не вспоминают

Только если перед этим были какие-то проблемы, которые новый насос решил. Вот тогда есть шансы, что положительный отзыв будет. Получить отрицательный отзыв при проблемах намного больше шансов. Так что соотношение положительных и отрицательных мнений будет необъективным. Можно просто сравнивать количество позитива и негатива относительно разных марок

Только тут надо иметь в виду, что положительные отзывы пишут редко — если оборудование работает о нем и не вспоминают. Только если перед этим были какие-то проблемы, которые новый насос решил. Вот тогда есть шансы, что положительный отзыв будет. Получить отрицательный отзыв при проблемах намного больше шансов. Так что соотношение положительных и отрицательных мнений будет необъективным. Можно просто сравнивать количество позитива и негатива относительно разных марок.

Выбрать насос для скважины непросто

Второе, на что надо обратить внимание — на наличие в вашем регионе сервисных центров и гарантийных мастерских. Чтобы при возникновении проблемы ее можно было быстро и просто решить, а не ехать за тридевять земель

Это тоже очень важно

На что обращать внимание (кроме технических характеристик)? На присутствие и количество степеней защиты. Хорошее (и дорогое) оборудование может иметь следующие встроенные механизмы:

защита от сухого хода (отключение при отсутствии воды);
защита от перегрузок и электрических разрядов (от перегрева);
система очистки от песка;
от утечек воды (обратный клапан, вот его можно поставить без проблем дополнительно).

Из этого перечня очень желательно чтобы насос для скважины имел защиту от сухого хода и перегрузок. Это базовые вещи, которые продлевают срок жизни агрегата. Очистка от песка, конечно, хороша, но оборудование совсем дорогое. А обратный клапан можно поставить сразу на выходе насоса на всасывающий шланг (трубу).

Марки насосов, которые считаются лучшими

Мнение специалистов не всегда совпадает с мнением пользователей, но к ним тоже прислушиваться стоит. Рекомендуют они в основном, дорогие марки, но не просто так, а потому что они действительно хорошо работают. Итак, вот перечень фирм, которым доверяют профи:

Водолей. При относительно невысокой цене вполне приличное качество.
Джилекс. Нормально работают — около 5-6 лет — при правильном подборе параметров.
Поток. Китайско-российские, но работают нормально.
Aquario (Акварио). Нормальное качество за не очень большие деньги.
Grundfos (Грундфос). Лидер по качеству, но и по ценам тоже.
DAB. Достойные конкуренты для Грундфоса при более низких ценах.
ESPA. Хорошее качество. Проблемы могут быть с обслуживанием — не во всех регионах есть сервисные центры.
Willo (Вилло). Еще один из лидеров рынка. Хорошее качество при более-менее приличных ценах.
ZDS. Эти насосы для скважин проявили себя хорошо. На них производитель дает 2 года безусловной гарантии — замена при поломке по любой причине.
Acua. Вся гидравлическая часть из нержавейки, но размеры этих насосов не подходят для большинства скважин.
Водомет серии Проф. Вполне достойное качество, но ремонтировать только в сервисном центре.

Это более-менее полный список марок, которые рекомендуют профессионалы.

Виды глубинных насосов по диаметру

Чаще всего для установки насосного оборудования, предназначенного для автономного водоснабжения, предлагается 3-х и 4-х дюймовая продукция, которая имеет 76 мм и 101 мм диаметр соответственно. Четырехдюймовые насосы являются более распространенными и имеют большое количество различных моделей, тогда как трехмиллиметровые относятся к менее популярным. По комплектации, надежности и техническим параметрам, тонкое насосное оборудование ничем не уступает аналогам, имеющим диаметр более 100 мм. Однако, они в несколько раз легче, и на 30% длиннее.

При выборе скважинных насосов необходимо руководствовать не только диаметром, но и другими важными техническими характеристиками, способными удовлетворить потребности объекта:

производительность;
глубина погружения;
напор;
устойчивость к загрязнениям;
максимальное давление;
принцип работы;
систему всасывание и т.д.

Выбор насоса должен осуществлять при сочетании всех этих факторов, что поможет подобрать наиболее подходящую модель для конкретного объекта.

Компания CNP занимается производством промышленных насосов высочайшего качества, которые не предназначены для установки в частных домах. Наше оборудование применяется на промышленных объектах и в других специализированных постройках. Насосы отличаются повышенной надежностью и производительностью, что позволяет удовлетворить потребности любых отдельно стоящих объектов.

Критерии выбора насоса

При выборе прибора для перекачивания воды из скважины не стоит обращать внимания на рейтинг.

Технические характеристики, по которым подбирают насосное оборудование:

Предельная глубина всасывания или погружения (для глубинных агрегатов). По этому параметру насос подбирают с учетом глубины скважины.
Высота подъема (напор) — расстояние от прибора по вертикали до верхней точки, на которую он способен поднять воду. Требуемое значение вычисляют при составлении схемы водопровода. Оно зависит от высоты здания и типа насоса (погружной или поверхностный).
Производительность — предельный объем воды, который помпа способна перекачать за единицу времени. Чаще всего эту характеристику указывают в л/час. Требуемое значение вычисляют с учетом количества потребителей в доме.
Мощность. От этого параметра зависит расход электроэнергии. Производительность, напор, глубина всасывания связаны с мощностью, но не всегда более мощная помпа обладает лучшими характеристиками.
Тип и размер соединения с трубопроводом.
Диаметр. Этот параметр имеет значение, если обсадная колонна скважины узкая (внутри до 150 мм).

По напору и производительности у выбранного агрегата должен быть запас

Важное значение имеет сложность монтажа и обслуживания. По этому параметру выигрывают насосы поверхностного типа

Преимущество для насоса — наличие автоматики в комплекте: датчиков давления, защиты от сухого хода и т. п. Эти устройства обязательно включают в систему водоснабжения. Если прибор ими уже оснащен, то можно немного сэкономить.

Устройство

Конструктивные особенности погружных насосов характеризуются принципом работы и типом функционального электродвигателя.

Скважинный насос центробежного типа состоит из двух частей – встроенного либо наружного приводного электродвигателя и целевой части прибора. Забор жидкости производится через трубу, которая опускается в источник с водой. Приводной электродвигатель находится при этом на некоторой глубине. Он подпитывается через электрический кабель, защищенный специальной оболочкой.

В принцип работы данного устройства заложено воздействие центробежной силы на гибкую диафрагму, которая, деформируясь, создаёт низкое давление, подающее воду в специальную камеру. В ход идёт пружинный механизм, диафрагма возвращается в исходное положение, клапаны закрывают входное отверстие и вода вытекает наружу.

Погружные насосы при работе находятся ниже погружаемой жидкости, что обеспечивает выкачивания жидких сред со значительной глубины. При этом происходит охлаждение узлов аппарата, что обеспечивает бесперебойную работу насосов, а также позволяет добывать газосодержащие жидкости.

Погружные насосы центробежного типа бывают с индикаторами воды и воздуха. Одни из них работают в результате заполнения водой, другие – воздухом. Все они подразделяются на одноступенчатые и многоступенчатые. Последние создают более высокое давление воды по сравнению с другими, что значительно увеличивает производительность приборов этого типа.

У моделей с вибрационными устройствами забор жидкости производится через нижнюю часть корпуса, что является необходимым условием защиты части скважины от скоплений песка и ила. Конструкции центробежных глубинных насосов наиболее сложные из всех, но при эксплуатации дают высокие показатели качества и надежности.

Вихревые насосы снабжены специальным вибрационным элементом, который и обеспечивает выкачивание воды. Они работают на принципе индукции вихревых потоков, отсюда и получили своё название.

Все погружные насосы обязательно оснащены фильтром грубой очистки, который защищает внутренность корпуса от попадания твёрдых частиц. Как правило, во всех видах погружных насосов используют автоматические датчики, способные остановить процесс перекачивания воды в любой момент, если вдруг по каким-то причинам наступит сбой, перегрев прибора или возникнут неполадки в его работе.

При водоснабжении дач и частных домов погружной глубинный насос монтируется в скважину, колодец или любой другой водоём.

Схема водоснабжения частного дома приводится в действие простым подключением электрокабеля к источнику питания, после чего вода незамедлительно начинает поступать к водостоку, в дом или к месту полива.

Фекальные насосы относятся к дренажному типу, они предназначены для выкачивания канализационных стоков. В габаритных помещениях, ресторанах, магазинах, расположенных в подвальных помещениях зданий и прочих подобных сооружениях, они монтируются вместе с канализационными подстанциями. Они представляют собой агрегат небольшого размера со встроенным насосом.

Работу таких насосов регулирует специальный шкаф управления, обязательно входящий в комплект вместе с прибором. Таких насосов в установке несколько, что обеспечивает слаженную попеременную работу агрегата в целом. Это обеспечивает бесперебойный принцип работы и долговечность насосной станции. При неполадках и поломках один насос сменяет другой.

При затапливании автоматика срабатывает, шкаф получает информацию об изменениях в резервуарах станции и происходит подключение насоса. В том случае, если мощности недостаточно, на помощь приходят другие насосы, которые также подключаются автоматикой. Канализационные станции универсальны, мобильны, просты и непритязательны в обслуживании. При большой мощности они достаточно экономичны и бесшумны, что является их преимуществом. Принцип их работы заключается в отводе сточных вод по наклонным трубам.

В бытовой сфере применяются установки, состоящие из фекального насоса и специального бака. Установка производится довольно быстро и без проблем. Главное – правильно подсоединить насос к баку, и тогда тот будет работать по мере заполнения накопительного резервуара сточными средами. Чем больше сточная яма, тем дольше будет работать фекальный насос. Для подстраховки желательно иметь ручную систему откачки жидких сред из бака.

Центробежные насосы

Рассматривая устройство и принцип действия погружного центробежного насоса для скважины нетрудно обратить внимание, что именно этот тип насосного оборудования имеет наименьшее количество составных частей. Принципиально это самая простая и одновременно эффективная схема построения оборудования

Насаженная на вал крыльчатка при вращении образует движение частиц, разгоняясь которые под действием центробежной силы увеличивают скорость и напор на выходе из корпуса насоса, достаточный, для того чтобы осуществить подъем на значительную высоту. Стандартные электродвигатели, устанавливаемые на той вид оборудования при мощности на 15-20 % меньшей от мощности электродвигателей поверхностных насосов способны обеспечить напор воды и объем перекачиваемой жидкости на 20-25% больший от поверхностных моделей. Такая разница свидетельствует не только о превосходстве погружных насосов для скважины, которые подают воду буквально вталкивая ее в трубопровод, но и большей производительности центробежных видов оборудования.

Такая схема, когда насос находится внизу позволяет при использовании центробежной силы существенно снизить мощность насоса без потери при этом производительности. Поднимая воду вверх по скважине, центробежный насос обеспечивает больший напор, в отличие от других видов насосного оборудования, что делает такую схему более приемлемой для работы с гидроаккумулятором.

Плюсом глубинного расположения насосного оборудования выступает значительное снижение шума, электродвигателя, его способность работать более продолжительное время, ведь охлаждение электромотора происходит водой, температура которой всего 10-12 градусов.

Размеры и габариты погружного насоса

Все насосы этой категории представляют собой вертикальный цилиндр, но разный диаметр. Выбирается тот тип, при котором эта характеристика меньше обсадной трубы на 10-30 мм. Зазор необходим для возможности демонтажа оборудования вместе с трубой кабелем и тросом. Указанные параметры позволяют преодолевать осевые смещения, наплывы сварных швов, изменения, которые происходит под давлением почвы.

В продаже чаще всего встречается оборудование с диаметром 3 или 4 дюйма. Второй вид считается классикой. Но тонкие насосы по своим техническим характеристикам не уступают стандартным, но отличаются легкостью, повышенной длиной.

Важной является и высота агрегата. Она должна быть определена правильно с учетом толщины водоносного слоя, изменений в ходе забора воды

Как подобрать глубинный насос для скважины?

Благодаря нашим онлайн – калькуляторам расчета мощности насоса для скважин, можно за несколько минут решить заданный вопрос, учитывая несколько параметром для определения точности полученного ответа. Это будет справедливо для погружных и поверхностных насосов для скважин.

Параметры скважины:

глубину;
качество воды;
объем воды, перекаченный за единицу времени;
расстояние от уровня воды до поверхности грунта;
диаметр трубы;
ежедневный объем использованной жидкости.

Да, это дело очень хлопотное, требует точных инженерных подходов, а также исследование многих формул расчета мощности погружных и поверхностных насосов и таблиц, которые помогут точно определиться с необходимыми показателями.

Самостоятельный расчет мощности насоса

Как без профессиональной помощи подобрать насос для скважины по параметрам агрегата? Это возможно, в первую очередь, следует учитывать напор и расход скважины. Расход – объем воды за определенное количество времени, а напор – высота в метрах, на которую насос способен подавать воду.

Чтобы рассчитать мощность насоса для скважины необходимо взять средний показатель, норма воды на человека в сутки 1 кубометр, после умножить это число на количество проживающих людей в доме.

Пример расчета расчета мощности наноса для небольшого дома:

Вот и получается, семья из трех человек расходует 22 л в минуту, но следует учитывать и форс-мажорные обстоятельства, что увеличит потребность воды на человека. Потому некий средний показатель будет 2м кубических в сутки. Получается: 5 м кубических – ежедневный расход воды.

Далее определяется максимальная характеристика напора насоса, для этого высота дома в метрах увеличивается на 6 м и умножается на коэффициент потери напора в автономной системе водопровода, а это 1, 15.

Если идет расчет высоты на 9-метров дома, то делаем операцию расчета мощности наноса по формуле вот так: (9+6)*1.15=17,25. Это минимальная характеристика, теперь к расчетному напору нужно прибавить расстояние от зеркала воды в скважине до поверхности земли. Пусть будет число 40. Что получается? 40+17,25=57,25. Если источник водоснабжения находится от дома на 50 метров, то насос должен обладать силой напора: 57,25+5=62,25 метров.

Вот такая самостоятельная формула расчета мощности насоса для скважины в квт. Точно такие же цифры можно получить при онлайн расчете, с помощью несложной таблицы, в которую потребитель должен вписать данные про глубину скважины, зеркало воды, площадь участка, число проживающих людей в доме, а также предоставить дополнительную информацию о количестве душевых кабинок, раковин, ванной комнаты, умывальника, наличии стиральной машины, посудомойки и унитаза.

Расчеты делаются за один клик мышки. Они являются достоверными и актуальными на период действия полученных данных от потребителя.

Калькулятор расчёта мощности насоса для скважины

Выбираем скважинный насос по параметрам

Чтобы агрегат закрыл все потребности по воде, а вам не пришлось переплачивать, обращайте внимание на характеристики:

Диаметр насоса подбирается под размер скважины. Точнее – под диаметр обсадных труб, которые удерживают внутреннюю поверхность от осыпания. Есть несколько стандартных размеров: для скважин «на песок» — 125 и 170 мм, для артезианских – 90, 110, 125, 159, 170 мм. Насос не должен касаться стенок трубы, иначе он будет перегреваться и быстрее выйдет из строя. К примеру, для скважины диаметром 110 мм подбирайте насос шириной не больше 100 мм.
Высота подъёма – избыточное давление, которое может создать насос. Рассчитывается по принципу 1 бар = 10 метров вверх. Вычисляется от водной поверхности. К результату прибавляется 2-3 бара, чтобы в системе водоснабжения было давление. К примеру, если зеркало воды в скважине находится на уровне 20 м, а кран на втором этаже на уровне 5 м, выбирайте насос с давлением 5 бар (25 м = 2,5 бар, плюс 2,5 бар, чтобы в системе был хороший напор).
Производительность рассчитывается по количеству точек водоразбора. Учитывайте, что она должна быть немного ниже дебита (наполняемости) скважины, чтобы насос не работал всухую. Обычно, дебет указывается в техпаспорте скважины. Если у вас его нет, ниже расскажем, как рассчитать его самостоятельно.

Санитарные приборы	Часовой расход воды,л/с	Мин. диаметр,мм	Рабочее давление,бар(мм вод.столба)	Расход стоков от прибора,л/с
общий	хол.воды	гор.воды	подводки	отвода
Умывальник, рукомойник с водоразборным краном	30	30	—	10	32	0,2(2)	0,15
То же со смесителем	60	40	40	10	32	0,2(2)	0,15
Мойка со смесителем	80	60	60	10	40	0,2(2)	0,6
Ванна со смесителем, в том числе общим для ванны и умывальника	300	200	200	10	40	0,3(3)	1,1
Ванна со смесителем и водогрейной колонкой	300	200	—	15	40	0,3(3)	1,1
Душевая кабина с мелким поддоном и смесителем	100	60	60	10	40	0,3(3)	0,2
Душевая кабина с глубоким поддоном и смесителем	115	80	80	10	40	0,3(3)	0,6
Гигиенический душ(биде) со смесителем и аэратором	75	54	54	10	32	0,5(5)	0,15
Унитаз со смысным бачком	83	83	—	8	85	0,2(2)	1,6
Унитаз со смысным краном	81	81	—	20	85	0,4(4)	1,4
Поливочный кран	1080	1080	720	15	—	0,2(2)	0,3

Для того чтобы напора хватало во всех точках водоразбора, нужен гидравлический расчет. С помощью таблицы можно сложить средний расход потребителей – моек, душевых кабин, туалетов и т.д.

Особенности монтажа и подключения

Монтаж насоса выполняется по инструкции. Можно доверить установку профессионалам, но если скважина правильно организована, поставить агрегат не составит труда даже новичку. В инструкции все этапы подробно описаны. Для закрепления нужно использовать прочные материалы, чтобы агрегат не оборвался в процессе работы.

После монтажа необходимо раз в год делать ревизию скважины и насоса – чистить, промывать. Для этого механизм достают и осматривают. Центробежные импортные насосы не требуют частого ремонта или профилактики, но все остальные типы нуждаются в регулярной очистке и промывке корпуса от грязи и песка.

Для какой скважины какой насос нужен

При этом берут во внимание следующие показатели:

Статический уровень. Под этим определением понимают расстояние от поверхности земли до уровня постоянного зеркала воды, находящегося в скважине.
Динамический уровень. Этим термином называют расстояние от поверхности земли до минимального показателя воды в скважине.
Дебит. Объем воды, который можно извлечь из данной скважины за принятую единицу времени.
Глубина скважины до отметки основания дна.
Диаметр обсадной трубы.

Получить такие характеристики можно 2 способами:

На основе документации. Если скважину бурит специализированная компания, то по завершении работ владельцу выдают технический паспорт. В него внесены все важные характеристики.
Опытным путем с помощью измерений. Такой подход необходим в случае самостоятельного бурения скважины или длительного неиспользования скважины.

Учет характеристик скважины

Для замера глубины скважины до зеркала воды, вам понадобиться верёвка и груз.

Для этого потребуется:

длинная веревка (длина должна быть соизмерима с глубиной скважины);
груз в форме цилиндра или конуса без дна (его привязывают к одному концу веревки);
рулетка.

Замер статического уровня

За это время уровень жидкости должен достичь максимального. После этого груз начинают опускать на веревке до характерного хлопка.

Такой звук сигнализирует о том, что груз достиг поверхности воды. На бечевке делают отметку на уровне земли. Веревку полностью извлекают и замеряют расстояние от отметки до груза. Этот показатель является статическим уровнем.

Замер динамического уровня

Сначала в нее опускают насос скважинный погружной, после чего начинают откачивать воду. Сначала уровень жидкости при откачивании будет уменьшаться, поэтому насос придется периодически опускать ниже. Как только вода перестала убывать, считают, что минимум достигнут. Уровень воды определяют с помощью веревки и груза аналогичным способом.

Разность между статическим и динамическим уровнями является производительностью скважины

Этот показатель важно учитывать при выборе насоса. Если разница между уровнями небольшая, это свидетельствует о том, что столб воды быстро восполняется. При высокой производительности можно использовать мощные насосы

Некоторые артезианские скважины не имеют разницы между статическим и динамическим уровнями воды

При высокой производительности можно использовать мощные насосы. Некоторые артезианские скважины не имеют разницы между статическим и динамическим уровнями воды.

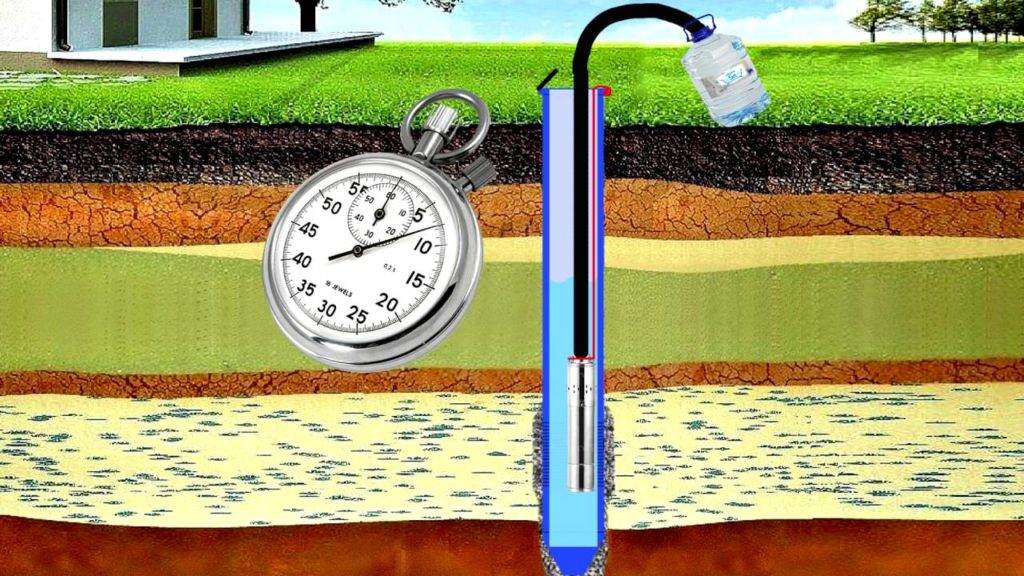

Определение дебита

Для определения дебита скважины потребуется:

насос;
таймер;
большая емкость для воды из скважины (бак, бочка, ванна) – единственное требование заключается в том, чтобы знать объем данного резервуара.

В первую очередь надо выкачать воду из скважины. Для этого насос помещают как можно глубже. Сигналом отсутствия жидкости станет хлюпающий звук. После этого нужно дождаться восполнения уровня. Скорость этого процесса можно засечь с помощью таймера. Как только статический уровень восстановится, воду снова откачивают, но уже в емкость. Определить дебит можно, разделив количество полученных литров воды на минуты.

Насос в скважину по диаметру должен быть несколько меньше диаметра обсадной трубы. Это необходимо для обеспечения доступа к прибору при поломках и регулярном обслуживании.

Разбор нюансов

Учитывать только технические показатели скважины можно в тех случаях, когда бурение выполняли профессиональные работники. По статистике, скважины, пробуренные кустарным способом, склонны к быстрому запесочиванию и заливанию.

Загрязнение оборудования приводит к его поломкам. Чтобы предотвратить это, для таких скважин лучше приобретать специальный насос, предусмотренный для работы в сложных условиях.

Еще один важный критерий, по которому выбирают типы скважинных насосов, – ежедневный объем потребления воды. Средний показатель для семьи из 3-4 человек составляет 60-70 л. Если вода необходима также для полива огорода и кормления скота, то средний показатель увеличивается.

Подвиды поршневых гидронасосов

Устройства такого типа бывают ручными, радиально- и аксиально-поршневыми.

Ручные насосы из-за простоты своей конструкции чаще всего используются:

для питания гидравлических двигателей применяемых в сложных системах вспомогательных механизмов;
для создания аварийного источника для систем, нуждающихся в гидравлической энергии.

Давление, которое могут обеспечивать ручные агрегаты, не превышает отметки в 50 МПа. Наиболее распространены модели устройств с давлением до 10-15 МПа. Их максимальный рабочий объем равен 70 см3. По принципу действия бывают ручные насосы одно- и двухсторонние. К преимуществам подобного оборудования относят простоту конструкции, надежность и отсутствие приводного двигателя. К недостаткам – довольно низкую производительность.

Радиально-поршневые агрегаты применимы для систем, показатель давления в которых превышает отметку в 40 МПа. Устройства такого типа могут в течение длительного времени создавать и поддерживать уровень давления до 100 МПа. Частота вращения обычно составляет до 1500-2000 об/мин, и может достигать 3000 об/мин в моделях насосов с рабочим объемом до 2-3 см3/об.

Насосы из данной категории могут оснащаться эксцентричным ротором или валом. Последний вариант пользуется наибольшим спросом благодаря простоте своей конструкции.

Аксиально-поршневые устройства наиболее востребованы при обустройстве современных гидравлических приводов. Их основное преимущества заключается в высокой удельной мощности и высоком КПД. Устройства такого типа могут создавать давление до 40 МПа и работать на скорость до 4000 об/мин. Стоит отметить, что существуют модели агрегатов с частотой вращения до 20000 ом/мин.

В широком ассортименте моделей представлены различные по своим конструкциям и эксплуатационным характеристикам насосы, оснащенные наклонным блоком или наклонным диском.

Какими бывают шестеренные гидравлические насосы?

В основе конструкции устройств такого типа лежат две вращающиеся шестерни. Подобное оборудование идеально для систем с давлением до 20 МПа, применяемых в дорожной и сельхозтехнике, смазочных системах и мобильной гидравлике. Также шестеренные насосы снабжают гидравлической энергией дополнительные механизмы в составе сложных систем. Их основными преимуществами являются компактные размеры, простота конструкции и небольшой вес. Но есть у шестеренных насосов и недостатки. Такие устройства обладают низким КПД (до 0,85) и низким показателем рабочего давления. Частота вращения в шестеренных насосах составляет до 5000 об/мин.

Выделяют насосы внешнего, а также устройства внутреннего зацепления. Агрегаты первого типа функционируют за счет движения шестерней. К их недостаткам относят высокую пульсацию давления, низкий показатель КПД и относительно низкий уровень создаваемого давления. Аппараты второго типа лишены некоторых этих недостатков. Благодаря меньшей пульсации и минимальному шуму при работе они широко используются в агрегатах стационарного типа, а также в мобильной технике, применяемой в условиях закрытых помещений.

Отдельным подвидом агрегатов с внутренним зацеплением являются героторные насосы. Такие устройства применимы для систем с давлением до 15 МПа и подачей жидкости до 120 л/мин. Частота вращения в них составляет до 1500 об/мин. Также существуют роторно-винтовые аппараты, способные создавать давление до 20 МПа. Их производство – довольно сложная задача, поэтому применяются такие устройства в специфических гидросистемах.

Пластинчатые гидравлические насосы и их виды

Основу конструкции такого оборудования составляют пластины, совершающие возвратно-поступательные движения по мере вращения ротора. Пластинчатые устройства применяются в системах с давлением до 21 МПа и вращаются с частотой до 1500 об/мин. В широком ассортименте доступны агрегаты однократного и двойного действия. Устройства второго типа отличаются от первых наличием двух зон всасывания и нагнетания жидкости.

Критерии выбора

Насос для скважины, например, Малыш, – это главный элемент системы водоснабжения загородного дома. От правильности выбора этого агрегата зависит бесперебойная работа всей системы. При подборе насосного оборудования необходимо учитывать сразу несколько критериев:

Главными показателями , влияющими на выбор устройства, являются уровень жидкости в гидротехническом сооружении и глубина скважины. В паспорте к насосному оборудованию обязательно указывается глубина водозабора, на который рассчитан насос. Если вы не знаете, какой глубины ваше гидротехническое сооружение, лучше её измерять самостоятельно при помощи специального прибора или обычной верёвки. Также при помощи верёвки (её мокрой части) можно узнать высоту водного столба в скважине. Далее мы рассмотрим особенности выбора агрегата для скважин глубиной 30 метров.
Потребности в воде . Выбор насосного оборудования без знания этой величины просто невозможен. В зависимости от разновидности насоса этот показатель может быть в пределах 20-200 л/мин. Расчёт делается с учётом, что один человек использует в сутки воду в объёме 200 л. Следовательно, на семью из четырёх человек понадобится насос, мощность которого находится в пределах 30-50 л/мин. Можно выбрать самый простой агрегат, например, Вихрь или Малыш, только стоит предусмотреть небольшой запас мощности. Если кроме водоснабжения дома прибор будет обеспечивать полив огорода, то нужен насос ещё большей мощности. Как правило, для полива огорода в день может понадобиться около 2 тыс. литров воды, поэтому мощность насосного оборудования должна быть больше на 50 л/мин.
Производительность скважины . Точно вычислить объём воды, добываемый за определённый период, не получится. Для приблизительной оценки этого параметра засекают время, за которое всю воду из гидротехнического сооружения откачают, а также время, за которое полностью опустошённая скважина вновь наполнится водой. После этого второй показатель стоит разделить на первый. Полученный результат и будет дебетом водозабора. Для подбора насосного оборудования этой приблизительной величины будет вполне достаточно.
Напор скважины на воду . Этот показатель особенно важен для водозаборов глубиной 30 метров и более. Для определения напора вы должны знать, сколько метров в глубину имеет ваша скважина. К этой величине прибавляют 30 и увеличивают на 10 процентов. В итоге вы получите высоту водяного столба. По этому показателю и выбирают насос. Например, если ваше гидротехническое сооружение глубиной 30 метров, то высота водяного столба получится 60 м +30 + 10% = 66 м. В таком случае лучше выбирать модель насосного оборудования, например, Малыш или Вихрь, с напором 70 метров.
Диаметр ствола гидротехнического сооружения . Этот показатель нужен для определения мощности насосного оборудования. Если бурение вашей скважины выполняли профессионалы, то данную величину можно найти в паспорте скважины на воду. Если водозабор делали сами, то диаметр можно измерять тоже самостоятельно. Эта величина должна быть в дюймах, поэтому для перевода из сантиметров знайте, что в одном дюйме 2,54 см. Большинство насосов, в том числе и агрегат Малыш, предназначены для скважин размером 4 дюйма. Если диаметр ствола вашего сооружения нестандартный, нужную модель можно заказать из каталога. Именно поэтому, прежде чем делать скважину на воду, стоит заранее выбрать подходящий 4-х дюймовый диаметр обсадной колонны.
Цена насосного оборудования – не менее важный показатель при выборе агрегата. Также при подсчёте расходов стоит учесть, что вам понадобится стальной трос для подвешивания насоса в скважине и автомат для подключения. Необязательно выбирать самый дорогой агрегат. Есть сравнительно недорогие отечественные модели, например, насос Малыш, которые отлично справляются с поставленными задачами.

Общие конструктивные особенности

Все виды погружных насосов для оснащения скважин, как уже говорилось выше, имеют общие конструктивные особенности. Поскольку погружные (или глубинные) насосы в процессе использования размещаются в толще перекачиваемой ими жидкой среды, их оснащают герметичным корпусом, защищающим электродвигатель от контакта с жидкостью.

Корпус погружного насосного оборудования, который у различных моделей может варьироваться по размерам и весу, как правило, имеет вытянутую цилиндрическую форму и относительно небольшой диаметр. Такая форма корпуса глубинных (погружных) насосов оптимально подходит для того, чтобы размещать их в обсадных колоннах, в которых они и находятся в процессе своей эксплуатации.

Вытянутый цилиндр – конструктивная особенность погружных скважинных насосов

К общим для всех типов погружных насосов также относятся следующие конструктивные особенности:

наличие фильтра грубой очистки, устанавливаемого на всасывающем патрубке (основное назначение такого фильтра заключается в том, чтобы защитить внутреннюю часть устройства от попадания в нее твердых включений, содержащихся в составе перекачиваемой жидкости);
оснащение обратным клапаном (многие современные модели погружных насосов для скважин имеют такой элемент, который не дает перекачиваемой жидкости двигаться в обратном направлении; если же он отсутствует в базовой комплектации насоса, то его приобретают дополнительно и устанавливают на оборудование, для чего предусмотрено специальное резьбовое соединение).

В верхней части погружных скважинных насосов находятся выходной патрубок, вывод кабеля питания и хомуты закрепления троса

Виды погружных насосов для скважины: классификация и расчет технических параметров
