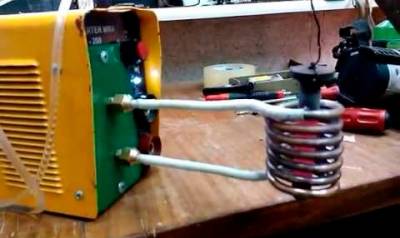

Самодельный вихревой индукционный нагреватель из сварочного инвертора

Из чего можно сделать бойлер индукционного типа

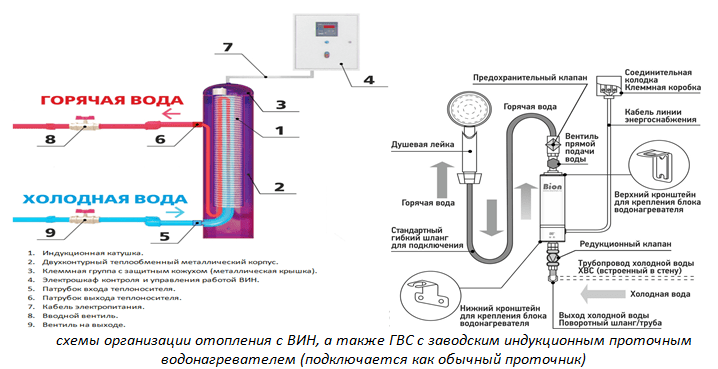

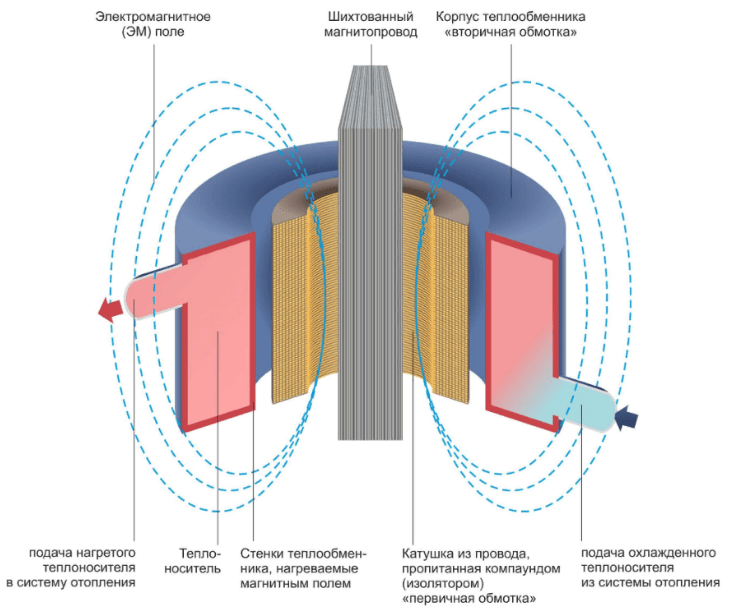

Устройство индукционного электрического проточного водонагревателя, это всего 3 основных элемента. Мощность индуктора надо сопоставить с заготовкой, с количеством витков и толщиной проволоки, иначе нагрев воды будет незначительным в процессе ее протока.

Элемент	Описание
Индуктор (катушка)	Витки медного провода (от 50). Генерируют электромагнитную среду.
Нагревательная часть (сердечник)	Цилиндр из металла, огнеупорного пластика (стенки от 3 мм). Внутрь помещают стальную проволоку (обязательно в последнем случае), через нее раскаленную проходит вода. Сердечник должен быть из намагничиваемого металла, ток – переменным, если он будет постоянным, нагрева не будет, получится электромагнит. А если подключить напрямую к сети, то будет короткое замыкание.
Генератор (индукционный преобразователь)	Прибор, осуществляющий при потреблении тока (бытового), трансформацию его в высокочастотный с передачей на обмотку. В качестве генератора можно использовать маломощный сварочный инвертор.

Из сварочного инвертора или трансформатора

Сборка из инверторного сварочного аппарата, что понадобится:

• генератор переменного тока, варианты:
  • бытовой сварочник с настройкой на выходе на 15 – 25 А;
  • трехфазный трансформатор;
• труба пластиковая (стенки от 3 мм) для отопления, выдерживающая +95° C или металлическая ∅5 см;
• магнитящийся нагревательный элемент (обязательный в виде наполнения, если сосуд из полимеров):
  • проволока сечением 6 мм в сеточке из металла;
  • кухонные ершики;
  • листовая заготовка;
• индуктор (катушка) – проволока: медь, 1,5 – 3 мм² или стеклоизолированный провод 1,7—2 мм² как у сварочных трансформаторов;
• терморегулятор;
• фитинги, шаровые краны для водопровода, гибкая подводка (шланги в оплетке);
• пассатижи, плоскогубцы.

Порядок создания своими руками индукционного проточного нагревателя для ГВС с применением сварочника:

1. В трубу помещают металлическую сетку. Плотно засыпают проволочные отрезки (1 – 5 см).
2. На тот же торец приваривают патрубок с отсекающим краном для гибкой подводки к холодному отводу стояка, на другой – для подачи горячей воды в точку водозабора.
3. На цилиндр устанавливают 4 – 5 продольных планок из дерева или из стеклотекстолита, наматывают провод (90 витков желательно). При ∅60 мм потребуется около 17 м.
4. Концы подсоединяют к полюсам трансформатора инвертора, желательно без скруток. Изолируют соединения изолентой.
5. Водонагреватель собран, подключают к штуцерам стояка водопровода и точек водоразбора. Используют переходники, тройники, гибкие сантехнические шланги.
6. Терморегулятор устанавливают на сварочник для автоматического управления работой.

Обмотку с емкостью заключают в корпус, для чего используют пластиковый бак, другие емкости. Кожух утепляют пенопластом, минеральной ватой, другой теплоизоляцией. Аналогично создается самодельный водонагреватель из трансформатора.

Правила:

• размещают (врезают) вертикально сетчатым дном вниз, там же вход подачи, откуда вода движется вверх;
• в циркуляционном насосе нет необходимости как в системе отопления;
• соблюдают технику безопасности при работе с электроприборами, нагревающимися объектами. Рекомендованное расстояние до пола 80, потолка – 30, стен – 30 – 40 см.;
• должен быть датчик температуры с реле для автоотключения при перегреве;
• рекомендована отдельная медная линия электропроводки для сварочного аппарата с автоматикой защитного отключения (УЗО, диффавтоматом, заземлением). Рекомендованное сечение 2,5 мм² – хватит для проточного нагревателя до 3,5 кВт;
• все открытые провода изолируют;
• нельзя включать индуктор при пустой ёмкости – есть риск расплавления, возгорания, замыкания;
• не желательно устанавливать в жилой зоне – электромагнитное поле вредное.

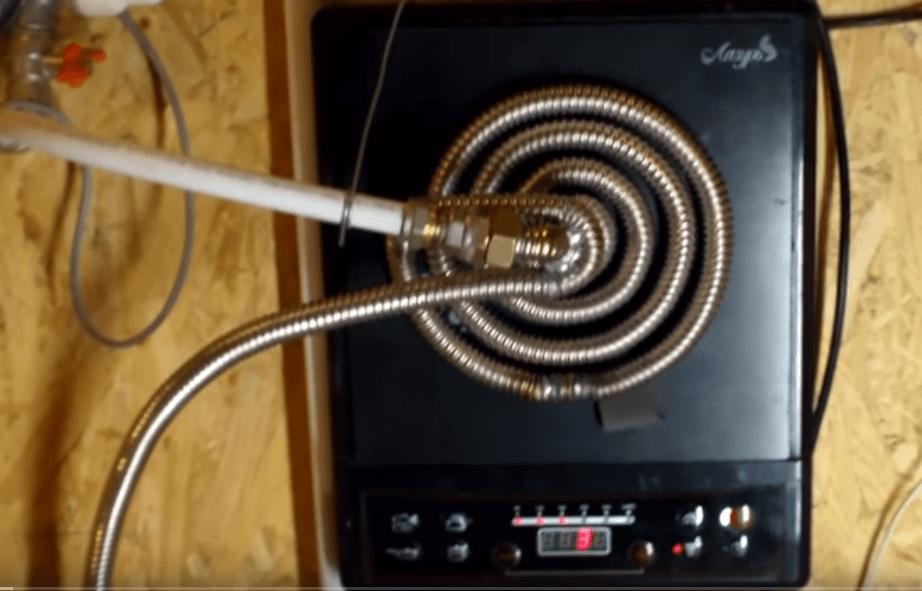

Из индукционной плиты

В сети есть ролики о рабочих водонагревателях, котлах из индукционных печек (обычно на 2 кВт). Плоская катушка кухонной плиты, этот тот же индуктор.

Процесс создания предельно простой:

• варочную панель индукционной плиты разбирают;
• родной плоский индуктор демонтируют;

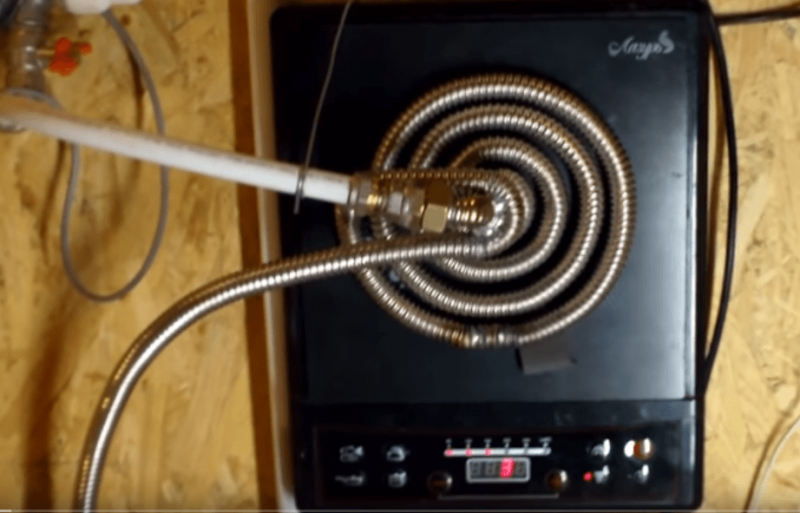

• подключают самодельный нагреватель из гофрированной нержавеющей трубы (∅20) и гибкую подводку от холодной подачи стояка с отсекающим краном.

Особенности вихревого индукционного котла

С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе.

Отличительные черты ВИН

Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.

Ее роль выполняют все металлические детали прибора. Их обязательно изготавливают из материалов, которые проявляют ферромагнитные свойства. Таким образом, когда на первичную обмотку устройства поступает ток, резко возрастает напряженность электромагнитного поля.

Оно в свою очередь генерирует ток, сила которого стремительно увеличивается. Вихревые токи провоцируют перемагничивание, в результате которого все ферромагнитные поверхности очень быстро, почти мгновенно, разогреваются.

Вихревые устройства достаточно компактны, но за счет использования металла, их вес велик. Это дает дополнительное преимущество, поскольку все массивные элементы корпуса принимают участие в теплообмене. Таким образом КПД агрегата приближается к 100%.

Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.

Основное отличие вихревого индукционного котла заключается в том, что его корпус выступает в роли вторичной обмотки. Поэтому его всегда изготавливают из металла

Как собрать вихревое индукционное устройство?

Как мы уже знаем, такой котел отличается от своего индукционного аналога, однако, изготовить его самостоятельно так же несложно. Правда, теперь понадобятся навыки сварочных работ, ведь устройство должно быть собрано только из металлических деталей.

Для работы понадобится:

• Два одинаковых по длине отрезка металлической толстостенной трубы. Их диаметры должны быть разными, так, чтобы одну деталь можно было поместить в другую.

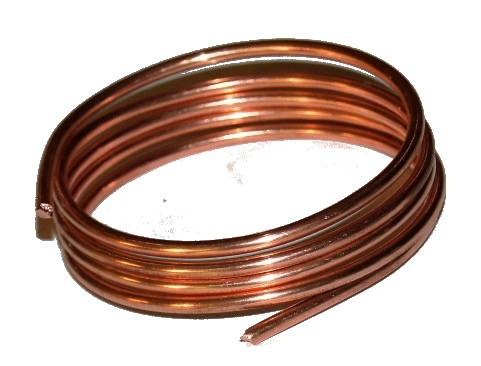

• Обмоточная (эмалированная) проволока из меди.
• Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
• Кожух для теплоизоляции котла.

Теперь можно приступать к работе. Начинаем с изготовления корпуса будущего котла. Берем трубу большего диаметра и вставляем внутрь вторую деталь. Их нужно вварить одну в другую так, чтобы между стенками элементов осталось некоторое расстояние.

Получившаяся деталь в разрезе будет напоминать баранку. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.

В результате получаем полый бак цилиндрической формы. Теперь нужно врезать в его стенки патрубки под трубы подачи холодной и отводе горячей жидкости. Конфигурация патрубка и его диаметр зависят от труб отопительной системы, возможно, дополнительно понадобятся переходники.

После этого можно приступать к намотке проволоки. Она аккуратно, под достаточным натяжением наматывается на корпус котла.

Принципиальная схема самодельного индукционного котла вихревого типа

Собственно, нагревательным элементом будет служить намотанная проволока, поэтому корпус прибора желательно закрыть теплоизоляционным кожухом. Так удастся сохранить максимум тепла и, соответственно, увеличить КПД устройства и сделать его безопасным.

Теперь нужно врезать котел в отопительную систему. Для этого теплоноситель сливается, отрезается нужный по длине участок трубы и на его место вваривается прибор.

Осталось только запитать отопительный прибор и не забыть подключить к нему инвертор. Устройство готово к эксплуатации. Но прежде, чем провести испытания, нужно заполнить магистраль теплоносителем.

Вы не знаете, какой теплоноситель выбрать для заполнения контура? Рекомендуем ознакомиться с характеристиками различных теплоносителей и рекомендациями по выбору оптимального типа жидкости для отопительного контура.

Только после закачки теплоносителя в систему проводить пробный пуск.

Сначала нужно запустить прибор на минимальной мощности и внимательно отследить качество сварных швов. Если все в порядке, мощность увеличиваем до максимума.

На нашем сайте есть еще одна инструкция по изготовлению индукционного прибора, который можно использовать для подогрева теплоносителя в системе отопления. Чтобы ознакомиться с процессом сборки индукционного нагревателя, переходите по этой ссылке.

https://youtube.com/watch?v=RLev9e9Ydjc

Источник электроэнергии

Как мы помним, наша схема индукционного нагревателя предполагает наличие источника питания. Он подает напряжение на катушку, вызывая нагрев сердечника и теплоносителя. Что может выступать в качестве источника переменного тока? Обычная электрическая сеть нам не подойдет – частота тока в ней слишком низка. У нас остается два источника питания:

Из инверторного сварочного аппарата получится отличный источник питания для индукционного нагревателя.

• индукционная кухонная печь;
• инверторный сварочный аппарат.

Если у вас есть индукционная печь, которую не жалко разобрать, воспользуйтесь ей. Недостатком печки станет ее слишком низкая мощность. Поэтому мы рекомендуем воспользоваться инверторным сварочным аппаратом. Просто подключите катушку к выходу аппарата и включите его в сеть – наш самодельный индукционный нагреватель, который мы собрали своими руками, готов к запуску и эксплуатации.

Обратите внимание, что теперь вам стоит позаботиться о надлежащем исполнении нагревателя. Для того чтобы сделать его безопасным, поместите катушку в какой-нибудь аккуратный корпус

Например, это может быть толстая пластиковая труба большого диаметра. Разместите в ней катушку, после чего закрепите всю конструкцию на штатном месте. Подключите к самодельному нагревателю отопительные трубы и попробуйте запустить систему, проверяя ее эффективность.

Если у вас есть познания в области конструирования электронной техники, вы можете попробовать собрать инверторный преобразователь для индукционного нагревателя своими руками. Схему такого преобразователя можно найти в Интернете

Обратите внимание, что источник питания должен получиться достаточно мощным, чтобы обеспечить надлежащее питание нагревателя и его выход на максимальную мощность. В противном случае вас будут ждать холодные или едва теплые батареи

Котел отопления из индукционной плитки

Но тем, кто хочет сделать индукционный котел, совсем необязательно собирать нагреватель самостоятельно. Все что нужно — купить индукционную бытовую плитку. Стоит она от 50$ и выше. Дальше идут варианты:

Если есть металлический или чугунный радиатор (алюминиевые не подходят) можно просто прислонить плитку к радиатору и включить ее. Радиатор начинает греться, распространяя тепло по помещению. В комнате 20 м 2 работала плитка, выставленная на 0,8 кВт. При -20 о С в комнате было +25 о С. Это не самый эффективный способ, но довольно неплохой. И проверить его работу проще простого. Особенной тем, у кого плитка есть.

Нельзя сказать, что это котел, но отапливает комнату хорошо, а электричества «тянет» мало

Второй простой вариант. Сварить «котел» из металла. Просто емкость для воды. Подавать с одной стороны холодную воду, с другой забирать нагретую, поставить циркуляционный насос. К одной из стенок прислонить все ту же плитку, которая и будет греть воду в емкости. Это работает. В доказательство — видео, расположенное ниже.

https://youtube.com/watch?v=F6yIXht5gks

Такой вариант котла из индукционной плитки может сделать действительно любой

Только еще раз обращаем внимание. Чтобы жидкость или поверхность нагревалась, металл должен магнититься

Хорошая нержавейка (немагнитная) или алюминий не подходят: в них токи Фуко не распространяются. Кроме того, что и делать ничего почти не нужно, такой вариант хорош тем, что на плитке есть система контроля и безопасности, которая в случае перегрева отключит устройство.

И еще одна модель котла на плитке. Тут другой подход, но идея та же.

https://youtube.com/watch?v=A-5y8VA_9v0

Из представленных трех вариантов самодельных индукционных котлов отопления два — это не совсем котлы (или совсем не котлы — как посмотреть). Но при этом отапливать с их помощью помещения можно. Способы с индукционной плиткой проверяется элементарно, особенно это просто для тех, у кого такая плитка имеется. Для повышения теплоотдачи в варианте плитка + радиатор можно устроить обдув вентилятором (если нужно). Но насколько это работает нужно проверять на собственном опыте.

Варианты самодельных устройств

На просторах интернета размещено достаточное количество разнообразных конструкций, создаваемых для различных целей. Взять индукционный малогабаритный нагреватель, сделанный из компьютерного блока питания 250—500 Вт. Модель, показанная на фото, пригодится мастеру в гараже или автосервисе для плавки стержней из алюминия, меди и латуни.

Но для отопления помещений конструкция не подойдет по причине малой мощности. В интернете есть два реальных варианта, чьи испытания и работа засняты на видео:

• водонагреватель из полипропиленовой трубы с питанием от сварочного инвертора либо индукционной кухонной панели;
• стальной котел с нагревом от той же варочной панели.

Теперь давайте подробнее разберем, как делаются индукционные нагреватели своими руками, а главное, — как они потом функционируют.

Изготавливаем нагревательный элемент из трубы

Если вы плотно занимались поиском информации по данной теме, то наверняка столкнулись с этой конструкцией, поскольку мастер выложил ее сборку на популярном видеоресурсе YouTube. После чего многие сайты разместили текстовые версии изготовления этого индуктора в виде пошаговых инструкций. Вкратце нагреватель делается так:

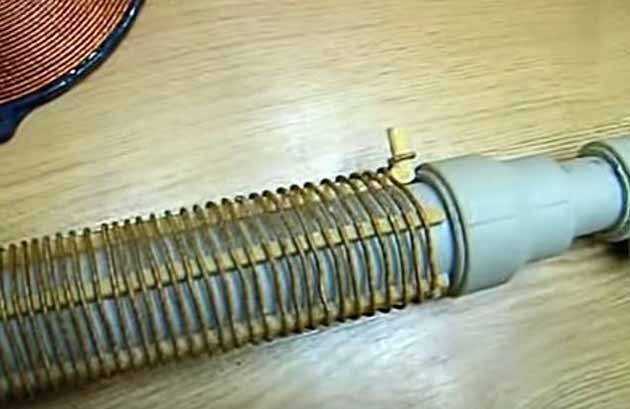

1. Внутрь трубы из полипропилена диаметром 40 мм и длиной 50 см наталкиваются металлические ершики для мытья посуды (можно рубленую проволоку — катанку). Они должны притягиваться магнитом.
2. К трубе припаиваются отводы с резьбами для подключения к отопительной сети.
3. Снаружи вдоль корпуса приклеиваются 4—5 стержней из текстолита. На них наматывается провод сечением 1.7—2 мм² со стеклоизоляцией, применяющийся в сварочных трансформаторах.
4. Варочная панель разбирается и «родной» индуктор плоской формы демонтируется. Вместо него подключается самодельный нагреватель из трубы.

Как нетрудно догадаться, роль нагревательного элемента здесь играют металлические ершики, находящиеся в переменном магнитном поле катушки. Если запустить варочную панель на максимум, одновременно пропуская через импровизированный котел проточную воду, то ее удастся нагреть на 15—20 °С, что и показали испытания агрегата.

Поскольку мощность большинства индукционных плит лежит в пределах 2—2.5 кВт, то с помощью теплогенератора можно обогреть помещения общей площадью не более 25 м². Есть способ увеличить нагрев, подключив индуктор к сварочному аппарату, но здесь есть свои сложности:

1. Инвертор выдает постоянный ток, а нужен переменный. Для подсоединения индукционного нагревателя аппарат придется разобрать и найти на схеме точки, где напряжение еще не выпрямлено.
2. Нужно взять провод большего сечения и подобрать число витков путем расчета. Как вариант, медную проволоку Ø1.5 мм в эмалевой изоляции.
3. Понадобится организовать охлаждение элемента.

Проверку работоспособности индуктивного водонагревателя автор демонстрирует в своем видео, представленном ниже. Испытания показали, что агрегат требует доработки, но конечный результат, к сожалению, неизвестен. Похоже, что умелец оставил проект незавершенным.

Как собрать индукционный котел

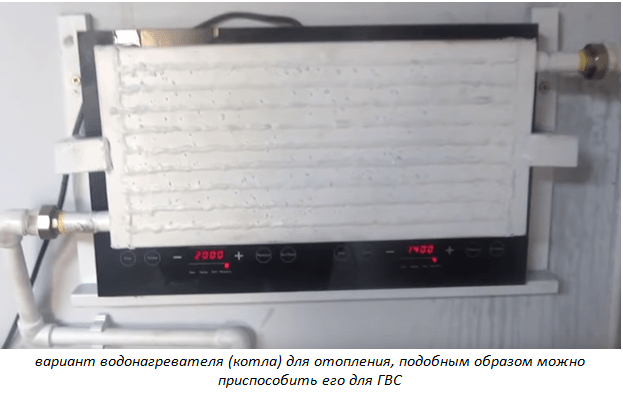

В этом случае дешевую китайскую плиту разбирать не нужно. Суть в том, чтобы сварить по ее размерам котловой бак, руководствуясь пошаговой инструкцией:

1. Возьмите стальную профильную трубу 20 х 40 мм с толщиной стенки 2 мм и нарежьте из нее заготовок по ширине панели.
2. Сварите трубки между собой по длине, стыкуя меньшими сторонами.
3. Сверху и снизу к торцам герметично приварите железные крышки. Сделайте в них отверстия и поставьте патрубки с резьбами.
4. К одной из сторон прикрепите сваркой 2 уголка, чтобы они образовали полку для индукционной печки.
5. Покрасьте агрегат термостойкой эмалью из баллончика. Подробнее процесс сборки показан в видеоролике.

Окончательная сборка и запуск заключается в монтаже котла на стену и его врезке в систему отопления. Варочная панель вставляется в гнездо из уголков на задней стенке бака и подключается к электросети. Остается заполнить систему теплоносителем, стравить воздух и включить нагрев индуктора.

Здесь вас подстерегает та же проблема, что встречалась с предыдущей моделью. Несомненно, индукционный нагрев будет работать, но его мощности 2.5 кВт хватит для обогрева парочки небольших комнат при морозе на улице. Осенью и весной, когда температура не опустилась ниже нуля, самодельный котел сможет отопить площадь 35—40 м². Как его правильно подключить к системе, смотрите в очередном видеосюжете:

Источник напряжения высокой частоты

Создание своими руками высокочастотного блока питания для индукционного нагревателя хоть и не относится к разряду невыполнимых задач, все же под силу далеко не каждому. И здесь на помощь может прийти готовое устройство, обычный бытовой сварочный инвертор.

Из сведений об известно, что в нем происходит формирование переменного напряжения с частотой до нескольких десятков килогерц.

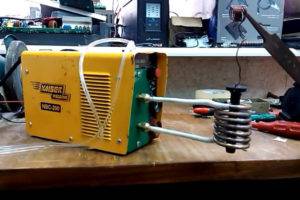

То есть, сварочный инвертор представляет собой готовый мощный источник тока высокой частоты, который можно использовать для питания индуктора. Многочисленные примеры реализации этой идеи подтверждают возможность создания установки для индукционного нагрева металла из сварочного инвертора.

Что такое индукция и ее принцип

Электромагнитная индукция была открыта еще более ста лет назад. Она позволяет генерировать тепло с помощью высокочастотных токов – данная технология активно применяется для выплавки металлов. Дошла эта технология и до бытовых потребителей – мы можем увидеть ее воплощение на кухне в виде индукционных электрических печей. Индукционные печи позволяют быстро разогревать пищу и отличаются небольшими габаритами. Еще одним достоинством является их продолжительный срок службы.

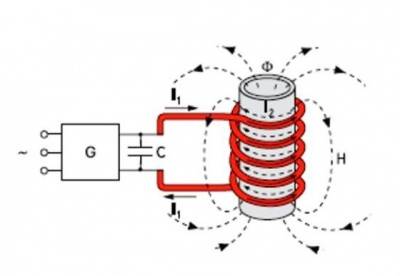

Индукционный нагреватель представляет собой мощную катушку, на которую подается переменный ток высокой частоты. Внутри катушки помещается металлический сердечник, разогревающийся под действием вихревых токов. Таким образом, никаких привычных нагревательных элементов здесь нет, а тепло генерируется исключительно за счет индукционного нагрева.

Магнитная индукция используется в металлургической промышленности. Здесь она позволяет избавиться от угольных и газовых печей, отличающихся большими размерами. Сегодня в металлургических цехах стоят небольшие индукционные печи, быстро разогревающие металлы и сплавы до высоких температур. Они безопасны для людей и позволяют сократить время, затрачиваемое на переработку металлов.

С помощью индукционной катушки можно быстро нагреть металл до очень высоких температур.

В бытовой сфере магнитная индукция работает в индукционных кухонных печах и в электрических индукционных котлах. В чем заключаются преимущества такого нагрева?

• Отсутствует прямой контакт между нагреваемым телом и индукционной катушкой.
• Отсутствие накипи в индукционных котлах, что связано с отсутствием привычных нагревательных элементов.
• Продолжительный срок службы оборудования.
• Быстрый прогрев теплоносителей и металлических конструкций.
• Высокая эффективность оборудования.
• Безопасность для окружающих.

Электромагнитная индукция греет быстро и очень эффективно – коэффициент полезного действия тех же индукционных котлов достигает 98-99%. Также здесь отсутствует прямой контакт теплоносителя и токоведущих частей, что значительно повышает безопасность оборудования.

Напомним, что в ТЭНовых и электродных электрических отопительных котлах используется прямой контакт нагревательных элементов и теплоносителя.

Порядок работы

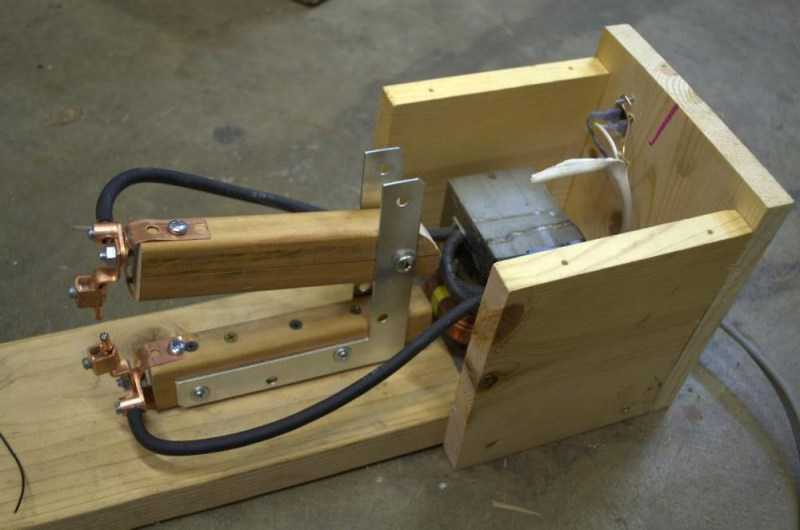

Ниже представлена инструкция, как сделать точечную сварку, используя ненужную в хозяйстве микроволновку:

Разобрать старую СВЧ-печку. Вытащить трансформаторное устройство на 800 А. Заняться разбором блока питания компьютера. Вам потребуется лишь стальной корпус и разъём питания 220 вольт. В дальнейшем он будет использоваться для размещения «начинки» сварочного агрегата.

Обратите внимание!

• Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры

• Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях
• Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Поместить внутрь корпуса трансформатор, плату таймера и переходник питания. Примерить и отметить места отверстий – потом их надо будет проделать при помощи дрели.

Удалить вторичную обмотку трансформатора, заменив силовым кабелем. При этом демонтировать трансформаторные пластины не потребуется. Достаточно срезать обмотку вначале с одного края, затем с другого, используя стамеску и молоток. После этого останется убрать остатки проволоки сверлом.

Сделать новые обмотки из силового кабеля. Поставить модифицированный трансформатор в корпус. В области нахождения решётки просверлить 2 отверстия. Продеть через них выводы катушки. Проделать ещё отверстия, теперь в днище корпуса, для установки транса.

Подсоединить к передней панели механизм таймера. Продеть светодиод, выпаянный из платы и удлинённый проводами, в сделанное ранее отверстие.

Стальными уголками прикрепить рейку из дерева к корпусу сварочного аппарата.

Обратите внимание!

• Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи

• Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих

• Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях

Достать с клеммной колодки клеммники, надеть их на контакты кабеля, которые требуется перед этим зачистить, и прикрутить на шурупы к рейке. Оснастить рейку кнопкой пуска, предварительно проделав под неё отверстие.

Медную проволоку использовать для создания электродов. Не забыть обточить концы. Закрепить сделанные из меди электроды в клеммниках.

Дополнить конструкцию пружиной для возврата контактов устройства на первоначальную позицию. С данной целью требуется прикрутить к верху корпуса ещё одну рейку из дерева. Вот и всё. Работа над созданием самодельного агрегата точечной сварки завершена.

Получившийся инструмент имеет довольно высокую мощность. Поэтому, дабы избежать прожигания отверстий в тонких металлических листах, рекомендуется устанавливать меньшие временные параметры на таймере. Кроме того, компактные размеры такой сварки позволяют разместить её даже в малогабаритной студии.

ТВЧ печи для закалки от ЗАО “СМК”

Модульная конструкция ТВЧ установок индукционного нагрева позволяет компоновать рабочие станции с различными характеристиками, соответствующими техническим и экономическим потребностям заказчика. Это также даёт возможность менять изначальную комплектацию (при изменении модели генератора или контроллера).

имеет опыт автоматизации процессов термической обработки по условиям технического задания Заказчика.

Принцип работы:

Индукционный нагрев осуществляется за счет энергии электромагнитного поля. Петля индуктора необходимого размера подносится к обрабатываемой детали. Средне- и высокочастотный переменный ток (ТВЧ), проходящий по петле, создает на поверхности обрабатываемой детали вихревые токи, величина которых может контролироваться и программироваться. Индукционный нагрев происходит без непосредственного контакта, при этом термообработке подвергаются только металлические части. Индукционный нагрев характеризуется высокой эффективностью переноса энергии без потерь тепла. Глубина проникновения индуцируемых токов напрямую зависит от рабочей частоты генератора (ТВЧ установки индукционного нагрева) — чем выше частота, тем больше плотность тока на поверхности обрабатываемой детали. Понижая рабочую частоту можно увеличить глубину проникновения ТВЧ, т.е. глубину нагрева.

Преимущества:

Генераторы (ТВЧ установки индукционного нагрева) CEIA обладают следующими преимуществами:

• высокая эффективность;
• малые габариты и возможность встраивания в автоматизированные лини;
• локализация области нагрева (благодаря точно подобранному индуктору);
• микропроцессор, обеспечивающий повторяемость рабочего цикла;
• система самодиагностики, подающая сигнал и выключающая установку в случае неполадки;
• возможность выноса в рабочую зону только нагревательной головы с индуктором (соединительный кабель длиной до 4 м);
• оборудование соответствует требованиям электротехнической безопасности и имеет сертификат ISO 9001.

Применение:

Генераторы (ТВЧ установки индукционного нагрева) CIEA применяется для различных видов термообработки всех токопроводящих изделий (металлические сплавы, цветные металлы, углеродные и кремниевые соединения):

• нагрева;
• закалки;
• отжига;
• пайки инструмента, в том числе и алмазного или твердосплавного;
• пайки микросхем, разъёмов, кабелей;
• пайки алюминия.

ПКФ «Цвет» специализируется на оказании услуг металлообработки, у нас большой опыт работы в этом направлении. Мы оказываем различные услуги упомянутого спектра, а закалка ТВЧ входит в их число. Эта услуга пользуется широким спросом на территории РФ. Компания обладает всем необходимым оборудованием для решения рассматриваемой задачи. Сотрудничество с нами будет выгодным, удобным и комфортным.

Основные характеристики

Закалка стали ТВЧ позволяет придать материалу достаточный уровень прочности. Данная процедура считается самой распространенной. Подобной обработке подвергают не только саму деталь, но и отдельные части заготовки, которые должны обладать определенными показателями прочности. Применение упомянутой процедуры существенно продлевает срок эксплуатации различных деталей.

Закалка металла ТВЧ основана на применении электротока, проходящего по поверхности детали, последняя находится в индукторе. В результате обработки деталь нагревается на определенную глубину, остальная часть изделия не нагревается. Данный метод имеет множество преимуществ, так как применения данной технологии дает возможность контролировать режим зажим закалки, заменить легированную сталь на углеродистую.

Обработанные заготовки приобретают высокие прочностные характеристики, в ходе выполнения задачи не возникает закалочных трещин. Обрабатываемая поверхность не окисляется и не обезуглероживается. Закалка токами высокой частоты выполняется в короткий срок, поскольку отсутствует необходимость нагревать заготовку целиком. Компания применяет высококачественное оборудования для выполнения обработки рассматриваемого вида. Мы осуществляем закалку ТВЧ на высоком профессиональном уровне.

Варианты самодельных устройств

На просторах интернета размещено достаточное количество разнообразных конструкций, создаваемых для различных целей. Взять индукционный малогабаритный нагреватель, сделанный из компьютерного блока питания 250—500 Вт. Модель, показанная на фото, пригодится мастеру в гараже или автосервисе для плавки стержней из алюминия, меди и латуни.

Но для отопления помещений конструкция не подойдет по причине малой мощности. В интернете есть два реальных варианта, чьи испытания и работа засняты на видео:

• водонагреватель из полипропиленовой трубы с питанием от сварочного инвертора либо индукционной кухонной панели;
• стальной котел с нагревом от той же варочной панели.

Теперь давайте подробнее разберем, как делаются индукционные нагреватели своими руками, а главное, — как они потом функционируют.

Изготавливаем нагревательный элемент из трубы

Если вы плотно занимались поиском информации по данной теме, то наверняка столкнулись с этой конструкцией, поскольку мастер выложил ее сборку на популярном видеоресурсе YouTube. После чего многие сайты разместили текстовые версии изготовления этого индуктора в виде пошаговых инструкций. Вкратце нагреватель делается так:

1. Внутрь трубы из полипропилена диаметром 40 мм и длиной 50 см наталкиваются металлические ершики для мытья посуды (можно рубленую проволоку — катанку). Они должны притягиваться магнитом.
2. К трубе припаиваются отводы с резьбами для подключения к отопительной сети.
3. Снаружи вдоль корпуса приклеиваются 4—5 стержней из текстолита. На них наматывается провод сечением 1.7—2 мм² со стеклоизоляцией, применяющийся в сварочных трансформаторах.
4. Варочная панель разбирается и «родной» индуктор плоской формы демонтируется. Вместо него подключается самодельный нагреватель из трубы.

Как нетрудно догадаться, роль нагревательного элемента здесь играют металлические ершики, находящиеся в переменном магнитном поле катушки. Если запустить варочную панель на максимум, одновременно пропуская через импровизированный котел проточную воду, то ее удастся нагреть на 15—20 °С, что и показали испытания агрегата.

Поскольку мощность большинства индукционных плит лежит в пределах 2—2.5 кВт, то с помощью теплогенератора можно обогреть помещения общей площадью не более 25 м². Есть способ увеличить нагрев, подключив индуктор к сварочному аппарату, но здесь есть свои сложности:

1. Инвертор выдает постоянный ток, а нужен переменный. Для подсоединения индукционного нагревателя аппарат придется разобрать и найти на схеме точки, где напряжение еще не выпрямлено.
2. Нужно взять провод большего сечения и подобрать число витков путем расчета. Как вариант, медную проволоку Ø1.5 мм в эмалевой изоляции.
3. Понадобится организовать охлаждение элемента.

Проверку работоспособности индуктивного водонагревателя автор демонстрирует в своем видео, представленном ниже. Испытания показали, что агрегат требует доработки, но конечный результат, к сожалению, неизвестен. Похоже, что умелец оставил проект незавершенным.

Как собрать индукционный котел

В этом случае дешевую китайскую плиту разбирать не нужно. Суть в том, чтобы сварить по ее размерам котловой бак, руководствуясь пошаговой инструкцией:

1. Возьмите стальную профильную трубу 20 х 40 мм с толщиной стенки 2 мм и нарежьте из нее заготовок по ширине панели.
2. Сварите трубки между собой по длине, стыкуя меньшими сторонами.
3. Сверху и снизу к торцам герметично приварите железные крышки. Сделайте в них отверстия и поставьте патрубки с резьбами.
4. К одной из сторон прикрепите сваркой 2 уголка, чтобы они образовали полку для индукционной печки.
5. Покрасьте агрегат термостойкой эмалью из баллончика. Подробнее процесс сборки показан в видеоролике.

Окончательная сборка и запуск заключается в монтаже котла на стену и его врезке в систему отопления. Варочная панель вставляется в гнездо из уголков на задней стенке бака и подключается к электросети. Остается заполнить систему теплоносителем, стравить воздух и включить нагрев индуктора.

Здесь вас подстерегает та же проблема, что встречалась с предыдущей моделью. Несомненно, индукционный нагрев будет работать, но его мощности 2.5 кВт хватит для обогрева парочки небольших комнат при морозе на улице. Осенью и весной, когда температура не опустилась ниже нуля, самодельный котел сможет отопить площадь 35—40 м². Как его правильно подключить к системе, смотрите в очередном видеосюжете:

Создание усложненных приборов

Сделать нагревательную установку ТВЧ своими руками сложнее, но это подвластно радиолюбителям, ведь для ее сбора потребуется схема мультивибратора. Принцип работы аналогичен — вихревые токи, возникающие из взаимодействия металлического наполнителя в центре катушки и ее собственного высокомагнитного поля, нагревают поверхность.

Конструирование ТВЧ-установок

Поскольку даже небольшого размера катушки вырабатывают ток около 100 А, вместе с ними потребуется подключить резонирующую емкость для уравновешивания индукционной тяги. Существует 2 вида рабочих схем для нагревательной ТВЧ в 12 В:

• целенаправленная электрическая;
• подключенная к питанию сети.

• целенаправленная электрическая;
• подключенная к питанию сети.

В первом случае мини ТВЧ-установку можно собрать за час. Даже при отсутствии сети в 220 В можно использовать такой генератор где угодно, но при наличии автомобильных аккумуляторов как источников питания. Конечно, она недостаточно мощная, чтобы плавить металл, но способна нагреться до высоких температур, необходимых для мелкой работы, например, нагрев ножей и отверток до синего цвета. Для ее создания необходимо приобрести:

• полевые транзисторы BUZ11, IRFP460, IRFP240;
• автомобильный аккумулятор от 70 А/ч;
• высоковольтные конденсаторы.

Вторая схема для индукционной установки нагрева в пластиковом корпусе более сложная, на основе драйвера IR2153, но по ней удобнее выстроить резонанс по регулятору в 100к. Управлять схемой необходимо через адаптер сети с напряжением от 12 В. Силовую часть можно подвести напрямую к основной сети в 220 В, используя диодный мост. Частота резонанса получается 30 кГц. Потребуются следующие элементы:

• ферритовый сердечник 10 мм и дроссель 20 витков;
• медная трубка в качестве катушки ТВЧ в 25 витков на оправку 5−8 см;
• конденсаторы 250 V.

Вихревые нагреватели

Более мощную установку, способную греть болты до желтого цвета, можно собрать по простой схеме. Но при работе выделение тепла будет довольно большим, поэтому рекомендуется устанавливать радиаторы на транзисторы. Также потребуется дроссель, позаимствовать который можно из блока питания любого компьютера, и следующие вспомогательные материалы:

• стальной ферромагнитный провод;
• медная проволока в 1,5 мм;
• полевые транзисторы и диоды под обратное напряжение от 500 В;
• стабилитроны мощностью 2−3 Вт с расчетом на 15 В;
• простые резисторы.

Умельцы, знакомые со сваркой и управлением трехфазным трансформатором, способны еще больше повысить КПД устройства при одновременном снижении веса и размера. Для этого нужно сварить основания двух труб, которые послужат как сердечником, так и нагревателем, а в корпус после обмотки вварить два патрубка для осуществления подвода и отвода теплоносителя.
