Вихревые индукционные нагреватели ВИН: устройство, плюсы и минусы использования в отопительных системах

Как сделать индукционный нагреватель своими руками по схеме: цена материалов не велика

Для того чтобы изготовить индукционный обогреватель понадобится трансформатор переменного тока (желательно с регулировкой напряжения). Индукционный нагреватель из сварочного инвертора является отличным решением вопроса. Изготовление устройства потребует использования подручных средств, таких как:

• Отрезок толстостенной (45-50 мм) пластиковой трубы
• Проволока из стали, диаметром 6-8 мм
• Металлическая сетка
• Медная проволока (1,5 – 2 мм)
• Соединители нагревателя с магистралью

Один край пластиковой заготовки плотно закупоривается металлической сеткой. Цилиндр наполняют частицами стальной проволоки, которую нарезают заранее отрезками длиной в 4-5 см. Пластиковая труба заполняется проволокой полностью, после чего верх закрывается сеткой. Для заполнения цилиндра подойдет любой металл. Изготовленный элемент будет корпусом индуктора.

Следующий этап – изготовление катушки. На подготовленное (пластиковое) основание наматывается 85-95 витков медной проволоки. На точное количество витков влияет ампераж используемого сварочного инвертора. Обмотку располагают по центру корпуса.

Изготовленный прибор с помощью переходников монтируется в отопление таким образом, чтобы теплоноситель проходил внутри катушки. К индуктору подключается сварочное оборудование. С целью экономии средств можно создать инвертор своими руками

Важно обеспечить надежную герметизацию соединений с трубопроводом и изоляцию клемм прибора. Снаружи индуктор покрывается теплоизоляционным экраном

Отопление готово к эксплуатации.

Для того чтобы создать теплогенератор своими руками помимо трансформатора понадобится электродвигатель.

ПОСМОТРЕТЬ ВИДЕО

Особенности индукционных котлов

Для многих выбор в основном сводится к одному из двух наиболее рациональных вариантов:

• Применение для отопления котлов, работающих от газа;
• Электрических аналогов.

Однако, есть один неоспоримый факт, что, как газовое топливо, так и электричество постоянно повышаются в цене. Так что затраты при обогреве жилья не во многом становятся дешевле.

В качестве альтернативного предложения стоит присмотреться к применению для этих целей индукционного котла для отопления частного дома, ознакомиться с его техническими параметрами.

Одним из основных достоинств, по отзывам об индукционных котлах считается то, что для его нормальной работы не требуется обслуживания, как в случаях с другими типами.
Вибрация встроенного элемента предотвращает закрепление образующихся фракций, тем самым давая им возможность свободно вымываться из трубы.
Поэтому именно такое оборудование дает возможность жителям сельской местности чувствовать себя спокойно в этом отношении.
Кроме того котел обладает устойчивостью к перепадам в напряжении, что немаловажно для частников.

Инструкция по изготовлению индукционного нагревателя

Чтобы осуществить переделку сварочного оборудования в индукционную печь, необходимо подготовить расходные детали и инструменты

Также важно подготовить чертежи и придерживаться инструкции по сборке

Простое изделие на основе сварочного инвертора

Для изготовления простого, но эффективного нагревателя, можно использовать сварочный инвертор. Процесс изготовления достаточно простой:

1. Для начала нужно взять толстостенную полимерную трубку.
2. С торцевой части трубы стоит установить разводку и 2 вентиля, а внутрь засыпать куски стальной проволоки небольшого диаметра и размера (5 мм).
3. Закрепить верхний вентиль.
4. Выполнить 90 витков медной проволокой для сборки индуктора.

В качестве генератора используется сварочный аппарат, а роль нагревателя играет трубка с проволокой. Аппарат устанавливается в режим переменного тока с повышенной частотой.

В процессе нагрева происходит излучение магнитного поля и прогревание проволоки вихревыми потоками. Это вызывает закипание жидкости.

Экспериментальная модель нагревателя мощностью 1600 Вт

Для сборки экспериментального оборудования мощностью 1,6 кВт потребуется подготовить металлическую трубу с толстыми стенками. Поскольку катушка без особых сложностей сможет прогреть любой материал, можно усовершенствовать нагреватель.

Корпус можно изготовить из пластиковой трубы, которая обладает большим диаметром, чем элемент системы отопления. Оптимальная длина изделия составляет 1 м, а внутреннее сечение — 50-80 мм.

Чтобы подключить нагреватель к оборудованию, потребуется закрепить переходники сверху и снизу корпуса. Нижняя секция закрывается решеткой, а затем внутрь корпуса помещают наполнитель из небольших металлических частиц.

Для обмотки подходит медный провод с изоляцией сечением 1-1,5 мм. Использование более толстой проволоки неоправданно, поскольку это усложнит плотное расположение витков.

Печь для нагрева металла

Из-за повышенной пожарной безопасности метод индукции применяется в металлургии. Собрать нагреватель для обработки металлических заготовок можно из подручных средств. Для предстоящих работ потребуется подготовить:

1. 12-вольтный аккумулятор.
2. Медную обмоточную проволоку.
3. Пленочные конденсаторы.
4. Транзисторы и диоды.
5. Кольца блока питания от персонального компьютера.

Индукционная печь из сварочного инвертора.

Последующая сборка производится по такой инструкции:

На радиаторы охлаждения устанавливаются транзисторы. Во время использования прибор интенсивно нагревается, поэтому лучше подготовить крупные радиаторы. Изготавливаются дроссели. Для их сборки применяют медную проволоку и кольца блока питания ПК

Важно следить, чтобы межвитковое расстояние оставалось идентичным на каждом отрезке. Собирается конденсаторная батарея

Емкость элемента питания должна составлять 4,7 мкФ. Изготавливается обмотка. Диаметр медной проволоки должен составлять 2 мм

Потребуется выполнить 8 витков, чтобы во внутреннем пространстве поместились все обрабатываемые детали.

Диаметр медной проволоки должен составлять 2 мм. Потребуется выполнить 8 витков, чтобы во внутреннем пространстве поместились все обрабатываемые детали.

На последнем этапе подключается аккумулятор. Ток регулируется во время изготовления печи. Для этого достаточно поменять количество витков.

Кроме того, следует предусмотреть систему отвода тепла и вентиляции, т.к. во время работы печь сильно нагревается.

Нагреватель для воды

Использование такого агрегата в частном доме позволит организовать бесперебойную подачу ГВС или обогрев помещения. Система расходует много электрической энергии, но обладает простой схемой сборки и отсутствием сложностей в обслуживании. Предстоящая сборка начинается с подготовки:

1. Сварочного инвертора.
2. Теплоизолятора (подойдет керамзит).
3. Проволоки из меди и стали.
4. Отрезка пластиковой трубы с толстыми стенками.
5. Трубок разного диаметра.

На первом этапе начинается изготовление котла. Его можно соорудить из 2 трубок разного сечения, которые вставляются друг в друга с выдерживанием зазора 20-25 мм.

Дальше производится приваривание концов колец и подсоединение к общей системе отопления. Во внешнюю стенку нужно вварить выходную и входную трубки.

Затем изготавливается обмотка, которая в точности повторяет форму котла. Всего нужно выполнить 35-40 витков, соблюдая равное межвитковое расстояние.

На последнем этапе собирается защитный корпус, который делается из диэлектрического материала, и подключается инверторный аппарат и теплоноситель.

Правильно собранная конструкция сможет прослужить в течение 20-25 лет без ремонта и замены расходных деталей.

Правила эксплуатации

Безопасная эксплуатация индукционных котлов отопления, как и любых других технических устройств, обеспечивается выполнением ряда правил, касающихся как их монтажа, так и использования после установки:

• Заземление котла обязательно.
• Расстояние от устройства до стен по бокам должно быть не менее 30 см, от нижней точки котла до пола – 80 см, от верхней его точки до потолка – 80 см.
• Индукционные котлы устанавливаются только в закрытый контур с расширительным баком мембранного типа.
• Система должна включать в себя блок устройств обеспечения безопасности (манометр, воздушный клапан, клапан сброса избыточного давления, система автоматического отключения при перегреве).

Разновидности индукционных котлов

Существуют следующие разновидности нагревательных котлов индукционного типа, обозначаемые как по принципу действия, так и по марке производителя:

• SAV – разновидность и одновременно торговая марка котлов нового поколения мощностью от 2,5 до 100 кВт, с 2007 г. выпускаемых российской компанией ЗАО НПК «ИНЭРА»;
• ВИН — аббревиатура является не только сокращением названия вида индукционных устройств (вихревые индукционные нагреватели), но и запатентованным названием котлов, производимых ижевской компанией «Альтернативная энергия».

Индукционные обогреватели SAV

Эксплуатация агрегатов SAV не требуют использования инвертора, на индуктор подаётся ток частотой 50 Гц. Индуцированное первичной обмоткой электромагнитное поле вызывает образование вихревых потоков во вторичной обмотке, роль которой в котлах данного типа выполняет участок замкнутого контура труб с теплоносителем. Данный участок трубы – вторичная обмотка интенсивно нагревается под воздействием токов Фуко и передаёт тепло теплоносителю, принудительно циркулирующему в системе отопления с помощью циркуляционного насоса.

Устройство отопительной системы выполняется с использованием радиаторов или лабиринтовым способом, напоминающим плинтусовый обогрев, чтобы увеличить общую площадь наружной поверхности (теплоотдачи) труб — контур отопления, как минимум, не должен быть минимальным по протяжённости.

Котлы SAV производятся под напряжение в 220V и 380V. В качестве теплоносителя в них используется вода (в чистом виде или с противозамерзающими присадками), а также антифриз. Выход агрегата на полную мощность работы занимает порядка 5-20 минут (в зависимости от объёма теплоносителя), КПД нагревателей таких устройств составляет минимум 98%. Для эффективного обогрева помещения площадью до 30 м кв. достаточно индукционного устройства мощностью в 2,5 кВт, покупка которого в комплекте с системами автоматики и управления обойдётся приблизительно в 30 тыс. руб.

ВИН-агрегаты отопления

Котлы данного типа более совершенны по принципу действия и конструкции, что, естественно, отражается на их стоимости. Для работы ВИН-устройств необходим инвертор – устройство повышения частоты входящего тока. Ток высокой частоты вызывает образование электромагнитного поля высокой напряжённости, которое, в свою очередь, обуславливает возникновение более мощных вихревых токов во вторичной обмотке. Кроме того, теплообменник и корпус котла изготавливаются из ферромагнитных сплавов, имеющих собственное магнитное поле. Результатом всех этих процессов является большая интенсивность нагрева теплообменника и, естественно, теплоносителя.

ВИН-агрегата мощностью в 3 КВт достаточно для отопления помещения площадью 35-40 м кв. (в зависимости от климатических условий и качества теплоизоляции наружных строительных конструкций).

ВИН-агрегаты вследствие большей производительности могут использоваться не только в системах отопления жилья, но и для горячего водоснабжения. Для этого в контур теплоносителя врезают дополнительные накопительные резервуары, оборудованные защитной автоматикой, ёмкость которых рассчитывается в зависимости от количества точек горячего водозабора. Горячей водой эти ёмкости обеспечиваются путём её циркуляции в системе с прямоточным нагревом индукционным обогревателем.

Вихревой индукционный нагреватель (ВИН) своими руками

Главная проблема любой системы с разностью температур — нагревательный элемент или реактор. Это место образования избытка энергии, которая передаётся напрямую (как в случае с электрическими тэнами) или преобразовывается (как в случае с ВИН).

Теоретически котёл можно собрать из большой герметичной кастрюли, к которой будут подключены две трубы (подача и обратка), насос и расширительный бак. Трубы мы мысленно соединяем с цепочкой радиаторов, а кастрюлю ставим на газовую плиту. Заполняем систему водой (или антифризом), включаем насос и поджигаем газ — котёл готов. Разумеется, КПД его будет относительно низок, поэтому стоит подумать над более дешёвым источником энергии, т. к. сама система вполне рабочая.

Для этой цели нам и пригодится микроволновый эффект, на котором основано действие индукционной плиты. Он хорош тем, что нагревает агент очень быстро, безвредно и безопасно. Теперь, если установить не гипотетическую, а реальную чугунную или стальную ёмкость на такую плиту, включить её в цепь отопления, можно греть трёхкомнатную квартиру, потребляя 1,8–2,5 кВт/час (мощность плитки). Для сравнения, начальная мощность электрокотла с тэнами — 6 кВт.

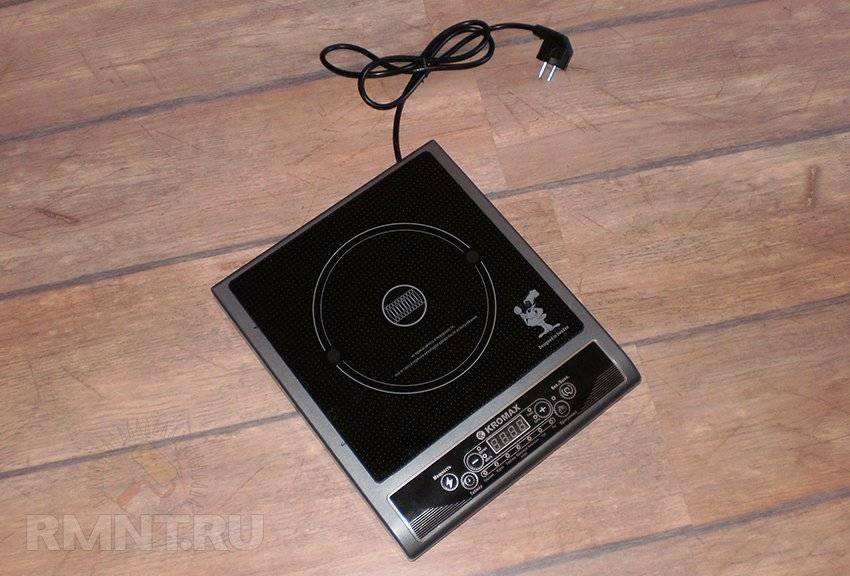

Средняя стоимость индукционных электроплит

Название	Производитель	Количество конфорок	Мощность, Вт	Цена, руб.
Kitfort Кт-101	Китай/Россия	1	2000	3000
Philips HD4959/40	Нидерланды	1	2200	6000
Haus Muller 453	Китай/Швеция	1	2000	6200
Hendi (239780) KITCHEN LINE 3500 (проф.)	Нидерланды	1	3500	12000
INDOKOR IN3500	Южная Корея	1	3500	12600
ENERGY EN-914	Китай/Китай	1	1100	1800
Oursson IP2310T/BL	Китай	2	2400/1800	8000
KROMAX Endever	Швеция	2	2200/1750	8000

Факторы, приводящие к выходу из строя сварочного инвертора

Ситуации, которые могут стать причиной выхода инвертора из строя или привести к нарушениям в его работе, можно разделить на два основных типа:

• связанные с неправильным выбором режима сварочных работ;
• обусловленные выходом из строя деталей устройства или их неправильной работой.

Методика выявления неисправности инвертора для последующего ремонта сводится к последовательному выполнению технологических операций, от самых простых – к наиболее сложным. То, на каких режимах выполняются такие проверки и в чем заключается их суть, обычно оговаривается в инструкции на оборудование.

Распространенные неисправности инверторов, их причины и способы устранения

Если рекомендуемые действия не привели к желаемым результатам и работа аппарата не восстановлена, чаще всего это означает, что причину неисправности следует искать в электронной схеме. Причины выхода из строя ее блоков и отдельных элементов могут быть различными. Перечислим наиболее распространенные.

• Во внутреннюю часть устройства проникла влага, что может произойти, если на корпус аппарата попадают атмосферные осадки.
• На элементах электронной схемы скопилась пыль, что приводит к нарушению их полноценного охлаждения. Максимальное количество пыли в инверторы попадает в тех случаях, когда они эксплуатируются в сильно запыленных помещениях или на строительных площадках. Чтобы не доводить оборудование до такого состояния, его внутреннюю часть необходимо регулярно чистить.
• К перегреву элементов электронной схемы инвертора и, как следствие, к их выходу из строя может привести несоблюдение продолжительности включения (ПВ). Данный параметр, который необходимо строго соблюдать, указывается в техническом паспорте оборудования.

Следы попадания жидкости внутрь корпуса инвертора

Немного истории

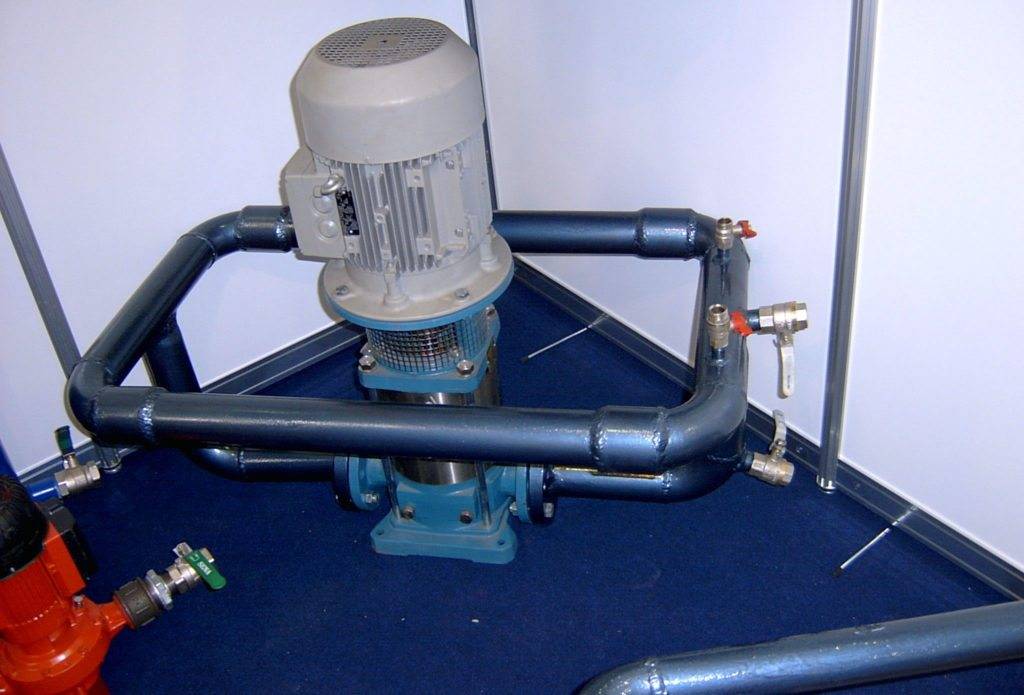

Вихревой тепловой генератор считается перспективной и инновационной разработкой. А между тем, технология не нова, так как уже почти 100 лет назад ученые думали над тем, как применить явление кавитации.

Первая действующая опытная установка, так-называемая «вихревая труба», была изготовлена и запатентована французским инженером Джозефом Ранком в 1934 году.

Ранк первым заметил, что температура воздуха на входе в циклон (воздухоочиститель) отличается от температуры той же воздушной струи на выходе. Впрочем, на начальных этапах стендовых испытаний, вихревую трубу проверяли не на эффективность нагрева, а наоборот, на эффективность охлаждения воздушной струи.

Технология получила новое развитие в 60- х годах двадцатого века, когда советские ученые догадались усовершенствовать трубу Ранка, запустив в нее вместо воздушной струи жидкость.

За счет большей, в сравнении воздухом, плотности жидкой среды, температура жидкости, при прохождении через вихревую трубу, менялась более интенсивно. В итоге, опытным путем было установлено, что жидкая среда, проходя через усовершенствованную трубу Ранка, аномально быстро разогревалась с коэффициентом преобразования энергии в 100%!

К сожалению, необходимости в дешёвых источниках тепловой энергии на тот момент не было, и технология не нашла практического применения. Первые действующие кавитационные установки, предназначенные для нагрева жидкой среды, появились только в середине 90-х годов двадцатого века.

Череда энергетических кризисов и, как следствие, увеличивающийся интерес к альтернативным источникам энергии послужили причиной для возобновления работ над эффективными преобразователями энергии движения водяной струи в тепло. В результате, сегодня можно купить установку необходимой мощности и использовать ее в большинстве отопительных систем.

Раскрываем главный миф индукционного отопления

Последнее время уже перестали говорить, что КПД при индукционном отоплении выше, чем КПД тэнового котла 2-3 раза. Но сторонники индукционного котла утверждают, что тэновый котёл быстро теряет свои свойства и выходит из эксплуатации, потому что на нём вырастает накипь!

Утверждают, что в течение года мощность тэнового котла уменьшается на 15-20%. Так ли это на самом деле?

Да, отложения не тэне действительно присутствуют, но никогда нельзя путать систему отопления и систему водоснабжения. Например, в системе водоснабжения действительно образуется накипь, точно также, как она образуется в чайнике, который мы видим на кухне каждое утро. Никогда нам это не мешает в трудовой деятельности, мы знаем, и это не подлежит сомнению, что в чайнике вода закипает в любом случае.

Напротив, в известной для нас системе отопления примеси нечасто поступают в воду. Слой отложения очень тонкий и не является сколько-нибудь значимым препятствием для передачи тепла.

Если энергия куда-то ушла из сети, никуда она полностью не исчезает. Она превращается в абсолютное тепло и нагревается теплоноситель, который, в свою очередь, нагревается точно с одним и тем же КПД, как он нагревался раньше и как он будет нагреваться всегда. Если бы было не так, то тэн разорвало бы излишками энергии.

Как только появляется накипь, теплообмен совершается при более высокой температуре. Ни о каком снижении КПД речи быть не может, какая бы температура ни была в тэне.

Принцип работы

В основе работы лежит принцип электромагнитной индукции:

• После запуска устройства происходит образование электромагнитного поля. При этом сердечник прогревается до температуры 75- градусов.
• Вода через входные патрубки подается на теплообменник с сердечником.
• Подогретый до заданной величины теплоноситель подается в систему труб через выходные патрубки.

Для отопления больших и многоэтажных домов наличие циркуляционного насоса в системе обязательно.

Индукционный подогрев является самым быстрым из всех существующих на данный момент.

Модели состоят из трех основных узлов (слоев):

• Внутренний – непосредственно сердечник. Изготавливается в виде стальных труб.
• Изоляция. Необходима для снижения потерь тепла к агрегату.
• Наружный – корпус. Изготавливается из металла.

В качестве теплоносителя используется – вода или антифриз.

Вихревой нагреватель: как установить

Как уже было сказано выше, котлы такого типа могут быть установлены исключительно в закрытую систему отопления.

После этого контур отопления можно подключить к патрубку. Таким образом, в результате вы должны получить своего рода «дугу», по которой в дальнейшем будет проходить нагретая жидкость.

Для того чтобы избежать аварийных ситуаций или неполадок, измерьте расстояние от пола и потолка.

Показатели должны быть следующими:

• От стен – не менее 30 см;
• От пола и потолка – не менее 80 см.

Так же не следует забывать о том, что крепление к стене должно быть очень надежным, так как при потоке воды, вес устройства значительно увеличиться. Что касается техники безопасности, то она такая же как и у всех бытовых электрических приборов. Позаботьтесь о надежном заземлении.

Особенности эксплуатации

Из-за того что используемый прибор относится к источникам тепла повышенной опасности, при работе с ним нужно соблюдать определенные правила техники безопасности. Естественное движение жидкости в контуре требует установки температурных контролирующих датчиков с функцией автоматического прекращения нагрева.

Для подключения котла или водонагревателя к сети нельзя использовать стационарную розетку. Проводят от распределительного щитка отдельную линию и ставят автомат. Последний выключатель перекроет подачу электричества в случае замыкания или другой аварии в системе подогрева.

Все участки открытых проводов и контактов изолируют для устранения опасности поражения током, особенно это касается самодельных агрегатов. Не разрешается запускать индуктор, если в трубах отсутствует жидкость, иначе происходит взрыв. Монтируют прибор на высоте от пола 80 см, при этом до потолка обязательно должно быть 30−35 см. Не располагают агрегат в жилых комнатах, т. к. электромагнитные волны опасны для здоровья.

Обязательно выполняют зануление индуктора, подключая его к щитку, или заземляют прибор в почву (если это первый этаж). Рекомендуется установка предохранительного пропускного клапана для автоматического уменьшения давления в водяном контуре.

Использование индукционного прибора в отопительной системе или водопроводе не регламентируется нормативными актами РФ. Перед покупкой устройства или изготовлением своими руками стоит взвесить все нюансы. Лучше устанавливать его на даче или в подсобном помещении частного строения, т. к. индукция оказывает негативное действие на человека.

Сила индукции

Для того чтобы было легче разобраться в схемах и правильно собрать конструкцию, нелишним будет заглянуть в историю электричества. Способы нагрева металлических конструкций электромагнитным током катушки широко используются в промышленном изготовлении бытовых приборов — котлов, нагревателей и плит. Оказывается, можно сделать рабочий и долговечный индукционный нагреватель своими руками.

Принцип работы устройств

Принцип работы устройств

Знаменитый британский ученый XIX века Фарадей в течение 9 лет проводил исследования, чтобы преобразовать магнитные волны в электричество. В 1931 году наконец было совершено открытие, получившее название электромагнитная индукция. Проволочная обмотка катушки, в центре которой находится сердечник из магнитящегося металла, создает магнитное поле под силой переменного тока. Под действием вихревых потоков сердечник нагревается.

Открытие Фарадея стали применять как в промышленности, так и при изготовлении самодельных моторов и электронагревателей. Первую плавильню на основе вихревого индуктора открыли в 1928 году в Шеффилде. Позже по тому же принципу обогревали цеха заводов, а для нагрева воды, металлических поверхностей знатоки собирали индуктор своими руками.

Схема устройства того времени действительна и сегодня. Классический пример — индукционный котел, в составе которого имеются:

• металлический сердечник;
• корпус;
• тепловая изоляция.

Особенности схемы для ускорения частоты тока следующие:

• промышленная частота в 50 Гц не подходит для самодельных приборов;
• прямое подключение индуктора к сети приведет к гулу и слабому нагреву;
• эффективное нагревание осуществляется при частоте 10 кГц.

Сборка по схемам

Собрать индуктивный нагреватель своими руками может любой человек, знакомый с законами физики. Сложность устройства будет варьироваться от степени подготовленности и опытности мастера.

Существует множество видеоуроков, следуя которым можно создать эффективное устройство. Практически всегда необходимо использовать такие основные составляющие:

• стальная проволока диаметром 6−7 мм;
• медная проволока для катушки индуктивности;
• сетка из металла (для удержания проволоки внутри корпуса);
• переходники;
• трубы для корпуса (из пластика или стали);
• высокочастотный инвертор.

Этого будет достаточно для сборки индукционной катушки своими руками, а ведь именно она находится в основе проточного водонагревателя. После подготовки необходимых элементов можно подходить непосредственно к процессу изготовления аппарата:

• нарезать проволоку на отрезки в 6−7 см;
• металлической сеткой покрыть внутреннюю часть трубы и засыпать проволоку доверху;
• аналогично закрыть отверстие трубы снаружи;
• намотать на пластиковый корпус медную проволоку не менее 90 раз для катушки;
• вставить конструкцию в систему отопления;
• с помощью инвертора подключить катушку к электричеству.

По похожему алгоритму можно легко собрать индукционный котел, для чего следует:

• нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
• сварить их друг с другом, соединяя меньшими диаметрами между собой;
• приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
• сделать крепление для индукционной печки, приварив с одной стороны два уголка;
• вставить варочную панель в крепление из уголков и подключить к электросети;
• внести в систему теплоноситель и включить нагрев.

• нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
• сварить их друг с другом, соединяя меньшими диаметрами между собой;
• приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
• сделать крепление для индукционной печки, приварив с одной стороны два уголка;
• вставить варочную панель в крепление из уголков и подключить к электросети;
• внести в систему теплоноситель и включить нагрев.

Многие индукторы работают на мощности не выше 2 — 2,5 кВт. Такие обогреватели рассчитаны на помещение 20 — 25 м²

Если генератор используют в автосервисе, можно подключить его к сварочному аппарату, но важно учитывать определенные нюансы:

• Необходим переменный ток, а не постоянный как у инвертора. Сварочный аппарат придется исследовать на наличие точек, где напряжение не имеет прямой направленности.
• Количество витков к проводу большего сечения подбирается математическим вычислением.
• Потребуется охлаждение работающих элементов.
