внутренняя изоляция труб: свойства и виды изоляции

Гидроизоляционные материалы для труб

В продаже можно найти множество видов материалов для гидроизоляции. Каждый из них имеет собственные преимущества и недостатки. На их основании получится сделать выбор в пользу того или иного материала.

Поливинилхлоридная лента

Материал в основном используется для повышения герметичности стыков в наружных трубопроводах. Монтаж поливинилхлоридной ленты возможен только во время строительных или ремонтных работ. Предварительно необходимо проверить трубопровод на наличие дефектов.

Полимерные покрытия

Фольгоизол отличается эластичностью. Материал включает в себя два слоя: фольга и картон, обработанный битумным составом. Он применяется для защиты тепломагистралей, поскольку выполняет функцию пароизоляцию.

Гидроизолом называется картон, включающий в себя прослойку из битума и асбеста. Материал часто используется из-за низкой стоимости и хорошего качества, но он воспламеняем.

Бризол изготавливается в виде рулонов, для его монтажа используется мастика. Материал отличается эластичностью.

Стеклопластик — прочный гидроизоляционный материал, отличающийся широким температурным диапазоном, высокой прочностью, эластичностью и огнестойкостью. Выпускается в форме рулонов. Стеклопластик применяется для наружной изоляции, при его использовании нужна дополнительная облицовка.

Термоусаживающая лента

Термоусаживающая лента используется для изоляции участков стыков трубопроводов. Материал включает в себя два слоя, накладывается при помощи «горячего» соединения. Когда лента остынет, получится цельное покрытие, надежно защищающее конструкцию от ржавления. Материал чаще всего применяется для гидроизоляции труб водоснабжения.

Жидкая мастика для гидроизоляции труб

Это жидкий состав, с помощью которого удобно изолировать труднодоступные участки магистрали. После его засыхания, образуется однородный защитный слой, препятствующий попаданию влаги. У застывшей мастики отсутствуют стыки. Для его нанесения необходимо специальное приспособление, а также температура воздуха выше 0 oC.

Мастика отличается эластичностью, поэтом подходит для изоляции конструкций с трещинами. Если защитное покрытие разрушается, то участок с дефектами удаляется, а на его месте заливается новый состав.

Битумная мастика

Битумная мастика применяется для получения монолитного и надежного соединения. В магазинах представлены два вида данного материала. Они отличаются по способу монтажа: для нанесения первого необходим нагрев, для нанесения второго он не требуется, так как его состав включает в себя растворитель. Специалисты рекомендуют предварительно загрунтовывать участок и закрывать его стеклосеткой, а потом уже использовать мастику.

Полиэтиленовая термоусаживаемая муфта

Термоусадочная муфта выглядит как полиэтиленовая труба (детальнее: «Виды термоусадочных муфт для труб и правила их монтажа»). При этом ее диаметр должен быть больше чем у самой трубы. Для монтажа гидроизоляции потребуется газовая горелка. С ее помощью нагревается муфта, а затем надевается на трубу. Потом выполняется сварка. Остается только дождаться остывания муфты, тогда она усядет, получится герметичное соединение с трубой.

В некоторых случаях свободные ниши заполняют монтажной пеной, дополнительно защищающей конструкцию. В продаже получится найти муфты для труб, диаметр которых не превышает 120 мм.

Основные требования к изоляции

Помимо трубопроводов целевым оборудованием для технологической изоляции может выступать инжиниринг, климатические системы, воздуховоды и различные функциональные устройства. Тепловая оболочка обычно выполняется из комплектных или полносборных конструкций заводского изготовления. В сетях отопления изоляция трубопроводов, арматуры, компенсаторов и фланцевых соединений производится из покровов с защитными покрытиями. Поверхность изоляционного материала может иметь фольгированные слои или другие покрытия – главное, чтобы они были устойчивы к поражению коррозией.

Особые требования предъявляются к сетям, которые прокладываются бесканальным способом. В этом случае надо учитывать, что линии трубопроводов будут включать усиленную физическую защиту в виде стальных или бронированных футляров. Материал изоляции должен устраиваться в два слоя, с обеих сторон огораживая металлическую оболочку. В процессе разработки проекта прокладки магистральных линий в инфраструктуре инженерных комплексов и предприятий просчитывается возможность выделения пожароопасных, взрывоопасных и экологически вредных веществ через специальные патрубки. В изоляции трубопроводов такого назначения должны не просто предусматриваться технологические выводные каналы. Они должны обеспечивать оптимальную пропускную способность в соответствии с нормативными требованиями.

Для чего необходимо утепление трубопроводов

У некоторых людей возникает недоумение, когда они слышат о необходимости теплоизоляции труб, проложенных открытым образом

С теплоносителями все более-менее ясно, ведь очень важно избегать остывания горячей воды по пути к месту ее использования — данную процедуру адекватнее назвать «термоизоляцией». Однако защищать от холода необходимо не только трубы с горячей водой.

Чаще всего на поверхности обычного трубопровода наблюдается возникновение конденсата по причине температурных колебаний. Также при наступлении зимы он может промерзнуть, если температура снизиться до слишком низких показателей. Эта проблема часто атакует надземные элементы водяных колонок, которыми еще может похвалиться частный сектор. Для отогрева воды в таком случае может использоваться паяльная лампа и другие методы

При низких температурных показателях очень важно обеспечить защиту теплоносителя от охлаждения. Это касается самых разных труб – металлических, металлопластиковых, пластиковых, полимерных, композитных.

В местностях с суровым климатом традиционный утеплитель обычно приносит мало эффекта при использовании на надземных участках трубопроводов. Скандинавские страны имеют опыт использования специальных нагревательных кабелей: с его помощью защищают ступеньки, тротуары и трубопроводы. Этот метод оказался настолько полезным, что его начинают все шире применять и в нашей стране.

Для частного сектора определено несколько причин для проведения мероприятий по утеплению труб:

  • Коммуникациями оснащаются разные постройки.
  • Наличествует частичная уличная прокладка теплотрасс.
  • Общая удаленная котельная нуждается в особенном подогреве теплоносителя.
  • Когда отопить нужно замкнутый цикл, в состав которого входят помещения, отличающиеся функциональным назначением и внутренним температурным режимом. Речь идет о подвалах, гаражах, чердаках, банях.

Сфера применения и особенности монтажа

Оболочки из оцинкованной стали имеют высокие эксплуатационные характеристики и доступную цену, поэтому широко распространены в:

  • системах горячего и холодного водоснабжения
  • канализационных магистралях;
  • трубопроводах нефтегазодобывающей промышленности;
  • тепловых трассах, проложенных под землёй, в траншеях, наземным способом;
  • вентиляционных системах;
  • обустройстве печей, каминов (изоляция дымоходов);
  • противопожарных системах водоснабжения;
  • системах подающих и отводящих трубопроводов с циркулирующей технологической жидкостью;
  • для защиты открытых рабочих органов машин и механизмов.

Процесс монтажа оцинкованной оболочки достаточно прост, не требует использования специального технологического оборудования и легко выполняется своими руками.

Непрофессионалы могут воспользоваться следующей пошаговой инструкцией изоляции отдельного участка в уже эксплуатируемой магистрали:

  • очистить от грязи поверхность требуемого отрезка трубопровода;
  • обезжирить его уайт — спиртом или растворителем;
  • нанести на поверхность рабочих труб антикоррозийное покрытие из битумного праймера;
  • удалить увлажнённые части ППУ изоляции на торцах соседних секций труб;
  • разогреть защитную оболочку в месте стыка до температуры около 80°С — на это место укладывается специальная адгезионная лента (битумно — резиновая МБР);
  • зафиксировать защитную оцинкованную оболочку на месте стыка, закрепив изделие специальными хомутами или манжетами;
  • просверлить несколько отверстий для заливки пенополиуретана;
  • смешать пенообразователь и залить его в подготовленные отверстия;
  • заделать отверстия герметизирующей лентой Абрис.

В дождливую погоду работы следует прокладку сети проводить под навесом или в другом типе укрытия, в противном случае возможно проникновение влаги в виде конденсата или в виде осадков во внутренний слой изоляции.

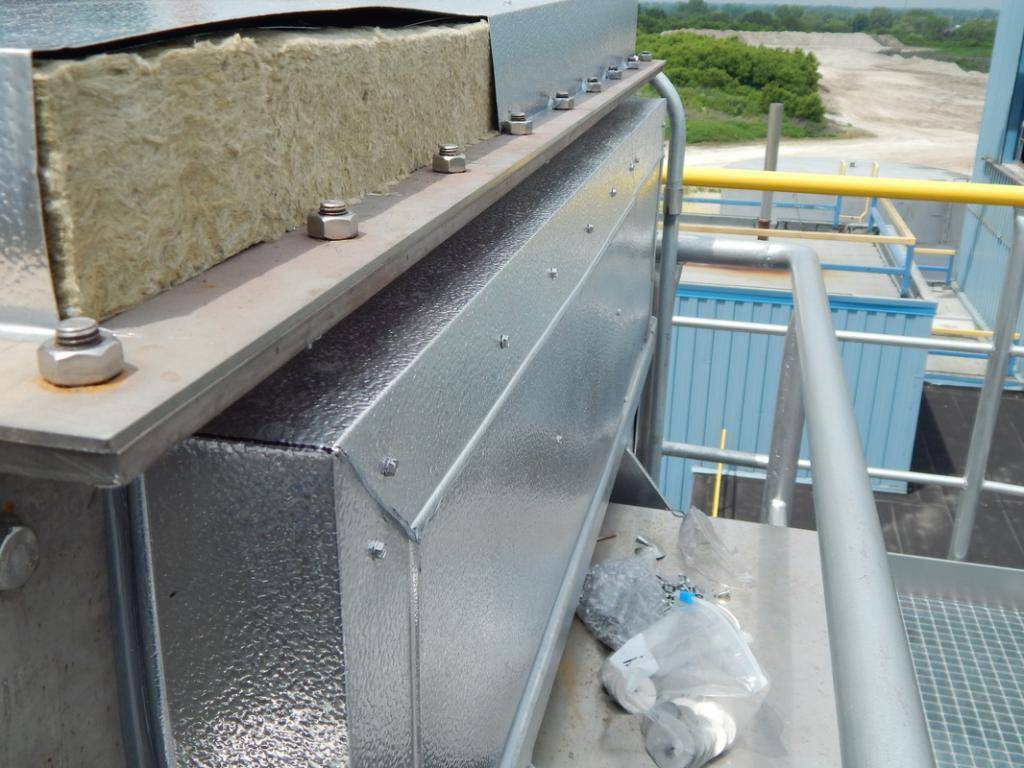

Назначение оцинкованных защитных кожухов

При прокладке каналов для транспортировки жидкостей и газов используются стальные, пластиковые и асбестоцементные сегменты. Данные материалы неустойчивы к механическим воздействиям, сырости и ультрафиолету. При перепадах температуры возрастает риск перегрева или замерзания транспортируемого вещества. Пенная и рулонная изоляция для труб нуждается в защите от внешних воздействий. С этой целью проводится ее заключение в прочный и легкий кожух, изготовленный из оцинкованной стали.

Инженерные задачи, решаемые с помощью теплоизоляции трубопроводов:

  1. Поддержание температурного режима перемещаемого по магистрали материала. Заключенный внутри изделия утеплитель полностью устраняет влияние внешней среды.
  2. Защита от механических воздействий. Металл противостоит давлению и ударам, в том числе острыми предметами. Ребра жесткости увеличивают прочность цилиндра.
  3. Гидроизоляция фундамента. Изделия применяются при монтаже дренажных систем в условиях высокого уровня грунтовых вод.
  4. Предохранение коммуникаций от воздействия влаги, солнечного излучения, вибрации и деформации.
  5. Предотвращения появления конденсата на внутренней поверхности. Благодаря этому повышается срок службы печных труб и облегчается их обслуживание.
  6. Защита окружающих предметов и людей от соприкосновения с горячей магистралью в бытовых и промышленных условиях.

Большой выбор продукции расширяет сферу ее применения.

Достоинства защитного покрытия

Стальной кожух для изоляции труб отличается следующими достоинствами:

  1. Доступная стоимость. В изготовлении фасонных деталей используется недорогое сырье, а сам процесс производства почти полностью автоматизирован.
  2. Простота и высокая скорость монтажа. Готовые к использованию изделия устанавливаются быстро. Процесс не требует приложения усилий.
  3. Длительный срок эксплуатации. Полимерное антикоррозионное покрытие надежно защищает металл и наполнитель от влаги. Производители дают гарантию 12-15 лет на свою продукцию.
  4. Возможность демонтажа и последующей установки. При аварийной ситуации есть возможность получения доступа к поврежденному участку сети.
  5. Легкость. Секции мало весят, их удобно грузить, перевозить, укладывать и переносить к месту работы.
  6. Презентабельный внешний вид. Покрытие отлично смотрится в любой обстановке. Блеск можно приглушить матовой краской.
  7. Широкий температурный диапазон эксплуатации. Оцинкованная сталь и теплоизолятор не меняют своих свойств в условиях экстремального мороза и жары.

Стальные кожухи обладают большим запасом прочности, выполняя защиту магистралей от механических повреждений.

Виды утеплителей

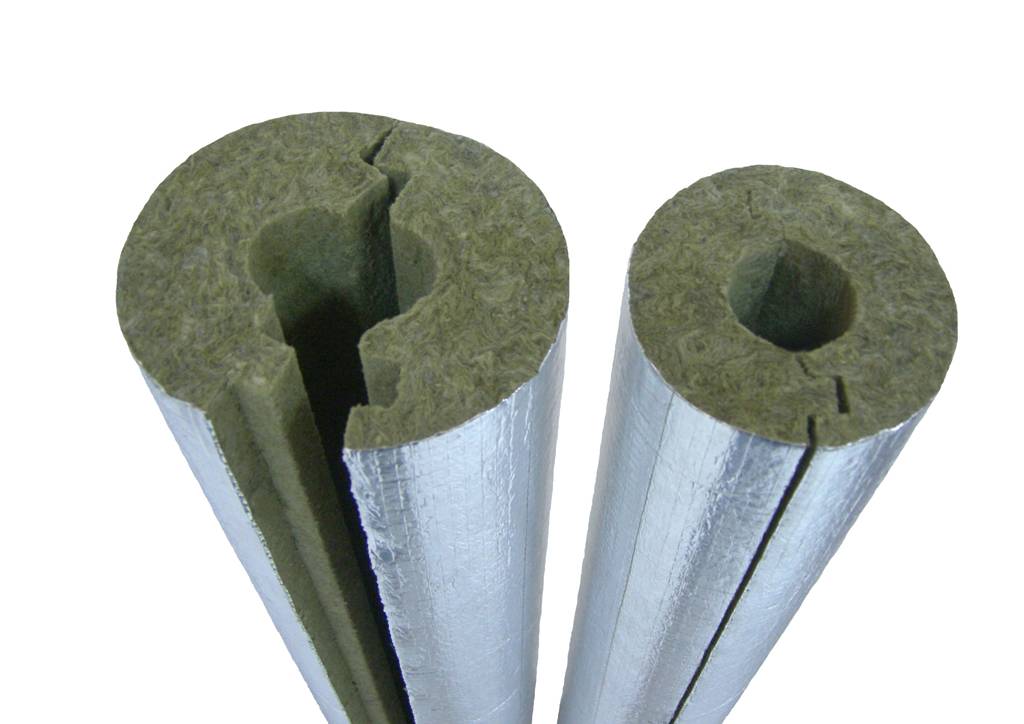

Минеральная вата идеально подходит для теплоизоляции труб большого диаметра. Такая теплоизоляция весьма популярна благодаря своей высокой эффективности и низкой цене.

Основным преимуществом утеплителей на основе минеральной ваты является высокая степень термостойкости. Нагреваясь, материал сохраняет все свои первоначальные теплоизоляционные и механические характеристики.

Минеральная вата химически устойчива к кислотам, щелочам, растворителям и масляным растворам. Благодаря пропитке специальными водоотталкивающими составами материал почти не впитывает влагу.

Минеральная вата — экологически безопасный, нетоксичный строительный материал.

Утеплители для трубопроводов на основе минваты идеальны для утепления труб отопления и горячего водоснабжения, проходящих в промышленных, жилых и общественных зданиях. Эти материалы часто применяют и для установки на трубах, которые подвергаются постоянному нагреву, например, на дымоходах.

Существует несколько видов утеплителей из минеральной ваты. Стекловата — это материал, изготавливаемый из штапельного волокна или битого стекла, сделанного из кварцевого песка. Стеклянные материалы обладают меньшей, чем каменные, термостойкостью, поэтому области их применения уже. Каменная вата — более термостойкий утеплитель, его производят из базальтовых горных пород.

Войлочная стекловата для труб может иметь толщину 3-4 мкм и выпускается в рулонах длиной 150-200 см. Она имеет низкую плотность и может использоваться при утеплении трубопроводов, нагреваемых не выше 180°С. Утеплитель может применяться при теплоизоляции наземных коммуникаций. Его основными преимуществами являются длительный срок эксплуатации, устойчивость к химическим и биологическим воздействиям и стойкость к вибрациям.

Разновидности эпоксидной изоляции, выполненной на заводе

Различают несколько разновидностей покрытий с помощью эпоксидного порошка:

1.тип однослойной изоляции.

2.тип двухслойной изоляции.

3.тип трехслойной изоляции, в данном случае применяют эпокси – полиолефиновое покрытие.

Внимание! Применение одной из разновидности покрытия обусловлено назначением будущего трубопровода, условий его эксплуатации, свойства транспортируемой жидкости, размером труб, также учитывают экономические факторы. Как наносят эпоксидную изоляцию на внутреннюю поверхность трубы

Как наносят эпоксидную изоляцию на внутреннюю поверхность трубы.

Толщина защитного слоя должна быть более 150 – ти мкм.

Максимальный показатель температуры во время эксплуатации должен равняться ста пятидесяти градусам, а допустимый диаметр трубопрокатов составляет 57 – 1420 миллиметров.

5.тестирование продукции на соответствие требуемым показателям, трубы проходят проверку на устойчивость к негативным факторам. Пройдя все уровни проверки, продукцию пускают в продажу.

Предупреждение об использовании файлов cookies на сайте Info KS

В соответствии с законами ЕС, поставщики цифрового контента обязаны предоставлять пользователям своих сайтов информацию о правилах в отношении файлов cookie и других данных. Администрация сайта должна получить согласие конечных пользователей из ЕС на хранение и доступ к файлам cookie и другой информации, а также на сбор, хранение и применение данных при использовании продуктов Google.

Файл cookie – файл, состоящий из цифр и букв. Он хранится на устройстве, с которого Вы посещаете сайт Info KS. Файлы cookie необходимы для обеспечения работоспособности сайтов, увеличения скорости загрузки, получения необходимой аналитической информации.

Сайт использует следующие cookie:

Необходимые для работы сайта: навигация, скачивание файлов. Происходит отличие человека от робота.

Файлы cookie для увеличения быстродействия и сбора аналитической информации. Они помогают администрации сайта понять взаимодействие посетителей сайтом, дают информацию о страницах, которые были посещены. Эта информация помогает улучшать работу сайта.

Рекламные cookie. В эти файлы предоставляют сведения о посещении наших страниц, данные о ссылках и рекламных блоках, которые Вас заинтересовали. Цель — отражать на страницах контент, наиболее ориентированный на Вас.

Если Вы не согласны с использованием нами файлов cookie Вашего устройства, пожалуйста покиньте сайт.

Продолжением просмотра сайта Info KS Вы даёте своё согласие на использование файлов cookie.

Заключение

Современные технологии изоляции позволяют формировать многофункциональную защитную оболочку для инженерных конструкций и тепловых сетей, не ухудшая эксплуатационные качества целевого объекта. В то же время просчет в выборе конкретного материала понизит стойкость системы перед негативными факторами внутреннего и внешнего воздействия. Главная ошибка заключается в том, что многие ориентируются только лишь на одну функцию оболочки. При этом даже многозадачная тепловая изоляция оборудования и трубопроводов не всегда может эффективно выполнять задачи паро- и гидрозащиты. Для них потребуется устройство вспомогательных покрытий соответствующего назначения. Другое дело, что включение дополнительных уровней изоляции неизбежно увеличивает и толщину внешнего покрытия, а это может обусловить ограничения по использованию некоторых материалов.
