Внутренняя канализация в частном доме: правила проектирования и монтажа + разбор частых ошибок

Укладка труб

Вывод трубы канализации из дома

Процесс укладки труб можно разделить на три этапа:

  • Земляные работы.
  • Сборка трубопровода.
  • Обратная засыпка.

Выполнение земляных работ

Перед тем, как уложить канализационные трубы, необходимо правильно подготовить траншеи. Правила выполнения земляных работ:

  • Траншеи можно копать вручную или при использовании землеройной техники.
  • Ширина траншеи должна позволять монтажнику работать с трубой, находясь на дне.

Совет! Если трубы имеют диаметр 110 мм, то ширина траншеи должна быть 60 см.

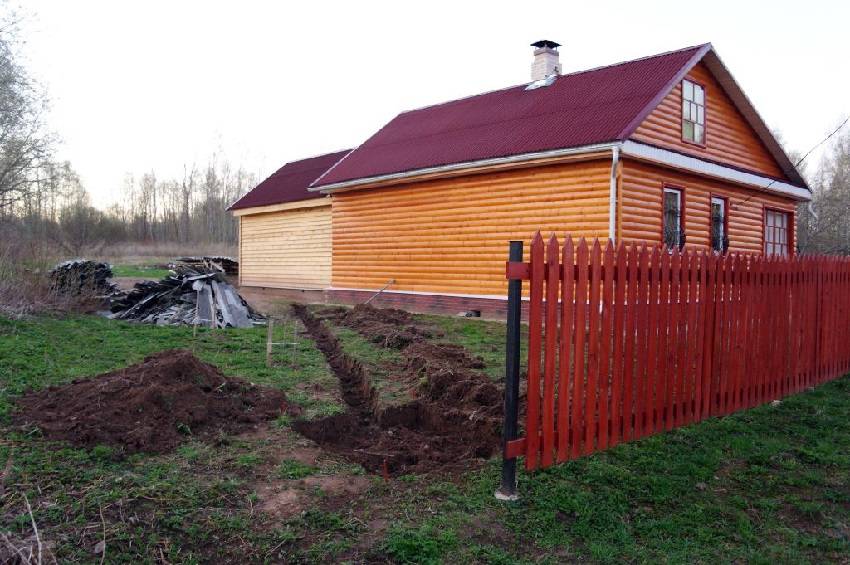

Наружные трубы, уложенные в траншеи

  • Сложнее определить, какова оптимальная глубина укладки канализационных труб. По нормативам, она должна превышать глубину промерзания грунта в данной местности на полметра. Но на практике это условие не всегда удается выполнить. Если трубы укладывают на меньшую глубину, то следует позаботиться об их утеплении.
  • Траншеи нужно прокапывать с определенным уклоном. Как правило, в проекте закладывается уклон в размере 2 см на метр трубопровода.
  • При копке траншей их делают глубже запроектированной глубины укладки труб на 10 см. Эта глубина будет использована для создания амортизационной подушки.
  • Дно выкопанной траншеи должно быть хорошо утрамбовано, если на нем имеются крупные валуны или промерзшие комки земли, то их нужно будет удалить, засыпать образовавшиеся ямы землей и утрамбовать ее там.
  • На дно траншей насыпают песок или мелкий гравий. Уплотнение подушки по всей длине траншеи не требуется. Но вот в местах запланированной установки ревизионных колодцев насыпанный песок нужно будет уплотнить на расстоянии по два метра в каждую сторону от места монтажа колодца.
  • На тех местах, где будут находиться раструбы труб, устраивают приямки.

Укладка и сборка труб

Укладка в траншеи наружных труб канализации

Рассмотрим основные правила укладки канализационных труб:

  • Монтаж трубопровода начинают от места выхода трубы из фундамента дома.
  • Трубы следует уложить вдоль траншеи, при этом, раструбы труб должны быть направлены в сторону, противоположную движения стоков.
  • Проводим соединения труб. Для этого требуется хорошо почистить раструб и убедиться, что в нем установлено резиновое уплотнительное кольцо. Не менее тщательно очищается и гладкий конец трубы, который будет вставляться в раструб. Производят предварительный замер вхождения трубы в раструб до упора, поставив на гладкой трубе метку. Чтобы облегчить введение трубы в раструб, на гладкий конец наносят силиконовую смазку. Если смазки нет, то можно воспользоваться жидким мылом или жидкостью, предназначенной для мытья посуды. Труба вставляется в раструб, а чтобы компенсировать линейные деформации трубопровода, трубу вводят не до упора, а оставляют сантиметровый зазор (при введении трубы ориентируются по поставленной ранее метке).
  • При необходимости выполнить поворот трубопровода, нужно использовать отводы с углом 15 или 30. Использовать отводы с углом 90 градусов запрещено.
  • Кроме того, технология укладки канализационных труб предусматривает установку ревизионных колодцев. Эти устройства необходимы для контроля работы трубопровода и проведения прочистки в случае образования засора.
  • Если это предусмотрено проектом, то производится утепление труб. Для этой цели рекомендуется применять утеплитель на основе вспененного полиэтилена.

Выполнение обратной засыпки

Подготовка к засыпке труб в траншеи

  • После того, как трубопровод будет собран, и еще раз будет проверен уклон труб, можно будет приступить к выполнению обратной засыпке.
  • Первые 10-15 см. высоты засыпки рекомендуется выполнить песком. При этом необходимо тщательно уплотнять песок по краям трубы, а вот на самой трубой трамбовать засыпку категорически запрещено.
  • Далее трубопровод можно засыпать обычным грунтом, который был вынут при копке траншей. Только нужно будет следить, чтобы в грунте не попалось больших камней.

Процесс укладки труб в траншеи – работа несложная, но требующая аккуратности и терпения

Очень важно соблюдать правила подготовки траншей и монтажа трубопровода, только в этом случае, проведенная работа будет результативной

http://kanalizaciyam.ru

Уход за канализационными сетями и поточный ремонт

Канализационные сети время от времени выходят из строя. Основными видами поломок системы внутренней канализации являются:

  • Засор трубопровода;
  • Засор сантехнических приборов;
  • Неплотности трубопроводов;
  • Неисправности сантехнических приборов.

Засоры трубопровода и сантехнических приборов можно минимизировать, производя регулярную профилактику и прочистку системы с помощью специальных или подручных средств. В случае использования пластиковых труб, нужно быть предельно осторожным при прочистке, чтобы не повредить трубопровод изнутри.

Прочистка канализационной трубы

Неплотности трубопроводов чаще всего возникают на месте стыка трубопровода с ревизиями и сантехническими приборами, а также раструбных соединений. Для удаления протечки между крышкой ревизии и ее фланцем необходимо помещать резиновую прокладку, смазанную с обеих сторон суриковой пастой. Неплотности раструбных соединений можно ликвидировать, поместив несколько витков смоляной пряди в зазор между трубами и намотав сверху белый канат.

Проколы и небольшие пробоины в трубе можно устранить с помощью стальных хомутов с пластиковой резиновой основой под ними. Участки труб, что имеют крупные пробоины, подлежат замене. Новый участок трубы подсоединяют с помощью двух муфт с резиновыми кольцами для герметичности соединения.

Неисправности сантехнических приборов чаще всего случаются по причине неправильного соединения их выпусков с канализационным трубопроводом. Самыми распространенными неисправностями являются: протечка воды в месте крепления унитаза, образование трещин в месте крепления умывальника, ржавчина пробок, ввернутых в горловину сифонов. Устранение этих поломок требует наличие опыта, поэтому рекомендуется произвести вызов мастера.

Разводка и прокладка труб

В результате накопленного опыта сформировались определенные правила монтажа внутренних и наружных трубопроводов при прокладке канализации.  Выглядят они следующим образом:

  1. Независимо от места и способа его размещения, вида труб и других условий обязательным является соблюдение при прокладке уклона в сторону стока. При этом следует руководствоваться требованиями СНиПов, поскольку для каждого размера трубы требуется определенный уклон. Нарушение правил по его величине ведет, как правило, к образованию засора.
  2. Расстояния между объектами канализирования должны быть оптимальными по длине, если они превышаю 4-5 метров, необходима врезка ревизии. На 10-ти метровых участках нужно устанавливать ревизионный колодец.
  3. При прокладке канализации в загородном доме (подземный монтаж) нужно руководствоваться требования СНиП 2,04.03-85 и 2.04,01-85 в части соблюдение расстояний между отдельными объектами канализационной сети.
  4. В условиях России важным фактором является размещение трубопровода ниже нулевой точки промерзания грунта. Для обеспечения этого фактора траншея должна быть достаточно глубокой, но можно пойти по пути утепления канализации, вплоть до использования греющих кабелей при прокладке.
  5. Укладка труб канализации производится только на подушку из песка и им же производится укрытие сверху. Этот этап очень важен для их целостности.

При использовании пластиковых труб нужно осторожно выполнять трамбовку песчаного слоя. Лучшие результаты дает обильные пролив укрытия водой

При этом происходит наиболее качественное уплотнение, после чего можно производить засыпку грунтом. Смотреть видео

Прокладка труб канализации – Уклоны, соединения, диаметр и многое другое.

Смотрите это видео на YouTube

Утепление трубы канализации

Это мероприятие позволяет избежать выполнения объемных земляных работ при прокладке коммуникаций в регионах с суровым климатом и защитить малозаглубленные трубы от перемерзания. Для этого применяются различные утепляющие материалы:

  • стекловата;
  • минеральная вата;
  • вспененный полистирол, и многие другие.

Для полной гарантии можно установить также и греющий кабель с датчиком включения при критичном понижении температуры. Понесенные затраты избавят от необходимости ремонтных работ и связанных с ними расходов. Устроенная таким образом канализационная магистраль не нуждается в глубоком заложении.

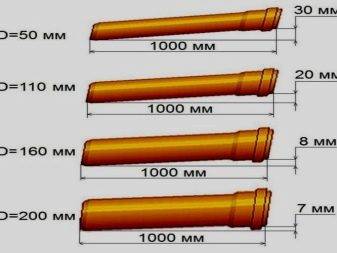

Выше мы уже рассмотрели требования по углу наклона труб самотечной канализации для внутренней системы. Они справедливы и для ее наружной части: 1-2 миллиметра на метр протяженности разводки.

Глубина заложения

Процесс установки канализации в загородном доме прост, но его лучше всего доверять специалистам. Если же работы проводятся самостоятельно владельцами, то необходимо тщательно продумать обустройство системы и подобрать качественную основу для сбора стоков: чаще всего для этого применяют септик. Кроме этого, следует правильно рассчитать глубину колодца и траншеи, она должна быть минимальная. При монтаже сливной ямы вблизи с домом рекомендуется соблюдать расстояние в 5 метров, а септик нужно углублять в землю на 1.5 м. Благодаря таким параметрам удается защитить септик от негативного влияния подземных вод и избежать его повреждения.

Чтобы знать, на какой глубине прокладывать коммуникации, необходимо определить уровень расположения постройки. Во время прокладки трубопровода от здания до септика желательно делать систему абсолютно прямой, избегая колен и поворотов. Трубы лучше всего укладывать на глубину, которая немного выше точки промерзания почвы. При этом нельзя забывать и том, что под площадками или дорогами, где размещен трубопровод, зимой возможно их замерзание, так как снег будет очищаться. В таких ситуациях глубину увеличивают.

Нормы согласно СНиП

Монтаж наружной канализации осуществляется в соответствии с нормами СНиП, в которых оговариваются максимально и минимально допустимые показатели глубины заложения, но они могут меняться в зависимости от характеристик системы и способов укладки труб. Для элементов конструкции, которые применяются для отвода грязных стоков, допускается углубление на 30 см от поверхности земли, их сечение выбирают не более 50 см. Трубы диаметром более 500 мм нужно укладывать на глубину не менее 50 см.

Помимо этого, стоит помнить и том, что канализационные отходы на выходе даже в зимнее время имеют высокую температуру, которая в среднем может достигать +18С. Поэтому они никогда не замерзают при прохождении к коллектору. Применяя данное свойство, можно уменьшить глубину трубопровода, но это чаще всего делают, когда расстояние между выходом системы из постройки и коллектором незначительное. Стоит также отметить, что минимальное заложение канализации по стандартам СНиП зависит и от типа нагрузок, оказывающих воздействие на поверхность почвы в участках обустройства системы. Если они высокие, то трубы нужно обязательно закрывать.

Факторы для выбора

Выбор глубины закладки траншеи важен по многим причинам. Например, если трубы проложить на уровне промерзания земли, то жидкие отходы могут остыть, вследствие этого появится затор, и канализацией нельзя будет пользоваться до потепления. Избежать засоры можно также, устанавливая минимальное число соединений. В тех случаях, когда при монтаже трубопровода не обойтись без поворотов, то в точках стыкования устанавливают колодец. Доступ к нему должен быть свободным.

Для расчетов оптимальной глубины заложения наружных коммуникаций обязательно учитывают диаметр труб, материал, из которых они выпущены, и угол наклона 0.03 м на каждый погонный метр системы. Огромную роль также играет точка выхода канализации из дома и место размещение выгребной ямы.

Варианты уменьшения

В некоторых случаях возможно снизить глубину прокладки наружных труб. Чаще всего это доступно, если к системе подключены насосные станции, они обеспечивают быструю очистку каналов и тем самым зачищают трубы, будь они чугунные или стальные, от замерзания. Подобные системы считаются не самотечными, а полунапорными. Уменьшается заглубление и тогда, когда используемые трубы изготовлены из прочного материала и имеют толстые стенки. Понизить уровень глубины можно и за счет утепления трассы, для этого участок земли укрывают специальной подсыпкой, а сверху ставят декоративные холмики-насыпи или клумбы.

Материалы и монтаж

Для строительства канализации в загородных домах низкого уровня используются те же материалы, что и в городских жилых домах. В принципе, это так – полиэтиленовые трубы наиболее популярны, но их размеры минимальны.

Например, в вертикальном воздуховоде используются трубы диаметром 110 мм и соответствующие фитинги. Конечно, выпускной патрубок сделан из одной трубы. Если в частном доме нет специального люка для такой вентиляции, то колено делается с верхнего конца вертикальной трубы, а воздуховод ведет вдоль стены дома.

Верхний конец трубы с колпачком выведен выше конька крыши. Для небольших конструкций размер вентиляционной трубы стенд-трубы выбирается в 50 мм, но такие решения принимаются редко. В этом случае слишком велика вероятность того, что слив засорится, что приведет к потере сифона в ловушке.

Ошибки при монтаже

Установка вентиляционного стояка для канализационной системы может быть выполнена с ошибками. Из самых распространенных:

  1. Удаление (преднамеренное или непреднамеренное) вертикального канала в квартирах (многоэтажных зданиях).
  2. Слив под карнизом крыши.
  3. Использование труб различных диаметров при создании канализационной системы.
  4. Проводить стояк на чердак.
  5. Крепление стояка к наружной стене здания.

Принцип работы общегородской магистрали

Как работает система канализации в городе:

  1. Все сточные воды, кроме осадочных, через приемные магистрали транспортируются в поэтажные отводы, потом в вертикальный стояк.
  2. Стояк в подвале подсоединяется к выпуску, а он – к ближайшему колодцу канализации. Резервуар обустраивают на семиметровом расстоянии от дома ниже уровня промерзания земли.
  3. В колодце происходит удержание крупного мусора, устанавливаются уловители жира. Колодезный резервуар предохраняет трубы от возникновения засоров.

В зависимости от предназначения и общего числа подключенных зданий обустраивается несколько колодцев. Там осуществляется соединение труб, выполняется поэтапное очищение жидкости. При выходе из строя одного резервуара его временно заменяет другой. После прохождения колодцев стоки по коллекторной трубе направляются в очистные сооружения.

Практические примеры обустройства канализации в санузле, кухне и цокольном этаже

Для полноты картины мы приведем практические примеры разводки внутренней канализации в двухэтажном доме с цокольным этажом. Фото уже отделанных помещений демонстрируют способы маскировки канализационных трубопроводов.

Так выглядит ванная комната до и после выполнения отделочных работ. Канализационный стояк разместился в декоративной конструкции с полочками, а горизонтальный отвод 110мм для унитаза на втором этаже спрятан в коробе на потолке.

По этим фото можно оценить подключение всех сантехнических приборов. Отводы диаметром 50мм заделаны в стены и будут закрыты плиткой, их закрепили гипсом. Канализационные линии 110мм крепятся к стене и перекрытию хомутами. Вход мойки размещен по ее центру. Подводка стиральной машины выполнена с большим уклоном, что вполне допустимо.

В санузле на втором этаже установлены две раковины, душевая кабина и унитаз. Фановая труба в углу закроется душевой кабиной. Подводы для раковин и унитаза размещаются на потолке первого этажа.

Санузел на втором этаже после отделки и установки сантехники выглядит заметно привлекательнее. Две раковины помогают членам семьи быстрее приготовиться ко сну или собраться на работу.

Мы возвращаемся на первый этаж, чтобы оценить подводку к раковинам на втором этаже, которая выполнена на потолке соседней с санузлом комнаты. Перед отделкой труба была обернута слоем шумоизоляции. Декоративный короб из гипсокартона закрывает трубы и обеспечивает дополнительную защиту от шума.

Кухня расположена на первом этаже. Подводка для мойки и посудомоечной машины размещается в цоколе.

В комнате под кухней разводка выполнена трубой диаметром 50мм и закреплена к стенам хомутами. Здесь же размещается сололифт, который обеспечивает работу душевой кабины в сауне цокольного этажа.

Так выглядит потолок цокольного этажа в комнате, размещенной под санузлом. Трубы 110мм соединяются под острым углом в направлении движения стоков. Они закреплены к перекрытию хомутами и спрятаны в короб из гипсокартона.

При выводе трубопровода 110мм из дома пришлось резко снизить уровень ее размещения. Опытные сантехники обеспечили постепенное возрастание скорости движения стоков при выходе за пределы здания. Снаружи фундамента зазор между блоком и трубой заделали цементным раствором, изнутри – монтажной пеной. Ревизия уже была опробована для удаления отложений, которые образовались после слива отходов при отделке дома.

Обустройство автономной канализации в частном доме своими руками: видео и рекомендации

В качестве материала для изготовления автономных канализаций используется полипропилен, характеризующийся небольшим весом, экологичностью, прочностью и высоким показателем теплопроводности. Очистка стоков осуществляется определенными видами бактерий, которые питаются органическими отходами. Доступ кислорода – обязательное условие для жизни этих микроорганизмов. Цена автономной канализации в частном доме значительно выше, чем стоимость обустройства обычного септика.

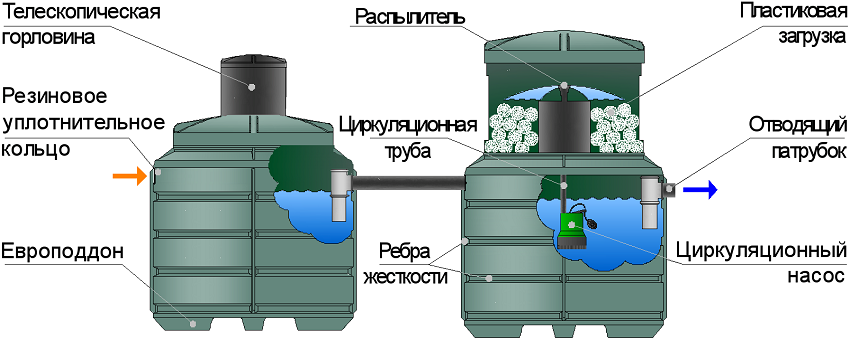

Составляющие элементы системы автономной канализации

Это обусловлено многочисленными преимуществами систем автономного типа:

  • высоким уровнем очистки стоком;
  • уникальной системой аэрационной чистки;
  • отсутствие затрат на сервисное обслуживание;
  • отсутствием необходимости в дополнительном приобретении микроорганизмов;
  • компактными габаритами;
  • отсутствием необходимости в вызове ассенизаторской машины;
  • возможностью установки при высоком пролегании уровня грунтовых вод;
  • отсутствием запахов;
  • длительным сроком службы (до 50 см).

Во сколько обойдется строительство канализации в частном доме: цена под ключ

Возможности автономных канализаций Юнилос Астра 5 и Топас 5 считаются самыми оптимальными для дачных участков. Эти конструкции надежны, они способны обеспечить комфортное проживание и необходимые бытовые удобства для жильцов загородного дома. Данные производители предлагают и другие, не менее эффективные модели.

Средняя цена автономных канализаций Топас:

НаименованиеЦена, руб.
Топас 477310
Топас-С 580730
Топас 589010
Топас-С 898730
Топас-С 9103050
Топас 8107750
Топас 15165510
Топаэро 3212300
Топаэро 6341700
Топаэро 7410300

Средняя цена автономных канализаций Юнилос:

НаименованиеЦена, руб.
Астра 366300
Астра 469700
Астра 576670
Астра 894350
Астра 10115950
Скарабей 3190000
Скарабей 5253000
Скарабей 8308800
Скарабей 10573000
Скарабей 30771100

В таблицах указана стандартная стоимость системы. Окончательная цена монтажа автономной канализации под ключ формируется с учетом расценок на прокладку наружного трубопровода и прочих моментов, затрагивающих земляные и установочные работы в целом.

Средняя цена канализаций автономного типа Танк:

НаименованиеЦена, руб.
Биотанк 340000
Биотанк 448500
Биотанк 556000
Биотанк 662800
Биотанк 870150

Советы по монтажу автономной канализации на дачном участке

Как и в любой другой системе, монтаж трубопровода рекомендуется выполнять под наклоном от дома в сторону очистительного резервуара. Оптимальный угол составляет от 2 до 5° на каждый метр. Если не придерживаться этого требования, полноценное отведение стоков автономной канализацией для дачи станет невозможным.

Во время прокладки магистрали следует позаботиться о надежной фиксации ее элементов. Чтобы исключить риск деформации труб и смещения во время просадки почвы, нужно грунт на дне траншей тщательно утрамбовать. Если выполнить заливку дна бетоном, получится более надежное фиксированное основание. В процессе установки труб желательно придерживаться прямой траектории.

Обязательно следует проверять места стыков на предмет герметичности. Для стыковки обычно применяется жидкая глина. Допускается использование специализированных средств, рекомендуемых производителем труб. Если выполняется монтаж магистрали на основе элементов диаметром 50 мм, максимально допустимая протяженность прямых участков системы составляет 5 м. При использовании изделий диаметром 100 мм этот показатель составляет 8 м максимум.

Выбирая место для септика на участке, необходимо учесть, что до забора должно оставаться не менее пяти метров

Устройство водостока в многоквартирном доме

Конструкция внутреннего водоотвода сложнее, чем внешнего, и требует более подробного рассмотрения.

Внутридомовое водоотведение требует индивидуального проектирования, поскольку такие конструкции достаточно сложны, просчеты в этой сфере строительства грозят затоплением верхних этажей дома, переливом воды за край кровли, размывом фундамента, переувлажнением внешних стен, что может повлечь снижение их прочности.

Описание элементов системы водостока в многоэтажном доме

СНиП регламентируют количество стояков ливневой канализации на крыше здания — не менее одного на каждые 150–200 квадратных метров кровли, меньшее количество может не справиться со сбросом воды. Несколько стояков на крыше здания образуют систему водоотведения.

Водоприемные воронки изготавливают либо из металла, либо из пластика, трубопроводы водоспускных стояков могут быть из таких же материалов. Решетчатая крышка защищает воронку от попадания мусора.

Находится воронка в центре небольших уклонов, несколько поодаль от наружной стены. Месту стыка крыши и стены в холодное время года меньше всего достается тепла, исходящего от обогреваемых внутренних помещений здания, поэтому вода здесь может замерзнуть. Устройство крепления воронки к поверхности крыши должно исключать затекание воды в стыковое место. Место стыка уплотняют специальными прокладками.

Трубы стояков снабжаются ревизиями для доступа обслуживающего персонала коммунальных служб для их прочистки в случае засорения. В стенах домов делают люки напротив ревизий — сантехник их снимает и открывает ревизию.

Схема соединений стояков

Обустройство канализации с вакуумным клапаном

Использование клапана необходимо в тех случаях, когда невозможно установить трубу заподлицо. Система работает следующим образом:

  • Внутри корпуса находится пружина и резиновое уплотнение;
  • При возникновении отрицательного давления в водонапорной трубе (большое количество воды падает в залп) пружина открывает уплотнение и воздух поступает в систему, выравнивая требуемое давление;
  • когда пружина возвращается на свое место, чтобы воздух из воздуховода не попадал в помещения.

Вакуумный клапан не может служить равноценной заменой промывочной трубы, но делает свою работу хорошо, но если вода в ловушке высохнет, клапан не будет препятствовать распространению неприятных запахов.

В случае невозможности монтажа элемента на стояке, монтаж выполняется на трубе, проходящей горизонтально. Правила установки:

  • элемент устанавливается над местом подключения к канализационной системе самого высокого санитарного выхода;
  • если слив расположен на уровне пола, то клапан устанавливается на расстоянии 35 см от высоты напольного покрытия;
  • беспрепятственное поступление воздуха в вакуумную установку, а также доступ для ремонта и открытия вручную (при необходимости).

Общие монтажные правила

Внутренняя канализация в частном доме обустраивается с выполнением ряда правил:

  • Элементы стояков с поворотом на 90° собираются из двух колен из пластика, повернутых на 45°. Если же монтируется чугунный трубопровод, используются два отвода на 135°.
  • Чтобы была возможность устранять возможные засоры на участках трубопровода, устанавливается косой пластиковый или чугунный тройник на 45° с заглушкой и одно колено либо чугунный отвод.Чугунная фасонина отличается от пластиковой в наименованиях и градациях. Например, колено пластиковое на 45° будет полностью соответствовать отводу чугунному на 135°.
  • Отводные трубопроводы, которые располагаются в подвалах, под потолком помещений соединяются со стояками при помощи крестовин или же косых тройников.
  • Высота от нижнего участка горизонтального раструба тройника или прямой крестовины до пола должна составлять не больше 20 мм.
  • Длина трубопровода от унитаза и до стояка не должна быть более 1 м. Для остальных сантехнических приборов – не более 3,5 м.
  • Для выполнения поворотов на стояках или в местах перехода на горизонтальные участки можно использовать крестовины на 90° или прямые тройники.
  • Для предотвращения появления запахов из канализации в помещении обязательно обустраивается вытяжка. Так называемую фановую трубу выводят через крышу на высоту около 0,7 м. Недопустимо соединять ее с дымоходом или вентиляцией.
  • Если установка фановой трубы невозможна, монтируется специальный воздушный клапан для канализации.
  • Диаметр стояка должен быть равен диаметру вытяжной части. Одной вытяжкой можно объединять два и даже больше стояков на верхнем этаже или на чердаке. Горизонтальные участки такого трубопровода фиксируются подвесными кронштейнами или просто проволокой к стропилам.
  • На стояках, у которых нет отступов в верхнем и нижнем этажах, устанавливаются ревизии для канализации. Стандартная высота обустройства ревизии – 1000 мм от уровня пола. Если деталь приходится устанавливать в угол помещения, ее стоит развернуть под углом 45° относительно стен.
  • При монтаже системы внутренней канализации все трубы из пластика, проходящие через перекрытия, устанавливаются в специальные металлические гильзы. Высота элемента зависит от ширины перекрытия. Верх детали должен выступать на 20 мм от уровня пола, а низ – быть заподлицо с потолком.
  • Стояк устанавливается с надетой гильзой. Для того чтобы она не падала с трубы, ее привязывают тонкой проволокой за вышестоящий раструб крестовины или тройника либо распирают кусочками пенопласта.
  • Если предполагается, что на горизонтальном участке последовательно будут подключены унитаз и другие сантехнические приборы, между ними обязательно устанавливается переходник для канализации. Пластиковые детали нельзя высоко поворачивать. Это грозит проблемами с последующим подключением оборудования, особенно с душевой кабиной или ванной. В среднем разворот должен проводиться на половину раструба тройника по высоте с направлением в сторону стены.
  • Для закрепления канализации используют хомуты. Пластиковые трубы крепят на горизонтальных участках по мере необходимости, так, чтобы не возникло переломов. В среднем устанавливается один хомут на полметра – метр длины магистрали.
  • Чугунные трубы крепят на кронштейны из стали с загибом на конце, которые предотвращают смещение трубопровода. Крепежи устанавливаются под каждую трубу около раструба.
  • Закрепление стояков к боковым стенам производится 1-2 хомутами на этаже. Крепежи устанавливаются под раструбами.

Важно заметить, что по окончании монтажных работ обязательно проводятся испытания на предмет герметичности

Фановая труба может быть выведена на крышу разными способами. На схеме представлено три возможных варианта конструкции

Для обустройства внутренней канализации используются различные соединительные элементы. Нужно учитывать, что одинаковые чугунные и пластиковые элементы могут различаться названиями и маркировкой

Канализация – необходимый элемент любого благоустроенного дома. Ее обустройство не требует особых специальных знаний, но, в то же время, и простым делом ее назвать нельзя. Существует множество нюансов и особенностей обустройства системы. Начать следует с разработки схемы прокладки трубопровода, который станет основой для последующих работ и поможет правильно рассчитать количество необходимых материалов. Уже на этом этапе можно оценить свои силы и понять, удастся ли справиться с работой самостоятельно или нужно будет искать помощников. Множество компаний специализируются на оказании сантехнических услуг. Профессионалы быстро и грамотно проведут монтаж канализационной системы любой сложности.

(2 голоса, среднее: 3.5 из 5)

Принципы проведения разводки

Существует два принципа, по которым выполняется проектирование канализации. Придерживаясь этих двух принципов, разводка канализации в квартире будет выполнена правильно.

Уклон. Считается, что канализационная система способна нормально функционировать, если уклон колеблется в пределах 2-3%

Также нужно принять во внимание факт: чем дальше от стояка находится сантехническое устройство, тем выше нужно поднять канализационную трубу к нему.
Прямолинейность участков. Согласно этому принципу в канализационной системе квартиры должно быть минимальное количество фитингов и отводов

Ведь именно в местах стыков образуется наибольшее количество засорений. В целом, не помешает установка ревизии.

Расчет объема фильтрующих сооружений для канализации дома

Следует понимать ответственность жильцов дома за экологическое состояние места проживания. И во многом оно зависит от чистоты грунтовых вод. Поэтому был разработан ряд документов, регламентирующих водопотребление и водоочистку:

  • Строительные нормы и правила 2.04.03.85, регламентирующие устройства наружной канализации частных домов, а также обустройство санитарно-защитных зон при малых защитных сооружениях;
  • СНиП 2.04.01.85 для внутренних сетей и водопровода в части определения объема стоков;
  • пособие о порядке проектирования систем инженерного обеспечения МДС 40.2.200, где приводятся выкладки по расчету объема стоков в частном домостроении.

Смотреть видео

Расчет объема септика для дома. Размеры септика для частного дома.

Смотрите это видео на YouTube

Главное значение при разработке проекта септика для загородного дома является его рабочий объем, который может быть рассчитан по следующему алгоритму:

  • как литраж суточных объемов поступающих стоков, помноженный на время анаэробной их переработки в сутках;
  • как суммарное количество жидкости во всех отсеках септика;
  • учитывается расстояние от днища емкости до нижнего среза трубы излива;
  • из объема нужно вычесть высоту слоя осадка, которая может составлять до 20% глубины емкости, если очистка производится в соответствии с правилами – 2 раза в год, этот показатель можно не учитывать.

Производя расчет своими руками, собственного очистного устройства с окончательной очисткой фильтрацией через грунт, следует учесть, что это реально при расходе жидкости в количестве 3-5 кубометров в сутки.

Если он выше, нужно использовать реакторы SBR или применить сочетанную конструкцию с обработкой как анаэробными, так и аэробными бактериями, не исключая применения аэрации.

Использование биохимических материалов для обработки стоков повышает степень очистки стоков и ускорение их переработки в десятки раз.

Применение биохимической обработки стоков позволяет очищать их до степени в 98%, поэтому такую воду вполне можно использовать для полива огорода и получать при этом прирост к урожаю. Для удобрения почвы можно

использовать иловые отложения.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
